Componenti dell'unità principale ad anello di alta qualità per una distribuzione affidabile dell'energia

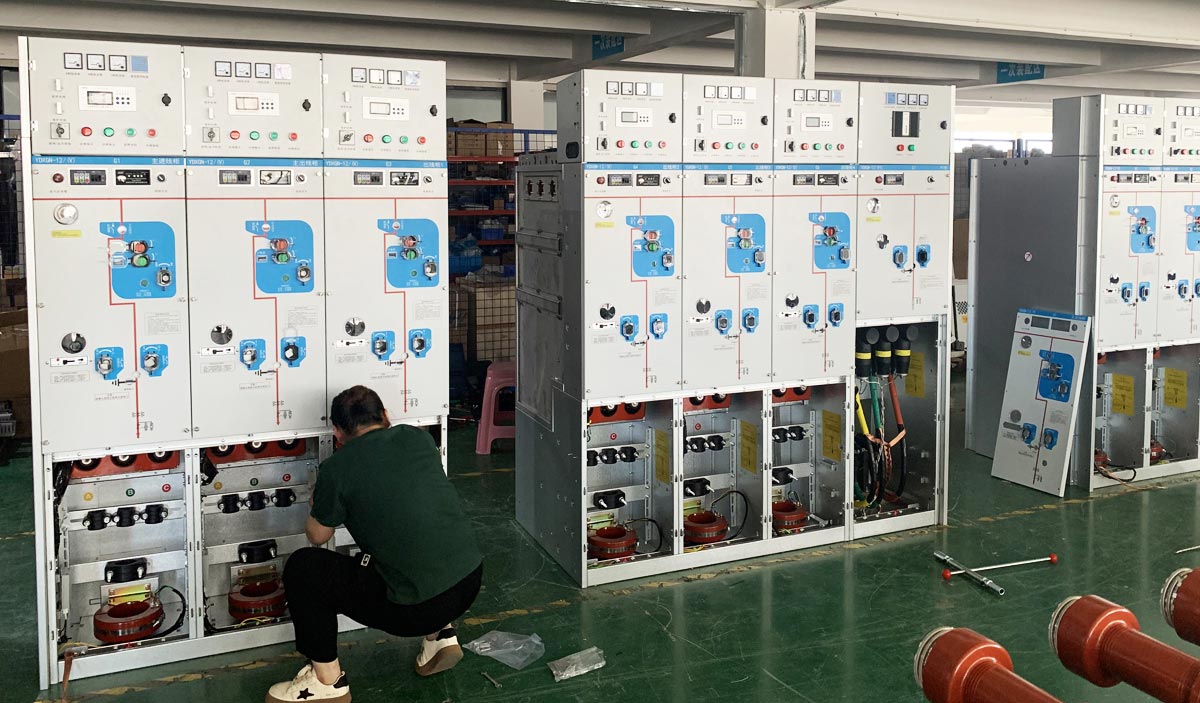

Quali sono i componenti dell'unità principale Ring?
Componenti dell'unità principale Ringsono le unità funzionali essenziali che compongono un sistema RMU completo. Le loro prestazioni determinano direttamente la sicurezza, l'affidabilità e la stabilità di una rete di distribuzione dell'energia a media tensione.Una tipica RMU è progettata per tensioni nominali comprese tra 3,6 kV e 40,5 kV e correnti nominali comprese tra 630 A e 2500 A. A seconda dei diversi scenari applicativi come reti di distribuzione, carichi industriali ed edifici commerciali, la configurazione dei componenti dell'unità principale Ring può variare di conseguenza.
- View as

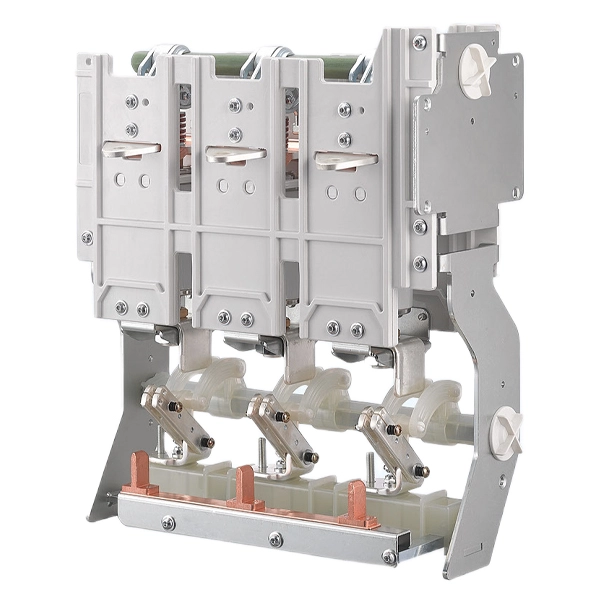

Interruttore di isolamento dell'interruttore sotto vuoto del quadro di media tensione da 11 KV
Cotenele è un produttore professionale cinese di interruttori di isolamento per interruttori sottovuoto per quadri di media tensione da 11 KV, specializzato in componenti principali di quadri da 12 kV – 40,5 kV. I nostri prodotti sono ampiamente utilizzati nelle sottostazioni, nelle energie rinnovabili, nella distribuzione di energia industriale e nei sistemi ferroviari. Questi due componenti principali dell’unità principale dell’anello di media tensione sono fondamentali per costruire un’infrastruttura elettrica resiliente per gli impianti industriali e le moderne reti intelligenti.

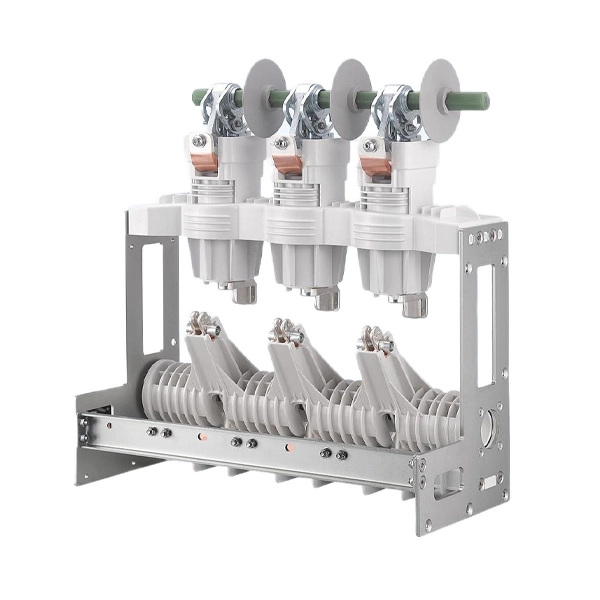

Interruttore automatico sottovuoto a media tensione da 11 KV con interruttore di isolamento
L'interruttore automatico in vuoto di media tensione da 11 kV con interruttore di isolamento di Cotenele è una soluzione affidabile ed esente da manutenzione per i sistemi di distribuzione di energia a media tensione. In qualità di produttore professionale di quadri elettrici in Cina, forniamo unità VCB ad alte prestazioni con funzione di isolamento integrata, garantendo un funzionamento sicuro, una struttura compatta e una lunga durata. Ampiamente utilizzati nelle sottostazioni, nei sistemi ferroviari e nelle reti elettriche industriali, i nostri prodotti supportano la personalizzazione OEM/ODM e soddisfano gli standard internazionali.

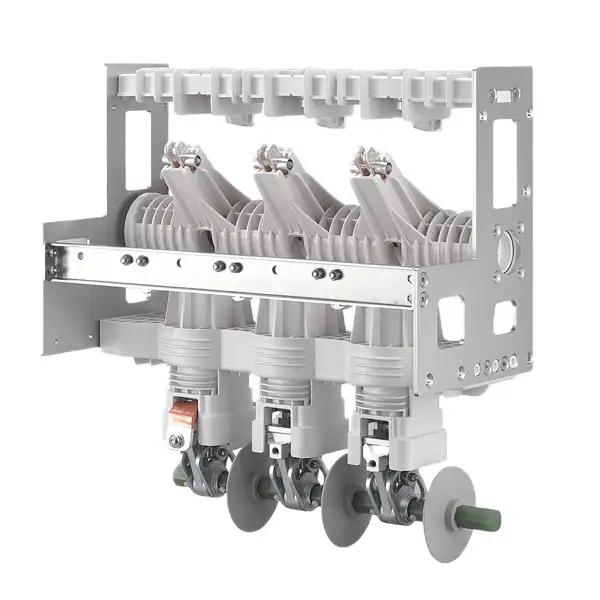

Interruttore automatico in vuoto da 11 KV MT con interruttore isolatore
L'interruttore automatico in vuoto MT da 11 kV KDSV-12D/630-20-S di Cotenele con interruttore isolatore è una soluzione prodotta in Cina e diretta in fabbrica per quadri di media tensione. Ideale per progetti industriali, ferroviari, metropolitani e petrolchimici, questo dispositivo esente da manutenzione e senza olio garantisce elevata sicurezza, lunga durata e funzionamento affidabile.

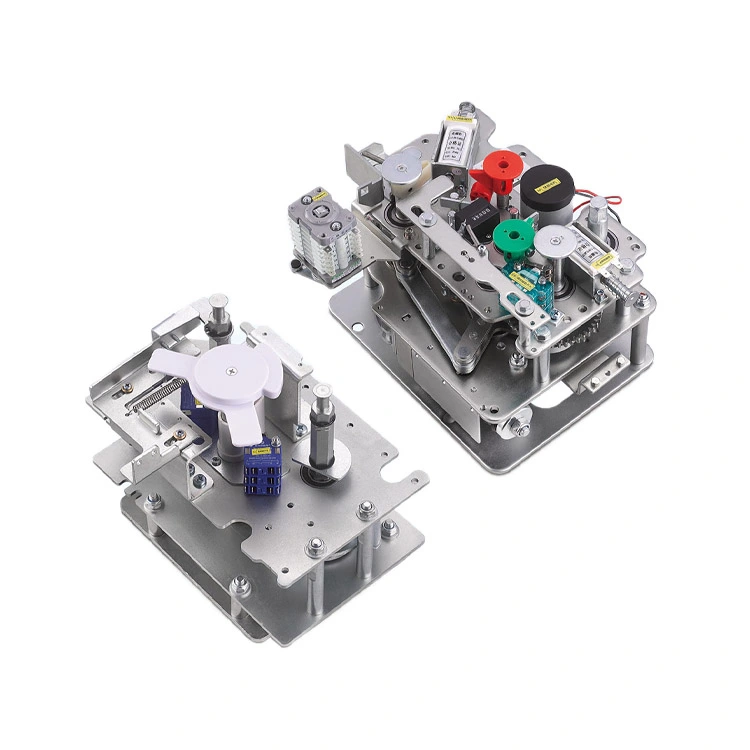

Interruttore VCB di media tensione da 11 KV con meccanismo di isolamento
L'interruttore VCB di media tensione KDSVM-12/630-20-S 11KV con meccanismo di isolamento è un meccanismo operativo a molla ad alta affidabilità progettato per quadri rispettosi dell'ambiente. Garantisce un'interruzione e una chiusura del circuito precisa e rapida, con una durata meccanica superiore a 10.000 operazioni. Conforme agli standard GB1984-2014 e GB/T1985-2023, è ideale per sottostazioni elettriche, sistemi industriali, impianti di energia rinnovabile e infrastrutture ferroviarie/metropolitane. Cotenele garantisce qualità testata in fabbrica, personalizzazione OEM/ODM e consegna rapida per progetti globali.

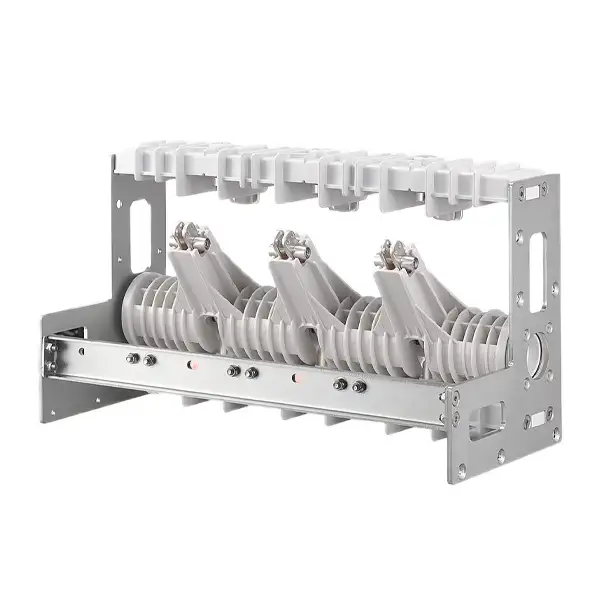

Sezionatore di isolamento di media tensione da 11 KV
Il sezionatore sottocarico di isolamento di media tensione serie KDSG-12D/630-20 è progettato per un isolamento sicuro e una commutazione affidabile del carico nelle unità principali dell'anello e nei sistemi di quadri isolati in gas. In qualità di produttore e fornitore cinese, Cotenele offre sezionatori compatti, esenti da manutenzione, stabili e di lunga durata; puoi scegliere i nostri prodotti con fiducia.

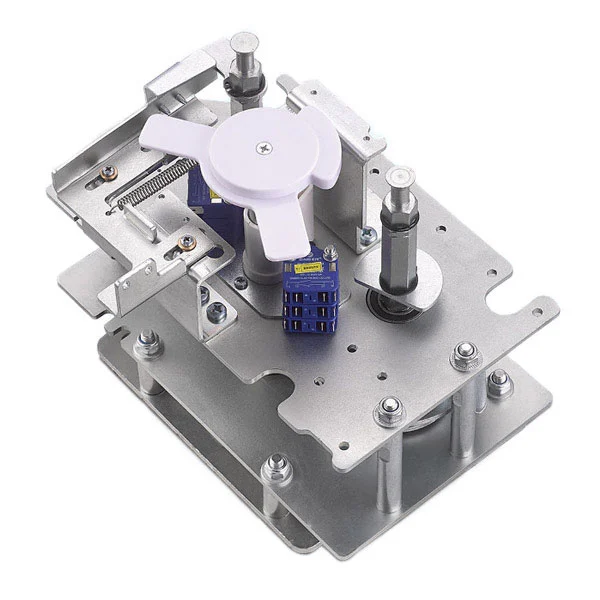

Meccanismo di isolamento da 11 KV per pannelli interni di media tensione
Meccanismo di isolamento KDSGM-12D/630-20 11KV di Cotenele per pannelli interni a media tensione
è un meccanismo di sezionamento a tre posizioni con azionamento a molla progettato specificamente per quadri GIS ecologici. Dotato di cinque interblocchi di prevenzione per operazioni di disconnessione e messa a terra sicure, garantisce elevata affidabilità, prestazioni esenti da manutenzione e sicurezza operativa. Siamo un produttore e fornitore affidabile che offre consegne rapide e servizi di personalizzazione OEM/ODM per progetti di distribuzione di energia industriale, di pubblica utilità e commerciale.
Componenti dell'unità principale dell'anello comune
Componenti del circuito primario
- Interruttore automatico in vuoto (VCB)
- Interruttore di interruzione del carico (LBS)
- Sezionatore (isolatore)
- Interruttore di messa a terra
Componenti di protezione e misurazione
- Trasformatore di corrente (CT)
- Trasformatore di tensione (TV)
- Fusibili
- Scaricatore di sovratensione
Componenti di controllo e indicazione
- Meccanismo operativo
- Sistema di interblocco
- Indicatore di presenza di tensione
- Morsettiere secondarie
Componenti di isolamento e supporto
- Isolanti
- Boccole
- Parti strutturali isolanti solide o gassose
Dispositivi di commutazione chiave nei sistemi RMU

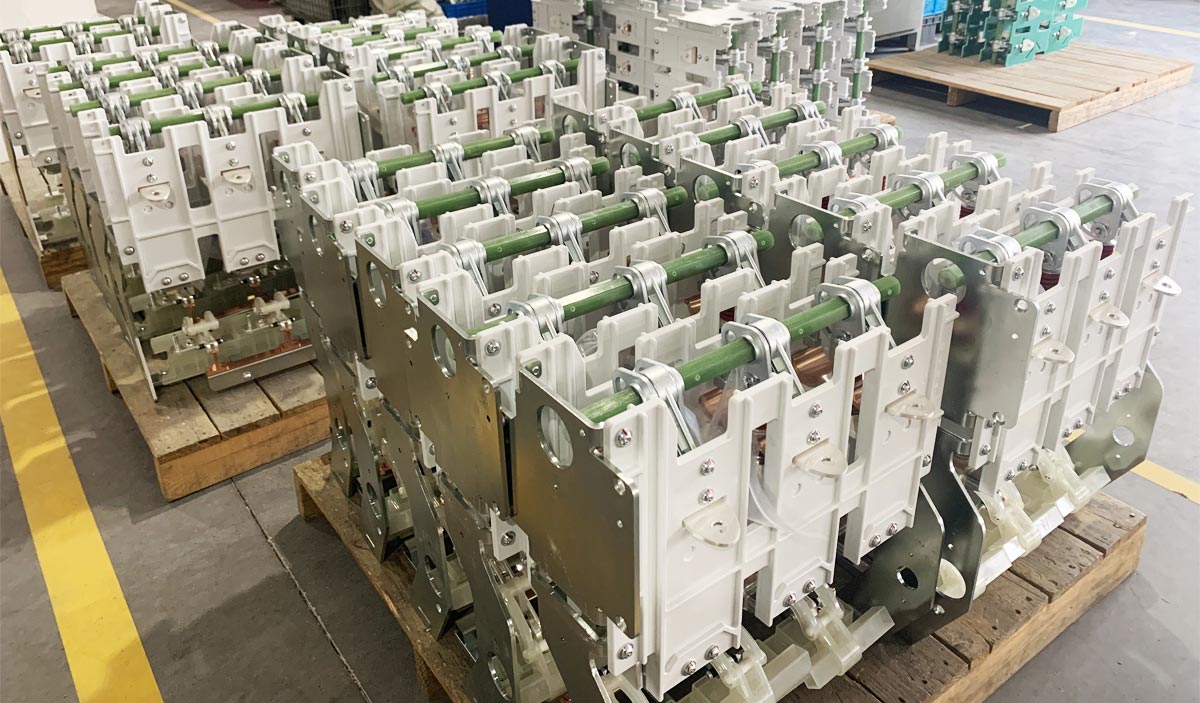

Interruttore automatico in vuoto (VCB)
Un interruttore automatico in vuoto utilizza il vuoto sia come mezzo isolante che di estinzione dell'arco. I suoi contatti centrali sono sigillati all'interno di un'ampolla sottovuoto. Quando il contatto mobile si separa dal contatto fisso si genera un arco elettrico. In un ambiente sotto vuoto, l'arco si disperde rapidamente e si estingue quando il vapore metallico condensa. L'arco si spegne naturalmente allo zero di corrente e la rigidità dielettrica viene rapidamente ripristinata.
Applicazione: Gli VCB sono caratterizzati da un elevato potere di interruzione, capacità di funzionamento frequente e bassi requisiti di manutenzione. Sono ampiamente utilizzati nei sistemi di distribuzione da 3 a 10 kV per la protezione e il controllo di linee e apparecchiature elettriche. Possono interrompere sia la corrente di carico normale che la corrente di guasto di cortocircuito, fornendo protezione da sovraccarico, cortocircuito e sottotensione. Gli VCB possono essere installati sia in quadri estraibili che di tipo fisso.
Applicazione: Gli VCB sono caratterizzati da un elevato potere di interruzione, capacità di funzionamento frequente e bassi requisiti di manutenzione. Sono ampiamente utilizzati nei sistemi di distribuzione da 3 a 10 kV per la protezione e il controllo di linee e apparecchiature elettriche. Possono interrompere sia la corrente di carico normale che la corrente di guasto di cortocircuito, fornendo protezione da sovraccarico, cortocircuito e sottotensione. Gli VCB possono essere installati sia in quadri estraibili che di tipo fisso.
Interruttore di interruzione del carico (LBS)
Un interruttore di interruzione del carico è un dispositivo di commutazione situato tra un sezionatore e un interruttore automatico. È dotato di un semplice meccanismo di estinzione dell'arco e può creare e interrompere la corrente di carico normale e la corrente di sovraccarico, ma non può interrompere la corrente di guasto di cortocircuito. Dopo la disconnessione si forma solitamente una fessura di isolamento visibile.
Applicazione:LBS viene utilizzato per la commutazione di circuiti elettrici in condizioni di carico normali. Poiché non può interrompere le correnti di guasto, viene solitamente utilizzato insieme a fusibili ad alta tensione, che forniscono protezione da cortocircuito. È ampiamente utilizzato nei sistemi di distribuzione da 10 kV e inferiori per il controllo del trasformatore.
Applicazione:LBS viene utilizzato per la commutazione di circuiti elettrici in condizioni di carico normali. Poiché non può interrompere le correnti di guasto, viene solitamente utilizzato insieme a fusibili ad alta tensione, che forniscono protezione da cortocircuito. È ampiamente utilizzato nei sistemi di distribuzione da 10 kV e inferiori per il controllo del trasformatore.

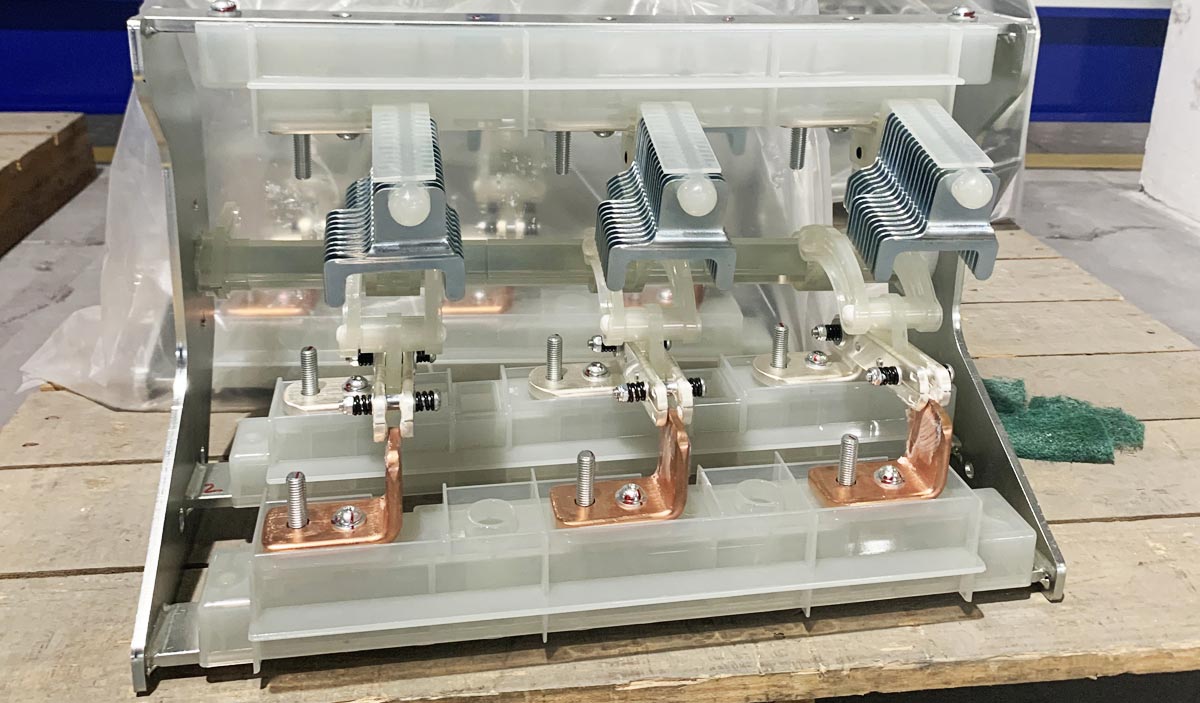

Sezionatore
Un sezionatore ha una struttura semplice. La sua caratteristica principale è uno spazio di isolamento chiaramente visibile dopo l'apertura, che garantisce che le apparecchiature elettriche siano isolate in modo sicuro dalla fonte di alimentazione durante la manutenzione. Non ha capacità di estinzione dell'arco e non deve essere utilizzato in condizioni di carico.
Applicazione: viene utilizzato principalmente durante la manutenzione o l'ispezione per garantire un isolamento affidabile tra l'apparecchiatura e il sistema sotto tensione, fornendo un punto di separazione di sicurezza chiaro e visibile.
Applicazione: viene utilizzato principalmente durante la manutenzione o l'ispezione per garantire un isolamento affidabile tra l'apparecchiatura e il sistema sotto tensione, fornendo un punto di separazione di sicurezza chiaro e visibile.
Confronto dei quadri
| Articolo | Interruttore automatico sotto vuoto | Interruttore di interruzione del carico | Sezionatore |
|---|---|---|---|
| Dispositivo di estinzione dell'arco | Interruttore sottovuoto | Semplice dispositivo di estinzione dell'arco | Nessuna capacità di estinzione dell'arco |
| Capacità di creazione/interruzione | Può interrompere le correnti di carico e di cortocircuito | Può interrompere solo la corrente di carico | Impossibile interrompere la corrente di carico |
| Scopo primario | Protezione e controllo | Commutazione del carico | Isolamento |
| Visibilità della disconnessione | Nessuna disconnessione visibile | Disconnessione solitamente visibile | Spazio di isolamento chiaramente visibile |

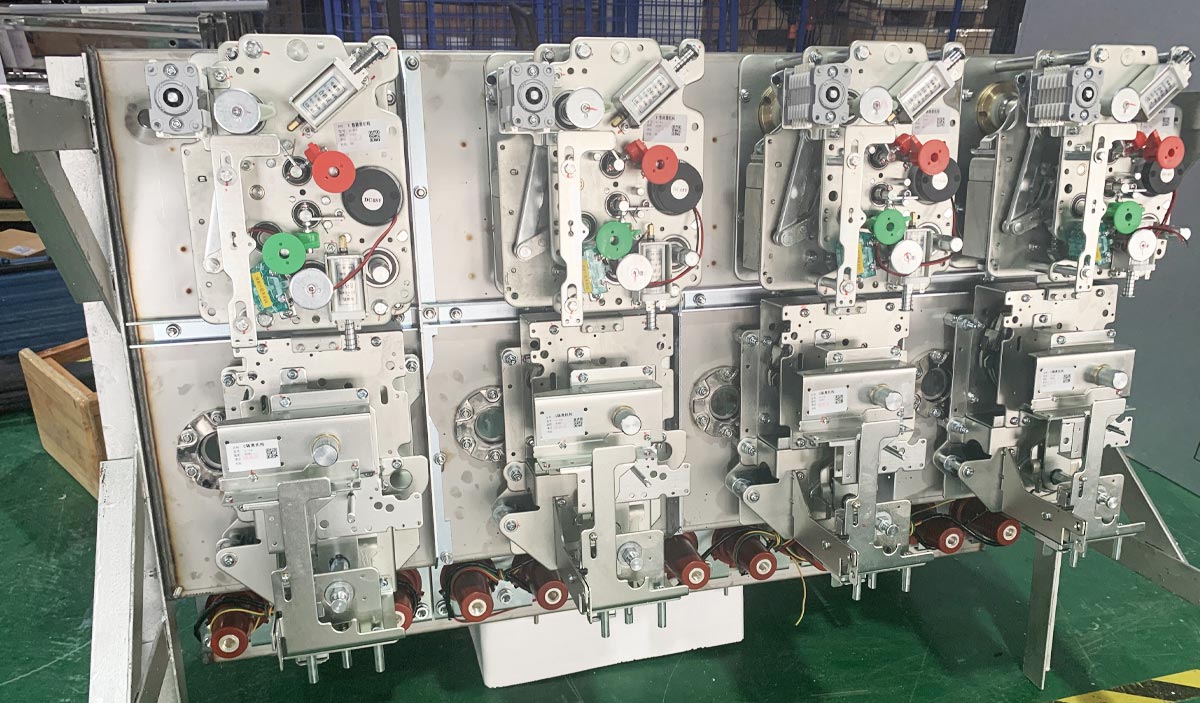

Meccanismo operativo
Il meccanismo di comando è un'unità di esecuzione essenziale inComponenti dell'unità principale Ring, responsabile della manovra di apertura e chiusura degli interruttori generali e dei sezionatori di terra. Converte l'energia meccanica, elettromagnetica o immagazzinata della molla in un movimento meccanico preciso per garantire prestazioni di commutazione affidabili.
Tipi comuni di meccanismi operativi
- Meccanismo a molla: il tipo più utilizzato, che immagazzina energia in una molla per un funzionamento rapido e affidabile.
- Meccanismo magnetico: struttura semplice, alta affidabilità e bassi requisiti di manutenzione.
- Meccanismo manuale: utilizzato come soluzione di backup o a basso costo per i sistemi di distribuzione di base.
Tipi di unità RMU e meccanismi operativi
| Tipo RMU | Nome dell'unità | Componente di commutazione principale | Tipo di meccanismo operativo | Descrizione |
|---|---|---|---|---|
| Unità C | Unità interruttore di interruzione del carico | Interruttore di interruzione del carico (LBS) | Meccanismo a molla | Funzionamento a molla singola; motorizzazione opzionale disponibile |
| Unità F | Unità combinata LBS-fusibile | LBS + Fusibile | Meccanismo a molla con funzione di scatto | Sistema a doppia molla; protezione contro l'intervento del percussore del fusibile |
| Unità V | Unità interruttore automatico in vuoto | Interruttore automatico in vuoto (VCB) | Molla/Attuatore magnetico | Interrompe la corrente di guasto; funziona con relè di protezione |
| Unità D | Unità di risalita sbarre | Nessun interruttore principale | Nessuno | Utilizzato per il collegamento sbarre tra le sezioni |
Quadri estraibili vs RMU
| Articolo | Quadri estraibili (KYN28) | Unità principale Ring (RMU) |
|---|---|---|
| Componente di commutazione principale | Interruttore automatico in vuoto estraibile | Sezionatore sotto carico + fusibili o VCB fisso |
| Funzione sezionatore | Sostituito da carrello estraibile | Interruttore integrato a 3 posizioni |
| Fusibili | Meno comune | Comune per la protezione del trasformatore |
| Struttura | Design estraibile | Design compatto fisso |
| Funzione di protezione | Sistemi di protezione avanzati | Protezione più semplice basata su fusibili |
| Misurare | Più grande | Compatto |
