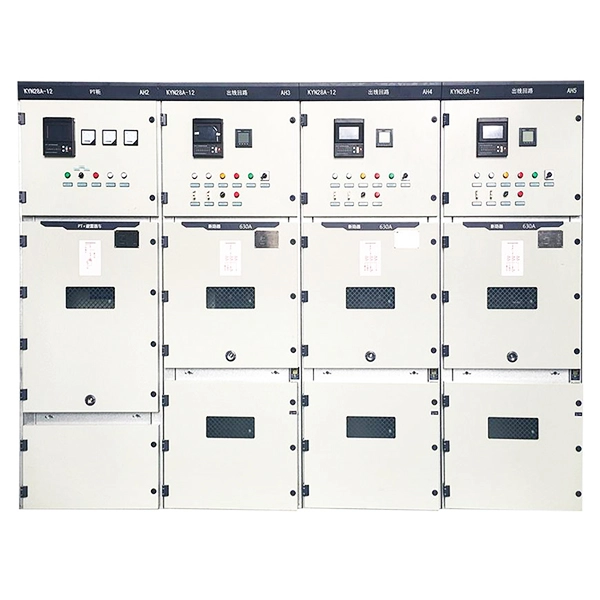

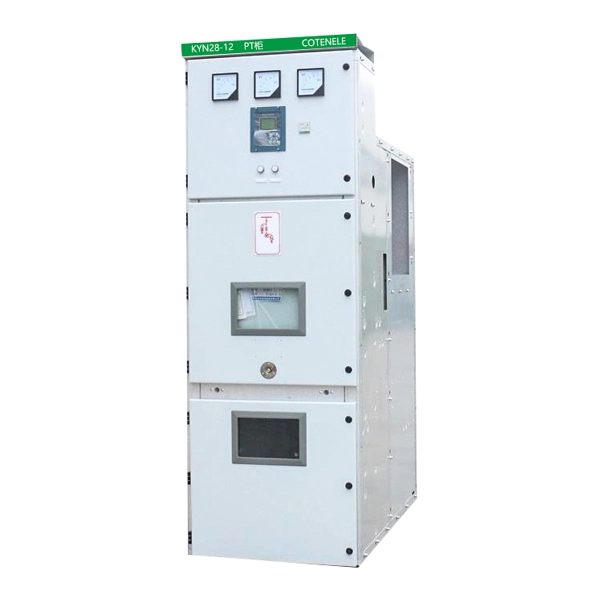

Quadro di media tensione rivestito in metallo per interni da 11 KV
Cotenele è una fabbrica di produzione di quadri elettrici che si trova nella città cinese di Wenzhou, forniamo quadri di media tensione rivestiti in metallo per interni serie kyn28-12 da 11KV e componenti principali interni come interruttore automatico sotto vuoto, interruttore di interruzione del carico, trasformatore di corrente e trasformatore di tensione ecc. al loro interno, i nostri prodotti elettrici hanno esportato molti paesi e regioni all'estero e sono ampiamente apprezzati dai nostri clienti.
Cotenele è un fornitore principale di quadri di media tensione rivestiti in metallo per interni serie kyn28-12 da 11 KV in Cina, questi quadri di media tensione comunemente noti come pannello "estraibile" o "estraibile", sono progettati per una distribuzione di energia sicura e flessibile. La sua caratteristica distintiva è il carrello dell'interruttore rimovibile che può essere spostato in posizioni di "servizio" o "test/isolato", consentendo una rapida sostituzione e manutenzione senza diseccitare l'intero gruppo.
Una robusta struttura chiusa in metallo, scomparti separati (interruttore, sbarre collettrici, cavi e sale strumenti) e interblocchi meccanici obbligatori (cinque funzioni di protezione) garantiscono un'elevata sicurezza operativa. Queste unità trovano ampia applicazione nelle reti di distribuzione primaria e secondaria di sottostazioni elettriche, impianti industriali (siderurgici, petrolchimici, minerari), edifici commerciali, data center e impianti di energia rinnovabile come parchi solari e parchi eolici. Sono conformi allo standard internazionale IEC 62271‑200 e allo standard nazionale GB/T 3906 e DL/T 404.
Modello del prodotto
Principali parametri tecnici
| Articolo | Unità | Parametri tecnici | |
| Tensione nominale | KV | 3.6、7.2、12 | |
| Frequenza nominale | Hz | 50 | |
| Rated current of circuit breaker | A | 630、1250、1600、2000、2500、3150 | |
| Rated current of switchgear | A | 630、1250、1600、2000、2500、3150 | |
| Corrente nominale di breve durata (4S) | KA | 20、25、31.5、40 | |
| Rated peak withstand current(peak) | KA | 50、63、80、100 | |
| Corrente di interruzione nominale di cortocircuito | KA | 20、25、31.5、40 | |
| Corrente di chiusura nominale di cortocircuito (picco) | KA | 50、63、80、100 | |
| Livello di isolamento nominale Tensione di resistenza alla frequenza industriale di 1 minuto |
Fase per fase, Fase-terra |
KV | 24、32、42 |
| Tra contatti aperti | KV | 24、32、42 | |
| Impulso fulmineo Resistere alla tensione (valore di picco) |
Fase per fase, Fase-terra |
KV | 40、60、75 |
| Tra contatti aperti | KV | 46、70、85 | |
| Grado di protezione | L'involucro è IP4X e quando le porte del compartimento e della stanza dell'interruttore sono aperte, è IP2X. | ||
Condizioni di lavoro
1. Temperatura dell'aria ambiente: massima +40 °C, minima –15 °C.
2. Umidità relativa: media giornaliera ≤95% con una corrispondente pressione media giornaliera del vapore acqueo non superiore a 2,2 KPa; media mensile ≤90% con una corrispondente pressione media mensile del vapore acqueo non superiore a 1,8 KPa.
3. Altitudine: non superiore a 1000 m sul livello del mare.
4. Intensità sismica: non superiore a Magnitudo 8.
5. L'aria circostante non deve essere contaminata in modo significativo da gas corrosivi o combustibili, vapore acqueo o agenti simili.
6. Il luogo di installazione deve essere esente da forti vibrazioni.
7. Se le condizioni operative superano i limiti normali specificati in GB3906, l'utente e la nostra azienda concorderanno reciprocamente le disposizioni necessarie attraverso la consultazione.
Cos'è il quadro estraibile con custodia in metallo？

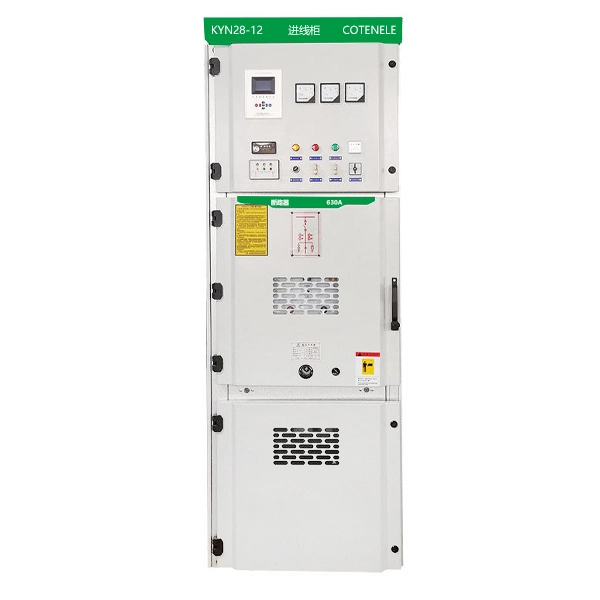

Il quadro di media tensione rivestito in metallo per interni KYN28-12 11KV è un dispositivo elettrico il cui carrello interruttore è installato nello scomparto centrale del quadro. L'intero recinto è suddiviso in quattro compartimenti indipendenti tramite divisori metallici:
1. Vano interruttore (al centro):Alloggia il carrello dell'interruttore in vuoto (es. VS1 o VD4). Il carrello ha tre posizioni: Assistenza, Test/Isolamento e Rimosso. Può essere facilmente inserito/estratto, consentendo una comoda manutenzione. La sostituzione dell'interruttore non richiede la diseccitazione dell'intero pannello.
2. Vano sbarre:Situato nella parte superiore posteriore. Contiene sbarre principali e sbarre derivate che collegano più pannelli del quadro.
3. Vano cavi:Situato nella parte inferiore posteriore. Utilizzato per collegare cavi in uscita, scaricatori di sovratensione e sezionatori di terra.
4. Scomparto a bassa tensione (strumento):Situato nella parte anteriore superiore. Contiene relè di protezione (basati su microcomputer), strumenti, indicatori luminosi e altri componenti secondari.
Finestre di osservazione:Ciascun compartimento è completamente separato da partizioni metalliche messe a terra, impedendo efficacemente che un guasto per arco interno in un compartimento colpisca i compartimenti adiacenti. Il pannello frontale è dotato di finestre di osservazione per visualizzare la posizione del carrello e lo stato dei contatti di isolamento.
| Componente | Modello comune | Funzione |
| Interruttore automatico sottovuoto | VS1,VD4 | Inserimento/interruzione di carichi normali e correnti di cortocircuito |
| Sezionatore di terra | GV15-12 | Mettere a terra il lato cavo durante la manutenzione per la sicurezza del personale |
| Trasformatore di corrente | LZZBJ9-10 | Misurare la corrente, fornire segnali di protezione |
| Trasformatore di tensione | JDZ(J)10 | Fornire segnali di tensione e alimentazione di controllo |
| Scaricatore di sovratensione | HY5WZ-17/45 | Limitare i fulmini e le sovratensioni di commutazione |
| Relè di protezione basato su microcomputer | ad esempio, serie RCS-9600 | Protezione da sovracorrente, istantanea, guasto a terra |
Configurazione dei componenti principali
Quali sono i vantaggi dei quadri estraibili con custodia metallica KYN28-12?
1. Alta affidabilità:Costruzione rivestita in metallo con forte capacità di resistenza all'arco interno, garantendo sicurezza.
2. Manutenzione facile:Design estraibile: la sostituzione dell'interruttore richiede solo pochi minuti, riducendo significativamente i tempi di inattività.
3. Cinque interblocchi di prevenzione:Gli interblocchi meccanici/elettrici prevengono cinque tipi di malfunzionamenti (ad esempio, nessuna manovra di interruzione del carico, nessun ingresso accidentale nei compartimenti sotto tensione).
4. Elevata standardizzazione:Produzione matura da parte di molti produttori nazionali, buona intercambiabilità dei pezzi di ricambio, bassi costi di approvvigionamento e manutenzione.
5. Configurazione flessibile:Possono essere assemblati come pannelli di arrivo, partenza, contabilizzazione, PT, congiuntori, ecc., adattandosi ai principali schemi di collegamento.
| Caratteristica | KYN28-12 (ritirabile) | XGN2-12 (fisso) | HXGN-12(unità principale ad anello) |
| Tipo di interruttore | Estraibile (camion) | Montato fisso | Combinatore sezionatore di carico + fusibile |
| Comodità di manutenzione | Eccellente | Povero | Medio |
| Potere di interruzione | Alto (fino a 40kA) | Medio | Basso (protezione con fusibile) |
| Misurare | Più grande | Più grande | Piccolo |
| Costo | Medio | Inferiore | Basso |
| Applicazione tipica | Main distribution,high capacity | Retrofit, requisiti bassi | Distribuzione per l'utente finale, piccola capacità |
Quadro metallico estraibile KYN28-12 VS Altri quadri

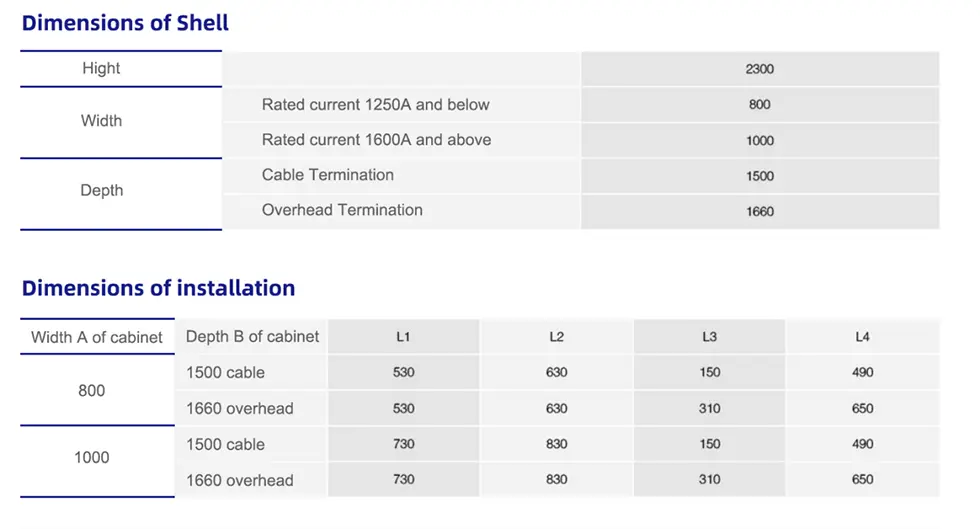

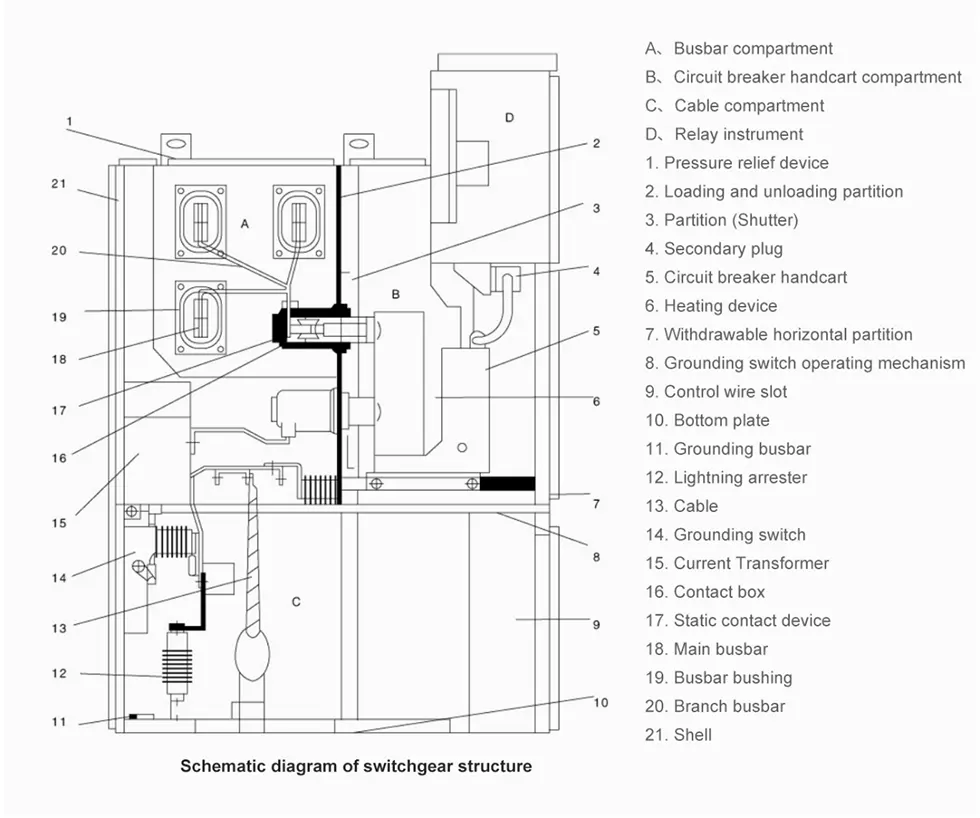

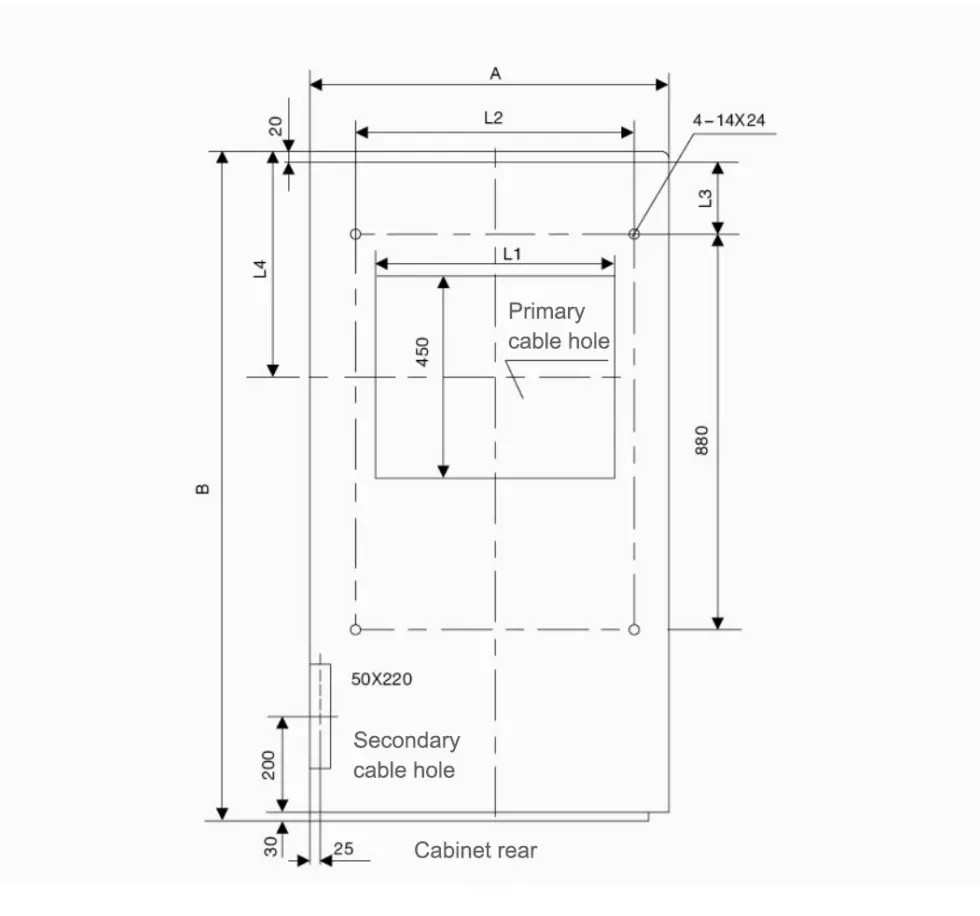

Diagramma schematico della struttura e dell'installazione del quadro

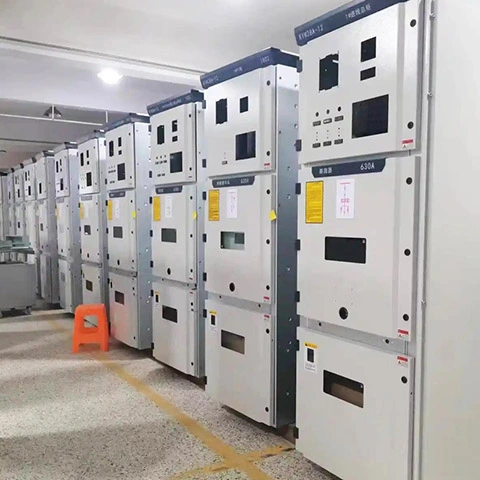

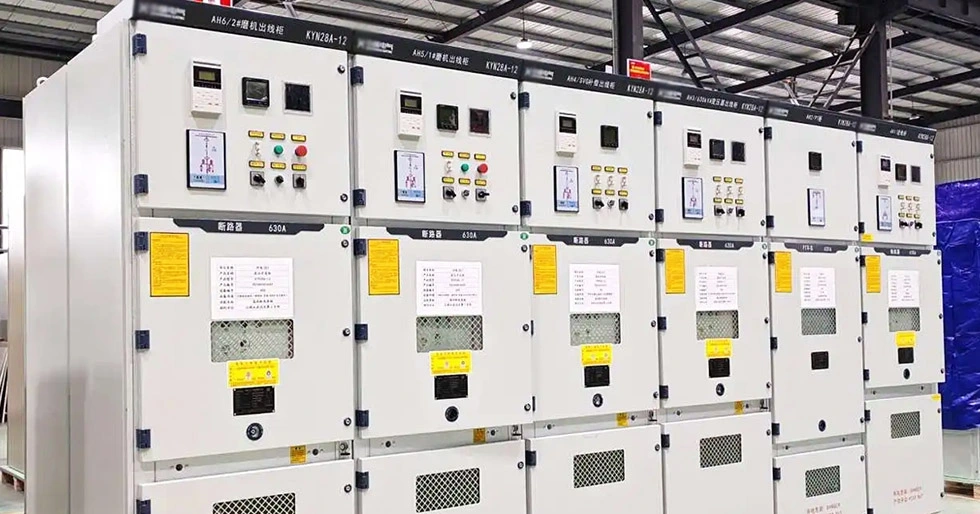

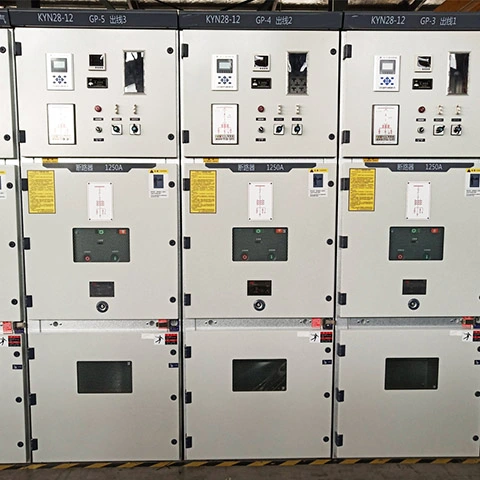

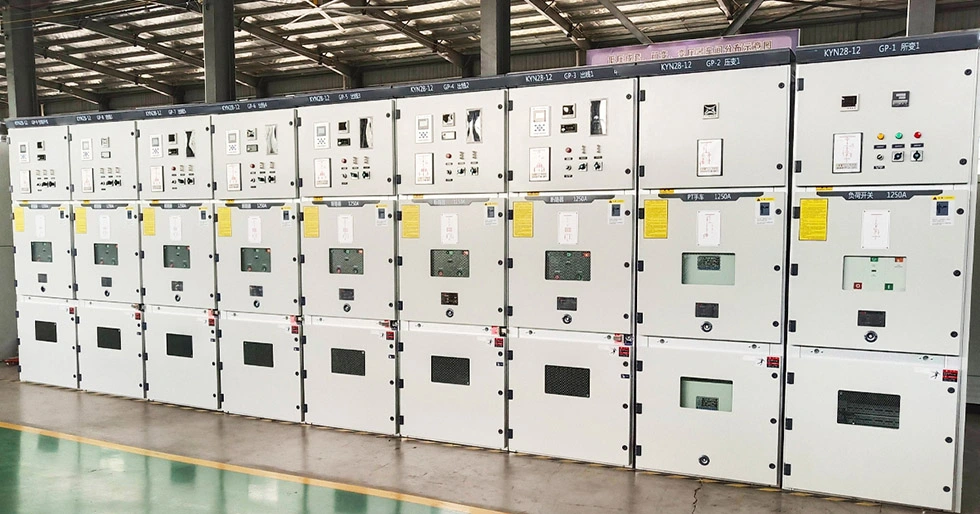

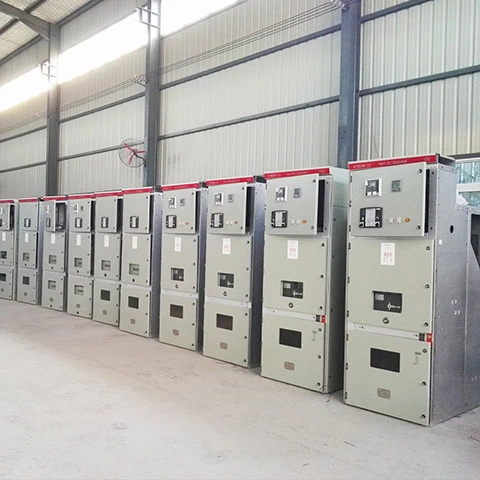

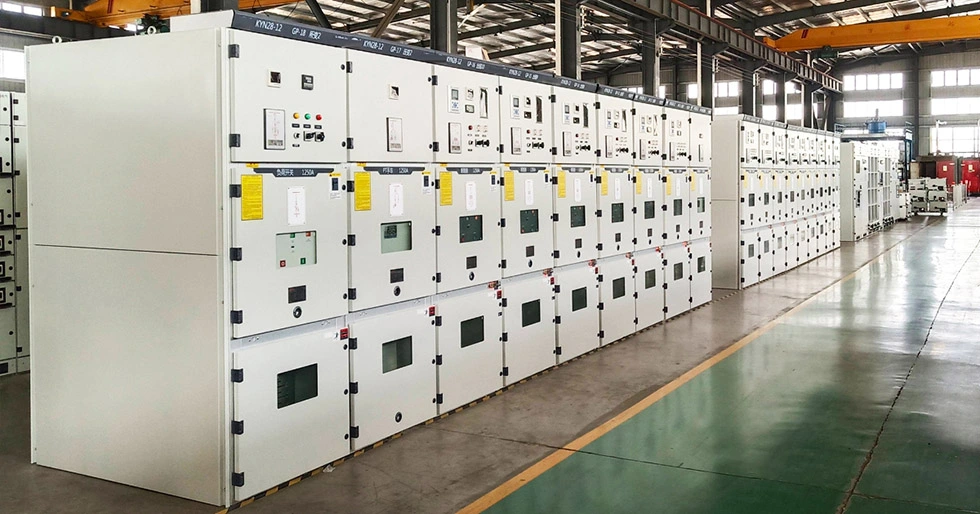

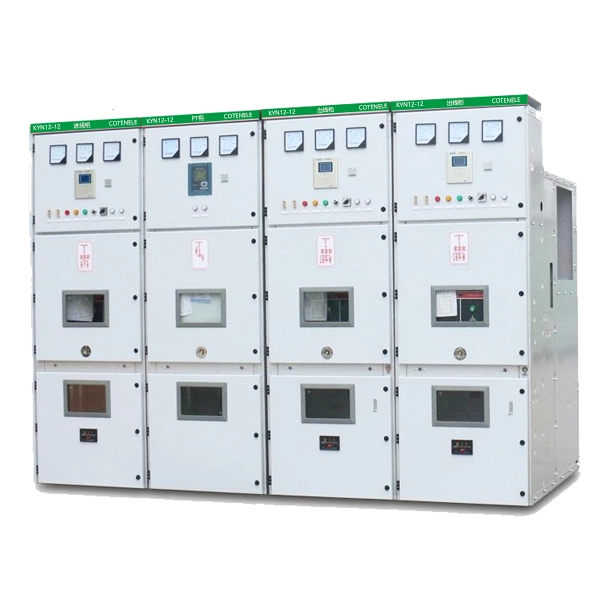

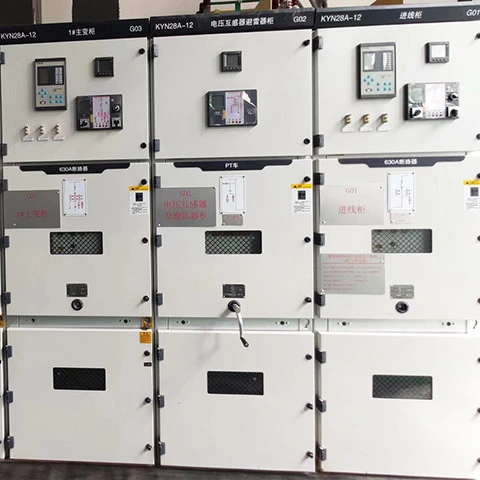

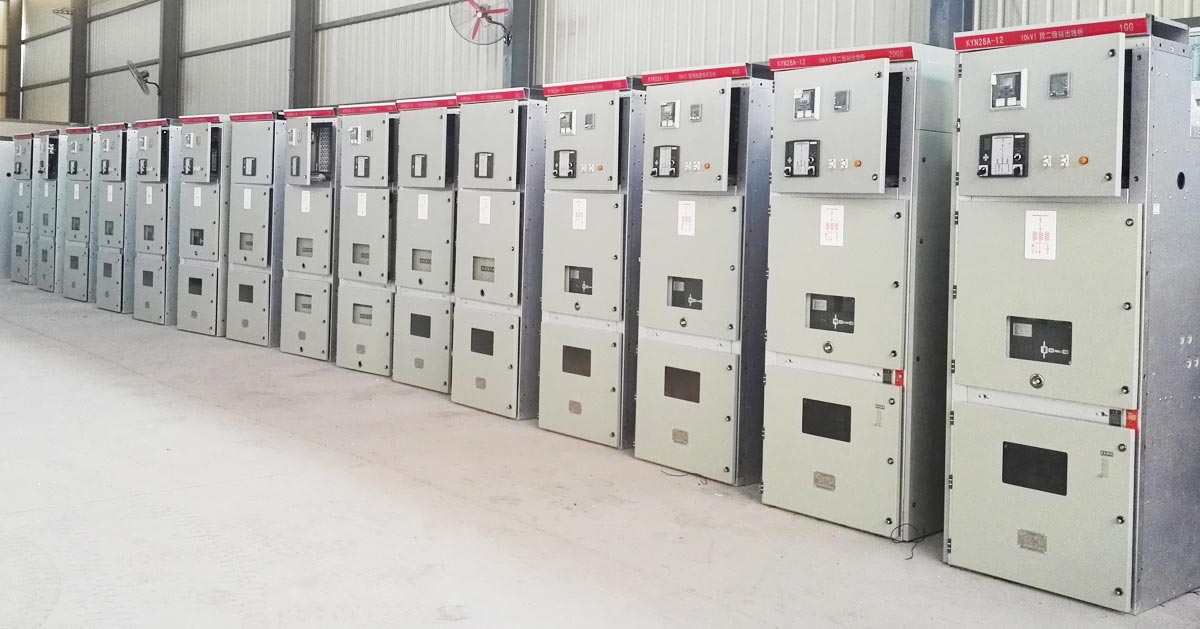

I prodotti mostrano
