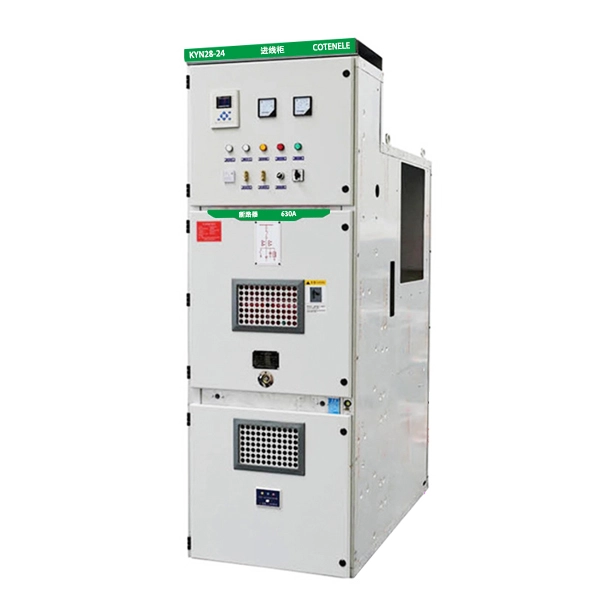

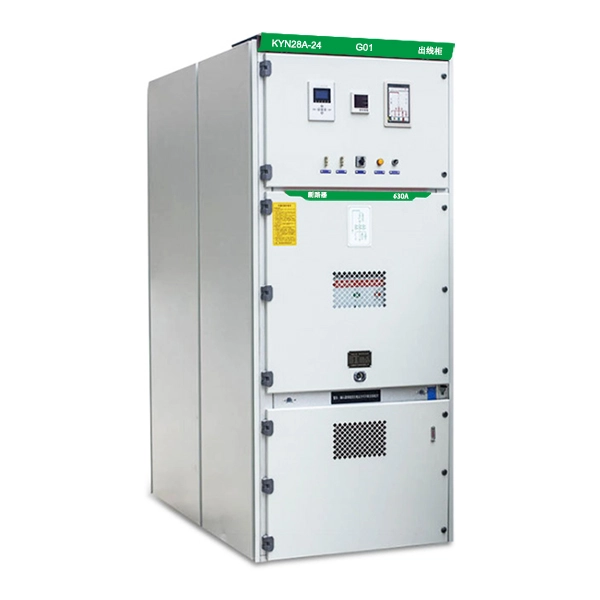

Quadro metallico rivestito di media tensione da 22 KV

Modello e significati

Principali parametri tecnici

1.Principali parametri tecnici del quadro

2. Principali parametri tecnici dell'interruttore automatico in vuoto VS1-24,VN2-24

Condizioni di lavoro

Condizioni operative normali

1. Temperatura ambiente

Massima: +40°C, minima: –15°C. Il valore medio misurato su un periodo di 24 ore non deve superare +35°C.

2. Condizioni di umidità

Umidità relativa media per un giorno: ≤95%

Umidità relativa media per un mese: ≤90%

Pressione media del vapore acqueo per un giorno: ≤2,2 kPa

Pressione media del vapore acqueo per un mese: ≤1,8 kPa

3. Altitudine

Non superiore a 1000 m sul livello del mare.

4. Purezza dell'aria

L'aria circostante non deve essere significativamente contaminata da polvere, fumo, gas, vapori o nebbia salina corrosivi o infiammabili.

5. Vibrazioni e urti

Qualsiasi vibrazione esterna o movimento del terreno che possa influenzare il quadro deve essere trascurabile.

6. Interferenze elettromagnetiche nei sistemi secondari

L'ampiezza dell'interferenza elettromagnetica indotta non deve superare 1,6 kV.

Condizioni operative speciali

Quando il quadro rivestito metallico di media tensione da 22 KV deve funzionare in condizioni che superano i limiti normali specificati nella norma GB/T 11022, il produttore e l'utente devono negoziare e concordare misure speciali.

Per evitare la formazione di condensa, il quadro è dotato di riscaldatori. Questi riscaldatori devono essere alimentati ogni volta che il quadro è in modalità standby. Anche durante il normale funzionamento occorre prestare attenzione a mantenere in servizio i riscaldatori secondo necessità.

Qual è la struttura principale di KYN28-24?

Il quadro KYN28-24 è costituito principalmente da due parti: l'armadio e il camion.

Struttura del mobile

Il mobile è diviso da divisori metallici in quattro scomparti indipendenti.

1. Vano sbarre

Situato nella parte superiore posteriore dell'armadio, utilizzato per l'installazione delle sbarre principali.

2. Vano interruttore automatico

Situato nella parte centrale dell'armadio, utilizzato per l'installazione del carrello dell'interruttore.

3. Vano cavi

Nella parte posteriore inferiore dell'armadio si trova il vano cavi, utilizzato per il collegamento dei cavi in ​​entrata e in uscita. Può inoltre ospitare componenti quali trasformatori di corrente e sezionatori di terra.

4. Vano relè e strumento

Posto nella parte frontale superiore dell'armadio, consente l'installazione di componenti secondari quali dispositivi di protezione, controllo e misurazione.

Tipi di camion

Il camion è un componente mobile che trasporta gli elementi principali. Viene spostato dentro e fuori tramite un meccanismo a vite. In base alla loro funzione, i camion si classificano principalmente nelle seguenti tipologie:

1. Carrello interruttore: il tipo più comune, utilizzato per creare e interrompere correnti di carico normali e correnti di guasto.

2. Carrello trasformatore di tensione (PT): utilizzato per fornire segnali di tensione a scopo di misurazione e protezione.

3. Carrello di misurazione: utilizzato per la misurazione dell'energia elettrica.

4. Carrello isolante: il carrello sezionatore solitamente utilizzato per creare un punto di disconnessione visibile nel circuito, garantendo la sicurezza durante la manutenzione.

Come scegliere?

Quando si effettua una selezione, si consiglia di chiarire i seguenti parametri chiave e requisiti funzionali:

1. Parametri elettrici

Si prega di determinare i seguenti parametri tecnici chiave come la tensione nominale, la corrente nominale e la corrente di interruzione nominale del cortocircuito del sistema prima di ordinare.

2. Schema funzionale

Prima dell'acquisto, identificare lo schema funzionale richiesto, come armadio di alimentazione in entrata, armadio di alimentazione in uscita, armadio PT, armadio di misurazione, armadio di collegamento bus, ecc.

3. Componenti principali

È necessario verificare la marca o i requisiti tecnici dei componenti principali, inclusi interruttori automatici, trasformatori di corrente, trasformatori di tensione, sezionatori di terra, ecc. prima dell'ordine.

4. Requisiti intelligenti

Conferma se sono necessarie funzionalità intelligenti come il monitoraggio online e il rilevamento dell'energia IoT.

5. Ambienti speciali

Per l'utilizzo ad altitudini elevate, ordinare il tipo plateau e consultare il produttore per soddisfare le condizioni operative specifiche.

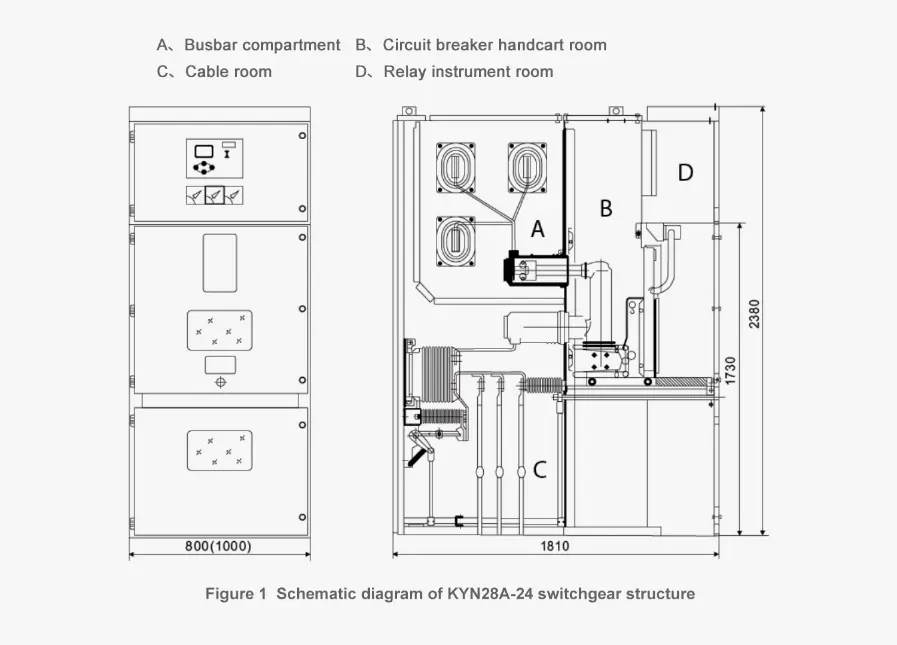

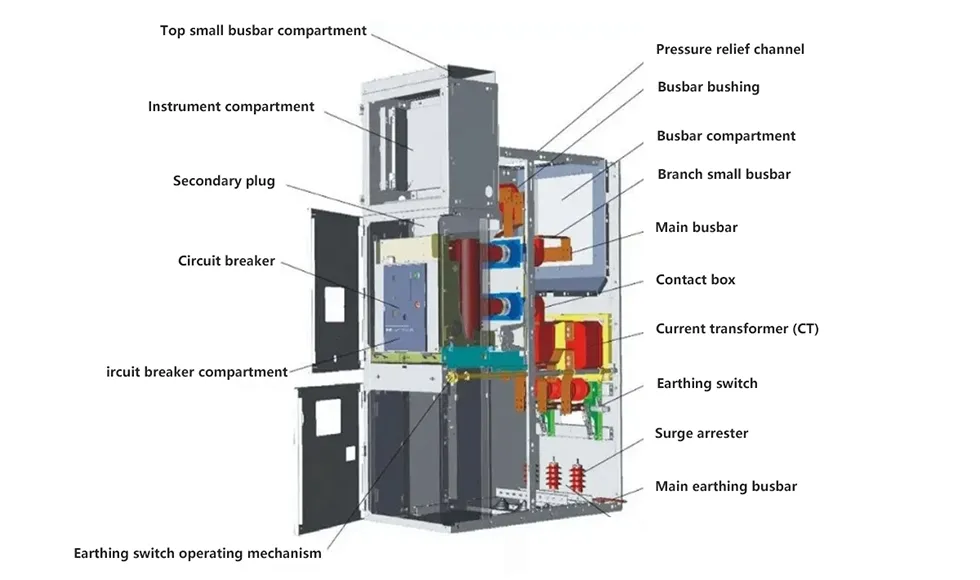

Diagramma schematico della struttura del quadro KYN28A-24

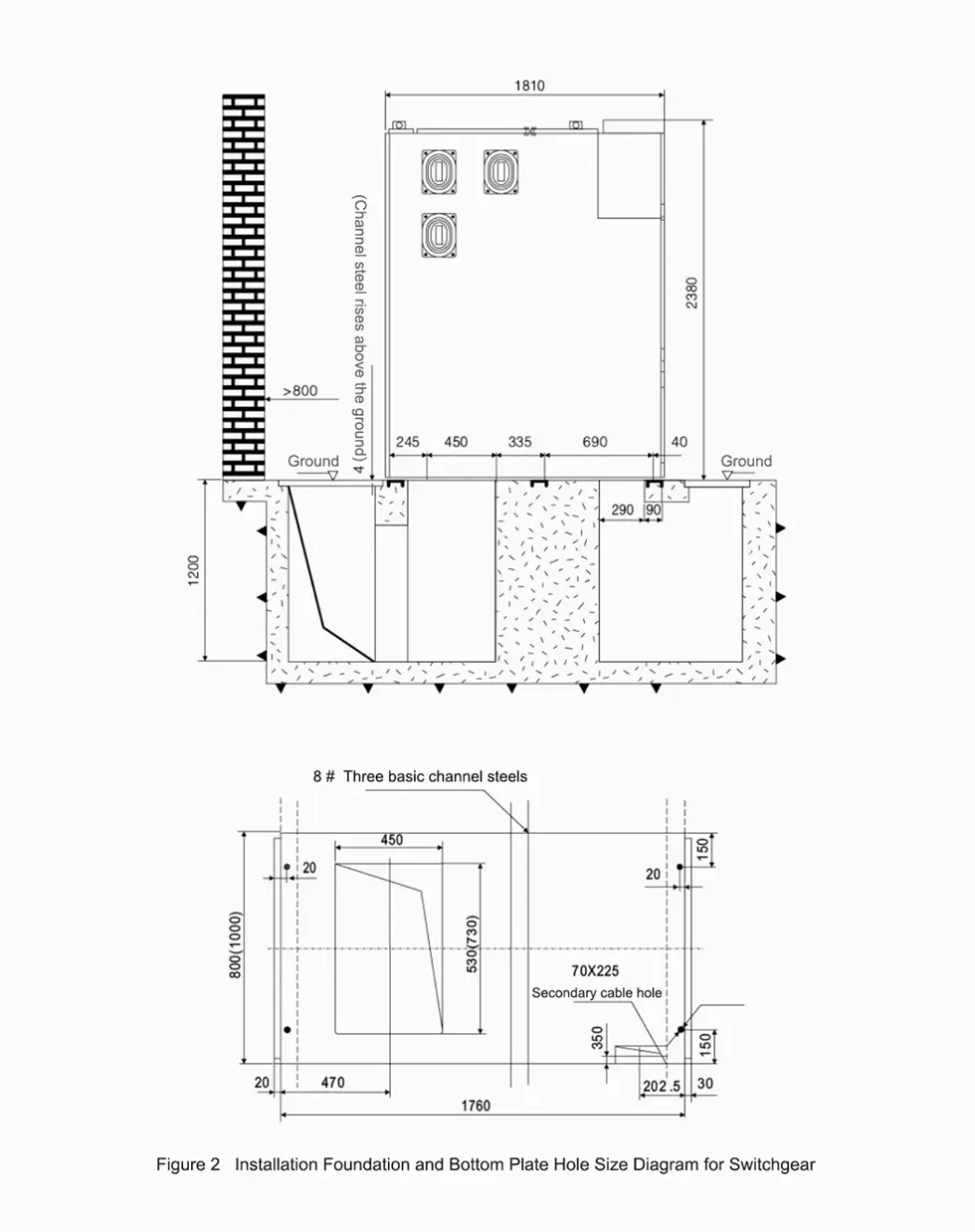

Diagramma delle dimensioni dei fori della fondazione di installazione e della piastra inferiore

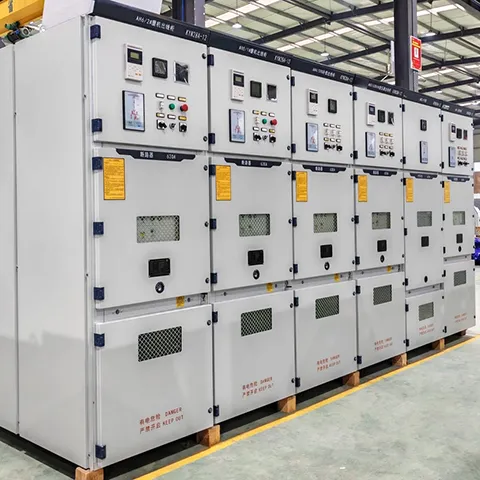

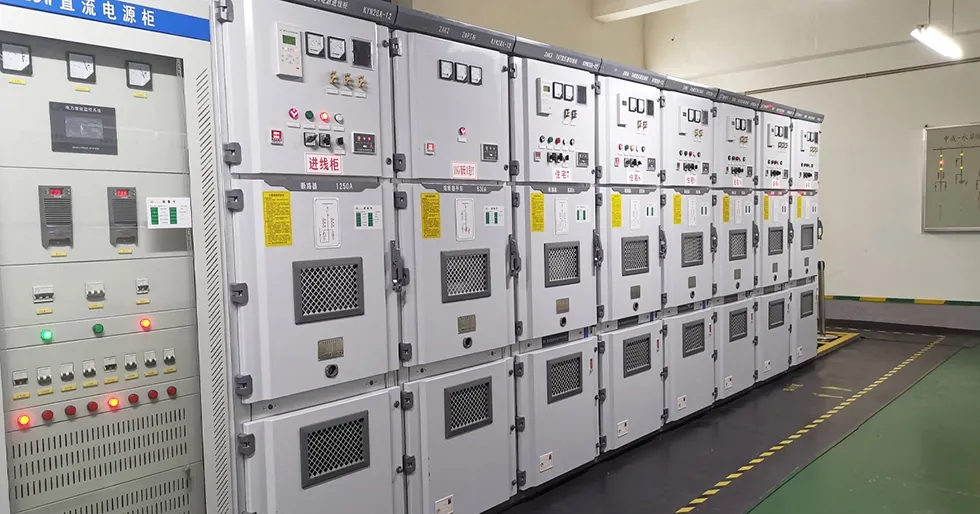

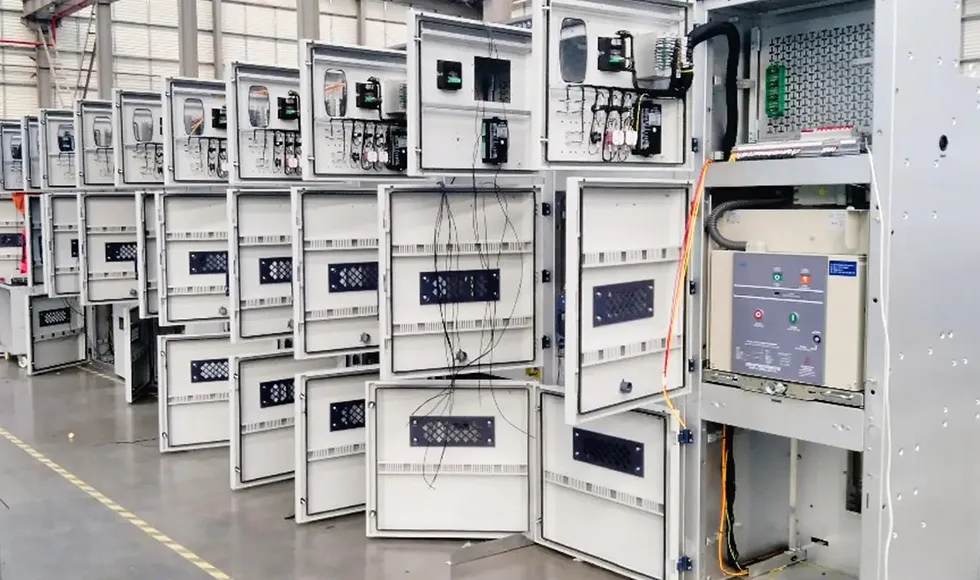

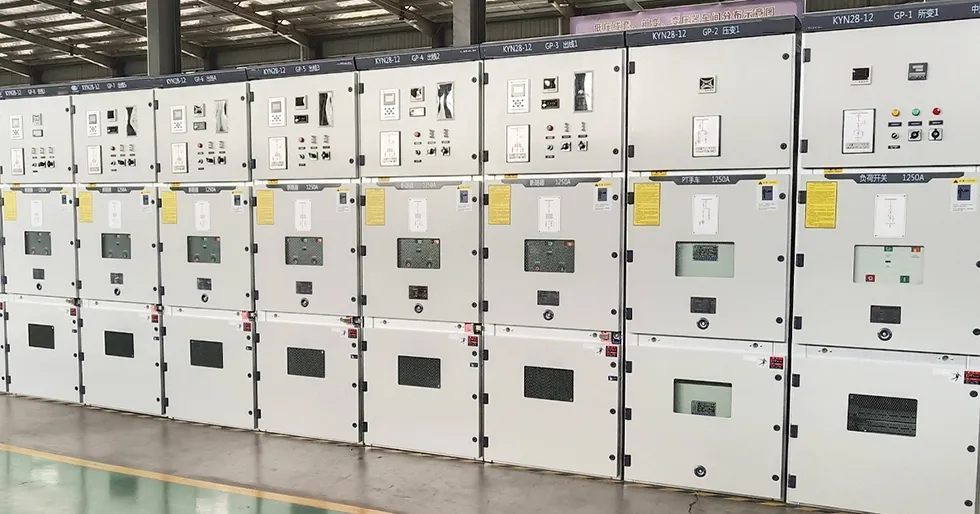

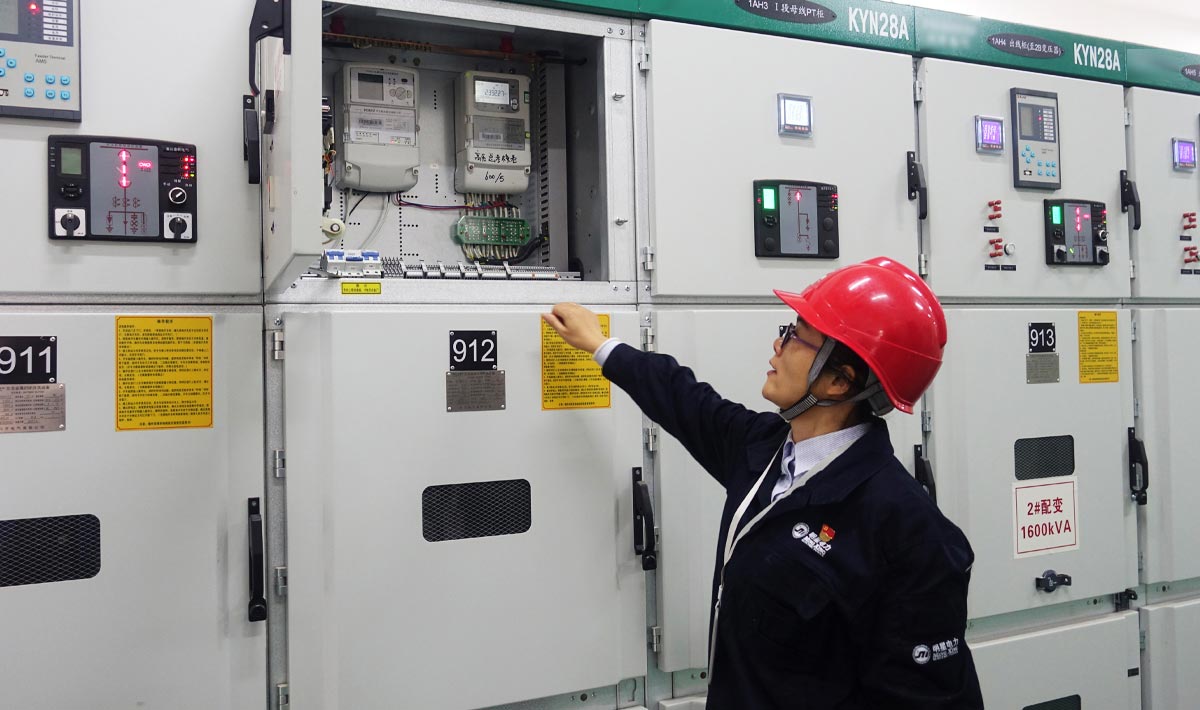

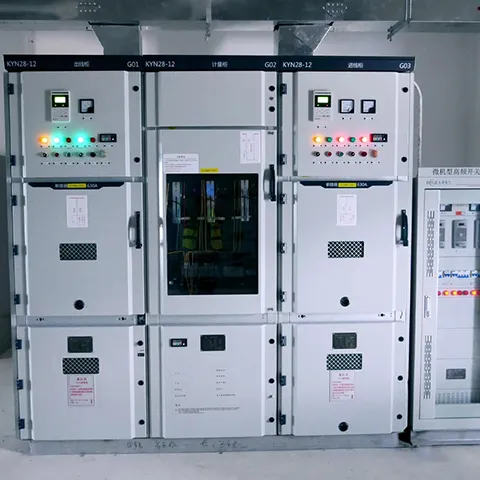

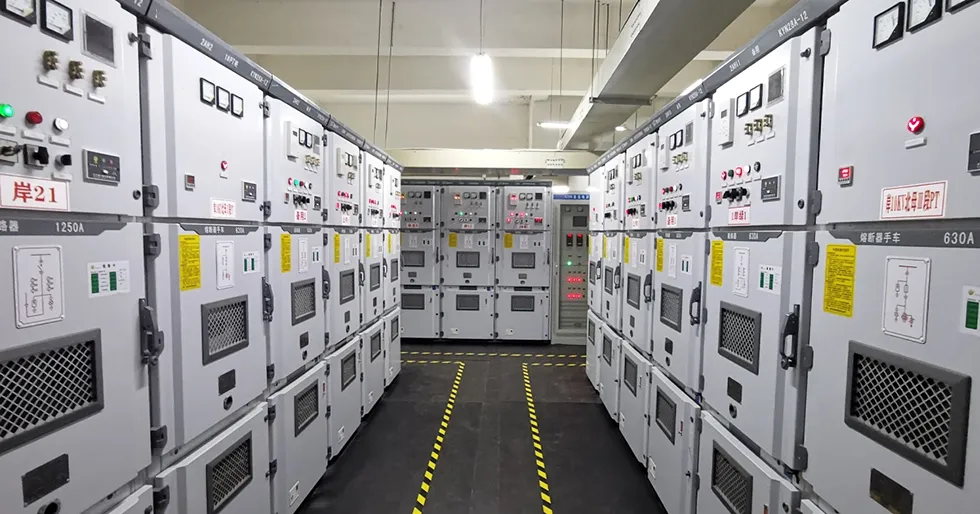

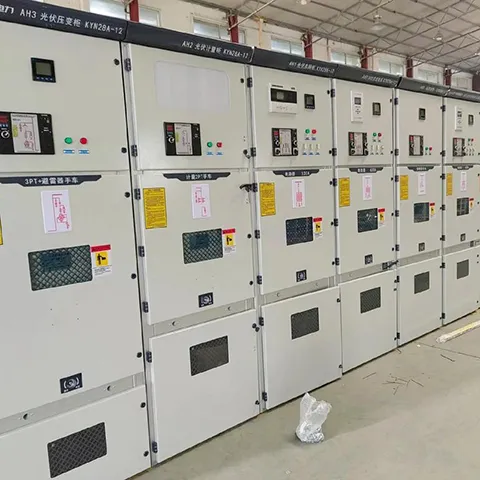

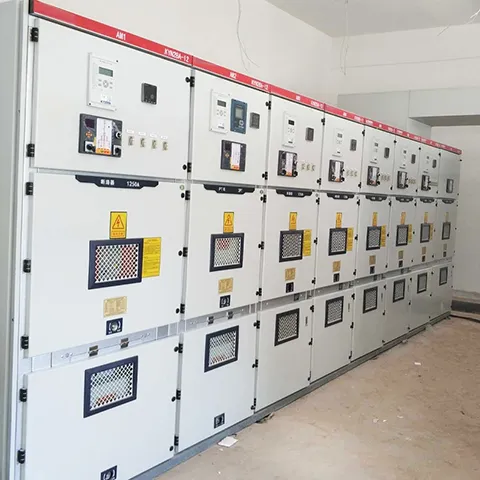

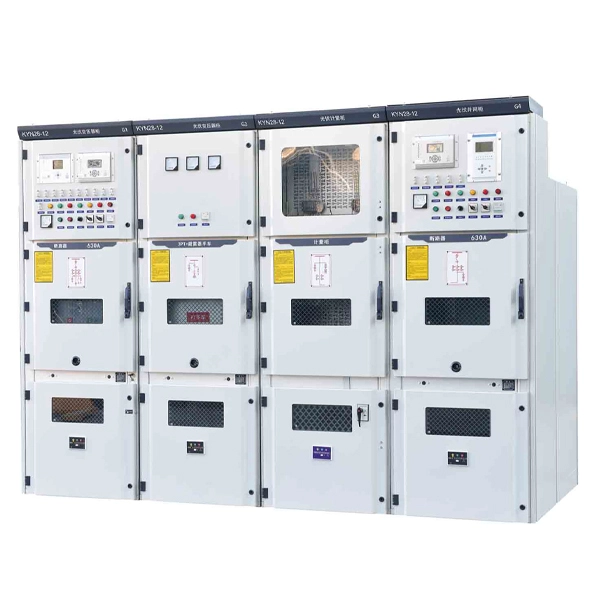

Spettacoli di prodotti
