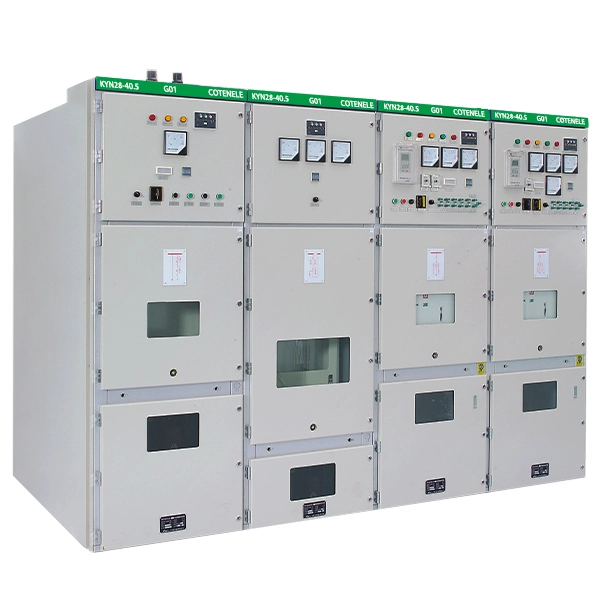

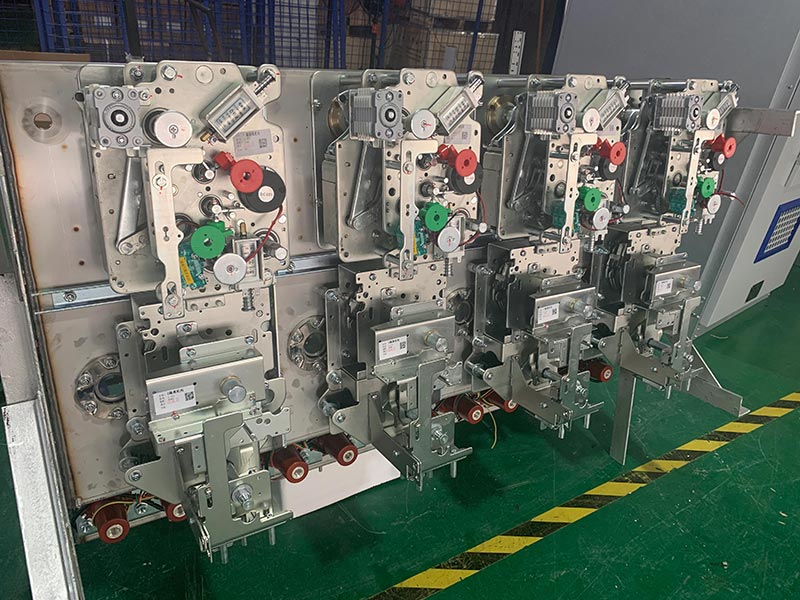

Quadro MT 33KV Quadro di media tensione

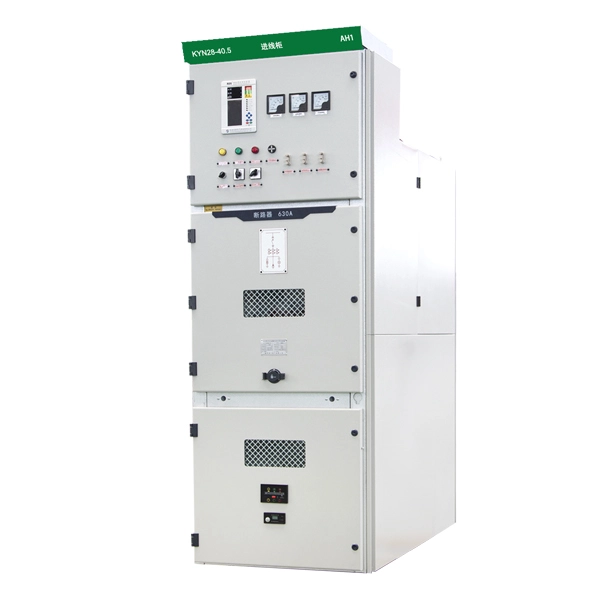

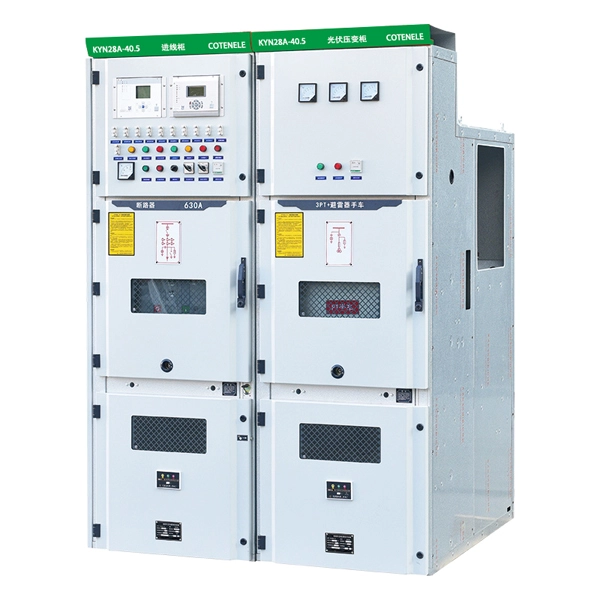

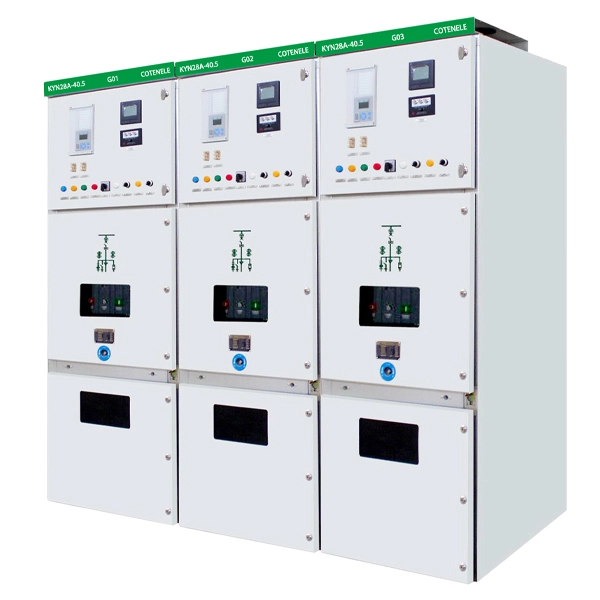

Il quadro di media tensione KYN28-40.5 è un nuovo prodotto sviluppato da Cotenele, con una tensione nominale fino a 40,5 kv. Questo tipo KYN28-40.5 di quadro di media tensione da 33 KV è destinato principalmente ai sistemi di alimentazione CA trifase con una tensione nominale di 40,5 kV e una frequenza di 50 Hz. Viene comunemente applicato nelle disposizioni a sbarre singole e sezionate. Il design del prodotto è conforme agli standard pertinenti come IEC 298 e GB3906-2006.
Cotenele è da tempo impegnata nell'innovazione e nella ricerca nella tecnologia dei quadri di media tensione. Il quadro di media tensione per quadri di media tensione serie KYN28-40.5 da 33KV è un nuovo prodotto di Cotenele, solitamente utilizzato per soddisfare i requisiti di distribuzione della tensione nominale di 35KV in centrali elettriche, sottostazioni, imprese industriali e minerarie, istituzioni pubbliche e altri luoghi. Questo quadro di media tensione è un tipo di quadro estraibile montato al centro, il suo isolamento principale adotta una struttura isolante composita e soddisfa pienamente l'interblocco di sicurezza "cinque-prevenzioni" requisiti.
Le apparecchiature possono essere equipaggiate con gli interruttori automatici in vuoto serie ZN85 e VTK del produttore o, in alternativa, con gli interruttori automatici in vuoto VD4 di ABB.
Modello e significati
Principali parametri tecnici
| Articolo | Unità | Parametri tecnici | |
| Tensione nominale | KV | 40.5 | |
| Frequenza nominale | Hz | 50 | |
| Corrente nominale | A | 1250160020002500 | |
| Frequenza di rete e tensione | Resistenza alla tensione a frequenza industriale del circuito principale per 1 minuto | KV | 95 KV (118 KV attraverso l'intercapedine di isolamento per requisiti speciali) |
| Tensione di tenuta a frequenza industriale dei circuiti ausiliari e di controllo | V | 2000 | |
| Tensione di tenuta all'impulso di un fulmine | KV | 185 KV (215 KV attraverso l'intercapedine di isolamento per requisiti speciali) | |
| Corrente di interruzione nominale (RMS) | KA | 2.531,5 | |
| Corrente di fabbricazione nominale (picco) | KA | 63,80 | |
| Corrente nominale di tenuta dinamica (picco) | KA | 63,80 | |
| Corrente nominale ammissibile di breve durata per 4 secondi (RMS) | KA | 2.531,5 | |
| Tensione nominale dei circuiti ausiliari e di controllo | V | -110,-220,～110,～220 | |
| Grado di protezione | IP3X per custodia; IP2X tra le celle e quando la porta della cella interruttore è aperta | ||
Quali sono le caratteristiche dei prodotti del quadro KYN28-40.5?
1. Compartimenti metallici e modulari:L'involucro del quadro di media tensione da 33 KV è realizzato in lamiera di acciaio aluzinc e spazio interno suddiviso in scomparti indipendenti, come scomparto interruttore, scomparto sbarre, scomparto cavi e scomparto relè/strumento. Questa struttura soddisfa lo standard "LSC2B", il che significa che quando si verifica un guasto o viene eseguita una manutenzione in un compartimento, il funzionamento degli altri compartimenti rimane inalterato.

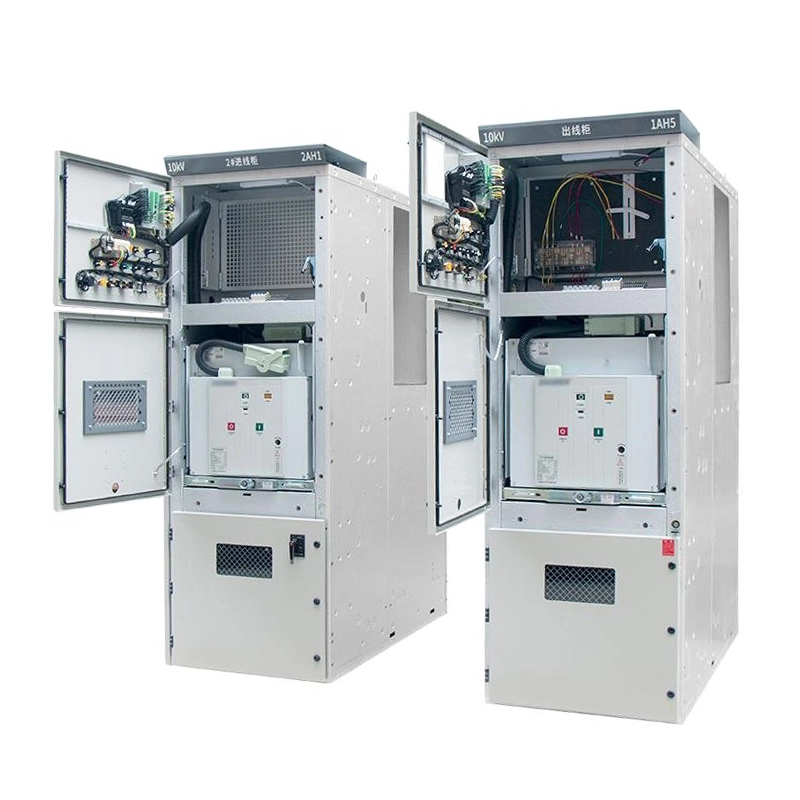

2. Disposizione dell'interruttore estraibile "a montaggio centrale":I componenti principali, quali interruttore automatico in vuoto e sezionatore, sono installati su un carrello rimovibile (unità estraibile). quando necessita di manutenzione, il camion guasto può essere completamente ritirato e sostituito con uno di riserva per ripristinare rapidamente l'alimentazione elettrica, accorciando notevolmente i tempi di fermo.
3. Interblocco meccanico "cinque-prevenzione":Attraverso l'interblocco meccanico obbligatorio, garantisce che l'operazione successiva possa essere eseguita solo in condizioni specifiche. Questa funzione può prevenire efficacemente malfunzionamenti quali chiusura o apertura errata dell'interruttore, movimentazione dentro o fuori del carrello sotto carico, chiusura del sezionatore di terra quando il circuito è sotto tensione, ingresso per errore in una cella sotto tensione e chiusura dell'interruttore con il sezionatore di terra chiuso. Ciò può garantire la sicurezza del personale e delle attrezzature.
4. Canale di scarico della pressione superiore:quando si verifica un guasto per arco interno del quadro, i gas ad alta temperatura e alta pressione vengono rilasciati attraverso il canale superiore, riducendo al minimo i rischi e proteggendo il personale operativo e di manutenzione.
Struttura e dimensioni

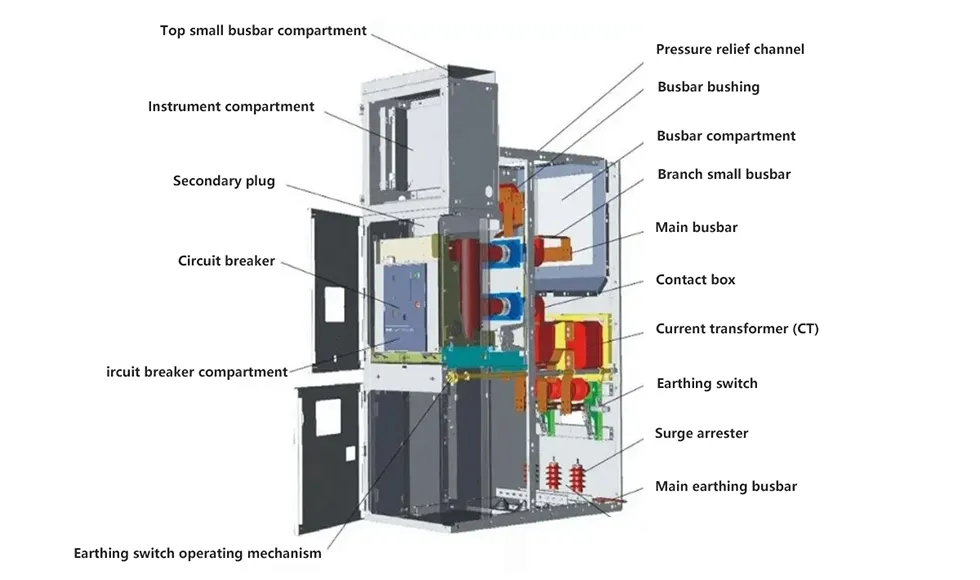

Diagramma della struttura del KYN28
| Configurare l'interruttore | ZN85 (o VTK-40.5) | ZN85 (o VTK-40.5) |
| Larghezza (mm) | 1400 | 1200 |
| Altezza (millimetro) | 2650 | 2650 |
| Profondità (mm) | 2800 | 2600 |
| Peso (chilogrammo) | 1500 | 1400 |
Qual è la differenza tra KYN28-40.5 e KYN61-40.5?
KYN61-40.5: Il quadro KYN61-40.5 è di dimensioni maggiori, caratterizzato principalmente da corrente elevata e parametri elevati, progettato specificamente per livelli di tensione di 40,5 kV, adotta una struttura a carrello montata a pavimento (estraibile) ed è progettato per trasportare correnti elevate e capacità di interruzione elevate. Serve come dispositivo di distribuzione principale per nodi di alimentazione critici e di grandi dimensioni.
KYN28-40.5: Il quadro di media tensione per quadri di media tensione serie KYN28-40.5 ha una struttura più compatta ed è più ampiamente utilizzato. Ha l'iconica struttura del carrello estraibile montato centralmente della serie KYN28, ha le caratteristiche di compattezza e flessibilità. È una scelta comune per gli scenari di distribuzione convenzionali.
| Articolo | KYN61-40.5 | KYN28-40.5 |
| Tipo di carrello con interruttore automatico | Montaggio a pavimento: camion più grande e pesante, posizionato su binari a pavimento nella parte inferiore del pannello | Montato al centro: camion compatto installato a metà altezza del pannello, più facile da usare |
| Dimensioni e peso | Dimensioni e peso maggiori. Dimensioni tipiche: 1400 mm (L), 2800 mm (P). Peso proprio circa 1500 kg | Più compatto Alcuni dati indicano una profondità fino a 2800 mm; leggermente più leggero del KYN61 |
| Campo di corrente nominale | Più ampio, tipicamente da 630 A a 4000 A | Più stretto, tipicamente da 630 A a 3150 A (ma può essere personalizzato fino a 4000 A) |
| Capacità di rottura/resistenza | Corrente di picco superiore, tipicamente da 25 kA a 40 kA, fino a 100 kA | Relativamente inferiore, tipicamente da 20 kA a 31,5 kA |
| Ambito di applicazione | Più specializzato, spesso utilizzato in posizioni critiche come ingressi o accoppiatori bus in grandi impianti industriali, centrali elettriche e sottostazioni | Più diffuso, un apparecchio tradizionale per reti di distribuzione a 10kV e 35kV |
| Caratteristiche tipiche dello scenario | Adatto per applicazioni che richiedono corrente elevata ed elevato potere di interruzione | Adatto a scenari di distribuzione convenzionale con maggiore richiesta di compattezza, flessibilità ed economia |

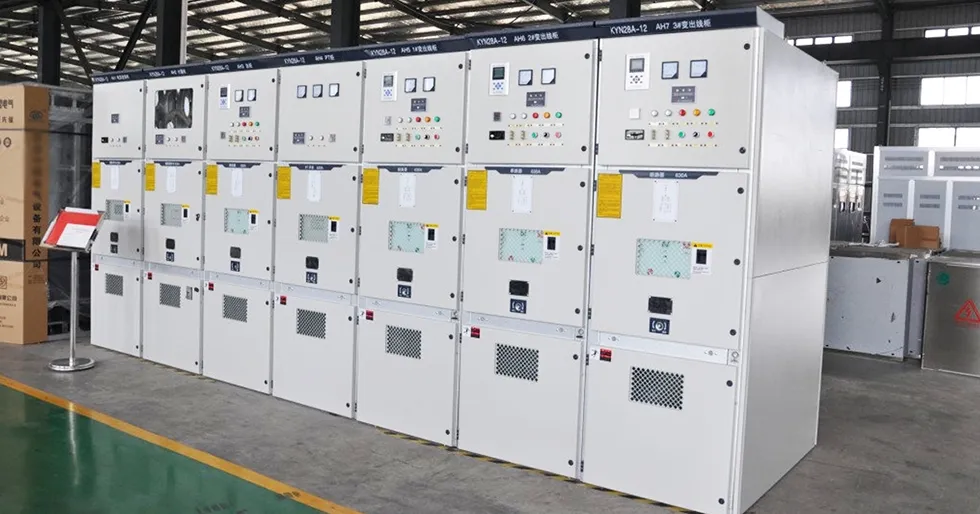

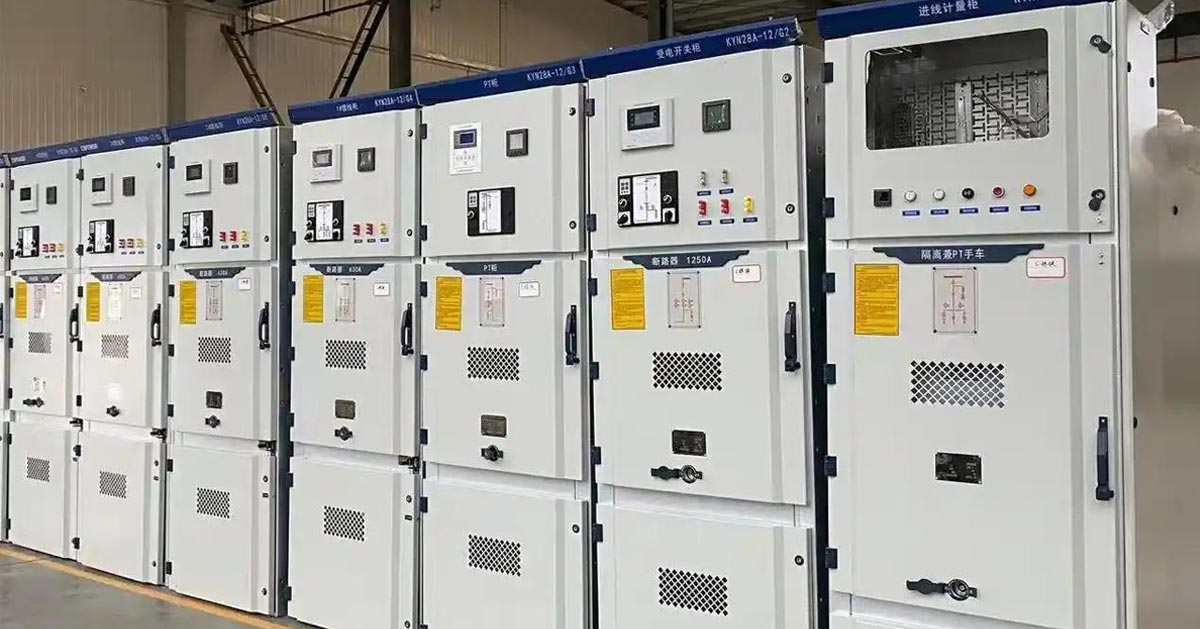

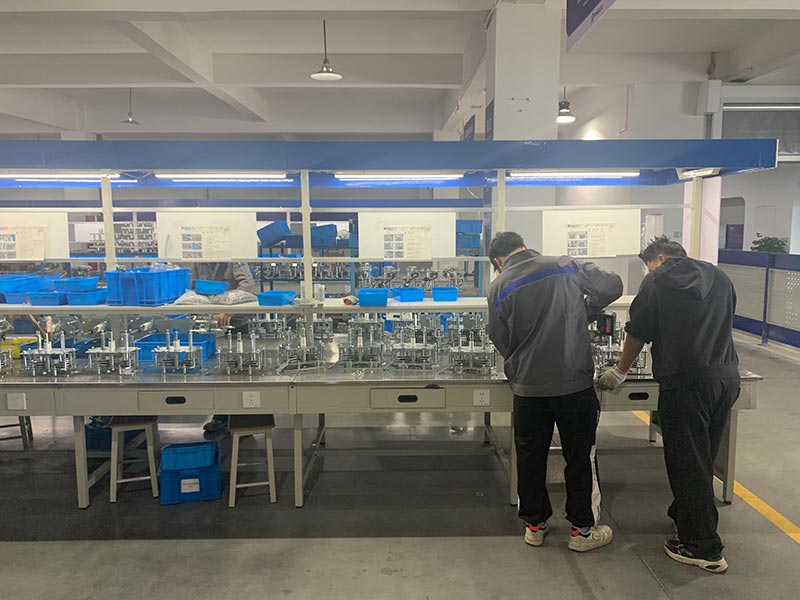

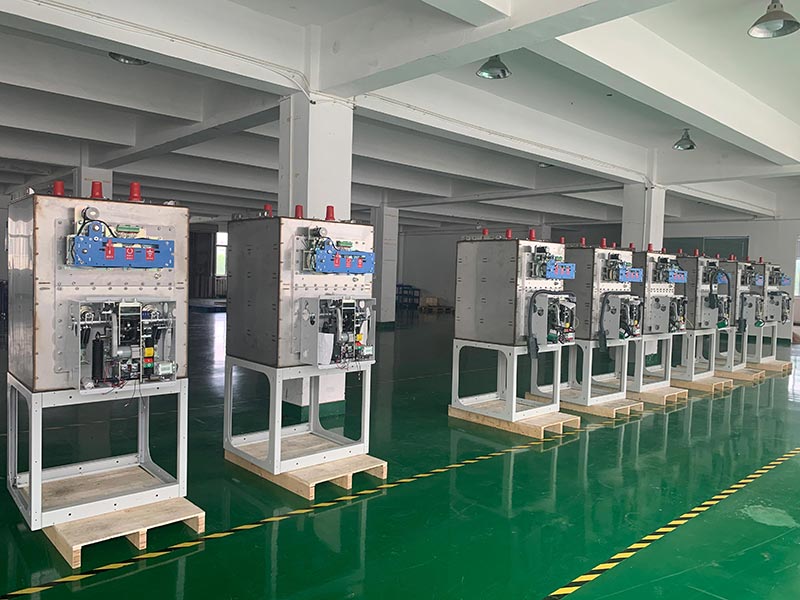

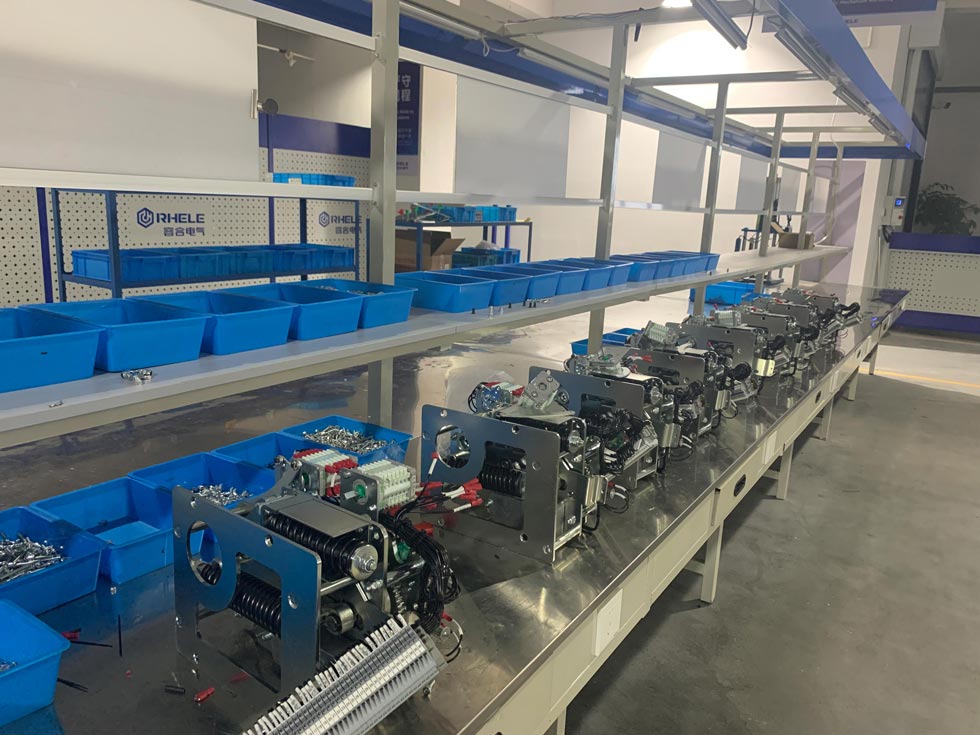

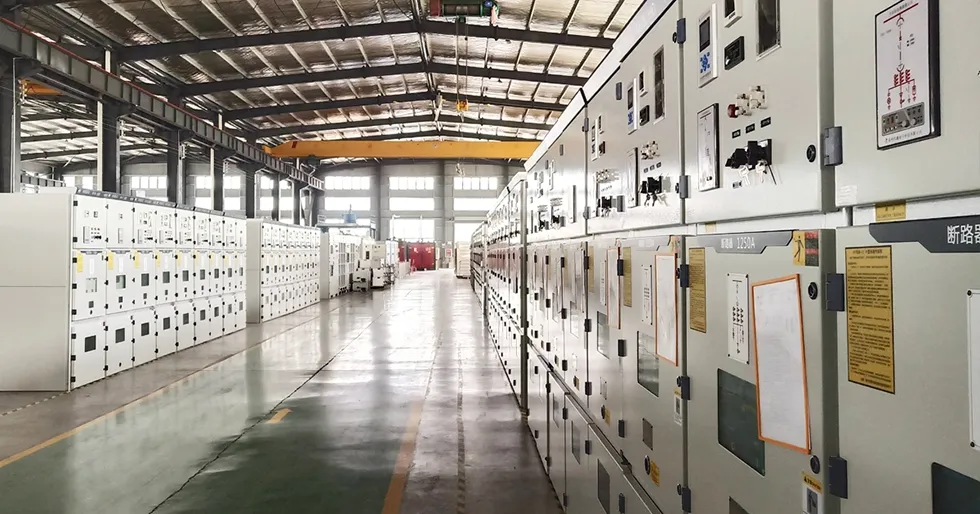

La nostra fabbrica

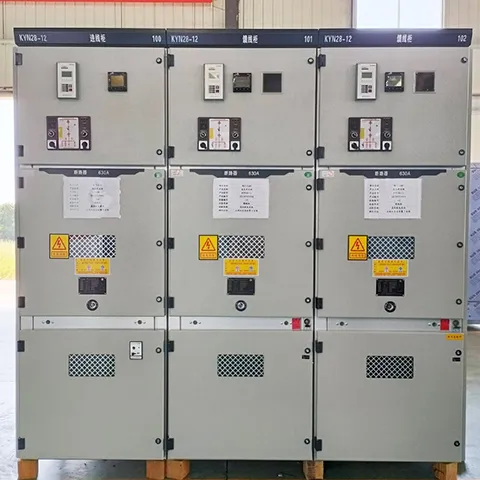

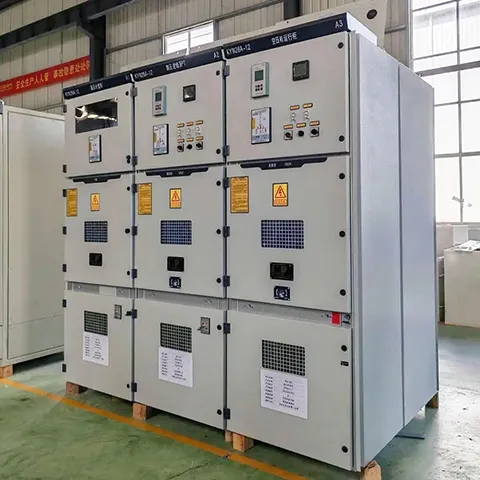

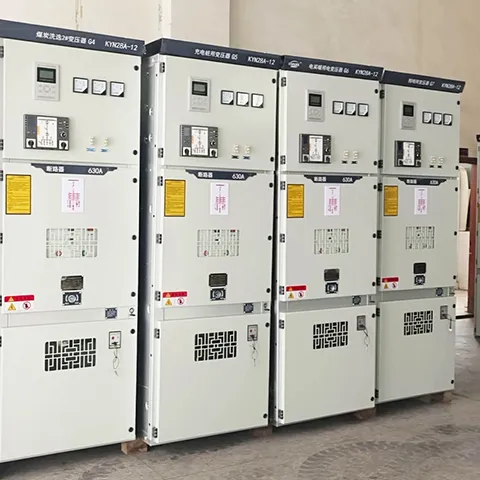

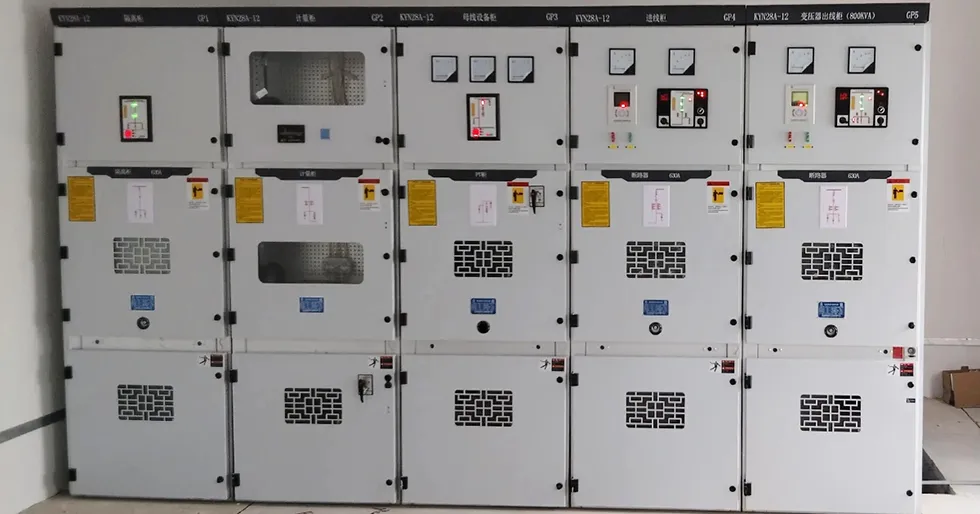

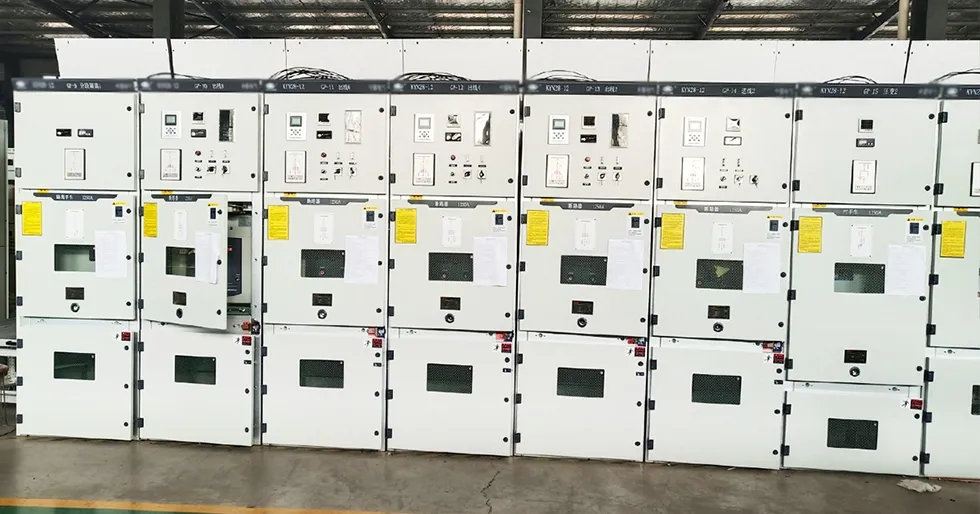

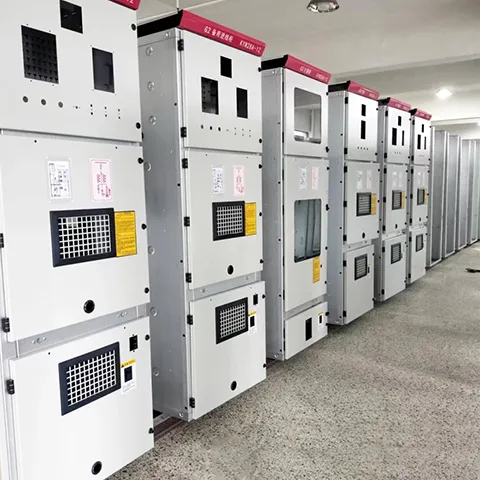

Spettacoli di prodotti
