In che modo l'invecchiamento delle infrastrutture elettriche sta determinando la necessità di moderne soluzioni di media tensione

Introduzione: La crisi nascosta nella rete

In tutto il mondo industrializzato si sta verificando una crisi silenziosa all’interno degli armadi metallici dei quadri di media tensione. Gran parte delle infrastrutture elettriche che alimentano città, fabbriche e strutture critiche sono state installate decenni fa. In Europa, una parte significativa dei quadri di media tensione attualmente in servizio ha più di 30 anni. Nel Nord America, l’età media delle apparecchiature delle sottostazioni di servizio è in costante aumento da due decenni. In alcune parti dell’Asia e del Medio Oriente, la rapida urbanizzazione ha spinto le apparecchiature più vecchie oltre i limiti di progettazione originali.

The problem is not simply that the equipment is old. The problem is that the grid around it has changed in ways the original designers never anticipated. I livelli di guasto sono aumentati. Renewable generation has introduced bidirectional power flows and harmonic content. Regulatory requirements for environmental performance and safety have tightened. Inoltre, i costi operativi legati alla manutenzione delle apparecchiature obsolete (reperimento di pezzi di ricambio, gestione delle perdite di SF₆, pianificazione delle interruzioni per le riparazioni) aumentano ogni anno.

Questo articolo esamina come l'invecchiamento delle infrastrutture elettriche stia creando un caso urgente per le moderne soluzioni di media tensione, quali sfide tecniche i quadri obsoleti presentano agli operatori di rete di oggi e come la transizione verso la moderna tecnologia del vuoto e senza SF₆ affronta non solo l'affidabilità, ma anche la conformità, i costi operativi e la flessibilità futura.

La portata del problema: infrastrutture che sono sopravvissute alla vita prevista

Most medium voltage switchgear was designed for a service life of 25 to 35 years. A substantial amount of equipment currently in operation in developed economies has already passed that threshold. Le implicazioni variano a seconda del tipo di apparecchiatura, ma il modello di fondo è lo stesso: ai sistemi progettati per un’epoca diversa viene chiesto di supportare una rete che non assomiglia più a quella per cui sono stati costruiti.

Gli interruttori automatici in olio, un tempo lo standard per le applicazioni di media tensione, si trovano ancora nelle sottostazioni più vecchie in Europa e Nord America. Questi interruttori utilizzano olio minerale sia come mezzo isolante che di estinzione dell'arco. Nel tempo, l'olio assorbe umidità, si ossida e perde rigidità dielettrica. L'erosione dei contatti dovuta alle interruzioni dei guasti deposita particelle conduttive nell'olio, riducendo ulteriormente le prestazioni. La cosa più importante è che il petrolio è infiammabile. Un arco interno ad un interruttore automatico olio può causare la rottura del serbatoio e l'incendio, un rischio che i moderni standard di sicurezza considerano inaccettabile per le installazioni interne.

Gli interruttori magnetotermici, un'altra tecnologia legacy, si basano su grandi scivoli d'arco per allungare e raffreddare l'arco fino allo spegnimento. Sono fisicamente massicci, meccanicamente complessi e richiedono una manutenzione regolare sulle superfici di contatto che si erodono ad ogni interruzione. I pezzi di ricambio per questi demolitori sono sempre più difficili da reperire. In molti casi, il produttore originale non esiste più o ha interrotto il supporto per la linea di prodotti.

Anche i quadri isolati in gas SF₆, che al momento della loro introduzione rappresentavano un notevole progresso rispetto all'olio e all'aria, si trovano ora ad affrontare la propria obsolescenza. Il regolamento UE sui gas fluorurati vieta l’immissione sul mercato europeo di nuovi quadri SF₆ fino a 24 kV dal gennaio 2026 e restrizioni simili si stanno diffondendo in altre regioni. Le apparecchiature esistenti con SF₆ possono continuare a funzionare, ma la manutenzione con SF₆ vergine sarà vietata a partire dal 2032 e i requisiti obbligatori di controllo delle perdite sono stati inaspriti.

Il filo conduttore è che i quadri obsoleti, indipendentemente dalla tecnologia, impongono tre oneri al loro operatore: aumento dei costi di manutenzione, crescente difficoltà nell’approvvigionamento di ricambi e assistenza e crescente rischio normativo e di sicurezza.

Come è cambiata la rete attorno ai quadri obsoleti

Il problema dell’obsolescenza non riguarda solo le apparecchiature in sé. Riguarda la discrepanza tra ciò per cui l’apparecchiatura è stata progettata e ciò che effettivamente richiede la rete moderna.

I livelli di guasto sono aumentati in molte reti di distribuzione. La densificazione urbana significa più trasformatori, più alimentatori e più carichi collegati nella stessa area geografica, tutti fattori che aumentano la corrente di cortocircuito disponibile in qualsiasi punto. Un quadro con una potenza nominale di 20 kA quando fu installato 35 anni fa può ora essere collegato a un sistema in cui la corrente di guasto può raggiungere 25 kA o più. Il funzionamento di un interruttore al di sopra della sua capacità di interruzione nominale è un guasto catastrofico in attesa di verificarsi. Il dispositivo di protezione potrebbe non essere in grado di estinguere l'arco, causando la distruzione dell'apparecchiatura e un'interruzione prolungata.

L’integrazione dell’energia rinnovabile ha modificato radicalmente il carattere delle reti di distribuzione. Un tradizionale alimentatore radiale trasportava l'energia in una direzione, dal trasformatore della sottostazione ai carichi. La corrente di guasto proveniva da un'unica fonte: la rete a monte. Le moderne reti di distribuzione con una significativa presenza di energia solare fotovoltaica, eolica e accumulo di batterie hanno molteplici fonti di correnti di guasto e flussi di energia bidirezionali. Gli schemi di coordinamento della protezione progettati per il flusso unidirezionale potrebbero non funzionare correttamente in questo ambiente. Ciò è particolarmente grave negli impianti industriali e nei campus commerciali che hanno aggiunto la generazione in loco senza aggiornare i propri quadri di media tensione.

I requisiti di qualità dell’energia sono diventati più severi. I moderni processi industriali si basano su un'elettronica di potenza sensibile che non tollera né abbassamenti di tensione né distorsioni armoniche. I data center, le fabbriche di semiconduttori e gli impianti farmaceutici specificano la qualità dell'energia a livelli che i quadri di comando legacy, con i loro relè di protezione più lenti e la capacità di monitoraggio limitata, non possono garantire.

Anche il profilo di carico è cambiato. Le infrastrutture di ricarica dei veicoli elettrici, le pompe di calore e i data center impongono modelli di carico che non erano stati previsti quando è stata specificata la maggior parte dei quadri di media tensione esistenti. Interruttori automatici con cicli di carico frequenti, contenuto armonico elevato e stress operativo prolungato vicino al valore nominale in modi che i margini di progettazione originali potrebbero non essere compatibili.

La trappola della manutenzione: quando mantenere in funzione le vecchie apparecchiature costa più che sostituirle

Per i gestori patrimoniali, le ragioni finanziarie per mantenere i quadri obsoleti spesso appaiono semplici sulla carta. L'attrezzatura è già ammortizzata. Il budget di capitale per la sostituzione è difficile da garantire. I costi di manutenzione, pur aumentando, sono spese operative che possono essere assorbite anno dopo anno.

Questa logica contabile viene meno quando si tiene pienamente conto del costo reale della manutenzione delle apparecchiature obsolete.

La disponibilità dei pezzi di ricambio è la sfida più immediata. Le bombole dell'interruttore sottovuoto per modelli di interruttori precedenti potrebbero non essere più in produzione. Gli scivoli ad arco per i demolitori aeromagnetici richiedono un lavoro di fonderia specializzato che pochi fornitori ancora eseguono. I moduli relè di protezione per le linee di prodotti fuori produzione sono disponibili, se non addirittura disponibili, solo sul mercato secondario. Quando non è possibile reperire un pezzo di ricambio critico, un singolo guasto dell'interruttore può mettere offline un'intera sezione della sottostazione per settimane mentre viene fabbricato un ricambio personalizzato, sempre che la fabbricazione sia possibile.

I costi di movimentazione di SF₆ sono in aumento. Under the tightened EU F-gas Regulation, even existing SF₆ equipment requires more frequent leak checks and more rigorous documentation. The cost of SF₆ gas itself is increasing as production volumes decline and regulatory fees rise. Dopo il 2032, quando la manutenzione con SF₆ vergine sarà vietata, gli operatori dipenderanno dal gas recuperato, la cui fornitura è incerta e il cui costo è imprevedibile.

Le finestre di interruzione stanno diventando sempre più difficili da organizzare. In molti impianti industriali e commerciali, i programmi di produzione non consentono più fermi macchina prolungati. I data center operano 24 ore su 24, 7 giorni su 7, con garanzie contrattuali di uptime. Le risorse energetiche rinnovabili devono massimizzare le ore di generazione per raggiungere gli obiettivi finanziari. Mettere fuori servizio una sezione dell'autobus per la manutenzione dell'interruttore, che avrebbe potuto essere una routine quando l'attrezzatura era nuova e i tempi di inattività erano meno costosi, è ora un evento operativo significativo che richiede un'ampia pianificazione e giustificazione.

Il risultato è una trappola di manutenzione. Più l’attrezzatura invecchia, maggiore è la manutenzione di cui ha bisogno. Maggiore è la manutenzione necessaria, maggiore sarà il tempo di inattività. Maggiore è il tempo di interruzione necessario, più difficile sarà la pianificazione in una struttura che non può permettersi di fermarsi. Alla fine, la manutenzione viene rinviata perché il costo operativo per eseguirla supera il rischio percepito di non eseguirla: una scommessa che può portare a guasti alle apparecchiature con conseguenze molto più costose di quanto sarebbe stata la manutenzione.

Sicurezza e responsabilità ambientale

I quadri obsoleti comportano rischi per la sicurezza che le moderne apparecchiature sono specificamente progettate per eliminare. Il più grave di questi è il contenimento dei guasti da arco interno.

Quando si verifica un arco interno all'interno di un pannello del quadro, causato da un guasto dell'isolamento, dall'ingresso di umidità o da un contatto accidentale durante la manutenzione, il rilascio di energia è esplosivo. L'arco vaporizza il metallo ed espande l'aria o il gas circostante con una forza tale da poter aprire i pannelli, espellere gas caldi e metallo fuso e ferire gravemente chiunque si trovi nelle vicinanze. I moderni quadri di media tensione sono progettati con classificazione per arco interno, ovvero sono stati testati per contenere un livello di guasto specificato per una durata specifica senza mettere in pericolo il personale. Le apparecchiature preesistenti venivano raramente progettate o testate secondo questo standard.

Gli interruttori automatici dell'olio comportano il rischio aggiuntivo di incendio ed esplosione. Un arco interno nell'olio genera gas combustibili. Se il dispositivo di limitazione della pressione non riesce a sfiatarli abbastanza velocemente, il serbatoio può rompersi. Gli incendi dovuti al petrolio nelle sottostazioni sono notoriamente difficili da estinguere e possono diffondersi alle apparecchiature adiacenti.

Environmental liability is another dimension of the problem. An aging SF₆-filled RMU that develops a slow leak releases a gas with a global warming potential 24,300 times that of CO₂. Secondo le attuali normative UE, l'operatore è responsabile del rilevamento, della segnalazione e della riparazione di tale perdita. Failure to do so can result in financial penalties and reputational damage. For operators with large fleets of SF₆ equipment spread across multiple sites, the administrative burden alone is substantial.

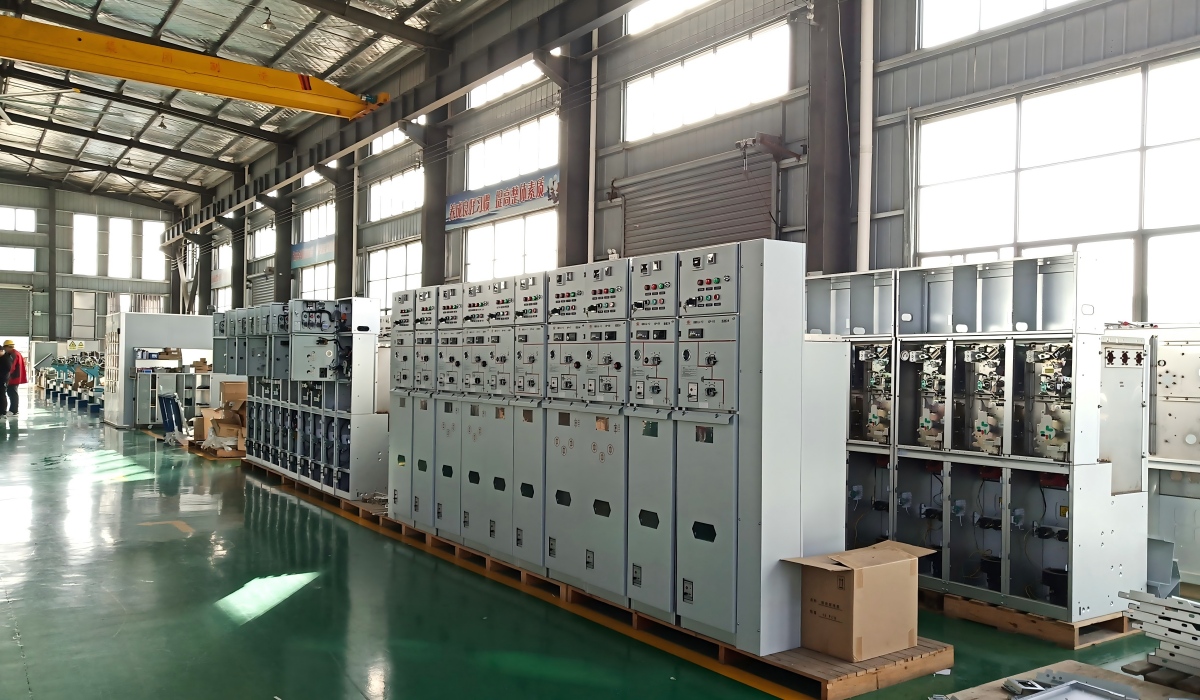

Il percorso di modernizzazione: come si presentano le soluzioni sostitutive

La buona notizia per asset manager e pianificatori di rete è che la tecnologia per sostituire i vecchi quadri di media tensione è matura, comprovata e disponibile. Il percorso di transizione non è un progetto di ricerca: è un esercizio di procurement e gestione del progetto con opzioni ben comprese.

Gli interruttori automatici in vuoto rappresentano la sostituzione standard degli interruttori magnetici in olio e in aria nelle applicazioni di media tensione. Un'ampolla sottovuoto spegne l'arco all'interno di una bottiglia di ceramica sigillata. Non c'è olio da testare, filtrare o sostituire. Non c'è gas che possa fuoriuscire. L'interruttore non richiede manutenzione per tutta la sua vita utile, che può superare i 30 anni in condizioni operative normali. I moderni VCB con meccanismi a molla di classe M2 sono progettati per 10.000 operazioni meccaniche, rendendoli adatti per le frequenti commutazioni richieste dall'integrazione delle energie rinnovabili e dai moderni processi industriali.

SF₆-free gas-insulated switchgear replaces SF₆ with dry air or nitrogen as the insulating medium. The sealed stainless steel tank requires no gas monitoring, no refilling, and no end-of-life gas recovery. Per i servizi di pubblica utilità e gli operatori industriali che sostituiscono le obsolete RMU SF₆, l'alternativa all'aria secca offre lo stesso ingombro compatto e le stesse prestazioni elettriche, senza la responsabilità ambientale e i crescenti costi di conformità.

L’integrazione digitale è una capacità che i quadri tradizionali semplicemente non hanno. I moderni relè di protezione comunicano tramite IEC 61850, fornendo dati in tempo reale sulla posizione dell'interruttore, sulle registrazioni dei guasti e sulle condizioni delle apparecchiature. I sensori di scarica parziale sono in grado di rilevare il degrado dell'isolamento prima che si verifichi un guasto. Il monitoraggio della temperatura nei punti di connessione critici può identificare giunti bullonati allentati prima che si surriscaldino. Per un operatore che gestisce più sottostazioni, questi dati consentono una manutenzione basata sulle condizioni, riparando le cose quando necessitano di essere riparate, non secondo un programma di calendario e non dopo che si sono già guastate.

COTENELE fornisce interruttori automatici in vuoto da 12 kV a 40,5 kV e unità principali ad anello esenti da SF₆ a servizi di pubblica utilità, impianti industriali e sviluppatori di energia rinnovabile che intraprendono progetti di modernizzazione delle infrastrutture. I nostri VCB utilizzano l'isolamento dei poli in resina epossidica e ampolle in vuoto esenti da manutenzione. Le nostre RMU utilizzano aria secca come mezzo isolante in serbatoi di acciaio inossidabile sigillati a vita. Entrambe le linee di prodotti sono omologate secondo gli standard IEC applicabili, con la documentazione completa fornita in fase di gara.

Il caso economico della sostituzione

La decisione di sostituire i quadri obsoleti è in definitiva una decisione finanziaria, e la motivazione finanziaria si è notevolmente rafforzata negli ultimi anni.

Il confronto più diretto è tra l’aumento dei costi di manutenzione delle vecchie apparecchiature e il costo di capitale per l’installazione di nuove apparecchiature. I costi di manutenzione per i quadri obsoleti non sono lineari. Man mano che le apparecchiature raggiungono i 30, 35 e 40 anni di servizio, gli interventi di manutenzione diventano più frequenti, più complessi e più costosi. I costi dei pezzi di ricambio aumentano man mano che le forniture diminuiscono. I fornitori di servizi specializzati applicano tariffe maggiorate per competenze su apparecchiature obsolete.

Un'analisi dei costi del ciclo di vita del 2024 condotta da una società di consulenza indipendente ha confrontato il mantenimento di una popolazione di RMU SF₆ obsolete rispetto alla loro sostituzione con equivalenti ad aria secca per un periodo di 20 anni. Quando sono stati inclusi il rilevamento delle perdite di SF₆, il rifornimento di gas, la rendicontazione obbligatoria e la previsione del prezzo del carbonio, la sostituzione dell'aria secca ha raggiunto la parità dei costi totali entro 12 anni, con risparmi accumulati successivamente. Per gli operatori con flotte di attrezzature di grandi dimensioni, i risparmi cumulativi sono stati sostanziali.

Oltre ai costi diretti di manutenzione, il costo evitato dei guasti è un fattore critico che i tradizionali calcoli del ROI spesso trascurano. Un singolo arco interno in un pannello di un quadro non protetto può distruggere il pannello, danneggiare le apparecchiature adiacenti e causare un'interruzione della durata di giorni o settimane. Per un data center, il costo di un giorno di inattività può superare le sette cifre. Per un impianto industriale, il costo della perdita di produzione può far impallidire il costo del quadro stesso. I moderni quadri con classificazione dell'arco interno e un monitoraggio completo delle condizioni riducono la probabilità di tali eventi.

C’è anche il costo della non conformità. Gli operatori che non rispettano i severi requisiti di controllo delle perdite e di reporting SF₆ devono affrontare sanzioni normative che variano a seconda della giurisdizione ma sono in aumento a livello universale. Il regolamento UE sui gas fluorurati prevede disposizioni che consentono agli Stati membri di imporre sanzioni che siano “efficaci, proporzionate e dissuasive”.

Passaggi pratici per la valutazione delle infrastrutture

Per i gestori patrimoniali che prendono in considerazione un programma di modernizzazione dei quadri, diversi passaggi pratici possono chiarire la portata, l’urgenza e il business case.

Condurre una valutazione delle condizioni. Inventariare tutti i quadri di media tensione per età, tipo di tecnologia e storia operativa. Documentare i problemi noti, i guasti recenti e la frequenza della manutenzione. Dovrebbe essere data la priorità alle apparecchiature con più di 30 anni, alle apparecchiature con relè di protezione obsoleti e alle apparecchiature SF₆ con una storia di perdite.

Eseguire uno studio del livello di guasto. La corrente di cortocircuito disponibile in ciascuna posizione del quadro deve essere ricalcolata in base alla configurazione attuale della rete e alla generazione futura prevista. Qualsiasi interruttore con un potere di interruzione inferiore al livello di guasto calcolato costituisce una sostituzione prioritaria.

Controllare l'inventario e le perdite di SF₆. Per gli operatori soggetti alle normative sui gas fluorurati, registrazioni accurate dell'inventario di SF₆, dei tassi di perdita e degli interventi di manutenzione sono ora un requisito di conformità. L’audit stesso può rivelare lacune nei dati che devono essere colmate.

Valutare l'andamento dei costi di manutenzione. Se la spesa per la manutenzione di apparecchiature obsolete aumenta di anno in anno, proiettare tale tendenza in avanti e confrontarla con il costo ammortizzato della sostituzione. Includere nel calcolo il costo delle finestre di interruzione.

Coinvolgere tempestivamente i fornitori. Per i programmi di modernizzazione di grandi dimensioni, i tempi di consegna dei quadri possono essere considerevoli, in particolare per le apparecchiature prive di SF₆, dove la capacità di produzione sta aumentando per soddisfare la crescente domanda. Il coinvolgimento tempestivo con produttori qualificati garantisce slot di produzione ed evita ritardi nei progetti.

Conclusione

L’invecchiamento delle infrastrutture elettriche non è un problema che si risolverà da solo attraverso una manutenzione incrementale. Le apparecchiature al centro del sistema di distribuzione di media tensione – gli interruttori automatici, le unità principali dell'anello, i collegamenti delle sbarre – hanno una vita utile limitata. Quando tale durata viene superata, il costo per mantenere in funzione le vecchie apparecchiature alla fine supera il costo per sostituirle con la tecnologia moderna.

La transizione ai moderni quadri di media tensione rappresenta un’opportunità per affrontare molteplici sfide contemporaneamente. La sostituzione di un interruttore automatico in olio con un interruttore automatico in vuoto elimina il rischio di incendio, riduce la manutenzione quasi a zero e garantisce 30 anni di servizio affidabile. La sostituzione di un'RMU SF₆ con un'RMU ad aria secca elimina la responsabilità ambientale, elimina gli oneri di conformità e rende l'installazione a prova di futuro rispetto a normative più restrittive. L'aggiunta del monitoraggio digitale e della comunicazione IEC 61850 trasforma il quadro da componente passivo a partecipante attivo nella gestione della rete.

Per COTENELE, supportare la modernizzazione dell'infrastruttura significa fornire interruttori automatici in vuoto e RMU senza SF₆ omologati, pronti per la documentazione e in produzione in serie. Significa collaborare con i servizi di pubblica utilità, gli operatori industriali e gli appaltatori EPC per specificare l'attrezzatura giusta per ciascuna applicazione e fornirla con il pacchetto di documentazione richiesto da consulenti e regolatori.

La griglia sta cambiando. Anche l’attrezzatura che lo controlla deve cambiare. La tecnologia esiste. La questione economica è chiara. L’unica variabile rimasta è la velocità con cui vengono implementati i programmi di modernizzazione, e il costo dell’attesa aumenta ogni anno.
