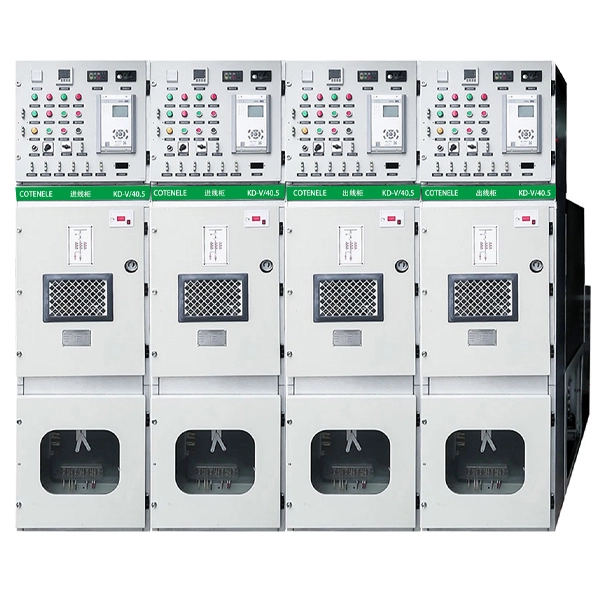

Sistema isolato con gas a media tensione 33KV

In qualità di grande produttore di apparecchiature elettriche, Cotenele è impegnata da molti anni nella ricerca e nello sviluppo di nuovi prodotti. Il sistema di isolamento in gas di media tensione da 33 KV è il nostro prodotto di nuova concezione con un livello di tensione massimo di 40,5 kv. Questa unità principale ad anello di media tensione è un quadro chiuso in metallo isolato in gas (C-GIS), la sua caratteristica principale è quella di sigillare completamente parti sotto tensione ad alta tensione come interruttori automatici sotto vuoto, interruttori isolanti e sbarre collettrici in acciaio inossidabile scatola del gas riempita di gas isolante.

Visualizza altro >> Invia richiesta >>

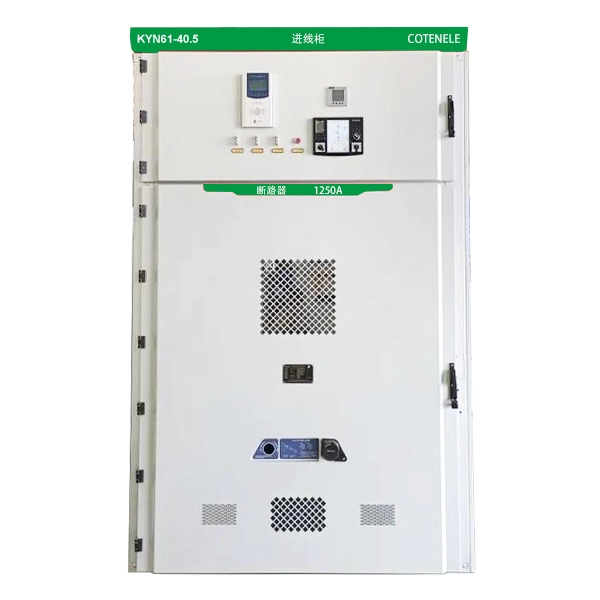

Pannelli metallici di media tensione da 33 KV

Essendo uno dei principali esportatori di quadri di media tensione in Cina, i prodotti Cotenele sono ampiamente distribuiti nei mercati globali. I pannelli di quadri metallici di media tensione serie KYN61-40.5 (Z) da 33 KV prodotti da Cotenele sono progettati per sistemi di alimentazione trifase CA 50 Hz. Vengono utilizzati per ricevere e distribuire energia elettrica in centrali elettriche, sottostazioni e locali di distribuzione di imprese industriali e minerarie, fornendo anche controllo, protezione e monitoraggio dei circuiti elettrici.

Visualizza altro >> Invia richiesta >>

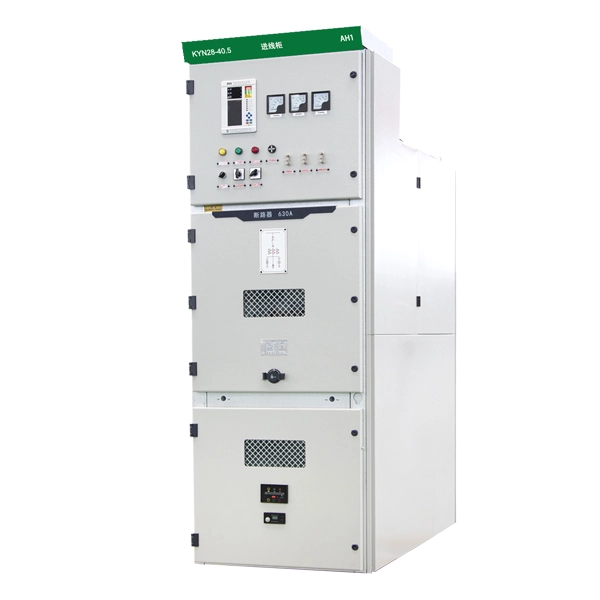

Quadro MT 33KV Quadro di media tensione

Il quadro di media tensione KYN28-40.5 è un nuovo prodotto sviluppato da Cotenele, con una tensione nominale fino a 40,5 kv. Questo tipo KYN28-40.5 di quadro di media tensione da 33 KV è destinato principalmente ai sistemi di alimentazione CA trifase con una tensione nominale di 40,5 kV e una frequenza di 50 Hz. Viene comunemente applicato nelle disposizioni a sbarre singole e sezionate. Il design del prodotto è conforme agli standard pertinenti come IEC 298 e GB3906-2006.

Visualizza altro >> Invia richiesta >>

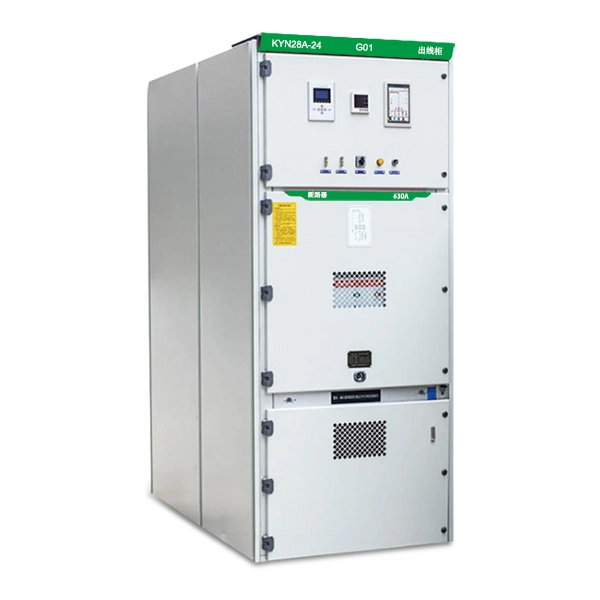

Quadro metallico rivestito di media tensione da 22 KV

Cotenele è impegnata da molti anni nella ricerca e nello sviluppo tecnologico nel campo dei quadri di media tensione e delle unità principali ad anello, coprendo una gamma completa di pannelli di quadri con tensioni nominali da 3,6 kV a 40,5 kV. I quadri rivestiti in metallo di media tensione serie KYN28-24 da 22 KV che abbiamo prodotto hanno una tecnologia avanzata, sono sicuri e affidabili, hanno una struttura ragionevole, prestazioni stabili ed sono facili da usare. È ampiamente utilizzato nelle centrali elettriche, nelle sottostazioni, nelle imprese industriali e minerarie e negli edifici commerciali.

Visualizza altro >> Invia richiesta >>

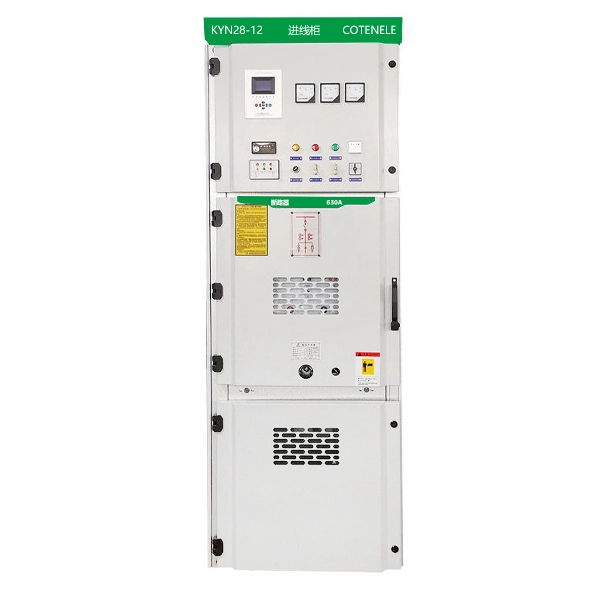

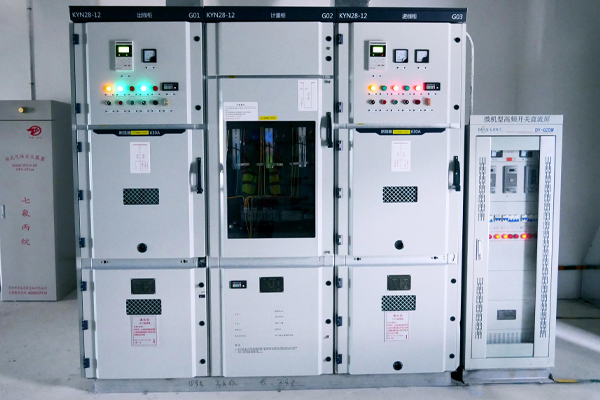

Quadro di media tensione rivestito in metallo per interni da 11 KV

Cotenele è una fabbrica di produzione di quadri elettrici che si trova nella città cinese di Wenzhou, forniamo quadri di media tensione rivestiti in metallo per interni serie kyn28-12 da 11KV e componenti principali interni come interruttore automatico sotto vuoto, interruttore di interruzione del carico, trasformatore di corrente e trasformatore di tensione ecc. al loro interno, i nostri prodotti elettrici hanno esportato molti paesi e regioni all'estero e sono ampiamente apprezzati dai nostri clienti.

Visualizza altro >> Invia richiesta >>

Quali sono i tipi di quadri di media tensione?

Quadri di media tensioneè un dispositivo elettrico essenziale per il controllo, la protezione e l'isolamento di apparecchiature elettriche con tensione nominale da 3,6 kV a 40,5 kV nelle reti di distribuzione elettrica.

Ne esistono diversi tipi in base all'applicazione, al costo e alle condizioni ambientali, inclusi quadri estraibili (montati al centro), quadri fissi, unità principali ad anello (RMU), quadri isolati in gas e quadri isolati solidi.

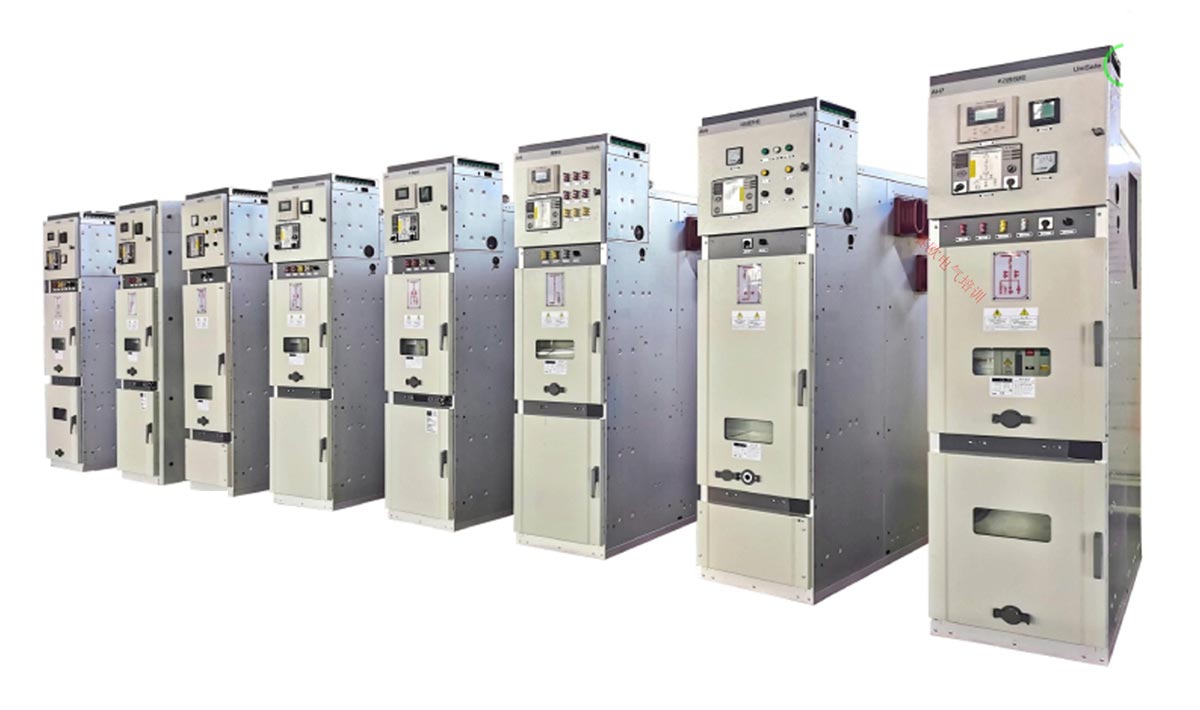

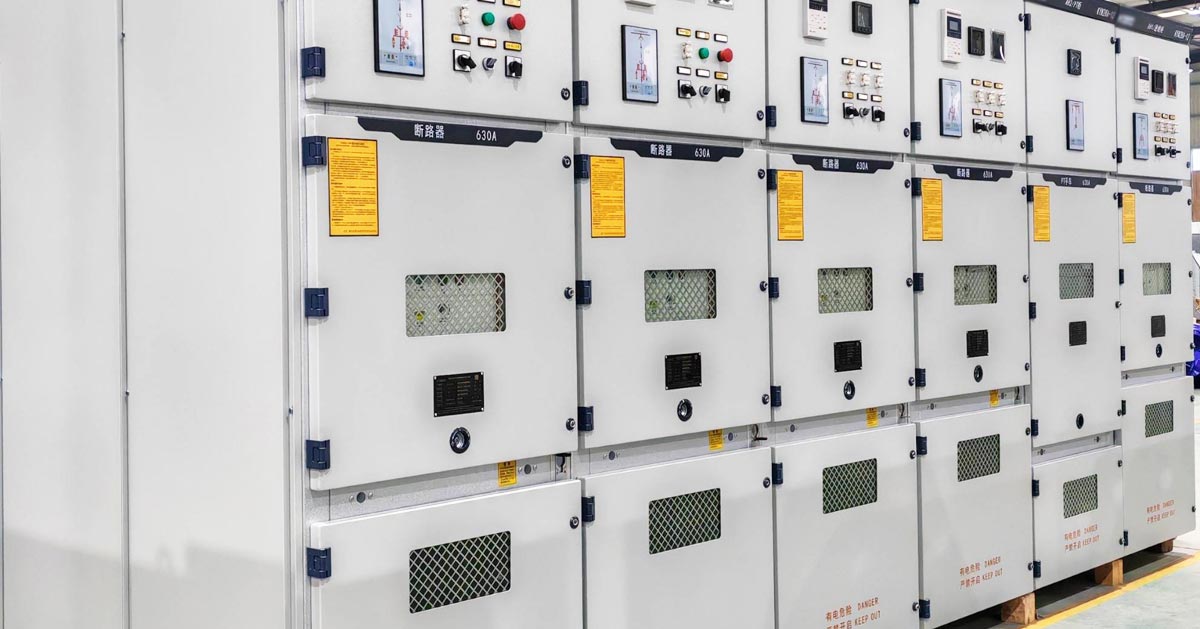

Medium-voltage Switchgea

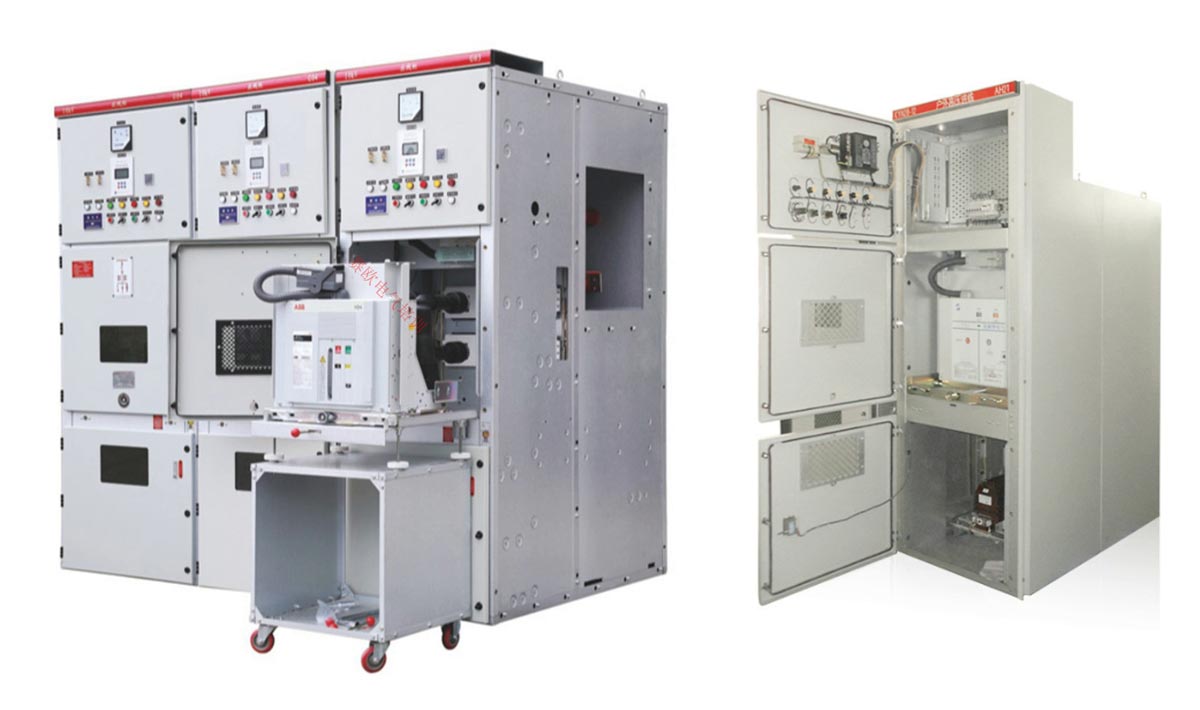

1. Quadri estraibili

L'interruttore in vuoto di questo quadro è solitamente installato su un carrello mobile, che può essere facilmente spostato dentro e fuori dall'armadio.

Il vantaggio principale è la rapidità di manutenzione e sostituzione: un interruttore difettoso può essere sostituito con un'unità di ricambio in pochi minuti, riducendo notevolmente i tempi di fermo.

I tipi estraibili, come KYN28 12, offrono anche configurazione flessibile e interblocchi meccanici affidabili. Sono ampiamente utilizzati nelle sottostazioni, negli impianti industriali e nei sistemi di distribuzione dei servizi pubblici dove sono richieste elevata affidabilità e facile manutenzione.

2. Quadri fissi

Il quadro fisso mantiene tutti i componenti primari installati permanentemente all'interno del quadro.

Questa struttura si traduce in costi di materiale e produzione inferiori, spesso dal 30 al 50% inferiori rispetto ai tipi estraibili.

Il compromesso è un tempo di riparazione più lungo, poiché qualsiasi guasto richiede la diseccitazione dell'intera sezione.

I tipi fissi (come XGN2 12) sono ancora ampiamente utilizzati in progetti con budget limitato, circuiti secondari o luoghi in cui le operazioni di commutazione sono poco frequenti.

3. Unità principali dell'anello (RMU)

Una RMU è un quadro compatto assemblato in fabbrica utilizzato principalmente nelle reti di distribuzione secondaria.

Invece degli interruttori automatici, la maggior parte delle RMU utilizza sezionatori di carico combinati con fusibili per la protezione del trasformatore.

Sono adatti per reti principali ad anello, sottostazioni compatte e installazioni in armadi esterni grazie alle loro dimensioni ridotte e al costo inferiore.

La limitazione principale è che non possono interrompere in modo indipendente elevate correnti di cortocircuito e fanno affidamento su fusibili o interruttori a monte per la protezione dai guasti.

4. Quadri isolati in gas (GIS)

I quadri isolati in gas racchiudono tutte le parti sotto tensione in un serbatoio sigillato riempito con gas isolante, in genere SF6 o nuove miscele ecologiche di aria secca o fluoronitrile.

Poiché il gas ha una rigidità dielettrica molto più elevata dell'aria, le apparecchiature GIS possono essere dal 50 al 70% più piccole rispetto ai quadri isolati in aria.

È completamente sigillato contro umidità, polvere e sale, rendendolo adatto ad ambienti difficili come aree costiere, sottostazioni sotterranee o piattaforme offshore.

Gli svantaggi sono costi iniziali più elevati e, nei sistemi basati su SF6, preoccupazioni ambientali.

5. Quadri solidi isolati

Nei progetti con isolamento solido, i conduttori ad alta tensione sono incorporati in resina epossidica o materiali solidi simili.

Ciò fornisce una struttura completamente sigillata e sicura al contatto, eliminando la dipendenza dagli spazi d'aria o dalla pressione del gas.

I quadri a isolamento solido sono immuni all'altitudine, all'umidità e all'inquinamento e non contengono SF6, il che li rende rispettosi dell'ambiente.

Sebbene il suo costo sia più elevato rispetto ai quadri convenzionali isolati in aria, offre un buon equilibrio tra sicurezza, compattezza e sostenibilità ed è ampiamente utilizzato negli edifici ecologici e nei progetti di reti intelligenti.

Principali differenze

Struttura: RMU estraibile vs fissa vs compatta vs serbatoio sigillato vs solido fuso
Mezzo isolante: aria, gas o resina epossidica solida
Componenti principali: interruttori automatici e sezionatori di carico
Priorità applicative: comodità di manutenzione, efficienza dei costi, risparmio di spazio, adattabilità ambientale

Comprendendo queste classificazioni, gli ingegneri possono selezionare il quadro di media tensione più adatto in base al budget, all'affidabilità, alle condizioni di spazio e all'ambiente operativo.

Tipo di quadro	Vantaggi principali	Principali differenze
Estraibile (montato al centro)	-Sostituzione rapida dell'interruttore (minuti) -Elevata flessibilità e interblocchi affidabili -Ampiamente utilizzato con buona disponibilità	-Interruttore su carrello mobile -Richiede più spazio per la manutenzione -Costo maggiore rispetto al tipo fisso
Fisso	-Costruzione semplice -Basso costo (30-50% più economico di quello estraibile) -Adeguato per operazioni poco frequenti	-Tutti i componenti installati in modo permanente -Tempi di inattività per riparazioni più lunghi -Ingombro maggiore grazie a sezionatori separati
Anello unità principale (RMU)	-Ingombro compatto -Costo iniziale basso -Adatto per reti ad anello e protezione di trasformatori (con fusibili)	-Utilizza interruttori-sezionatori, non interruttori automatici -Capacità di interruzione in cortocircuito limitata (si basa su fusibili o protezione a monte)
Isolamento in gas (GIS)	-Dimensioni molto ridotte (fino al 70% in meno rispetto all'isolamento in aria) -Sigillato contro umidità, polvere, sale -Ridotta manutenzione, alta affidabilità	-Parti sotto tensione in un serbatoio di gas pressurizzato (SF₆o gas ecologico) -Costi più elevati e, per motivi ambientali SF₆
Isolamento solido	-Esente da SF₆, rispettoso dell'ambiente -Immune all'altitudine, all'umidità, all'inquinamento -Superficie sicura al tocco, molto compatta	-Conduttori fusi in resina epossidica -Ancora relativamente costosi -Tecnologia più recente con meno produttori

Quali sono la struttura interna e i componenti principali dei quadri di media tensione?

Quattro scomparti funzionali

Vano sbarre: Situato nella parte posteriore superiore del quadro, raccoglie e distribuisce l'energia dalla sbarra principale.
Scomparto interruttore automatico/carrello a mano: ospita il carrello interruttore automatico, l'area chiave per il normale funzionamento e l'interruzione dei guasti.
Vano cavi: collega i cavi in entrata e in uscita e ospita trasformatori di corrente e sezionatori di terra.
Comparto strumenti/bassa tensione: installa dispositivi secondari di controllo, protezione e monitoraggio.

Componenti funzionali principali

Sbarra principale: raccoglie e distribuisce l'energia elettrica
Interruttore automatico/contattore: interrompe la corrente in condizioni normali o di guasto
Sezionatore/Interruttore di interruzione del carico: Fornisce l'isolamento o la commutazione sotto carico
Trasformatore di corrente/trasformatore di tensione: converte corrente e tensione elevate per la misurazione
Sezionatore di terra: garantisce una messa a terra sicura durante la manutenzione
Scaricatore di sovratensione: protegge da fulmini e sovratensioni di commutazione
Relè di protezione: rileva i guasti e invia segnali di intervento

Interblocco di sicurezza a cinque protezioni

Prevenire il funzionamento errato dell'interruttore automatico
Impedire lo spostamento dell'interruttore sotto carico
Impedire la chiusura del sezionatore di terra quando il circuito è sotto tensione
Evitare l'eccitazione del circuito quando il sezionatore di terra è chiuso
Impedire l'accesso ai compartimenti vivi

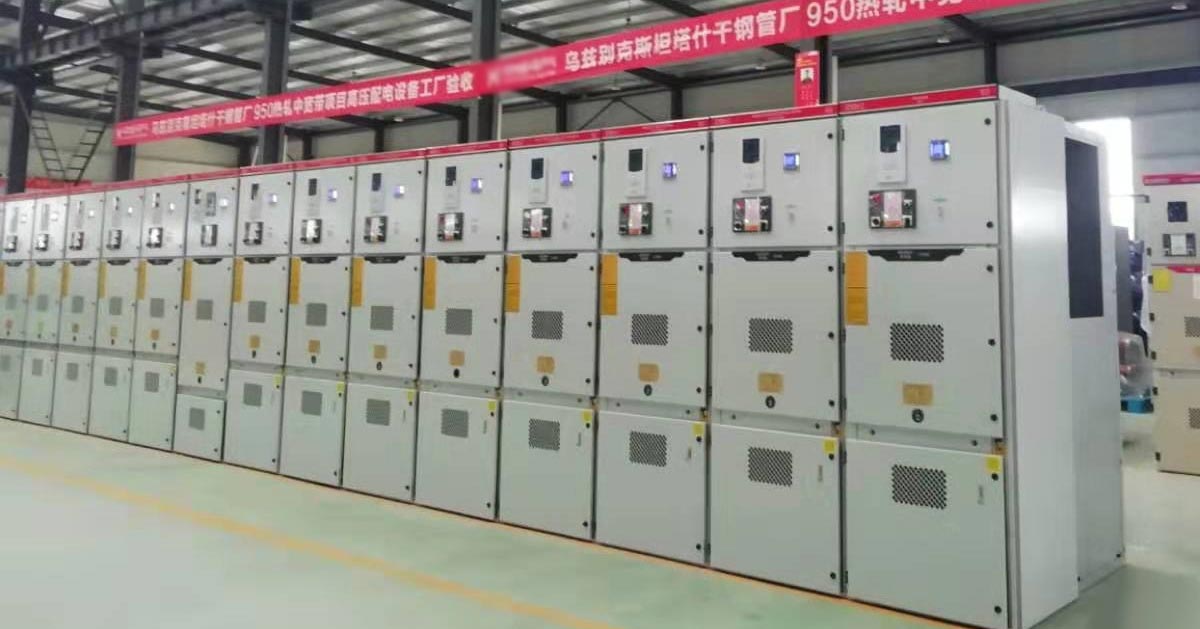

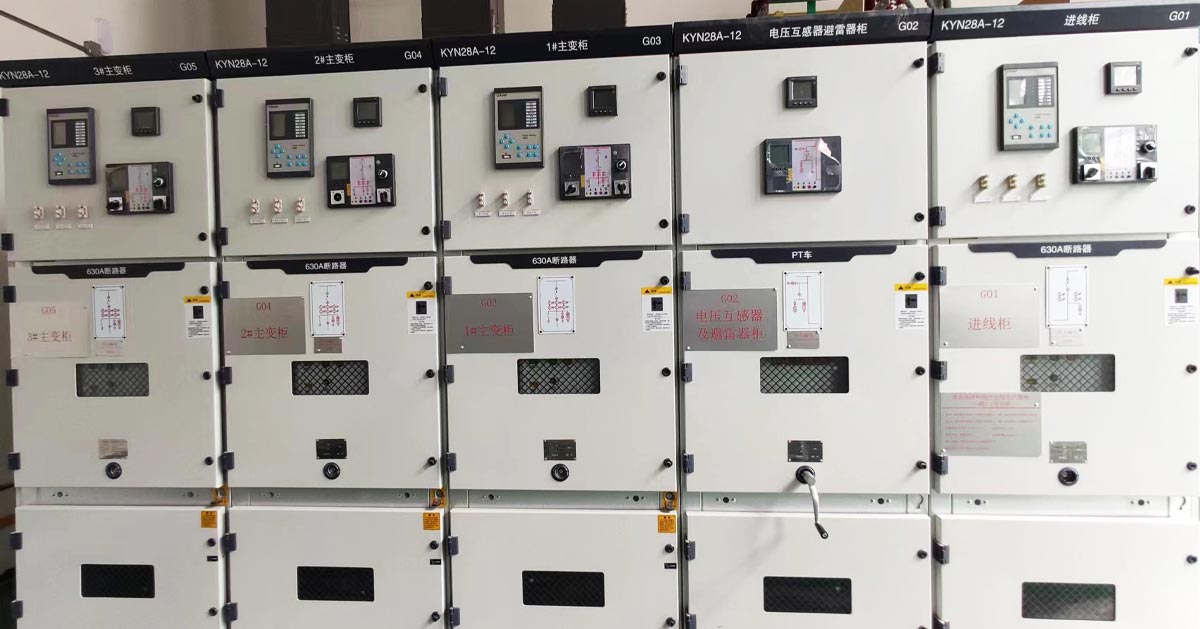

Medium-voltage Switchgea

Principali scenari applicativi

Sistemi energetici: nucleo delle reti di distribuzione urbane e industriali
Settore industriale: Energia stabile per l'industria siderurgica, petrolchimica, mineraria
Commerciale e infrastrutturale: edifici, ospedali, aeroporti, data center
Energie rinnovabili: integrazione solare ed eolica nei sistemi di rete
Ambienti speciali: piattaforme offshore, aree ad alta quota e ad alta umidità

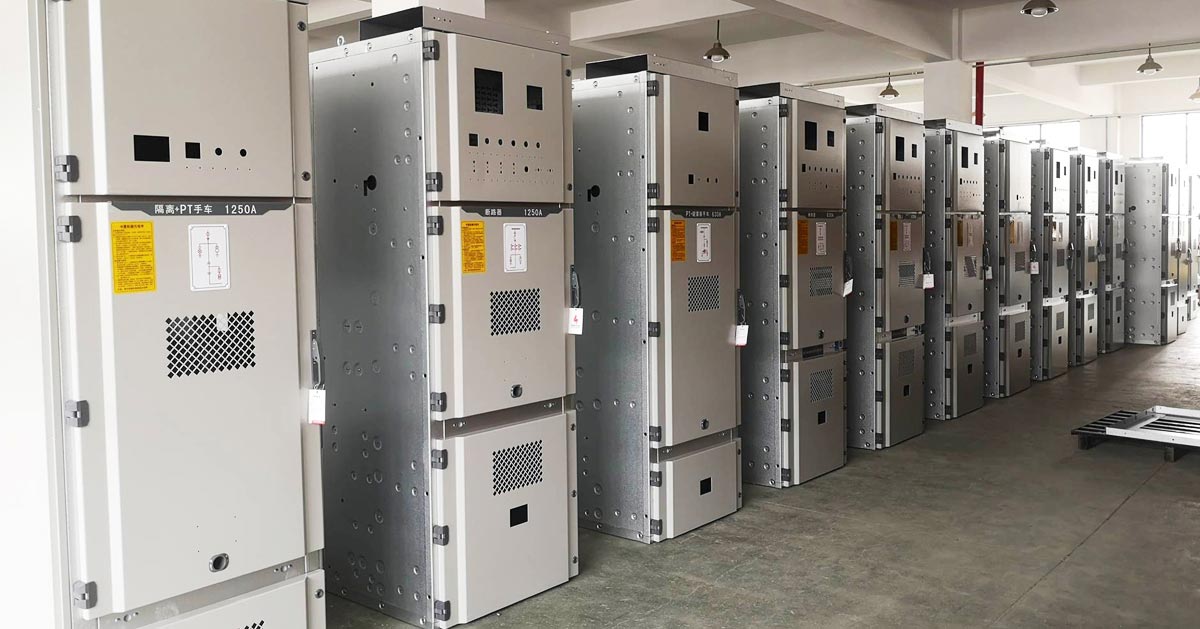

Medium-voltage Switchgea

Come scegliere il quadro di media tensione adatto?

1. Applicazione e ruolo della rete

La distribuzione primaria richiede un'elevata capacità di guasto e un funzionamento frequente. La distribuzione secondaria si concentra su dimensioni compatte e costi inferiori.

2. Manutenzione e tempi di inattività

I tipi estraibili supportano una manutenzione rapida. I tipi fissi richiedono tempi di inattività più lunghi durante la riparazione.

3. Condizioni ambientali

Isolamento in aria per aree interne pulite. GIS o isolamento solido per ambienti difficili.

4. Disponibilità di spazio

L'isolamento ad aria richiede più spazio. L'isolamento GIS o solido riduce lo spazio dal 50 al 70%.

5. Livello di errore

Livelli di guasto elevati richiedono sistemi basati su interruttori automatici. I livelli moderati possono utilizzare soluzioni RMU.

6. Budget e costo del ciclo di vita

I tipi fissi e RMU riducono i costi iniziali. Estraibili, GIS e con isolamento solido forniscono valore a lungo termine.

7. Requisiti ambientali e di sicurezza

I sistemi senza SF6 utilizzano un isolamento in gas solido o ecologico. I design completamente chiusi migliorano la sicurezza pubblica.

Scopo primario	Tipo di quadro consigliato
Sostituzione rapida dell'interruttore e alta affidabilità	Estraibile (montato al centro)
Costo più basso e funzionamento semplice	Fisso
Rete di distribuzione secondaria/anello compatta	Anello unità principale (RMU)
Ambiente difficile + ingombro ridotto	Isolamento in gas (GIS)
Esente da SF₆ +immunità a tutti i climi	Isolamento solido
