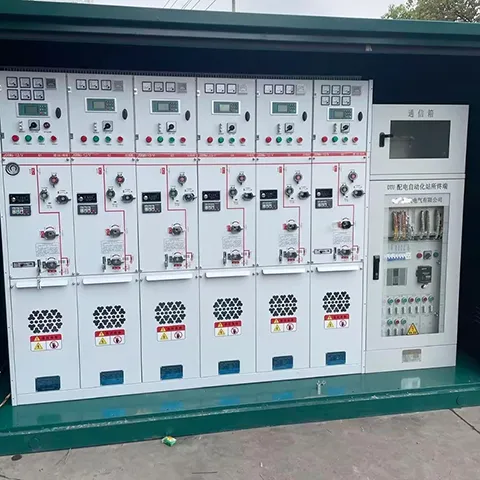

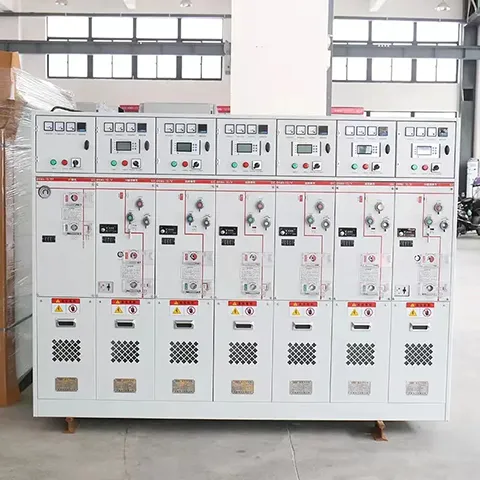

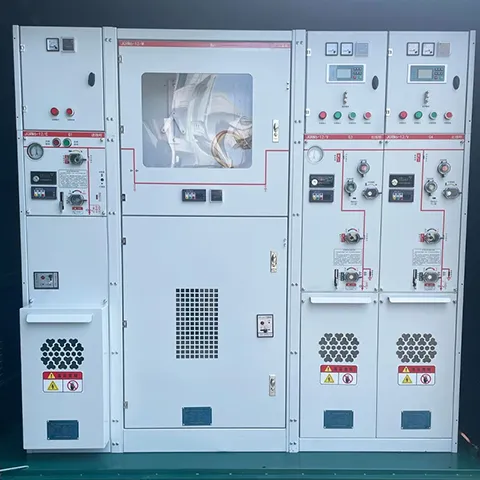

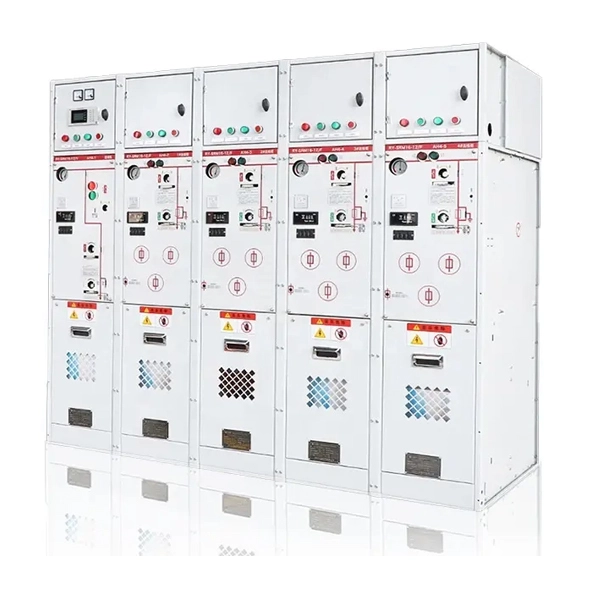

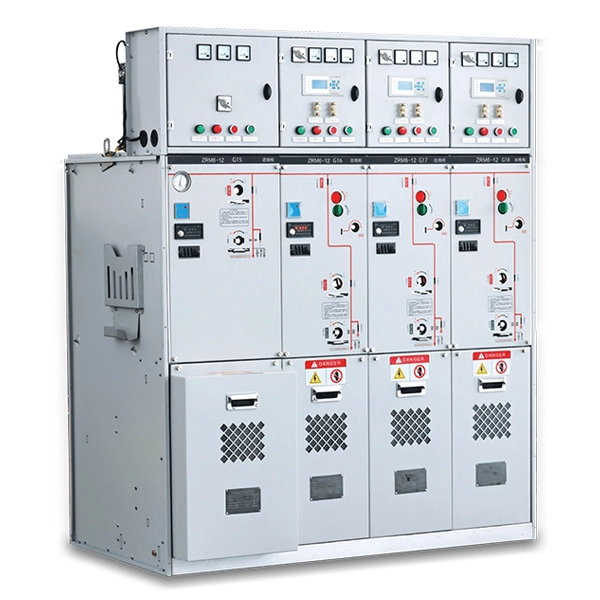

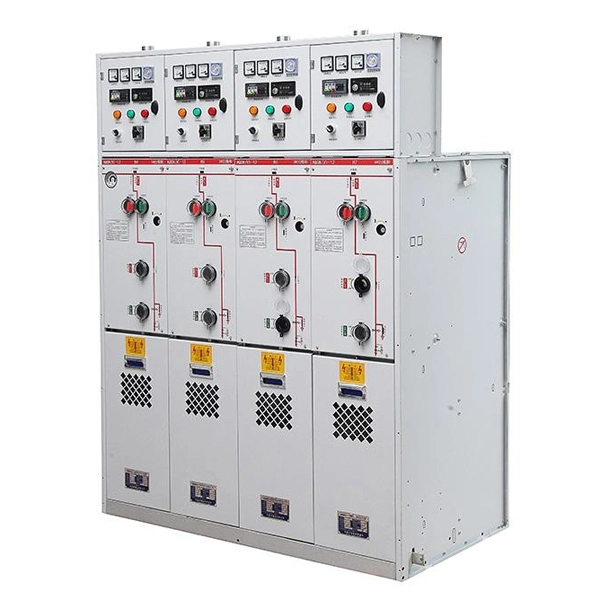

Quadro isolato in gas di media tensione da 11 KV
Cotenele è uno dei principali produttori di apparecchiature di distribuzione dell'energia in Cina, i nostri prodotti comprendono quadri LV e MV, unità principali ad anello e i loro componenti principali interni. Il quadro isolato in gas di media tensione da 11 KV ha una struttura compatta, è robusto e durevole e ha prestazioni sicure e stabili. Ampiamente utilizzato nella distribuzione elettrica urbana, negli edifici commerciali, negli impianti eolici e solari e nei siti industriali con spazio limitato.
I quadri isolati in gas sono uno dei prodotti chiave di Cotenele. Il quadro isolato in gas di media tensione da 11 KV è una soluzione compatta di distribuzione dell'energia di media tensione con involucro metallico in cui tutti i componenti sotto tensione, inclusi interruttori automatici, sezionatori e sbarre collettrici, sono sigillati all'interno di un serbatoio in acciaio inossidabile a tenuta di gas riempito di gas isolante. Questo design completamente sigillato offre una protezione superiore contro fattori ambientali quali umidità, nebbia salina, polvere e piccoli animali, garantendo che C-GIS funzioni in modo affidabile anche in condizioni difficili.
C-GIS è ampiamente utilizzato nelle reti di distribuzione elettrica urbana, grattacieli, sottostazioni sotterranee, parchi eolici, impianti solari e strutture industriali dove lo spazio è limitato e l'affidabilità è fondamentale. La sua combinazione di compattezza, robustezza e basso costo del ciclo di vita lo rende la scelta preferita per i sistemi di distribuzione a media tensione.
I prodotti C-GIS di Cotenele sono conformi ai seguenti principali standard nazionali e internazionali:
GB/T11022
GB3906
CEI 62271-200
CEI 62271-100
I parametri tecnici del quadro isolato in gas
| Categoria dei parametri | Nome del parametro | Valore | Osservazioni |
| Elettrico di base | Tensione nominale | 12 chilovolt | |
| Frequenza nominale | 50/60 Hz | Opzionale | |
| Corrente nominale | 630~3150 A | Fino a 4000A per esecuzioni speciali | |
| Livello di isolamento | Tensione di tenuta a frequenza industriale di 1 minuto (fase-fase e terra) |
42 chilovolt | Interruzione di isolamento: 48KV |
| Tensione di resistenza all'impulso di fulmine (fase- fase e terra) |
75 chilovolt | Rottura di isolamento: 85KV | |
| Resistenza alla frequenza di alimentazione del circuito ausiliario Voltaggio |
2KV | Circuiti di controllo e ausiliari | |
| Capacità di commutazione | Corrente di interruzione nominale di cortocircuito | 25/31,5/40 KA | Interruttore automatico |
| Corrente nominale di tenuta di breve durata / Durata |
20~40 KA/3~4s | ||
| Corrente di tenuta di picco nominale | 50~100KA | Stabilità dinamica | |
| Corrente di cortocircuito nominale | 50~100KA | ||
| Corrente di trasferimento nominale (interruttore-fusibile combinazione) |
1750 A | ||
| Meccanica e tenuta | Vita meccanica (interruttore automatico) | ≥10.000 operazioni | Tipo sottovuoto |
| Durata meccanica (interruttore di carico) | ≥5.000 operazioni | SF₆puffer o vuoto | |
| Vita meccanica (sezionatore/messa a terra Interruttore) |
≥3.000 operazioni | Interruttore a tre posizioni | |
| Pressione nominale del gas SF₆(manometro a 20℃) | 0,02~0,05 MPa | ||
| Tasso annuo di perdita di gas SF₆ | ≤0,01%~0,1% | Leader del settore: ≤0,01% | |
| Protezione e sicurezza | Grado di protezione del compartimento del gas | IP67 | Immersione temporanea a tenuta di polvere |
| Grado di protezione della custodia | IP4X/IP41 | Protezione >1mm solidi | |
| Resistenza ai guasti da arco interno | 31,5 KA/0,5~1 s | ||
| Ambientale Condizioni |
Temperatura ambiente | -25℃~+40℃ | Gamma più ampia su richiesta |
| Altitudine | ≤3000 mt | Declassamento sopra i 1000 m | |
| Umidità relativa | Media giornaliera ≤ 95% | Media mensile ≤ 90% | |
| Dimensioni tipiche | Larghezza×Profondità×Altezza | ~375~600×750~1400×1300~2500 millimetri | Varia in base alla valutazione attuale |
Qual è il principio del quadro isolato in gas?
Il principio di funzionamento principale dei quadri isolati in gas di media tensione da 11 KV e delle unità principali ad anello è quello di isolare fisicamente le parti sotto tensione dall'ambiente esterno.
Principio di funzionamento: le parti sotto tensione dei quadri isolati in gas o delle unità principali ad anello come interruttori automatici, sezionatori e sbarre collettrici sono sigillate all'interno di una scatola di gas in acciaio inossidabile a tenuta di gas riempita con gas isolante pressurizzato, che sostituisce l'aria tradizionale come mezzo isolante, rendendo l'apparecchiatura immune alle influenze ambientali.
Isolamento ed estinzione dell'arco: il gas isolante nella scatola del gas (ad esempio, SF₆, N₂, aria secca) fornisce un eccellente isolamento. Quando il circuito si apre, viene generato un arco e un'ampolla sotto vuoto spegne efficacemente l'arco per garantire una disconnessione sicura.
Componenti chiave: Una tipica unità C-GIS è costituita principalmente dal serbatoio del gas, dagli elementi di commutazione (interruttore automatico in vuoto, sezionatore, ecc.), dal meccanismo di comando, nonché da un vano di controllo a bassa tensione e un vano cavi.
Quali sono i vantaggi dei quadri isolati in gas o delle unità principali ad anello?
Rispetto ai tradizionali quadri isolati in aria, i quadri isolati in gas di media tensione da 11 KV presentano molti vantaggi significativi.
In primo luogo, il gas isolante pressurizzato ha una rigidità dielettrica da due a tre volte quella dell'aria. Utilizzando questo tipo di gas come SF₆, N₂, l'aria secca può migliorare significativamente le prestazioni di isolamento. A livelli di tensione più elevati, questo vantaggio è più pronunciato, il che ha la caratteristica di dimensioni più compatte e questo ci aiuterà a sviluppare dispositivi più piccoli e salvaspazio.
In secondo luogo, oltre alle eccellenti prestazioni di isolamento, il gas pressurizzato può anche migliorare la capacità di estinzione dell'arco, migliorando così le prestazioni di interruzione del circuito.
In terzo luogo, la struttura completamente sigillata e a tenuta d'aria consente al quadro stesso di resistere a fattori ambientali dannosi esterni come condensa, inquinamento, piccoli animali e inquinanti chimici. Pertanto, può funzionare in modo affidabile in ambienti difficili o impegnativi. Nel 2002 si è verificata una grave inondazione nel fiume Elba in Germania, ma le unità gonfiabili dei quadri di comando allagate hanno ripreso rapidamente a funzionare, dimostrando la capacità di funzionamento affidabile e sicura degli armadi isolati in gas in ambienti difficili.
Rispetto all’AIS tradizionale, il C-GIS mostra vantaggi significativi in diverse dimensioni, ma presenta anche alcune limitazioni
Quali sono i vantaggi del prodotto per il quadro KYN61-40.5?
| Aspetto | C-GIS | AIS |
| Dimensioni e impronta | Compatto: circa 1/3 del volume dell'AIS, con un notevole risparmio di spazio nella sottostazione. | Grande: richiede spazio considerevole per le distanze tra fase e fase e tra fase e terra. |
| Ambientale Adattabilità |
Eccellente: completamente sigillato, grado di protezione elevato, resistente alla condensa, all'inquinamento, alla nebbia salina e ai piccoli animali. Ideale per ambienti difficili (all'aperto, costieri, ad alta quota). | Scarso: struttura aperta, sensibile alle condizioni ambientali; soggetto a problemi di condensa nelle aree umide. |
| Costo di manutenzione | Molto basso: i componenti principali non richiedono manutenzione, riducendo notevolmente le ispezioni manuali e gli interventi di manutenzione; minori costi del ciclo di vita. | Superiore: richiede pulizia, ispezione e manutenzione regolari. |
| Sicurezza | Molto alto: parti sotto tensione completamente chiuse, riducendo il rischio di scosse elettriche per gli operatori; elevata sicurezza operativa. | Moderato: parti sotto tensione esposte che comportano determinati rischi per la sicurezza. |
| Ambientale Cordialità |
Tendenze: il tradizionale SF₆ ha un elevato potenziale di riscaldamento globale, ma nuovi gas ecologici (aria secca, N₂) stanno diventando mainstream, consentendo reti “verdi”. | Meglio: nessuna emissione di gas serra. |
| Investimento iniziale | Superiore: la tecnologia complessa e l'elevata precisione di produzione comportano costi di approvvigionamento più elevati rispetto all'AIS. | Inferiore: tecnologia matura, relativamente conveniente. |
| Manutenzione Convenienza |
Scomodo: i componenti interni non sono visibili; i guasti interni sono più difficili da individuare e riparare, con conseguenti tempi di interruzione più lunghi. | Conveniente: componenti visibili, guasti facili da individuare e sostituire. |

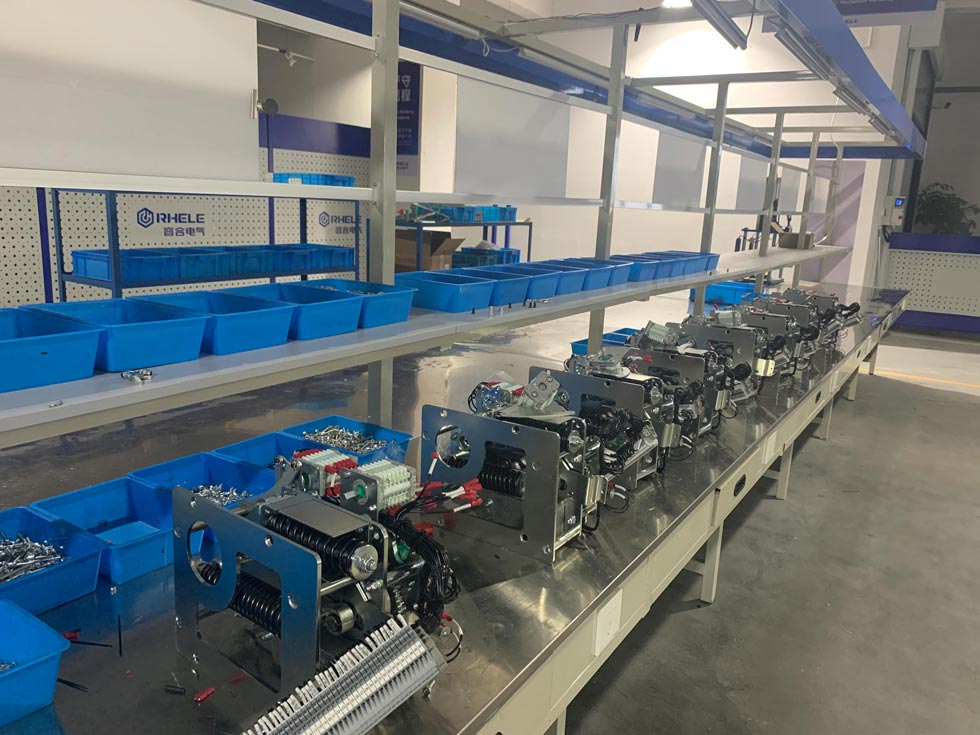

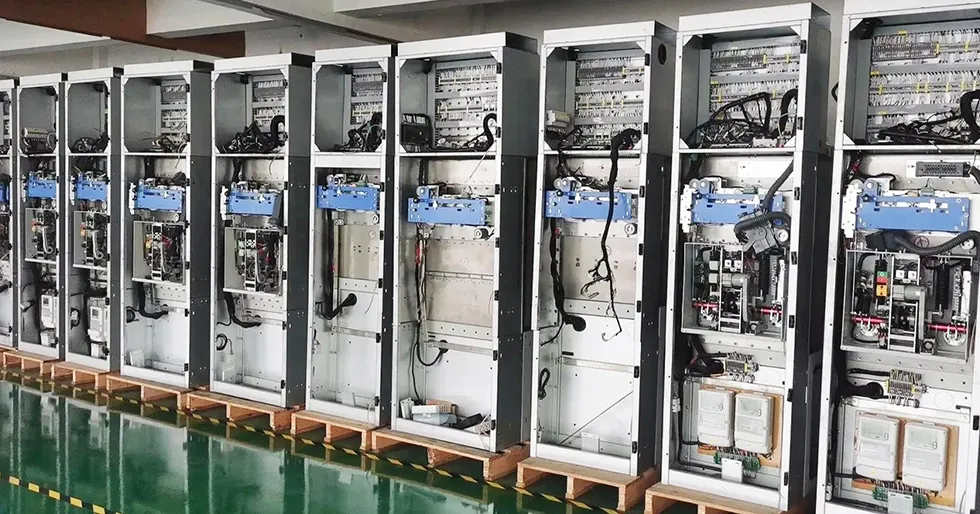

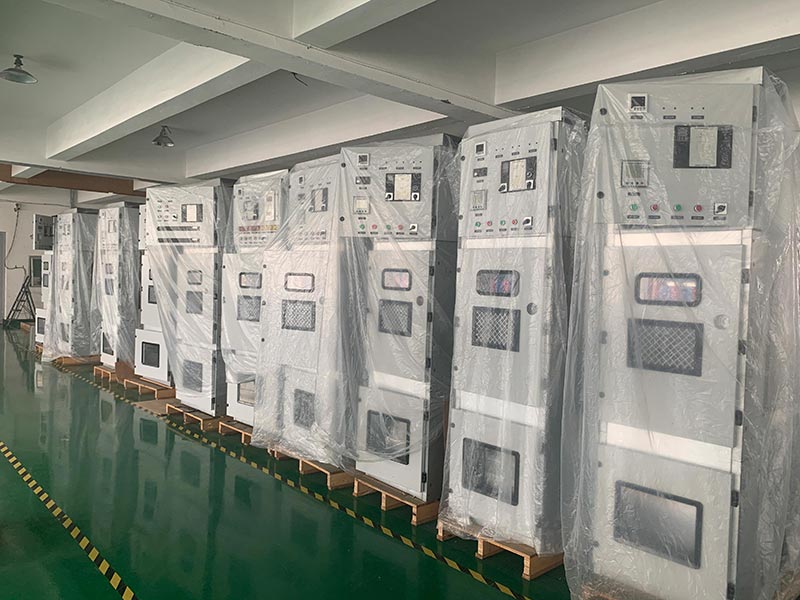

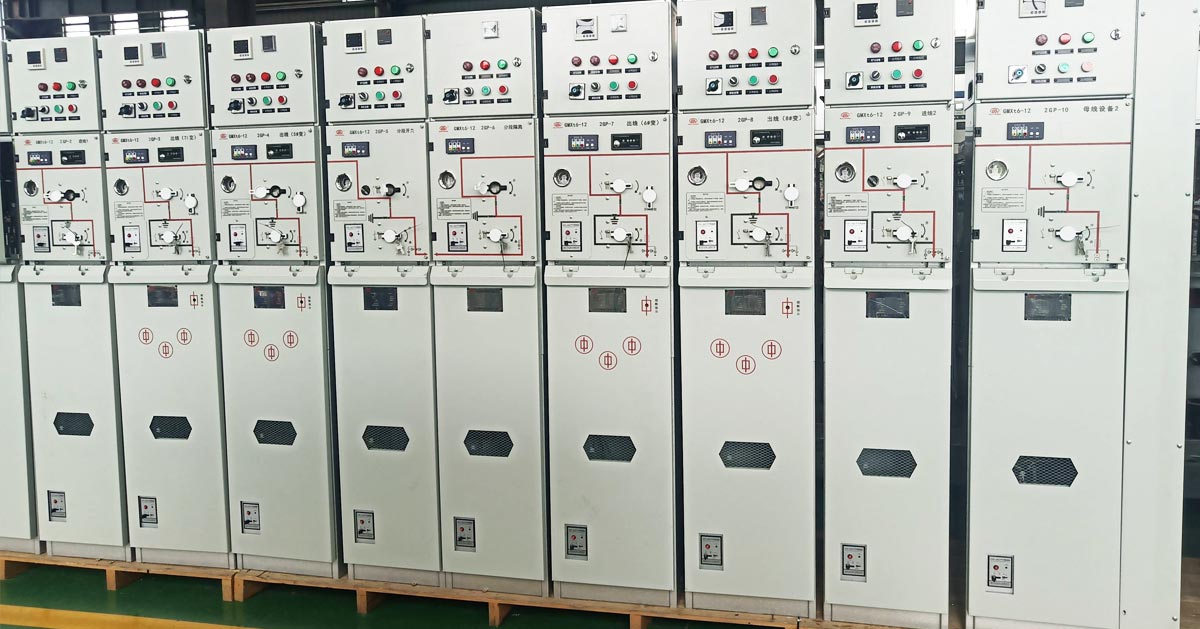

Laboratorio di produzione

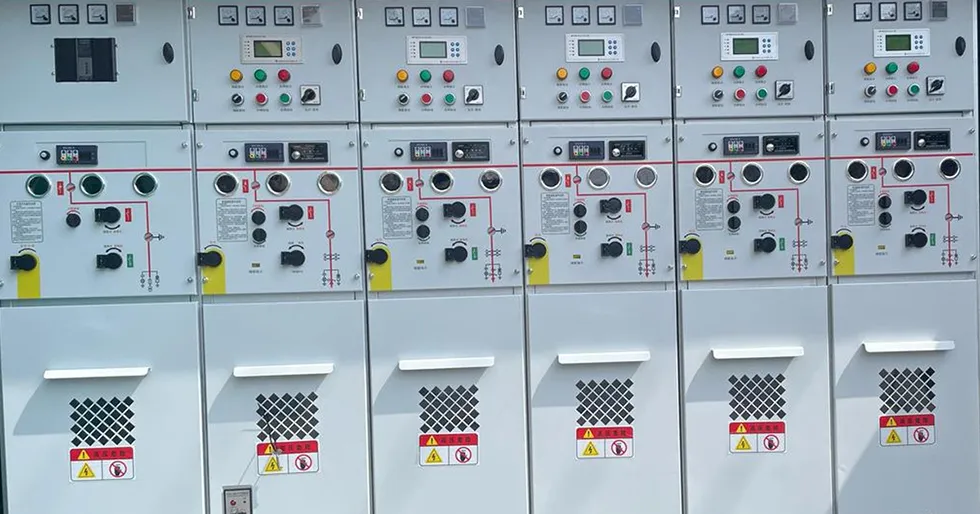

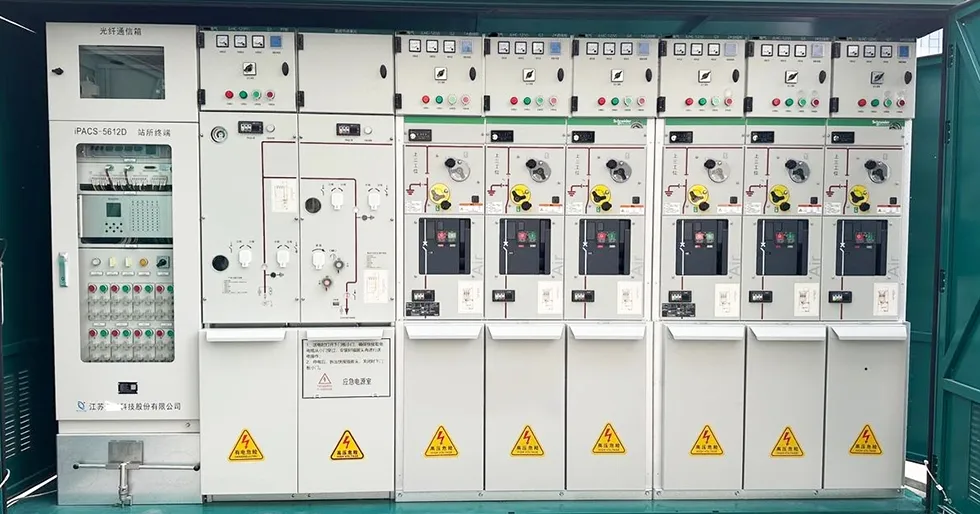

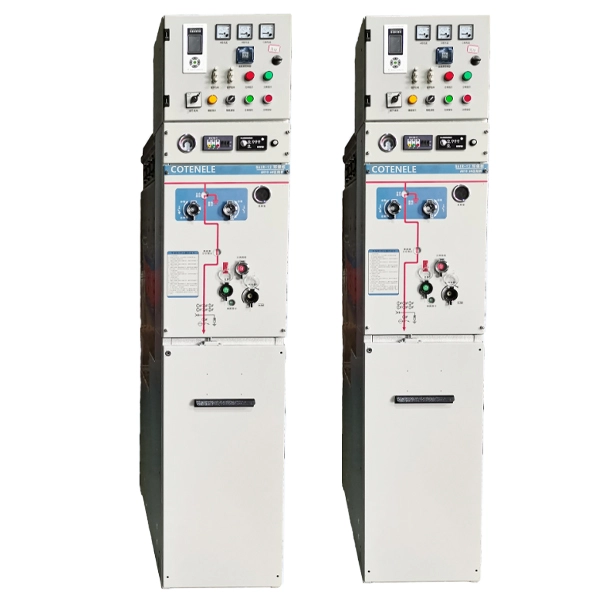

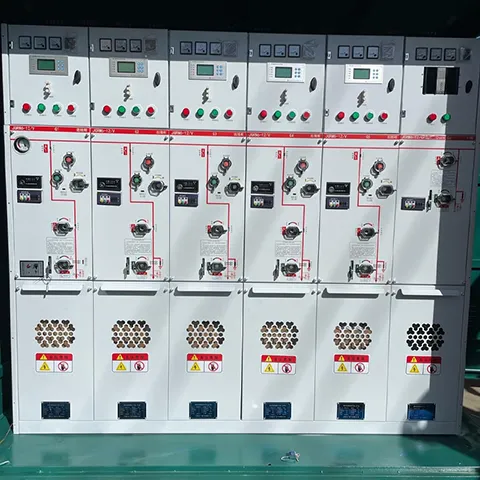

Spettacoli di prodotti
