Unità principale ad anello ecologica da 36 KV

Cotenele è un grande produttore di unità principali ad anello ecologico (RMU) da 36 KV in Cina e le nostre RMU a media tensione hanno esportato molti paesi e regioni in Europa e America. Le unità principali ad anello isolate in gas ecologiche sono prive di SF6, adottano aria secca o N2 come mezzo isolante e rappresentano un'alternativa ai tradizionali quadri MT isolati in SF₆. Una RMU ospita dispositivi di commutazione di media tensione in un armadio chiuso in metallo, principalmente commutando correnti di carico, interrompendo correnti di cortocircuito e correnti di trasformatori a vuoto. Questi quadri di media tensione e unità principali ad anello che produciamo sono conformi agli standard internazionali pertinenti, come: serie IEC 62271, regolamento UE sui gas fluorurati (UE) 2024/573, serie IEEE/ANSI C37.20, standard UL/NEMA.

Che cos'è un'unità principale ad anello ecologica (RMU) da 36 KV?

Un'unità principale ad anello isolata in gas ecologica da 36 kV è un gruppo di quadri di distribuzione di media tensione con una tensione nominale di 36 kV, che utilizza un gas ecologico (in sostituzione di SF₆) come mezzo isolante, tecnologia di interruzione del vuoto per l'interruzione della corrente e con tutte le parti sotto tensione ad alta tensione e gli elementi di commutazione sigillati ermeticamente all'interno di un serbatoio del gas in acciaio inossidabile.

Caratteristiche principali:

1. Tensione nominale: 36 kV (copre anche 24 kV, 40,5 kV, ecc., ad esempio XGN-24/36)

2. Mezzo isolante: aria secca, aria pulita, azoto o miscele di gas a basso GWP come C4/CO₂ o C5/CO₂

3. Metodo di estinzione dell'arco: ampolla sotto vuoto

4. Costruzione: serbatoio del gas in acciaio inossidabile completamente sigillato; grado di protezione fino a IP67

5. Standard di progettazione: conforme agli standard IEC e GB/T

6. A differenza dei tradizionali quadri isolati in gas SF₆, la versione ecologica conserva tutti i vantaggi dei quadri isolati in gas (GIS): struttura compatta, funzionamento esente da manutenzione, forte adattabilità ambientale, eliminando completamente il gas SF₆ ad alto GWP.

Ambito di applicazione:

L'unità principale ad anello isolata in gas ecologica da 36 kV viene utilizzata principalmente negli scenari di distribuzione dell'energia secondaria a media tensione e di alimentazione dei terminali.

1. Reti di distribuzione urbana:

Questa unità principale ad anello isolata in gas ecologica viene utilizzata principalmente negli scenari di rete ad anello della rete di distribuzione urbana, stazioni di commutazione e scatole di distribuzione dei cavi.

2. Generazione di energia rinnovabile:

• Parchi eolici: l'RMU ecologico da 36 kV è particolarmente adatto per parchi eolici offshore e onshore. È un punto di connessione molto importante tra le turbine eoliche e la rete elettrica, ciò garantirà una trasmissione di energia sicura ed efficiente e può resistere ad alta salinità, elevata umidità e ambienti marini difficili.
• Impianti fotovoltaici (PV): l'RMU ecologico isolato in gas da 36 kV funge da interfaccia tra l'array fotovoltaico e la rete, fornendo funzioni di commutazione e protezione, isolando l'array fotovoltaico per la manutenzione o la risoluzione dei problemi e gestendo il flusso di corrente dall'array alla rete.

3. Applicazioni industriali e commerciali:

L'RMU ecologica isolata in gas da 36 kV è molto adatta per imprese industriali, industria leggera, prodotti petrolchimici, data center, grandi miniere, aeroporti, ferrovie, distretti commerciali, grattacieli e altre sottostazioni e siti di distribuzione di energia.

4. Infrastrutture di trasporto:

Questa RMU ecologica può resistere a condizioni difficili come vibrazioni, corrosione e umidità, che possono garantire un'alimentazione elettrica sicura e stabile delle infrastrutture di trasporto. Pertanto, è comunemente utilizzato nei sistemi di alimentazione per autostrade, metropolitane, trasporto ferroviario e sottostazioni di busta.

5. Applicazioni ambientali speciali:

Tutti i componenti di media tensione di questa unità principale ad anello ecologica da 36 kV sono sigillati in un involucro metallico riempito di gas isolante e le loro prestazioni non sono influenzate da fattori ambientali esterni. Particolarmente adatto per ambienti ad alta quota, molto freddi, umidi e inquinati, è ampiamente utilizzato in scenari di utilizzo particolarmente difficili come aree ad alta quota e parchi eolici offshore.

I principali vantaggi del prodotto:

1. Ecologico: questa unità principale ad anello isolato in gas ecologica da 36 kV utilizza una miscela di gas di aria secca, N2 o emissioni di gas della camera a bassa temperatura per eliminare le emissioni di gas serra di esafluoruro di zolfo e supportare la riciclabilità durante l'intero ciclo di vita.

2. Sicuro e affidabile: questa unità principale ad anello ecologica può resistere a pressione zero (anche a pressione atmosferica) ed è dotata di un serbatoio di stoccaggio in acciaio inossidabile IP67 completamente sigillato, che non viene influenzato da umidità, nebbia salina e inquinamento.

3. Compatta e modulare: questa unità principale ad anello ecologica è di dimensioni molto compatte, con un singolo serbatoio di stoccaggio largo fino a 420 millimetri e lati/superiori espandibili per facili aggiornamenti della rete.

4. Esente da manutenzione: i componenti principali di questa unità principale ad anello a media tensione non richiedono una manutenzione regolare; La bassa resistenza del circuito può ridurre la perdita di energia e i costi operativi.

5. Intelligente: questa unità principale ad anello isolata in gas ecologica da 36 kV supporta il monitoraggio remoto, l'integrazione SCADA, i sensori IoT e la manutenzione predittiva basata sull'intelligenza artificiale.

6. Forte adattabilità ambientale: questa unità principale ad anello ecologica può funzionare stabilmente in un intervallo di temperature compreso tra -40 ° C e +50 ° C, può funzionare in ambienti fino a 3000 metri sopra il livello del mare e può funzionare normalmente in ambienti costieri o marini difficili.

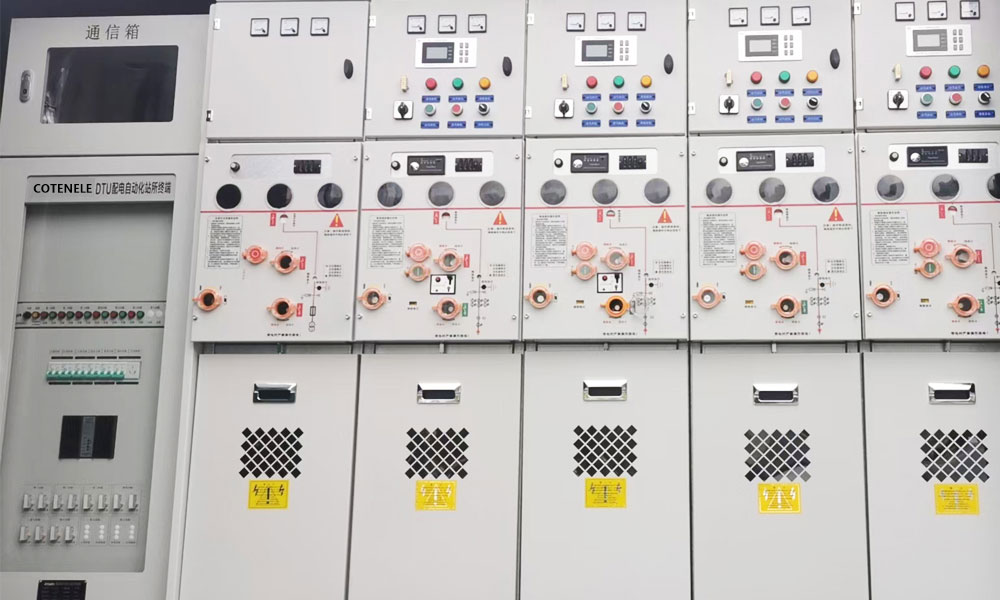

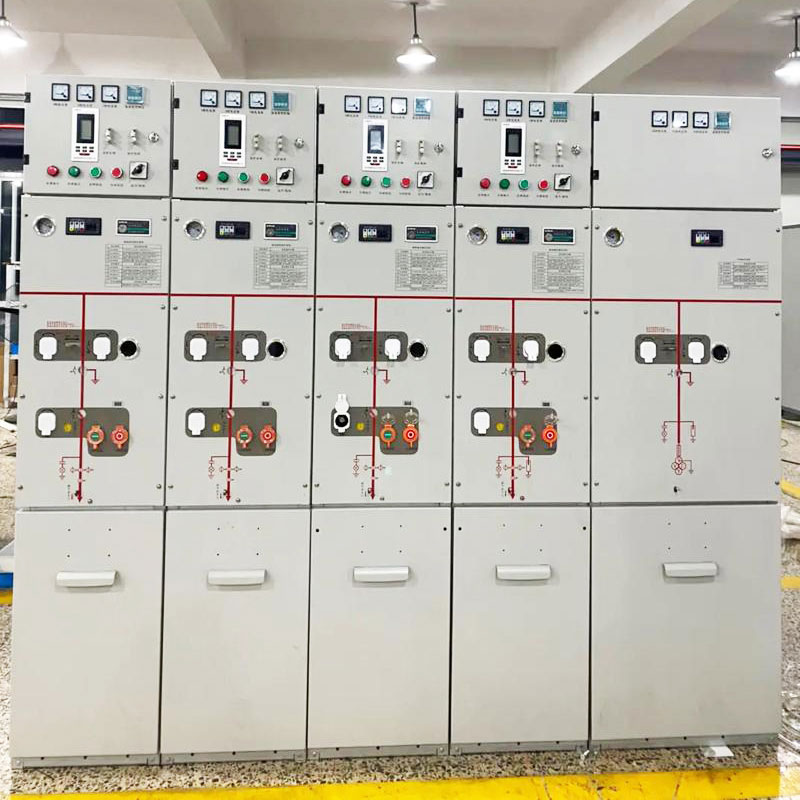

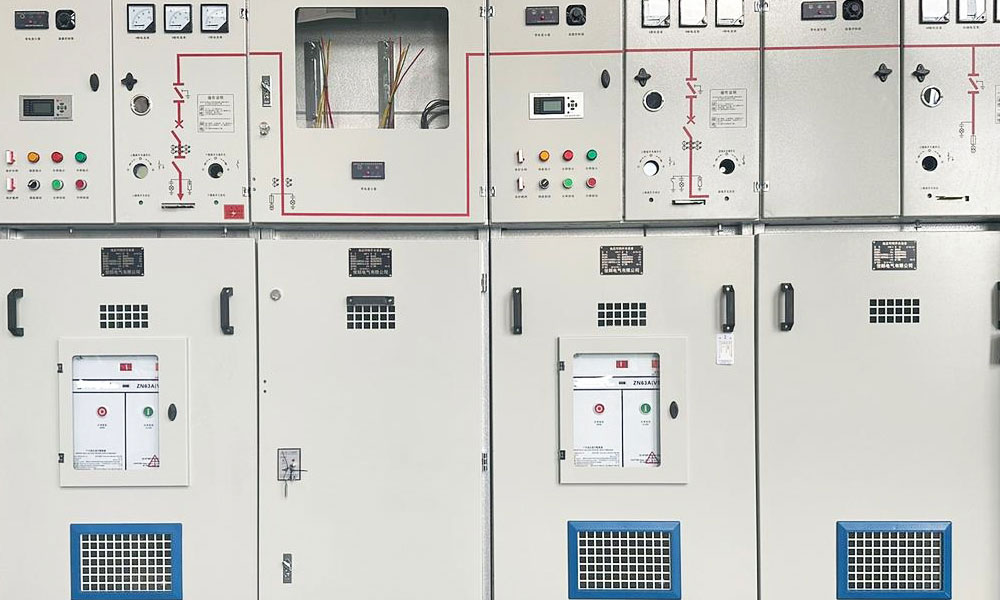

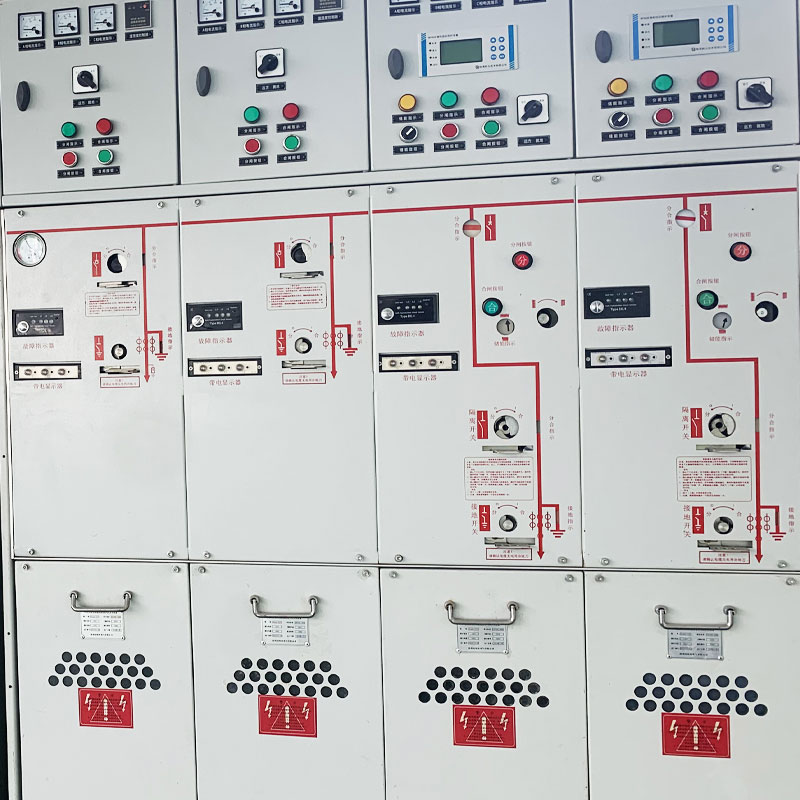

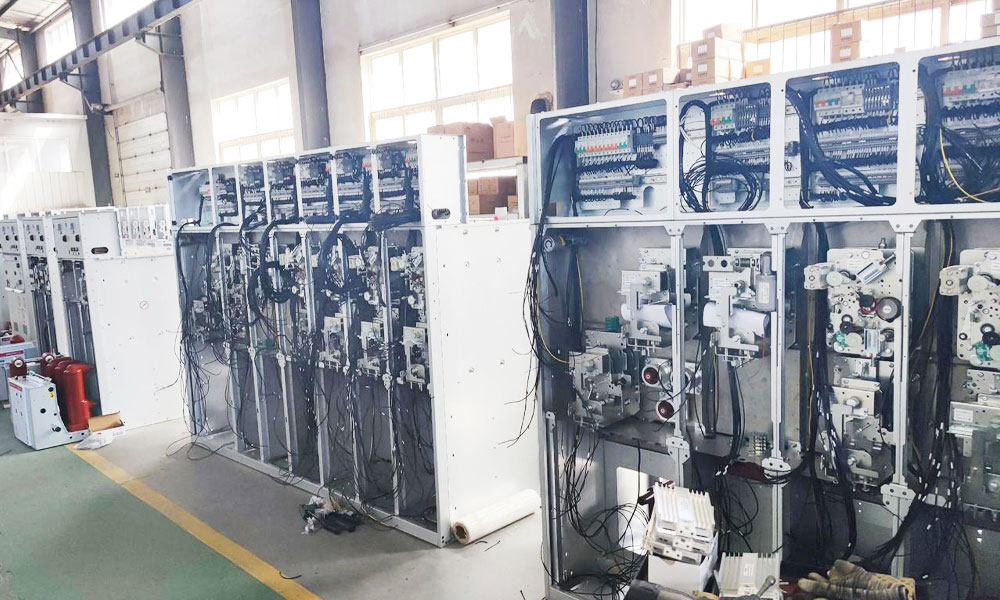

Il nostro laboratorio
