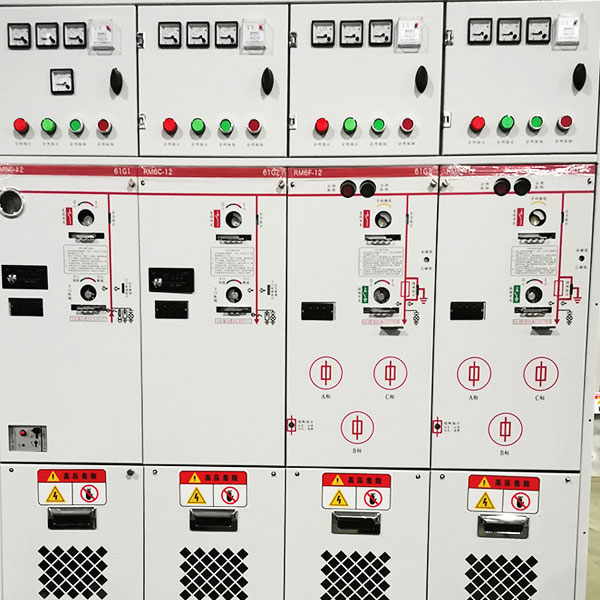

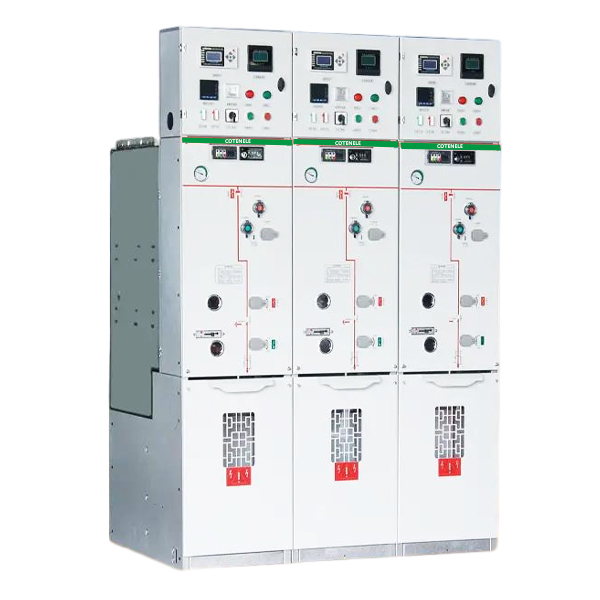

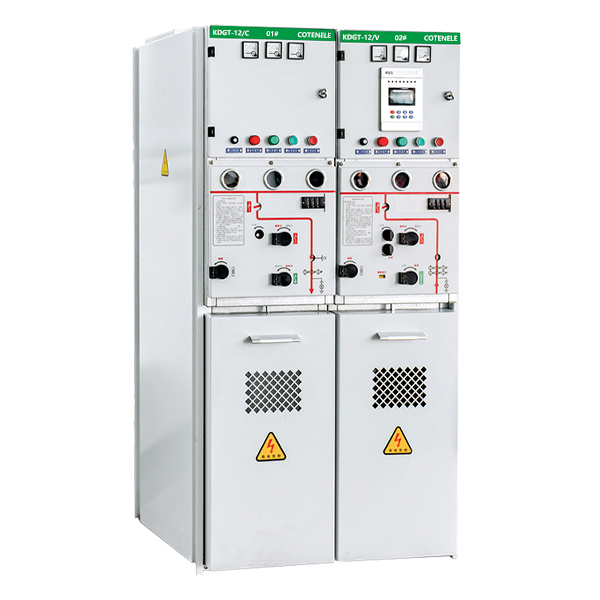

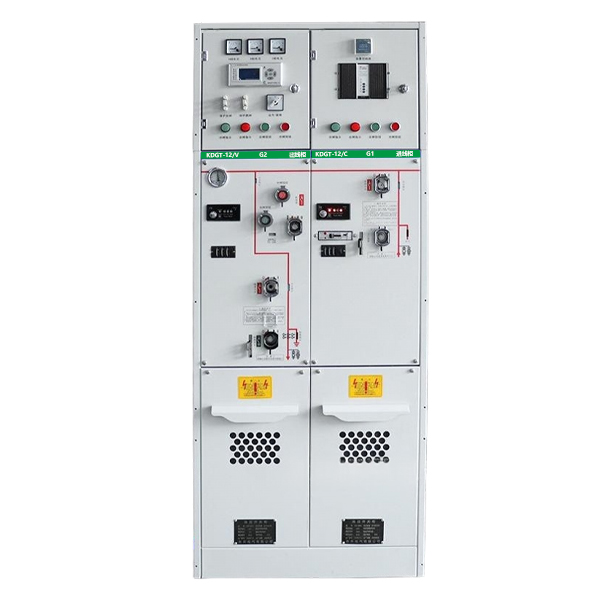

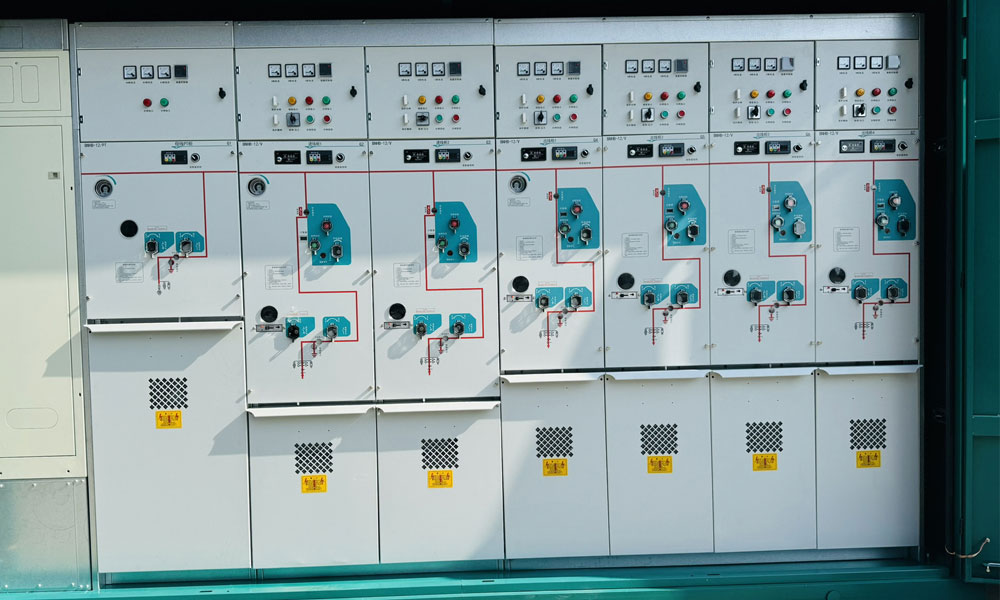

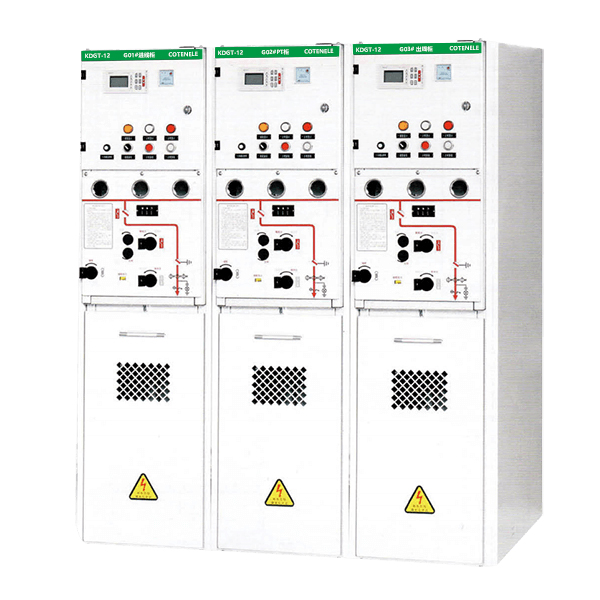

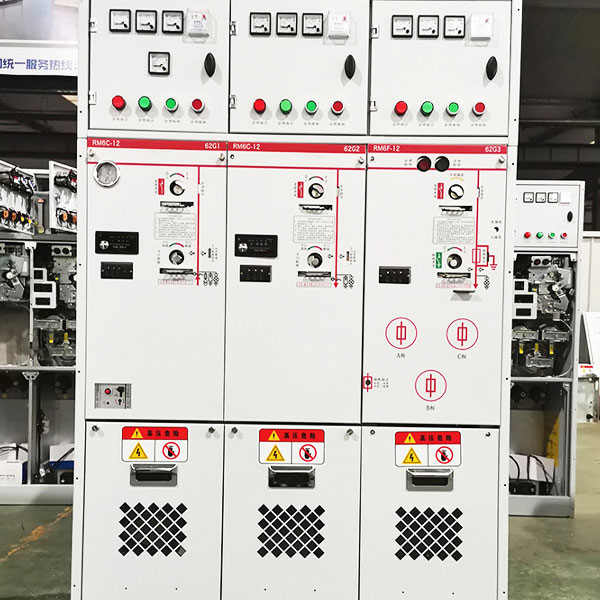

Unità principale ad anello isolato solido di media tensione
Per molti anni, Cotenele è impegnata nell'innovazione, nella ricerca e nello sviluppo di nuovi prodotti e tecnologie e l'unità principale ad anello isolato solido di media tensione è uno dei nostri nuovi prodotti di recente sviluppo. L'unità principale ad anello isolato solido di media tensione rappresenta una direzione importante nell'evoluzione della tecnologia intelligente e integrata per i quadri di media tensione. Presenta i vantaggi principali dei materiali isolanti rispettosi dell'ambiente e di una migliore affidabilità. Dopo aver superato continuamente le sfide legate ai materiali e ai processi, sta gradualmente diventando la scelta ideale in molti scenari applicativi chiave.
L'unità principale ad anello isolato solido di media tensione è uno dei prodotti principali di Cotenele, l'unità principale ad anello isolato solido di media tensione è un elemento chiave dell'apparecchiatura di distribuzione utilizzata per il sezionamento, l'accoppiamento e la presa di carico delle linee di cavi nelle reti di distribuzione di media tensione. Sulla base dell'evoluzione dei mezzi isolanti, le RMU a media tensione sono passate da modelli con isolamento in aria a design con isolamento in gas SF₆. L'RMU a media tensione con isolamento solido è un dispositivo di distribuzione completamente isolato e completamente sigillato sviluppato da RMU a media tensione riempite di gas SF₆.
Il concetto chiave è quello di incapsulare l'interruttore e le parti sotto tensione di media tensione interamente in resina epossidica o materiali solidi simili, sostituendo il tradizionale isolamento del gas con mezzi solidi, ottenendo così una soluzione di distribuzione completamente isolata, completamente sigillata e esente da manutenzione. Spinto dalla strategia cinese del “picco del carbonio e neutralità del carbonio” e dalla crescente domanda di reti di distribuzione intelligenti, il mercato delle RMU a isolamento solido a media tensione continua ad espandersi. Si prevede che la dimensione del mercato globale raggiungerà circa 2,4 miliardi di dollari entro il 2032, con un tasso di crescita annuale composto (CAGR) di circa il 6%.
La definizione dell'unità principale ad anello isolato solido di media tensione:
Un'unità principale ad anello con isolamento solido a media tensione è definita come una RMU che utilizza materiali isolanti solidi come mezzo di isolamento primario. L'RMU a media tensione con isolamento solido è un'unità modulare completamente isolata e completamente sigillata in cui l'ampolla in vuoto e i suoi collegamenti conduttivi, il sezionatore, il sezionatore di terra, la sbarra principale, la sbarra di derivazione e altri componenti principali del circuito sotto tensione (singolarmente o in combinazione) sono incapsulati in un materiale isolante solido. Le superfici esterne che possono essere toccate dal personale sono rivestite con uno strato schermante conduttivo o semiconduttivo e possono essere messe a terra direttamente e in modo affidabile.
Principali parametri tecnici:
| Articolo | Unità | Valore | ||
| Tensione nominale | kV | 12,24 | ||
| Corrente nominale | A | 630, 1250 | ||
| Livello di isolamento nominale | Tensione di resistenza alla frequenza di alimentazione di 1 minuto | kV | 32 | |
| Tensione di resistenza all'impulso di fulmine | kV | 60 | 75 | |
| Frequenza nominale | Hz | 50 | ||
| Corrente di interruzione nominale di cortocircuito | kA | 20, 25 | ||
| Corrente di tenuta nominale di breve durata / Durata nominale di cortocircuito | kA/s | 20, 25 | ||
| Corrente di tenuta di picco nominale | kA | 50, 63 | ||
| Corrente nominale di creazione di cortocircuito | kA | 50 | ||
| Grado di protezione | Custodia per quadri | IP4X | ||
| Dimensioni armadio (L*P*A) | mm | 420 (450) * 912 * 1700 | ||
I vantaggi del prodotto:
1. Rispettoso dell'ambiente
Le RMU a isolamento solido eliminano completamente l'uso del gas SF₆. Utilizzano materiali solidi (resina epossidica, gomma siliconica) come mezzo isolante, senza emettere sostanze tossiche o gas serra, il che garantisce emissioni e inquinamento davvero pari a zero.
2. Sicurezza e affidabilità
L'isolamento solido non perde. Ciò elimina sostanzialmente il rischio di guasto dell'isolamento causato da perdite di gas da unità riempite di SF₆ danneggiate o scarsamente sigillate, migliorando significativamente la sicurezza. Le fasi sono separate l'una dall'altra, quindi anche un guasto interno non provoca un cortocircuito fase-fase. L'interblocco meccanico ed elettrico completo a cinque misure di prevenzione previene efficacemente i malfunzionamenti.
3. Forte adattabilità ambientale
Le RMU a isolamento solido non sono influenzate dalle condizioni climatiche esterne e funzionano stabilmente in ambienti difficili come
Ambienti estremamente freddi, aree ad alta quota e ambienti umidi, nebbia salina, tempeste di sabbia e altri ambienti difficili.
4. Senza manutenzione e bassi costi operativi
Poiché non vi è alcun rischio di perdite di gas, non è necessario rabboccare periodicamente l'SF₆ o controllare la pressione del gas. La necessità di monitorare la pressione del gas viene eliminata, riducendo notevolmente la manutenzione e ottenendo addirittura un funzionamento veramente esente da manutenzione.
5. Struttura compatta
La rigidità dielettrica dell'isolamento solido è circa 3~5 volte quella del gas SF₆, riducendo significativamente la distanza di isolamento richiesta, riducendo così il volume e l'ingombro dell'apparecchiatura, in grado di soddisfare i requisiti di miniaturizzazione.
6. Compatibilità dell'intelligence
Le RMU a isolamento solido si integrano facilmente con terminali di distribuzione intelligenti. Aggiungendo unità di misurazione e controllo intelligenti (conformi a IEC 61850) e moduli di comunicazione 5G/fibra ottica, è possibile caricare parametri in tempo reale come stato dell'interruttore, corrente di carico e temperatura/umidità interna.
Componenti principali e struttura dell'unità principale ad anello isolato solido a media tensione:
| Categoria | Componenti | Descrizione |
| Componenti del circuito primario | Interruttore sottovuoto | Apre e chiude il circuito (funzione di commutazione del nucleo). Utilizza il vuoto come mezzo di estinzione dell'arco. |
| Interruttore a tre posizioni (sezionatore/sezionatore di terra) | Isola il circuito e fornisce la messa a terra. Alcuni prodotti utilizzano l'isolamento sotto vuoto; altri utilizzano modelli isolati in aria con interruzione visibile. | |
| Sbarra principale/sbarra derivata | Fornisce il collegamento elettrico tra le unità. L'isolamento esterno utilizza gomma siliconica, prodotta mediante fusione sotto vuoto. | |
| Boccole ingresso/uscita | Collegare l'unità al sistema di cavi esterno. Il design è coerente con le RMU riempite di gas SF₆ per compatibilità. | |
| Meccanismi operativi | Meccanismo di manovra dell'interruttore | Fornisce potenza di apertura/chiusura per il vacuostato, in genere un meccanismo a molla. |
| Meccanismo di comando del sezionatore | Aziona l'interruttore a tre posizioni L'interblocco con il meccanismo dell'interruttore è fondamentale per la sicurezza. | |
| Componenti ausiliari | Trasformatori di strumenti (CT/PT) | Per la misurazione della corrente/tensione e il campionamento del segnale di protezione. |
| Controller (DTU/unità intelligente) | Consente l'automazione della distribuzione, supporta la comunicazione remota, il rilevamento e la localizzazione dei guasti. | |
| Scaricatore di sovratensione | Protezione da sovratensione. |
Componenti principali
| Scomparto | Descrizione |
| Vano strumenti (vano secondario) | Situato nella parte superiore; ospita apparecchiature secondarie come dispositivi di protezione del microcomputer, controller intelligenti e moduli di comunicazione per l'automazione della distribuzione e il monitoraggio remoto. |
| Scomparto del meccanismo (scomparto del meccanismo operativo) | Situato sotto il vano strumenti o a lato della parte primaria; contiene meccanismi di comando a molla dedicati per l'apertura/chiusura dell'interruttore. |
| Scomparto della parte primaria (scomparto del circuito principale) | Il nucleo dell'unità. I componenti chiave come l'interruttore, l'interruttore e i conduttori di collegamento sono completamente incapsulati in resina epossidica utilizzando il processo APG (Automatic Pressure Gelation), ottenendo isolamento e tenuta completi. |
| Vano cavi (vano ingresso/uscita) | Situato nella parte inferiore;utilizzato per le connessioni in entrata e in uscita dei cavi. Ampio spazio è riservato alla terminazione e all'installazione dei cavi. |
Disposizione della struttura
Unità principale ad anello isolata in gas rispetto a Unità principale ad anello isolata in solido:
| Caratteristica | Quadro solido isolato | Quadri isolati in gas (SF₆) |
| Mezzo isolante | Materiale solido (ad esempio resina epossidica) | Gas (ad es. SF₆, aria secca) |
| Rispetto dell'ambiente | Zero effetto serra, altamente ecologico | L'SF₆ ha un GWP 25.000 volte quello della CO₂, con rischio di perdite |
| Prestazioni a bassa temperatura | Eccellente, insensibile alle basse temperature | Scarso, il gas può liquefarsi a basse temperature |
| Costo di manutenzione | Esente da manutenzione, manutenzione minima per il ciclo di vita | Richiede un controllo regolare delle perdite e il rifornimento di gas, è necessaria una certa manutenzione |
| Misurare | Compatto | Compatto |
| Costo | Relativamente più alto | Relativamente più basso |
Unità di funzione principale per l'unità principale ad anello rispettosa dell'ambiente
| Codice unità | Funzione | Descrizione |
| Unità V | Unità interruttore automatico | Utilizza un interruttore automatico sotto vuoto; fornisce protezione da cortocircuito e sovraccarico. Adatto per carichi critici (ad esempio ospedali, data center). |
| Unità C | Unità di commutazione del carico | Utilizza un interruttore di carico; in grado di commutare la normale corrente di carico ma non la corrente di cortocircuito. |
| Unità F | Unità combinata interruttore-fusibile | Utilizza un interruttore di carico + fusibile. Il fusibile elimina rapidamente le correnti di cortocircuito. Adatto per la protezione del trasformatore. |
| Unità M | Unità di dosaggio | Alloggia dispositivi di misurazione dell'energia (PT/CT) per il monitoraggio dei consumi e la telelettura dei contatori. |
| Unità PT | Unità trasformatore di tensione | Fornisce segnali di tensione per la misurazione e la protezione. |
| Unità di accoppiamento | Unità di collegamento autobus | Collega due circuiti ad anello per il backup a doppia alimentazione, migliorando l'affidabilità dell'alimentazione. |

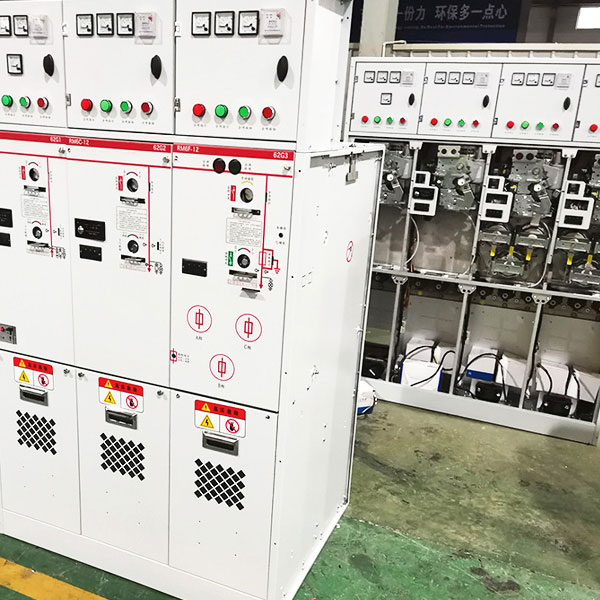

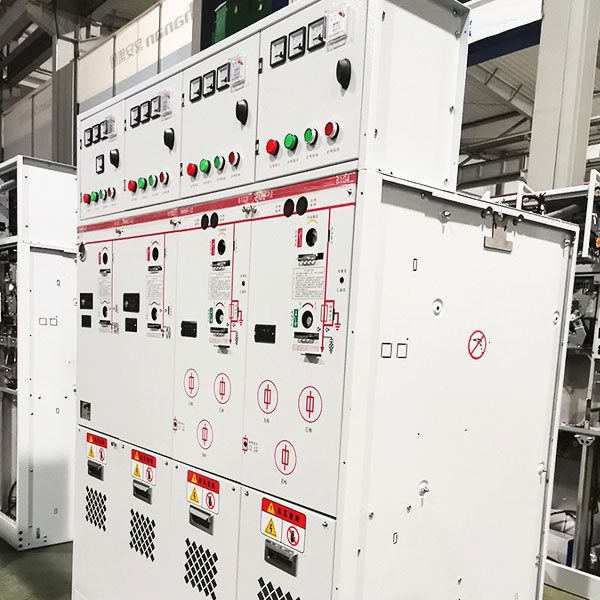

Il nostro laboratorio

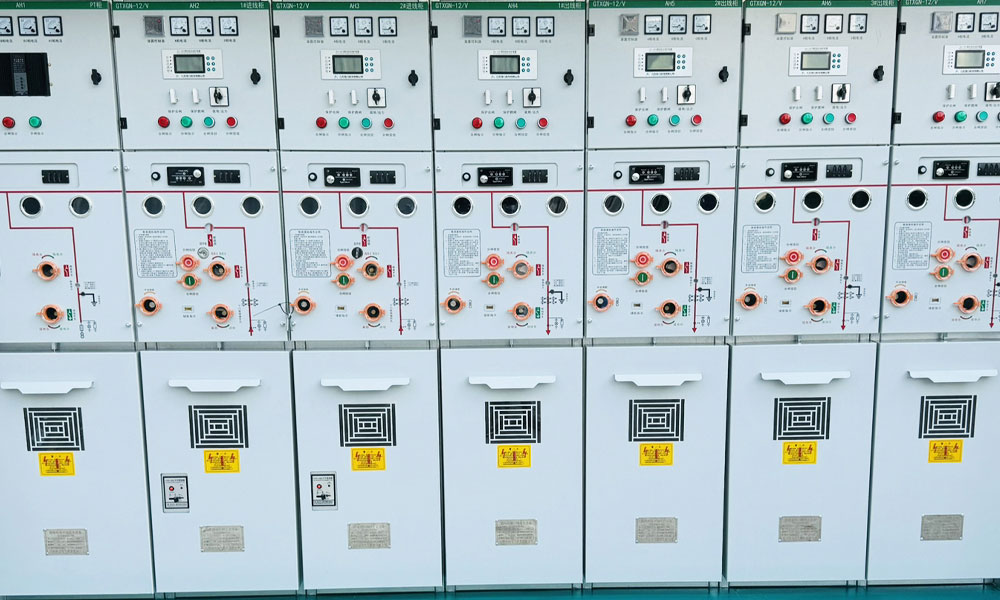

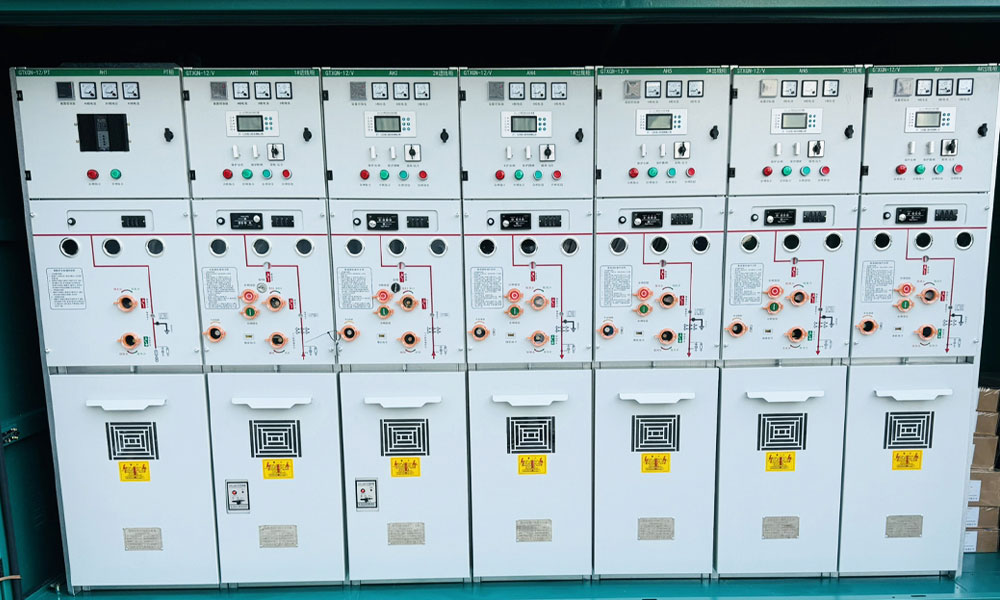

Spettacoli di prodotti
