Produttore di quadri professionali che offre soluzioni di alimentazione affidabili
I quadri sono uno dei principali prodotti di distribuzione elettrica di Cotenele. La nostra gamma di prodotti comprende quadri di bassa tensione,quadri di media tensionee unità principali ad anello (RMU), ampiamente utilizzate nei sistemi di generazione, trasmissione e distribuzione di energia.
Questi prodotti trovano applicazione in centrali elettriche, sottostazioni, progetti minerari, imprese industriali, aree residenziali urbane, edifici commerciali, data center e altri ambienti infrastrutturali critici.

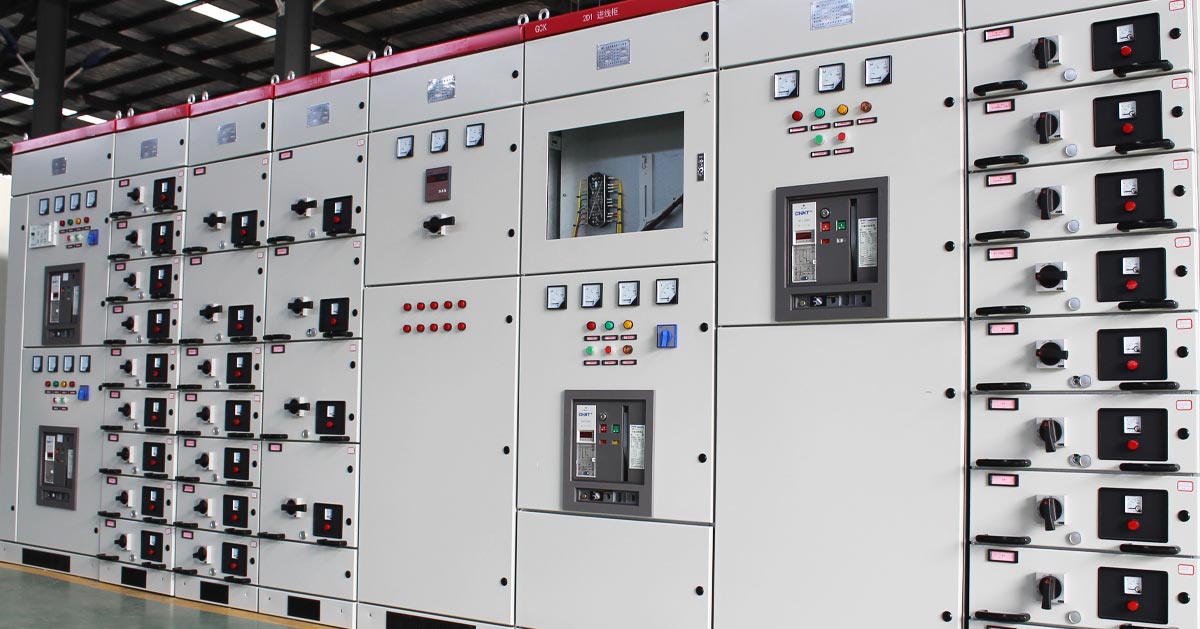

I quadri di bassa tensione sono progettati per sistemi CA fino a 1000 V (CC fino a 1500 V), fornendo distribuzione e protezione dell'alimentazione sicure e affidabili a livello di terminale.
Quadri di media tensionecopre livelli di tensione da 3,6 kV a 40,5 kV, comunemente utilizzati nei sistemi a 12 kV, 24 kV e 35 kV e funge da apparecchiatura chiave nelle reti di distribuzione dell'energia a media tensione.
I quadri svolgono un ruolo essenziale nei moderni sistemi elettrici, dalla distribuzione degli utenti finali a bassa tensione alle reti di trasmissione e trasformazione di energia ad alta tensione.
Questi prodotti trovano applicazione in centrali elettriche, sottostazioni, progetti minerari, imprese industriali, aree residenziali urbane, edifici commerciali, data center e altri ambienti infrastrutturali critici.
I quadri di bassa tensione sono progettati per sistemi CA fino a 1000 V (CC fino a 1500 V), fornendo distribuzione e protezione dell'alimentazione sicure e affidabili a livello di terminale.
Quadri di media tensionecopre livelli di tensione da 3,6 kV a 40,5 kV, comunemente utilizzati nei sistemi a 12 kV, 24 kV e 35 kV e funge da apparecchiatura chiave nelle reti di distribuzione dell'energia a media tensione.
I quadri svolgono un ruolo essenziale nei moderni sistemi elettrici, dalla distribuzione degli utenti finali a bassa tensione alle reti di trasmissione e trasformazione di energia ad alta tensione.
Nuovi Prodotti
- Sistema isolato con gas a media tensione 33KV
- Quadri elettrici RMU di media tensione 11KV
- Pannelli MV dell'unità principale ad anello di media tensione da 11 KV
- Quadro isolato in gas di media tensione da 11 KV
- Quadro di media tensione rivestito in metallo per interni da 11 KV
- View as
Scatola di distribuzione cavi per esterni
Scatola di distribuzione cavi per esterni tipo Cotenele DFWK Adotta teste di cavi prefabbricate in gomma siliconica toccabili dal vivo, completamente sigillate, completamente isolate, esenti da manutenzione e affidabili per garantire la sicurezza personale; Struttura compatta, aspetto compatto e bello, scatola a doppio strato in acciaio inossidabile, con una durata di oltre 20 anni; Senza compromettere il funzionamento della rete principale. Implementare la manutenzione regionale delle interruzioni di corrente per ridurre la portata delle interruzioni di corrente; Può essere equipaggiato con uno o più sezionatori di carico in SF6. I metodi di cablaggio sono flessibili e diversificati, con un massimo di otto linee derivate; Sono disponibili parafulmini opzionali, indicatori di guasto da cortocircuito, fusibili limitatori di corrente, ecc. per soddisfare le varie esigenze degli utenti.
Quadro elettrico di distribuzione cavi con scatola di giunzione elettrica 33KV
Nel sistema di distribuzione da 33 kV, il quadro di distribuzione di cavi con scatola di giunzione elettrica da 33 KV è un'apparecchiatura elettrica molto importante e Cotenele è un eccellente rappresentante della produzione di queste apparecchiature. Il nostro quadro di distribuzione di cavi di stile europeo è ampiamente utilizzato nell'ingegneria dei cavi nei sistemi di rete di distribuzione di energia. Le sue caratteristiche principali sono l'apertura bidirezionale delle porte, l'uso di manicotti passanti come sbarre di collegamento e vantaggi significativi come la struttura compatta, la disposizione chiara dei cavi e l'assenza della necessità di incroci di grandi dimensioni di cavi a tre conduttori.
Pannello di distribuzione dei cavi di giunzione della scatola di cablaggio da 22 KV
Cotenele è un grande produttore di scatole di derivazione per cavi a media tensione, il pannello di distribuzione dei cavi di giunzione della scatola di cablaggio da 22 KV prodotto da noi ha esportato molti paesi e aree d'oltremare. Il pannello di distribuzione dei cavi di giunzione della scatola di cablaggio da 22 KV è un dispositivo nodo chiave nelle reti di distribuzione di energia, utilizzato principalmente per il trasferimento e la distribuzione di energia. È ampiamente applicato nei progetti di cablaggio urbano e nell'alimentazione elettrica residenziale. Presenta caratteristiche completamente isolate, completamente sigillate ed esenti da manutenzione.
Scatola di terminazione cavi esterna per armadio di giunzione elettrica da 11 KV
Cotenele è un importante fornitore di apparecchiature per l'ingegneria dei cavi nel sistema di rete di distribuzione elettrica della Cina. La nostra scatola di terminazione cavi per armadio di giunzione elettrica esterna da 11 KV in stile europeo è stata ampiamente utilizzata negli ultimi anni nei progetti di ingegneria dei sistemi di distribuzione della rete statale. Le caratteristiche principali dell'armadio di giunzione elettrica esterna sono l'apertura bidirezionale delle porte, l'utilizzo di manicotti passanti come sbarre di collegamento e vantaggi significativi come la lunghezza ridotta, la disposizione chiara dei cavi e l'assenza della necessità di incroci di grandi dimensioni di cavi a tre conduttori.
Scatola di distribuzione a bassa tensione
Cotenele è un grande produttore di scatole di distribuzione a bassa tensione. Le nostre scatole di distribuzione a bassa tensione non solo detengono un'elevata quota di mercato in Cina, ma esportano anche verso i mercati d'oltremare, in particolare in Africa e Sud America. In Europa, abbiamo stabilito una cooperazione stabile e a lungo termine con alcuni agenti greci. La scatola di distribuzione a bassa tensione è un collegamento fondamentale nel sistema elettrico, poiché fornisce energia dalla rete principale alle apparecchiature finali. Può essere considerato il gateway finale per la distribuzione dell'energia. Le nostre scatole di distribuzione a bassa tensione sono conformi agli standard internazionali pertinenti, ad esempio IEC 61439.
JP Scatola di distribuzione a bassa tensione Quadri BT
Il quadro di distribuzione BT con scatola di distribuzione a bassa tensione JP è una "stazione integrata multifunzionale" per apparecchiature di potenza progettata per adattarsi agli ambienti esterni. La scatola di distribuzione Cotenele JP integra più moduli funzionali in un robusto involucro esterno, che comprende principalmente la distribuzione dell'energia, la misurazione della potenza, funzioni di protezione, nonché il controllo e la compensazione della potenza reattiva. La funzione di controllo e compensazione della potenza reattiva è una delle funzioni principali della scatola di distribuzione integrata a bassa tensione della serie JP, che può accendere e spegnere automaticamente i banchi di condensatori in base al carico di rete per compensare la potenza reattiva, migliorando così significativamente il fattore di potenza della rete, riducendo le perdite di linea e migliorando la qualità della tensione.
Cos'è il quadro?
Il quadro elettrico (noto anche come quadro metallico o apparecchiatura di distribuzione assemblata) è un sistema elettrico integrato composto principalmente da interruttori automatici e relativi dispositivi di controllo.
Combina componenti come interruttori automatici, sezionatori di carico, sezionatori, fusibili, trasformatori di misura, dispositivi di protezione da sovratensione, sbarre collettrici e sistemi di isolamento all'interno di un involucro metallico.
Tali componenti vengono assemblati secondo uno schema elettrico unifilare definito, formando un'unità di distribuzione standardizzata e modulare.
Le principali funzioni del quadro includono:
- Commutazione di circuiti elettrici
- Controllo e protezione del sistema
- Misura e monitoraggio dei parametri elettrici
I quadri di bassa tensione vengono generalmente utilizzati nelle reti di distribuzione fino a 1000 V CA, mentre i quadri di media tensione vengono applicati in sistemi che vanno da 3,6 kV a 40,5 kV.
Tipi di quadri
I quadri possono essere classificati in base al livello di tensione, alla tecnologia di isolamento, alla progettazione strutturale e alla funzione dell'applicazione.
1. Classificazione per livello di tensione
| Aspetto | Quadri di bassa tensione | Quadri di media tensione |
| Intervallo di tensione | ≤1000 V | 3,6 kV-40,5 KV |
| Compito primario | Distribuzione e controllo (terminale) | Ricezione e protezione (linea principale) |
| Componente principale | Interruttore automatico scatolato (MCCB), interruttore automatico in aria (ACB) | Interruttore automatico sottovuoto (VCB), interruttore automatico SF₆ |
| Modelli tipici | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Attenzione alla sicurezza | Protezione contro gli urti, arco elettrico | Rigoroso interblocco a cinque misure di prevenzione, controllo della distanza di isolamento |
2. Classificazione per mezzo di isolamento
Quadri isolati in aria
Utilizza l'aria come mezzo isolante primario. Presenta una struttura matura, una facile manutenzione ed è ampiamente utilizzato nei sistemi di distribuzione tradizionali. Esempi tipici includono armadi di bassa tensione e sistemi di commutazione con involucro metallico di media tensione.
Quadri isolati in gas
Racchiude tutti i componenti ad alta tensione all'interno di un compartimento sigillato riempito con SF₆, azoto o aria secca. Offre eccellenti prestazioni di isolamento, struttura compatta e forte adattabilità ambientale.
Quadri ad isolamento solido
Utilizza la resina epossidica per incapsulare i componenti sotto tensione, fornendo una forte resistenza agli ambienti difficili come umidità, polvere e inquinamento.
3. Classificazione per Struttura
Quadri di tipo fisso
Tutti i componenti sono fissati all'interno del mobile. Presenta una struttura semplice e un design conveniente, comunemente utilizzato nei sistemi di distribuzione standard.
Quadro estraibile
L'interruttore o unità funzionale è installato su un carrello mobile, consentendo una facile manutenzione e sostituzione. Questa struttura migliora la modularità e la flessibilità operativa. Un tipico esempio è il quadro di media tensione montato centralmente.
Tipi tipici di quadri
Anello dell'unità principale
Le unità principali ad anello sono sistemi di distribuzione compatti progettati per l'alimentazione di reti ad anello. Utilizzano interruttori-sezionatori combinati con protezione con fusibili per controllare e isolare i guasti.
Le RMU sono ampiamente utilizzate nelle reti di distribuzione urbana, nelle comunità residenziali, negli edifici commerciali e negli impianti industriali. Sono disponibili in design con isolamento in aria e in gas, offrendo dimensioni compatte, funzionamento semplice e prestazioni affidabili.
Quadro a montaggio centrale
Il quadro montato centralmente è un sistema di distribuzione di media tensione estraibile rivestito in metallo, generalmente utilizzato a 3,6 kV–12 kV.
La sua struttura è divisa in tre scomparti:
- Vano sbarre e strumenti
- Scomparto interruttore
- Vano cavi
Questo design migliora la sicurezza e l'isolamento tra le unità funzionali. È ampiamente utilizzato nelle centrali elettriche, negli impianti industriali, nelle sottostazioni e per l'avviamento di motori ad alta tensione. Supporta inoltre funzioni di protezione interbloccate per garantire il funzionamento sicuro del sistema.
Quadri isolati in gas
I quadri isolati in gas racchiudono tutti i componenti elettrici all'interno di un involucro metallico sigillato riempito di gas isolante.
È altamente resistente agli influssi ambientali come umidità, polvere, inquinamento e atmosfere corrosive. È ampiamente utilizzato nel trasporto ferroviario urbano, negli impianti petrolchimici, nella metallurgia e nelle regioni ad alta quota.
Rispetto ai sistemi isolati in aria, C-GIS è più compatto, richiede uno spazio di installazione notevolmente inferiore e offre una lunga durata con requisiti di manutenzione minimi.
Aree di applicazione dei quadri
I quadri sono ampiamente utilizzati in:
- Sistemi di generazione di energia
- Sottostazioni di trasmissione e distribuzione
- Impianti industriali e minerari
- Edifici residenziali e commerciali urbani
- Data center e progetti infrastrutturali
Le RMU sono comunemente utilizzate nelle reti di distribuzione e nelle sottostazioni compatte. I quadri montati centralmente vengono applicati principalmente nei sistemi di controllo di media tensione e di avviamento dei motori. I quadri isolati in gas sono preferiti in ambienti difficili con limitazioni di spazio.
| Scenario | Tipo di armadio adatto | Uso tipico |
| Centrali elettriche, grandi sottostazioni | Montaggio centrale (KYN28), quadri di media tensione | Consegna del generatore, ricezione del trasformatore principale |
| Parchi industriali,imprese di medie dimensioni | Montato centralmente, RMU | Distribuzione, ricezione di energia |
| Aree residenziali urbane, grattacieli | RMU,armadi di distribuzione BT | Alimentazione di rete ad anello, distribuzione finale |
| Aree ad alta quota, umide e inquinate | C-GIS | Distribuzione in ambienti difficili |
| Minerario, petrolchimico, trasporto ferroviario | C-GIS | Alimentazione in condizioni gravose |
| Edifici commerciali, ospedali, data center | Quadri BT (GCK/GCS/MNS) | Illuminazione, HVAC, distribuzione delle apparecchiature |
Come selezionare il quadro adatto
La scelta del quadro giusto richiede la valutazione di diversi fattori chiave:
1. Condizioni operative elettriche
È necessario considerare il livello di tensione, la capacità di corrente, la frequenza e le caratteristiche del carico per garantire un funzionamento stabile e sicuro.
2. Condizioni ambientali
Temperatura, umidità, altitudine, livello sismico e grado di inquinamento influiscono direttamente sulle prestazioni di isolamento e sulla durata delle apparecchiature.
3. Requisiti di cortocircuito
La corrente nominale di breve durata e il potere di interruzione devono corrispondere ai livelli di guasto del sistema. I sistemi a media tensione utilizzano in genere una valutazione di 3 secondi, mentre i sistemi a bassa tensione utilizzano spesso una valutazione di 1 secondo.
4. Caratteristiche del carico
Diversi tipi di carico richiedono configurazioni diverse, come pannelli con interruttori automatici o sistemi di sezionamento del carico.
5. Ambiente applicativo
- Aree interne generali: quadri isolati in aria
- Aree con spazio limitato: sistemi compatti o isolati in gas
- Distribuzione secondaria: sistemi RMU
- Espansione industriale: utilizza un sistema modulare ed estraibile.
6. Tipo di progetto
Le nuove installazioni utilizzano in genere sistemi moderni e ad alta efficienza, mentre i progetti di retrofit possono seguire configurazioni esistenti.
7. Requisiti di manutenzione
La progettazione delle apparecchiature dovrebbe consentire una facile manutenzione, con elevate prestazioni anticorrosione e antinquinamento.
Quadri nelle sottostazioni prefabbricate
Una sottostazione prefabbricata integra quadri ad alta tensione, trasformatori, quadri a bassa tensione e sistemi di controllo in un involucro compatto.
Lato alta tensione
Comprende quadri di media tensione come i sistemi KYN28A-12 o RMU, dotati di relè di protezione e sistemi di comunicazione.
Trasformatore
Utilizza tipicamente trasformatori a bagno d'olio o a secco con basse perdite e alta efficienza.
Lato bassa tensione
Utilizza sistemi di quadri a bassa tensione di tipo estraibile per una facile manutenzione e una distribuzione affidabile dell'energia.
