Scatola di distribuzione a bassa tensione

Con lo sviluppo della tecnologia elettrica, le scatole di distribuzione a bassa tensione si stanno sempre più orientando verso l'intelligenza, la modularità, la miniaturizzazione e l'elevata efficienza energetica. La scatola di distribuzione a bassa tensione prodotta da Cotenele soddisfa pienamente i vantaggi dei prodotti di cui sopra. Le scatole di distribuzione a bassa tensione che produciamo vengono utilizzate principalmente in edifici residenziali, edifici commerciali, impianti industriali, infrastrutture e campi di energia rinnovabile. La scatola di distribuzione a bassa tensione cotenele è affidabile in termini di qualità, robusta nella struttura, compatta nelle dimensioni e altamente sicura, ed è stata a lungo elogiata da un gran numero di utenti.

Cos'è una scatola di distribuzione a bassa tensione?

Una scatola di distribuzione a bassa tensione è il dispositivo terminale di distribuzione dell'energia di un sistema di distribuzione dell'energia. La scatola di distribuzione a bassa tensione può ricevere energia dalle apparecchiature di distribuzione a monte, come quadri a bassa tensione o sottostazioni, e distribuisce l'energia in modo sicuro ai carichi vicini, fornendo allo stesso tempo protezione, monitoraggio e controllo per i circuiti e le apparecchiature pertinenti. Qui, "bassa tensione" si riferisce tipicamente a sistemi con tensione CA 380 V o 220 V.

Le sue principali funzioni possono essere riassunte in quattro punti:

1. Distribuzione dell'alimentazione: distribuisce in modo sicuro un singolo alimentatore in ingresso in più circuiti derivati ​​tramite interruttori come gli interruttori automatici nella scatola di distribuzione a bassa tensione.

2. Protezione del circuito: gli interruttori automatici o altri interruttori installati nelle scatole di distribuzione a bassa tensione disconnettono automaticamente il circuito in caso di sovraccarico, cortocircuito, perdita o altre situazioni sulla linea di carico, proteggendo le apparecchiature a valle e la sicurezza personale.

3. Controllo e funzionamento: l'installazione di una scatola di distribuzione a bassa tensione può controllare e gestire i circuiti a valle in modo più centralizzato e conveniente.

4. Monitoraggio e misurazione: gli strumenti integrati nella scatola di distribuzione a bassa tensione possono visualizzare tensione, corrente e altri parametri operativi e i relativi strumenti possono anche misurare il consumo di energia.

Struttura principale e componenti principali

Una scatola di distribuzione è costituita dall'involucro e dai componenti elettrici interni.

La custodia protegge i componenti interni e fornisce la necessaria protezione da polvere e umidità. Di solito è realizzato in metallo (ad esempio acciaio) e utilizza anche altri materiali isolanti. A seconda dell'ambiente di installazione, gli involucri hanno diversi gradi di protezione di ingresso (IP).

I componenti principali svolgono le funzioni elettriche:

Classificazione delle scatole di distribuzione a bassa tensione

Le scatole di distribuzione a bassa tensione possono essere classificate in diversi modi:

1. Per funzione principale (più comune)

2. In base al metodo di montaggio

• A parete:Compatto, adatto per edifici residenziali/commerciali, occupa poco spazio.
• A pavimento (autoportante): progettato per ambienti industriali, può trasportare carichi maggiori, facile manutenzione.
• Incasso (incasso): incassato nelle pareti, esteticamente gradevole, poco ingombrante (comune nelle case).
• Tipo per esterni: grado di protezione IP più elevato (ad esempio IP54), resistente a pioggia, polvere e corrosione.

3. Per tipo di costruzione

• Pannello fisso (tipo aperto):Protetto solo frontalmente; le parti sotto tensione possono essere accessibili dai lati/dalla parte posteriore. Grado di protezione basso, utilizzato dove i requisiti sono minimi.
• Chiuso (tipo chiuso): questa scatola di distribuzione a bassa tensione è chiusa su tutti i lati tranne la superficie di installazione e le sue prestazioni di sicurezza e protezione sono relativamente elevate.
• Tipo di cassetto: l'unità funzionale di questa scatola di distribuzione a bassa tensione è un cassetto staccabile, che presenta i vantaggi di una buona intercambiabilità e di un'elevata affidabilità ed è più adatto per occasioni con requisiti di elevata continuità.
• Tipo modulare: la struttura interna di questo tipo di scatola di distribuzione adotta la modularizzazione standard, che può ridurre ed espandere in modo flessibile le funzioni.

4. Per gerarchia nel sistema di potere

• Apparecchiature di distribuzione primaria: questo tipo di scatola di distribuzione a bassa tensione può essere collegata direttamente ai trasformatori e distribuire energia a diverse posizioni a valle; Anche il valore nominale e la capacità dei trasformatori devono essere relativamente elevati.
• Apparecchiature di distribuzione secondaria: distribuisce l'energia da monte ai carichi locali, fornendo protezione, monitoraggio e controllo.
• Apparecchiature di distribuzione finale: situate lontano dalla fonte di alimentazione; unità decentralizzate di piccola capacità che servono direttamente gli utenti finali.

Come scegliere una scatola di distribuzione a bassa tensione adatta?

La scelta di una scatola di distribuzione adeguata può migliorare l'efficienza economica e la sicurezza.

1. Innanzitutto è necessario chiarire i requisiti dell'applicazione e i requisiti di carico

• Caratteristiche del carico: in secondo luogo è necessario chiarire la potenza, la tensione (220 V/380 V) e la corrente di tutti i dispositivi. Prestare particolare attenzione alle correnti di spunto del motore (5‑7× corrente nominale).
• Espansione futura: riservare il 10‑20% di capacità di riserva e circuiti per aggiunte future.

2. Abbina i parametri chiave

• Tensione nominale: deve corrispondere alla tensione del sistema (ad esempio, 380 V/220 V).
• Corrente nominale: i valori nominali della sbarra collettrice principale e dell'interruttore in ingresso devono essere ≥ alla corrente operativa totale di tutti i carichi.
• Potere di interruzione in cortocircuito (Icu): il parametro di sicurezza più importante. Deve essere superiore alla corrente di cortocircuito presunta nel punto di installazione; in caso contrario il dispositivo potrebbe essere distrutto o provocare un incendio.

3. Determina la classificazione IP richiesta

• Scegli il codice IP appropriato in base a umidità, polvere, gas corrosivi, ecc. Ad esempio, IP30 per ambienti interni asciutti; IP54 o superiore per ambienti esterni o polverosi/umidi.

4. Considera materiali e lavorazione

• Involucro: lo spessore dell'acciaio deve essere sufficiente (ad esempio, telaio principale ≥ 2,0 mm) per la resistenza meccanica.
• Conduttori: utilizzare rame T2 di alta qualità per le sbarre principali; evitare l'alluminio o il rame di qualità inferiore.
• Marchio e qualità: la scelta di produttori e marchi affidabili può garantire la qualità e ridurre i costi di manutenzione post-vendita. È necessario verificare se il prodotto ha una certificazione CCC valida e rapporti di ispezione di tipo.

La nostra fabbrica

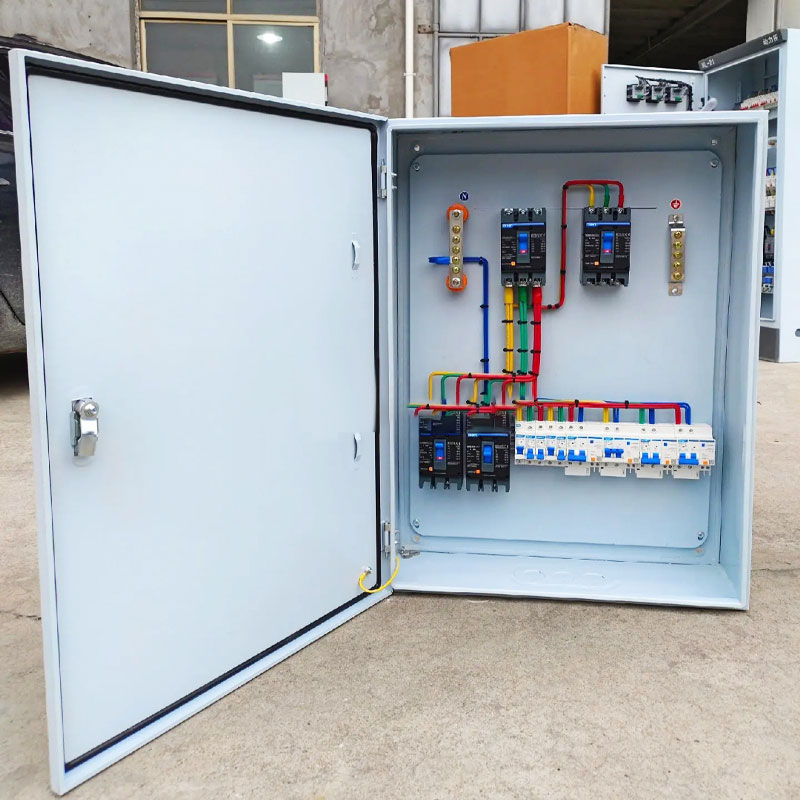

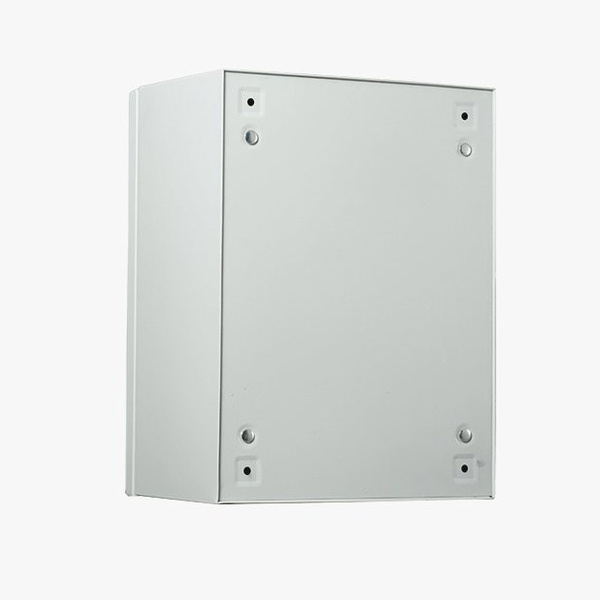

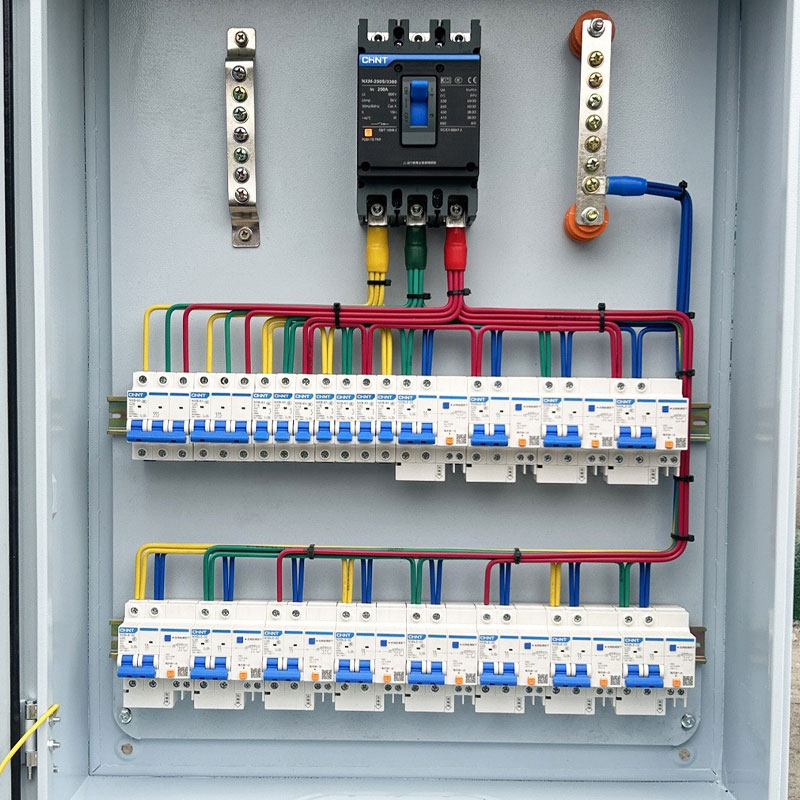

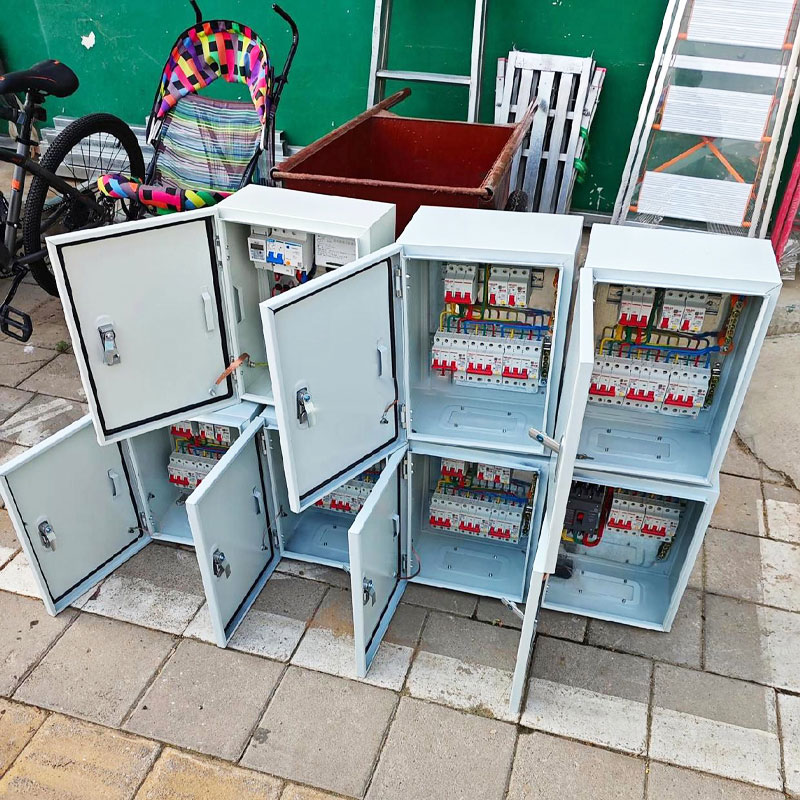

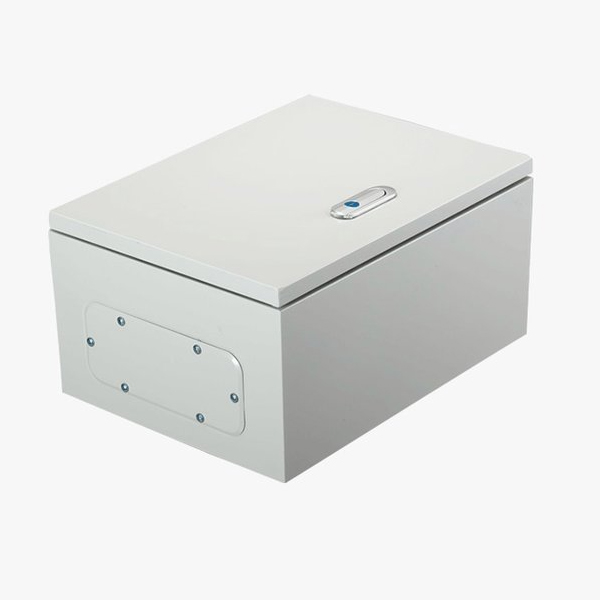

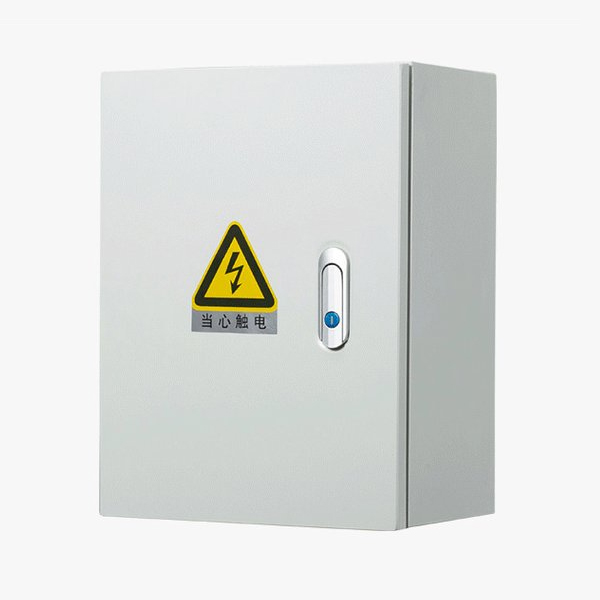

I prodotti mostrano:
