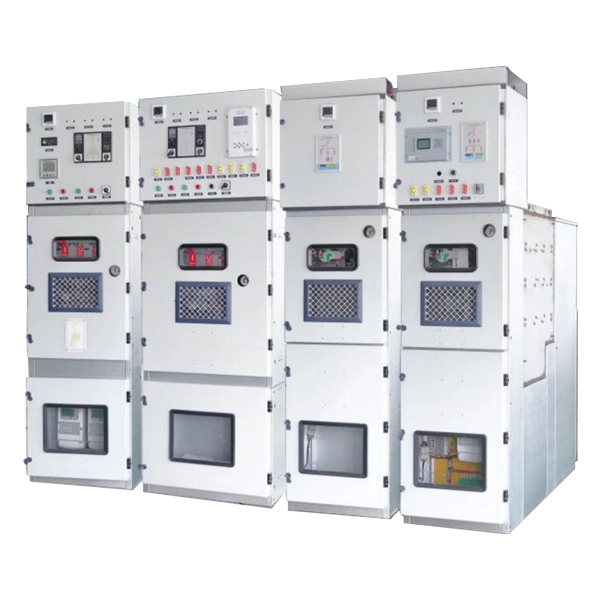

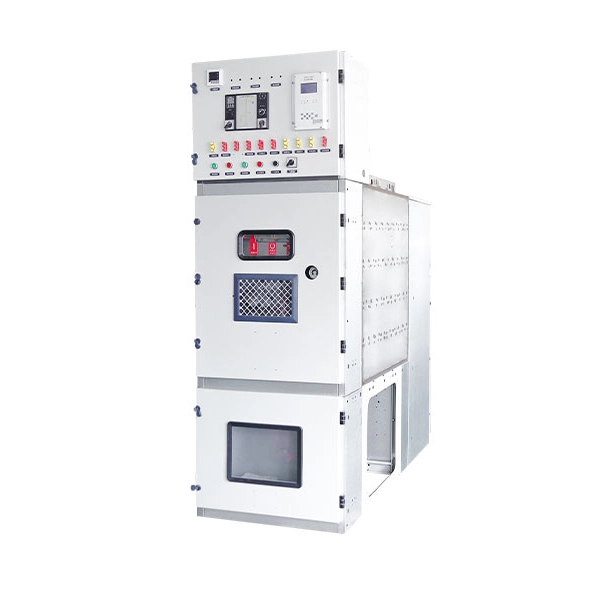

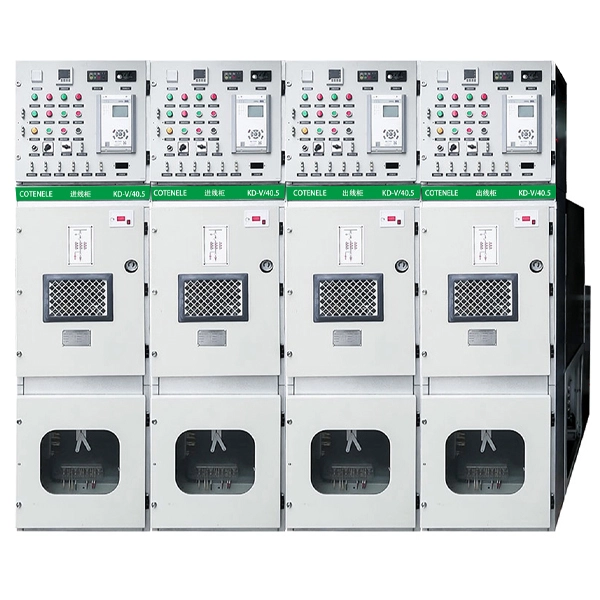

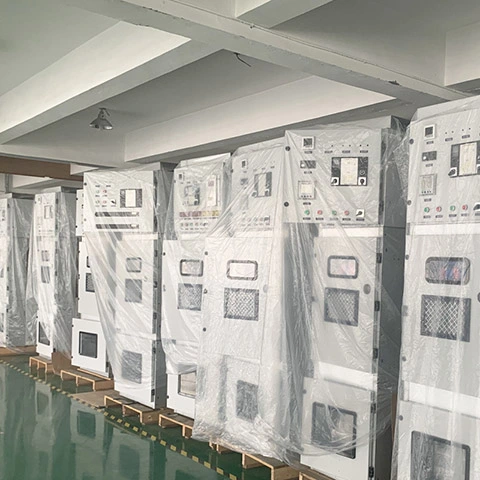

Sistema isolato con gas a media tensione 33KV

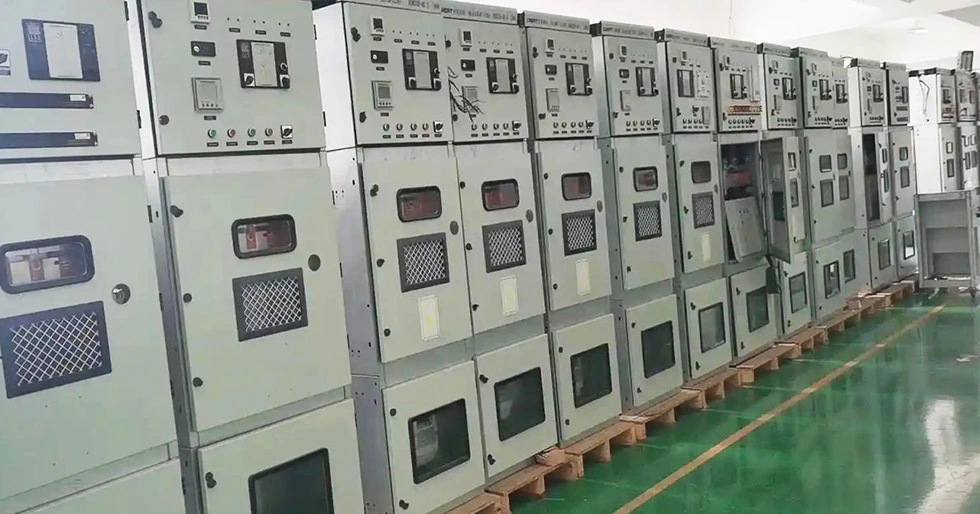

Cotenele è un esportatore di unità principali ad anello isolate in gas di media tensione dalla Cina. Il nostro nuovo sistema di isolamento in gas a media tensione da 33 KV è stato ampiamente utilizzato dai clienti in Europa e nel Sud-Est asiatico.

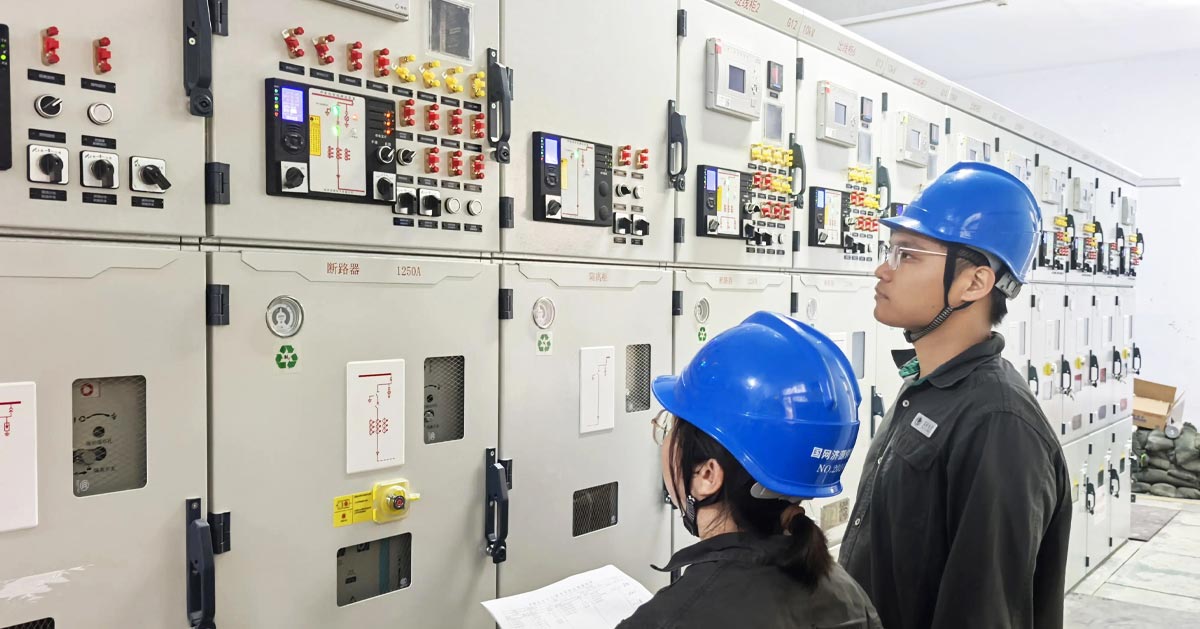

Questa RMU isolata in gas con tensione nominale di 40,5 kV, con i suoi principali vantaggi di compattezza, affidabilità e sicurezza, è diventata un'apparecchiatura chiave nel campo della distribuzione di media tensione, soprattutto in scenari in cui le risorse terrestri sono scarse, le condizioni ambientali sono difficili e si preferiscono requisiti elevati di affidabilità dell'alimentazione elettrica.

Questa unità principale ad anello a media tensione è conforme agli standard internazionali e nazionali pertinenti come IEC 62271, GB/T 3906-2020, DL/T 404-2018 ecc.

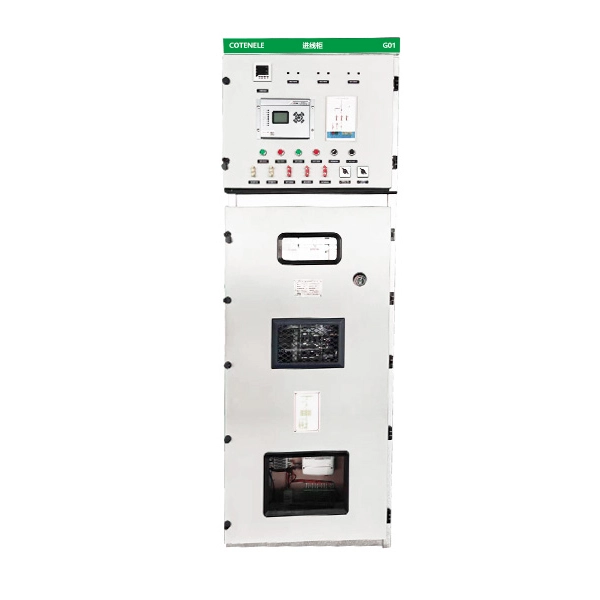

Strutture del prodotto

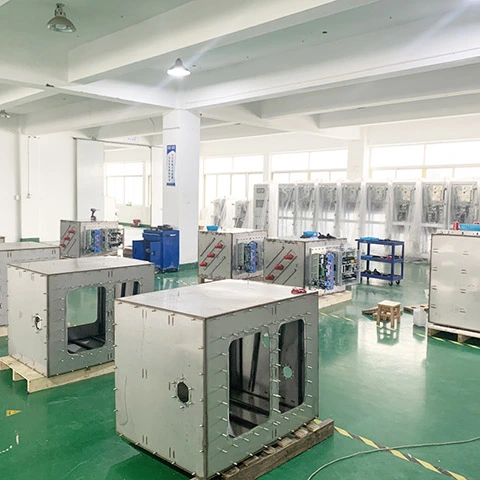

I livelli di corrente nominale di questo quadro di media tensione isolato in gas includono 630 A, 1250 A, 1600 A, 2000 A, 2500 A e 3150 A e le dimensioni dell'involucro possono essere personalizzate in base alle esigenze dell'utente. Il suo involucro è realizzato in lamiera di acciaio aluzinc mediante taglio e piegatura, mentre il serbatoio del gas è saldato in lamiera di acciaio inossidabile 304 di alta qualità. Ciascuna unità funzionale può essere estesa in modo indipendente e combinata in un quadro elettrico secondo lo schema elettrico.

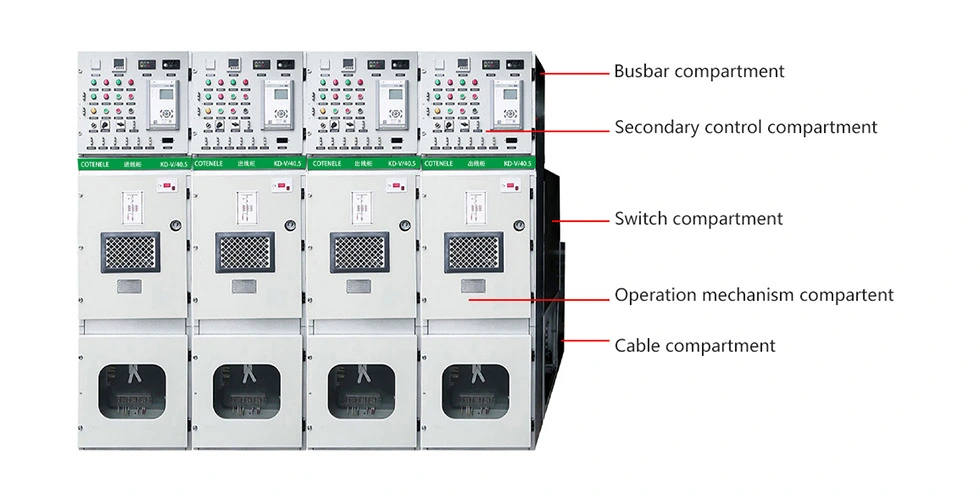

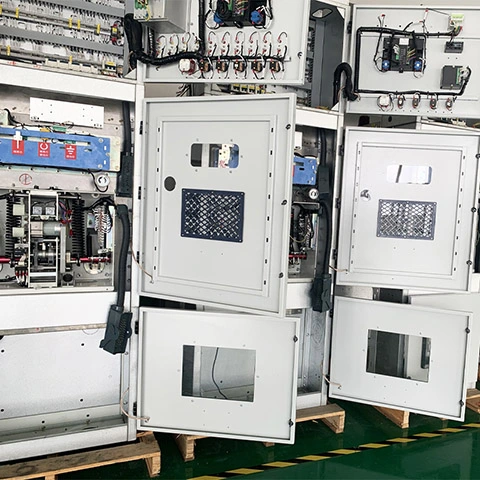

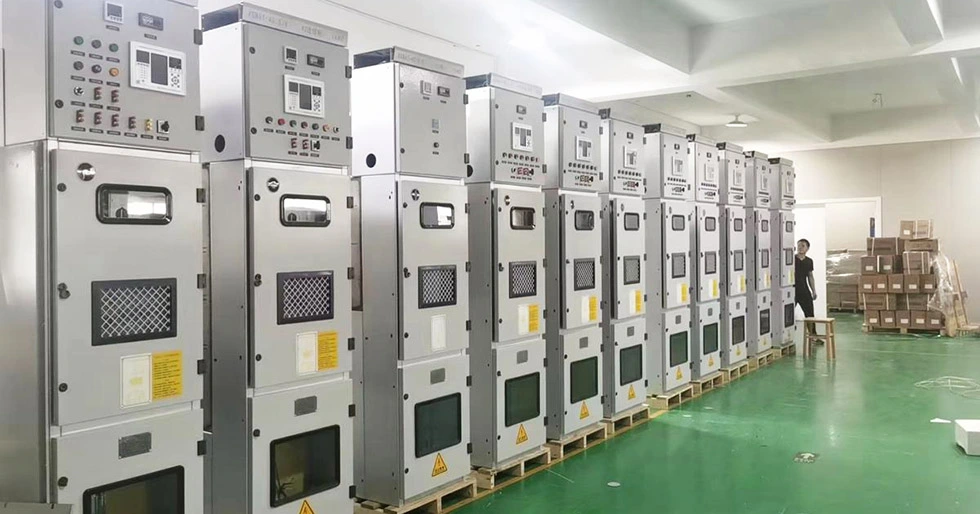

Il sistema con isolamento in gas di media tensione da 33 KV può essere suddiviso in diversi compartimenti separati come un compartimento di controllo secondario, un compartimento sbarre, un compartimento interruttore, un compartimento meccanismo di comando dell'interruttore e un compartimento cavi, dove l'altezza di connessione del cavo arriva fino a 700 mm per facilitare la manutenzione e l'installazione. L'intero quadro è dotato di un sistema di protezione completo di terra.

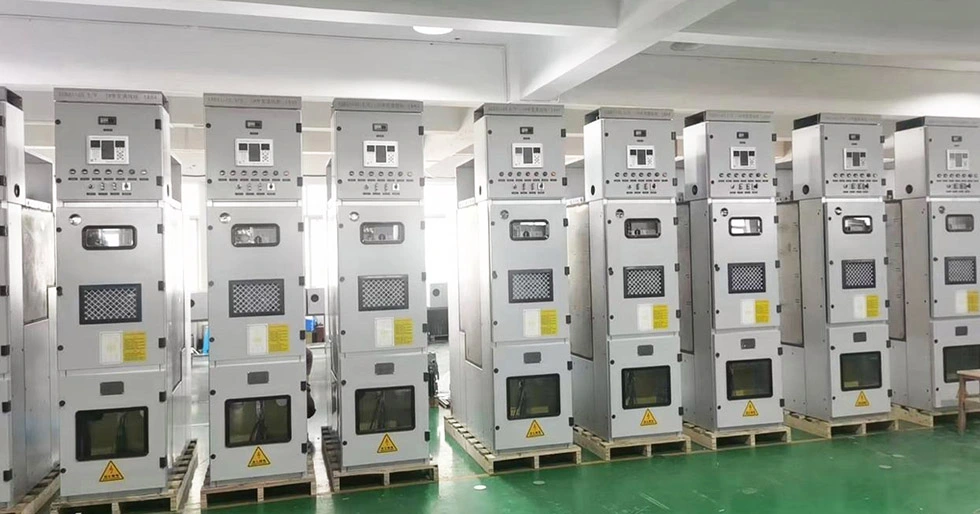

Inoltre, i compartimenti funzionali, quali compartimento commutazione, compartimento sbarre, compartimento cavi e canale del circuito secondario, sono isolati tra loro, ciascuno separato da separé metallici messi a terra per garantirne l'indipendenza.

1. Vano sbarre:

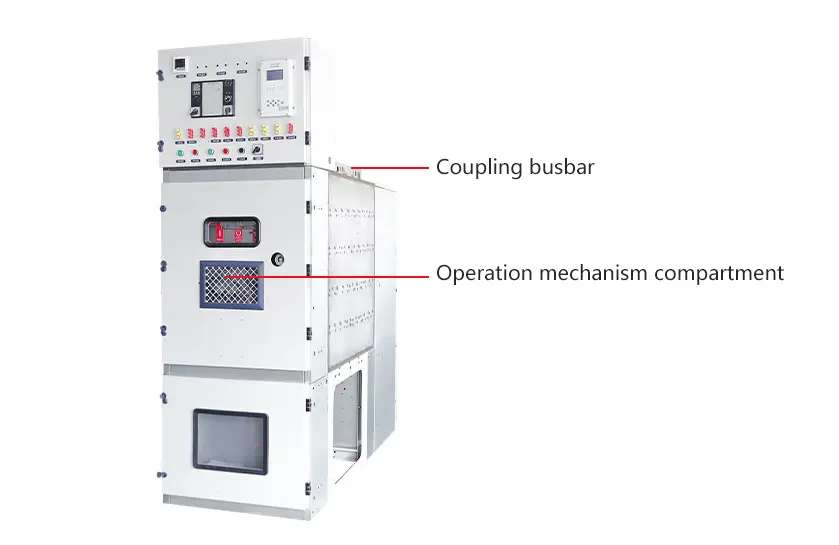

Il vano sbarre è racchiuso all'interno del serbatoio superiore del gas, che alloggia anche il meccanismo di sezionamento. Una volta abbassato il quadro sulla base di fondazione, le sezioni adiacenti dell'armadio vengono unite insieme tramite un processo di accoppiamento, collegando così saldamente le unità circuitali sinistra e destra e le relative sbarre collettrici in un assieme integrato.

2.Compartimento di controllo secondario:

La cella di controllo secondaria si trova direttamente sopra l'involucro del quadro. All'interno è dotato di piastre di montaggio componenti e staffe di fissaggio della morsettiera, che possono ospitare terminali di cablaggio, terminali per piccole sbarre, dispositivi di protezione integrati, nonché altri componenti di controllo e funzionamento. Ciò consente funzioni di sistema come il controllo remoto, la misurazione remota, la segnalazione remota e il monitoraggio locale. Fori circolari per il collegamento di piccole sbarre collettrici sono forniti sui pannelli laterali sinistro e destro in posizioni corrispondenti ai terminali, facilitando un comodo cablaggio quando armadi adiacenti sono accoppiati insieme.

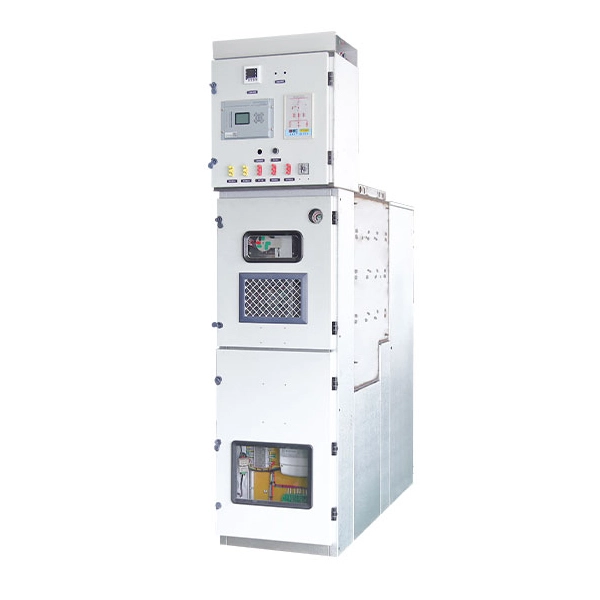

Compartimento di controllo secondario

3. Vano interruttori:

Il vano interruttori si trova nella sezione centrale della custodia. Questo armadio adotta una struttura di quadro isolata in gas a piastra con due scomparti gas, uno superiore e uno inferiore. Il compartimento gas superiore ospita il sezionatore a tre posizioni, mentre il compartimento gas inferiore contiene l'interruttore in vuoto. La sbarra collettrice, il sezionatore a tre posizioni e l'interruttore automatico sotto vuoto sono disposti in una configurazione "superiore-medio-inferiore". Il design del compartimento gas singolo è semplice nella struttura, facile da produrre e a basso costo.

Tuttavia, poiché tutti i componenti sono posizionati insieme in un unico compartimento, sono soggetti a interferenze reciproche, con conseguente minore affidabilità. Al contrario, un design a compartimento multigas consente una sostituzione più semplice dei singoli moduli, evita interferenze reciproche tra più componenti e offre una maggiore sicurezza. Tuttavia, la struttura multicompartimento è più complessa, più difficile da produrre e più costosa.

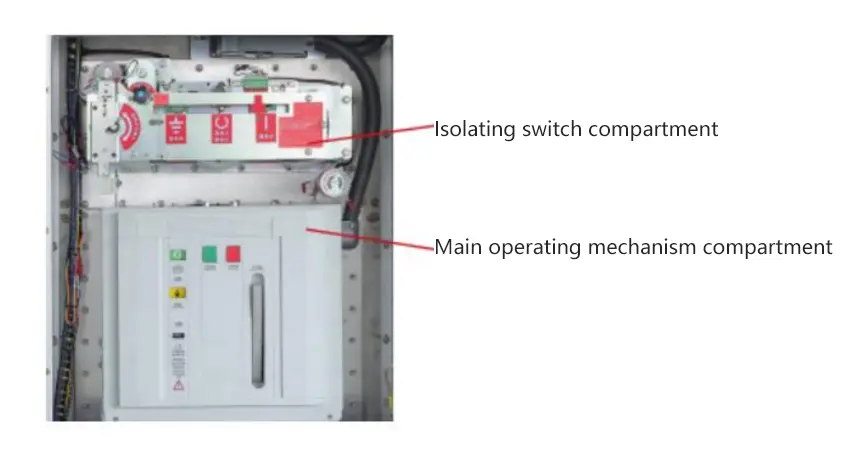

4.Compartimento del meccanismo operativo

Il meccanismo di comando a molla è disposto in una disposizione piatta, con il meccanismo del sezionatore e il meccanismo dell'interruttore alloggiati separatamente. Il meccanismo e il tirante di isolamento dell'ampolla in vuoto sono integrati in una configurazione fronte-retro, che semplifica la catena di trasmissione. Di conseguenza, le caratteristiche di uscita del meccanismo si adattano meglio alle caratteristiche di apertura e chiusura dell'interruttore, riducendo il consumo energetico e migliorando al contempo l'affidabilità e la flessibilità meccanica.

5. Vano cavi:

La cella cavi è situata nella parte inferiore del quadro ed è dotata di un canale di scarico della pressione indipendente. L'altezza da terra dei terminali di collegamento dei cavi può arrivare fino a 700 mm. Gli interblocchi di messa a terra sono installati all'interno del vano cavi secondo necessità e ciascun circuito può ospitare due cavi e uno scaricatore di sovratensione. Inoltre, sia i cavi in ​​entrata/uscita che lo scaricatore di sovratensione sono collegati utilizzando un metodo di connessione a cono interno.
