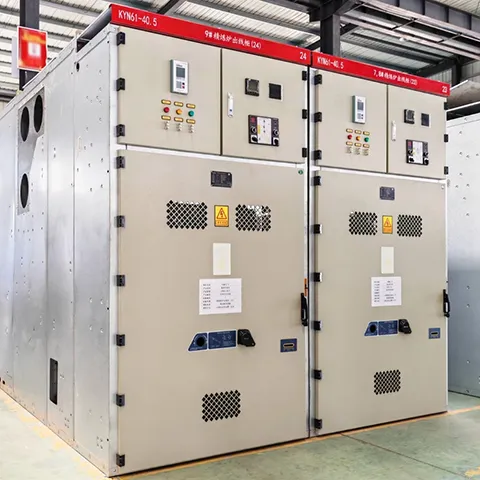

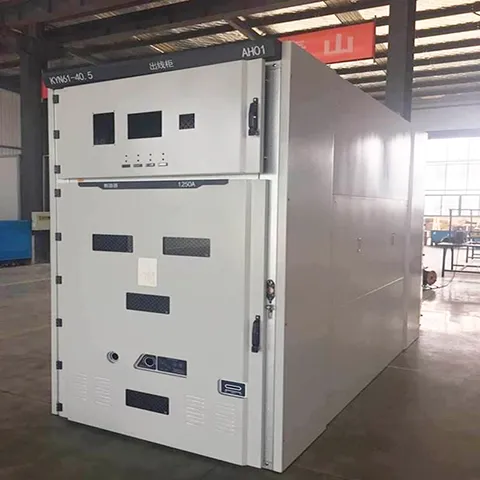

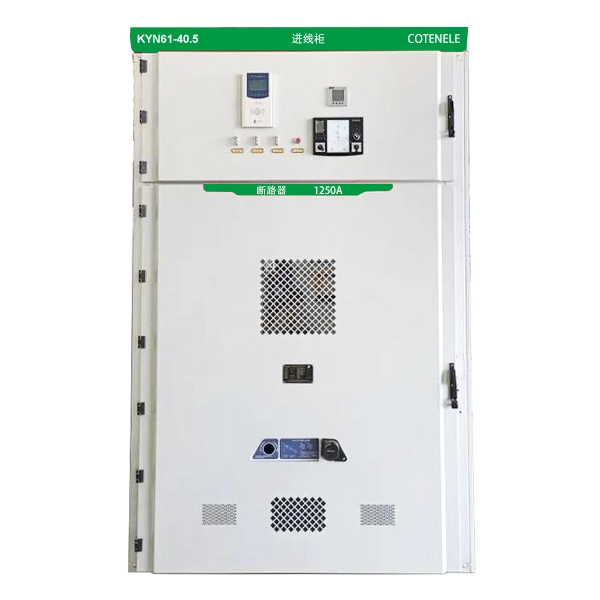

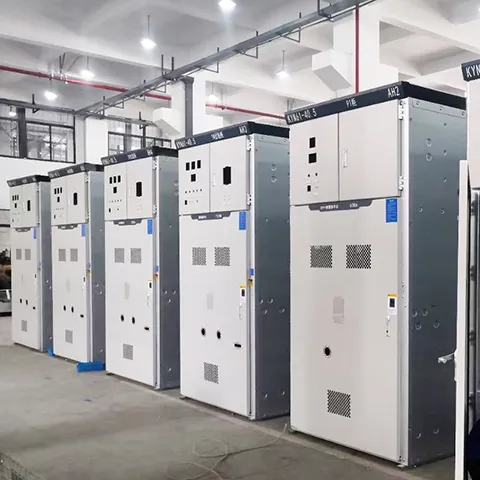

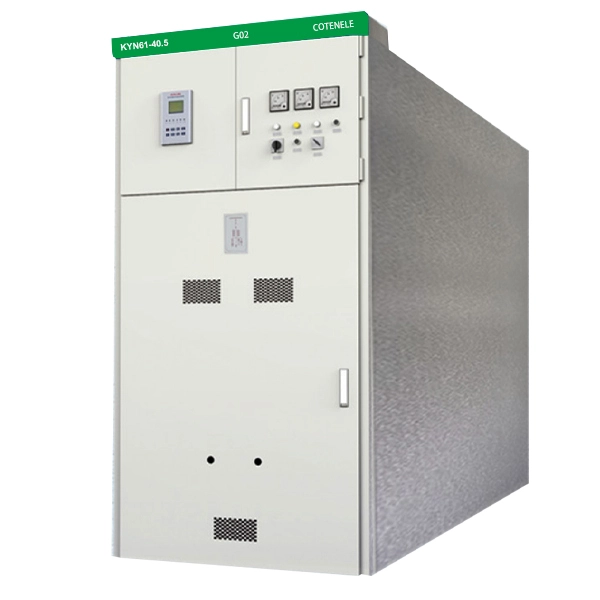

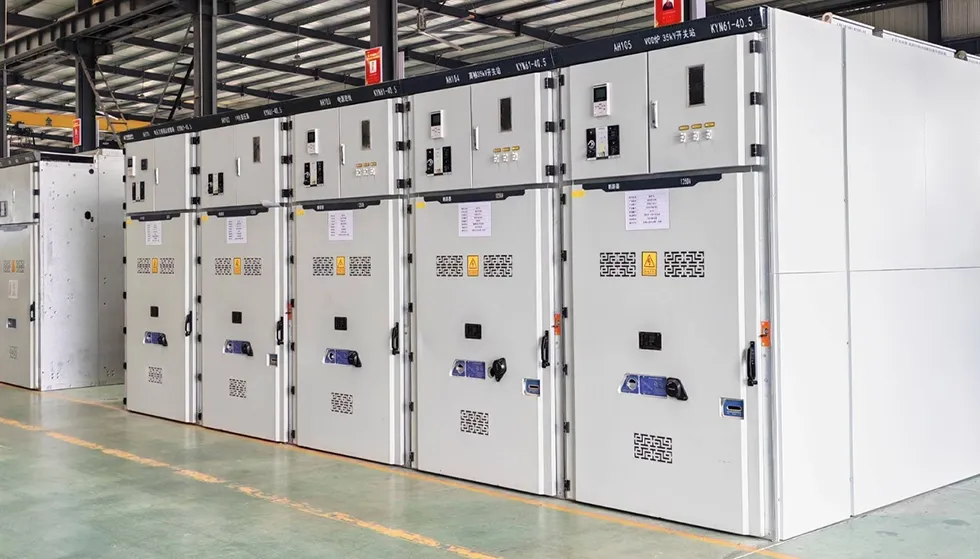

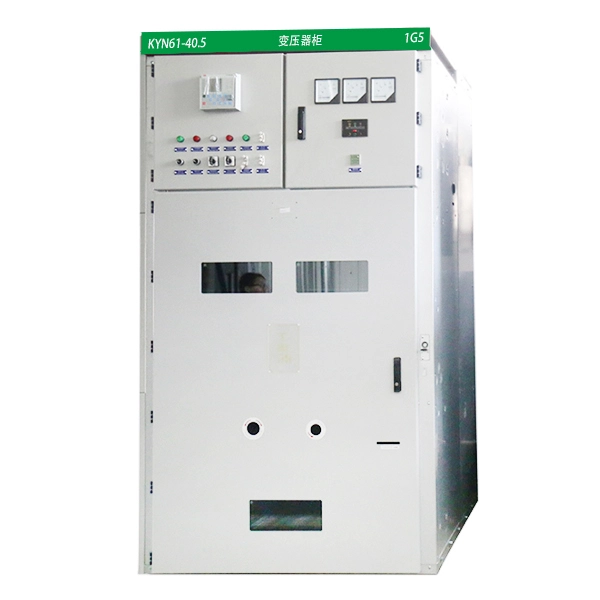

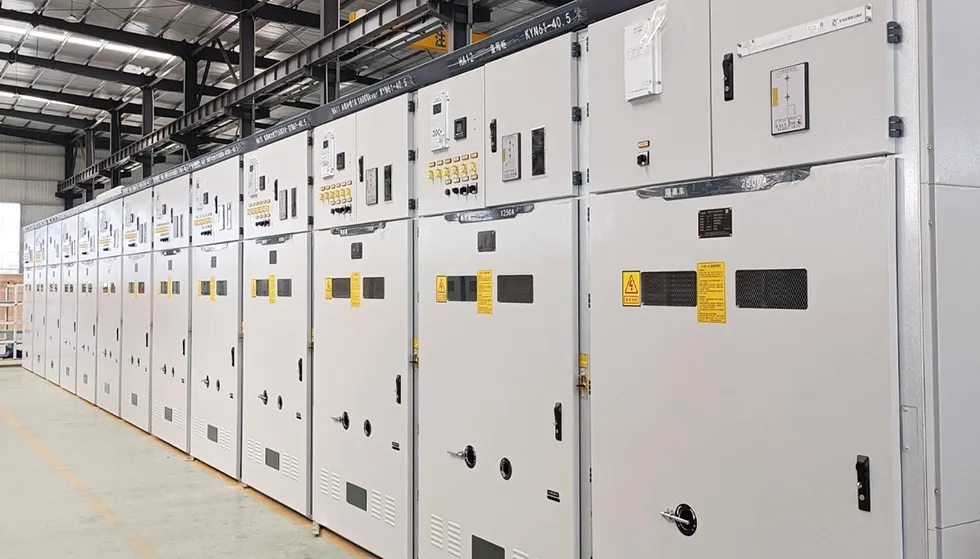

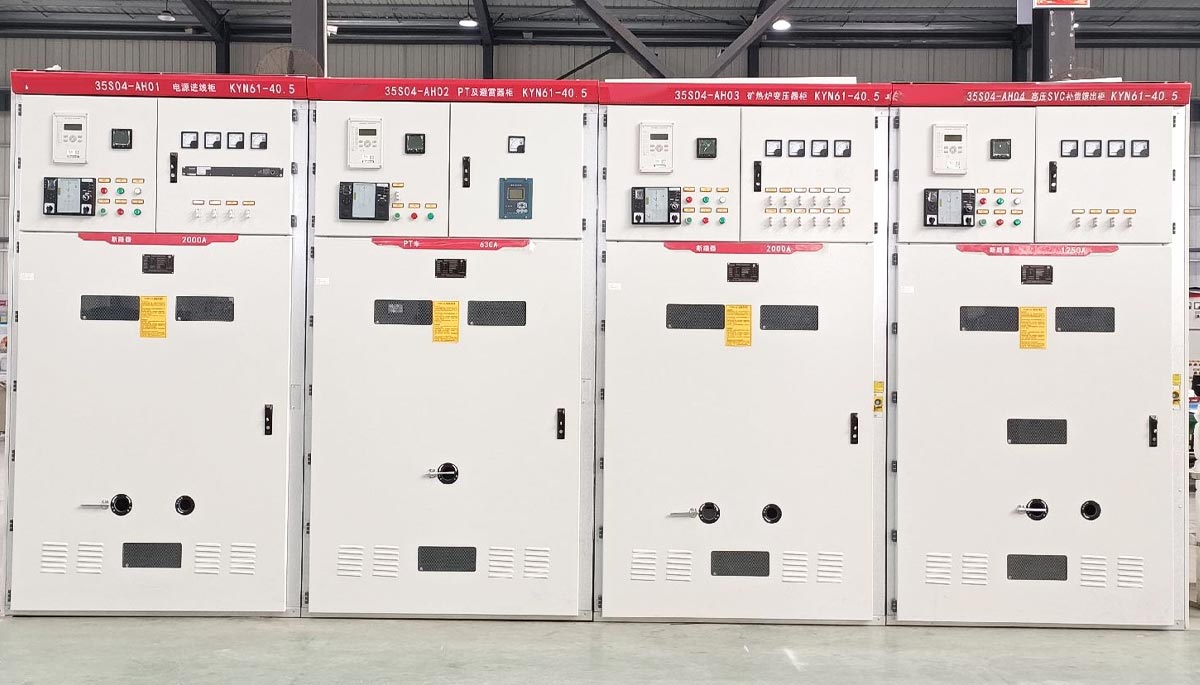

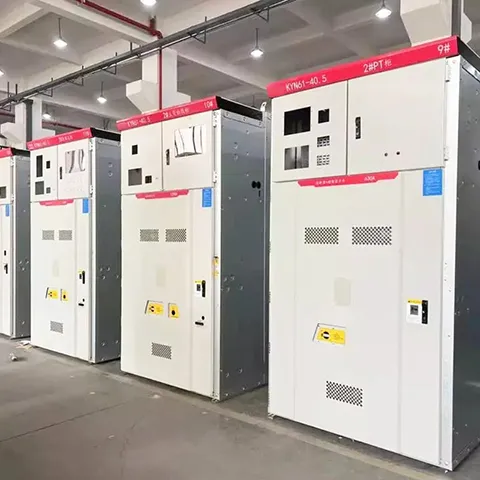

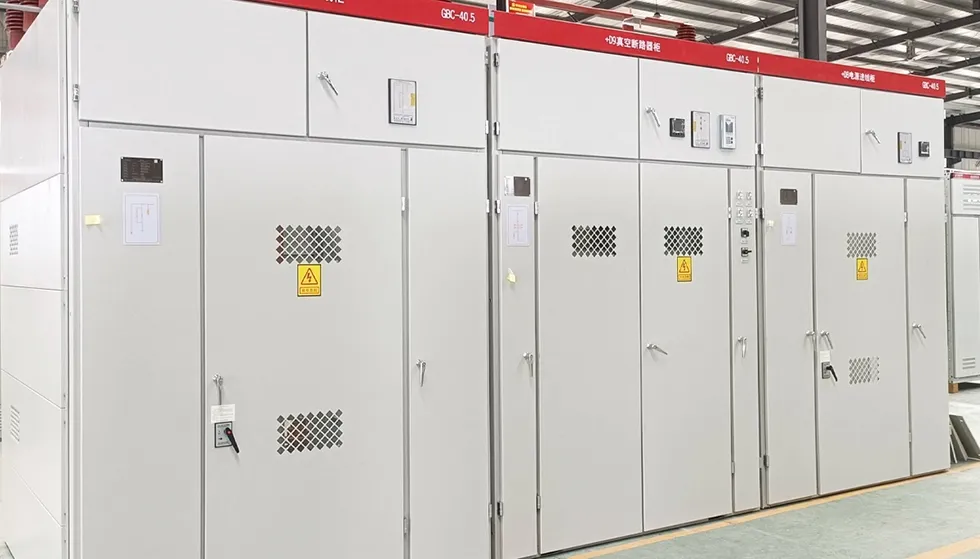

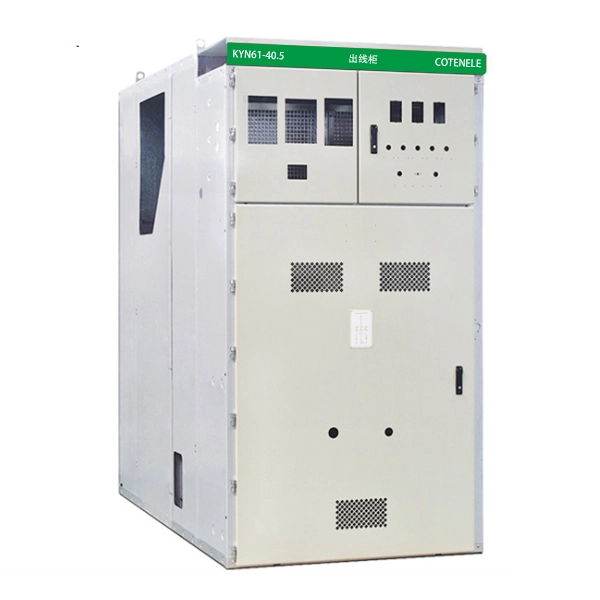

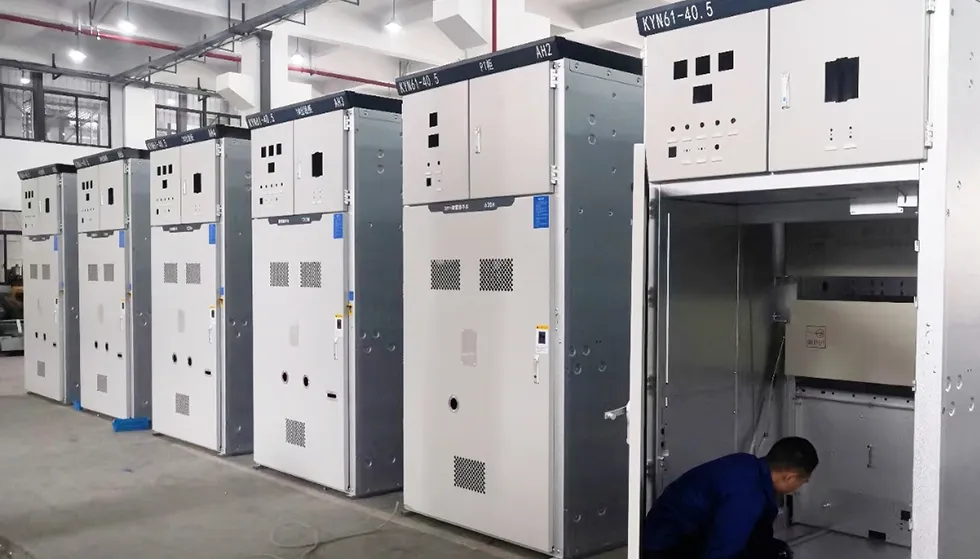

Pannelli metallici di media tensione da 33 KV

I pannelli di comando blindati di media tensione serie KYN61-40.5 da 33 KV sono una soluzione di quadri per interni ampiamente utilizzata per sistemi di trasmissione e distribuzione di potenza a 35 kV. La sua designazione completa è "Quadro CA corazzato rimovibile con custodia in metallo". Cotenele è un produttore affidabile ed esperto di questo tipo di apparecchiature.

Il quadro KYN61-40.5 viene utilizzato principalmente per il controllo, la protezione e il monitoraggio dei circuiti elettrici nei sistemi di trasmissione e distribuzione di potenza. Dotato di tecnologia matura, elevata sicurezza operativa e prestazioni comprovate, è ampiamente applicato in centrali elettriche, sottostazioni e reti di distribuzione di energia industriale e mineraria.

Questo quadro è conforme alle seguenti norme:

GB 3906 — Quadro metallico da 3–35 kV CA

GB/T 11022 — Requisiti tecnici comuni per quadri ad alta tensione e apparecchiature di controllo

IEC 62271-200 — Apparecchiature di comando e di comando in ca con custodia metallica per tensioni nominali superiori a 1 kV e fino a 52 kV

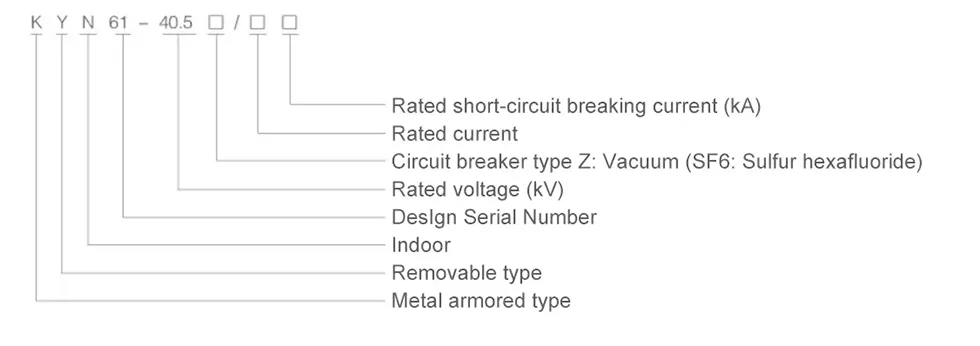

Modello e significati

Principali parametri tecnici

Principali parametri tecnici per KYN61-40.5

Principali parametri tecnici per KYN61-40.5

Condizioni di lavoro

1. Temperatura dell'aria ambiente:La temperatura massima sarà di +40°C e la temperatura minima sarà di -10°C.

2. Altitudine:Il luogo di installazione non dovrà superare 1oo0 m sopra il livello del mare.

3. Umidità relativa ambientale:Il valore medio giornaliero non deve essere superiore al 95% e il valore medio mensile non deve essere superiore al 9o%.

4. Condizioni dell'aria ambiente:L'apparecchiatura non è destinata all'uso in luoghi in cui sono presenti sostanze corrosive, forte inquinamento, gas infiammabili o vibrazioni intense.

5. Condizioni sismiche:Se si verifica un terremoto, la sua intensità non deve superare la magnitudo 8.

Quali sono le applicazioni del quadro KYN61-40.5?

I pannelli di comando blindati a media tensione serie KYN61-40.5 da 33 KV sono ampiamente utilizzati in:

1. Centrali elettriche e sottostazioni di rete (più comuni)

2. Imprese industriali e minerarie (metallurgia, petrolchimica, miniere di carbone, cemento, produzione automobilistica, ecc.)

3. Progetti di energia rinnovabile (centrali fotovoltaiche, parchi eolici – nelle loro sottostazioni di step-up o di distribuzione)

4. Infrastrutture (aeroporti, ospedali, grattacieli, grandi complessi commerciali)

5. Applicazioni speciali (siti operativi frequenti)

Quali sono i vantaggi del prodotto per il quadro KYN61-40.5?

Alta sicurezza:Completamente corazzato in metallo e compartimentato, dotato di un sistema di interblocco completo "cinque prove" per prevenire operazioni errate e garantire la sicurezza del personale e delle attrezzature. Ciascun compartimento funzionale è dotato di un canale di scarico della pressione indipendente per dirigere i guasti dovuti all'arco lontano dall'operatore.

Alta affidabilità:Lunga durata di progettazione; componenti chiave come l'interruttore automatico e il sezionatore di terra possono eseguire decine di migliaia di operazioni meccaniche.

Configurazione flessibile:Compatibile con varie marche di interruttori automatici tradizionali (ad esempio, ZN85 domestico, ABB VD4, ecc.) per soddisfare le diverse esigenze degli utenti. Supporta più schemi di cablaggio principali (ingresso/uscita cavi, ingresso/uscita linea aerea, ecc.).

Come acquistare i quadri metalclad di media tensione da 33KV?

Si prega di fornire queste informazioni di seguito prima di ordinare:

1. Lo schema unifilare dello schema del circuito principale, l'applicazione prevista, la configurazione specifica del circuito principale, la planimetria della sala quadri e i disegni di disposizione e layout delle apparecchiature. Sarebbe meglio se fosse possibile fornire i documenti dettagliati sui requisiti del progetto.

2. Requisiti per le funzioni di controllo, misura e protezione del quadro, nonché requisiti per altre apparecchiature chiuse e dispositivi di automazione.

3. La designazione del tipo, le specifiche tecniche e la quantità di ciascun componente elettrico utilizzato nel quadro.

4. Se è necessario un ponte di sbarre tra le unità del quadro o per l'armadio della linea di arrivo, devono essere forniti i seguenti dati dettagliati: capacità di trasporto di corrente nominale del ponte di sbarre, la sua campata e la sua altezza dal pavimento.

5. Se il quadro deve essere utilizzato in condizioni ambientali particolari, tali condizioni devono essere specificate dettagliatamente al momento dell'ordine.

6. Eventuali altri requisiti speciali dovranno essere discussi e concordati con la nostra azienda.

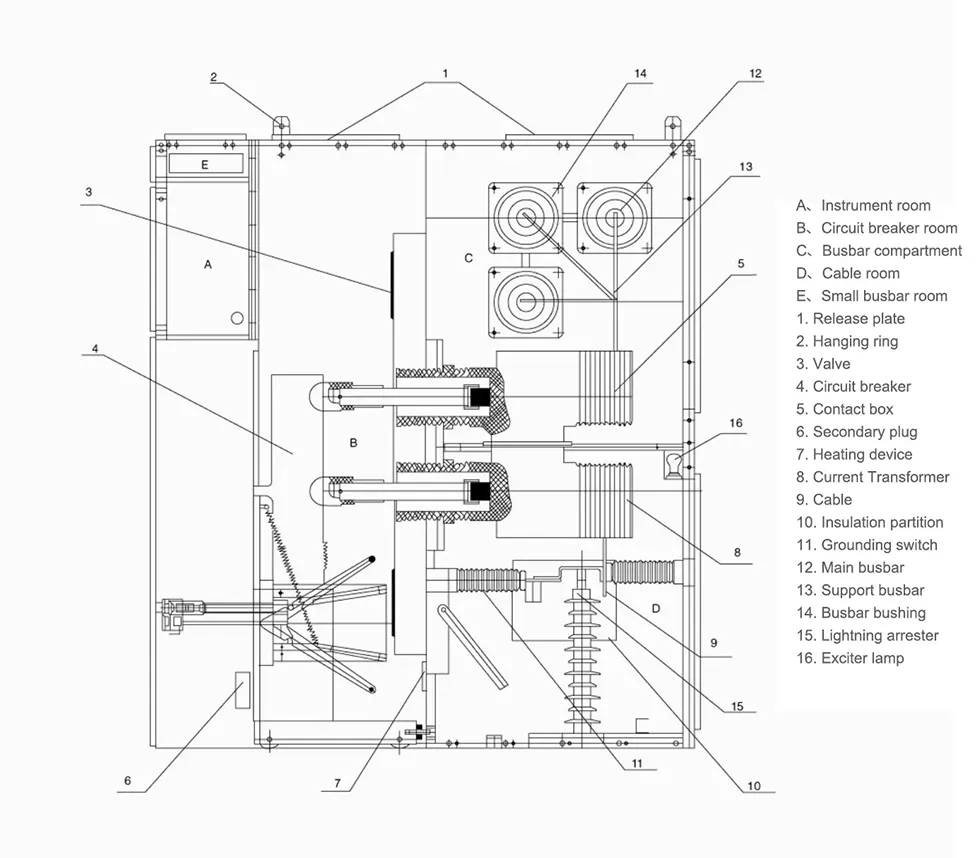

Aspetto e dimensioni
