Produttore di unità principali ad anello di alta qualità per una distribuzione affidabile dell'energia

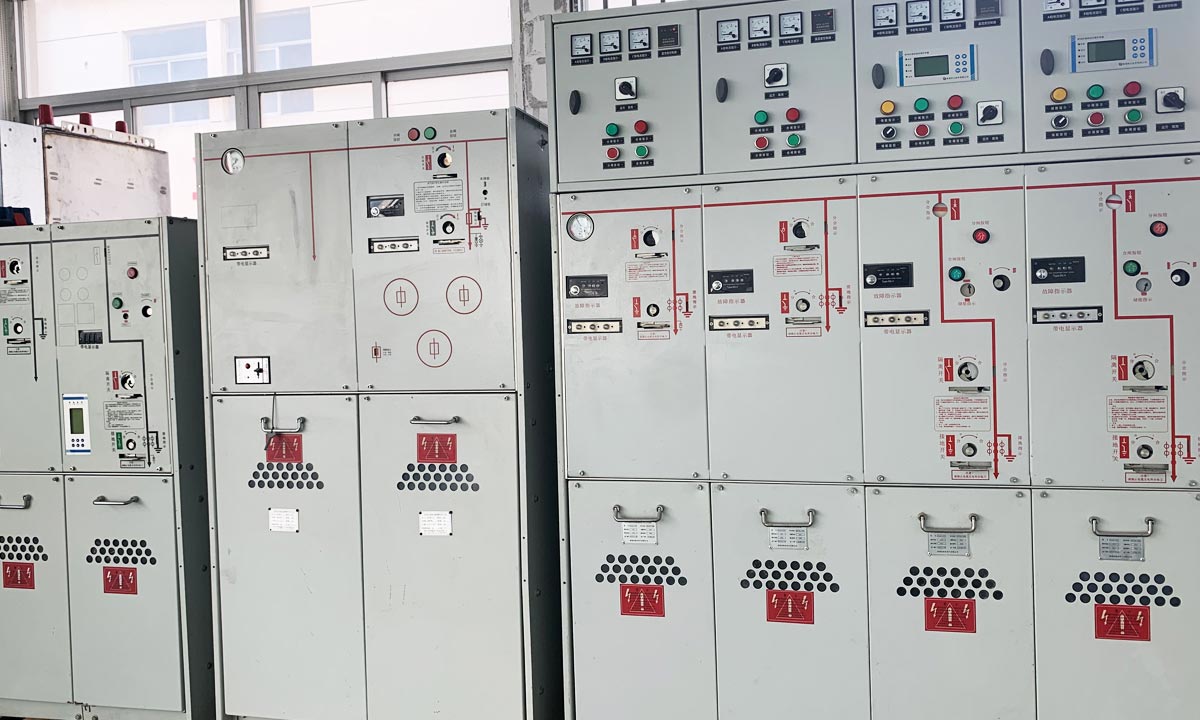

Un'unità principale Ring è un tipo diquadri di media tensioneutilizzati nelle reti di distribuzione elettrica. Si tratta di un insieme compatto di componenti del quadro (come interruttori-sezionatori, fusibili e sbarre collettrici) compatto, assemblato in fabbrica e con involucro metallico, generalmente applicato a livelli di tensione nominale compresi tra 10 kV e 40,5 kV.
Le unità principali dell'anello possono essere suddivise in RMU isolate in gas e RMU rispettose dell'ambiente in base al mezzo di isolamento. Le RMU isolate in gas utilizzano tipicamente l'SF₆ come mezzo isolante e di estinzione dell'arco, mentre le RMU ecologiche adottano gas rispettosi dell'ambiente come aria secca, N₂ o altre miscele di gas verdi, nonché la tecnologia di interruzione del vuoto. Esiste anche un tipo di RMU con isolamento solido, che generalmente utilizza la resina epossidica come materiale isolante.
Le unità principali dell'anello possono essere suddivise in RMU isolate in gas e RMU rispettose dell'ambiente in base al mezzo di isolamento. Le RMU isolate in gas utilizzano tipicamente l'SF₆ come mezzo isolante e di estinzione dell'arco, mentre le RMU ecologiche adottano gas rispettosi dell'ambiente come aria secca, N₂ o altre miscele di gas verdi, nonché la tecnologia di interruzione del vuoto. Esiste anche un tipo di RMU con isolamento solido, che generalmente utilizza la resina epossidica come materiale isolante.
Nuovi Prodotti
- Sistema isolato con gas a media tensione 33KV
- Quadri elettrici RMU di media tensione 11KV
- Pannelli MV dell'unità principale ad anello di media tensione da 11 KV
- Quadro isolato in gas di media tensione da 11 KV
- Quadro di media tensione rivestito in metallo per interni da 11 KV
- View as
Unità principale ad anello isolato solido di media tensione
Per molti anni, Cotenele è impegnata nell'innovazione, nella ricerca e nello sviluppo di nuovi prodotti e tecnologie e l'unità principale ad anello isolato solido di media tensione è uno dei nostri nuovi prodotti di recente sviluppo. L'unità principale ad anello isolato solido di media tensione rappresenta una direzione importante nell'evoluzione della tecnologia intelligente e integrata per i quadri di media tensione. Presenta i vantaggi principali dei materiali isolanti rispettosi dell'ambiente e di una migliore affidabilità. Dopo aver superato continuamente le sfide legate ai materiali e ai processi, sta gradualmente diventando la scelta ideale in molti scenari applicativi chiave.
Unità principale ad anello ecologica da 36 KV
In qualità di importante produttore ed esportatore di RMU in Cina, Cotenele fornisce da molti anni un gran numero di unità principali ad anello ecologiche da 36 KV per sistemi di distribuzione in Europa e Sud America. Queste unità principali ad anello isolate in gas rispettose dell'ambiente sono ampiamente utilizzate nelle reti di distribuzione urbana, applicazioni industriali e commerciali, costruzione di infrastrutture di trasporto e altri campi. La caratteristica significativa di questo tipo di unità principali ad anello è che non contengono SF6 e utilizzano aria secca o azoto come gas isolante, il che è utile per proteggere l'ambiente ambiente.
Quadri ecologici gratuiti da 24 KV SF6
Cotenele è un grande produttore di quadri ecologici da 24 KV senza SF6 in Cina. La caratteristica più importante dei quadri ecologici da 24 kV è che questo quadro di media tensione o unità principale ad anello non utilizza più SF₆ (esafluoruro di zolfo), un gas serra tradizionale, come mezzo isolante. Utilizza invece gas ecologici come aria secca e azoto (N₂) o materiali isolanti solidi per fornire isolamento. Il quadro elettrico ecologico da 24 KV RMU SF6 è conforme agli standard internazionali pertinenti come la serie IEC 62271, il regolamento UE sui gas fluorurati (UE) 2024/573, la serie IEEE/ANSI C37.20 e gli standard UL/NEMA.
Quadro elettrico isolato in gas ecologico da 12 KV
Cotenele è un grande produttore ed esportatore di quadri elettrici in Cina e i nostri quadri elettrici isolati in gas ecologici da 12 KV hanno ottenuto un ampio riconoscimento da parte degli utenti nei mercati europei e sudamericani. Questo quadro elettrico isolato in gas ecologico utilizza aria secca a bassa pressione, azoto e altri gas rispettosi dell'ambiente come mezzo isolante ed è ampiamente utilizzato nei sistemi di distribuzione di reti ad anello industriali e civili, come piccole sottostazioni di distribuzione secondaria, sottostazioni di imprese industriali e minerarie, aree residenziali urbane, aeroporti, ferrovie e altri luoghi.
Quadro MT dell'unità principale ad anello di media tensione 11KV RMU
Cotenele è un grande produttore e fornitore di unità principali ad anello di media tensione e dei loro componenti principali interni in Cina. Le nostre RMU di media tensione vengono esportate principalmente in regioni come Europa e Medio Oriente. Il quadro MV per unità principali ad anello di media tensione RMU da 11 KV serie XGN66-12 è un quadro CA fisso per interni con involucro metallico progettato per sistemi di alimentazione trifase da 3,6–40,5 kV, 50 Hz. È ampiamente utilizzato per la distribuzione dell'energia, il controllo dei circuiti e la protezione in applicazioni quali sottostazioni, impianti industriali, grattacieli, comunità residenziali e trasformatori montati su pad.
Quadro principale ad anello isolato in gas 33KV RMU MV
Cotenele è uno dei principali fornitori di quadri principali ad anello isolato in gas serie HXGN-40.5 33KV RMU MV alla State Grid Corporation of China. I nostri prodotti per unità principali dell'anello non vengono venduti solo a livello nazionale, ma anche esportati in più paesi e regioni in Africa, Europa e Medio Oriente. L'unità principale ad anello a media tensione della serie HXGN-40.5 da 35 KV è un'apparecchiatura di distribuzione di media tensione per interni trifase CA da 50 Hz. Ha le caratteristiche di utilizzo sicuro, insensibile al clima, facilità di installazione, manutenzione minima e dimensioni compatte ed è adatto per l'installazione in sottostazioni di tipo box.
Cos'è un'unità principale Ring?
Una Ring Main Unit (RMU) è un insieme di quadri di media tensione utilizzati nelle reti di distribuzione. Integra componenti chiave come interruttori di carico e fusibili in un involucro metallico o non metallico.
Prende il nome dalla sua comune applicazione nelle reti di distribuzione ad anello, che forniscono un'elevata affidabilità dell'alimentazione. In tale configurazione ad anello, le linee di distribuzione formano un anello chiuso, consentendo la fornitura di energia da entrambe le direzioni.
Quando si verifica un guasto su una sezione della linea, la sezione guasta può essere rapidamente isolata e l'alimentazione può essere ripristinata dal lato opposto, riducendo al minimo l'intervallo di interruzione.
Tipi di isolamento RMU
- Tipo isolato in gas SF₆ (prestazioni eccellenti ma elevato impatto serra, ancora ampiamente utilizzato)
- Tipo con isolamento solido (ecologico e sicuro, sostituisce gradualmente SF₆)
- Tipo con isolamento in aria (costo inferiore ma dimensioni maggiori)
- Tipo ecologico con isolamento in gas (tendenza di sviluppo futuro)
Le RMU sono ampiamente utilizzate nelle reti di distribuzione urbana, negli edifici commerciali, nelle imprese industriali e minerarie, nei progetti infrastrutturali e nei sistemi di energia rinnovabile.
Componenti principali interni
- Sezionatore di carico (per stabilire e interrompere la corrente di carico)
- Fusibile (per interrompere la corrente di guasto)
- Sezionatore di terra (per sicurezza manutenzione)
Perché si chiama rete ad anello?
Nei tradizionali sistemi di distribuzione elettrica, l'elettricità viene fornita in una struttura radiale da un'unica sottostazione. Se si verifica un guasto, gli utenti a valle subiscono interruzioni.
Una rete ad anello collega più armadi RMU in un circuito a circuito chiuso. Durante il normale funzionamento, il sistema funziona in uno stato ad anello aperto, consentendo l'alimentazione da entrambe le direzioni senza che si formi un cortocircuito.
Quando si verifica un guasto, la sezione difettosa viene isolata e il punto normalmente aperto viene chiuso per ripristinare l'alimentazione dalla direzione opposta, migliorando l'affidabilità e la flessibilità.
Costruzione e componenti chiave
Interruttore-sezionatore (unità C)
Può creare e interrompere in sicurezza la normale corrente di carico ma non può interrompere le correnti di cortocircuito.
Fusibile (unità F)
Abbinato ad interruttore-sezionatore per la protezione del trasformatore. In condizioni di guasto, il fusibile interviene e fa scattare l'interruttore.
Interruttore automatico (unità V)
Utilizza interruttori automatici in vuoto per interrompere le correnti di guasto. Tipicamente utilizzato per circuiti in ingresso e carichi critici.
Design completamente isolato e sigillato
Le moderne RMU utilizzano gas SF₆ o gas ecocompatibili in una struttura a serbatoio sigillato. Ciò garantisce design compatto, elevata affidabilità e resistenza a polvere, umidità e inquinamento.
Principali aree di applicazione
- Complessi residenziali
- Edifici commerciali
- Reti di distribuzione urbana
- Parchi industriali e fabbriche
Classificazione delle unità principali dell'anello
Per mezzo di isolamento
- Tipo isolato in gas SF₆
- Tipo con isolamento solido
- Tipo con isolamento in aria
- Tipo ecologico con isolamento in gas
| Tipo | Mezzo di isolamento | Caratteristiche chiave | Nota ambientale |
| RMU isolata in SF₆ | Esafluoruro di zolfo (SF₆) | Compatto, completamente sigillato, insensibile alle condizioni ambientali, lunghi intervalli di manutenzione. | SF₆ ha un elevato potenziale di riscaldamento globale; i servizi pubblici stanno passando ad alternative. |
| RMU ecologica isolata in gas | Gas naturali o a basso GWP (aria secca, azoto, miscele di fluoronitrile/fluorochetone) | Stesso ingombro compatto delle unità SF₆, impatto ambientale significativamente ridotto | Spesso chiamate RMU "gas verde" o "ecologiche". |
| RMU isolata in aria (AIR) | Aria ambiente | Ingombro maggiore, costi iniziali inferiori, facile ispezione visiva. | Tipicamente utilizzato in interni dove lo spazio non è critico. |
| RMU con isolamento solido | Materiali dielettrici solidi (ad esempio resina epossidica) | Nessun gas serra, completamente sigillato contro umidità e inquinamento, compatto, manutenzione minima. | Spesso classificato nella categoria eco-friendly. |
Per Unità Funzionale
- Unità C: unità sezionatore sotto carico
- Unità F: unità combinata interruttore-fusibile
- Unità V: unità interruttore in vuoto
- Unità G: sezionatore o unità di isolamento
| Tipo di unità | Componenti principali | Funzione |
| Unità C | Interruttore automatico | Crea, trasporta e interrompe sia le normali correnti di carico che le correnti di cortocircuito. Utilizzato per la protezione dell'alimentatore dove sono richieste frequenti interruzioni per guasto. |
| Unità F | Combinazione interruttore-sezionatore + fusibile | L'interruttore-sezionatore gestisce le normali correnti di carico; il fusibile fornisce protezione da cortocircuito. Comunemente utilizzato per le unità di alimentazione del trasformatore. |
| Unità V | Interruttore automatico sotto vuoto | Simile a C ma che utilizza specificamente ampolle in vuoto. Adatto per applicazioni che richiedono una risoluzione dei guasti rapida e affidabile. |
| Unità G | Sezionatore (isolatore) | Fornisce isolamento e messa a terra visibili ma non può interrompere la corrente di carico o la corrente di guasto. Utilizzato come punto di isolamento in entrata/uscita o per sezionalizzare. |
| Unità SL/S | Interruttore di interruzione del carico (autonomo) | Crea e interrompe le normali correnti di carico ma non include un fusibile. Utilizzato per le unità di entrata/uscita in un circuito. |
RMU contro quadri rivestiti in metallo
I quadri blindati utilizzano scomparti completamente separati per sbarre collettrici, interruttori automatici e sezioni di cavi, garantendo elevata sicurezza e visibilità dei punti di isolamento.
Le RMU, invece, sono sistemi compatti e completamente sigillati progettati per reti di distribuzione che richiedono affidabilità, ingombro ridotto e manutenzione minima.
| Caratteristica | Anello unità principale (RMU) | Quadri rivestiti in metallo (ad esempio KYN) |
| Orma | Compatto; larghezza tipicamente 300-600 mm | Più grande; larghezza tipicamente 800-1000 mm |
| Isolamento | Per lo più isolati in gas (SF₆ o alternative) in serbatoi sigillati | Prevalentemente isolati in aria con sbarre a vista |
| Interruttori primari | Sezionatore + fusibili (prevalentemente) | Interruttori automatici sotto vuoto (prevalentemente) |
| Costo | Più basso, per semplicità e compattezza | Più alto, con una protezione più avanzata |
| Ruolo tipico | Distribuzione secondaria,reti ad anello,sottostazioni compatte | Distribuzione primaria, alimentazioni di sottostazioni, avviamento diretto di grandi motori |
Perché scegliere Cotenele?
Cotenele è un importante partner della State Grid Corporation of China. Gestiamo uno stabilimento di proprietà che copre oltre 30.000 metri quadrati.
La nostra gamma di prodotti comprende quadri isolati in gas, quadri ecologici e unità principali ad anello con tensioni nominali da 12 kV a 40,5 kV.
Tutti i componenti interni sono prodotti internamente. Siamo certificati ISO9001, ISO14001 e ISO18001.
I nostri prodotti sono ampiamente utilizzati nei settori energetico, ferroviario, petrolchimico e dell'edilizia municipale. La nostra sede si trova nella città di Liushi, nella città di Yueqing, Wenzhou, conosciuta come la “capitale elettrica” della Cina.
Un'unità principale Ring è una soluzione di quadro di media tensione compatta e altamente affidabile. Consente il funzionamento della rete ad anello, migliorando l'affidabilità dell'alimentazione e la flessibilità operativa.
La moderna tecnologia RMU si sta evolvendo verso:
- Sistemi di isolamento ecocompatibili senza SF₆
- Integrazione con sistemi digitali di monitoraggio e controllo remoto
