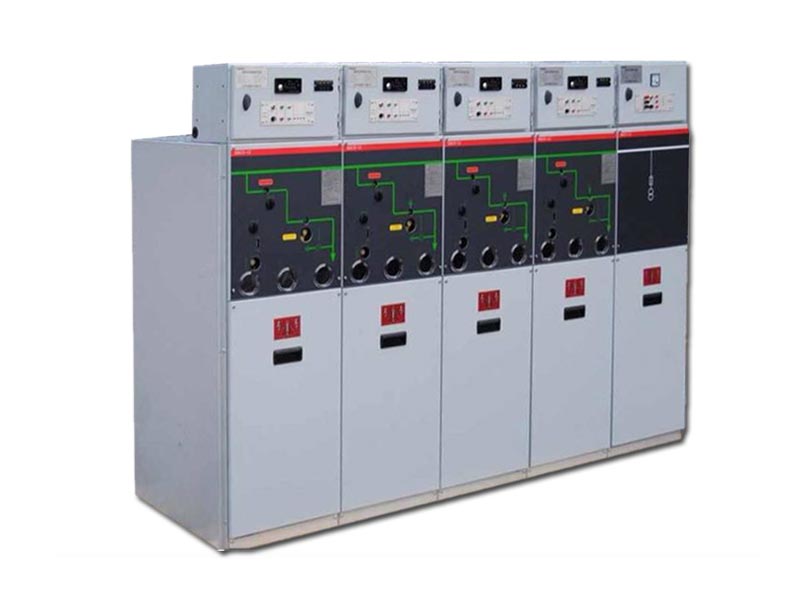

Pannello RMU dell'unità principale ad anello di media tensione da 22 KV

Cotenele è un grande produttore e fornitore di unità principali ad anello di media tensione e quadri in Cina, anche tutti i componenti interni di questi quadri di media tensione sono prodotti da noi stessi. Il pannello RMU dell'unità principale ad anello di media tensione serie XGN15-24 da 22 KV è un quadro di rete ad anello chiuso fisso in metallo di tipo box ampiamente utilizzato nei sistemi di distribuzione del livello di tensione da 20 kV. Le unità principali dell'anello hanno caratteristiche quali struttura compatta, design modulare e buona sicurezza operativa e sono ampiamente utilizzate in molti progetti di distribuzione dell'energia civile e industriale.

Visualizza altro >> Invia richiesta >>

Quadri elettrici RMU di media tensione 11KV

Cotenele è un produttore di quadri di media tensione e dei loro componenti principali interni, i nostri prodotti includono pannelli di media tensione, unità principali ad anello, interruttori automatici in vuoto, interruttori-sezionatori di carico e meccanismi operativi. I pannelli elettrici RMU di media tensione da 11 KV serie HXGN17-12 sono quadri elettrici di rete ad anello chiuso in metallo CA fisso da 10 kV ampiamente utilizzati e tecnologicamente maturi. Viene utilizzato principalmente in sistemi di distribuzione trifase CA 50 Hz, tensione nominale 12 kV, responsabili della ricezione, distribuzione, controllo e protezione dell'energia elettrica ed è ampiamente utilizzato negli scenari di alimentazione di reti ad anello e di alimentazione dei terminali.

Visualizza altro >> Invia richiesta >>

Pannelli MV dell'unità principale ad anello di media tensione da 11 KV

I pannelli MV dell'unità principale ad anello di media tensione da 11 KV sono quadri di distribuzione compatti installati principalmente in sottostazioni interne o esterne, solitamente utilizzati per controllare i trasformatori. Cotenele è uno dei principali fornitori di China State Grid e Southern Power Grid. Le unità principali ad anello che produciamo includono principalmente unità principali ad anello ecologiche e unità principali ad anello isolate in gas. HXGN15-12 è l'RMU isolata in gas, questa unità principale ad anello modulare ha una struttura semplice, funzionamento flessibile, interblocco affidabile, facile installazione e combinazione libera. È adatto per occasioni come aeroporti e ferrovie che richiedono un'elevata automazione della distribuzione dell'energia.

Visualizza altro >> Invia richiesta >>

Quadro Gis isolato in gas 22KV MT

Cotenele non produce solo quadri con livelli di tensione di 12 kV, ma anche quadri di media tensione con livelli di tensione che vanno da 3,6 kV a 40,5 kV, inclusa l'unità principale ad anello con isolamento in gas da 24 kV. Il quadro Gis isolato in gas da 22 KV MV è un'unità principale ad anello con isolamento in gas (RMU) con tensione nominale di 24 kV, che presenta un quadro compatto e completamente sigillato, questo Il design rende la RMU immune alla contaminazione ambientale, all'umidità e alla polvere, garantendo elevata affidabilità e sicurezza.

Visualizza altro >> Invia richiesta >>

Quadro isolato in gas di media tensione da 11 KV

Cotenele è uno dei principali produttori di apparecchiature di distribuzione dell'energia in Cina, i nostri prodotti comprendono quadri LV e MV, unità principali ad anello e i loro componenti principali interni. Il quadro isolato in gas di media tensione da 11 KV ha una struttura compatta, è robusto e durevole e ha prestazioni sicure e stabili. Ampiamente utilizzato nella distribuzione elettrica urbana, negli edifici commerciali, negli impianti eolici e solari e nei siti industriali con spazio limitato.

Visualizza altro >> Invia richiesta >>

Cos'è un'unità principale Ring?

Una Ring Main Unit (RMU) è un insieme di quadri di media tensione utilizzati nelle reti di distribuzione. Integra componenti chiave come interruttori di carico e fusibili in un involucro metallico o non metallico.

Prende il nome dalla sua comune applicazione nelle reti di distribuzione ad anello, che forniscono un'elevata affidabilità dell'alimentazione. In tale configurazione ad anello, le linee di distribuzione formano un anello chiuso, consentendo la fornitura di energia da entrambe le direzioni.

Quando si verifica un guasto su una sezione della linea, la sezione guasta può essere rapidamente isolata e l'alimentazione può essere ripristinata dal lato opposto, riducendo al minimo l'intervallo di interruzione.

Tipi di isolamento RMU

Tipo isolato in gas SF₆ (prestazioni eccellenti ma elevato impatto serra, ancora ampiamente utilizzato)
Tipo con isolamento solido (ecologico e sicuro, sostituisce gradualmente SF₆)
Tipo con isolamento in aria (costo inferiore ma dimensioni maggiori)
Tipo ecologico con isolamento in gas (tendenza di sviluppo futuro)

Le RMU sono ampiamente utilizzate nelle reti di distribuzione urbana, negli edifici commerciali, nelle imprese industriali e minerarie, nei progetti infrastrutturali e nei sistemi di energia rinnovabile.

Componenti principali interni

Sezionatore di carico (per stabilire e interrompere la corrente di carico)
Fusibile (per interrompere la corrente di guasto)
Sezionatore di terra (per sicurezza manutenzione)

Ring Main Unit

Perché si chiama rete ad anello?

Nei tradizionali sistemi di distribuzione elettrica, l'elettricità viene fornita in una struttura radiale da un'unica sottostazione. Se si verifica un guasto, gli utenti a valle subiscono interruzioni.

Una rete ad anello collega più armadi RMU in un circuito a circuito chiuso. Durante il normale funzionamento, il sistema funziona in uno stato ad anello aperto, consentendo l'alimentazione da entrambe le direzioni senza che si formi un cortocircuito.

Quando si verifica un guasto, la sezione difettosa viene isolata e il punto normalmente aperto viene chiuso per ripristinare l'alimentazione dalla direzione opposta, migliorando l'affidabilità e la flessibilità.

Costruzione e componenti chiave

Interruttore-sezionatore (unità C)

Può creare e interrompere in sicurezza la normale corrente di carico ma non può interrompere le correnti di cortocircuito.

Fusibile (unità F)

Abbinato ad interruttore-sezionatore per la protezione del trasformatore. In condizioni di guasto, il fusibile interviene e fa scattare l'interruttore.

Interruttore automatico (unità V)

Utilizza interruttori automatici in vuoto per interrompere le correnti di guasto. Tipicamente utilizzato per circuiti in ingresso e carichi critici.

Design completamente isolato e sigillato

Le moderne RMU utilizzano gas SF₆ o gas ecocompatibili in una struttura a serbatoio sigillato. Ciò garantisce design compatto, elevata affidabilità e resistenza a polvere, umidità e inquinamento.

Principali aree di applicazione

Complessi residenziali
Edifici commerciali
Reti di distribuzione urbana
Parchi industriali e fabbriche

Classificazione delle unità principali dell'anello

Per mezzo di isolamento

Tipo isolato in gas SF₆
Tipo con isolamento solido
Tipo con isolamento in aria
Tipo ecologico con isolamento in gas

Tipo	Mezzo di isolamento	Caratteristiche chiave	Nota ambientale
RMU isolata in SF₆	Esafluoruro di zolfo (SF₆)	Compatto, completamente sigillato, insensibile alle condizioni ambientali, lunghi intervalli di manutenzione.	SF₆ ha un elevato potenziale di riscaldamento globale; i servizi pubblici stanno passando ad alternative.
RMU ecologica isolata in gas	Gas naturali o a basso GWP (aria secca, azoto, miscele di fluoronitrile/fluorochetone)	Stesso ingombro compatto delle unità SF₆, impatto ambientale significativamente ridotto	Spesso chiamate RMU "gas verde" o "ecologiche".
RMU isolata in aria (AIR)	Aria ambiente	Ingombro maggiore, costi iniziali inferiori, facile ispezione visiva.	Tipicamente utilizzato in interni dove lo spazio non è critico.
RMU con isolamento solido	Materiali dielettrici solidi (ad esempio resina epossidica)	Nessun gas serra, completamente sigillato contro umidità e inquinamento, compatto, manutenzione minima.	Spesso classificato nella categoria eco-friendly.

Per Unità Funzionale

Unità C: unità sezionatore sotto carico
Unità F: unità combinata interruttore-fusibile
Unità V: unità interruttore in vuoto
Unità G: sezionatore o unità di isolamento

Tipo di unità	Componenti principali	Funzione
Unità C	Interruttore automatico	Crea, trasporta e interrompe sia le normali correnti di carico che le correnti di cortocircuito. Utilizzato per la protezione dell'alimentatore dove sono richieste frequenti interruzioni per guasto.
Unità F	Combinazione interruttore-sezionatore + fusibile	L'interruttore-sezionatore gestisce le normali correnti di carico; il fusibile fornisce protezione da cortocircuito. Comunemente utilizzato per le unità di alimentazione del trasformatore.
Unità V	Interruttore automatico sotto vuoto	Simile a C ma che utilizza specificamente ampolle in vuoto. Adatto per applicazioni che richiedono una risoluzione dei guasti rapida e affidabile.
Unità G	Sezionatore (isolatore)	Fornisce isolamento e messa a terra visibili ma non può interrompere la corrente di carico o la corrente di guasto. Utilizzato come punto di isolamento in entrata/uscita o per sezionalizzare.
Unità SL/S	Interruttore di interruzione del carico (autonomo)	Crea e interrompe le normali correnti di carico ma non include un fusibile. Utilizzato per le unità di entrata/uscita in un circuito.

RMU contro quadri rivestiti in metallo

I quadri blindati utilizzano scomparti completamente separati per sbarre collettrici, interruttori automatici e sezioni di cavi, garantendo elevata sicurezza e visibilità dei punti di isolamento.

Le RMU, invece, sono sistemi compatti e completamente sigillati progettati per reti di distribuzione che richiedono affidabilità, ingombro ridotto e manutenzione minima.

Caratteristica	Anello unità principale (RMU)	Quadri rivestiti in metallo (ad esempio KYN)
Orma	Compatto; larghezza tipicamente 300-600 mm	Più grande; larghezza tipicamente 800-1000 mm
Isolamento	Per lo più isolati in gas (SF₆ o alternative) in serbatoi sigillati	Prevalentemente isolati in aria con sbarre a vista
Interruttori primari	Sezionatore + fusibili (prevalentemente)	Interruttori automatici sotto vuoto (prevalentemente)
Costo	Più basso, per semplicità e compattezza	Più alto, con una protezione più avanzata
Ruolo tipico	Distribuzione secondaria,reti ad anello,sottostazioni compatte	Distribuzione primaria, alimentazioni di sottostazioni, avviamento diretto di grandi motori

Perché scegliere Cotenele?

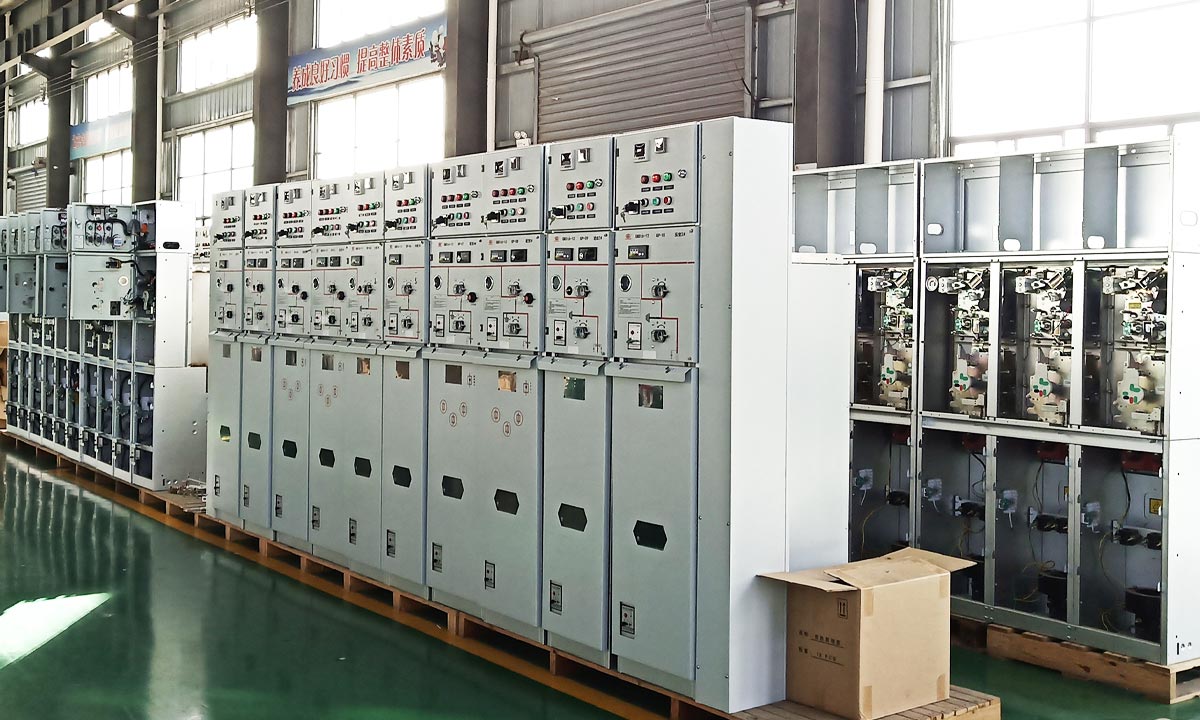

Cotenele è un importante partner della State Grid Corporation of China. Gestiamo uno stabilimento di proprietà che copre oltre 30.000 metri quadrati.

La nostra gamma di prodotti comprende quadri isolati in gas, quadri ecologici e unità principali ad anello con tensioni nominali da 12 kV a 40,5 kV.

Tutti i componenti interni sono prodotti internamente. Siamo certificati ISO9001, ISO14001 e ISO18001.

I nostri prodotti sono ampiamente utilizzati nei settori energetico, ferroviario, petrolchimico e dell'edilizia municipale. La nostra sede si trova nella città di Liushi, nella città di Yueqing, Wenzhou, conosciuta come la “capitale elettrica” della Cina.

Un'unità principale Ring è una soluzione di quadro di media tensione compatta e altamente affidabile. Consente il funzionamento della rete ad anello, migliorando l'affidabilità dell'alimentazione e la flessibilità operativa.

La moderna tecnologia RMU si sta evolvendo verso:
