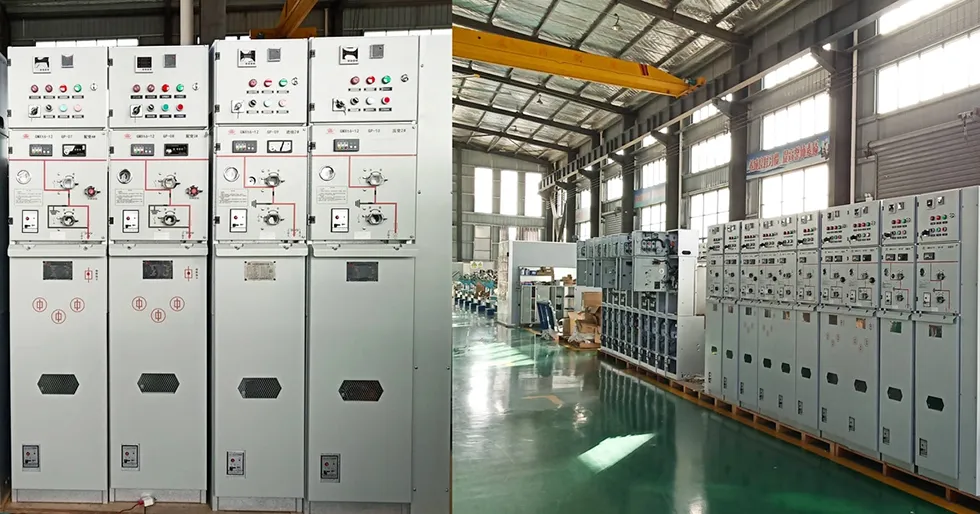

Quadro Gis isolato in gas 22KV MT
Cotenele non produce solo quadri con livelli di tensione di 12 kV, ma anche quadri di media tensione con livelli di tensione che vanno da 3,6 kV a 40,5 kV, inclusa l'unità principale ad anello con isolamento in gas da 24 kV. Il quadro Gis isolato in gas da 22 KV MV è un'unità principale ad anello con isolamento in gas (RMU) con tensione nominale di 24 kV, che presenta un quadro compatto e completamente sigillato, questo Il design rende la RMU immune alla contaminazione ambientale, all'umidità e alla polvere, garantendo elevata affidabilità e sicurezza.
Cotenele è un partner chiave di China Southern Power Grid Corporation e un importante fornitore di quadri Gis isolati in gas da 22 KV MT per la State Grid Corporation of China. Si tratta di un quadro compatto e completamente sigillato progettato per la distribuzione dell'energia secondaria. Tutti i componenti sotto tensione sono racchiusi all'interno di un serbatoio saldato in acciaio inossidabile, riempito con gas isolante come SF₆ o aria pulita. Questo design garantisce l'immunità all'umidità, alla polvere e alla contaminazione, garantendo elevata affidabilità e sicurezza.
I principali vantaggi includono:
Dimensioni compatte: l'unità ha un ingombro eccezionalmente ridotto, con una larghezza pari a 325 mm.
Durata della vita senza manutenzione: offre un funzionamento duraturo e senza manutenzione, superiore a 30 anni.
Durabilità ambientale: può funzionare in modo affidabile in condizioni difficili come alta quota, nebbia salina e temperature estreme.
Le unità principali ad anello isolate in gas da 24 kV vengono utilizzate principalmente nelle reti ad anello urbane, nei parchi eolici e solari, negli impianti industriali e nelle sottostazioni sotterranee.
La nostra RMU isolata in gas da 24 kV soddisfa i seguenti standard:
GB/T3906
CEI 62271-200
GB/T11022
DL/T791
Principali parametri tecnici
| Articolo | Unità | Unità C | Unità F | Unità V | Unità CB | ||
| Interruttore di interruzione del carico | Combinazione di sezionatore di carico con fusibile | Interruttore automatico sottovuoto | Sezionatore/messa a terra | Interruttore automatico sottovuoto | Sezionatore/messa a terra | ||
| Tensione nominale | KV | 24 | 24 | 24 | 24 | 24 | 24 |
| Tensione di tenuta a frequenza industriale | KV | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| Tensione di tenuta all'impulso di un fulmine | KV | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| Corrente nominale | A | 630/630 | Dipende dalla corrente nominale del fusibile | 630/630 | 1250/630 | ||
| Corrente di interruzione ad anello chiuso | A | 630/630 | |||||
| Corrente di interruzione di carica del cavo | A | 135/135 | |||||
| Corrente di interruzione del carico attivo nominale pari al 5%. | A | 31,5/- | |||||
| Corrente di interruzione di guasto a terra | A | 200/150 | |||||
| Corrente di interruzione di carica del cavo in caso di guasto a terra | A | 115/87 | |||||
| Corrente di breve durata | KA | Limitato da fusibili ad alta tensione | 20/16 | 25/20 | |||
| Capacità di fare | KA | 63/52.5 | Limitato da fusibili ad alta tensione | 50/40 | 50/40 | 63/50 | 63/50 |
| Corrente di breve durata (2 secondi) | KA | 25/- | |||||
| Corrente di breve durata (3 secondi) | KA | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| Resistenza meccanica | Volte | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
Condizioni operative
1. Intervallo di temperatura ambiente:Da -40°C a +40°C.
2. Condizioni di umidità relativa:Umidità relativa media giornaliera ≤ 95%, umidità relativa media mensile ≤ 90%.
3. Requisito di altitudine:L'altitudine di installazione non deve superare i 2000 metri. Per applicazioni ad altitudini superiori il valore specifico dell'altitudine deve essere chiaramente indicato.
4. Capacità sismica:Intensità del terremoto non superiore a magnitudo 8.
5. Condizioni del luogo di installazione:L'apparecchiatura deve essere installata in luoghi esenti da rischi di incendio, rischio di esplosione, grave contaminazione, corrosione chimica e vibrazioni intense.
6. Gradi di protezione:IP67 per cella gas SF₆, IP67 per fusibili e IP3X per la custodia del quadro.
La struttura del prodotto e il principio di funzionamento
Struttura principale:
La caratteristica più distintiva del quadro Gis isolato in gas da 22 KV MT è la sua struttura completamente chiusa e completamente isolata. Il componente principale è un serbatoio a tenuta di gas realizzato in acciaio inossidabile spesso 3 mm saldato al laser. Questo serbatoio funge da robusta "fortezza" che racchiude tutte le parti sotto tensione ad alta tensione e le riempie di gas isolante, ottenendo un grado di protezione di ingresso IP67, ciò significa che può resistere a una breve immersione in acqua.
Un GIS completo da 22 kV è tipicamente costituito da diverse unità funzionali:
1. Unità C (unità interruttore di carico) – crea e interrompe le normali correnti di carico.
2. Unità F (unità combinata interruttore-fusibile di carico) – fornisce protezione da cortocircuito, in genere per i trasformatori.
3. Unità V (unità interruttore automatico): in grado di creare, trasportare e interrompere correnti sia normali che di guasto (cortocircuito).
4. Unità ausiliarie – comprese le unità di collegamento sbarre, misurazione, PT (trasformatore di tensione).
Queste unità sono combinabili in modo flessibile tramite espansione laterale o superiore per adattarsi a varie configurazioni di griglia.
Principio di funzionamento:Isolamento dal gas + estinzione dell'arco sotto vuoto
Isolamento:La rigidità dielettrica si basa sul gas isolante all'interno, comunemente SF₆ o aria secca, che consente spazi molto più piccoli e quindi dimensioni compatte dell'apparecchiatura.
Estinzione dell'arco:Quando un interruttore si apre, tra i contatti si forma un arco. Il GIS utilizza tipicamente un'ampolla sotto vuoto per estinguere l'arco in modo rapido e affidabile.
I vantaggi e il funzionamento
Principali vantaggi:
Elevata affidabilità e sicurezza: non influenzato da fattori avversi esterni come condensa, inquinamento, nebbia salina e piccoli animali.
Compatto e salvaspazio: rispetto ai quadri isolati in aria, può risparmiare oltre il 60% dell'area utilizzabile.
Design esente da manutenzione: nessuna pulizia di routine; durata di progetto >30 anni.
Forte adattabilità ambientale: funziona da -40°C a +40°C, ad alta quota, elevata umidità, ecc.
Ambito di lavoro
Reti di distribuzione urbana (centro città, edifici commerciali, grattacieli residenziali)
Energie rinnovabili (eolica, connessione alla rete solare)
Industriale e infrastrutture (data center, trasporto ferroviario, aeroporti, miniere)
Ambienti difficili (alta quota, nebbia salina costiera, inquinamento chimico)

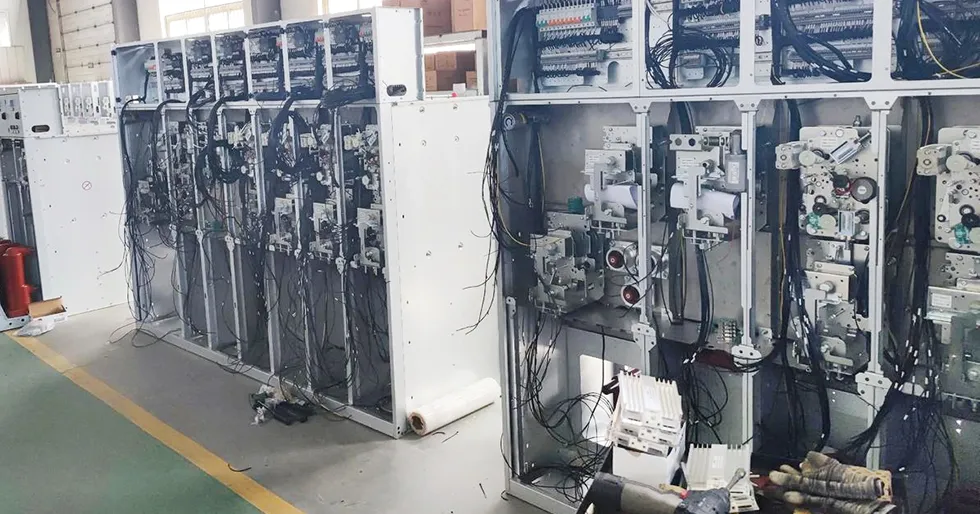

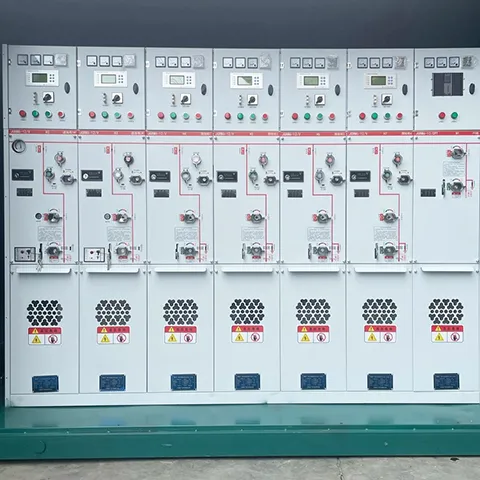

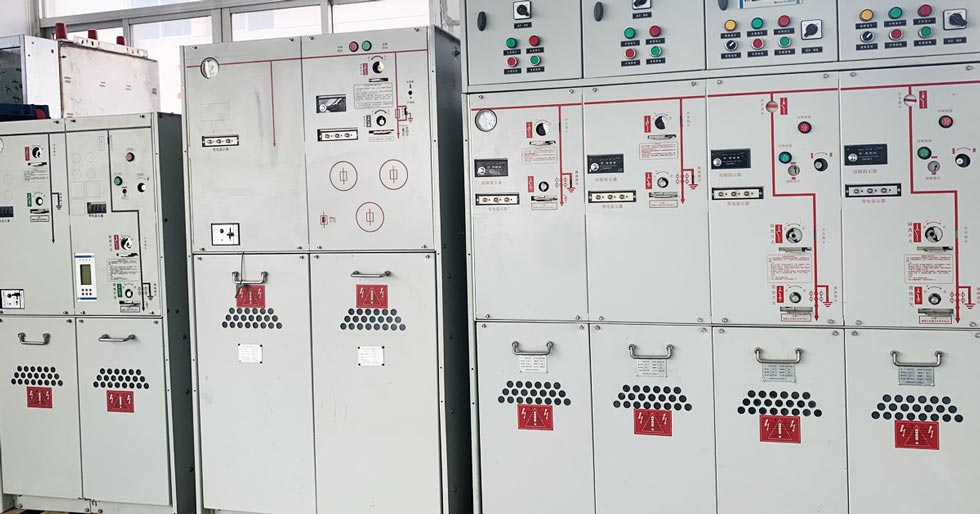

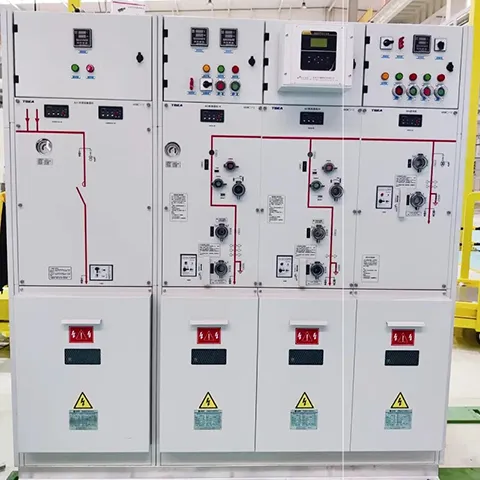

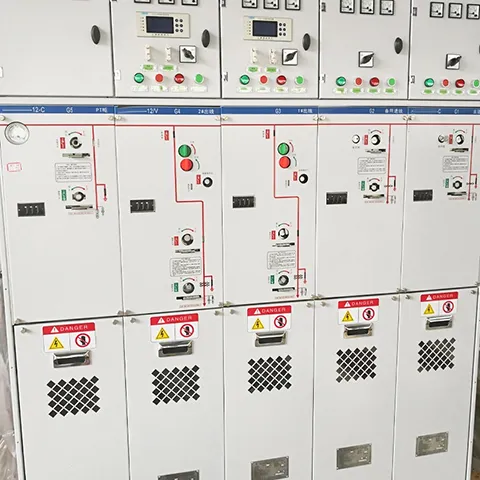

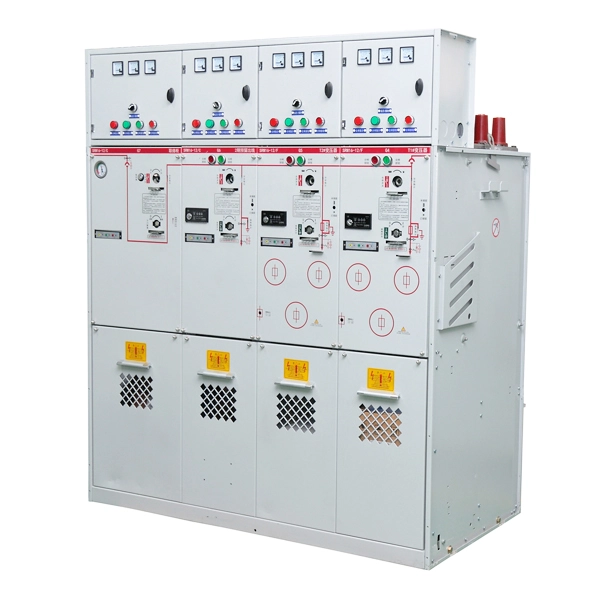

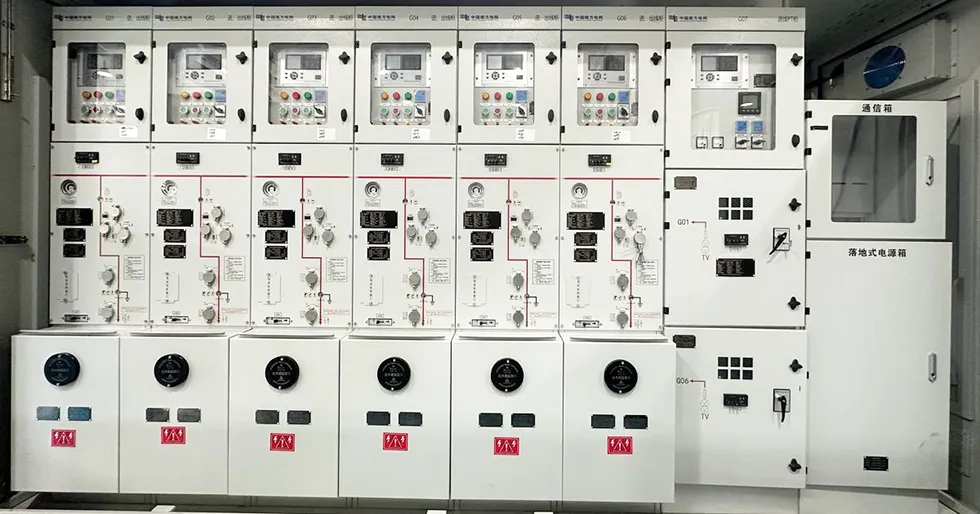

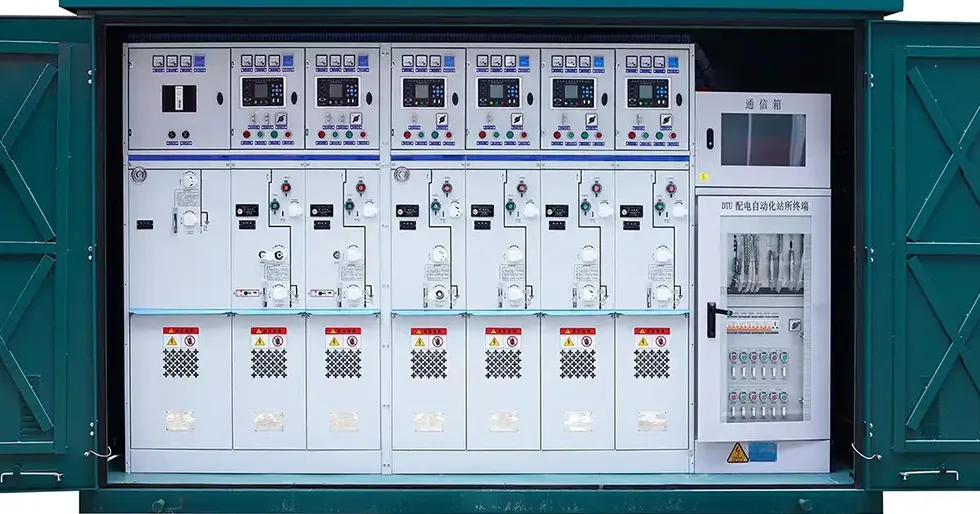

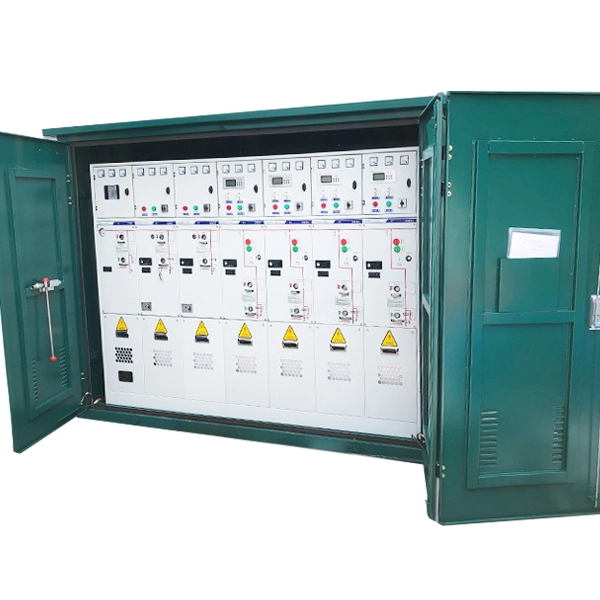

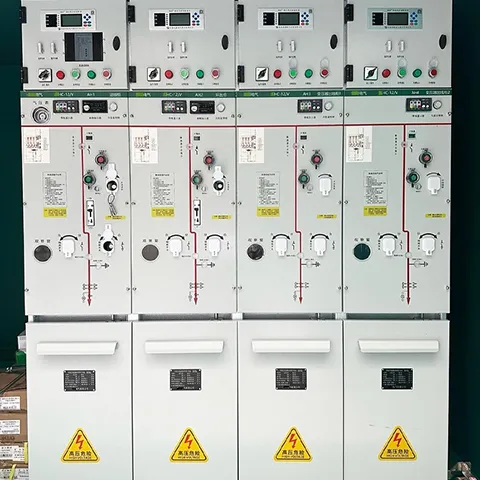

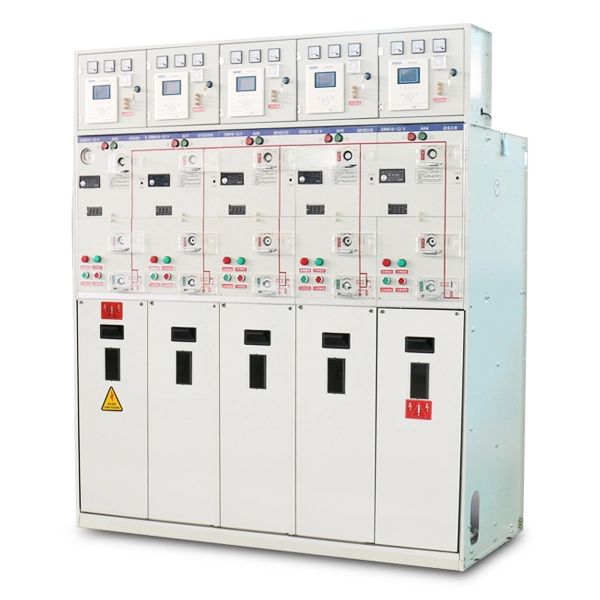

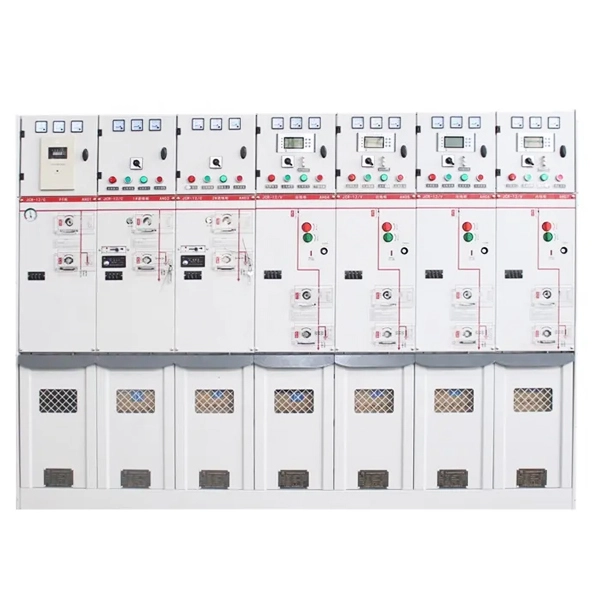

Spettacoli di prodotti
