Cos'è un quadro di media tensione? Cotenele ti aiuta a comprendere rapidamente le apparecchiature principali dei sistemi di distribuzione dell'energia

Ti sei mai chiesto come arriva l'energia dalla rete a una fabbrica, a un centro commerciale o a un intero quartiere?

Non è magia. Si tratta di un unico componente: il quadro di media tensione.

Una distribuzione affidabile dell’energia è importante per l’industria, la vendita al dettaglio e le energie rinnovabili.

Se non si dispone di un controllo e di una protezione adeguati, anche un piccolo guasto può mettere fuori combattimento l'intero sistema. Quindi stai osservando ore o giorni di inattività e danni gravi.

Ecco perché acquisire familiarità con i quadri di media tensione è davvero il primo passo se desideri un sistema di alimentazione su cui poter contare.

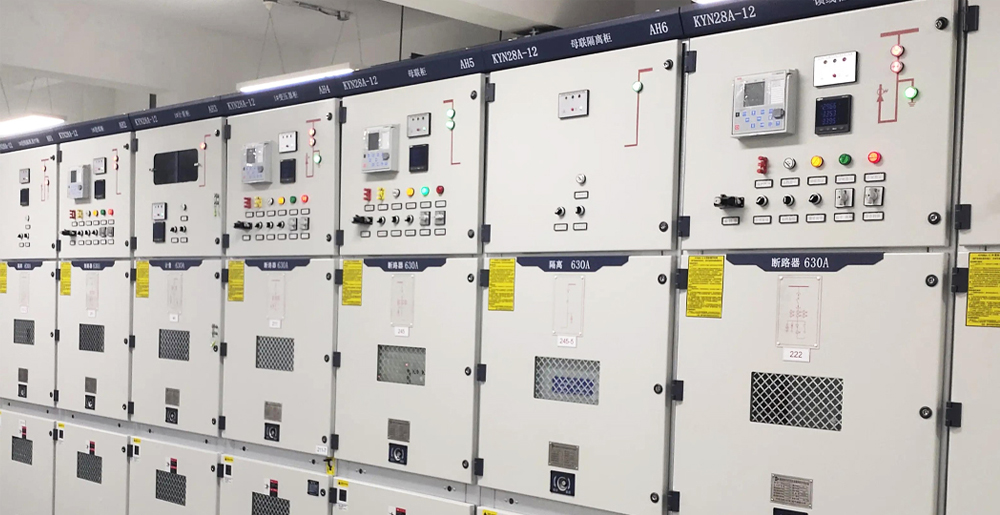

Cosa fa un quadro di media tensione?

Pensa a un quadro di media tensione (solitamente valutato a 12 kV o 35 kV) come al centro di controllo della tua rete di distribuzione.

Gestisce tre cose principali:

1. Distribuzione di energia – Prende l'elettricità dalla rete o da un trasformatore e la invia a diverse linee in uscita che alimentano varie parti della struttura.

2. Reazione ai guasti – Se qualcosa va in cortocircuito o si sovraccarica, il quadro scatta da solo, interrompe la sezione danneggiata e impedisce che il danno si diffonda a valle.

3. Consentire alle persone di lavorare in sicurezza – Quando si esegue la manutenzione, si ottiene un'interruzione chiara e visibile nel circuito in modo che gli ingegneri sappiano che la linea è interrotta e possano lavorare senza preoccupazioni.

Senza quadri, la distribuzione dell'energia diventa imprevedibile, pericolosa e costituisce un costante problema.

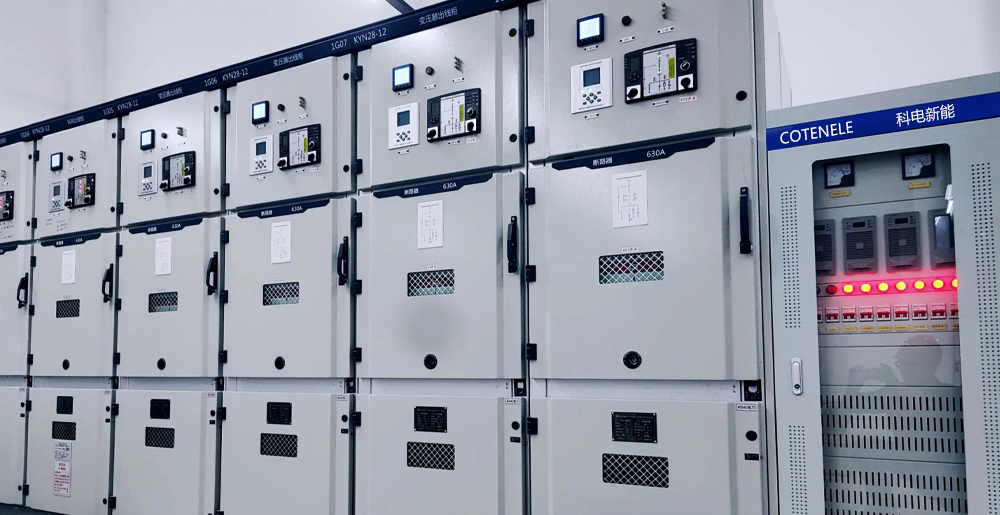

Il tipo più comune: quadro estraibile KYN28-12

Tra tutti i quadri di media tensione disponibili, il KYN28‑12 è il più comune nelle sottostazioni e nei siti industriali.

Rientra nella famiglia dei "prelevabili" o "estraibili".

Allora perché lo usano tutti?

Dipende da come è costruito. La parte più importante, l'interruttore automatico in vuoto, si trova su un camion che può essere estratto.

Puoi estrarre il camion direttamente dall'armadietto per ispezionarlo, ripararlo o sostituirlo con uno nuovo senza spegnere l'intero sistema.

Questo da solo riduce notevolmente i tempi di inattività e rende la manutenzione ordinaria molto più semplice.

Il KYN28‑12 è rivestito in metallo e utilizza l'aria come isolante.

I suoi scomparti principali (interruttore, sbarre collettrici, cavi e strumenti) sono separati da pareti metalliche messe a terra.

Questa configurazione rivestita in metallo significa che se si verifica un arco elettrico all'interno, rimane all'interno di quel compartimento invece di saltare negli altri.

Componenti chiave all'interno di un quadro di media tensione

Ecco uno sguardo all'interno di un tipico KYN28‑12. Ogni parte qui ha il suo lavoro da fare.

Una volta che tutte queste parti funzionano insieme correttamente, l’intero sistema energetico diventa stabile, prevedibile e più facile da convivere.

Perché scegliere Cotenele per i tuoi quadri di media tensione?

Cotenele International Trade (Wenzhou) Co., Ltd. si concentra sulla costruzione di solidi quadri KYN28‑12 per tutti i tipi di luoghi: sottostazioni, impianti industriali, edifici commerciali (centri commerciali, ospedali, data center) e progetti di energia rinnovabile (parchi solari, parchi eolici).

Il nostro quadro KYN28-12 è:

1. Rivestito in metallo ed estraibile: facile manutenzione, tempi di inattività minimi

2. Assemblata e testata in fabbrica: ogni unità viene sottoposta a test di isolamento, test di resistenza alla tensione, controlli dei relè e test di funzionamento meccanico prima di lasciarci

3. Costruito con componenti di alta qualità: utilizziamo marchi affidabili per interruttori, TA, PT e relè oppure costruiamo esattamente ciò che richiedi

I sistemi integrati funzionano meglio

Gli studi di settore continuano a dimostrare la stessa cosa: i sistemi di alimentazione integrati hanno prestazioni migliori delle parti isolate.

Se progetti il ​​tuo quadro di media tensione, la protezione di bassa tensione, il trasformatore e il sistema di monitoraggio come un'unica configurazione fin dall'inizio, otterrai vantaggi reali.

Prendiamo ad esempio i difetti.

Quando qualcosa va storto, interviene solo la sezione interessata, non l’intera struttura. Tutto il resto continua a funzionare. Questa è la protezione selettiva in azione.

Risparmierai anche tempo durante l'installazione. Dal momento che mettiamo tutto insieme e lo testiamo nella nostra fabbrica, non dovrai correggere gli errori di cablaggio sul posto. I tuoi dipendenti possono concentrarsi sulla messa in funzione del sistema più velocemente.

Il funzionamento diventa semplice. Ogni dispositivo segue la stessa logica di protezione. Nessuna impostazione di viaggio non corrispondente, nessuno spegnimento casuale. Ciò che ti aspetti che succeda effettivamente accade.

E poi, se hai bisogno di espanderti, non è un grosso problema. L'architettura del sistema c'è già. Aggiungere più alimentatori o aggiornare la protezione non significa riprogettare tutto.

Le strutture che utilizzano un sistema di protezione integrato MT-LV riscontrano meno tempi di inattività non pianificati, costi di manutenzione inferiori e condizioni più sicure per il personale. È semplicemente un modo più intelligente di gestire il potere.

Guadagni misurabili che puoi aspettarti

Quando investi in un quadro ben costruito e in un sistema di alimentazione integrato, noterai cambiamenti reali e misurabili nelle tue operazioni quotidiane.

Meno tempi di inattività. L'intervento selettivo significa che un problema su un alimentatore non uccide l'intera linea di produzione. Viene eliminata solo la sezione difettosa: tutto il resto rimane attivo.

Costi di manutenzione inferiori. Gli interruttori estraibili sono facili da ispezionare e sostituire. Puoi pianificare la tua manutenzione invece di combattere sempre contro guasti imprevisti. Ciò consente di risparmiare tempo e denaro.

Anche la tua attrezzatura dura più a lungo. Un buon coordinamento mette meno stress su cavi, interruttori e trasformatori. Non è necessario sostituirli così spesso.

Migliora anche la sicurezza. Quando sai esattamente come e quando si verificheranno gli interventi, riduci i rischi di archi elettrici e proteggi le persone che lavorano sul tuo sistema.

E non trascurare l'efficienza energetica. Una tensione stabile significa meno spreco di energia e minori perdite di linea. Ciò colpisce direttamente la bolletta elettrica.

Queste non sono solo affermazioni. Le strutture che sono passate a sistemi elettrici integrati continuano a segnalare tempi di attività più elevati, operazioni più fluide e ripristino più rapido in caso di guasti. Una volta cambiati, non tornano indietro.

Gli impianti industriali si stanno muovendo verso ecosistemi elettrici integrati

Man mano che le fabbriche diventano più grandi, più automatizzate e più esigenti in termini di affidabilità, i sistemi energetici diventano più complessi.

Un'architettura unificata di protezione MT-BT riduce i rischi, semplifica il coordinamento e prepara il sito per futuri aggiornamenti.

Noi di Cotenele stiamo contribuendo a realizzare questo cambiamento. Offriamo soluzioni integrate su piattaforme ad alta tensione, bassa tensione e digitali.

I nostri quadri KYN28‑12, gli interruttori sottovuoto VS1‑12, i trasformatori di corrente LZZBJ9‑10 e i pacchetti completi per sottostazioni sono pensati per funzionare come un unico sistema, non come una pila di parti separate.
