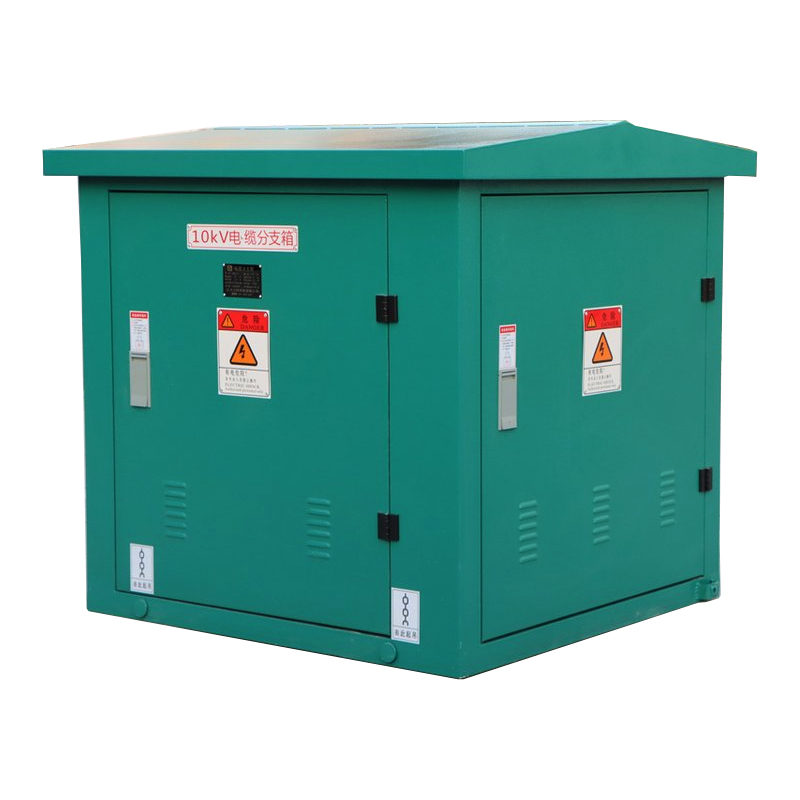

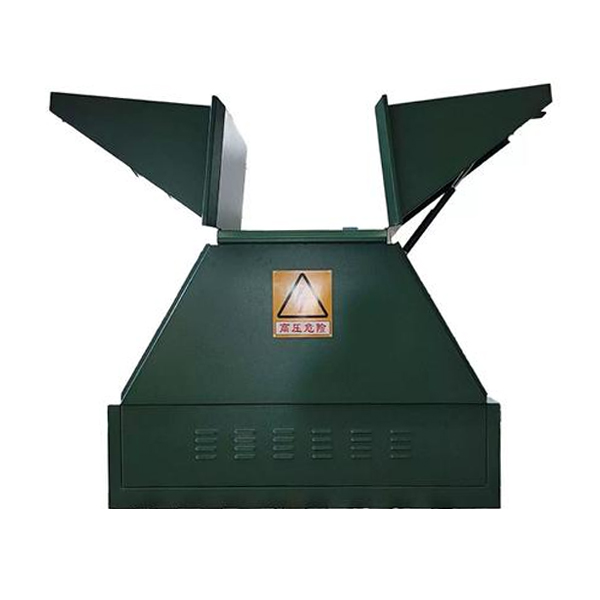

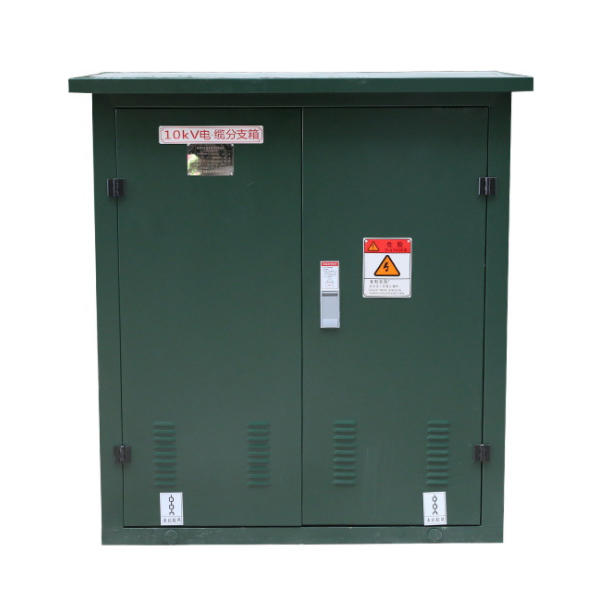

Pannello di distribuzione dei cavi di giunzione della scatola di cablaggio da 22 KV

Il pannello di distribuzione dei cavi di giunzione della scatola di cablaggio da 22 KV prodotto da Cotenele è un dispositivo di distribuzione per esterni altamente affidabile, completamente isolato e completamente sigillato, che affronta i problemi di occupazione di terreni estesi e di bassa sicurezza nelle linee aeree tradizionali, consentendo il "cablaggio sotterraneo" e la "trasformazione senza olio" delle reti elettriche. Questa scatola di derivazione per cavi da 24 kV è un dispositivo di distribuzione di media tensione per esterni con una tensione nominale di 24 kV e una frequenza nominale di 50 Hz. Viene installato nei nodi o nei punti di diramazione dei cavi di alimentazione per distribuire un alimentatore in ingresso a più alimentatori in uscita, comunemente utilizzati nelle reti ad anello o nei sistemi di distribuzione radiale.

Struttura e componenti

La struttura dell'armadio del pannello di distribuzione cavi di giunzione Box Cotenele è compatta, robusta e durevole e comprende le seguenti due parti:

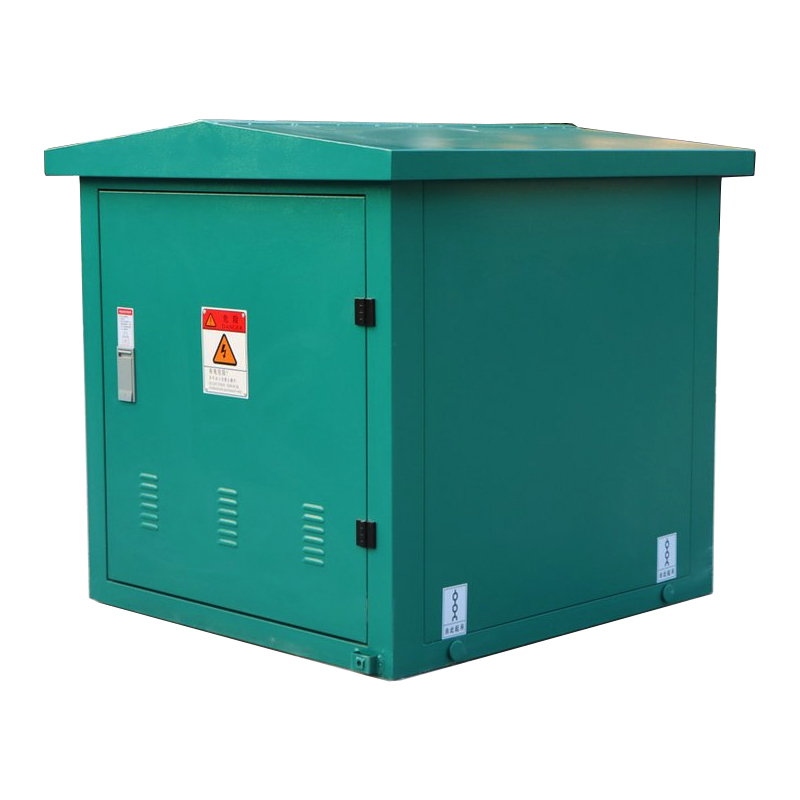

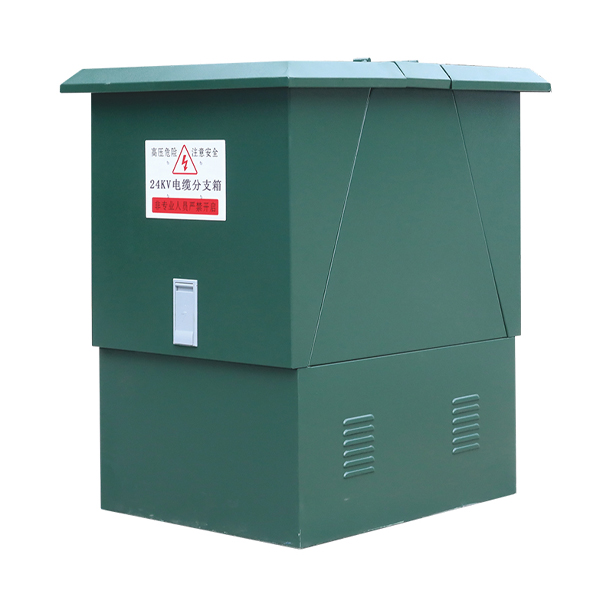

1. Custodia

• Materiale: il materiale dell'involucro della scatola di cablaggio da 22 KV è solitamente realizzato in acciaio inossidabile, rivestimento in polvere di acciaio laminato a freddo o acciaio zincato, che ha un'eccellente resistenza alla corrosione e resistenza agli urti meccanici.
• Grado di protezione: il materiale dell'involucro del pannello di distribuzione dei cavi di giunzione da 22 KV è solitamente realizzato in acciaio inossidabile, rivestimento in polvere di acciaio laminato a freddo o acciaio zincato, che ha un'eccellente resistenza alla corrosione e resistenza agli urti meccanici.
• Grado di protezione: il grado di protezione dell'involucro del pannello di distribuzione cavi raggiunge generalmente IP33 o superiore (ad esempio IP34D) in base agli standard più recenti, può fornire protezione da pioggia, polvere e corrosione per ambienti esterni difficili.

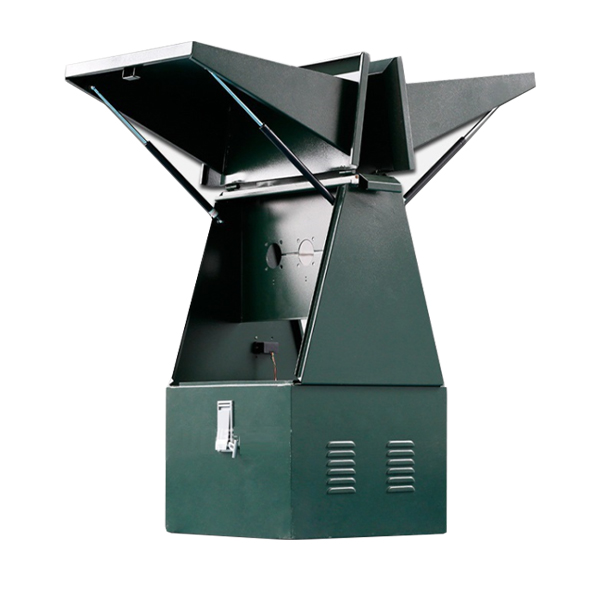

• Design strutturale: la resistenza meccanica di questo pannello di distribuzione dei cavi di giunzione è sufficientemente elevata ed è dotato di una scanalatura antipioggia e di uno sportello con guarnizione di tenuta, morsetti per cavi interni e terminali di messa a terra.

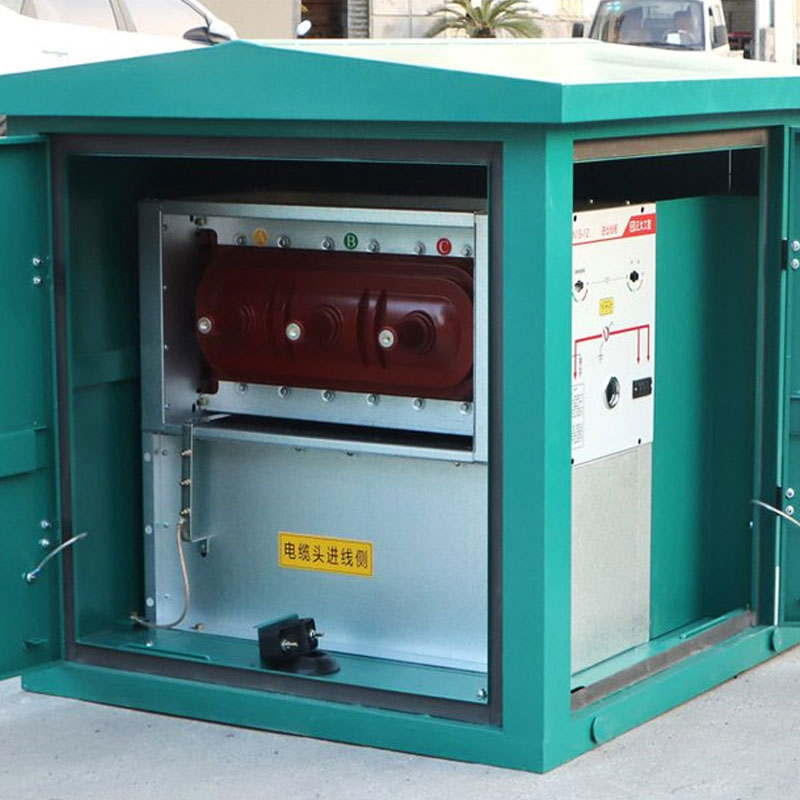

2. Compartimenti interni e componenti

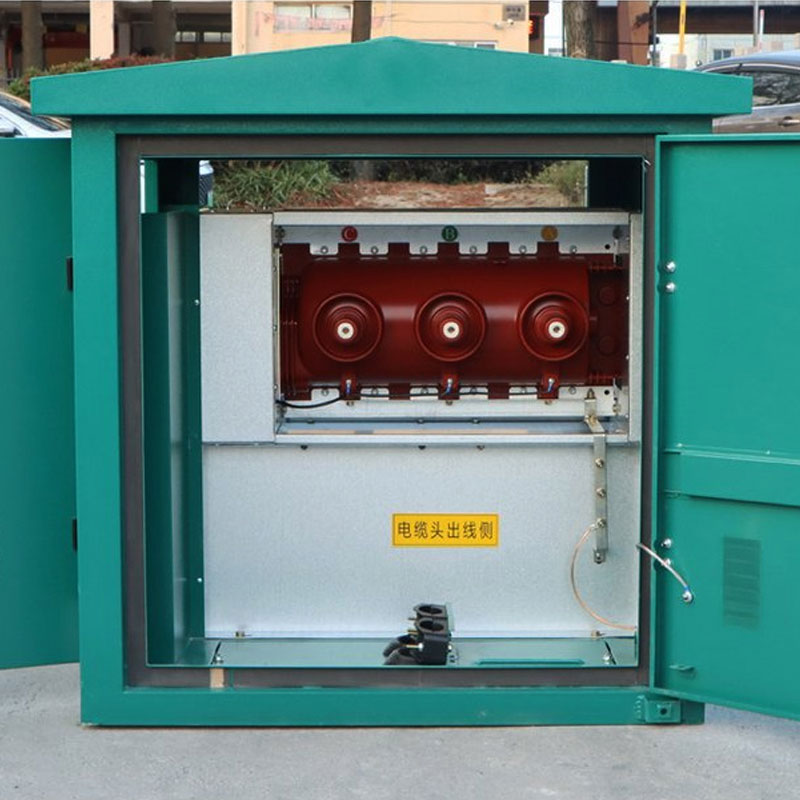

• Vano sbarre collettrici (connettore centrale): pannello di distribuzione cavi di giunzione da 22 KV, in genere utilizza condotti (connettori a doppia estremità) o sbarre collettrici prefabbricate in gomma siliconica come connettori conduttivi. La struttura delle sbarre adotta un isolamento in aria o solido, che può ottenere una disposizione dei cavi chiara senza la necessità di grandi luci.
• Connettori dei cavi (connettori separabili): i componenti principali della Wiring Box da 22 KV includono principalmente il connettore del circuito principale da 630 A, fissato con bulloni per formare il canale principale, e il connettore di diramazione da 200 A, che è collegato al lato utente tramite collegamento sotto tensione.
• Sistema di messa a terra: è presente una sbarra di messa a terra principale all'interno della scatola del pannello di distribuzione dei cavi di giunzione della scatola di cablaggio da 22 KV. Tutti i componenti metallici e gli strati di schermatura del cavo all'interno della scatola di cablaggio da 22 KV devono essere collegati a terra in modo affidabile per garantire un funzionamento sicuro.

Componenti funzionali opzionali:

• Indicatore di presenza tensione: la funzione principale di questo componente è visualizzare se la sbarra o il cavo è sotto tensione o meno, prevenire contatti accidentali e garantire la sicurezza del personale.
• Scaricatore di sovratensione: i parafulmini sono installati sul lato in entrata o in uscita per prevenire danni alle apparecchiature causati dalla sovratensione del fulmine.
• Indicatore di guasto: questo indicatore è installato sul cavo per individuare rapidamente la posizione dei guasti dell'apparecchiatura.
• Unità interruttore-sezionatore del carico: nelle scatole di derivazione dei cavi di tipo interruttore, gli interruttori di isolamento del carico del tipo SF6 o vuoto vengono solitamente utilizzati per interrompere la corrente di carico.

Principali parametri tecnici

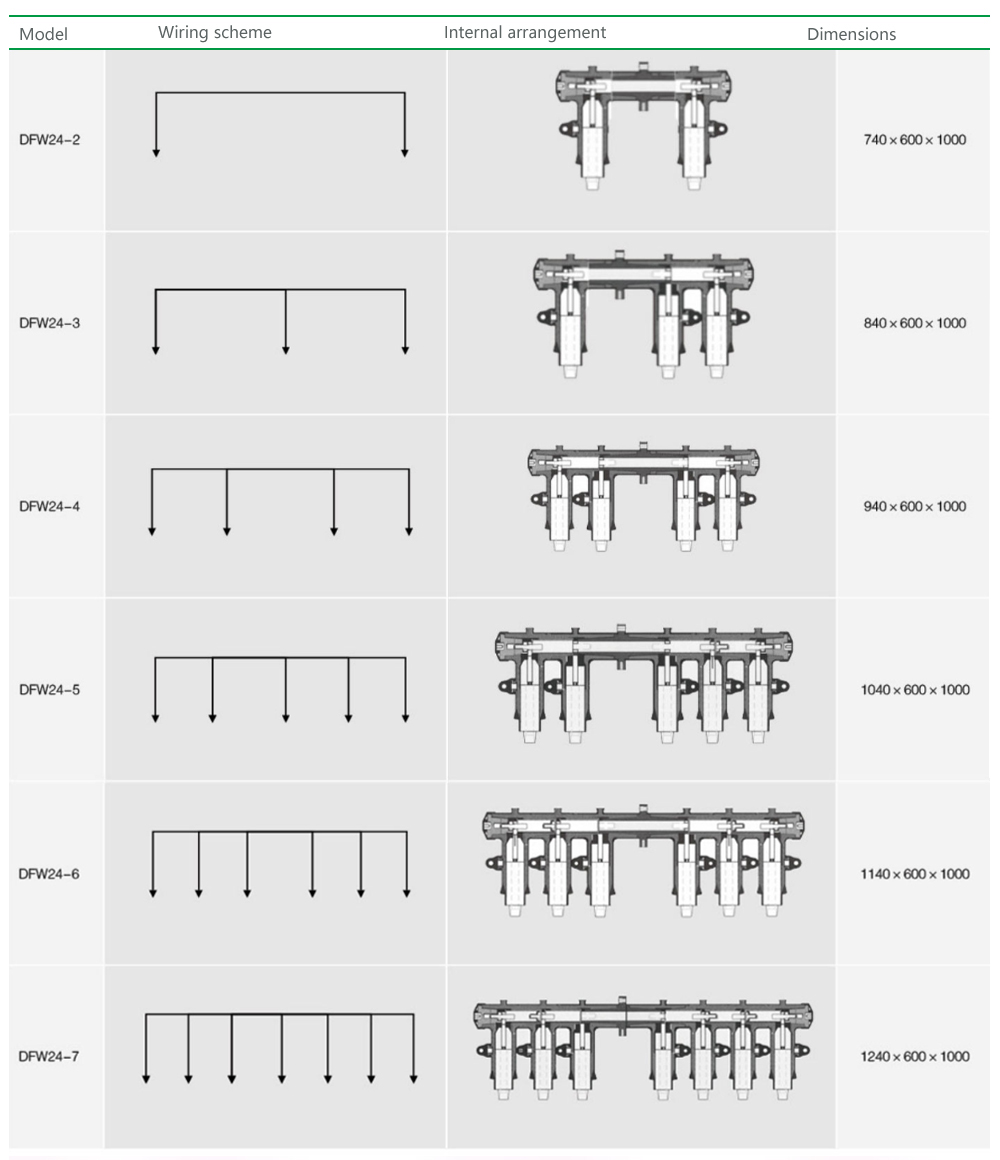

Domande frequenti (FAQ)

1. D: Come si ottiene il "live-pluggable" nelle scatole di derivazione dei cavi da 24 kV?

R: Ciò si applica principalmente ai connettori da 200 A nelle scatole di derivazione di tipo USA. Questi connettori hanno caratteristiche di estinzione dell'arco interno o una costruzione speciale e, con uno strumento operativo dedicato, possono essere collegati/scollegati sotto carico, agendo come un interruttore di interruzione del carico. Nota: i connettori del circuito principale da 630 A non devono mai essere collegati/scollegati sotto tensione; devono essere avvitati/svitati con l'utensile solo dopo aver tolto tensione.

2. D: Perché alcune scatole di derivazione sono costose mentre altre sono economiche?

R: Le differenze di prezzo derivano principalmente dai materiali interni (gomma siliconica importata rispetto a quelli domestici, conduttori interamente in rame rispetto ad altri), dal materiale della custodia (acciaio inossidabile rispetto al normale acciaio verniciato) e dall'inclusione delle unità di commutazione. Una scatola di derivazione con interruttore SF6 costa molto di più di un tipo base.

3. D: I connettori interni sono soggetti a guasti dovuti all'ingresso di umidità?

R: Le scatole di derivazione di alta qualità utilizzano connettori prefabbricati in gomma siliconica. La gomma siliconica ha un'eccellente idrofobicità ed elevata elasticità. Se installato correttamente (interfaccia pulita), la sigillatura con il cavo è estremamente efficace e consente un'immersione in acqua a breve termine. La resistenza all'umidità è molto forte con una corretta installazione.

4. D: Qual è la differenza tra una scatola di derivazione dei cavi e una stazione di commutazione (unità principale dell'anello)?

R: La scatola di derivazione del cavo di media tensione non ha alcun interruttore interno, che non può interrompere la corrente di cortocircuito e funge solo da punto di connessione fisica. L'unità principale dell'anello (RMU) è dotata di dispositivi di commutazione (interruttori automatici/sezionatori di carico) con funzioni di protezione, controllo e misurazione. La scatola di derivazione del cavo di tipo switch si trova tra i due e la sua funzione è simile a un'unità di rete ad anello esterna compatta.

5. D: È necessaria una fondazione per l'installazione di una scatola di derivazione dei cavi?

R: Sì. Sebbene il dispositivo stesso possa essere montato a terra, per un raggio di curvatura adeguato del cavo, impermeabilità, protezione dalla polvere e comodità operativa, in genere è necessario un basamento in cemento (alto circa 30–50 cm). La scatola è fissata sullo zoccolo e i cavi entrano dal basso.
