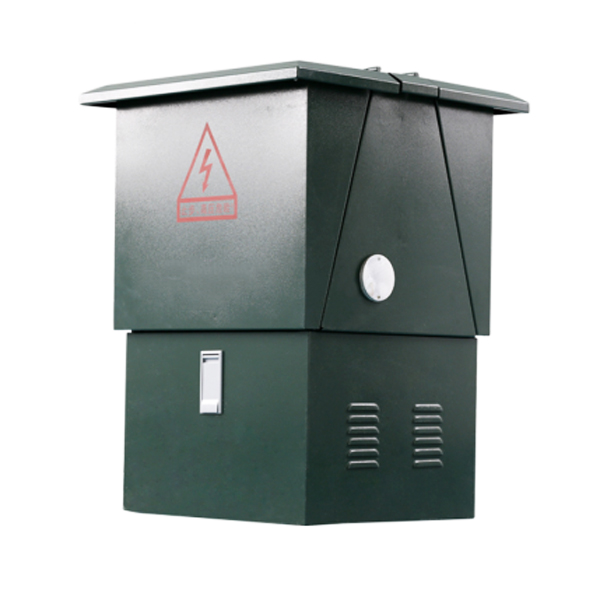

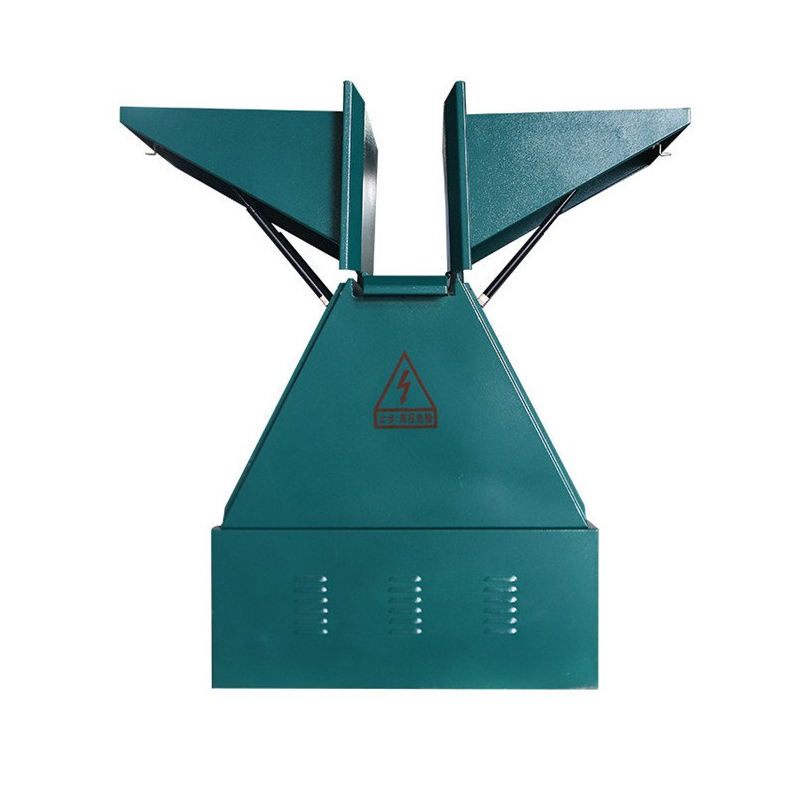

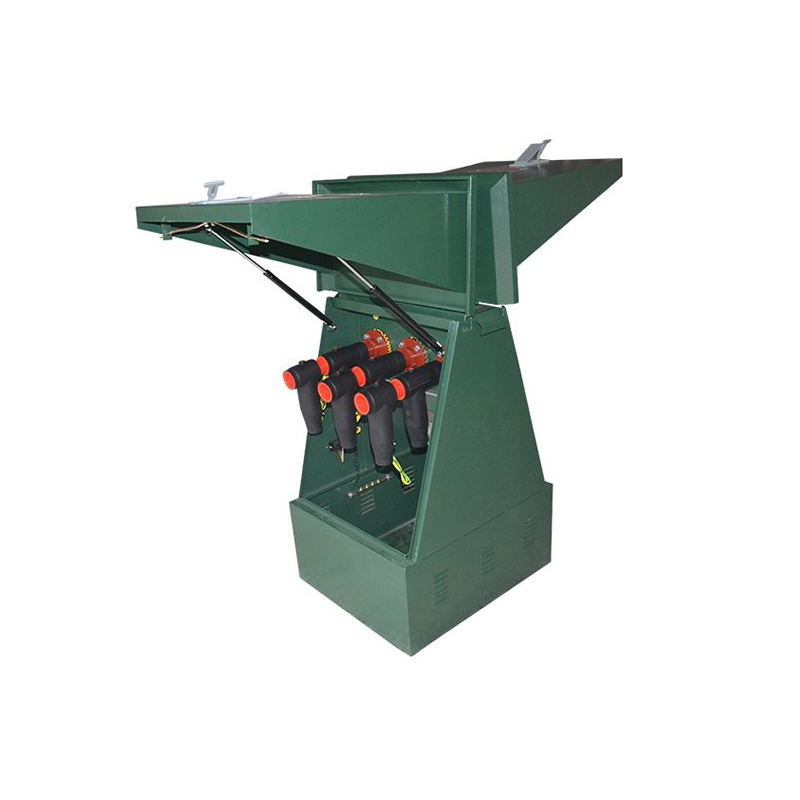

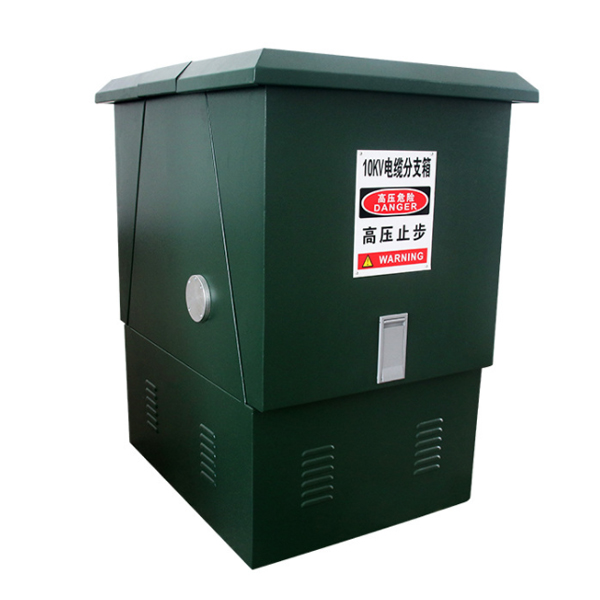

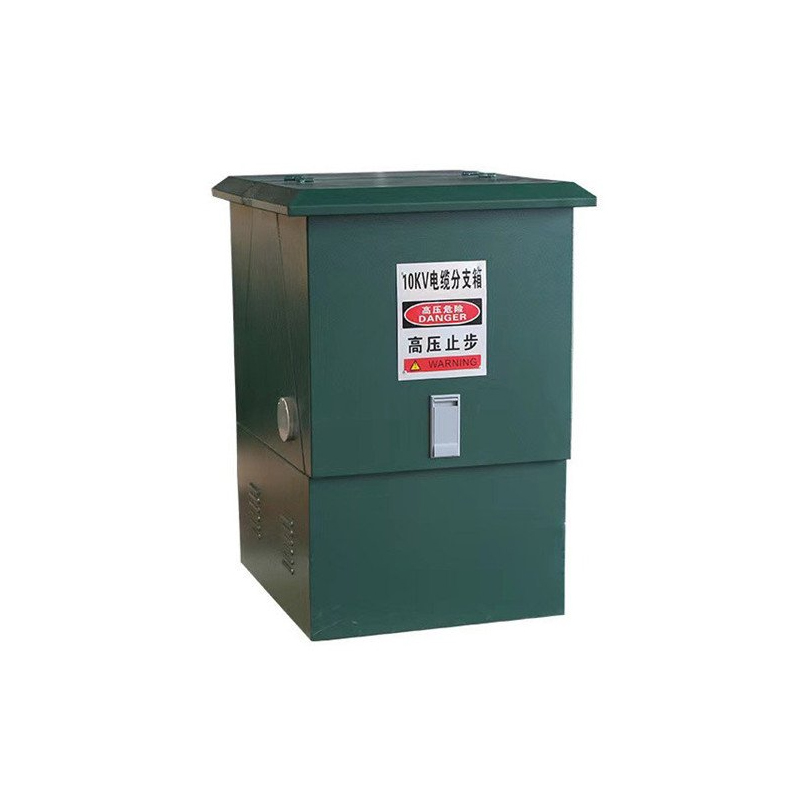

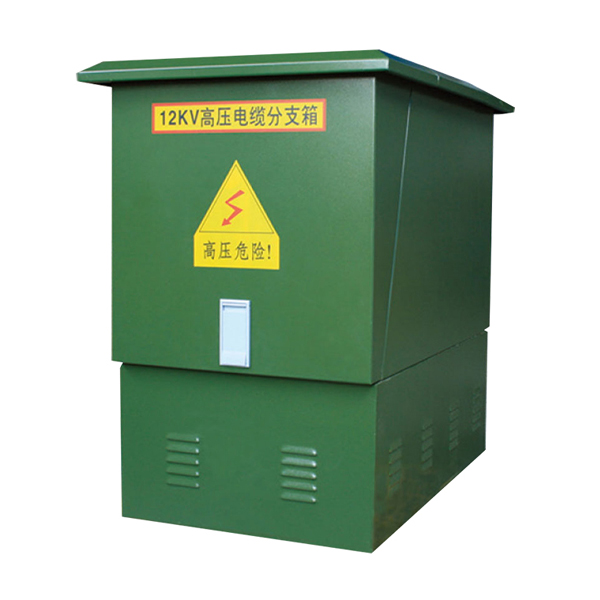

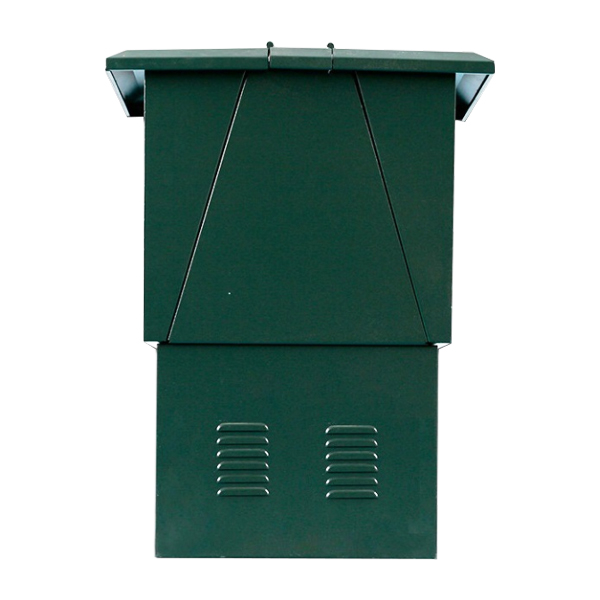

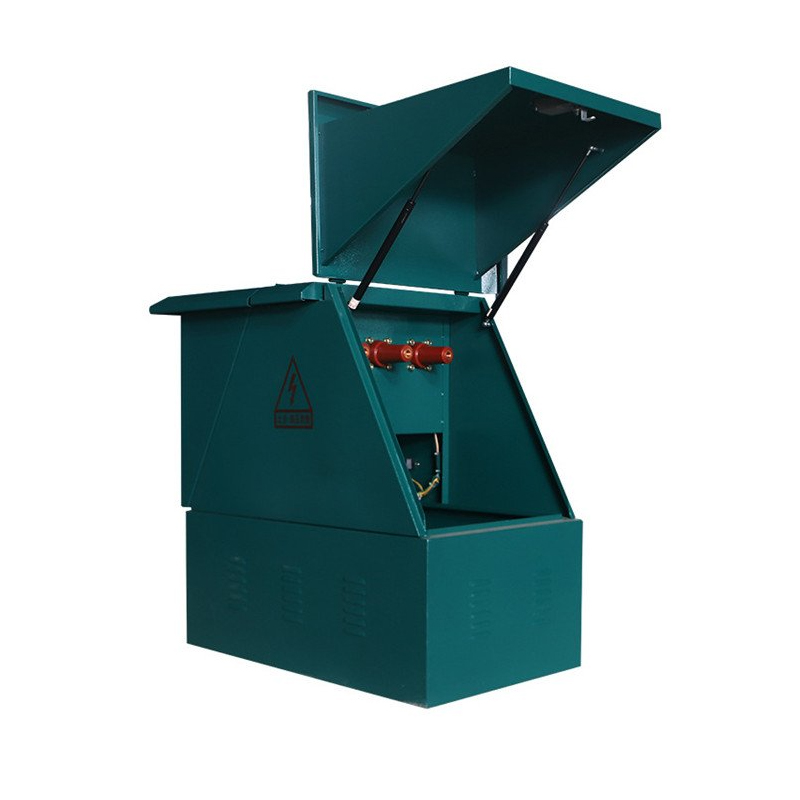

Scatola di terminazione cavi esterna per armadio di giunzione elettrica da 11 KV

Cotenle è un importante fornitore di moderne apparecchiature per reti di distribuzione urbana in Cina. La scatola di terminazione cavi per armadio di giunzione elettrica esterna da 11 KV prodotta da Cotenele ha caratteristiche di isolamento completo, tenuta completa e una struttura compatta, risolve in modo efficiente e sicuro i problemi di intercettazione e transizione dei cavi attraverso configurazioni flessibili e tecnologia di connessione dei cavi affidabile. Questa scatola di giunzione dei cavi adotta generalmente un giunto del cavo di collegamento bullonato con una corrente nominale di 630 A, conforme allo standard DIN47636. È la scelta ideale per ricostruzione della rete urbana e alimentazione in cavo interrato.

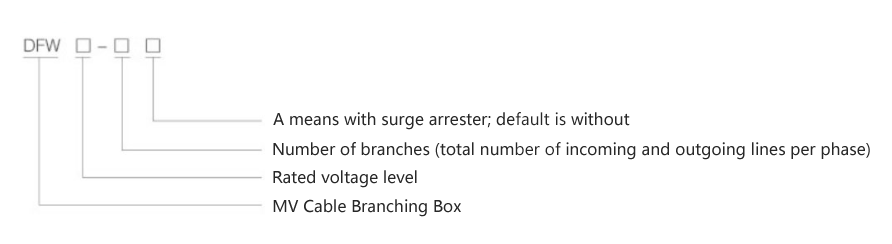

Modello e significati

Principali parametri tecnici

Condizioni di lavoro

1. Temperatura ambiente: temperatura massima non superiore a +40°C, temperatura minima non inferiore a -30°C.

2. Velocità del vento: equivalente a 34 m/s (pressione del vento non superiore a 700 Pa).

3. Umidità: umidità relativa media giornaliera non superiore al 95%, umidità relativa media mensile non superiore al 95%.

4. Resistenza sismica e inclinazione di installazione: accelerazione orizzontale non superiore a 0,4 m/s², accelerazione verticale non superiore a 0,15 m/s²; inclinazione di installazione non superiore a 3°.

5. Ambiente di installazione: l'aria circostante non deve essere significativamente inquinata da gas corrosivi, infiammabili o vapore acqueo e il sito di installazione deve essere esente da vibrazioni violente.

Nota: se le condizioni di utilizzo per ordinare questo prodotto superano le specifiche sopra indicate, consultare la nostra azienda.

Vantaggi del prodotto

L'armadio di giunzione elettrica esterna da 11 KV presenta i seguenti vantaggi:

1. Completamente isolato e completamente sigillato: tutte le parti sotto tensione all'interno dell'armadio di giunzione dei cavi sono rigorosamente isolate (ad esempio utilizzando gomma siliconica) e non hanno conduttori esposti, garantendo la sicurezza del personale.

2. Forte adattabilità ambientale: la struttura a guscio della scatola di derivazione del cavo adotta un design resistente alla polvere, all'umidità, alle inondazioni e alla corrosione e può funzionare all'aperto o anche in ambienti allagati, ottenendo un funzionamento davvero esente da manutenzione.

3. Struttura flessibile e compatta: l'altezza della scatola di derivazione dei cavi può essere combinata e può ospitare fino a 8 linee in entrata/in uscita. La scatola di derivazione dei cavi occupa un'area molto più piccola rispetto ai tradizionali armadi di distribuzione e si integra perfettamente con l'ambiente urbano.

4. Economico e affidabile: questa scatola di derivazione del cavo può ridurre l'investimento nel cavo di alimentazione principale ed è facile da installare. Dopo aver collaborato con l'indicatore di guasto, la scatola di derivazione del cavo può individuare rapidamente il guasto e migliorare l'affidabilità dell'alimentazione.

5. Funzionalmente espandibile: questa scatola di derivazione del cavo può essere dotata di vari componenti elettrici come parafulmini, indicatori di tensione, trasformatori, RTU/FTU e vari sensori per supportare l'automazione della distribuzione e gli aggiornamenti della rete intelligente.

Classificazione delle scatole di derivazione dei cavi 12kv

Le scatole di derivazione per cavi da 12 kV sono classificate principalmente in base allo stile tecnico e alla funzione:

1. Scatola di derivazione di tipo americano

• Caratteristiche: Barra multivia orizzontale, apertura porta su un solo lato, struttura compatta.
• Metodo di connessione: connessione bullonata a vite da 600 A per il circuito principale; Connessione plug-in da 200 A per circuiti derivati ​​(hot-swappable).
• Vantaggi: larghezza ridotta, combinazione flessibile, connettore di derivazione utilizzabile per la commutazione del carico.

2. Scatola di derivazione di tipo europeo

• Caratteristiche: Utilizza boccole passanti come sbarre collettrici, apertura della porta su due lati, disposizione chiara dei cavi.
• Metodo di connessione: utilizza generalmente connettori per cavi fissati con bulloni da 630 A.
• Vantaggi: Il passaggio dei cavi è chiaro e non richiede grandi tratti di cavi a tre conduttori.

3. Scatola di derivazione tipo quadro (tipo rete ad anello)

• Caratteristiche: Sezionatore o interruttore automatico in SF6 incorporato, con potere di interruzione.
• Funzione: consente la commutazione del circuito, abilita l'alimentazione della rete ad anello o isola le sezioni per la manutenzione.
• Vantaggi: Combina alcune funzioni di un'unità principale ad anello ad un costo inferiore; rappresenta un percorso di aggiornamento dalle tradizionali derivazioni verso le reti intelligenti.

Nota di selezione: i principali prodotti di alta qualità utilizzano la gomma siliconica come materiale principale per i connettori dei cavi, offrendo una tenuta dell'isolamento e una resistenza all'invecchiamento di gran lunga superiori rispetto ai primi materiali termorestringenti o EPDM.

Linee guida per la selezione:

1. Fattori ambientali: se la scatola di derivazione del cavo deve essere installata in aree basse o soggette a inondazioni, è necessario selezionare una struttura di protezione dall'ingresso di acqua completamente sigillata con livello di protezione IP67 o superiore (come il tipo interrato).

2. Necessità di manutenzione: Per situazioni che richiedono estrema compattezza e assenza di manutenzione, si consiglia l'utilizzo di scatole di derivazione per cavi a innesto americano; Tuttavia, per cavi a tre conduttori di grande sezione con requisiti elevati di chiarezza del cablaggio, si consiglia di utilizzare scatole di derivazione per cavi di tipo europeo.

3. Funzionalità di rete: per scenari applicativi di rete ad anello che richiedono l'isolamento dei guasti, è necessario selezionare scatole di distribuzione di tipo apparecchiatura di commutazione.

Visualizzazione del numero dell'ordine:

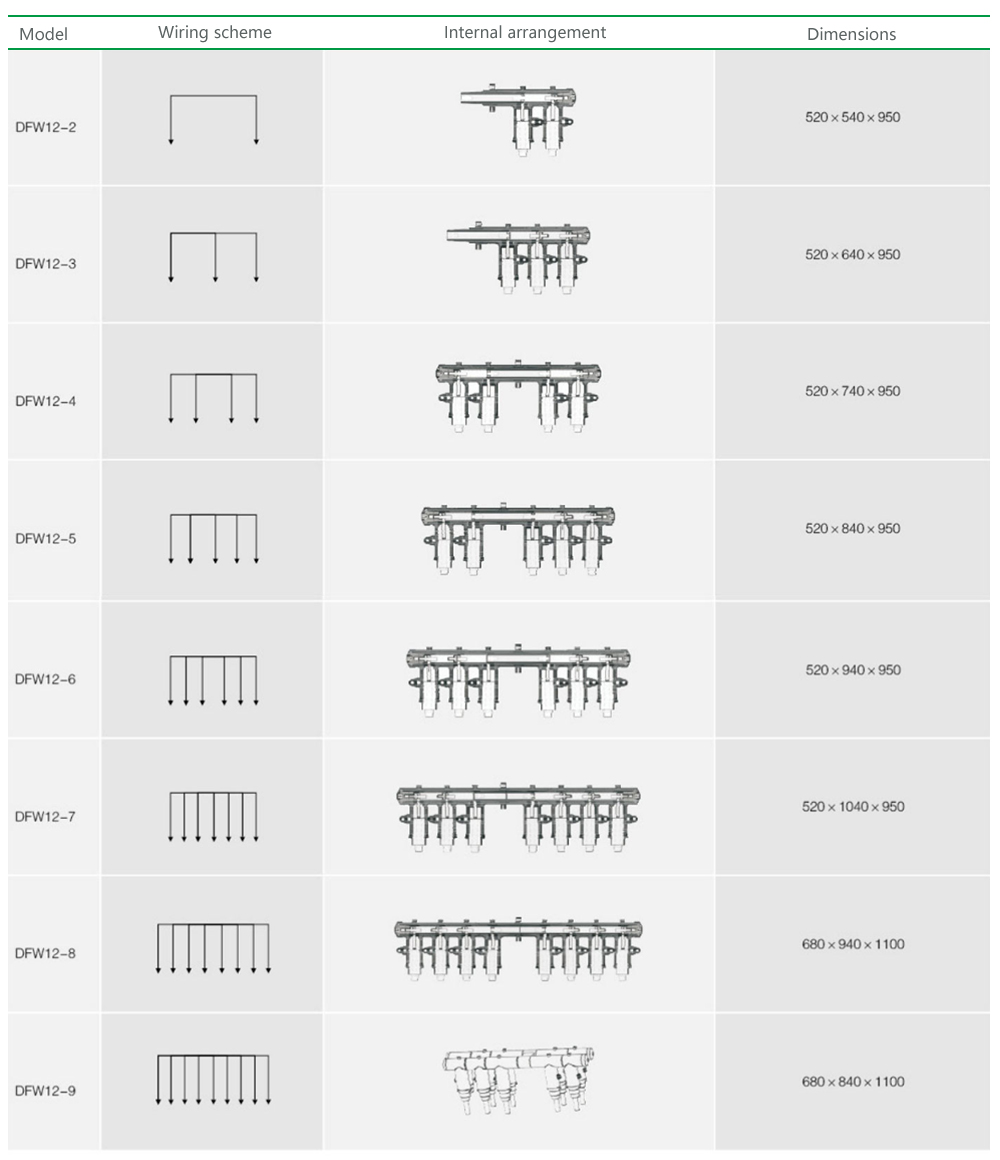

Schema di distribuzione interna della scatola di giunzione del cavo europeo 12 kv

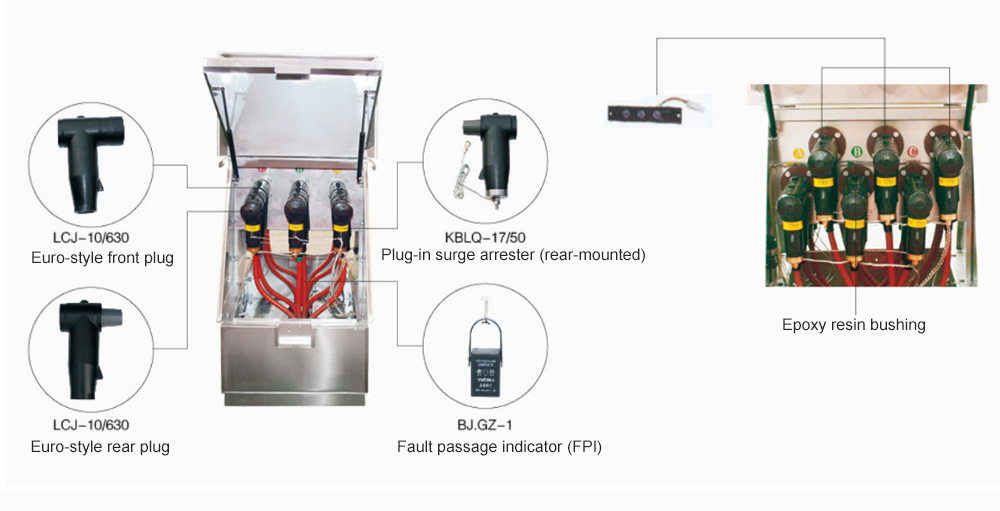

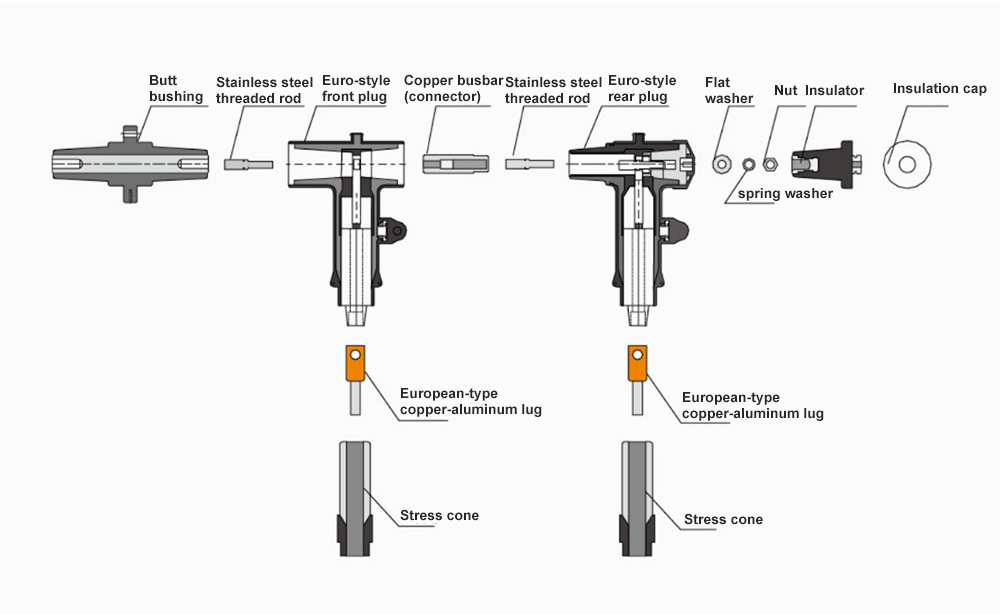

Diagramma schematico dei giunti della scatola di giunzione dei cavi europei da 12 kv:

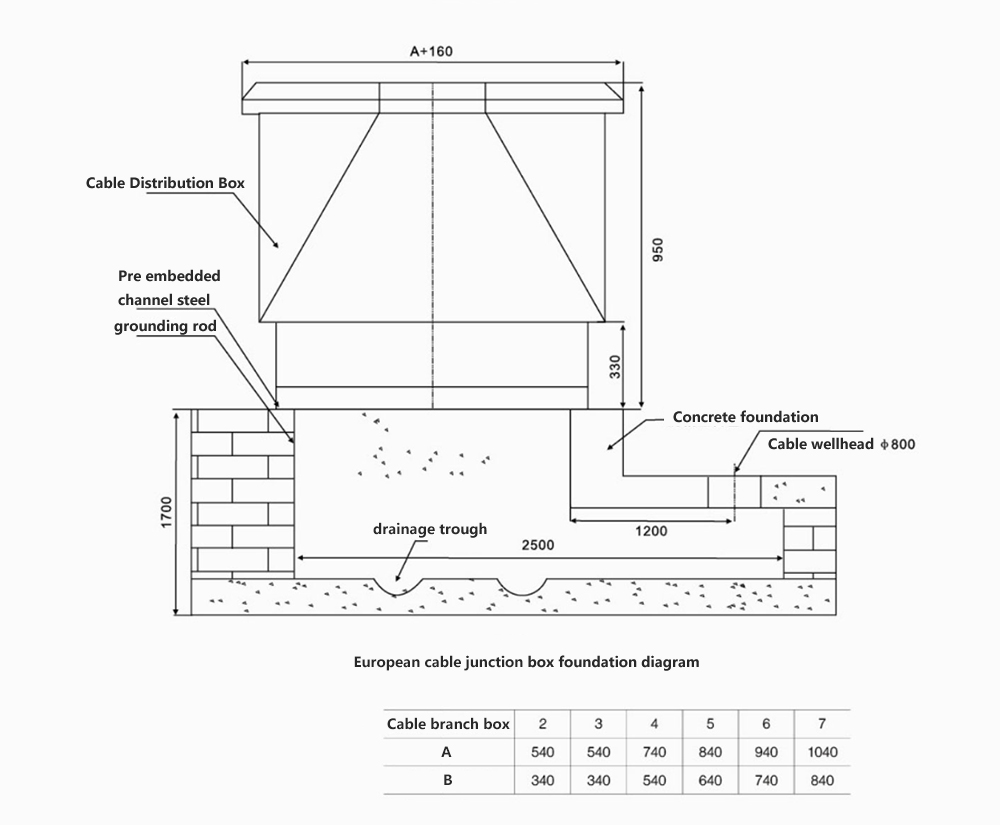

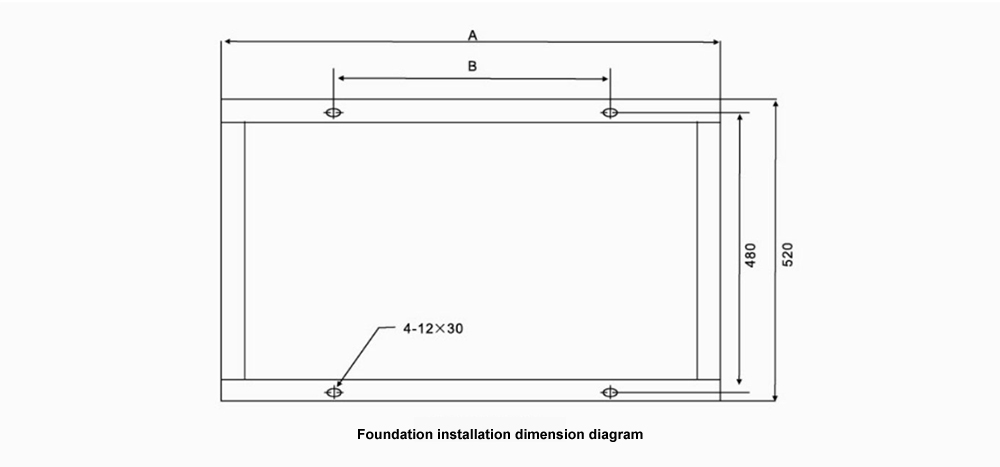

Schema di fondazione della scatola di giunzione per cavi europei 12KV
