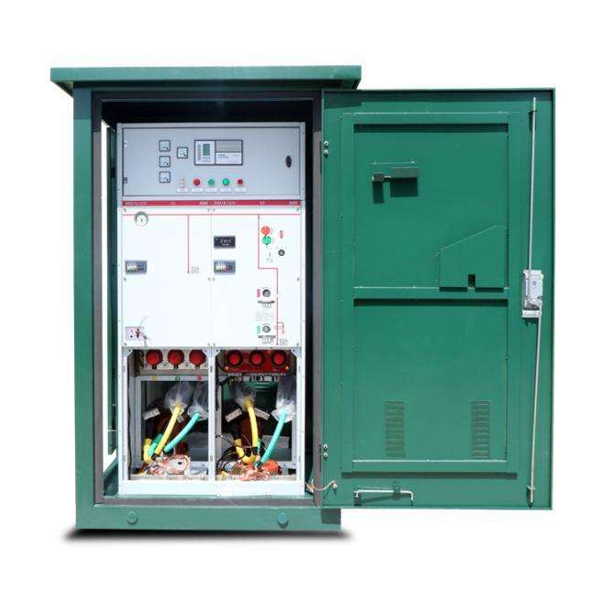

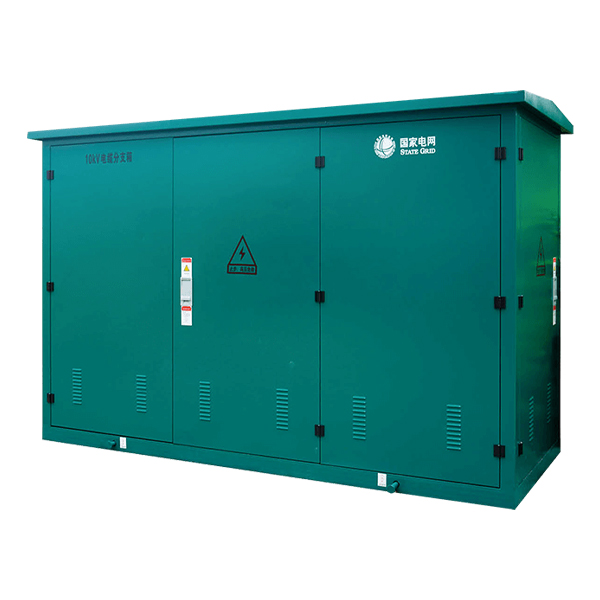

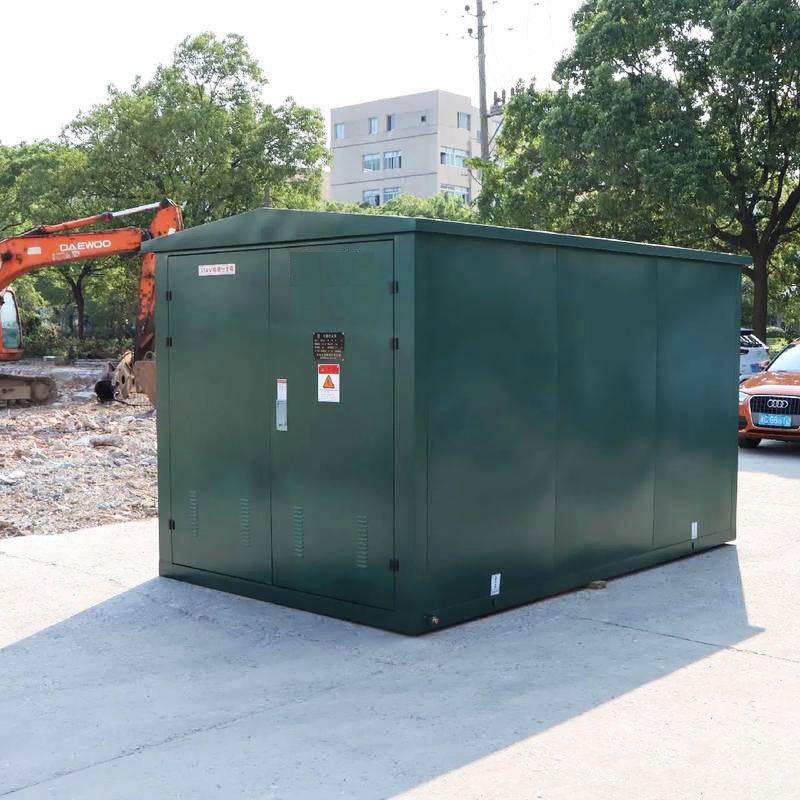

Scatola di distribuzione cavi per esterni

La scatola di distribuzione cavi per esterni prodotta da Cotenele è un'apparecchiatura elettrica completa di media tensione appositamente progettata per la distribuzione di energia elettrica, l'implementazione di circuiti di derivazione, diramazione, connessione e conversione di linee di cavi in ​​progetti di cablaggio della rete di distribuzione CA 12kV-35KV. Questa scatola di distribuzione cavi per esterni DFWK con interruttore è un'apparecchiatura elettrica completa di media tensione completamente isolata, sigillata e schermata, composta principalmente da accessori per cavi da 12 kV/35 KV, interruttore di carico SF6, componenti elettrici da 12 kV/35 KV, componenti secondari e scatola. Utilizza in modo completo e flessibile i vantaggi della connessione in serie e in parallelo dei connettori dei cavi e può essere combinato in modo affidabile in base alle esigenze dell'utente per ottenere caratteristiche di tenuta completa, protezione completa, isolamento completo, anticondensa, antipolvere, anticorrosione ed esenti da manutenzione. Può funzionare all'aperto 24 ore su 24, 7 giorni su 7.

Principali parametri tecnici

Strutture del prodotto e componenti principali

1. Struttura dell'involucro

La scatola di distribuzione cavi per esterni tipo DFWK utilizza un involucro in acciaio inossidabile a doppio strato, compatto ed esteticamente gradevole, con un grado di protezione fino a IP65 o IP67 e una durata di oltre 20 anni. L'armadio è generalmente dotato di diverse porte incernierate, alcune per il funzionamento del quadro, altre per l'installazione dei connettori dei cavi o l'accesso per la manutenzione. La base è dotata di divisori rimovibili, aperture di ingresso/uscita dei cavi e fori di ventilazione per impedire l'ingresso di piccoli animali, creando un flusso d'aria convettivo dal basso verso l'alto per un buon isolamento termico, ventilazione e protezione dalla pioggia. La superficie esterna è rifinita con verniciatura a polvere elettrostatica in vari colori (ad esempio verde militare, verde State Grid, grigio ghiaccio) a seconda dell'ambiente. Sono forniti fermacavi interni e terminali di messa a terra.

2. Scomparti interni

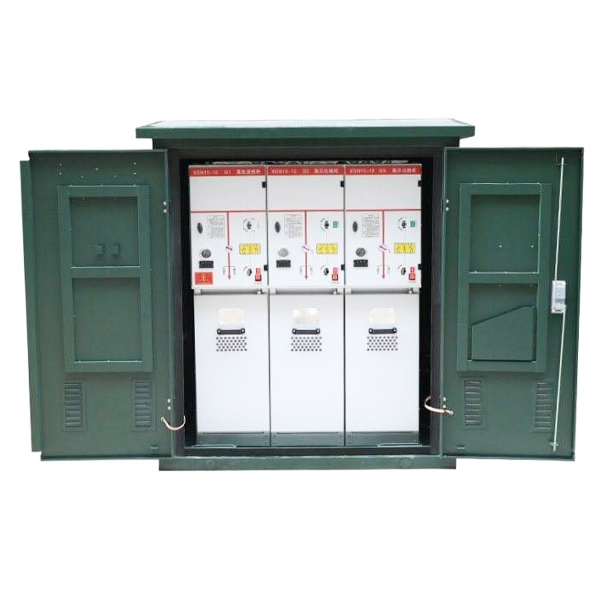

Una scatola di distribuzione cavi da esterno dotata di interruttore è generalmente suddivisa nelle seguenti aree funzionali:

• Scomparto interruttori: contiene l'interruttore di carico o l'interruttore automatico SF6 in un serbatoio metallico a tenuta di gas completamente chiuso riempito con gas SF6 per l'isolamento e l'estinzione dell'arco.
• Vano cavi: contiene connettori per cavi e pressacavi per il collegamento e il fissaggio dei cavi in ​​entrata/uscita.
• Scomparto del meccanismo operativo: contiene il meccanismo operativo dell'interruttore, il meccanismo di interblocco e l'interblocco a chiave meccanica.
• Compartimento sbarre (se applicabile): contiene le sbarre che collegano gli interruttori.

L'interruttore di media tensione nel vano interruttori è l'elemento di controllo principale. Si tratta di un interruttore di carico a tre posizioni (chiuso, aperto, messo a terra) alloggiato in un serbatoio metallico a tenuta di gas riempito con gas SF6. Un robusto meccanismo di interblocco tra il meccanismo operativo e l'interruttore garantisce un funzionamento sicuro.

3. Componenti principali (vedere la tabella seguente):

Connettori per cavi

La scatola di distribuzione cavi per esterni di tipo DFWK utilizza connettori per cavi in ​​gomma siliconica prestampati "toccabili", prodotti mediante iniezione completamente automatica da gomma isolante importata di alta qualità, con strati schermanti semiconduttori interni ed esterni. Lo strato interno equalizza il campo elettrico interno; lo strato schermante esterno messo a terra mantiene la superficie del connettore a potenziale zero. Il cono di sollecitazione, con la sua estremità inferiore a stretto contatto con lo strato semiconduttore del cavo e lo strato semiconduttore esterno messo a terra, risolve il problema della concentrazione del campo elettrico in corrispondenza del taglio dello schermo esterno del cavo e garantisce la sicurezza personale. Il connettore frontale del cavo tangibile è montato direttamente sulla boccola dell'apparecchiatura; può essere collegato ad un connettore del cavo posteriore per formare più linee in uscita, oppure ad uno scaricatore di sovratensione per la protezione dalle sovratensioni.

Principio di funzionamento

Il principio di funzionamento della scatola di distribuzione cavi per esterni dotata di interruttore di tipo DFWK può essere compreso dai seguenti aspetti:

1. Principio di funzionamento elettrico

Il cavo principale in ingresso è collegato tramite un connettore prestampato in gomma siliconica alla piastra sbarre interna. La piastra sbarre funge da sbarre elettriche: completamente isolata e completamente sigillata. Circuiti multipli in uscita sono inoltre collegati alla piastra sbarre tramite connettori per cavi, ottenendo una ramificazione “one in, multiple out”. Un interruttore di carico SF6 è posizionato tra le linee in entrata e in uscita. Azionando l'interruttore è possibile aprire o chiudere la linea. Quando l'interruttore è aperto, lo spazio separa il circuito del cavo in un lato in ingresso e in un lato in uscita, consentendo potenziali diversi, consentendo così la manutenzione dell'interruzione di corrente locale senza influenzare la rete principale.

2. Principio di funzionamento dell'interruttore di carico SF6

L'interruttore di carico SF6 funziona in un'atmosfera di gas SF6. L'SF6 ha eccellenti proprietà isolanti e di estinzione dell'arco. Quando l'interruttore si apre, l'arco viene rapidamente raffreddato ed estinto nel gas SF6, prevenendo gravi bruciature dei contatti e garantendo affidabilità e lunga durata. L'interruttore è generalmente a tre posizioni (chiuso, aperto, messo a terra). La posizione a terra fornisce una terra sicura per il lato cavo, facilitando la successiva manutenzione.

3. Principio di isolamento completo e controllo del campo elettrico

Il connettore del cavo utilizza una struttura di schermatura a semiconduttore a doppio strato: lo strato semiconduttore interno equalizza il campo elettrico interno per evitare concentrazioni locali; lo strato esterno del semiconduttore è messo a terra per mantenere il potenziale zero, rendendo la superficie del connettore sicura al contatto. Il cono di sollecitazione risolve la concentrazione del campo elettrico in corrispondenza del taglio dello schermo esterno del cavo, garantendo un campo elettrico uniforme e sicuro in tutto il sistema di connessione.

4. Principio di interblocco

Tra il quadro e le porte dell'involucro è previsto un robusto sistema di interblocco meccanico:

• Quando l'interruttore del carico è chiuso, il foro di manovra del sezionatore è bloccato.
• Il sezionatore può essere azionato solo dopo l'apertura dell'interruttore sotto carico.
• Quando il sezionatore è aperto, l'interruttore sotto carico non può essere chiuso.
• Dopo la chiusura del sezionatore di terra il foro di manovra del sezionatore risulta bloccato.

Questo interblocco a cinque prevenzioni impedisce il funzionamento errato e garantisce la sicurezza del personale e delle apparecchiature.

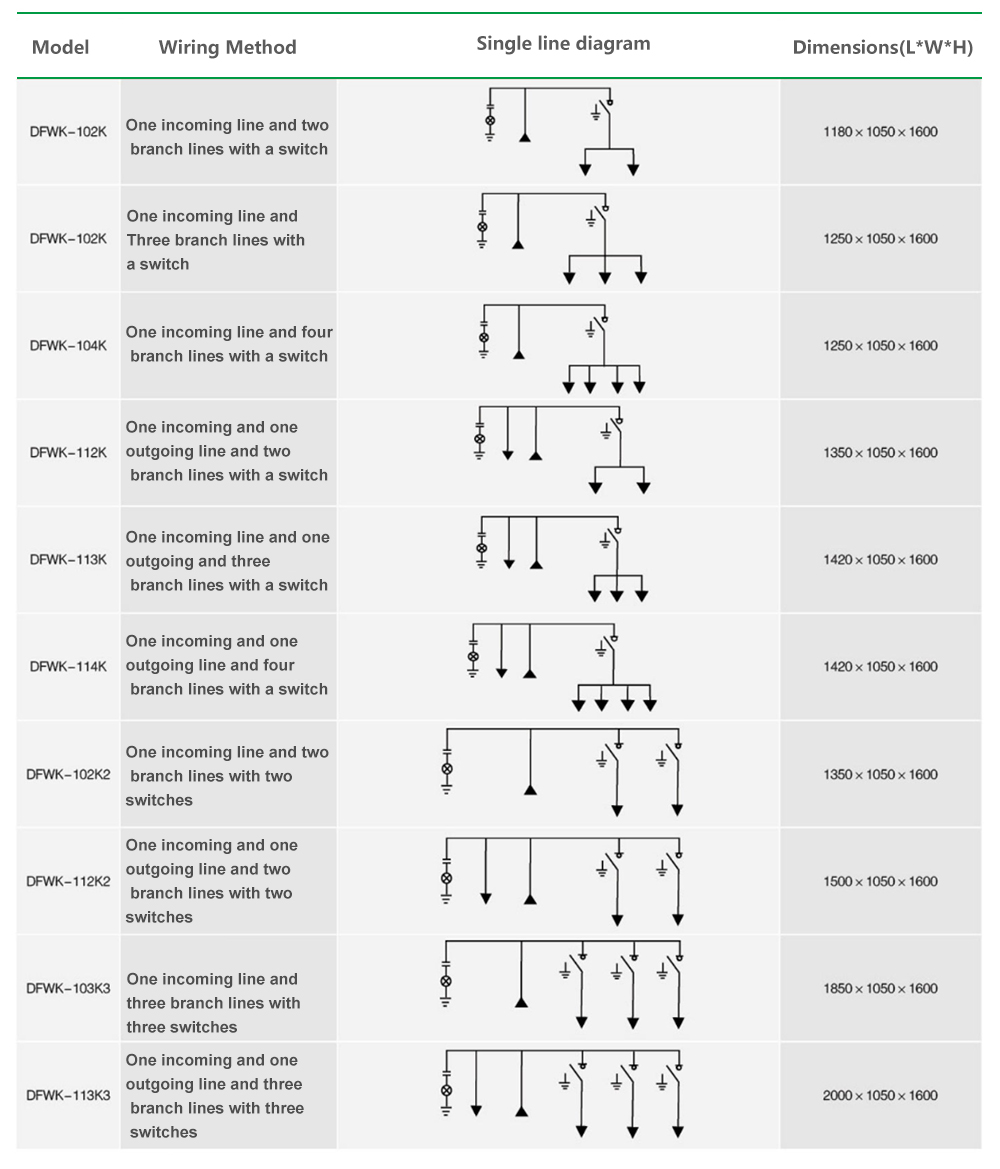

Diverse soluzioni di cablaggio tipiche

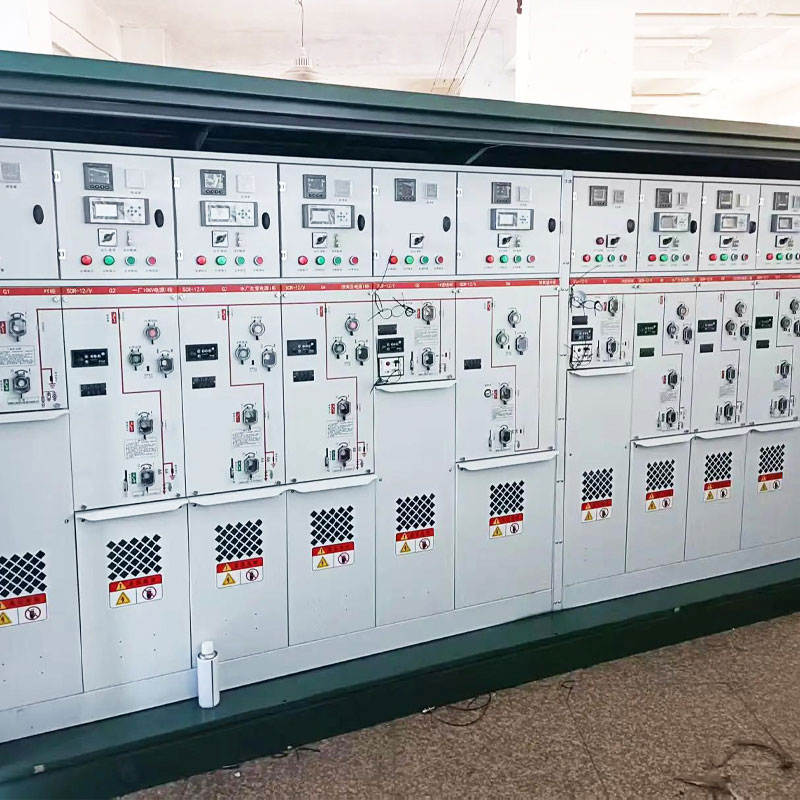

La nostra fabbrica

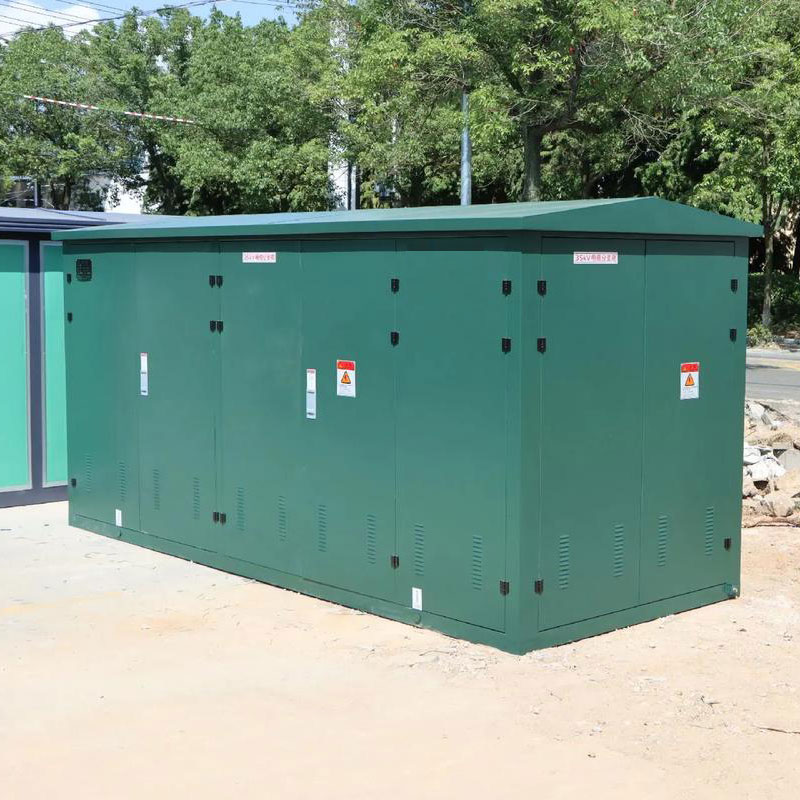

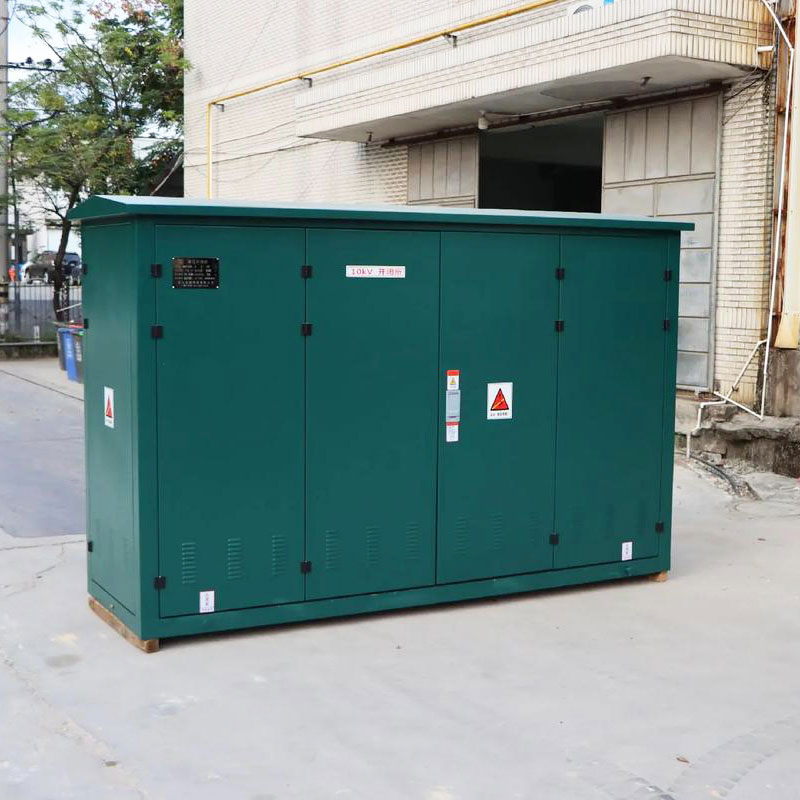

I prodotti mostrano
