Come funziona un quadro isolato in gas (GIS)?

Introduzione: La scatola metallica che controlla migliaia di volt

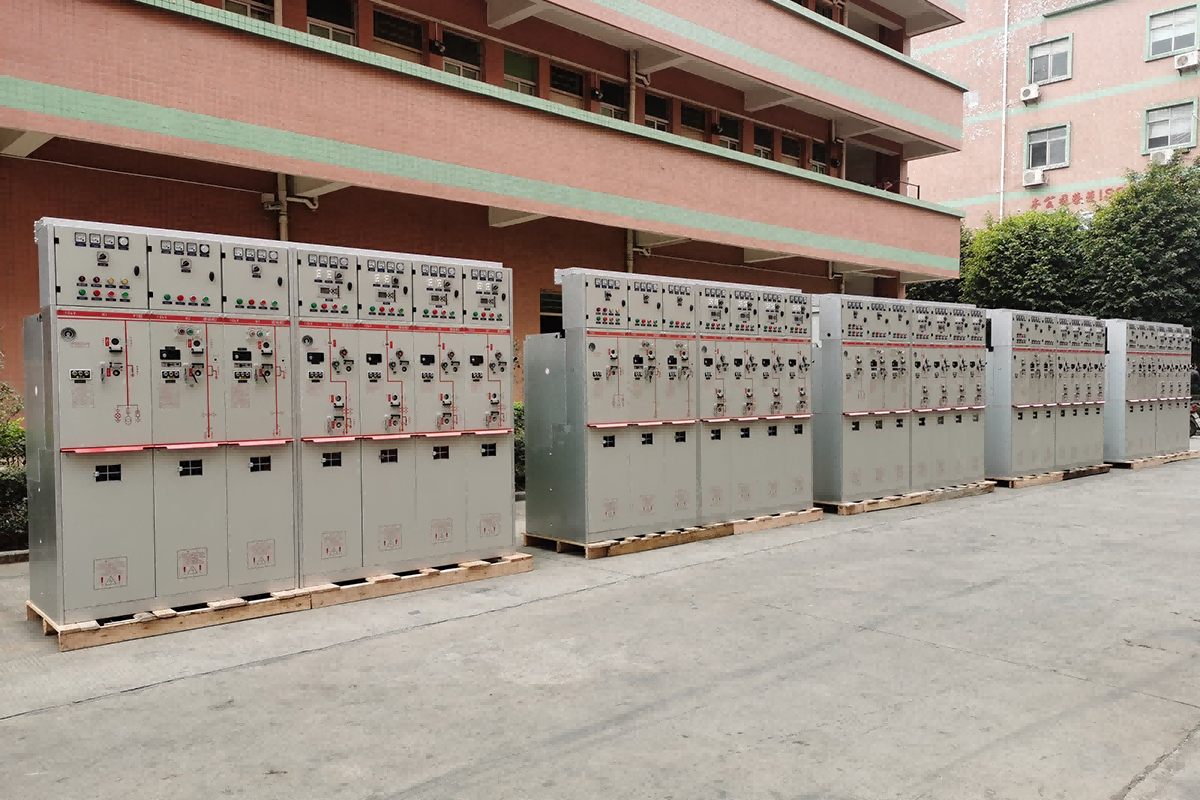

Entra in qualsiasi sottostazione moderna, piattaforma di raccolta di un parco eolico o nel seminterrato di un grattacielo cittadino e troverai una fila di armadietti metallici senza pretese che svolgono silenziosamente uno dei lavori più pericolosi nel mondo elettrico. Questi sonoquadri isolati in gaspannelli—oGIS- e sono progettati per contenere, controllare ed estinguere gli archi elettrici che altrimenti vaporizzerebbero il metallo e metterebbero in pericolo chiunque si trovi nelle vicinanze.

Per un ingegnere elettrico, capire come funziona un GIS non è un esercizio accademico. Determina come è strutturata una sottostazione, come è programmata la manutenzione e se l'apparecchiatura funzionerà ancora in modo affidabile trent'anni dopo la sua messa in servizio. Per un professionista dell'approvvigionamento, chiarisce perché un pannello costa più di un altro e cosa comporta quell'investimento aggiuntivo in termini di sicurezza, ingombro e costo del ciclo di vita.

Questo articolo spiega, componente per componente, come funziona un quadro isolato in gas: dal serbatoio del gas sigillato che tiene separati i conduttori ad alta tensione, all'ampolla in vuoto che interrompe il circuito, agli interblocchi meccanici che impediscono che un errore pericoloso diventi fatale.

Cos'è esattamente un quadro isolato in gas?

Un quadro isolato in gas è un quadro con involucro metallico in cui il primariocomponenti di media tensione—barre collettrici, interruttori automatici, sezionatori, sezionatori di terra e trasformatori di misura—sono alloggiati all'interno di uno scomparto sigillato e riempito di gas. Il gas funge da mezzo isolante tra le parti attive e tra le parti attive e la terra.

I tradizionali quadri isolati in aria si basano sulla distanza fisica: i conduttori sono distanziati abbastanza da consentire all'aria circostante di sopportare lo stress di tensione senza rompersi. I quadri isolati in gas sostituiscono quella distanza fisica con un gas pressurizzato che ha una rigidità dielettrica molto più elevata dell'aria. Ciò consente di ridurre drasticamente l'intero assieme: in alcuni casi, un GIS occupa meno di un quarto della superficie di un'installazione equivalente con isolamento in aria.

Il serbatoio del gas stesso è generalmente realizzato in acciaio inossidabile o lega di alluminio, saldato e sigillato per evitare perdite di gas durante la vita utile dell'apparecchiatura. All'interno, l'atmosfera è controllata e monitorata. I progetti moderni utilizzano sempre più aria secca o azoto invece di SF₆, una risposta alle normative che stanno rimodellando il settore.

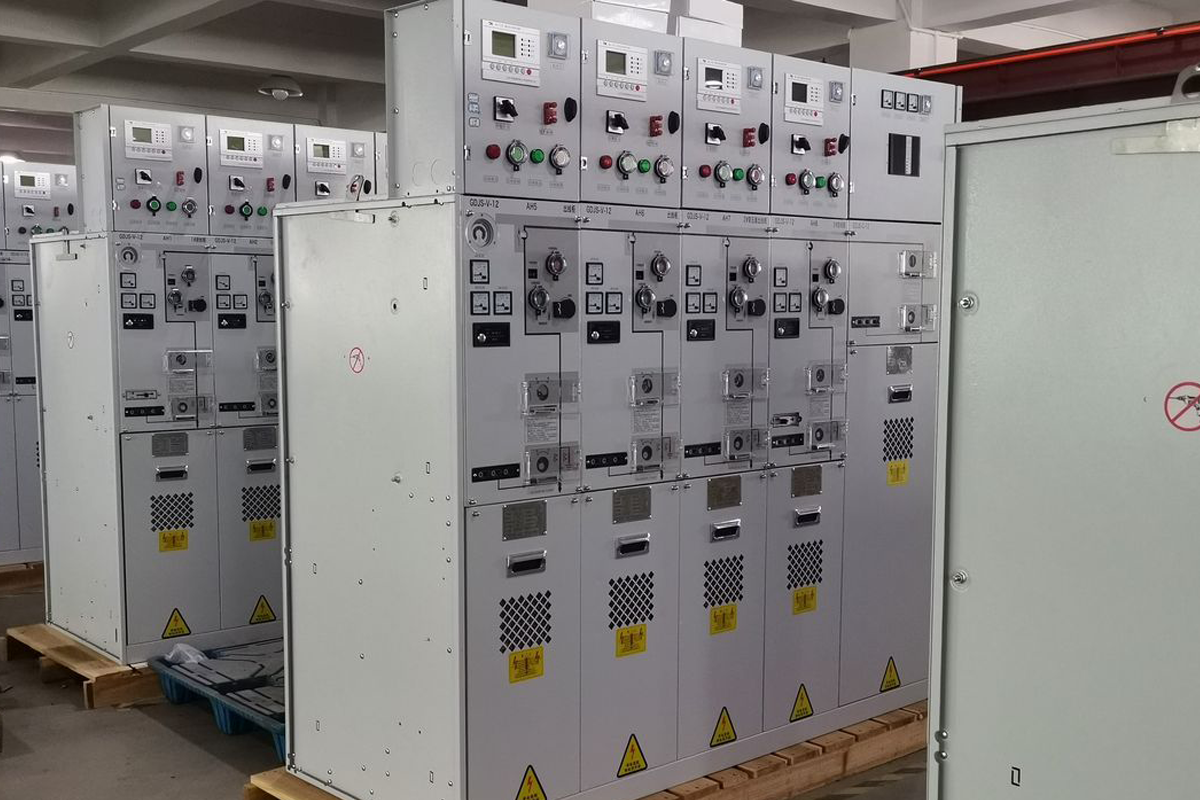

Come è costruito un pannello GIS: l'architettura interna

Sebbene un GIS appaia dall'esterno come un unico armadio metallico, internamente è suddiviso in più compartimenti funzionali, ciascuno isolato dagli altri tramite barriere o boccole a tenuta di gas. La comprensione di questi compartimenti spiega come l'attrezzatura raggiunge sia la flessibilità operativa che la sicurezza.

1. Lo scomparto sbarre

La sbarra è la spina dorsale di qualsiasi quadro. In un GIS, le sbarre corrono orizzontalmente attraverso un vano gas dedicato nella parte superiore o posteriore del pannello. Poiché la sbarra collettrice collega insieme i pannelli adiacenti, i compartimenti sbarre di più quadri sono spesso collegati tramite boccole a tenuta di gas, formando una zona gas continua attraverso l'intero quadro.

Le sbarre collettrici trasportano l'intera corrente nominale dell'installazione, spesso 1.250 A, 2.000 A o superiore, e devono farlo senza superare i limiti di temperatura che degraderebbero l'isolamento o accelererebbero l'ossidazione dei contatti. In un GIS, il gas circostante aiuta a condurre il calore lontano dai conduttori delle sbarre collettrici, consentendo correnti nominali più elevate in una sezione trasversale più piccola di quella consentita dall'isolamento dell'aria.

2. Lo scomparto dell'interruttore automatico

Se la sbarra è la spina dorsale, l'interruttore è il muscolo. È il dispositivo che deve interrompere il circuito quando si verifica un guasto e le esigenze a cui è sottoposto sono estreme. Potrebbe essere necessario un interruttore automatico di media tensione per interrompere 25.000 ampere o più, estinguendo un arco che raggiunge temperature paragonabili alla superficie del sole, il tutto in pochi millisecondi.

Nei moderni progetti GIS, la funzione di interruttore automatico è quasi universalmente svolta da un'ampolla in vuoto. L'ampolla sottovuoto è una bottiglia di ceramica sigillata con una coppia di contatti all'interno: uno fisso, uno mobile. Quando i contatti si separano, l'arco che si forma viene disegnato in un vuoto quasi perfetto. Poiché praticamente non c'è gas da ionizzare, l'arco si spegne al primo passaggio per lo zero della corrente. Il gas circostante nel serbatoio GIS fornisce l'isolamento dielettrico tra l'interruttore e la parete del serbatoio, ma non svolge alcun ruolo nell'estinzione dell'arco.

I pannelli GIS di COTENELE utilizzano interruttori automatici in vuoto con potenza nominale fino a 25 kA o 31,5 kA, con durata meccanica di 10.000 manovre. L'ampolla sotto vuoto non richiede manutenzione per tutta la vita: niente olio, niente gas, niente da riempire.

3. Lo scomparto del sezionatore e del sezionatore di terra

Un interruttore automatico può interrompere la corrente, ma non può fornire un gap di isolamento visibile su cui il personale di manutenzione possa fare affidamento per la propria vita. Quella funzione appartiene asezionatore(chiamato anche isolatore). Il sezionatore non ha capacità di estinzione dell'arco: può essere azionato solo dopo che l'interruttore ha già interrotto la corrente. Il suo compito è creare un'intercapedine fisica di aria o gas che sia visibilmente, meccanicamente ed elettricamente certa.

I sezionatori di terra svolgono la funzione opposta: collegano deliberatamente i conduttori isolati a terra, scaricando l'eventuale tensione capacitiva o indotta residua. Questo è il passaggio che rende l'attrezzatura sicura da toccare.

In un GIS, in molti progetti il ​​sezionatore e il sezionatore di terra sono integrati in un unico interruttore a tre posizioni. Una posizione è “chiusa” (collegata alla sbarra), una è “aperta” (isolata) e una è “messa a terra”. Questo design a tre posizioni semplifica gli interblocchi meccanici e riduce il numero di tenute a gas necessarie.

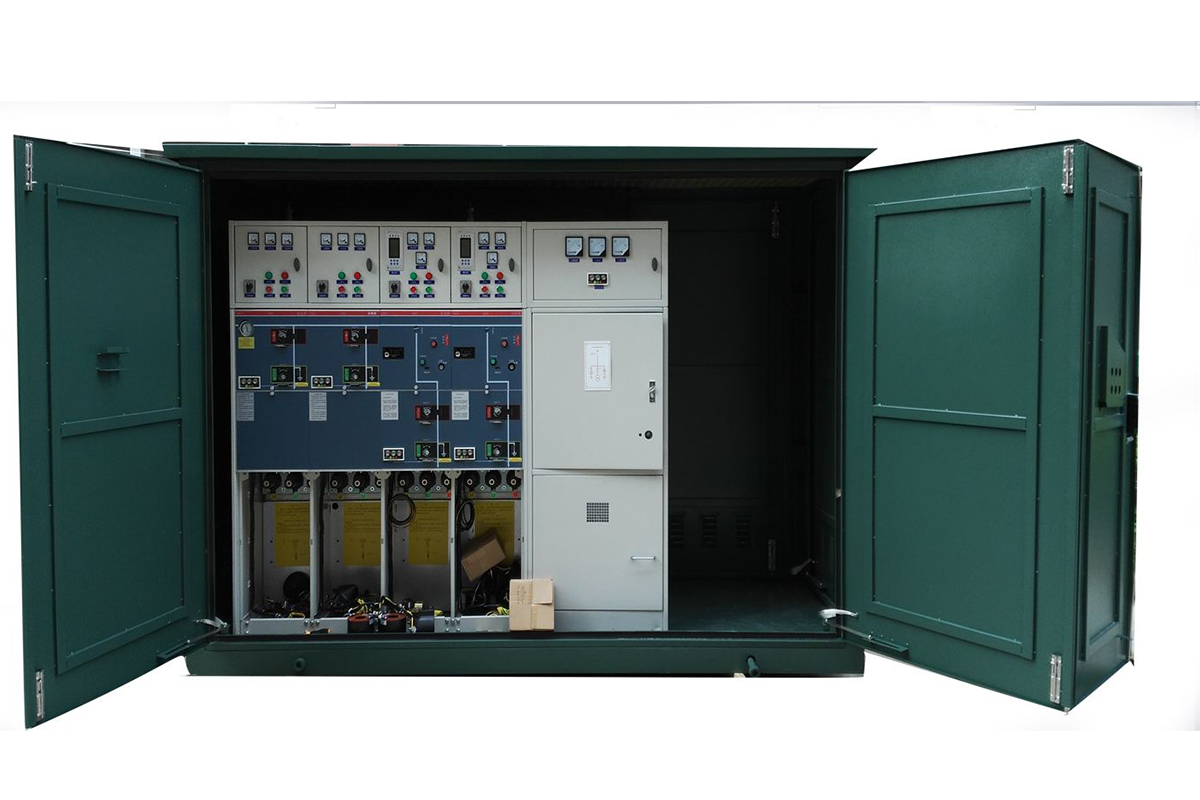

4. Trasformatori di strumenti e vano cavi

NOGISè completo senza misurazione. I trasformatori di corrente (TA) e i trasformatori di tensione (TV) forniscono i segnali necessari ai relè di protezione, ai misuratori e ai sistemi SCADA per monitorare e controllare il sistema di alimentazione. In un GIS, i TA sono spesso nuclei toroidali montati attorno alla boccola dove l'interruttore si collega al vano cavi. I TV possono essere induttivi o capacitivi, collegati al lato sbarre o linea a seconda dello schema di protezione e misurazione.

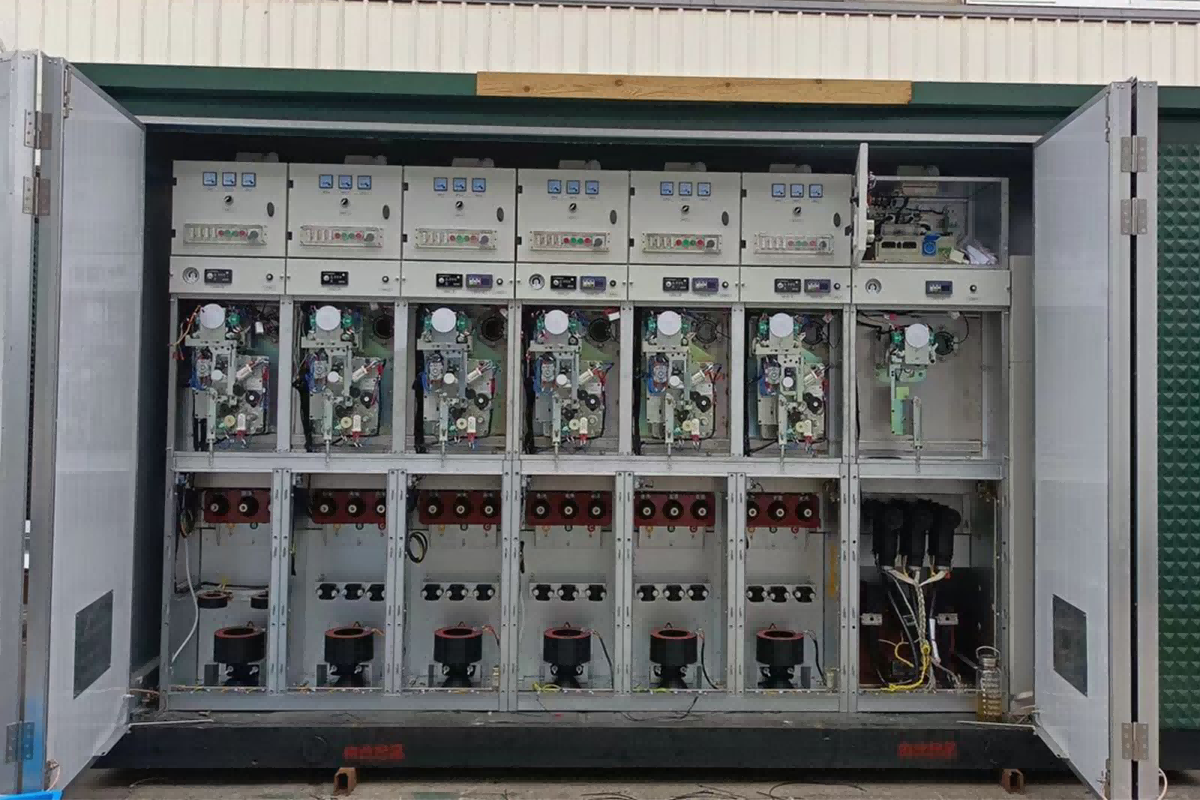

Il vano cavi è il punto in cui i cavi esterni ad alta tensione entrano nel pannello e si collegano ai conduttori interni. In un GIS senza SF₆ che utilizza aria secca, il vano cavi fa parte dello stesso volume di gas sigillato del quadro o è separato da una boccola a tenuta di gas, a seconda del progetto. Le terminazioni dei cavi sono generalmente di tipo plug-in, utilizzando connettori elastomerici che forniscono un'interfaccia completamente isolata e completamente schermata tra il cavo e il quadro.

5. Il compartimento di controllo a bassa tensione

Dietro lo sportello del pannello frontale si trova l'intelligenza del GIS: relè di protezione, interruttori di controllo, morsettiere, contattori ausiliari e gateway di comunicazione. Questo compartimento è al potenziale di terra ed è isolato dai compartimenti del gas ad alta tensione tramite passanti sigillati. Tutto il cablaggio secondario, per intervento, chiusura, indicazione e comunicazione, viene instradato qui.

La qualità della lavorazione nel compartimento a bassa tensione è un indicatore affidabile della qualità complessiva del produttore. Il cablaggio ben instradato, i terminali chiaramente etichettati e i relè di protezione configurati correttamente suggeriscono che è stata prestata la stessa attenzione alle parti del pannello che il cliente non può facilmente ispezionare.

La fisica dell'isolamento dal gasPerché usare il gas?

 La risposta sta in una proprietà fondamentale della materia: la rigidità dielettrica.

Ogni materiale isolante (aria, olio, resina epossidica solida o gas) ha un limite al campo elettrico che può sopportare prima di rompersi e condurre. Per l'aria a pressione atmosferica, tale limite è di circa 3 kV per millimetro. Per SF₆ a una pressione modesta è circa tre volte superiore. Ciò significa che i conduttori all'interno di un serbatoio pieno di SF₆ possono essere posizionati molto più vicini tra loro di quanto potrebbero farlo in aria, senza rischio di flashover. Di conseguenza, l'intero pannello del quadro si restringe.

Il meccanismo è molecolare. SF₆ è un gas elettronegativo: le sue molecole catturano facilmente gli elettroni liberi, formando ioni negativi pesanti che si muovono lentamente in un campo elettrico e sono incapaci di sostenere una valanga di elettroni. Questa proprietà conferisce all'SF₆ sia la sua elevata rigidità dielettrica che la sua eccellente capacità di estinzione dell'arco.

L'aria secca e l'azoto funzionano secondo un principio più semplice. La loro rigidità dielettrica è inferiore a SF₆ alla stessa pressione, ma è sufficiente per applicazioni a media tensione quando la geometria del serbatoio è progettata con spazi adeguati. Il compromesso è un volume del serbatoio leggermente più grande per la stessa tensione nominale, un compromesso ingegneristico che la maggior parte dei produttori e degli utenti ora accetta come prezzo per eliminare il potenziale di riscaldamento globale dell’SF₆ pari a 23.500 volte quello della CO₂.

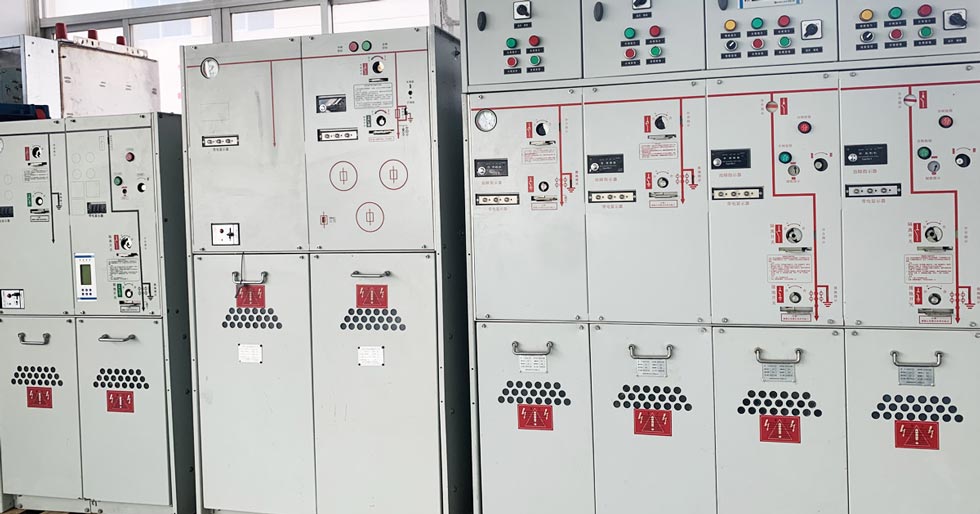

Come funzionano gli interblocchi

Una delle caratteristiche distintive di un GIS è il suo sistema di interblocco meccanico, spesso chiamato interblocco a “cinque prevenzioni”. Questi interblocchi sono puramente meccanici: non dipendono dall’energia elettrica, dal software o dalla memoria umana.

La logica è semplice ma spietata:

1. L'interruttore non può essere chiuso se il sezionatore non è completamente aperto o completamente chiuso.

2.Il sezionatore non può essere manovrato mentre l'interruttore è chiuso.

3.Il sezionatore di terra non può essere chiuso mentre il circuito è sotto tensione.

4.L'interruttore non può essere chiuso mentre il sezionatore di terra è inserito.

5.La porta della cella cavi non può essere aperta se il sezionatore di terra non è chiuso.

Queste regole sono rafforzate da camme, leve e catenacci scorrevoli che bloccano fisicamente le maniglie di manovra o la serratura della porta quando le condizioni non sono soddisfatte. Per un operatore in piedi davanti al pannello, ciò significa che una sequenza di azioni non sicura non è semplicemente vietata, ma è anche meccanicamente impossibile.

GIS senza SF₆: stesso principio, gas più sicuro

Il principio di funzionamento di un GIS senza SF₆ è identico a quello di un GIS SF₆ convenzionale. Stesse celle, stessa ampolla in vuoto, stesso sezionatore e sezionatore di terra, stessi interblocchi. L'unica cosa che cambia è il gas all'interno del serbatoio sigillato.

Il GIS a media tensione di COTENELE utilizza l’aria secca come mezzo isolante. In fabbrica il gas viene purificato, deumidificato e sigillato all'interno di un serbatoio di acciaio inossidabile. Il serbatoio viene testato per rilevare eventuali perdite e quindi lasciato sigillato per l'intera durata di progettazione di 30 anni. Non è presente alcun manometro che l'operatore possa leggere, nessuna porta di riempimento e nessuna procedura di manutenzione relativa al gas da seguire. L’impianto del gas è, dal punto di vista dell’utente, invisibile.

Questo approccio presenta tre vantaggi pratici per l’utente finale:

• Conformità ambientale.Nessun SF₆ significa nessun obbligo di reporting sui gas fluorurati, nessun programma di rilevamento delle perdite e nessun recupero del gas a fine vita. L'apparecchiatura è conforme al regolamento UE sui gas fluorurati senza eccezioni o soluzioni alternative.
• Manutenzione semplificata.Un tecnico della manutenzione che apre la porta del pannello trova lo stesso interruttore automatico in vuoto, lo stesso meccanismo di sezionamento e gli stessi relè di protezione di qualsiasi altro GIS moderno. Non ci sono apparecchiature per la movimentazione del gas da capire.
• Investimento a prova di futuro.Con l’inasprimento delle restrizioni sull’SF₆ a livello globale, le apparecchiature che non contengono SF₆ non dovranno affrontare restrizioni di servizio più restrittive, aumento dei costi del gas o requisiti di retrofit obbligatori.

Dove viene utilizzato il GIS

La tecnologia GIS viene utilizzata ovunque lo spazio sia limitato, l'affidabilità sia fondamentale o le condizioni ambientali rendano impraticabili le apparecchiature isolate in aria:

• Sottostazioni urbane in cui i costi immobiliari rendono le apparecchiature compatte una necessità finanziaria.
• Sottostazioni di collettori per parchi eolici in cui i quadri devono funzionare in modo affidabile in ambienti remoti, talvolta difficili, con accesso limitato per la manutenzione.
• Data center in cui le garanzie di uptime e gli impegni ESG richiedono apparecchiature prive di SF₆ e a bassa manutenzione.
• Impianti industriali con atmosfere corrosive, livelli elevati di polvere o umidità elevata che degraderebbero i conduttori isolati con aria esposti.
• Infrastrutture come aeroporti, metropolitane e tunnel, dove la sicurezza antincendio e la compattezza non sono negoziabili.

Domande frequenti

D: È possibile riparare un GIS in caso di perdite di gas?

R: Per un GIS ad aria secca sigillato a vita, il serbatoio è saldato e testato in fabbrica e non è progettato per essere aperto in loco. Se il serbatoio viene compromesso, in genere viene sostituito l'intero pannello. Questo è il motivo per cui i test di integrità del serbatoio durante la produzione sono fondamentali. Tuttavia, la perdita di gas da un serbatoio sigillato correttamente prodotto è estremamente rara nel corso della vita dell’apparecchiatura.

D: Come fai a sapere che l'ampolla sottovuoto funziona ancora?

R: L'integrità del vuoto viene verificata durante i test di fabbrica di routine tramite un test ad alto potenziale sui contatti aperti. In servizio, le ampolle in vuoto non richiedono manutenzione e non si degradano nel tempo. L’unico meccanismo di usura è l’erosione dei contatti durante l’interruzione per guasto, di cui si tiene conto nella durata elettrica nominale dell’ampolla.

D: Il GIS dell'aria secca è fisicamente più grande del GIS SF₆?

R: A livelli di media tensione fino a 40,5 kV, la differenza dimensionale è minima e rientra nelle dimensioni standard del pannello. I produttori hanno ottimizzato le geometrie dei serbatoi nel corso di anni di sviluppo per ridurre al minimo l'ingombro dei progetti di aria secca.

D: Quali standard si applicano al GIS?

R: Il GIS con custodia in metallo è omologato secondo la norma IEC 62271-200. L'interruttore automatico interno è testato secondo IEC 62271-100. La classificazione dell'arco interno (IAC) è testata secondo la norma IEC 62271-200 allegato A. COTENELE fornisce certificati completi di prova di tipo da laboratori indipendenti accreditati IEC con ogni preventivo.

Conclusione: padronanza delle nozioni di base

Un quadro isolato in gas funziona sigillando i conduttori ad alta tensione in un'atmosfera gassosa che li isola gli uni dagli altri e dalla terra, consentendo di rendere l'intero assieme molto più piccolo del suo equivalente isolato in aria. All'interno di tale ambiente sigillato, le ampolle in vuoto interrompono il circuito, i sezionatori forniscono un isolamento visibile, i sezionatori di terra rendono le apparecchiature sicure al contatto e una rete di interblocchi meccanici garantisce che queste operazioni possano essere eseguite solo nella sequenza corretta.

La transizione da SF₆ ad aria secca non ha cambiato questa architettura fondamentale. Ha semplicemente sostituito il gas con uno che non porta con sé una responsabilità ambientale lunga millenni. Per ingegneri e acquirenti, capire come funziona un GIS è la base per specificare l'attrezzatura giusta, verificare le affermazioni del produttore e garantire che i quadri installati oggi proteggeranno ancora la rete tra tre decenni.
