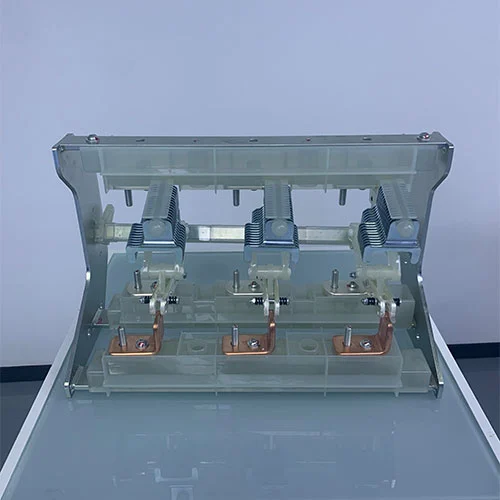

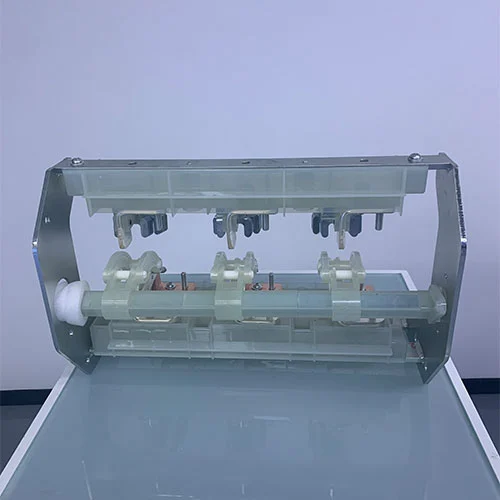

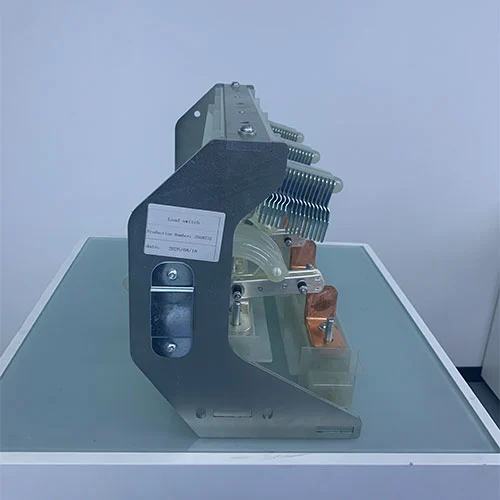

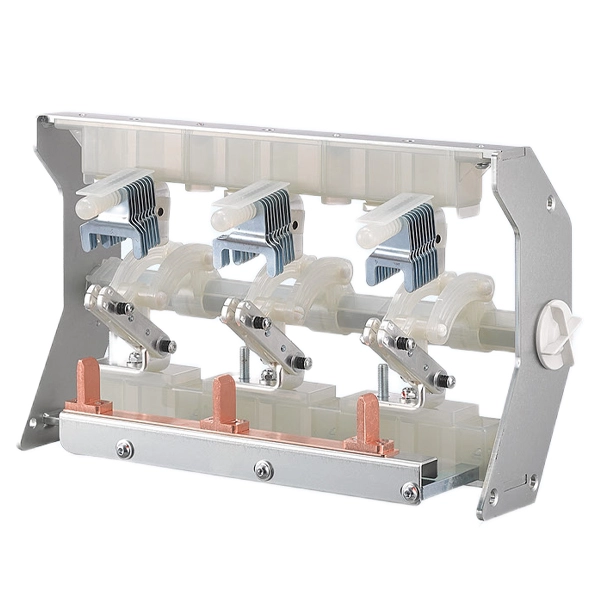

Interruttore di carico dell'unità principale ad anello di media tensione da 11 KV

L'interruttore di carico dell'unità principale ad anello a media tensione da 11 kV è il componente principale di un'unità di rete ad anello utilizzata per controllare l'interruttore della corrente nominale. Cotenele fornisce commutatori di carico e soluzioni di unità di rete ad anello altamente affidabili.

Corrente ammissibile di breve durata: Corrente ammissibile di breve durata del circuito principale fino a 20kA (4s), 25kA (3s); Corrente di breve durata ammissibile dell'interruttore di messa a terra 20kA (4s).

Durata meccanica: interruttore di carico 5.000 operazioni, interruttore di messa a terra 3.000 operazioni.

Conformità agli standard: GB3804-2017, GB16926-2009, GB/T1985-2023.

Modello e significato

Cos'è un sezionatore di carico?

Si tratta di un dispositivo di commutazione meccanico solitamente montato in un'unità principale ad anello o in un interruttore isolato in gas, in grado di creare, trasportare e interrompere correnti elettriche in condizioni normali del circuito. Ciò include il funzionamento in condizioni come correnti di carico, condizioni di assenza di carico o piccole correnti induttive (come l'eccitazione di un trasformatore).

L'interruttore-sezionatore è diverso dal sezionatore. Di solito viene utilizzato per gestire lo stress elettrico derivante dall'interruzione del flusso di energia quando il sistema funziona normalmente. è dotato di un sistema di estinzione dell'arco per estinguere in sicurezza l'arco elettrico generato quando i contatti si separano sotto carico. I metodi comuni di spegnimento dell'arco includono l'interruzione del vuoto, l'immersione in gas SF6 o la compressione dell'aria (tipo puffer).

Principali funzioni e ruoli di un sezionatore di carico

La funzione più importante di un sezionatore di carico è il controllo operativo e non la protezione dai guasti. Le sue funzioni principali includono:

Corrente di carico di commutazione:Una funzione fondamentale dell'interruttore-sezionatore è quella di collegare e scollegare i circuiti che trasportano la normale corrente operativa in modo sicuro. in modo che gli operatori energizzino o diseccitino sezioni della rete elettrica, come trasformatori o anelli di cavi, per la manutenzione ordinaria o la riconfigurazione.

Portata di corrente:L'interruttore-sezionatore può trasportare continuamente la corrente nominale senza surriscaldarsi quando è chiuso, garantendo un'efficiente trasmissione di potenza attraverso l'RMU.

Resistere ai difetti:Un sezionatore di carico deve essere sufficientemente robusto da resistere alle immense sollecitazioni elettromagnetiche e termiche di una corrente di guasto che lo attraversa fino a quando un dispositivo di protezione a monte (come un fusibile o un interruttore) elimina il guasto perché non può interrompere un guasto di cortocircuito, che è chiamata capacità di "attivazione del guasto".

Fornire isolamento:Molti interruttori di carico sono progettati per fornire un punto di isolamento visibile o affidabile, garantendo che le apparecchiature a valle siano scollegate in modo sicuro dalla fonte di alimentazione durante la manutenzione.

Dove può essere utilizzato questo prodotto?

L'interruttore di carico dell'unità principale ad anello a media tensione da 11 KV è il cavallo di battaglia delle unità principali ad anello e viene ampiamente utilizzato nelle reti di distribuzione a media tensione (tipicamente fino a 24 kV o 40,5 kV).

Protezione del trasformatore (con fusibili):Un sezionatore di carico è spesso combinato con fusibili di media tensione nell'unità principale dell'anello F per proteggere i trasformatori di distribuzione. L'interruttore-sezionatore gestirà il normale circuito di funzionamento, mentre la maniglia del fusibile interrompe qualsiasi corrente di guasto.

Commutazione via cavo:L'interruttore-sezionatore crea reti a circuito chiuso tramite cavi di alimentazione ad anello in ingresso e in uscita.

Compatibilità con gli isolamenti moderni:

RMU isolate in SF6:Gli interruttori-sezionatori sono comunemente utilizzati nelle unità principali ad anello isolate con gas esafluoruro di zolfo. L'SF6 ha eccellenti prestazioni di isolamento e aiuta a spegnere l'arco, che ha caratteristiche di dimensioni compatte e involucro sigillato.

RMU ecologiche:Con la spinta a ridurre le emissioni di SF6, gli interruttori di carico vengono ora implementati con successo in settori "verdi" o rispettosi dell'ambiente utilizzando mezzi isolanti alternativi come aria secca, azoto o miscele di fluoronitrile. I design moderni ottimizzano la struttura dei contatti per garantire un'estinzione affidabile dell'arco in questi gas rispettosi dell'ambiente.

Interruttori-sezionatori VS Interruttori automatici in vuoto VS Sezionatori

Tutti gli interruttori-sezionatori, gli interruttori automatici in vuoto e i sezionatori sono componenti fondamentali per RMU, quadri ecologici e quadri isolati in gas, ma c'è molta differenza tra questi tre componenti per le loro funzioni e strutture:

L'interruttore di carico dell'unità principale ad anello a media tensione da 11 KV è il dispositivo principale per il controllo di routine del flusso di corrente all'interno di un'unità principale ad anello. Offre la capacità critica di gestire in sicurezza i circuiti sotto tensione mantenendo un fattore di forma compatto adatto a contenitori moderni e sigillati, sia che utilizzino il tradizionale gas SF6 o nuove alternative rispettose dell'ambiente. La sua funzione è distinta dal sezionatore puramente orientato alla sicurezza e dall'interruttore di protezione.

Parametri tecnici

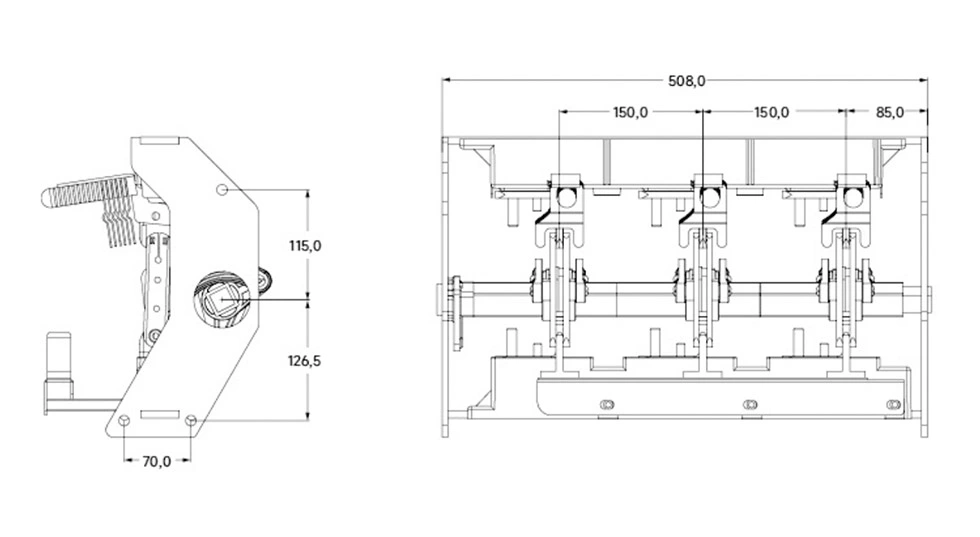

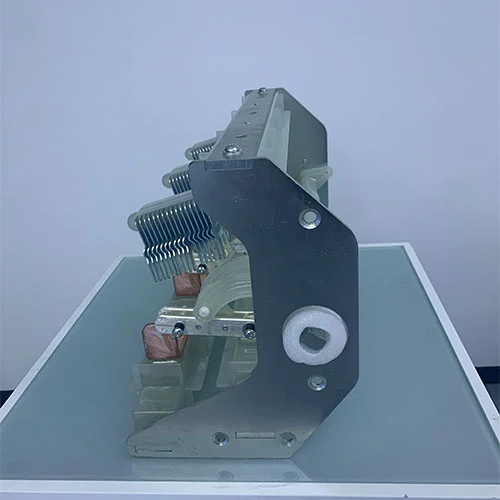

Aspetto e dimensione

Domande frequenti

Q1: Cos'è un interruttore di carico dell'unità principale ad anello di media tensione da 11 kV?

R: Un interruttore di carico dell'unità principale ad anello a media tensione da 11 kV è un dispositivo di commutazione meccanico installato in un'unità principale ad anello (RMU), in un quadro isolato in gas (GIS) o in un quadro ecologico. Viene utilizzato per collegare e scollegare in sicurezza la corrente di media tensione. Può trasportare la corrente di carico nominale e disconnettere il circuito in condizioni operative normali, ma non è adatto per interrompere direttamente grandi correnti di cortocircuito.

Q2: Qual è la differenza tra un'unità principale ad anello e un quadro rivestito in metallo? Come dovremmo scegliere tra loro?

R: La differenza principale riguarda la struttura e l'ambito di applicazione.
Unità principale ad anello: struttura compatta e dimensioni ridotte, i principali componenti interni utilizzano solitamente una combinazione di sezionatori e fusibili. Utilizzato principalmente all'estremità della rete di distribuzione (come distribuzione residenziale, piccole sottostazioni), responsabile del controllo e della protezione del trasformatore, con particolare attenzione all'alimentazione della rete ad anello e alla presa dei cavi.
Quadri blindati: hanno un grande volume e sono solitamente dotati di interruttori automatici, che hanno un potere di interruzione estremamente elevato. Utilizzato principalmente per circuiti principali di sottostazioni o grandi carichi industriali, responsabile della distribuzione di energia di grande capacità e della protezione da cortocircuito.
Suggerimento per la scelta: per trasformatori con una capacità pari o inferiore a 1250 kVA o in situazioni in cui lo spazio è limitato ed è necessaria un'alimentazione di rete ad anello, è possibile utilizzare l'unità principale dell'anello. Per le linee in ingresso ad alta capacità o le apparecchiature critiche, i quadri rivestiti in metallo sono più adatti.

Q3: L'SF6 è un gas dannoso per l'ambiente? Esistono oggi alternative rispettose dell’ambiente?

R: Sì, l'SF6 è uno dei gas serra più potenti conosciuti. Per soddisfare i requisiti ambientali, sul mercato sono ora disponibili prodotti maturi per unità principali ad anello isolato in gas, rispettosi dell'ambiente.
• Alternative: Le unità principali ad anello che adottano aria secca, azoto o miscele di gas ecocompatibili come mezzo isolante.
• Prestazioni: queste unità principali ad anello ecologiche sono molto simili alle RMU isolate in SF6 in termini di compattezza e affidabilità e sono utili in modo significativo per la protezione dell'ambiente. Se speri di ottenere una certificazione ecologica o ambientale, puoi scegliere le RMU ecologiche.

D4: Quale componente è meglio montare all'interno dell'unità principale Ring? Una combinazione di interruttore di carico e fusibile o un interruttore automatico?

R: Vanno bene entrambi, solo che le loro funzioni sono diverse.
Combinazione interruttore di carico-fusibile: progettato per la protezione del trasformatore. I fusibili offrono un'elevata capacità di limitazione della corrente, un funzionamento rapido e costi inferiori. Lo svantaggio è la necessità di sostituire l'elemento fusibile dopo l'operazione.
Interruttore automatico: utilizzato per linee in entrata/uscita ad alta capacità o applicazioni che richiedono una continuità di alimentazione molto elevata. Può essere richiuso dopo un intervento per guasto senza sostituire parti, ma il costo è maggiore.
Conclusione: l'unità combinata viene generalmente scelta per la protezione del trasformatore; gli interruttori automatici vengono scelti per gli alimentatori in entrata/in uscita della linea principale.

Garanzia di qualità e servizio post-vendita

1. Forniamo guida video online remota e formazione tecnica specializzata gratuita per il personale tecnico dei nostri clienti. Entro un anno dalla messa in servizio del prodotto, offriamo servizi di manutenzione gratuiti. Successivamente, i servizi di manutenzione a pagamento rimangono disponibili per i clienti che desiderano continuare a ricevere supporto.

2. Ci impegniamo a fornire un servizio a lungo termine, entusiasta e premuroso. Dopo aver ricevuto una richiesta del cliente, risponderemo via e-mail o telefono entro un'ora, garantendo una comunicazione tempestiva e una gestione efficiente.

3. Stabiliamo un canale di consulenza tecnica permanente per i nostri clienti. Siamo sempre disponibili a fornire supporto professionale e soluzioni per qualsiasi problema relativo all'utilizzo del prodotto o alle difficoltà tecniche incontrate durante il funzionamento del sistema.

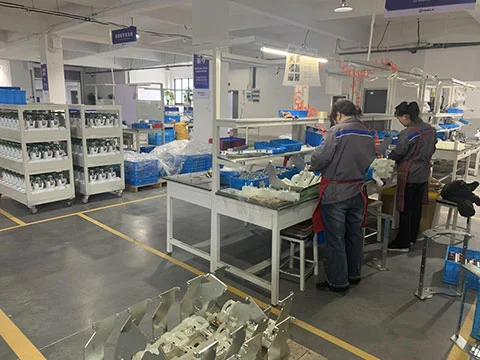

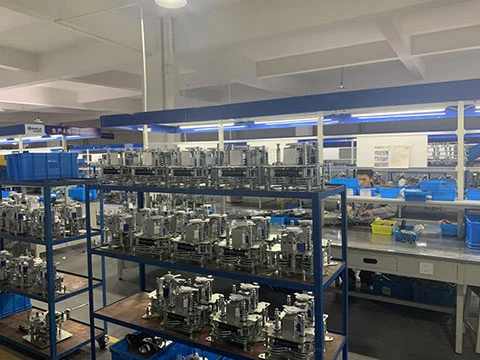

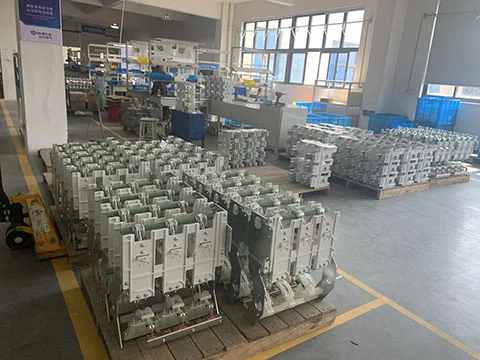

Officina di fabbrica

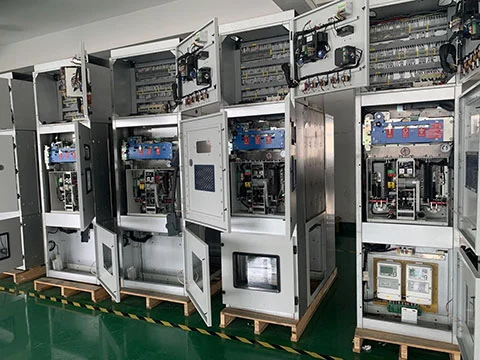

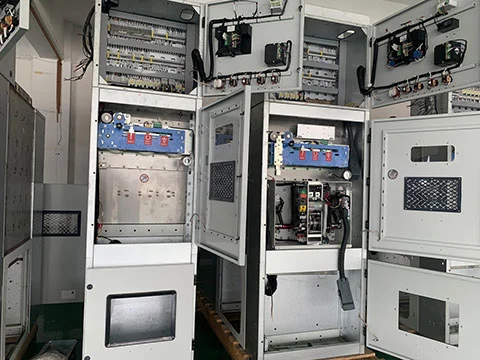

Esposizione dei prodotti
