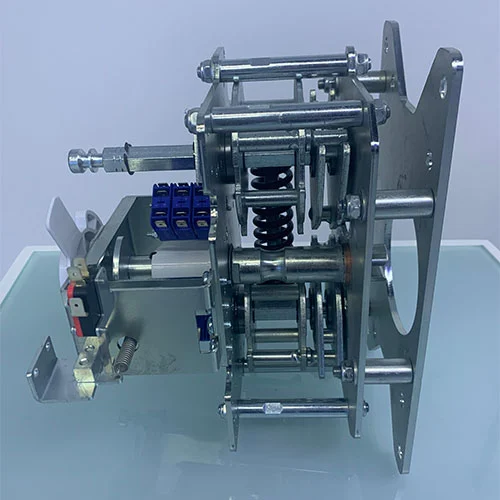

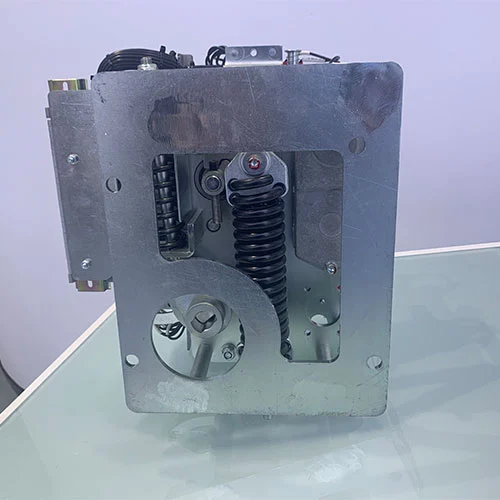

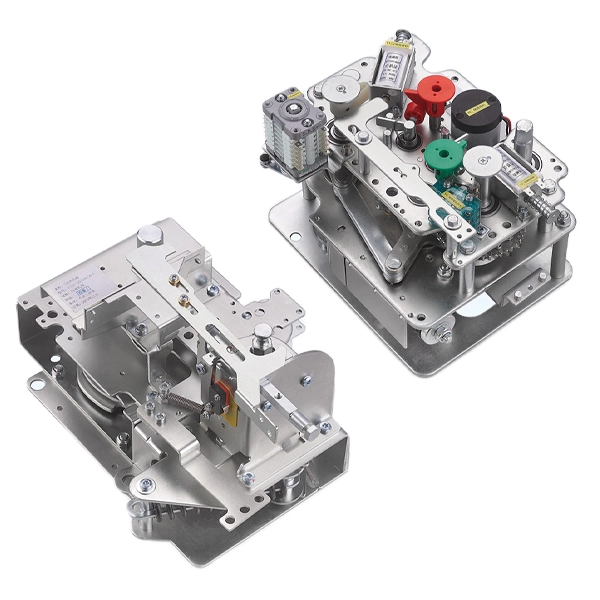

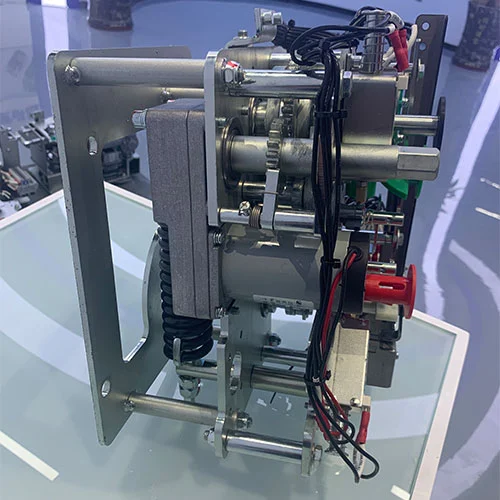

Meccanismo isolatore dell'interruttore automatico di media tensione da 11 KV
Cotenele è uno dei principali partner di State Grid Corporation of China, i nostri prodotti come unità principali ad anello di media tensione e quadri ecologici sono molto popolari nei loro progetti di distribuzione di energia a media tensione. Il meccanismo isolatore per interruttore di media tensione 11KV serie KDVM-12/630-20-S prodotto da Cotenele è un'apparecchiatura adatta per le operazioni di chiusura e apertura degli interruttori di circuito nelle unità principali ad anello di media tensione ricaricabili. Questo prodotto è conforme ai requisiti degli standard pertinenti. e specifiche come GB1984-2014 "Interruttori automatici CA ad alta tensione" e GB/T1985-2023 "Sezionatori CA ad alta tensione e interruttori di messa a terra".
Le Ring Main Unit (RMU) sono ampiamente utilizzate per l'alimentazione affidabile nelle reti di distribuzione dell'energia a media tensione come le reti elettriche urbane, i parchi industriali e i complessi commerciali. La società Contenele è da tempo impegnata nella ricerca e nello sviluppo di componenti fondamentali per questo tipo di unità principali ad anello di media tensione e di quadri rispettosi dell'ambiente.
Il meccanismo isolatore dell'interruttore automatico di media tensione da 11 KV è un componente fondamentale dell'RMU e dei quadri ecologici o dei quadri isolati in gas. I meccanismi operativi che abbiamo prodotto hanno ricevuto elogi dai nostri clienti per molti anni. Questi meccanismi operativi sono divisi in due tipi: manuali ed elettrici basati su modelli di controllo, ciò garantisce una distribuzione dell'energia flessibile, sicura ed efficiente.
Modello e significato
| KD | VM | 40.5 | 630 | 20 | S |
| Azienda codice |
Meccanismo di comando dell'interruttore in vuoto | Valutato voltaggio |
Valutato attuale |
Corrente nominale ammissibile di breve durata | Isolatore superiore |
Definizione del meccanismo operativo
Il meccanismo isolatore dell'interruttore automatico di media tensione da 11 KV è l'unità di esecuzione dell'alimentazione dei quadri di media tensione. È un componente meccanico che fornisce l'energia necessaria per l'apertura e la chiusura dei contatti principali dei dispositivi di commutazione come interruttori di carico, interruttori automatici e sezionatori.
È composto da quattro parti principali, tra cui componenti di accumulo dell'energia (tipicamente molle), collegamenti di trasmissione, sistemi di bloccaggio e contatti ausiliari.
Il meccanismo di comando converte la forza manuale o l'energia elettrica in movimento meccanico controllato, ciò può garantire un funzionamento preciso e rapido degli interruttori di media tensione. I meccanismi operativi sono spesso dotati di meccanismi a molla di accumulo di energia che possono essere caricati manualmente con maniglie di manovra o elettricamente tramite motori, che consentiranno il controllo sia locale che remoto.
Ambito di applicazione
Il meccanismo isolatore dell'interruttore automatico di media tensione da 11 KV è ampiamente utilizzato in vari tipi di quadri di media tensione e RMU:
Anello unità principali
Il meccanismo operativo è il componente principale dell'RMU, spesso utilizzato per controllare il funzionamento dell'interruttore automatico o del sezionatore sotto vuoto. Il meccanismo operativo dell'interruttore automatico e il meccanismo operativo dell'interruttore di isolamento solitamente sono combinati per l'uso in una RMU compatta.
Quadri isolati in gas
Comunemente noti come pannelli riempiti di gas, utilizzano il gas SF6 per l'isolamento e l'estinzione dell'arco e richiedono meccanismi operativi sigillati.
Quadri ecologici
Pannelli ecologici di nuova generazione che utilizzano isolamento solido o gas ecocompatibili al posto dell'SF6, come i quadri con isolamento solido e i quadri ecologici con meccanismi di funzionamento specializzati.
Quadri con custodia metallica di tipo fisso
Come i quadri della serie HXGN ampiamente utilizzati nei sistemi di distribuzione dell'energia rurale e urbana e nell'aggiornamento della rete elettrica.
Questi meccanismi di comando sono adatti in modo affidabile a vari ambienti, da -40°C a +40°C, con grado di protezione fino a IP3X che garantisce protezione contro l'ingresso di polvere e acqua
Classificazione dei meccanismi operativi
Il meccanismo di funzionamento dell'unità principale dell'anello è solitamente classificato in base alle unità funzionali che serve. Ogni tipo di unità ha le sue caratteristiche specifiche e le sue aree di applicazione.
Unità C (unità di commutazione del carico)
L'unità C è dotata di un meccanismo di interruzione del carico, che in genere utilizza un meccanismo di accumulo di energia a molla singola per le operazioni di chiusura e apertura con corrente di carico normale. Funziona come unità di ingresso, controllando l'alimentazione principale e l'ingresso nella distribuzione dell'energia. Il meccanismo di tipo C è dotato di asse di manovra indipendente per l'interruttore del carico e può essere dotato di comando a motore per il controllo remoto.
Unità V (unità interruttore automatico)
L'unità a V contiene un meccanismo di interruttore sotto vuoto, che utilizza l'accumulo di energia della molla di tensione per la chiusura e l'accumulo di energia della molla di compressione per le operazioni di apertura. Questo meccanismo offre un'elevata capacità di interruzione per le correnti di cortocircuito e include la funzionalità anti-pompaggio per prevenire guasti da incendio. Le unità a V vengono utilizzate sia per applicazioni in entrata che in uscita dove sono richiesti una protezione avanzata e un funzionamento frequente.
Unità G (meccanismo sezionatore/sezionatore di terra)
L'unità G si riferisce al meccanismo del sezionatore e del sezionatore di terra, che utilizza il principio di rilascio centrale della molla di compressione. Fornisce spazi di isolamento visibili per la sicurezza della manutenzione ed è generalmente interbloccato con l'interruttore principale. Il meccanismo presenta posizioni separate degli assi operativi per il sezionatore (lato destro) e il sezionatore di terra (lato sinistro), con chiara indicazione meccanica.
Unità F (unità combinata interruttore-sezionatore-fusibile)
L'unità F combina un meccanismo di interruzione del carico con una protezione con fusibile, in genere utilizzando un meccanismo a doppia molla (tipo A) in cui una molla serve per la chiusura e un'altra per l'apertura. Quando un fusibile si brucia, il suo percussore attiva il meccanismo per aprire tutte e tre le fasi contemporaneamente, impedendo la monofase. Questa unità è l'alimentatore in uscita standard per la protezione del trasformatore.
Meccanismo in entrata
Il meccanismo di ingresso è il dispositivo operativo all'ingresso di potenza del sistema di distribuzione, tipicamente implementato come unità C (interruttore di carico) o unità V (interruttore automatico) a seconda dei requisiti. Controlla l'alimentazione totale dell'intero quadro e deve gestire in modo affidabile la corrente a pieno carico.
Meccanismo in uscita
Il meccanismo in uscita controlla e protegge i singoli circuiti di distribuzione, tipicamente implementato come unità F (combinazione sezionatore-fusibile) per alimentatori di trasformatori o unità V per requisiti di capacità più elevati. Deve intervenire selettivamente sui guasti a valle mantenendo l'alimentazione ai circuiti sani.

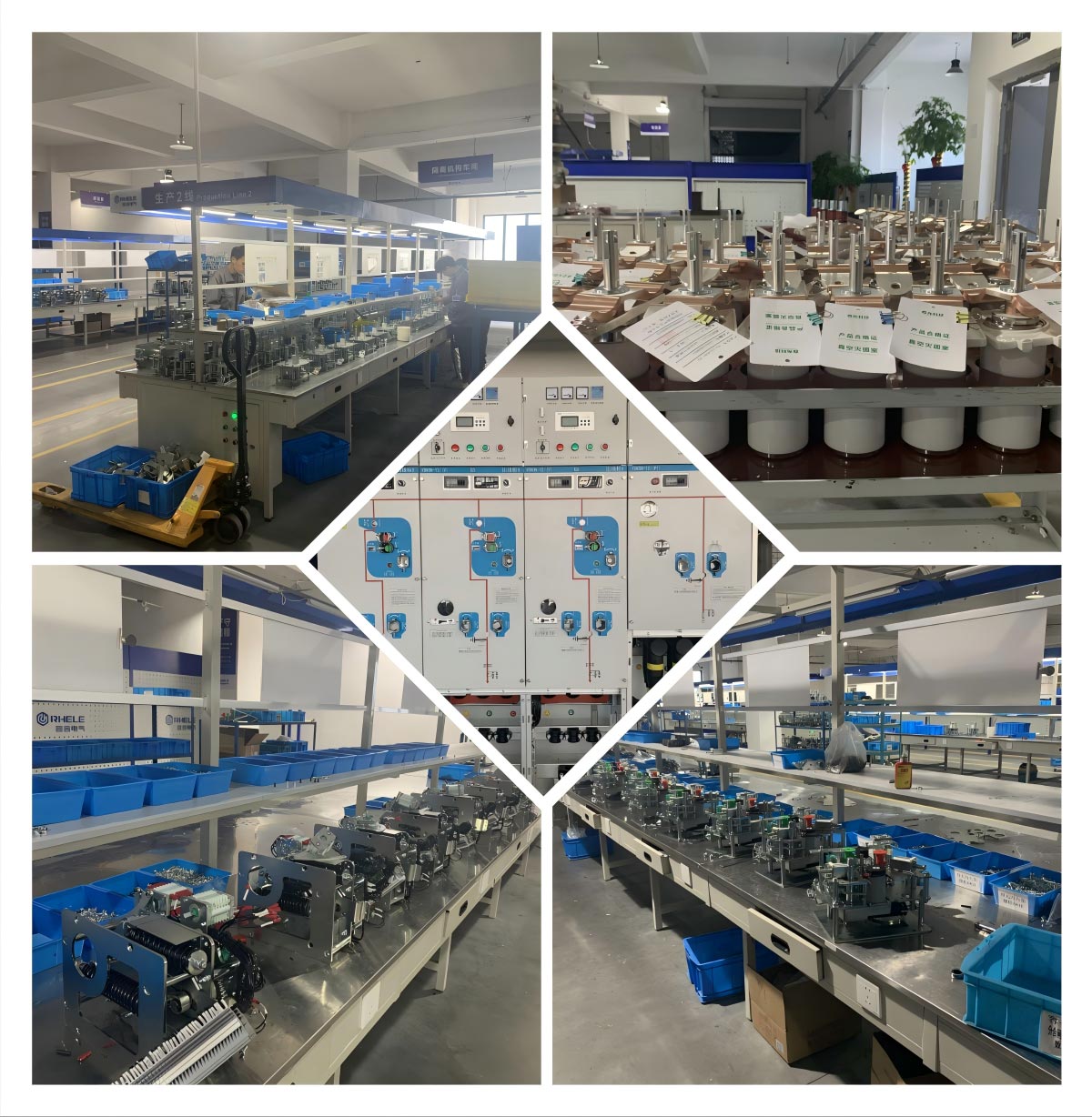

Laboratorio di produzione

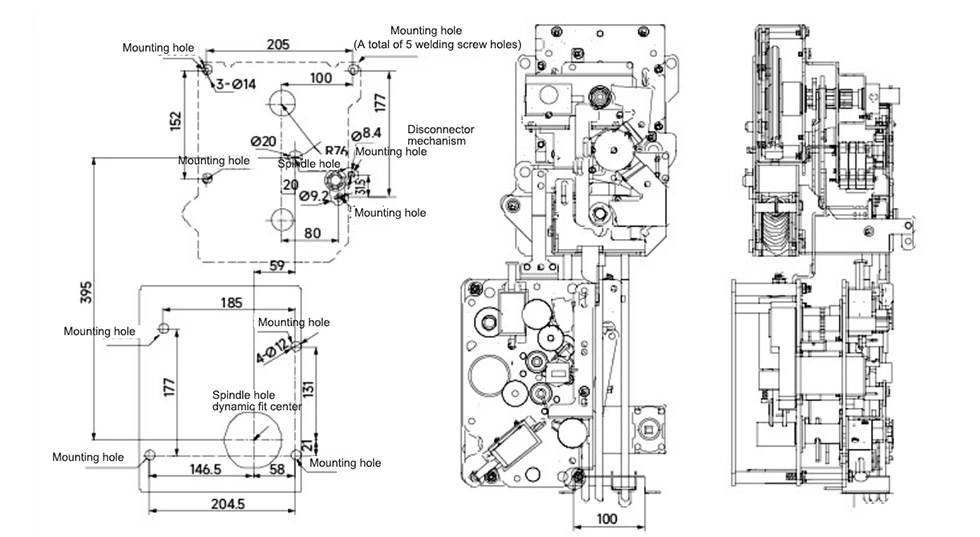

Aspetto e dimensioni

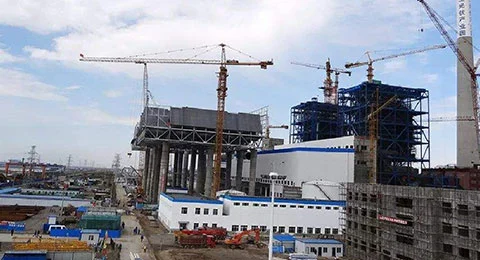

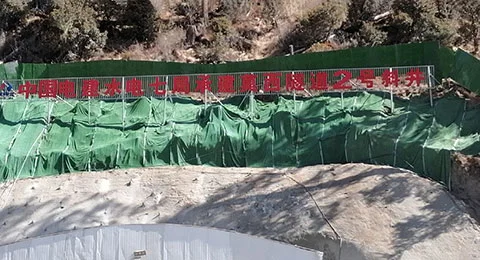

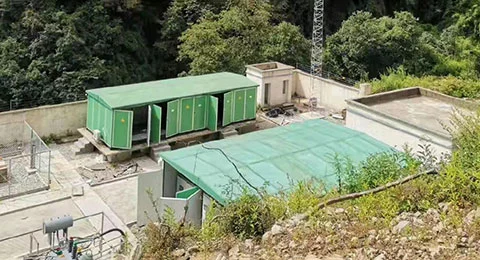

Esperienza di progetto reale
I prodotti Cotenele sono stati applicati in molteplici progetti energetici ed energetici su larga scala, tra cui:

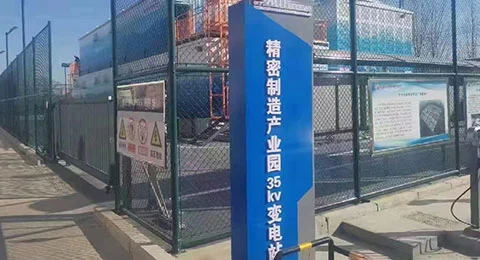

Sottostazioni da 110 kV e sistemi di manovra isolati in gas da 35 kV
Progetti di energia eolica offshore (China Resources Power)

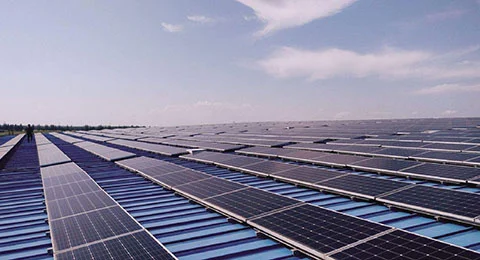

Progetti di base fotovoltaica da 1600 MW nel Qinghai
Progetti di infrastrutture ferroviarie (China Railway / PowerChina)
Sistemi energetici minerari d'oltremare (progetto miniera d'oro del Tagikistan)
Domande frequenti
1. Cos'è il meccanismo isolatore dell'interruttore automatico di media tensione da 11 kV?
È l'unità operativa principale dei quadri di media tensione, responsabile dell'apertura e della chiusura degli interruttori automatici, degli interruttori-sezionatori e dei sezionatori. Converte l'energia manuale o elettrica in un movimento meccanico preciso, garantendo un funzionamento sicuro e affidabile in condizioni normali e di guasto.
2. A quali norme è conforme questo meccanismo?
GB1984-2014: Interruttori automatici CA ad alta tensione
GB/T1985-2023: Sezionatori CA ad alta tensione e interruttori di messa a terra
Prodotto secondo i sistemi certificati ISO9001, ISO14001 e ISO45001.
3. Che supporto offre Cotenele agli acquirenti?
Schede tecniche e disegni
Guida all'installazione
Personalizzazione e marchio OEM
Consegna veloce per ordini all'ingrosso
Adatto per appaltatori EPC, produttori di quadri e distributori globali.

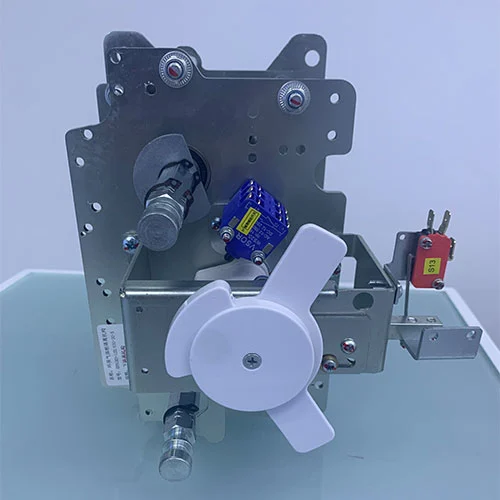

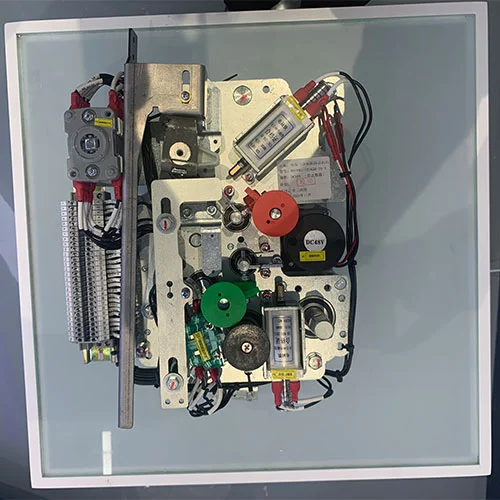

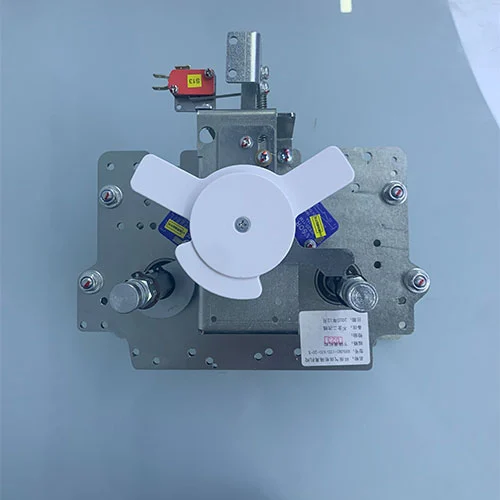

Esposizione dei prodotti
