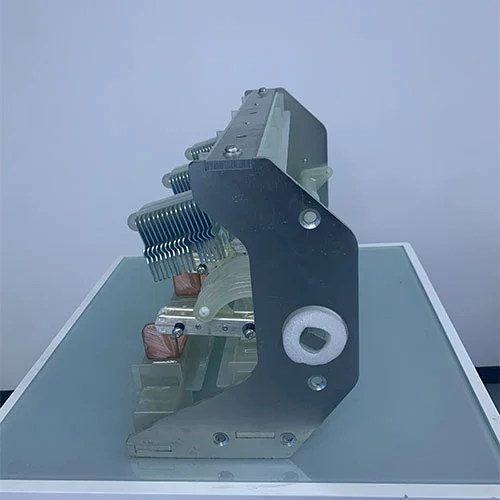

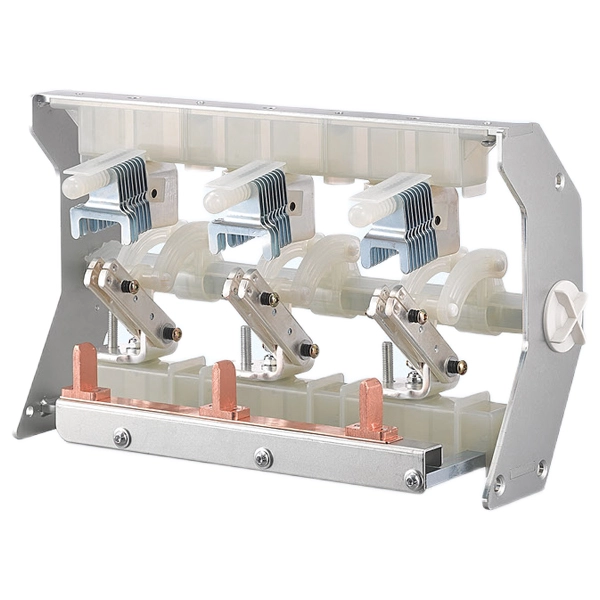

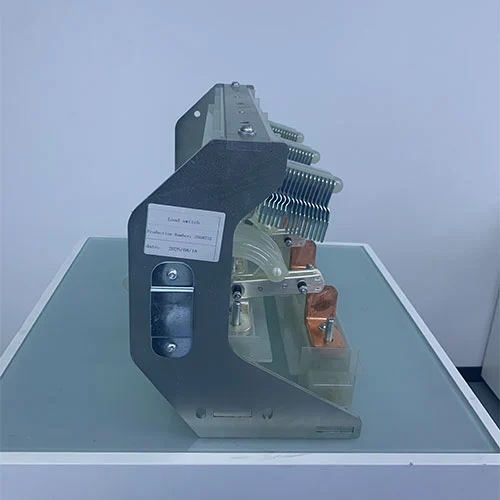

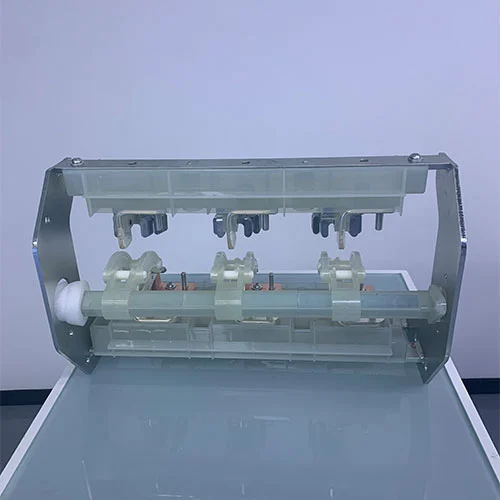

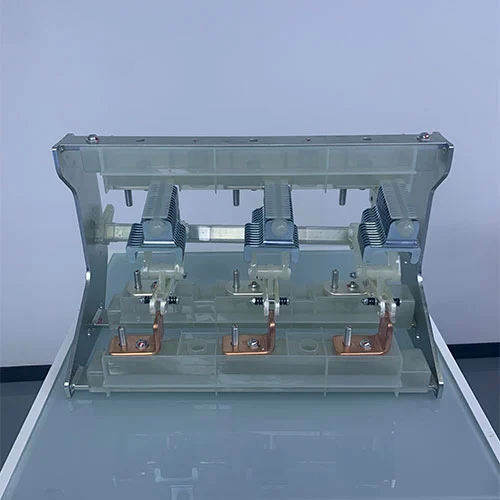

Sezionatore di carico da 11 KV per unità principale ad anello di media tensione

L'interruttore-sezionatore di carico da 11 kV per l'unità principale ad anello di media tensione è un componente principale progettato per il controllo sicuro del flusso di energia elettrica. Situato tra il sezionatore e l'interruttore automatico, è ideale per le reti ad anello sezionatore di carico di Tipo C e può essere utilizzato con fusibili di media tensione nelle reti ad anello di Tipo F per garantire protezione e funzionamento affidabili.

Questo interruttore supporta sistemi da 6 kV a 40,5 kV ed è adatto per reti di distribuzione industriale, municipale, di energia rinnovabile e commerciale.

Modello e significati

Applicazioni del prodotto

L'interruttore-sezionatore di carico da 11 KV per l'unità principale ad anello di media tensione è il componente principale delle unità principali ad anello. Queste unità come HXGN15-12, HXGN15-40.5 sono ampiamente utilizzate nei sistemi di distribuzione dell'alimentazione secondaria. Le principali applicazioni dell'unità principale ad anello includono:

Protezione del trasformatore:Commutazione e protezione dei trasformatori di distribuzione (tipicamente fino a 1250/1600 kVA) in modo compatto ed economico.

Commutazione del circuito cavo:Crea e gestisci una connessione di rete circolare che isola i segmenti di cavo per la manutenzione senza interrompere l'alimentazione elettrica all'intero loop.

Centri di potere industriali e commerciali:Funge da punto principale di commutazione e protezione per gli ingressi di alimentazione in fabbriche, complessi di appartamenti ed edifici commerciali.

Caratteristiche del prodotto

Gli interruttori-sezionatori sono definiti da una serie di caratteristiche progettuali e funzionali distinte:

Carica gestione corrente

Possiede un sistema di estinzione dell'arco dedicato (che può essere basato su aria, gas, vuoto o SF6) che consente la chiusura e l'apertura sicura di correnti di carico normali e correnti di sovraccarico specificate.

Mancanza di capacità di interruzione in cortocircuito

Progettato intrinsecamente per non interrompere le correnti di guasto di cortocircuito. Questa funzione critica è ottenuta da un fusibile associato.

Isolamento delle interruzioni visibili

La struttura dell'interruttore-sezionatore presenta uno spazio di isolamento visibile e inequivocabile quando è in posizione aperta, che può garantire la sicurezza del personale di manutenzione che lavora sul circuito a valle.

Diversi mezzi di estinzione dell'arco

Per soddisfare i diversi requisiti ambientali e le esigenze prestazionali, l'interruttore-sezionatore di carico può fornire varie tecnologie, ad esempio il tipo ad aria o puffer che utilizza aria compressa per estinguere l'arco e il tipo a vuoto che utilizza un'ampolla a vuoto per un'estinzione superiore dell'arco in una camera sigillata.

Tipo di gas SF6

Utilizza gas esafluoruro di zolfo per eccellenti proprietà di isolamento e estinzione dell'arco.

Design compatto e integrato:La sua struttura consente un ingombro ridotto, soprattutto se combinato con i fusibili in un'unica unità funzionale all'interno di un involucro RMU.

Vantaggi del prodotto

Nelle unità principali ad anello di media tensione (RMS), gli interruttori-sezionatori vengono generalmente utilizzati in combinazione con i fusibili. In questa tipica applicazione, l'interruttore-sezionatore di carico da 11 kV per l'unità principale ad anello di media tensione offre vantaggi significativi rispetto all'utilizzo degli interruttori automatici:

Efficienza economica significativa

La combinazione "interruttore di carico + fusibile" è una soluzione altamente conveniente per la protezione dei trasformatori di distribuzione standard, i costi di produzione e installazione sono significativamente inferiori a quelli di un RMU basato su interruttore automatico e possono fornire risparmi sostanziali nei budget di progetto senza compromettere le funzionalità di base.

Caratteristiche di protezione superiori

La velocità di intervento è fondamentale per prevenire il verificarsi di un guasto interno al trasformatore, come ad esempio la rottura del serbatoio. Un fusibile di media tensione può eliminare un guasto entro i primi 10 millisecondi, che spesso è più veloce del tempo di funzionamento di un interruttore automatico (in genere circa 60 ms). Questa velocità di risposta ha migliorato la protezione del trasformatore. Inoltre, questa combinazione di interruttore-sezionatore e fusibile semplifica il coordinamento nelle reti ad anello e il coordinamento degli interruttori automatici può essere difficile da ottenere.

Parametri tecnici

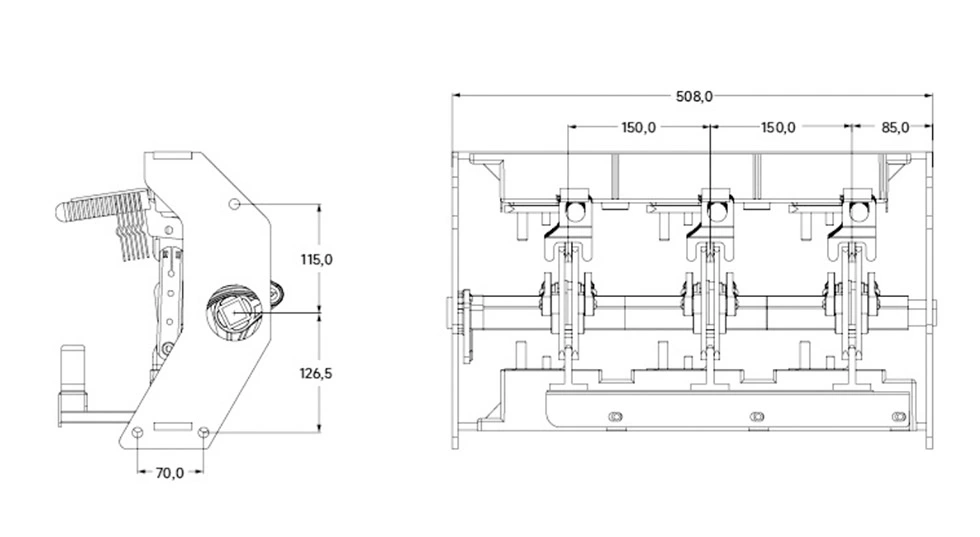

Aspetto e dimensione

Il nostro impegno nel servizio post-vendita

1. Supporto tecnico e formazione gratuita

Forniamo guida video online remota e formazione gratuita per il personale tecnico. Tutta la manutenzione è gratuita entro il primo anno di funzionamento. Dopo un anno rimangono disponibili i servizi di manutenzione a pagamento.

2. Risposta rapida

Le tue richieste sono importanti per noi. Risponderemo via e-mail o telefono entro un'ora per garantire che le vostre esigenze siano soddisfatte tempestivamente.

3. Consultazione a vita

Offriamo servizi di consulenza continua per tutta la vita della vostra attrezzatura. Il nostro team è sempre pronto a rispondere a qualsiasi domanda tu possa avere.

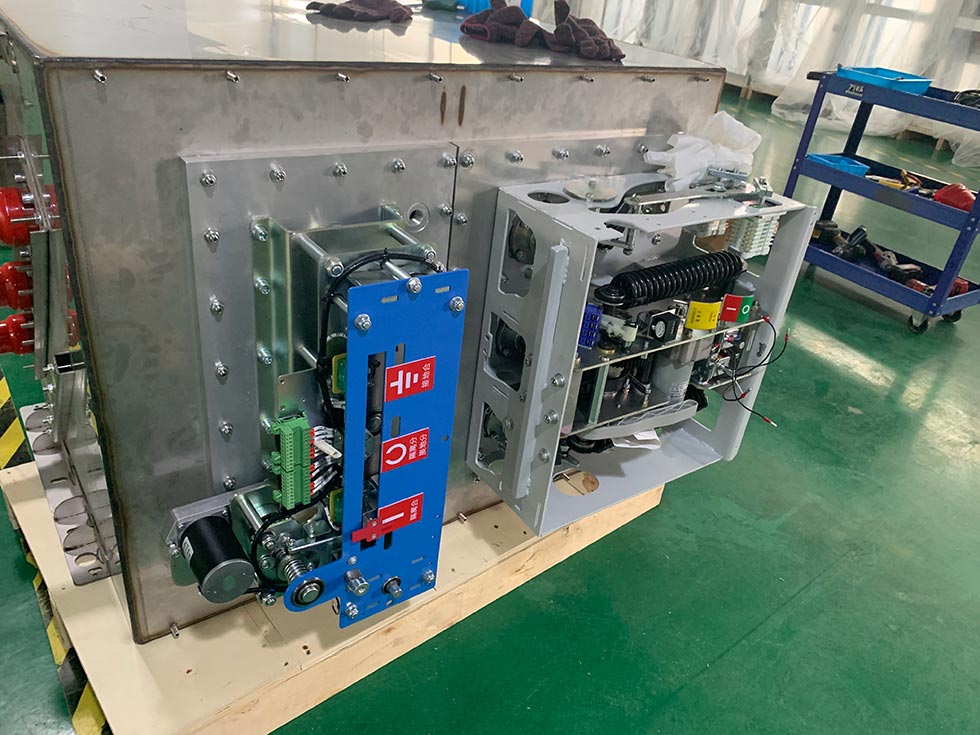

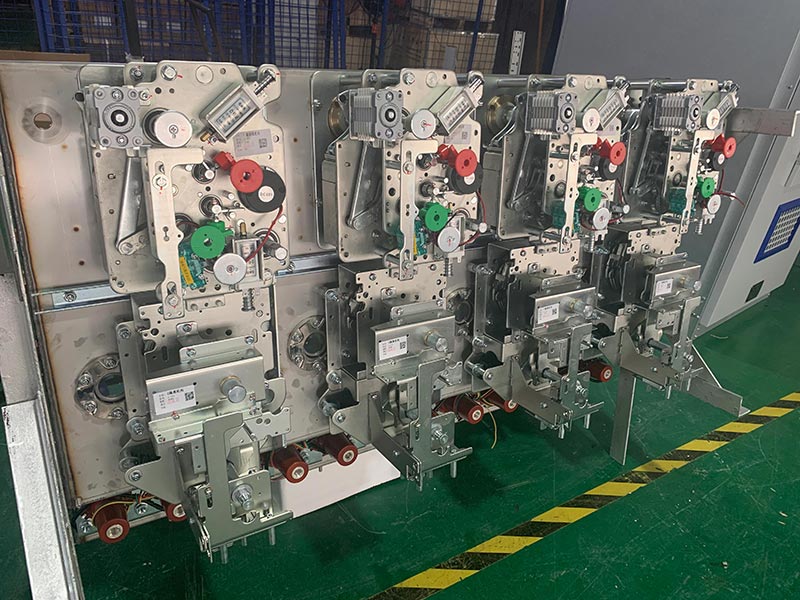

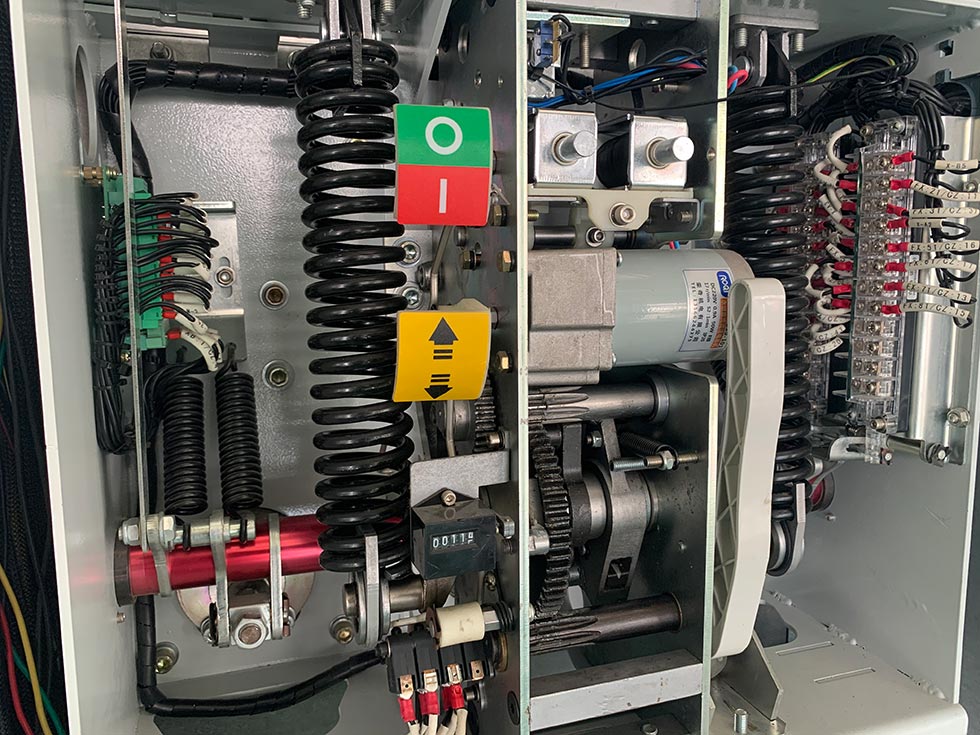

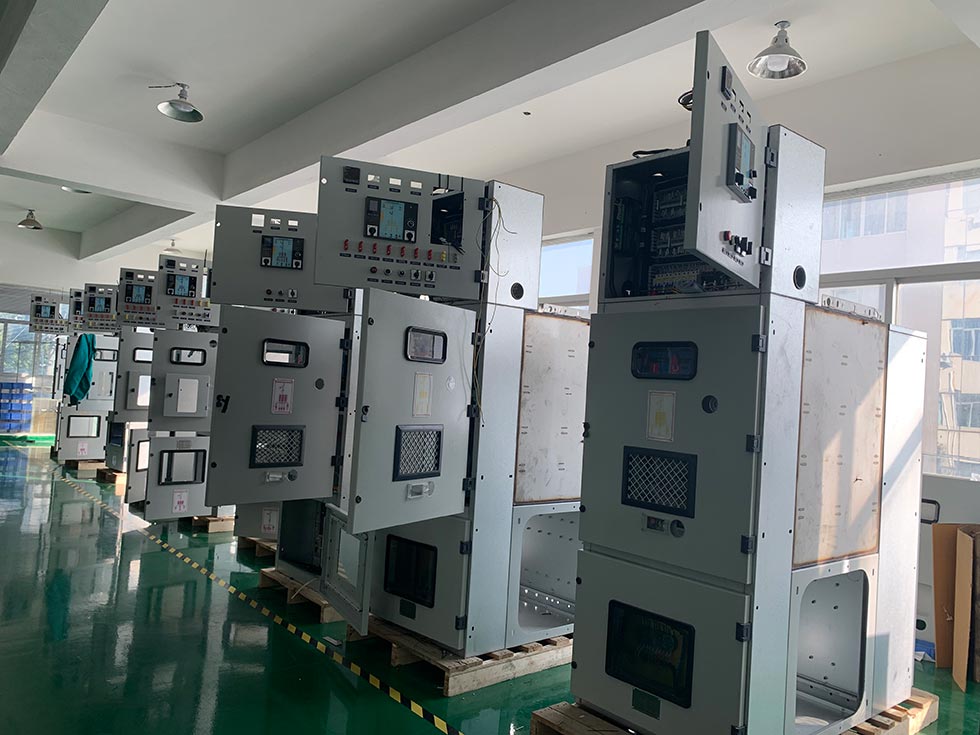

Esposizione dei prodotti
