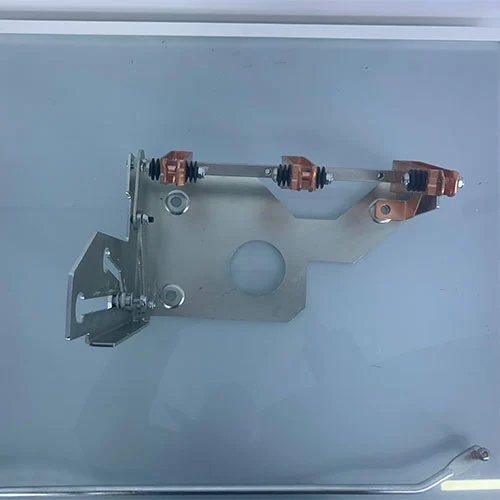

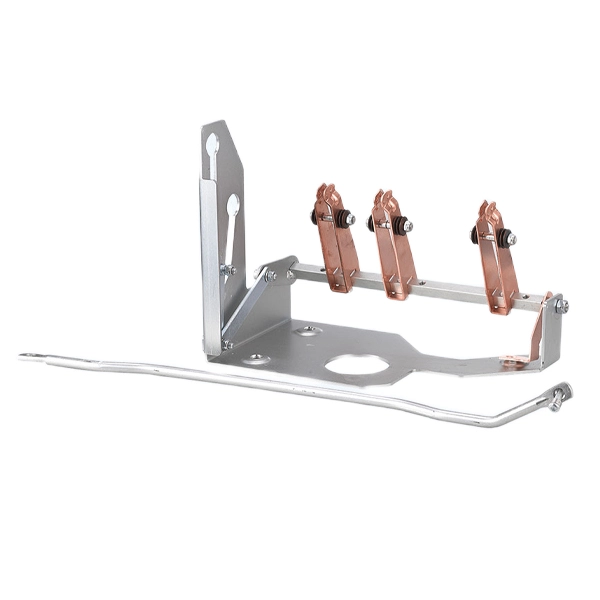

Sezionatore di terra per interni a media tensione da 11 KV per RMU

Un'unità principale ad anello (RMU) è un'apparecchiatura di alimentazione vitale per garantire una fornitura elettrica affidabile e continua agli utenti finali nelle moderne reti di distribuzione dell'energia. I sezionatori di terra sono solitamente montati in queste RMU delle sottostazioni di distribuzione secondaria.

Le RMU hanno caratteristiche di dimensioni compatte e multifunzionali, la sicurezza del personale e delle apparecchiature quando le unità principali dell'anello necessitano di manutenzione e quando sono in condizioni di guasto è fondamentale. Il sezionatore di terra per interni a media tensione da 11 KV per RMU è un componente specifico ma critico. Sebbene la struttura del sezionatore di terra sia semplice, è la pietra angolare delle procedure operative sicure, che possono fornire una connessione verificabile e protetta tra le parti diseccitate del circuito elettrico e la terra.

Modello e significati

Cos'è un sezionatore di terra?

Un interruttore di messa a terra per interni a media tensione da 11 KV per RMU è un interruttore meccanico solitamente integrato in un componente di media tensione del gruppo di quadri, come un RMU, quadri ecologici e quadri isolati in gas. Il suo scopo principale è collegare una parte specifica di un circuito, ad esempio un cavo di alimentazione o una sbarra collettrice, direttamente a terra. Il sezionatore di terra è diverso dall'interruttore automatico in vuoto o da un sezionatore di carico, il sezionatore di terra non è progettato per interrompere la corrente di carico o la corrente di guasto in circostanze normali. Si tratta invece di un dispositivo di sicurezza che interviene solo dopo che il circuito è stato diseccitato dal dispositivo di commutazione primario. Fornisce un'indicazione visibile e positiva che la sezione a valle della rete è messa a terra, garantendo che sia sicuro il lavoro dei tecnici.

Come funziona questo prodotto?

Il sezionatore di terra per interni a media tensione da 11 kV per RMU garantisce una manutenzione sicura e la protezione del sistema stabilendo un percorso di messa a terra a bassa impedenza. Il suo funzionamento si compone di tre fasi fondamentali:

1. Funzionamento meccanico:Il sezionatore di terra viene azionato tramite un meccanismo esterno, solitamente utilizzando maniglie manuali o dispositivi elettrici per il funzionamento a distanza. Questo meccanismo guida una serie di contatti mobili verso una serie di contatti fissi. Il funzionamento è solitamente di tipo "make-proof", ovvero l'interruttore ha la resistenza meccanica necessaria per chiudersi contro una corrente di guasto se si verifica un errore, sebbene non possa aprirsi in caso di guasto.

2. Stabilire il percorso terrestre:Quando i contatti mobili si accoppiano con i contatti fissi, creano un percorso metallico continuo. Un'estremità di questo percorso è collegata al conduttore ad alta tensione (ad esempio, la terminazione del cavo). L'altra estremità è solidamente imbullonata alla barra di terra della RMU, che a sua volta è collegata alla rete di terra della stazione. Ciò mette effettivamente in cortocircuito i conduttori di fase a terra.

3. Interblocco di sicurezza:Un aspetto fondamentale del suo funzionamento sono i rigorosi interblocchi meccanici (parte della logica della "cinque prevenzione"). Questi interblocchi impediscono la chiusura del sezionatore di terra mentre l'interruttore principale (sezionatore o interruttore automatico) è in posizione chiuso e, viceversa, impediscono la chiusura dell'interruttore principale mentre il sezionatore di terra è inserito. Ciò impedisce guasti catastrofici "dead-short".

Quali sono le funzioni di questo prodotto?

Il sezionatore di terra per interni di media tensione da 11 kV per RMU fornisce importanti funzioni operative e di sicurezza:

1.Sicurezza del personale

Mettere a terra i cavi e le sbarre a valle per garantire un ambiente di lavoro a potenziale zero.

Protegge il personale di manutenzione da condizioni elettriche impreviste come alimentazione inversa, tensione indotta, fulmini o carica residua.

2. Dissipazione della carica residua

I cavi di media tensione immagazzinano energia capacitiva.

L'interruttore fornisce un percorso di scarica controllato dopo la disconnessione dall'alimentazione, eliminando il rischio di scosse elettriche.

3.Indicazione e verifica dello stato

Fornisce una chiara indicazione visiva sul pannello RMU.

In combinazione con gli indicatori di presenza di tensione, i tecnici possono verificare la sicurezza del circuito prima dell'uso.

4.Abilitazione del test dei cavi

Facilita in modo sicuro i test elettrici come la resistenza di isolamento o i test VLF.

Dopo il test, l'interruttore scarica in modo sicuro la tensione di prova accumulata dalla capacità del cavo.

Come devo procedere?

1. Disconnessione dell'interruttore di messa a terra:Inserire la maniglia operativa nel foro operativo dell'interruttore di messa a terra e ruotare il perno inverso per scollegare.

2. All'interno del foro di funzionamento dell'interruttore del carico, ruotare in senso orario (premere il pulsante di chiusura per il funzionamento elettrico) per chiudere l'interruttore.

3. Quando si utilizzano contatti a forma di ventaglio, i contatti di terra dell'interruttore di terra inferiore sono assemblati nelle posizioni 1, 4 e 6.

4. Quando si utilizzano barre di rame per la sovrapposizione, i contatti di terra dell'interruttore di terra inferiore sono assemblati nelle posizioni 2, 3 e 5.

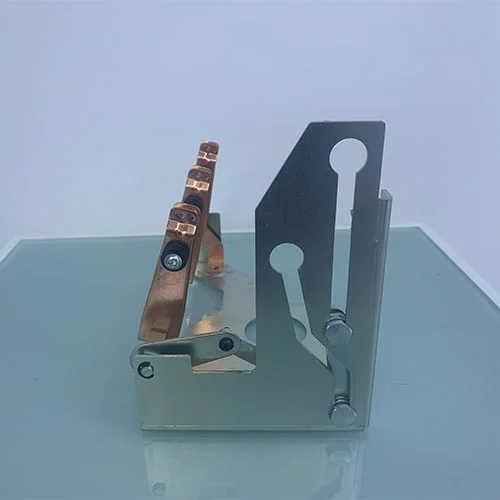

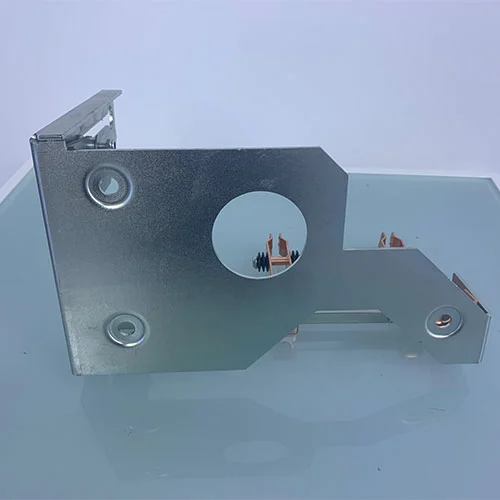

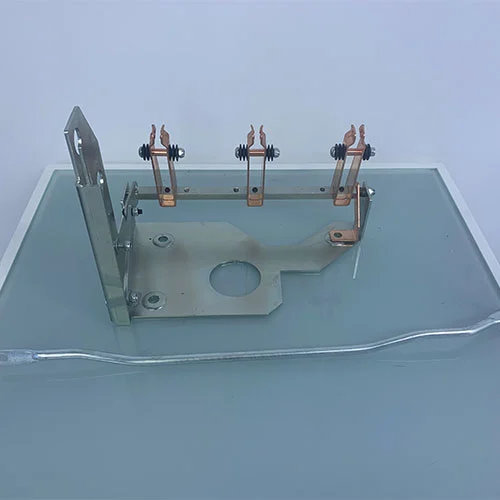

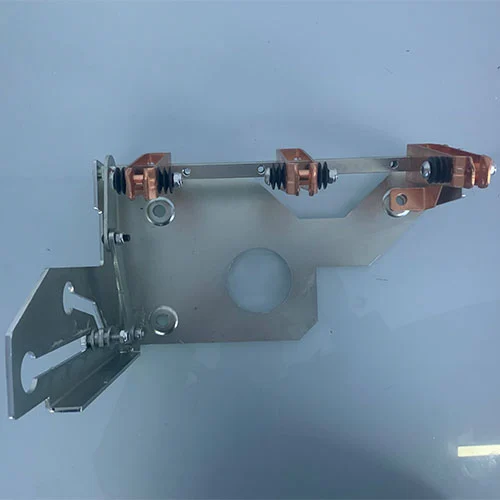

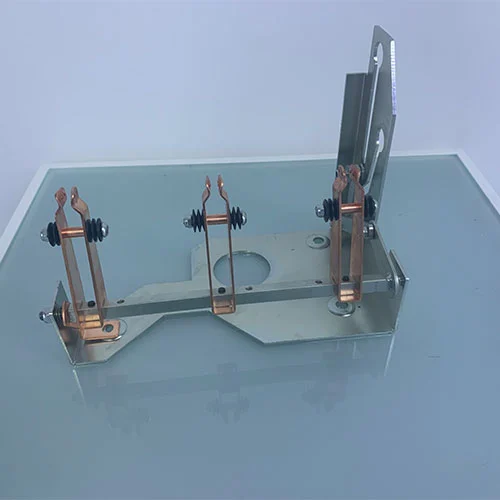

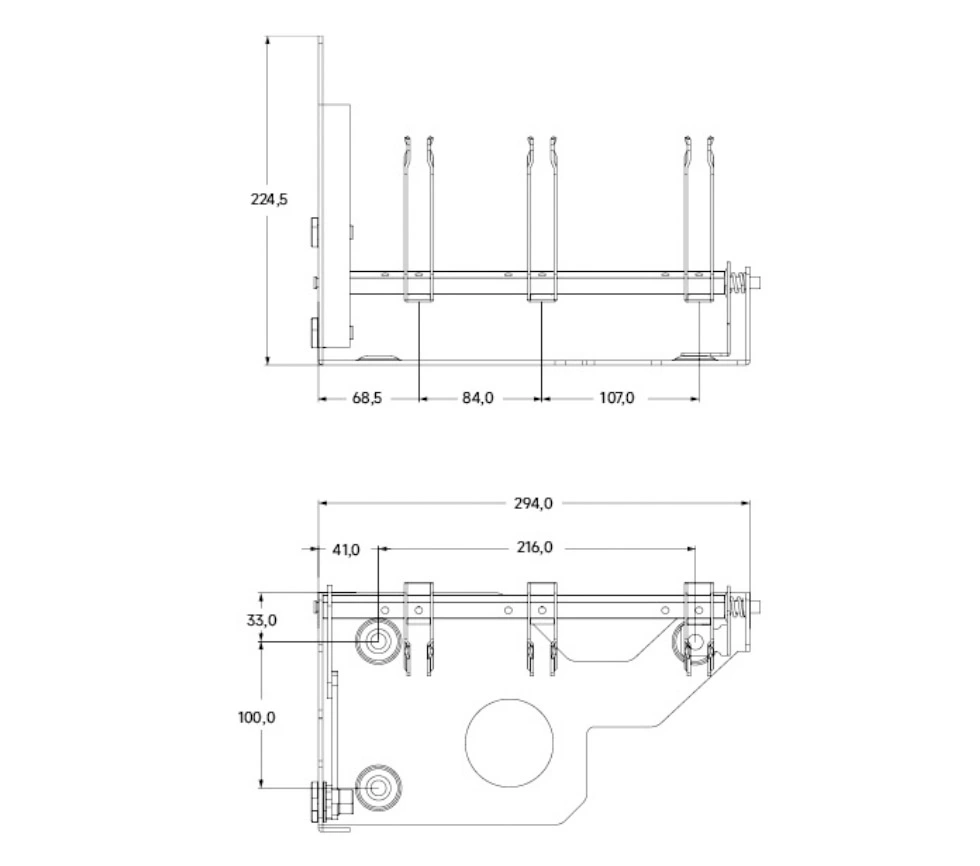

Aspetto e dimensione

Perché scegliere Cotenele?

1. Produttore cinese, prezzi ragionevoli, qualità affidabile.

2. La vasta esperienza e la ricerca e sviluppo indipendenti dei componenti principali garantiscono un funzionamento efficiente e sicuro dell'RMU.

3. Supporto tecnico e post-vendita completo, che fornisce indicazioni sull'installazione e messa in servizio in loco per i clienti.

4. Prodotti ecologici e a risparmio energetico, che soddisfano i moderni requisiti di elettricità verde.

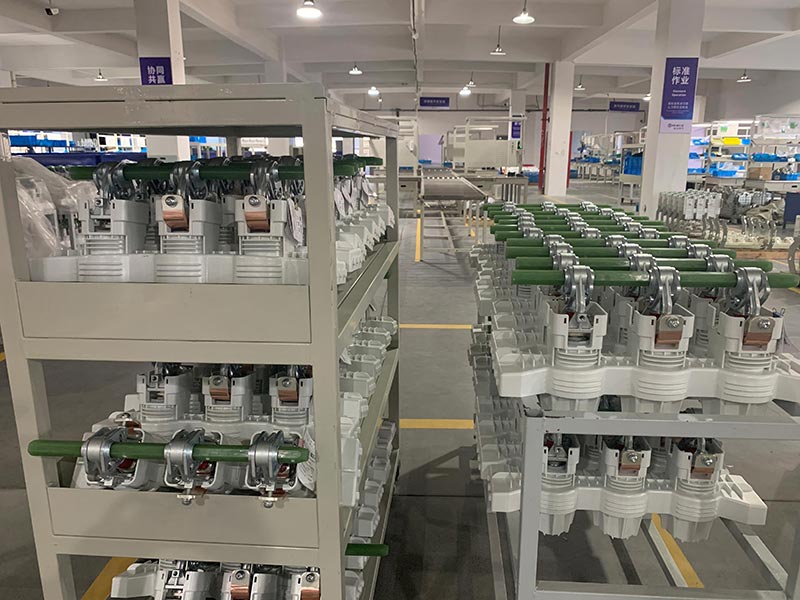

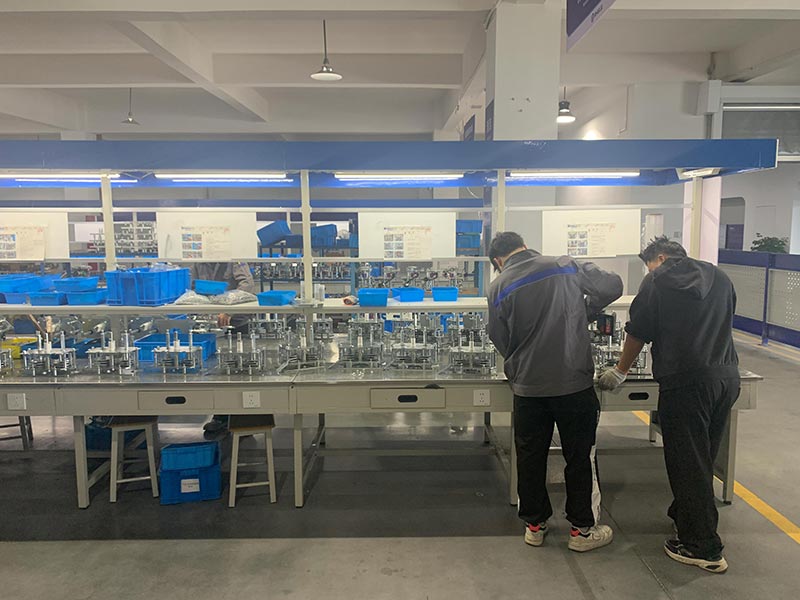

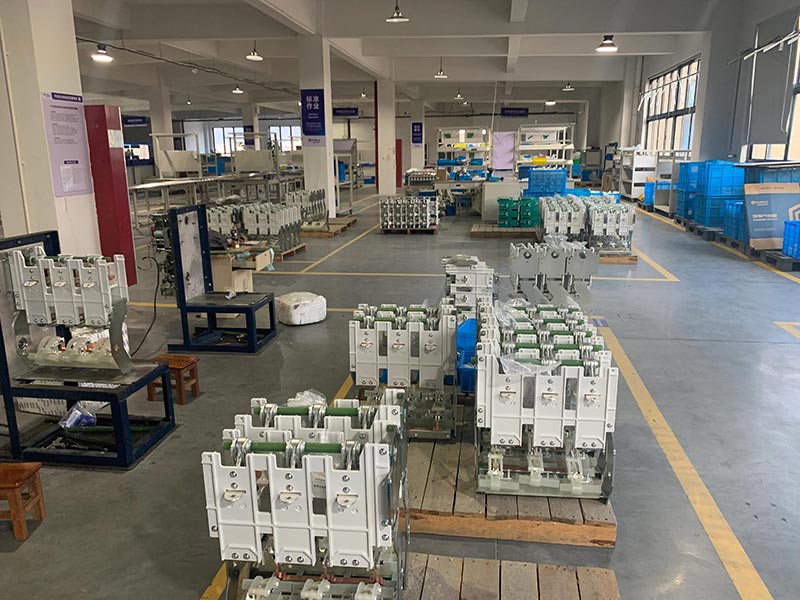

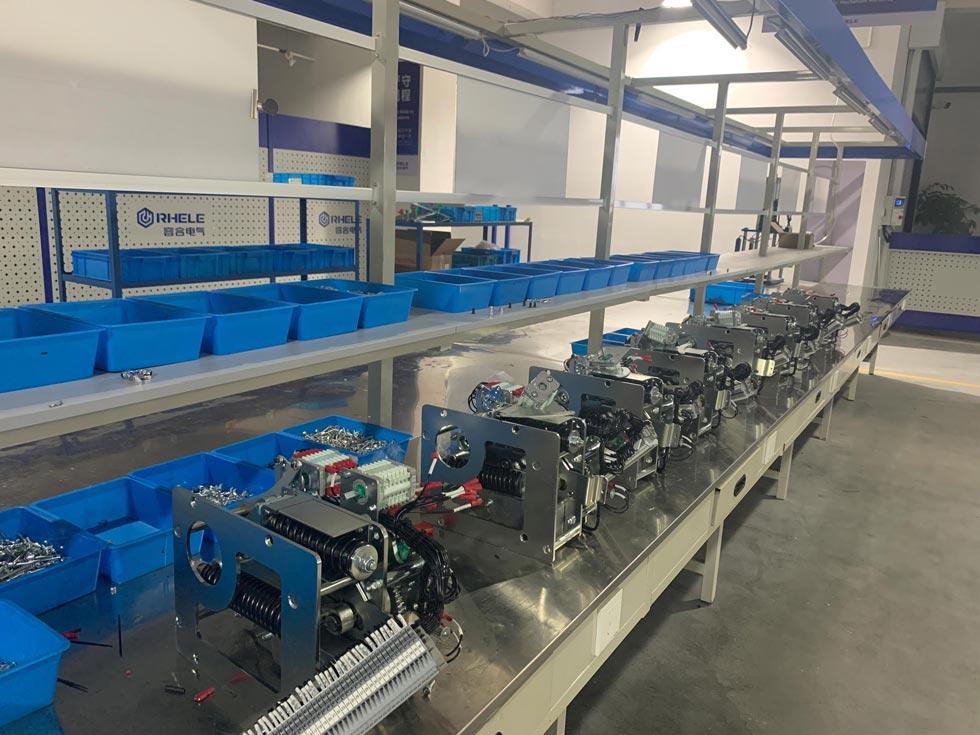

Esposizione dei prodotti
