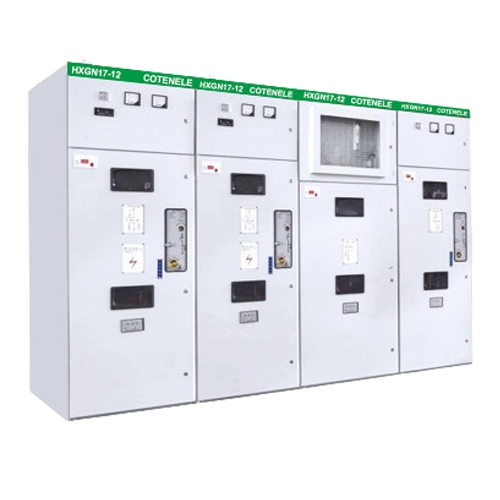

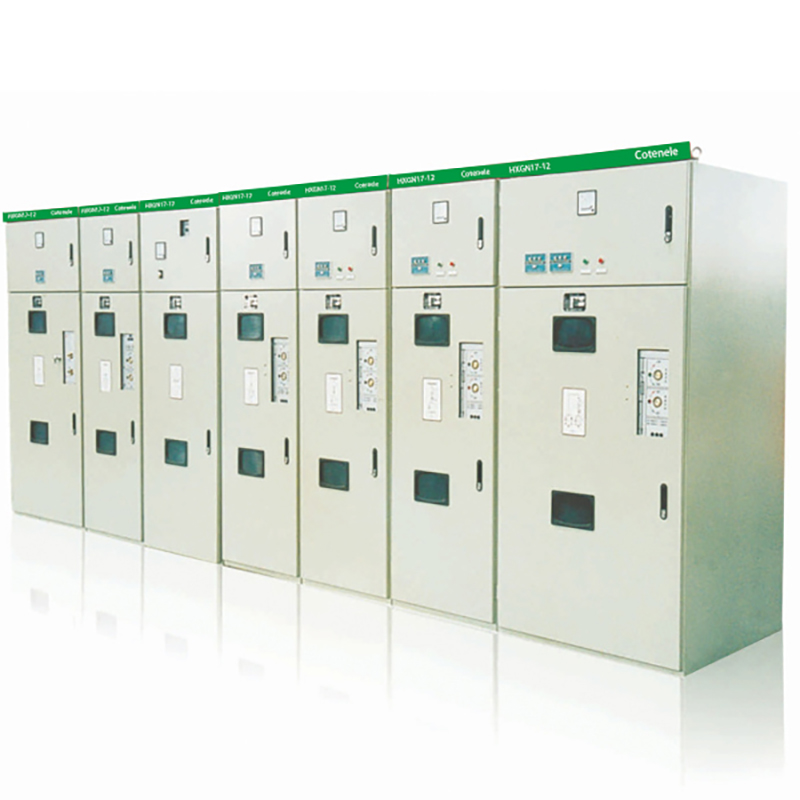

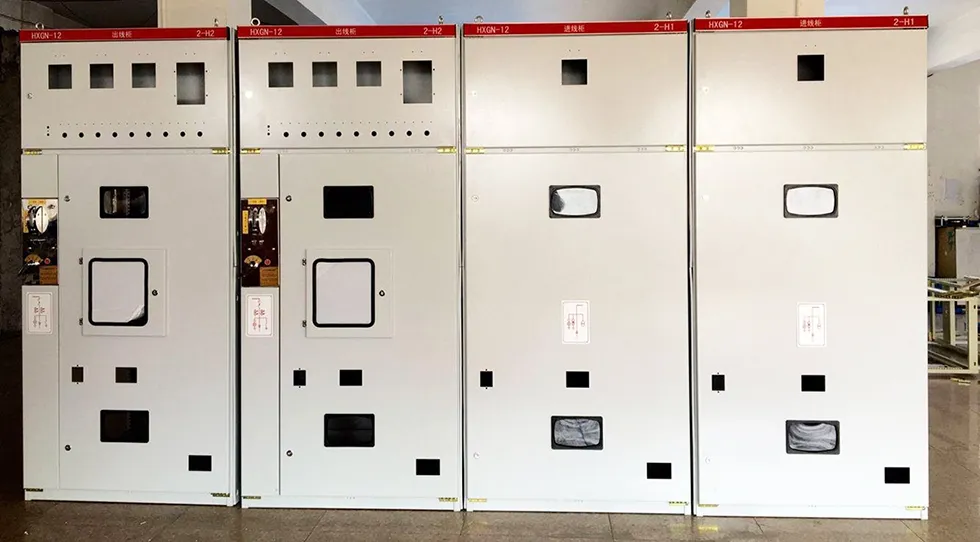

Quadri elettrici RMU di media tensione 11KV

Modello del prodotto

Quali sono i vantaggi dell'unità principale ad anello HGNX17-12 rispetto al quadro di media tensione KYN28-12?

Rispetto ai quadri elettrici estraibili blindati rivestiti in metallo KYN28-12, le unità principali ad anello HXGN17-12 presentano vantaggi molto significativi in ​​termini di dimensioni compatte, costi inferiori, facilità di manutenzione e adattabilità ambientale, quindi i quadri elettrici RMU di media tensione HXGN17-12 11KV sono particolarmente adatti per scenari di distribuzione agli utenti finali in cui lo spazio è limitato, i budget sono limitati ed è richiesta un'elevata affidabilità dell'alimentazione.

I principali vantaggi di HXGN17-12 rispetto a KYN28-12 sono i seguenti:

1. Investimento iniziale inferiore:L'unità principale ad anello HXGN17-12 ha generalmente un costo molto inferiore, il che le conferisce un chiaro vantaggio economico nei progetti con limiti di budget. Inoltre, la sua struttura è più semplice, il che riduce il tasso di guasto e riduce anche i costi operativi e di manutenzione a lungo termine.

2. Dimensioni compatte e installazione flessibile:Il volume dell'RMU HXGN17-12 è di gran lunga inferiore a quello del quadro di media tensione KYN28-12. Il layout compatto e la possibilità di essere montato contro una parete lo rendono molto più adattabile in luoghi in cui lo spazio di installazione è limitato.

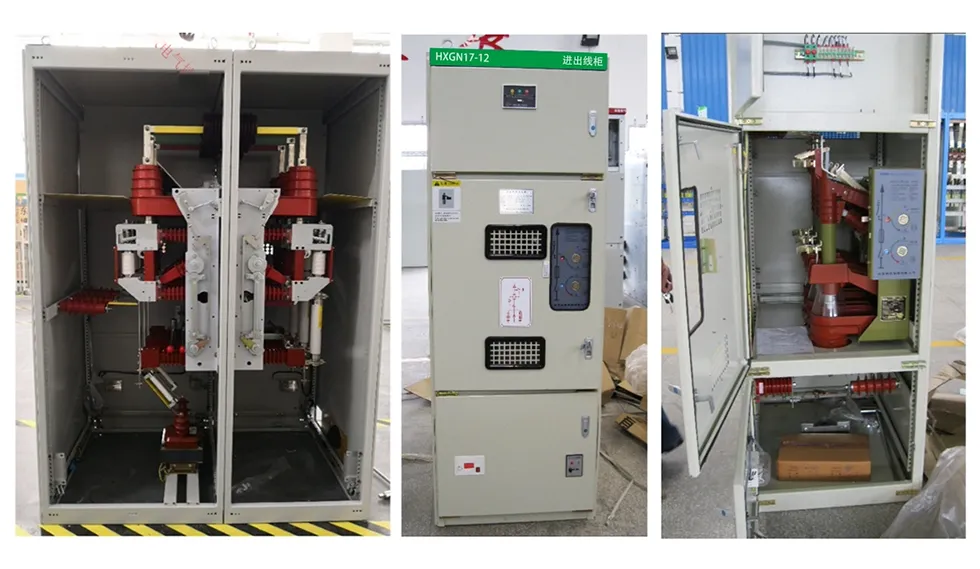

3. Manutenzione ordinaria più semplice:HXGN17-12 solitamente ha una struttura di tipo fisso: gli elementi di commutazione principali sono montati fissi, rendendo la struttura semplice e affidabile. Rispetto alle RMU, KYN28-12 utilizza una struttura di tipo estraibile (carrello), che offre una buona intercambiabilità ma aggiunge complessità e potenziali punti di guasto e richiede inoltre competenze tecniche più elevate da parte del personale di manutenzione.

4. Migliore adattabilità ambientale:Poiché il guscio dell'HXGN17-12 è completamente chiuso, il suo grado di protezione raggiunge generalmente un grado di protezione IP2X o superiore, quindi le unità principali dell'anello possono fornire una maggiore resistenza alla polvere, all'umidità e all'inquinamento. Ciò garantisce un funzionamento più stabile in ambienti difficili.

Differenze chiave e consigli per la selezione

La caratteristica di protezione limitata delle unità principali ad anello

È importante notare che l'unità principale ad anello HXGN17-12 è destinata principalmente alla distribuzione del carico. Il suo principale elemento di protezione è solitamente una combinazione "interruttore di carico + fusibile". Questa disposizione può interrompere rapidamente i guasti da cortocircuito, ma è priva di funzioni di protezione relè complete (come protezione da sovracorrente e protezione da sovracorrente istantanea) e pertanto non è adatta per applicazioni che richiedono una protezione relè sofisticata.

Consigli per la selezione

In sintesi, la scelta tra i due dipende da esigenze specifiche:

Se il budget del progetto è limitato, lo spazio di installazione è scarso e il terminale di distribuzione si trova in un ambiente difficile, i quadri elettrici RMU di media tensione HXGN17-12 11KV rappresentano una scelta economica e pratica.

Se il progetto ha un budget generoso e richiede un'elevata capacità di carico di corrente, un elevato potere di interruzione e una protezione completa del relè, KYN28-12 è più adatto.

Principali parametri tecnici

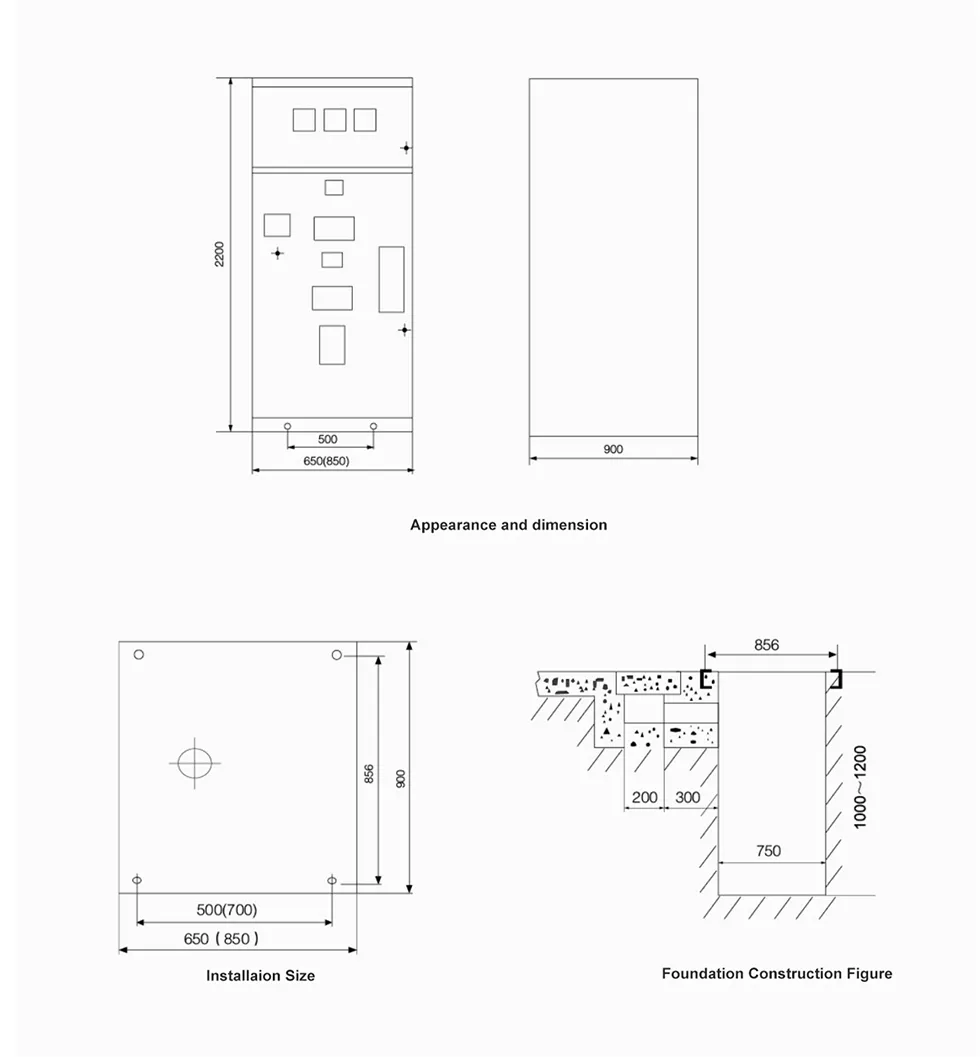

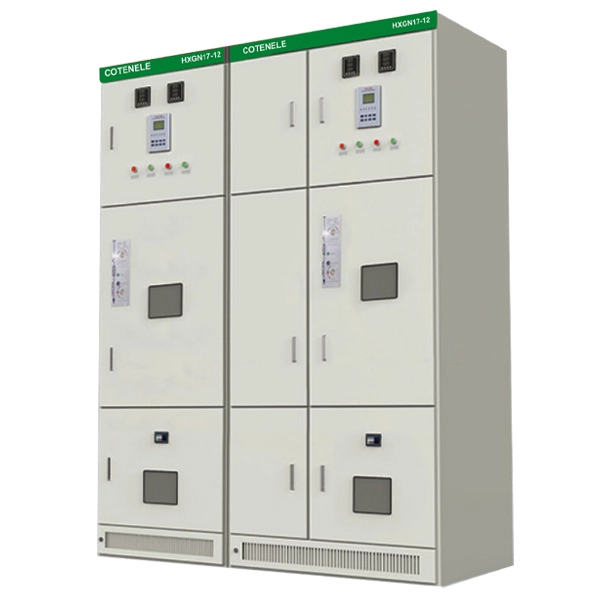

Aspetto e dimensione

Come ordinare o acquistare

1. Informazioni di base sull'acquisto:Si prega di fornire il tipo completo delle unità principali o dei quadri Ring, la quantità e la data di consegna prevista.

2.Quali disegni durante la nostra comunicazione tecnica:

I seguenti disegni devono essere presentati insieme prima dell'offerta:

Schema unifilare del sistema primario,

Schema schematico dei circuiti secondari (di controllo) e

Schema di layout che mostra la disposizione delle unità del quadro.

3. Valori elettrici e specifiche dei componenti – Indicare chiaramente la corrente nominale della sbarra principale, nonché il tipo e il valore nominale di ciascun componente (ad esempio interruttori automatici, sezionatori, fusibili, trasformatori di corrente, ecc.) da installare nel quadro.

4. Requisiti speciali – Eventuali requisiti tecnici aggiuntivi o non standard (ad esempio rivestimenti speciali, diverso grado di protezione, dispositivi accessori specifici o condizioni ambientali) devono essere esplicitamente descritti.
