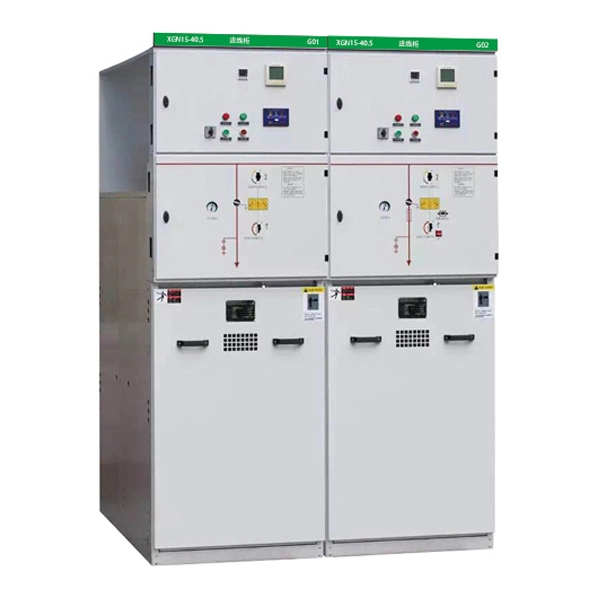

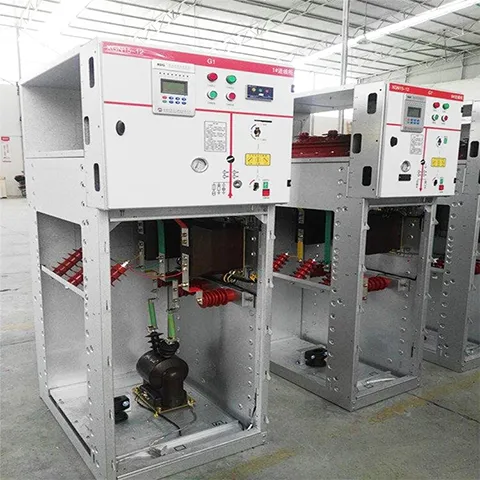

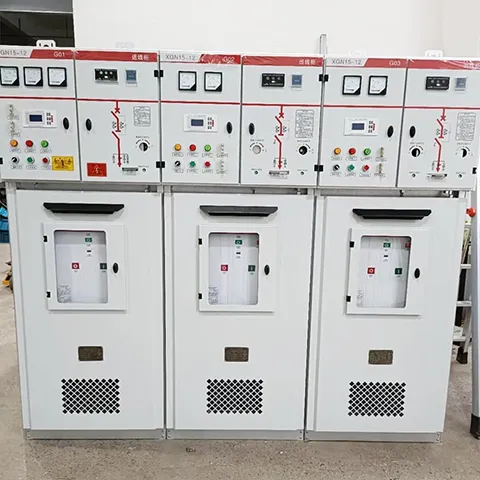

Quadro principale ad anello isolato in gas 33KV RMU MV

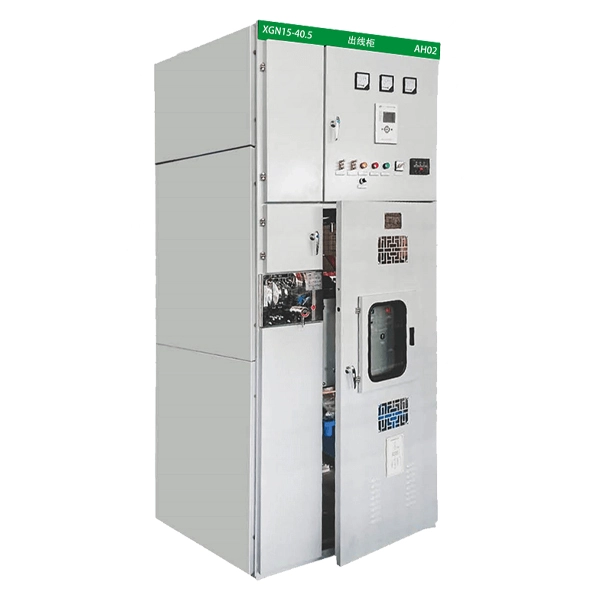

Cotenele è uno dei principali fornitori di quadri principali ad anello isolato in gas serie HXGN-40.5 33KV RMU MV alla State Grid Corporation of China. I nostri prodotti per unità principali dell'anello non vengono venduti solo a livello nazionale, ma anche esportati in più paesi e regioni in Africa, Europa e Medio Oriente. L'unità principale ad anello a media tensione della serie HXGN-40.5 da 35 KV è un'apparecchiatura di distribuzione di media tensione per interni trifase CA da 50 Hz. Ha le caratteristiche di utilizzo sicuro, insensibile al clima, facilità di installazione, manutenzione minima e dimensioni compatte ed è adatto per l'installazione in sottostazioni di tipo box.
Il quadro principale ad anello isolato in gas serie XGN-40.5 33KV RMU MV prodotto dalla società Cotenele adotta un design modulare, che può essere installato in modo fisso o espanso in modo flessibile. L'unità principale ad anello isolato in gas della serie XGN-40.5 ha le caratteristiche di struttura compatta, isolamento completo, lunga durata, esente da manutenzione, ingombro ridotto, soluzioni complete, forte scalabilità e non è influenzata dall'ambiente.
Può essere ampiamente utilizzato nelle reti ad anello industriali e civili e nelle reti di alimentazione terminale. Particolarmente adatto per piccole stazioni di distribuzione secondaria, stazioni di commutazione, imprese industriali e minerarie, aeroporti, ferrovie, autostrade, metropolitane, aree commerciali, aree residenziali, energia eolica, optoelettronica e altri campi. L'unità principale ad anello a media tensione serie XGN15-40.5 è conforme alle disposizioni di GB3906 "3-35kV AC Metal Enclosed Switchgear" e IEC62271-200.
Modello e significati
Quali sono le condizioni operative dell'XGN15-40.5?
1. Temperatura dell'aria ambiente:massima +40°C, minima -20°C.
2. Umidità relativa:media mensile non superiore al 95%, media giornaliera non superiore al 90%.
3. Altitudine:altezza massima di installazione 2500 m s.l.m. (personalizzazione necessaria per quote superiori).
4. Il sito deve essere esente da sostanze infiammabili o esplosive, grave inquinamento, corrosione chimica e vibrazioni violente.

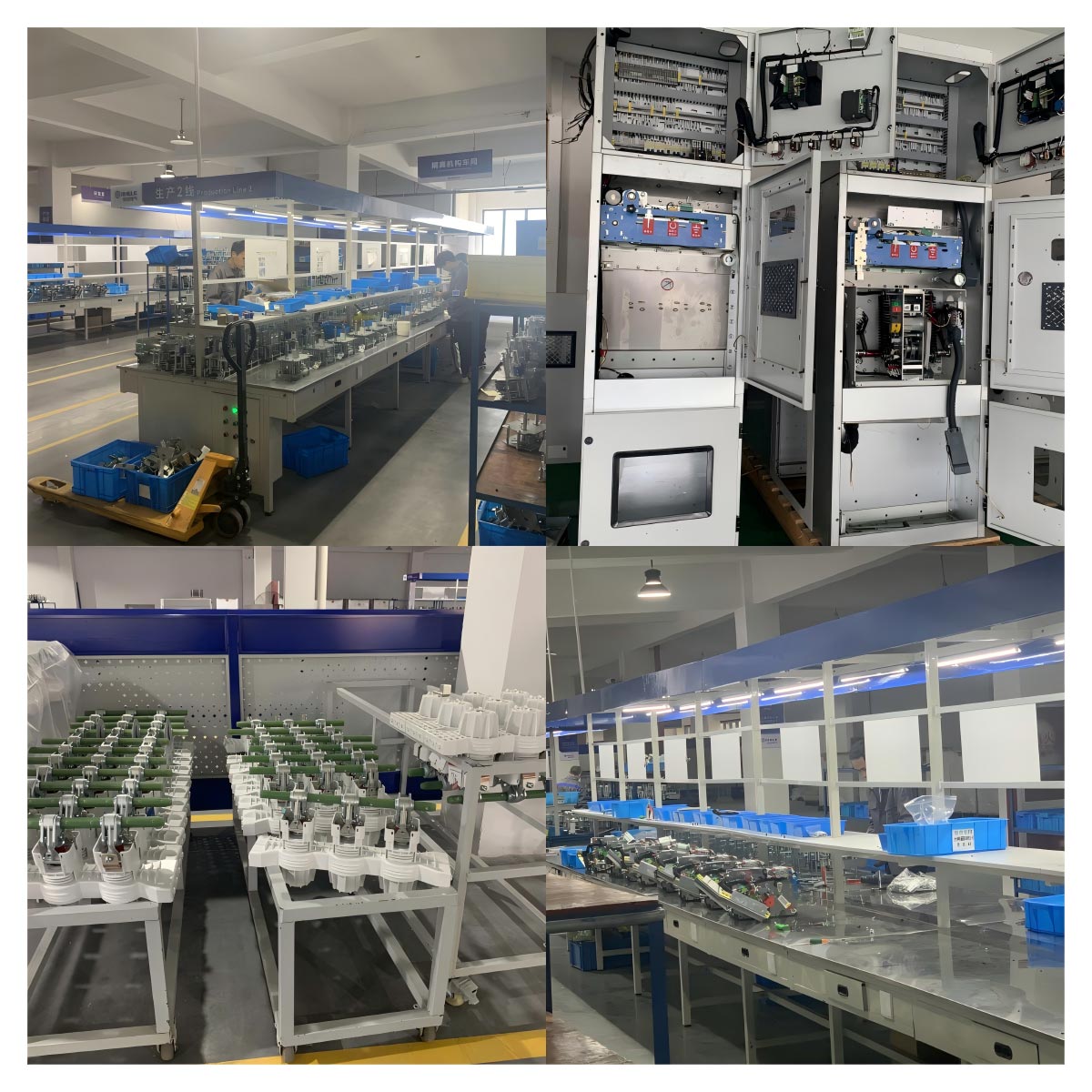

Il nostro laboratorio
Parametri tecnici
| Articolo | Unità | Unità C (unità interruttore di interruzione del carico) | Unità F (unità combinata con fusibile e interruttore-sezionatore di carico) | Unità V (unità interruttore automatico) | |
| Tensione nominale | kV | 40.5 | |||
| Corrente nominale | A | 630 | 63 (Basato sul valore della corrente nominale del filo del fusibile) | 630 | |
| Frequenza nominale | Hz | 50/60 | |||
| Livello di isolamento nominale | Tensione di tenuta a frequenza industriale (tra fasi e fase-terra) | k | 95 | ||
| Tensione di tenuta alla frequenza industriale (tra contatti aperti/distanza di isolamento) | 110 | ||||
| Tensione di tenuta a frequenza industriale (circuiti di controllo e ausiliari) | 2 | ||||
| Tensione di tenuta all'impulso di fulmine (tra fasi e fase-terra) | 185 | ||||
| Tensione di tenuta all'impulso di fulmine (tra contatti aperti/distanza di isolamento) | 215 | ||||
| Corrente nominale ammissibile di breve durata | Circuito principale / 4 secondi | kA | 20 | 一 | 20 |
| Circuito di terra / 4 secondi | kA | 20 | 一 | 20 | |
| Circuito di collegamento a terra / 4 secondi | kA | 17.4 | 一 | 17.4 | |
| Corrente nominale di tenuta di picco | Circuito principale | kA | 50 | 一 | 50 |
| Circuito di terra | kA | 43.5 | 一 | 43.5 | |
| Corrente nominale di chiusura in cortocircuito | kA | 50 | 80 | 50 | |
| Corrente di interruzione nominale di cortocircuito | kA | 31.5 | 20 | ||
| Corrente di trasferimento nominale | A | 一 | 750 | 一 | |
| Corrente di interruzione del carico attivo nominale | A | 630 | 一 | 一 | |
| Corrente di interruzione nominale a circuito chiuso | A | 630 | 一 | 一 | |
| Test della corrente di carica del cavo | A | 21 | 一 | 31,5(C1) | |
| Dimensioni dell'unità (larghezza × profondità × altezza) | mm | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Pressione nominale del gas SF6 (valore relativo a 20°C) | Pressione nominale di riempimento del gas | MPa | 0.04 | ||
| Pressione funzionale minima | MPa | 0.02 | |||
| Grado di protezione | Custodia sigillata | IP67 | |||
| Custodia del quadro | IP4X | ||||
| Tasso annuo relativo di perdite di gas | %/anno | ≤0,01 | |||
Quali sono le caratteristiche del prodotto dell'unità principale XGN15-40.5 Ring?
1. Design modulare a quattro scomparti:L'unità è composta da quattro sezioni chiaramente separate: la cella del quadro, la cella dei fusibili, la cella del comando e la cella dei cavi (telaio di base). Questa disposizione semplifica la manutenzione e migliora la sicurezza.
2. Robusta struttura sigillata del quadro:La cella del quadro è formata da un involucro metallico saldato in acciaio laminato a freddo da 3 litri (o acciaio inossidabile). Contiene tutti i circuiti funzionali, inclusi l'interruttore del carico, il sezionatore di terra e le sbarre interne.
3. Interruttore di carico con movimento verticale:L'interruttore di carico funziona con un sistema di contatti che si muovono verticalmente. Durante la chiusura, il contatto mobile si sposta verso il basso per collegare il circuito. Sia i contatti principali che quelli ad arco sono forniti sui contatti mobili e fissi, aumentando significativamente il numero di operazioni di interruzione sicure.
4. Potente estinzione dell'arco:Viene adottata una struttura di auto-esplosione (puffer) e di spegnimento dell'arco a flusso interno. Garantisce una forte estinzione dell'arco senza compromettere l'isolamento fase-fase o fase-terra.
5. Sezionatore di terra integrato:Il sezionatore di terra è costituito da una lama mobile e da un contatto fisso. Si chiude rapidamente grazie alla forza della molla, garantendo una messa a terra affidabile.
6. Facile controllo visivo dello stato:Una finestrella sul pannello frontale permette l'osservazione diretta della posizione del sezionatore di terra (aperto o chiuso). La parte superiore e posteriore della cella del quadro presentano quattro fori di accesso rettangolari per il montaggio e la manutenzione.
7. Limitatore di pressione per la sicurezza:Limitatore di pressione di sicurezza: il quadro principale ad anello isolato in gas da 33 KV RMU MV è dotato di un dispositivo antideflagrante nella parte posteriore per rilasciare la pressione in caso di guasto di un arco interno.
8. Protezione del trasformatore con meccanismo di sgancio con fusibile:Il vano fusibili ospita fusibili limitatori di corrente ad alta tensione all'interno di un alloggiamento isolante in resina epossidica. Quando un fusibile si brucia, viene espulso un percussore che fa scattare meccanicamente l'interruttore-sezionatore, fornendo una protezione rapida e affidabile del trasformatore.
9. Comoda disposizione del meccanismo operativo:Tutti i controlli si trovano sul pannello frontale. Ciascun circuito funzionale è dotato di un meccanismo di azionamento a molla manuale (o opzionale a motore) per l'interruttore del carico e di un meccanismo di azionamento a molla manuale per il sezionatore di terra.

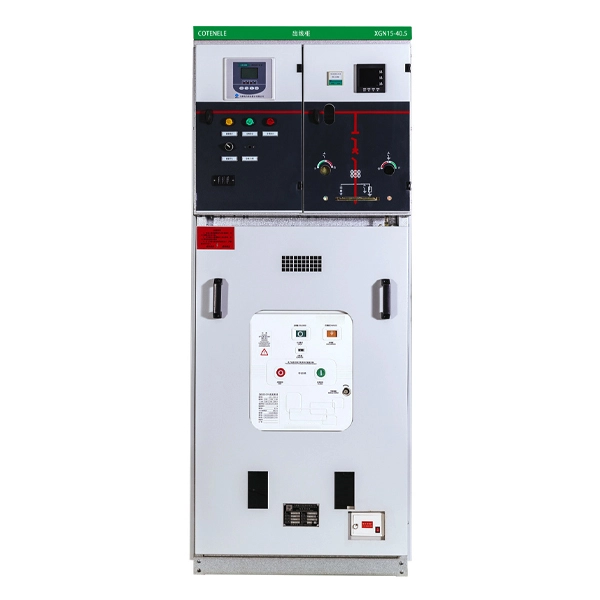

10. Interfaccia utente e indicazione chiare:Il pannello frontale comprende:
Manopole rotanti per la chiusura dell'interruttore sotto carico, l'apertura manuale e la manovra del sezionatore di terra.
Spie di segnalazione stato aperto/chiuso dell'interruttore carico.
Pulsanti per apertura/chiusura elettrica (quando è presente il comando a motore).
Un diagramma sinottico, etichette di indicazione della posizione e una posizione bloccabile con lucchetto per una maggiore sicurezza.
11. Interblocco integrato (anti-malfunzionamento):Gli interblocchi meccanici tra l'interruttore del carico e il sezionatore di terra impediscono manovre errate, garantendo la piena conformità alla sicurezza "cinque precauzioni".
Come acquistare l'unità principale ad anello XGN15-40.5?
Il quadro principale ad anello isolato in gas da 33 KV RMU MV deve essere personalizzato. Per garantire un processo di ordinazione senza intoppi, si prega di fornire le seguenti informazioni:
1. Ordine di base o informazioni sull'acquisto:Nome del prodotto, specifiche, modello, quantità, tensione nominale dei fusibili e data di consegna richiesta.
2. Disegni:Schema unifilare (schema del sistema primario), disegno di disposizione o planimetria dell'unità principale dell'anello.
3. Accessori richiesti:Elencare eventuali parti di ricambio o strumenti speciali necessari, come il dispositivo di riempimento e rilascio del gas.
4. Colore del guscio per l'RMU:Specificare il codice RAL o il colore standard desiderato per la custodia.
5. Esigenze particolari:Se le informazioni di cui sopra non possono soddisfare le vostre esigenze, comunicateci eventuali ulteriori esigenze tecniche o funzionali, potranno essere discusse e concordate separatamente.

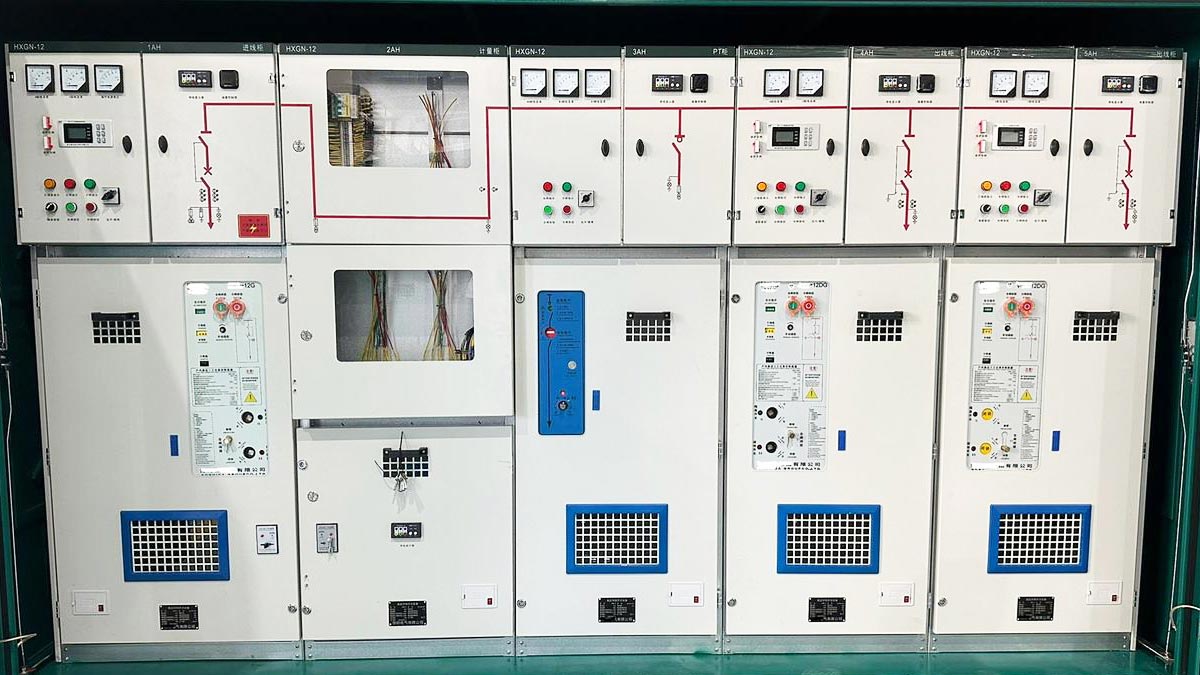

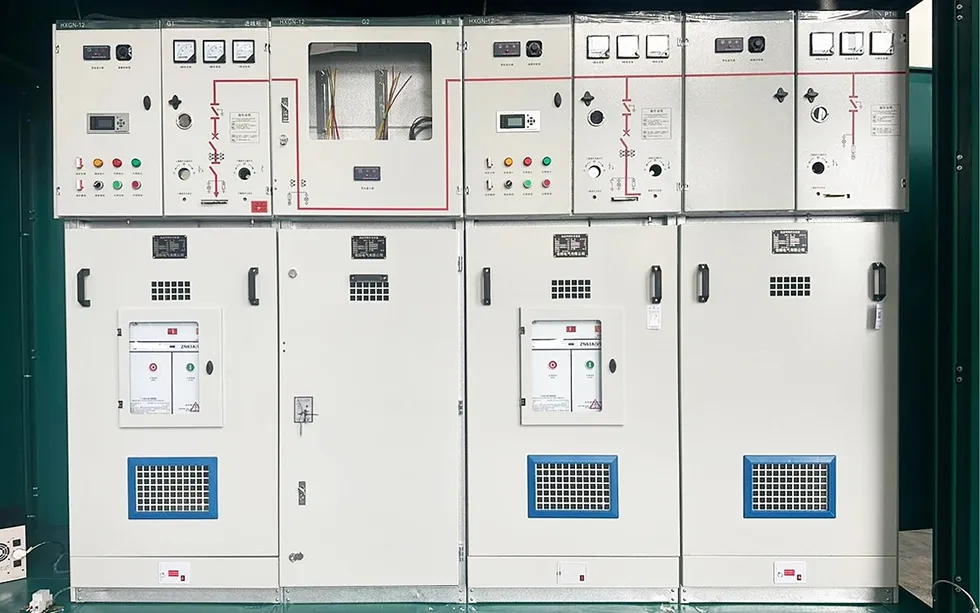

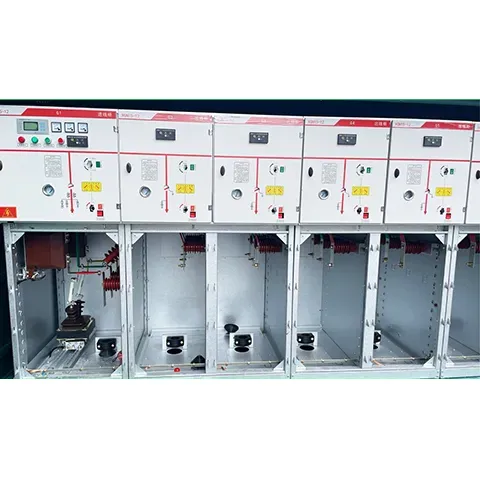

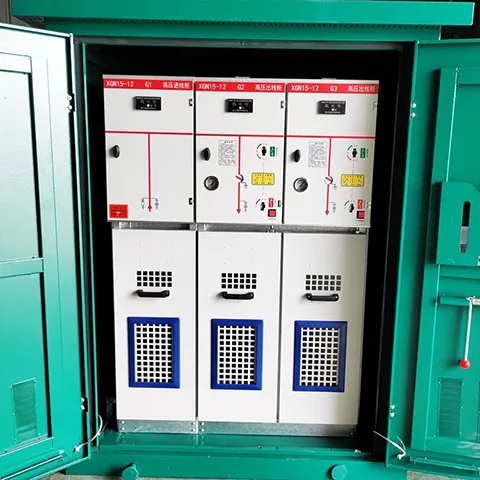

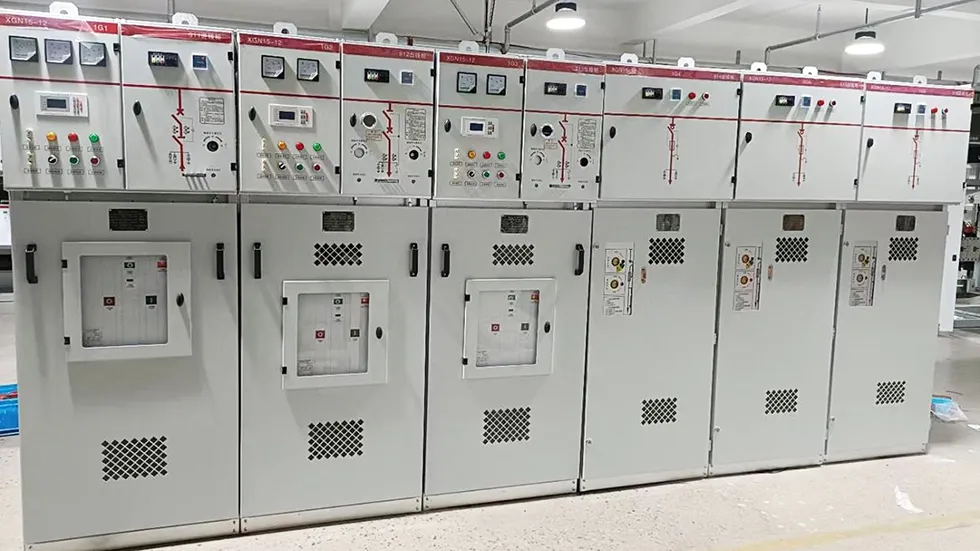

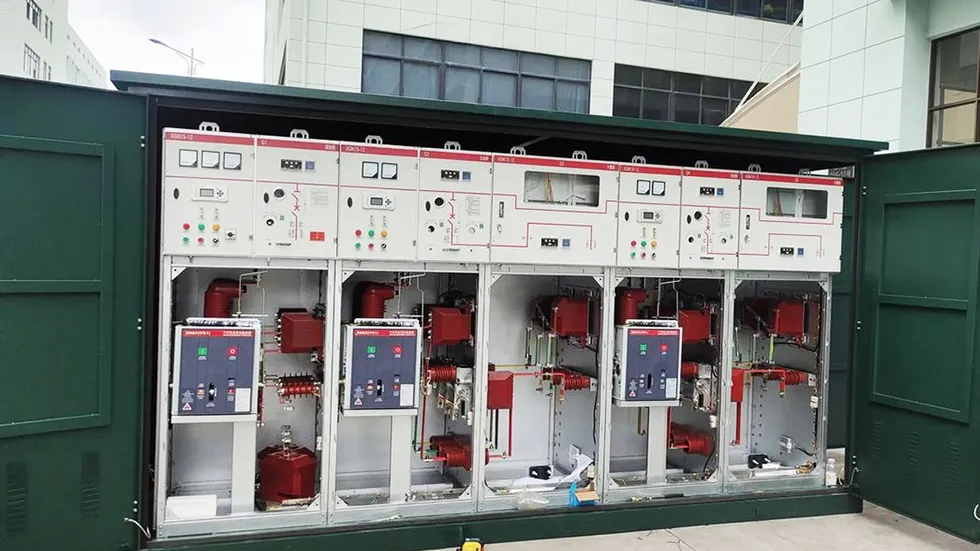

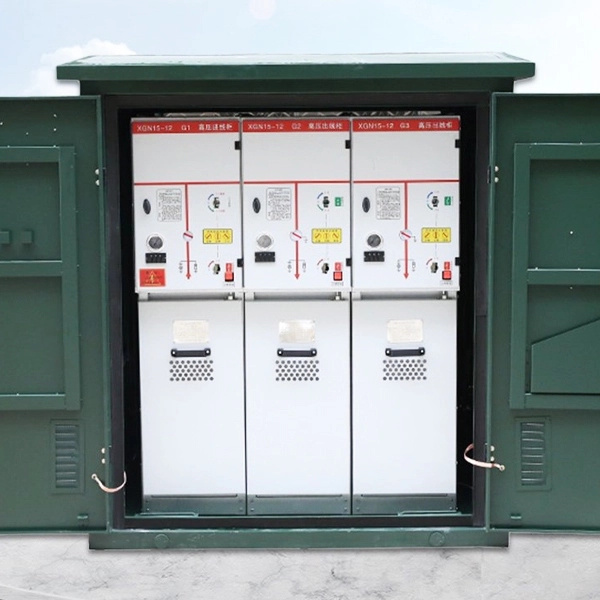

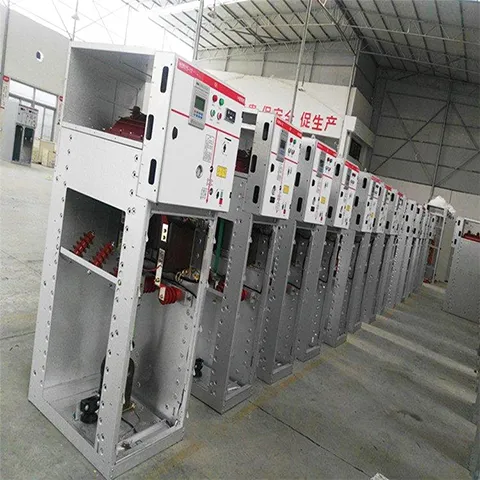

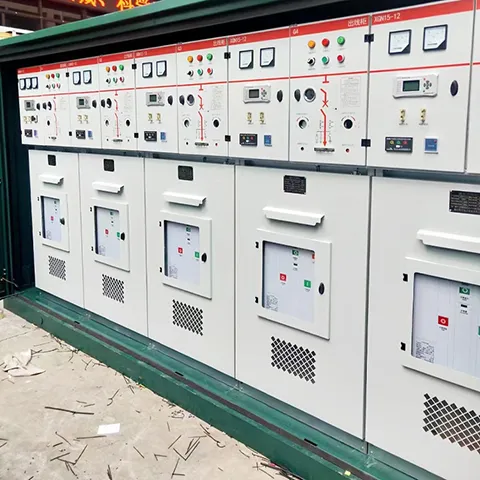

Spettacoli di prodotti
