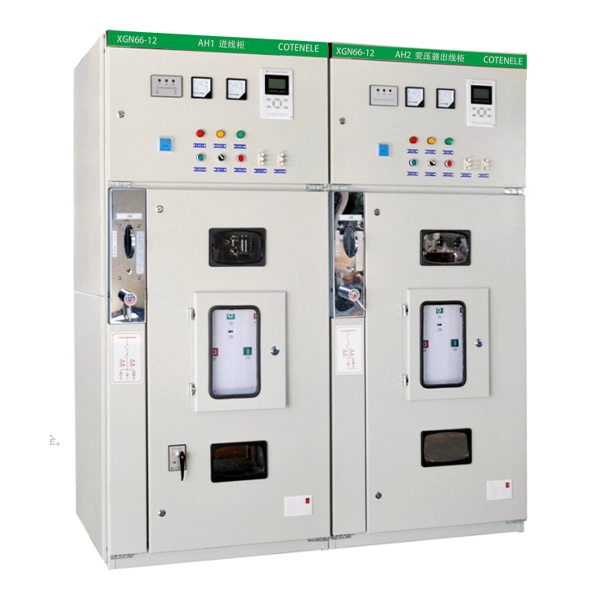

Quadro MT dell'unità principale ad anello di media tensione 11KV RMU
Cotenele è un grande produttore e fornitore di unità principali ad anello di media tensione e dei loro componenti principali interni in Cina. Le nostre RMU di media tensione vengono esportate principalmente in regioni come Europa e Medio Oriente. Il quadro MV per unità principali ad anello di media tensione RMU da 11 KV serie XGN66-12 è un quadro CA fisso per interni con involucro metallico progettato per sistemi di alimentazione trifase da 3,6–40,5 kV, 50 Hz. È ampiamente utilizzato per la distribuzione dell'energia, il controllo dei circuiti e la protezione in applicazioni quali sottostazioni, impianti industriali, grattacieli, comunità residenziali e trasformatori montati su pad.
Essendo uno dei più noti esportatori in Cina, Cotenele fornisce da tempo ai clienti in Medio Oriente, Africa ed Europa prodotti per unità principali ad anello di qualità stabile, sicuri e affidabili.
Il quadro MT per unità principale ad anello di media tensione RMU da 11 KV serie XGN66 è un quadro CA fisso per interni con involucro metallico classificato per 3,6-40,5 kV, ampiamente applicato in sottostazioni, impianti industriali, grattacieli, comunità residenziali e trasformatori montati su pad.
Le sue caratteristiche principali includono un ingombro compatto (circa il 50% più piccolo rispetto ai modelli convenzionali), una robusta struttura chiusa in metallo con scomparti separati, interblocchi meccanici a cinque misure di prevenzione e accesso frontale ai cavi per una facile installazione e manutenzione.
L'apparecchiatura è conforme agli standard GB3906, DL/T 404 e IEC 62271-200.
.
Modello e significati
Condizioni di lavoro
1. Il luogo di installazione non deve trovarsi ad un'altitudine superiore a 1000 m.
2. La temperatura ambiente deve essere compresa tra -25 ℃ e +40 ℃ e la temperatura media nell'arco di 24 ore non deve rimanere superiore a +35 ℃.
3. L'angolo di inclinazione consentito rispetto al piano orizzontale è massimo 3°.
4. L'intensità sismica nel luogo non deve essere superiore alla magnitudo 8.
5. L'apparecchiatura deve essere collocata in aree esenti da forti vibrazioni, forti urti o rischio di esplosione.
Principali parametri tecnici
| SN | Articolo | Unità | Parametri tecnici |
| 1 | Tensione nominale | kV | 3.6,7.2,12,24,35,40.5 |
| 2 | Tensione di tenuta nominale alla frequenza industriale | kV | Per terra e tra fasi: 42 kV; per distanza di isolamento: 48 kV |
| 3 | Tensione nominale di resistenza all'impulso di fulmine | kV | Per terra e tra fasi: 75 kV; per distanza di isolamento: 85 kV |
| 4 | Frequenza nominale | Hz | 50 |
| 5 | Corrente nominale | A | 630,1250, |
| 6 | Corrente di interruzione nominale di cortocircuito (RMS) | kA | 20,25,31,5, |
| 7 | Corrente nominale di chiusura in cortocircuito (picco) | kA | 50,63,80, |
| 8 | Corrente nominale di tenuta dinamica (picco) | kA | 50,63,80 |
| 9 | Corrente nominale di tenuta termica per 4s (RMS) | kA | 20,25,31.5 |
| 10 | Grado di protezione (o Grado di protezione) | IP2X | |
| 11 | Dimensioni (larghezza x profondità x altezza) | mm | 900×1000×2300 |
| 12 | Peso | Kg | ≈600 |
Quali sono la struttura e i vantaggi principali dell'RMU XGN66?

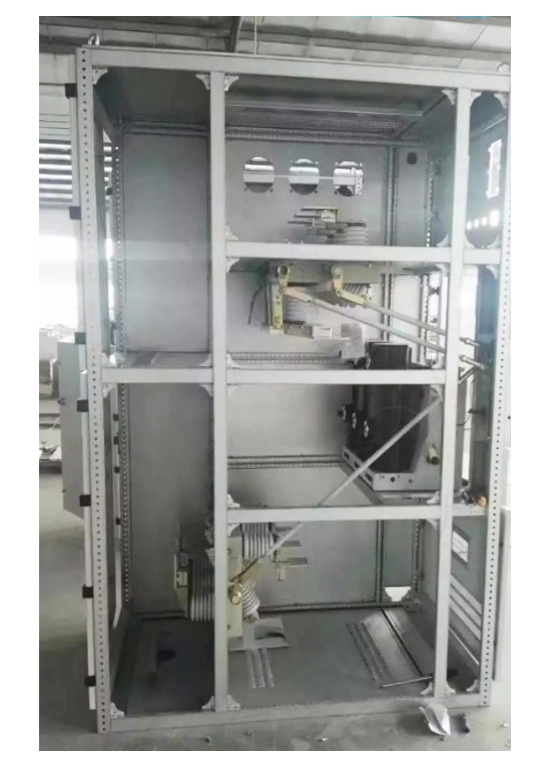

Il quadro di manovra MT dell'unità principale ad anello di media tensione RMU serie XGN66 adotta una struttura a scatola chiusa in metallo. L'interno è generalmente suddiviso da piastre di acciaio in compartimenti indipendenti come il compartimento interruttore, il compartimento sbarre, il compartimento cavi e il compartimento strumenti. Questa struttura migliora la sicurezza generale.
I principali vantaggi delle RMU includono:
- Dimensioni compatte, risparmio di spazio: l'unità principale ad anello ha un volume più compatto rispetto ai comuni quadri rivestiti in metallo come KYN28 e KYN61, essendo solo circa il 50% delle loro dimensioni, il che può ridurre efficacemente lo spazio richiesto per le sottostazioni.
- Struttura robusta, prestazioni affidabili: l'unità principale dell'anello ha un corpo ad elevata resistenza meccanica saldato con acciaio angolare di alta qualità o assemblato con piastre di acciaio rivestite in aluzinc. Tutte le operazioni delle unità principali dell'anello sono dotate di interblocchi meccanici con funzioni di “cinque prevenzione”, garantendo la sicurezza operativa.
- Manutenzione facile, funzionamento sicuro: i componenti principali delle unità principali ad anello si trovano nella parte centrale e inferiore del pannello, facilitando l'installazione e la messa in servizio. Le finestre di osservazione sulle porte consentono la visualizzazione dello stato dei componenti interni. Il corpo del quadro è dotato di canali di scarico della pressione per proteggere il personale in caso di guasti interni.
- Ampia applicazione, configurazione flessibile: questa RMU è adatta a varie posizioni. L'interruttore principale è tipicamente l'interruttore automatico in vuoto ZN63A (VS1-12), ma può anche essere dotato di un interruttore-sezionatore. Il sezionatore è spesso il sezionatore rotativo della serie GN30-10. Inoltre, i cavi in entrata e in uscita sono collegati dalla parte anteriore dell'armadio per una comoda installazione.
Ambito di applicazione
I quadri MT per unità principali ad anello di media tensione serie XGN66 da 11 KV RMU sono ampiamente utilizzati e rappresentano la scelta ideale per il rinnovamento della rete urbana e rurale e la distribuzione dell'energia lato utente. I principali ambiti di applicazione includono:
Centrali elettriche e sottostazioni:Le unità principali ad anello della serie XGN66 vengono solitamente utilizzate come apparecchiature di distribuzione dell'energia di alimentazione ausiliaria o di servizio della stazione, che di solito montano sottostazione prefabbricata compatta interna o esterna.
Imprese industriali e minerarie:In molte fabbriche o miniere, spesso utilizzavano le RMU compatte per la distribuzione e il controllo dell'energia nelle officine e nelle aree della fabbrica per risparmiare spazio.
Grattacieli e comunità residenziali:Nelle aree urbane, l'unità principale ad anello solitamente montava la sottostazione esterna come apparecchiatura principale nelle sale di distribuzione degli utenti o nelle stazioni di commutazione.
Sottostazioni montate su pad:Come unità ad alta tensione all'interno della sottostazione compatta per controllare il trasformatore nella sottostazione.

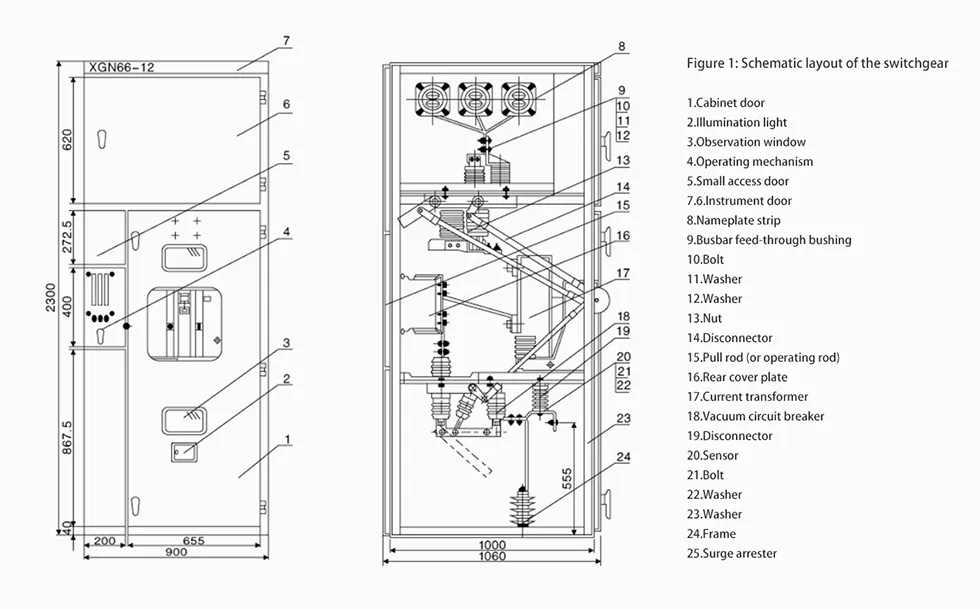

Aspetto e dimensione

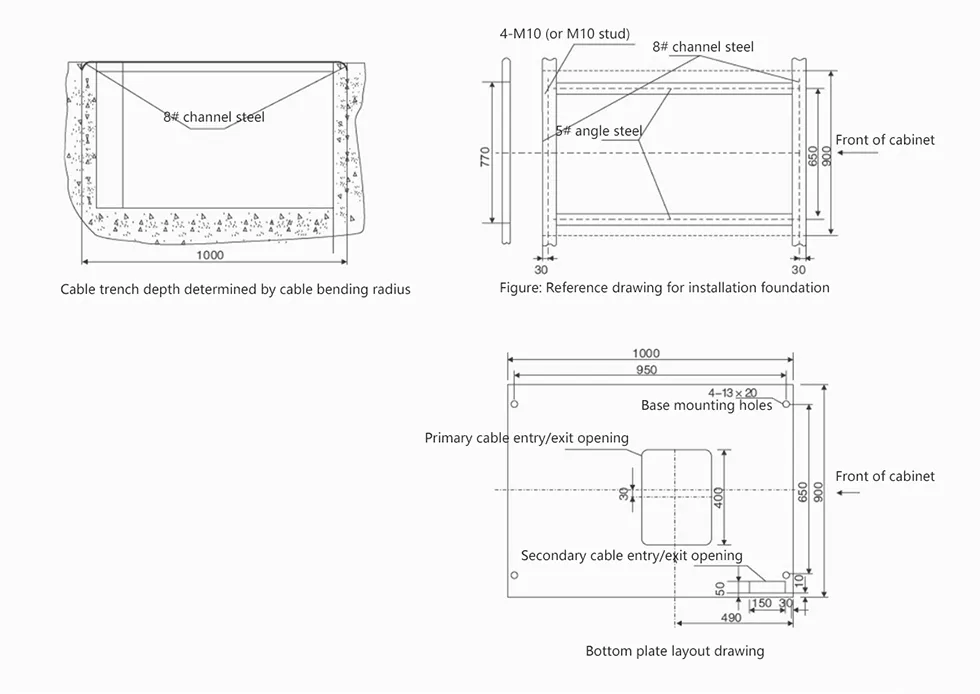

Schema delle istruzioni di installazione
Istruzioni per la manutenzione e l'ispezione
Gli utenti devono effettuare regolarmente la manutenzione e l'ispezione del quadro MT dell'unità principale ad anello di media tensione da 11 KV RMU in base ai seguenti elementi:
1. Pulire la polvere sulla superficie di tutti i componenti, in particolare sui componenti isolanti.
2. Controllare le parti meccaniche e applicare regolarmente grasso lubrificante per garantire un funzionamento regolare e affidabile.
3. Per componenti quali interruttori automatici, sezionatori e interruttori di messa a terra, la manutenzione deve essere eseguita in conformità ai rispettivi manuali utente.
4. Controllare se i punti di contatto elettrici sono in buone condizioni, verificare la presenza di segni di surriscaldamento e verificare che il circuito di terra sia continuo.
5. Controllare regolarmente la tenuta di tutti gli elementi di fissaggio.
Per la riparazione dei guasti, di solito si consiglia agli utenti di chiedere aiuto al produttore. Per regolazioni minori o malfunzionamenti minori, gli utenti possono fare riferimento a questo manuale e ai relativi manuali utente per i componenti principali per l'auto-riparazione.

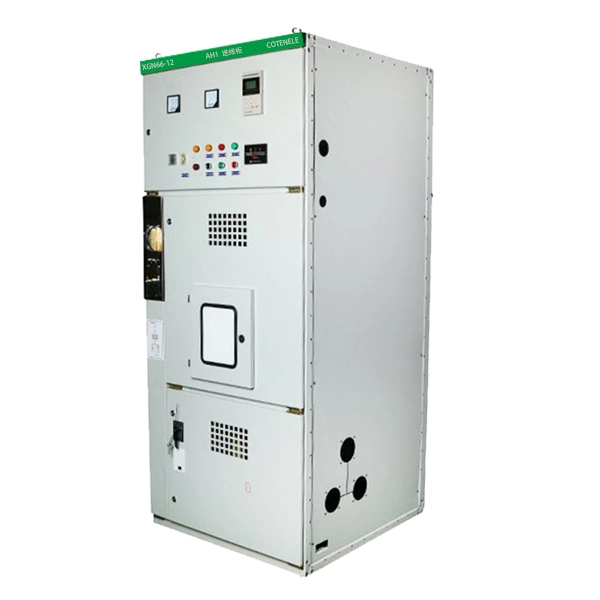

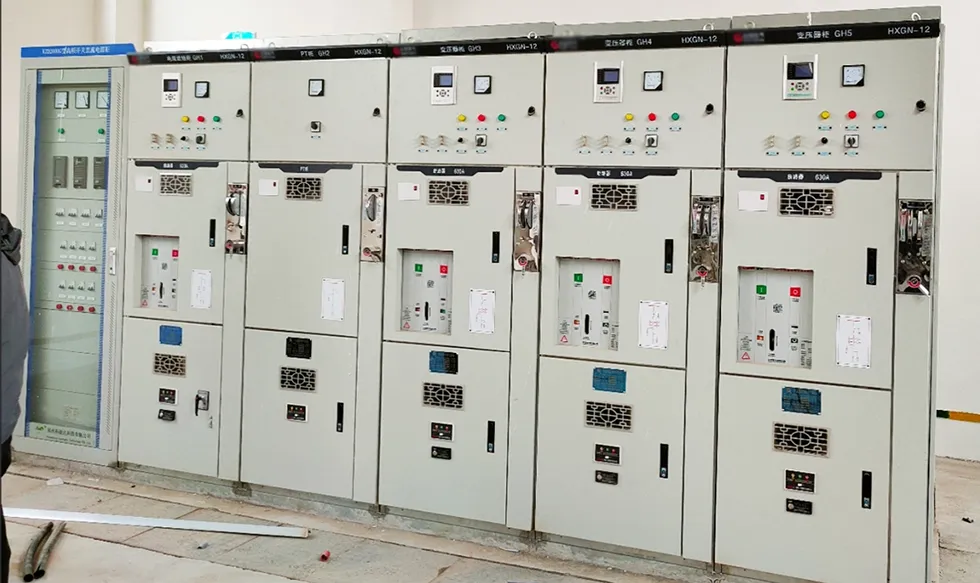

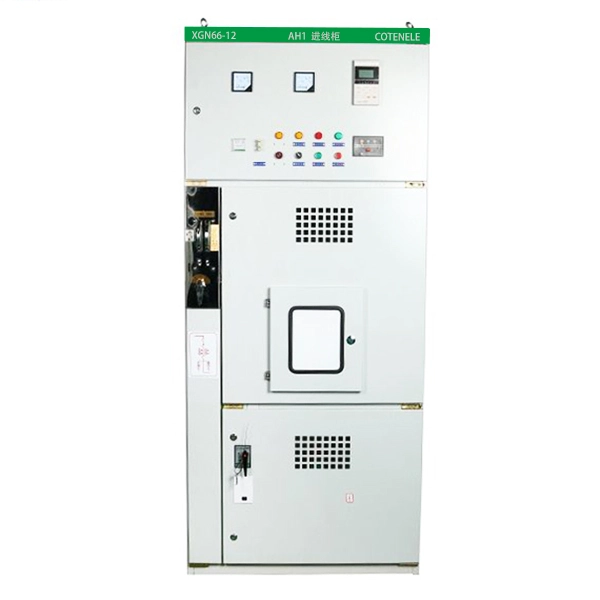

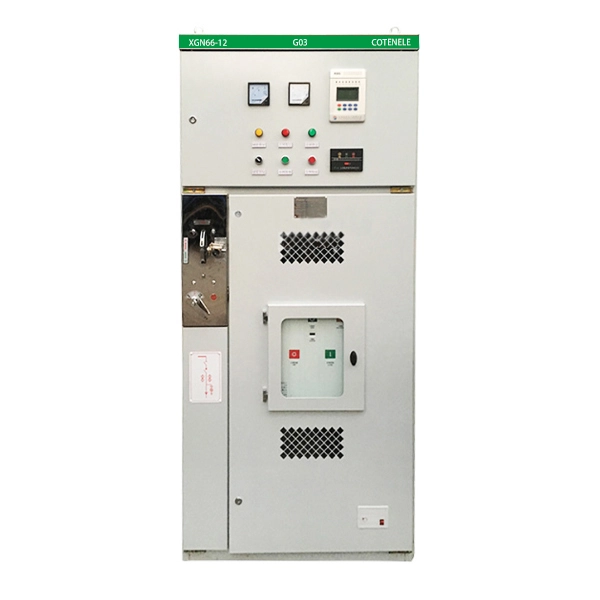

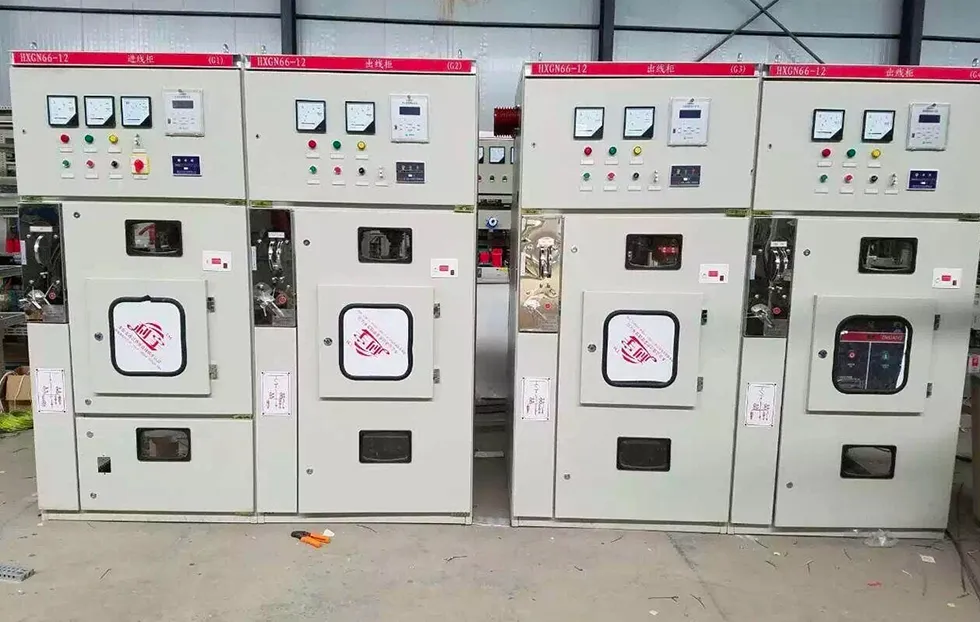

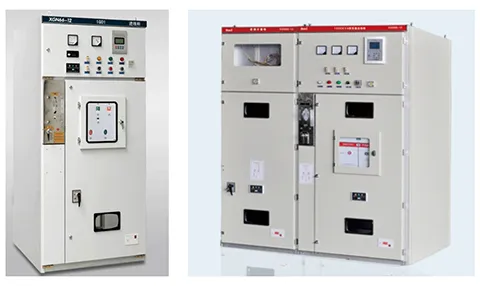

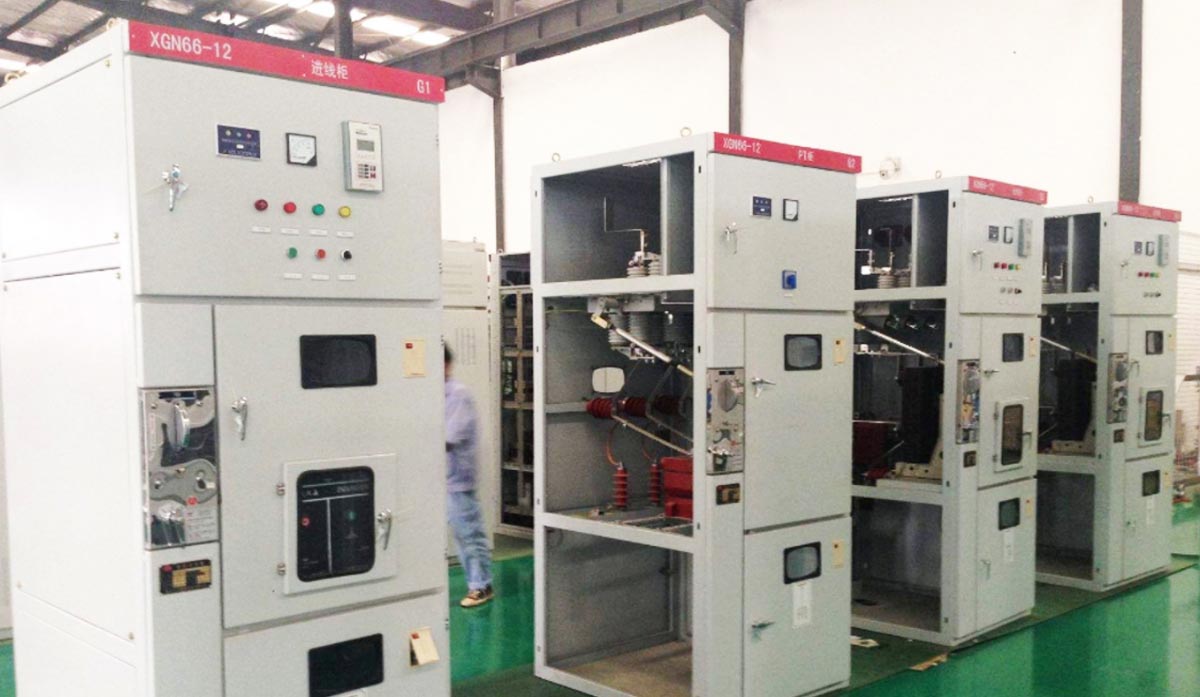

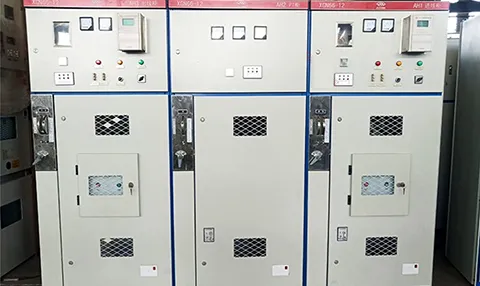

Spettacoli di prodotti
