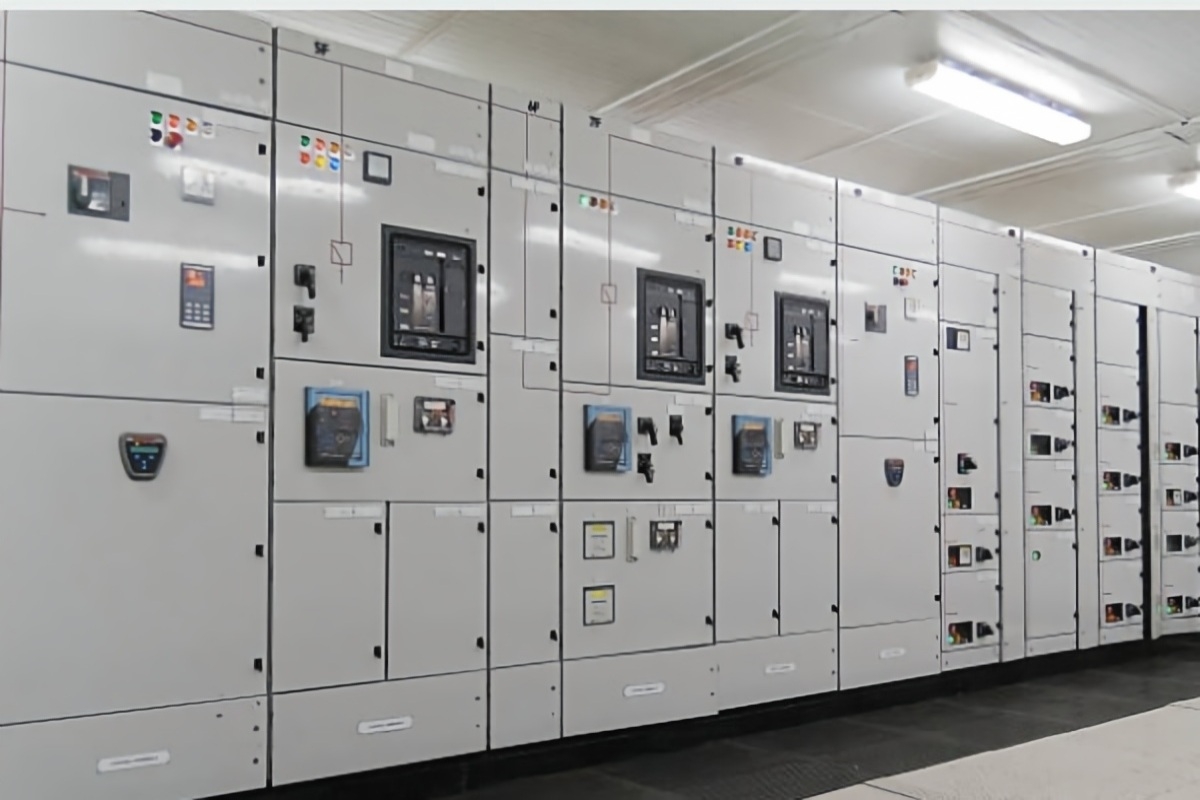

Quali fattori dovrebbero considerare gli ingegneri nella scelta dei quadri di media tensione?

Introduzione: una decisione che risuona da decenni

La scelta dei quadri di media tensione non è una transazione. Si tratta di una decisione progettuale che determinerà la sicurezza elettrica, la flessibilità operativa e il budget di manutenzione di una struttura per venti o trent'anni. A differenza dei componenti che possono essere sostituiti durante uno spegnimento di routine, i quadri sono strutturali. Una volta installate le sbarre collettrici, i pannelli imbullonati insieme e i cavi terminati, la modifica della configurazione dell'apparecchiatura diventa un importante progetto di capitale.

Tuttavia, nella pressione delle scadenze del progetto, la scelta del quadro si riduce spesso al controllo di alcuni parametri su una scheda tecnica e al confronto dei prezzi. Questo approccio non tiene conto dei fattori che effettivamente determinano se l'apparecchiatura funzionerà in modo affidabile per tutta la sua durata di servizio, rimarrà conforme alle normative in evoluzione e si adatterà ai cambiamenti nel profilo di carico elettrico della struttura.

Questo articolo identifica i fattori che gli ingegneri esperti considerano quando selezionano un quadro di media tensione: non solo i parametri che compaiono su una targhetta, ma le considerazioni operative, normative e sul ciclo di vita che separano una specifica che funziona da una che crea problemi in seguito.

Fattore uno: comprendere l'applicazione prima di esaminare l'apparecchiatura

L'errore più comune nella scelta dei quadri è iniziare dal catalogo delle apparecchiature prima di comprendere appieno l'applicazione. La sequenza corretta inizia con una chiara definizione di cosa deve fare il quadro, non solo di cosa deve resistere.

Un alimentatore in entrata che serve un trasformatore di rete ha requisiti fondamentalmente diversi da un alimentatore in uscita che alimenta un motore di grandi dimensioni. L'interruttore in entrata vede relativamente poche operazioni ma deve coordinarsi con la protezione della rete a monte. La partenza motore è soggetta ad avviamenti e arresti frequenti, può richiedere una protezione contro le sovratensioni e necessita di uno schema di protezione che distingua tra spunto di avviamento e un guasto autentico. Specificare lo stesso interruttore per entrambe le applicazioni senza considerare queste differenze porta a interventi intempestivi, manutenzione eccessiva o protezione inadeguata.

Anche l'ambiente operativo determina le specifiche. Le installazioni interne in sale elettriche pulite e climatizzate consentono la progettazione di apparecchiature che si guastino rapidamente in ambienti industriali esterni o difficili. Un pannello di comando progettato per una sala elettrica di un data center, con la sua temperatura stabile e bassa umidità, non ha le stesse specifiche di un pannello destinato a una piattaforma offshore o a un'installazione solare nel deserto. Condensa, nebbia salina, polvere nell'aria e sbalzi di temperatura estremi impongono ciascuno requisiti di progettazione che le specifiche devono soddisfare.

Le ore di ingegneria trascorse a definire l'applicazione prima che inizi la ricerca dell'attrezzatura non sono mai sprecate. Costituiscono l'assicurazione più economica contro eventuali errori di specifica che si aggravano nel corso di decenni di attività.

Fattore due: la tecnologia Core Switching

La scelta della tecnologia dell'interruttore determina il carattere fondamentale del quadro: il suo profilo di manutenzione, le sue caratteristiche di sicurezza e il suo impatto ambientale.

Gli interruttori automatici in vuoto sono diventati lo standard per le applicazioni di media tensione da 3,3 kV a 40,5 kV. Le ragioni sono ben documentate: l'ampolla in vuoto spegne l'arco all'interno di una bottiglia di ceramica sigillata che non richiede manutenzione per tutta la sua vita utile. Non c'è olio da testare, filtrare o sostituire. Non c'è gas da perdere o monitorare. L'interruttore è indifferente alla fonte della corrente di guasto che deve interrompere, rendendolo particolarmente adatto alle reti con elevata penetrazione di energia rinnovabile dove le caratteristiche di guasto possono differire dalla tradizionale generazione sincrona.

Gli interruttori automatici SF₆, una volta comuni nelle applicazioni di media tensione, sono ora in ritirata. Il regolamento UE sui gas fluorurati ha vietato l’immissione sul mercato europeo di nuovi quadri SF₆ fino a 24 kV e restrizioni simili si stanno diffondendo a livello globale. Anche laddove le normative non hanno ancora avuto effetto, la direzione della politica è chiara. Specificare oggi le apparecchiature SF₆ crea una futura responsabilità di conformità e un aumento dei costi operativi per la gestione del gas, il rilevamento delle perdite e l'eventuale recupero a fine vita.

La questione pratica per gli ingegneri non è se scegliere o meno l’interruzione del vuoto: questo dibattito è in gran parte risolto. La domanda è quale specifico design dell'interruttore in vuoto e quale produttore soddisfano meglio i requisiti del progetto in termini di resistenza meccanica, capacità di interruzione e compatibilità con la configurazione del pannello scelta.

Fattore tre: parametri nominali e relativi margini

I parametri nominali riportati sulla scheda tecnica di un quadro (tensione, corrente, potere di interruzione in cortocircuito) rappresentano i criteri minimi di ingresso. Ciò che distingue una specifica robusta da una marginale è il margine tra il valore nominale e le effettive condizioni operative.

La tensione nominale deve superare la tensione nominale del sistema, tenendo conto delle sovratensioni temporanee durante guasti o eventi di commutazione. Un sistema a 12 kV può subire tensioni transitorie notevolmente superiori al valore nominale. La tensione di tenuta alla frequenza industriale e la tensione di tenuta all'impulso di fulmine del quadro devono soddisfare queste condizioni con un margine, non solo soddisfare lo standard minimo.

La corrente continua nominale merita particolare attenzione perché spesso è sottospecificata. La classificazione sulla targhetta presuppone condizioni ambientali specifiche, in genere 40°C massimo, con un'altitudine massima di 1.000 metri. Se l'installazione si trova in una regione in cui la temperatura ambiente supera regolarmente i 40°C o ad un'altitudine superiore a 1.000 metri dove l'aria più rarefatta riduce l'efficienza di raffreddamento, la corrente nominale deve essere declassata. Un interruttore da 1250 A installato a 3000 metri può essere in grado di trasportare solo 1050 A in modo continuo. Se il carico è vicino al valore nominale riportato sulla targa in condizioni standard, supererà la capacità ridotta nelle condizioni effettive del sito.

Il potere di interruzione di cortocircuito deve essere confrontato con il livello di guasto calcolato nel punto di installazione, non con un valore standard ricavato da una specifica di progetto precedente. Le reti urbane con elevata densità di carico e connessioni multiple di trasformatori possono produrre livelli di guasto che sorprendono gli ingegneri abituati a sistemi meno densamente interconnessi. Uno studio sul cortocircuito eseguito per l'installazione specifica, utilizzando i dati attuali del sistema e la generazione futura prevista, è l'unica base affidabile per specificare questo parametro.

La corrente ammissibile di breve durata (la corrente che l'interruttore deve trasportare in posizione chiusa per una durata specifica mentre un dispositivo a valle elimina il guasto) è altrettanto importante per il coordinamento selettivo. Se un interruttore di alimentazione è destinato a funzionare attraverso un guasto mentre un interruttore a monte scatta, la sua classificazione di breve durata deve soddisfare tale requisito. Trascurare questo parametro porta a interventi a cascata e ad estensioni inutili dell'interruzione.

Fattore quattro: mezzo di isolamento e conformità ambientale

Il mezzo che fornisce isolamento dielettrico tra le fasi e verso terra è diventato una decisione con dimensioni normative, ambientali e operative che vanno ben oltre le prestazioni elettriche.

I quadri isolati in aria rimangono la tecnologia più semplice e più utilizzata. Utilizza l'aria ambiente come mezzo isolante, con uno spazio fisico tra le fasi che fornisce la rigidità dielettrica. L’isolamento dell’aria è un concetto ben noto, non richiede una gestione speciale e non impone alcuna responsabilità ambientale. Il compromesso sono le dimensioni: i pannelli isolati in aria sono più grandi degli equivalenti isolati in gas, il che è importante nelle applicazioni in cui lo spazio è limitato o costoso.

I quadri isolati in gas SF₆, che hanno dominato per decenni gli impianti compatti di media tensione, vengono ora gradualmente eliminati dalla regolamentazione. Per i nuovi progetti in Europa e in altri mercati regolamentati, l'SF₆ non è un'opzione per apparecchiature fino a 24 kV. Anche per le classi di tensione più elevate la direzione della politica è chiara. Gli ingegneri dovrebbero specificare alternative prive di SF₆ a meno che non si applichi un'esenzione specifica e sia stata verificata.

L'aria secca e l'isolamento con azoto sono emersi come i principali sostituti dell'SF₆ nelle apparecchiature isolate con gas. Entrambi i gas hanno un potenziale di riscaldamento globale pari a zero. Entrambi non sono tossici e non richiedono una gestione speciale al termine del loro ciclo di vita. Il serbatoio sigillato in acciaio inossidabile utilizzato nei moderni quadri elettrici isolati con aria secca o N₂ viene riempito in fabbrica e sigillato a vita: nessun monitoraggio della pressione, nessun rabbocco e nessuna manutenzione relativa al gas per l'intera vita utile dell'apparecchiatura.

L'isolamento solido, mediante l'incapsulamento in resina epossidica delle parti sotto tensione, offre un altro percorso privo di SF₆. Elimina completamente il gas, il che lo rende attraente per ambienti difficili e installazioni con vincoli di spazio. Il compromesso è che i progetti con isolamento solido sono meno flessibili quando è necessaria la riconfigurazione.

Per gli ingegneri che oggi devono specificare i quadri, la decisione sul mezzo di isolamento è sempre più semplice: scegliere una tecnologia priva di SF₆, verificare che il produttore abbia completato le prove di tipo secondo gli standard IEC applicabili e confermare che il pacchetto di documentazione supporti le dichiarazioni di conformità ambientale.

Fattore cinque: configurazione fissa rispetto a configurazione estraibile

La scelta tra struttura fissa ed estraibile è fondamentalmente una decisione su come verrà eseguita la manutenzione durante la vita utile dell'apparecchiatura.

I quadri fissi sono dotati di interruttori automatici e interruttori montati permanentemente nel pannello. È più semplice nel design, ha un costo iniziale inferiore e richiede meno componenti meccanici che potrebbero guastarsi. Il compromesso è che qualsiasi manutenzione sul dispositivo di commutazione richiede la diseccitazione dell'intera sezione del bus. Per le strutture in cui sono disponibili finestre di interruzione e il costo dei tempi di inattività è gestibile, i quadri fissi possono essere una scelta appropriata.

Il quadro estraibile monta l'interruttore su un carrello che può essere inserito ed estratto dal pannello. Quando l'interruttore è nella posizione collegata, è completamente impegnato con i circuiti primario e secondario. Può essere estratto in una posizione di prova in cui il circuito primario è disconnesso ma i circuiti secondari rimangono collegati per il test. Può essere completamente ritirato in una posizione isolata per manutenzione o sostituzione. Questa configurazione consente di effettuare la manutenzione o la sostituzione di un interruttore senza diseccitare la sbarra, il che è fondamentale negli impianti in cui i tempi di inattività sono estremamente costosi o dove è contrattualmente richiesto il funzionamento continuo.

La configurazione estraibile impone requisiti meccanici aggiuntivi. Il carrello deve essere allineato esattamente con il pannello. I contatti primari devono impegnarsi con una pressione di contatto costante. Gli interblocchi meccanici che impediscono operazioni errate (inserimento di un interruttore chiuso o chiusura di un interruttore in una posizione intermedia) devono funzionare in modo affidabile per migliaia di operazioni. Queste non sono caratteristiche che possono essere verificate da una fotografia. Richiedono una precisione di produzione che deriva dall'esperienza e dalla disciplina del controllo qualità.

Per le applicazioni critiche (data center, impianti industriali a processo continuo, ospedali) la configurazione estraibile è solitamente la scelta corretta nonostante il suo costo iniziale più elevato. La capacità di manutenere o sostituire un interruttore senza spegnere l'autobus è una capacità che si ripaga da sola la prima volta che viene utilizzata.

Fattore sei: protezione, controllo e comunicazione

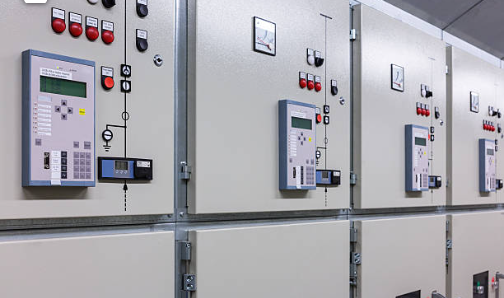

Un interruttore senza relè di protezione è un interruttore privo di intelligenza. La scelta dei sistemi di protezione, controllo e comunicazione è importante quanto la scelta dell'interruttore stesso.

I moderni relè di protezione numerica offrono funzionalità che vanno ben oltre la semplice protezione da sovracorrente e guasto a terra. Possono discriminare tra diversi tipi di guasto, archiviare registrazioni di forme d'onda per l'analisi post-evento e comunicare con SCADA a monte o sistemi di gestione dell'energia tramite IEC 61850, Modbus o altri protocolli. Per un ingegnere, specificare un relè con le giuste funzioni di protezione per l'applicazione (protezione motore, differenziale del trasformatore, gestione dell'alimentatore) è un compito che richiede la comprensione sia dell'apparecchiatura da proteggere che delle opzioni di configurazione del relè.

L'interfaccia di comunicazione è sempre più importante. Un pannello del quadro in grado di segnalare il proprio stato (posizione dell'interruttore, eventi di protezione, condizioni delle apparecchiature) riduce la necessità di ispezioni fisiche e consente una manutenzione basata sulle condizioni. Per un'utenza con centinaia di sottostazioni o un operatore di data center che gestisce più strutture, questa funzionalità riduce direttamente i costi operativi.

L'energia ausiliaria per la protezione e il controllo deve essere considerata attentamente. La maggior parte dei moderni relè di protezione e bobine di sgancio funzionano con alimentazione CC, in genere 110 V o 220 V CC, fornita da un sistema di batterie della stazione. La batteria, il caricabatterie e il pannello di distribuzione CC sono parte integrante dello schema di protezione. Se la batteria della stazione si guasta, i relè di protezione perdono potenza e gli interruttori non scattano in caso di guasto. Questo non è uno scenario ipotetico: ha causato incidenti nel mondo reale in cui un guasto non è stato risolto perché il sistema di protezione era spento.

Fattore sette: configurazione delle sbarre e architettura del sistema

La disposizione delle sbarre all'interno del quadro determina il modo in cui la potenza fluisce attraverso il sistema e il comportamento del sistema in caso di guasto di un componente.

Una sbarra singola è la configurazione più semplice ed economica. Tutti gli alimentatori in entrata e in uscita si collegano a un bus comune. Se il bus si guasta o si perde il singolo trasformatore in ingresso, tutti i carichi collegati perdono potenza. Questa configurazione è adatta laddove la conseguenza di un'interruzione totale è tollerabile.

Una sbarra collettrice sezionata aggiunge un interruttore automatico accoppiatore bus che può dividere il bus in due sezioni alimentate in modo indipendente. Se un trasformatore o una sezione del bus si guasta, l'accoppiatore si chiude e il trasformatore funzionante alimenta entrambe le sezioni. I carichi subiscono una breve interruzione durante il trasferimento. Questa è la configurazione più comune per installazioni di media complessità.

Una configurazione principale-connettore utilizza due sezioni bus indipendenti, ciascuna con il proprio interruttore principale e trasformatore in ingresso, con un congiuntore normalmente aperto tra di loro. Gli schemi di trasferimento automatico possono chiudere l'interruttore in pochi secondi dal rilevamento di una perdita di fornitura su entrambi i lati. Questa configurazione fornisce una maggiore affidabilità ed è standard per le strutture critiche.

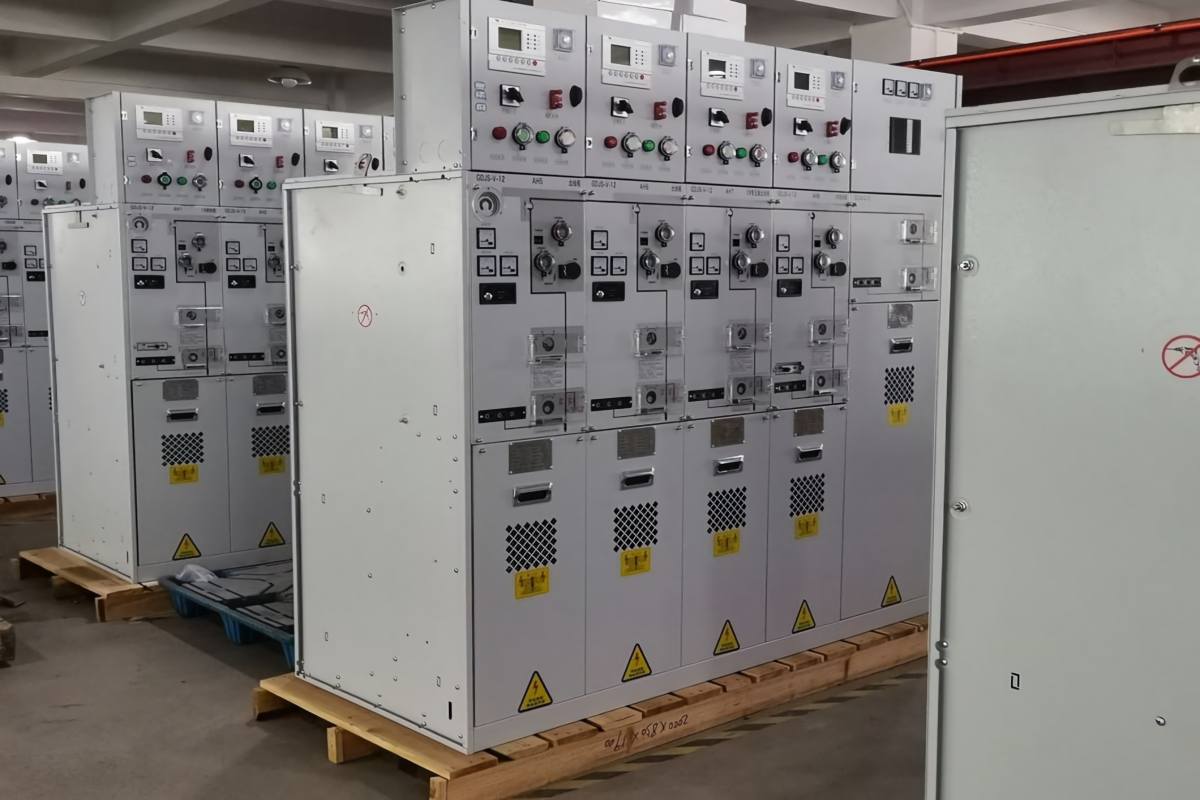

Una configurazione dell'unità principale ad anello collega più pannelli del quadro in un circuito chiuso. La potenza può fluire in entrambe le direzioni attorno all'anello. Un guasto nel cavo tra due pannelli qualsiasi può essere isolato senza interrompere l'alimentazione a nessun carico. Questa configurazione rappresenta lo standard per reti di distribuzione urbana, campus universitari e sistemi di collettori di parchi eolici.

La configurazione delle sbarre dovrebbe essere selezionata in base ai requisiti di affidabilità dell'impianto, non a una specifica predefinita riportata da un progetto precedente. Un'analisi dell'affidabilità che consideri il costo dei tempi di inattività, la probabilità di guasto dei componenti e il tempo necessario per la riparazione o la sostituzione fornisce una base razionale per questa decisione.

Fattore otto: conformità agli standard e documentazione

La prova di tipo secondo la norma IEC 62271-200 è il requisito minimo per i quadri di media tensione nei mercati internazionali. Ma "omologato" è un termine che viene usato in modo approssimativo. La domanda che gli ingegneri dovrebbero porre non è "questa apparecchiatura è stata sottoposta a prove di tipo" ma "puoi fornire i rapporti completi delle prove di tipo da un laboratorio indipendente accreditato IEC, proprio adesso?"

Un produttore che ha completato l'intero programma di test condividerà i certificati senza esitazione. Un produttore che usa frasi come "progettazione verificata secondo gli standard IEC" o "rapporti di prova in corso" sta comunicando che la documentazione non esiste ancora. Per i progetti in cui l'apparecchiatura verrà esaminata da un consulente o da un tecnico dei servizi pubblici, questa distinzione è importante.

Oltre alla prova di tipo, il pacchetto di documentazione che accompagna il quadro fa parte del prodotto. Rapporti di test di routine provenienti dalla fabbrica per ogni pannello. Una dichiarazione di conformità alle normative applicabili. Un elenco di riferimento delle installazioni. Per i progetti europei, documentazione attestante la conformità al regolamento UE sui gas fluorurati se l'apparecchiatura è priva di SF₆. Questi documenti dovrebbero essere disponibili in fase di gara, non dopo l'effettuazione dell'ordine. Un fornitore che non è in grado di fornirli in fase di richiesta difficilmente li produrrà tempestivamente in un secondo momento.

Fattore nove: capacità del produttore e supporto a lungo termine

Il quadro non è una merce. La capacità ingegneristica del produttore, la disciplina del controllo qualità e l'impegno a lungo termine nei confronti della linea di prodotti influiscono direttamente sulle prestazioni dell'apparecchiatura e sulla disponibilità di supporto per tutta la sua durata di servizio.

La qualità della produzione si manifesta in dettagli che non sono visibili in una brochure. La consistenza dei getti dei pali in resina epossidica. L'allineamento dei meccanismi del carrello estraibile. L'instradamento e l'etichettatura del cablaggio di controllo nello scomparto a bassa tensione. Si tratta di risultati dipendenti dal processo che riflettono la cultura produttiva del produttore, non solo la sua capacità di progettazione.

Il supporto a lungo termine è importante perché i quadri rimangono in servizio per decenni. La disponibilità dei pezzi di ricambio, il supporto tecnico per la configurazione dei relè di protezione e la capacità di fornire pannelli aggiuntivi che si adattino all'installazione esistente: queste sono considerazioni che diventano importanti anni dopo l'ordine iniziale.

Una visita in fabbrica dice a un ingegnere di più su un produttore di qualsiasi insieme di documenti. Camminando lungo la linea di produzione vengono rivelati gli strumenti, le procedure di test, i punti di controllo della qualità e il livello generale di organizzazione che determineranno la coerenza delle apparecchiature consegnate. Se una visita in fabbrica non è possibile, chiedere fotografie dettagliate della linea di produzione, delle strutture di prova e degli ordini recentemente completati fornisce informazioni utili.

Conclusione

La scelta dei quadri di media tensione richiede di guardare oltre la scheda tecnica e guardare al contesto applicativo, all'ambiente operativo, al quadro normativo e alle capacità del produttore. I parametri sulla targa sono il punto di partenza, non il traguardo.

Un ingegnere che ha definito i requisiti dell'applicazione, verificato i livelli di guasto, selezionato una tecnologia di isolamento che soddisfi le normative attuali e prevedibili, scelto la configurazione che supporta la filosofia di manutenzione della struttura, specificato i sistemi di protezione e comunicazione appropriati per l'installazione e qualificato un produttore con comprovata capacità di produzione e disponibilità della documentazione: quell'ingegnere ha svolto il lavoro che impedisce la comparsa di problemi cinque, dieci o venti anni dopo la messa in servizio.

COTENELE supporta gli ingegneri durante tutto il processo di specifica con quadri omologati, pacchetti di documentazione completi e accesso diretto al nostro team di ingegneri. I nostri interruttori automatici in vuoto e le unità principali ad anello esenti da SF₆ servono servizi pubblici, data center, sviluppatori di energia rinnovabile e acquirenti industriali in più continenti. Che tu abbia bisogno di una configurazione standard o di una soluzione personalizzata, forniamo i dati tecnici e il supporto applicativo per aiutarti a specificare con sicurezza.
