Meccanismo operativo dell'interruttore automatico di media tensione 33KV

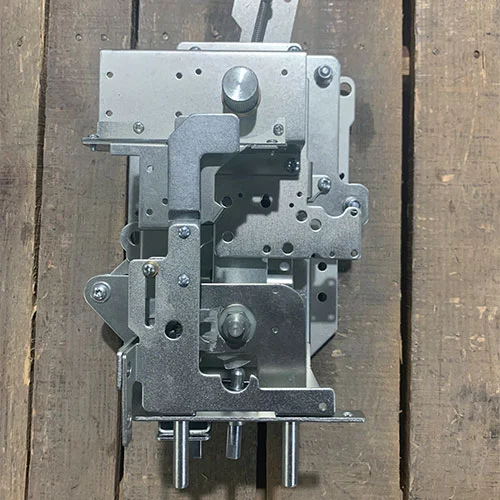

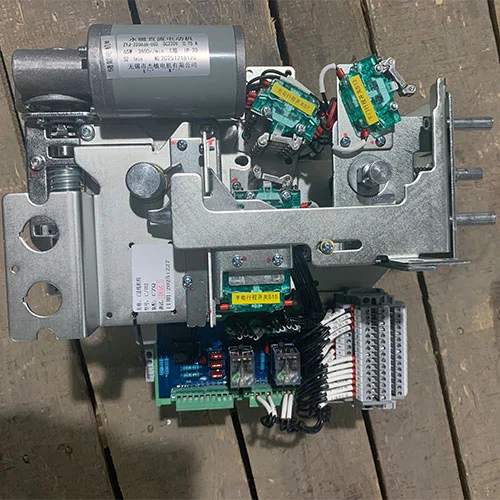

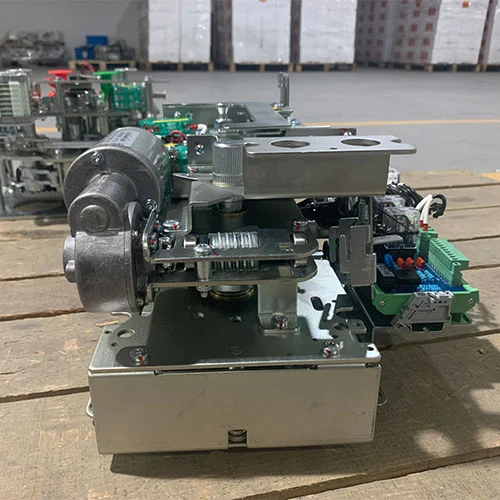

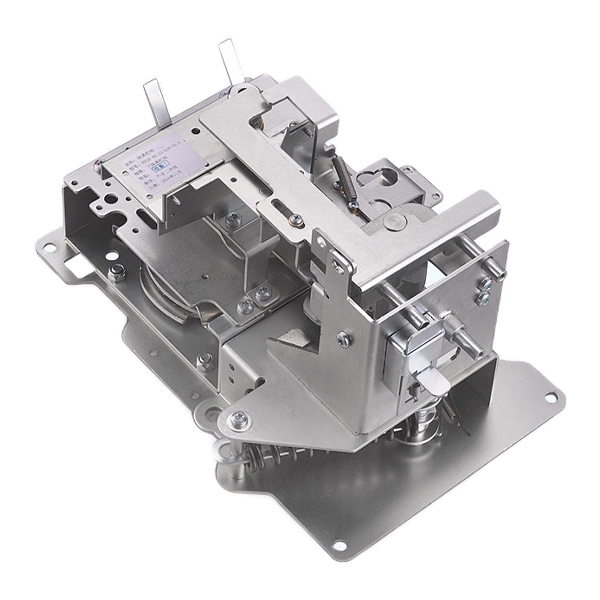

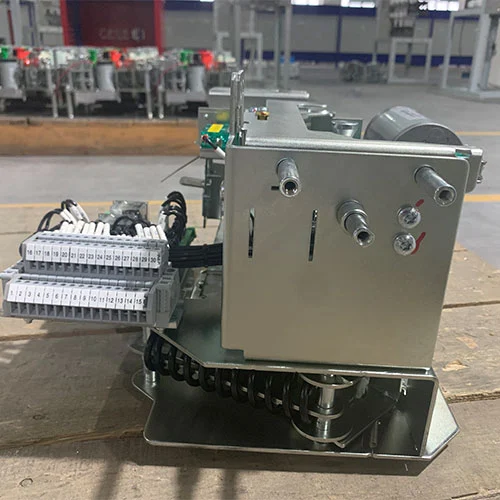

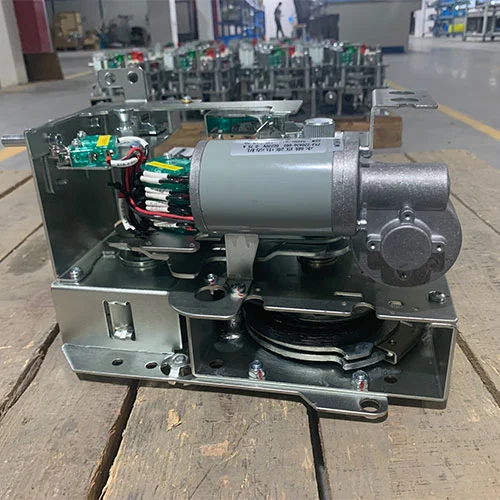

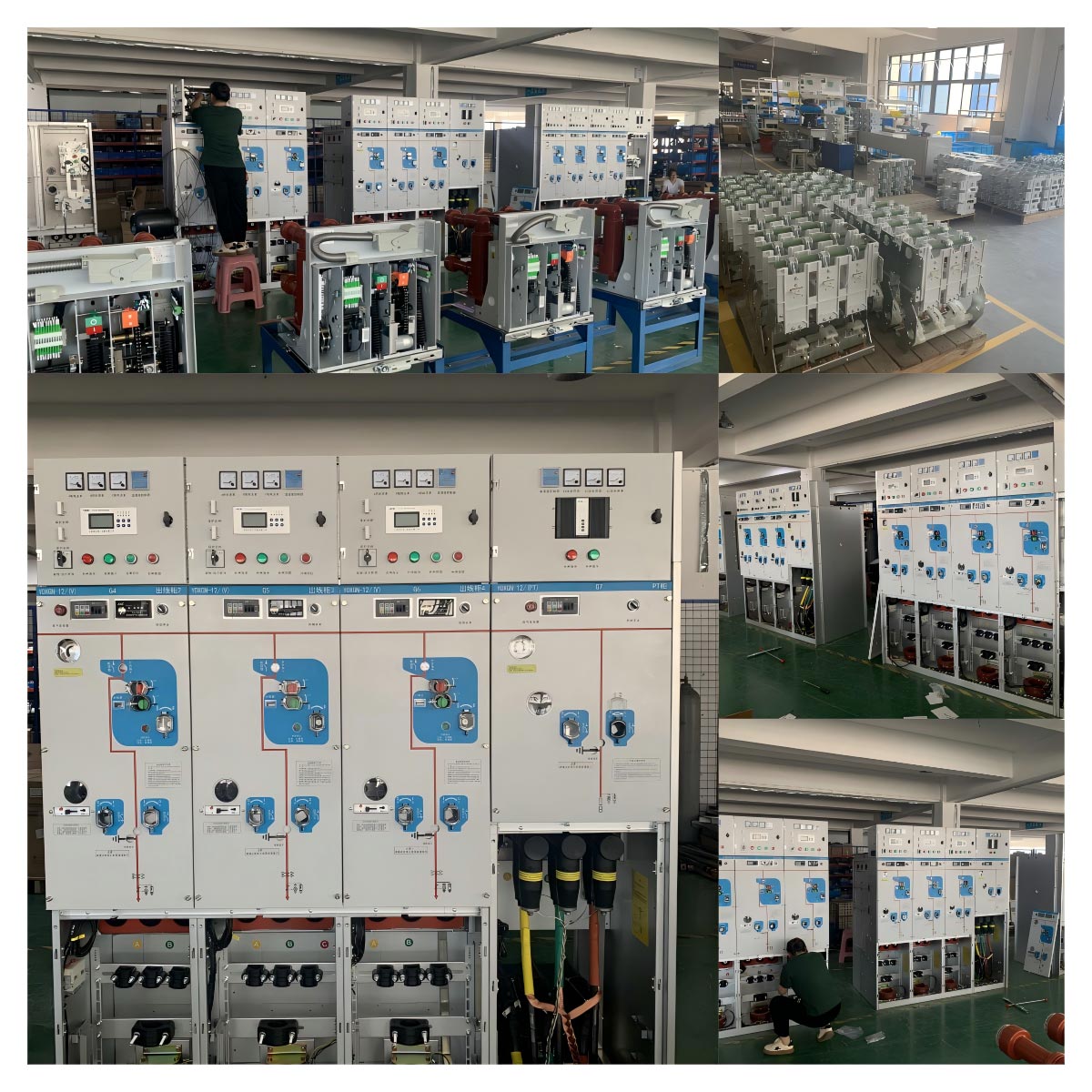

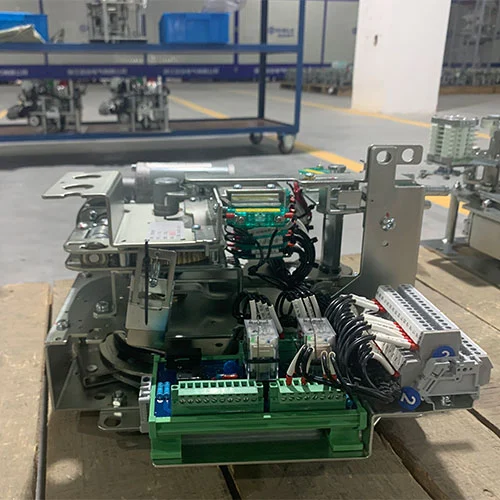

Il meccanismo operativo dell'interruttore automatico di media tensione KDCM-40.5/630-20-X 33 kV è un attuatore ad alta affidabilità progettato per sistemi di quadri da 12 kV–40,5 kV, comprese le unità principali ad anello (RMU), quadri isolati in gas (GIS) e quadri isolati in aria (AIS).

Progettato e prodotto da Cotenele International Trade (Wenzhou) Co., Ltd, questo meccanismo integra un sistema di accumulo di energia a doppia molla (molla di tensione di chiusura + molla di compressione di apertura), garantendo prestazioni di commutazione veloci, stabili e ripetibili in ambienti di distribuzione dell'energia impegnativi come sottostazioni, progetti di energia rinnovabile e reti industriali.

1. Vita meccanica superiore a 10.000 operazioni

2.Funzionamento stabile indipendente dalla velocità dell'operatore

3.Progettato per interruttori automatici in vuoto e SF₆

4.Comprovato in progetti di energia eolica, fotovoltaica, ferroviaria e mineraria

Modello del prodotto

Perché questo meccanismo è così cruciale nei progetti del mondo reale?

Nei sistemi di distribuzione dell'energia a media tensione, il meccanismo di comando determina direttamente l'affidabilità dell'interruttore.

I nostri progetti includono:

Sottostazioni 110kV

Centri di controllo dell'energia eolica offshore

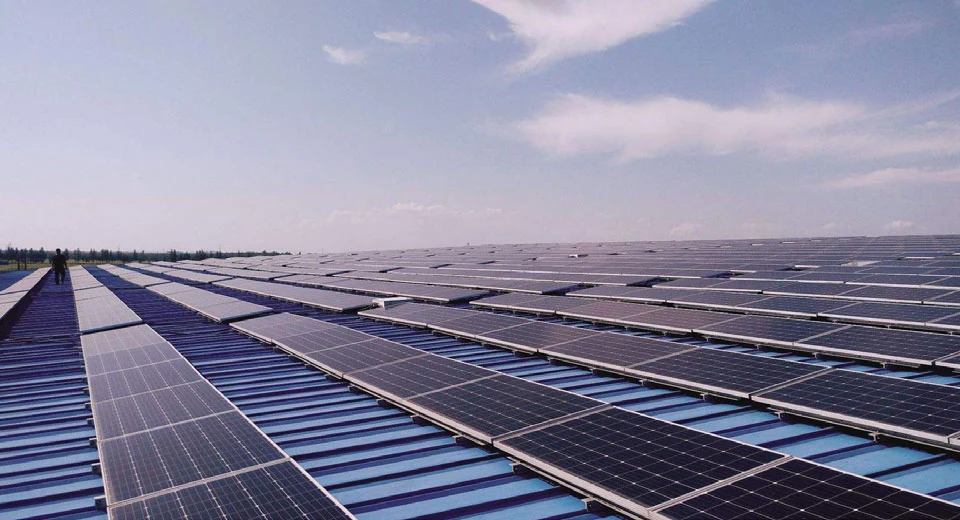

Impianti fotovoltaici su larga scala (a livello di GW)

Nella nostra passata esperienza di progetto, oltre il 70% dei guasti agli interruttori automatici sono legati a instabilità meccanica o ritardi operativi.

Pertanto, il nostro meccanismo operativo per interruttori automatici di media tensione da 33 kV si concentra sulle seguenti caratteristiche:

Risposta coerente ad alta velocità

Durata meccanica in caso di operazioni di commutazione frequenti

Meccanismi di interblocco di sicurezza per prevenire malfunzionamenti

Istruzioni per l'uso:

È molto importante per la sicurezza e la longevità dell'apparecchiatura il corretto funzionamento del meccanismo. Le seguenti istruzioni descrivono le procedure standard per il funzionamento manuale.

A. Accumulo di energia (ricarica)

Funzionamento manuale:Inserire la maniglia di azionamento dedicata nell'albero di ricarica situato nella parte inferiore destra del meccanismo. Ruotare la maniglia in senso orario e ruotare la maniglia quando si sente un "clic", quindi fermarsi. ciò significa che il dispositivo di accumulo dell'energia è bloccato. Si prega di verificare che l'indicatore "carica/scarica" ​​visualizzi lo stato di "carica".

Funzionamento elettrico:È necessario assicurarsi che il circuito di controllo secondario sia corretto e acceso per primo. Quando viene fornita alimentazione all'attuatore dell'interruttore, il motore funzionerà automaticamente. Arresta automaticamente una volta completata la ricarica.

B. Operazione di chiusura

Manuale:Premere con decisione il pulsante verde. La molla di chiusura rilascerà la sua energia, portando l'interruttore in posizione chiusa. Osservare l'indicatore meccanico sul meccanismo per confermare lo stato "Chiuso".

Elettrico:L'attuatore operativo fornirà segnali elettrici alla bobina elettromagnetica chiusa. Il pistone elettromagnetico colpirà la fibbia della serratura, ripristinando l'attuatore dell'interruttore e il processo è esattamente lo stesso del funzionamento manuale.

C. Operazione di apertura

Manuale:Premere con forza il pulsante rosso. L'apertura della molla rilascerà l'energia immagazzinata, facendo saltare l'interruttore in posizione aperta.

Elettrico:Inviare un segnale alla bobina del solenoide di apertura (sganciatore). L'interruttore si aprirà immediatamente.

Nota di conformità

Tutte le operazioni devono essere eseguite rispettando le sequenze di interblocco quando è presente un sezionatore. Il meccanismo operativo dell'interruttore automatico di media tensione da 33 KV è progettato per impedire operazioni che potrebbero portare a configurazioni di commutazione pericolose. Questa apparecchiatura è progettata in conformità con gli standard internazionali, inclusi GB1984 e GB/T1985, garantendo prestazioni e conformità di sicurezza nelle reti CA ad alta tensione.

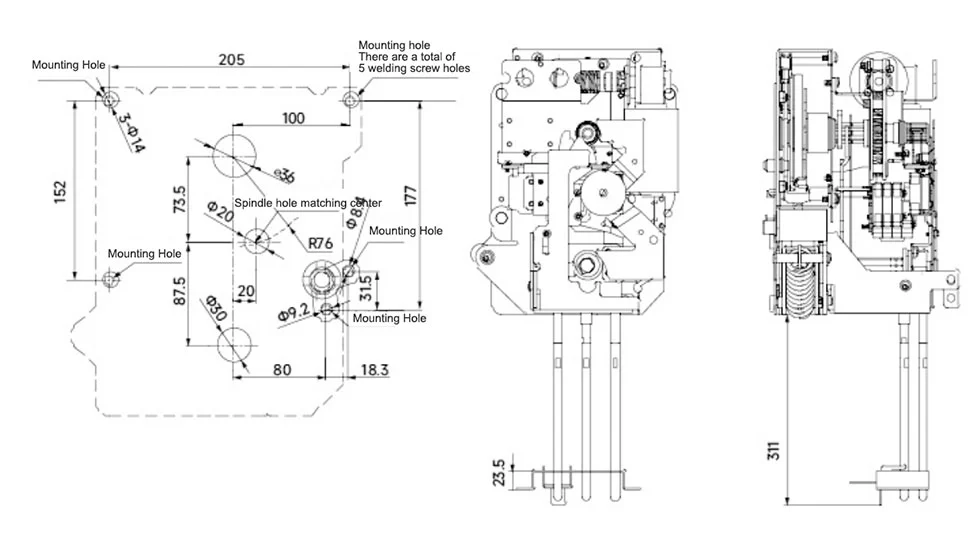

Aspetto e dimensioni

Conformità e standard

Questo meccanismo di funzionamento è progettato e testato in conformità con:

GB1984 – Interruttori automatici CA ad alta tensione

GB/T1985 – Sezionatori CA ad alta tensione

Abbinato alle certificazioni aziendali:

ISO9001 (Qualità)

ISO14001 (ambientale)

ISO45001 (Salute e sicurezza sul lavoro)

Applicazioni

Ampiamente usato in:

Sottostazioni elettriche (sistemi da 10 kV a 110 kV)

Energie rinnovabili (parchi eolici/solari)

Alimentazione ferroviaria e metropolitana

Impianti petrolchimici

Industria mineraria e pesante
