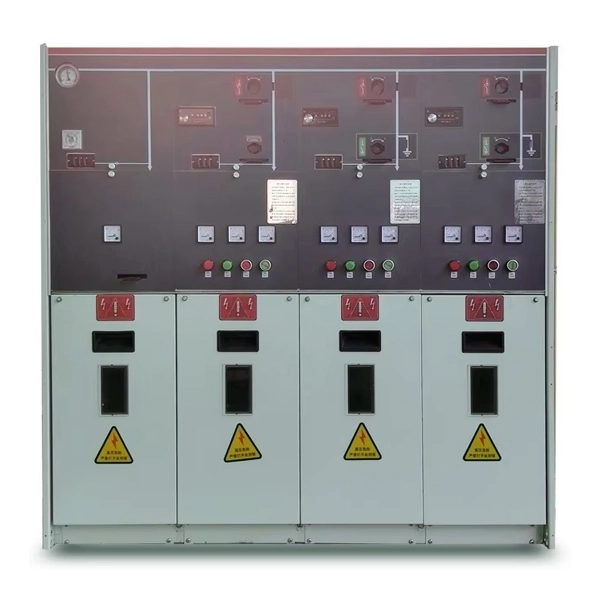

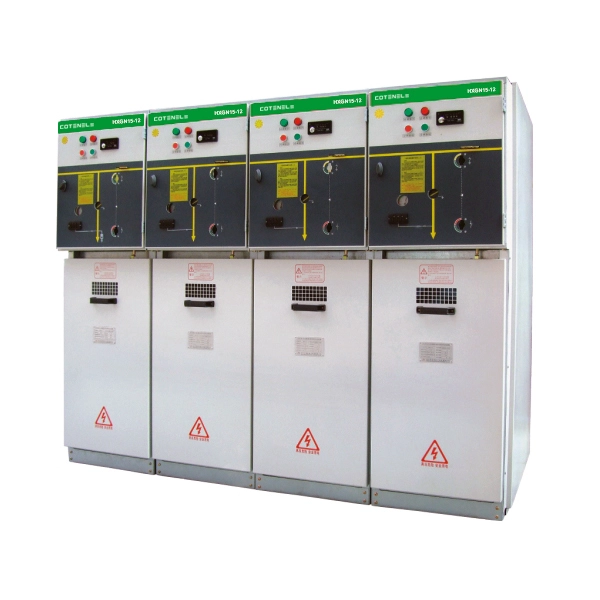

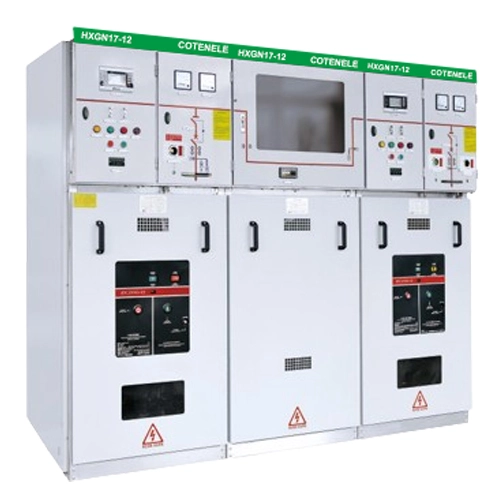

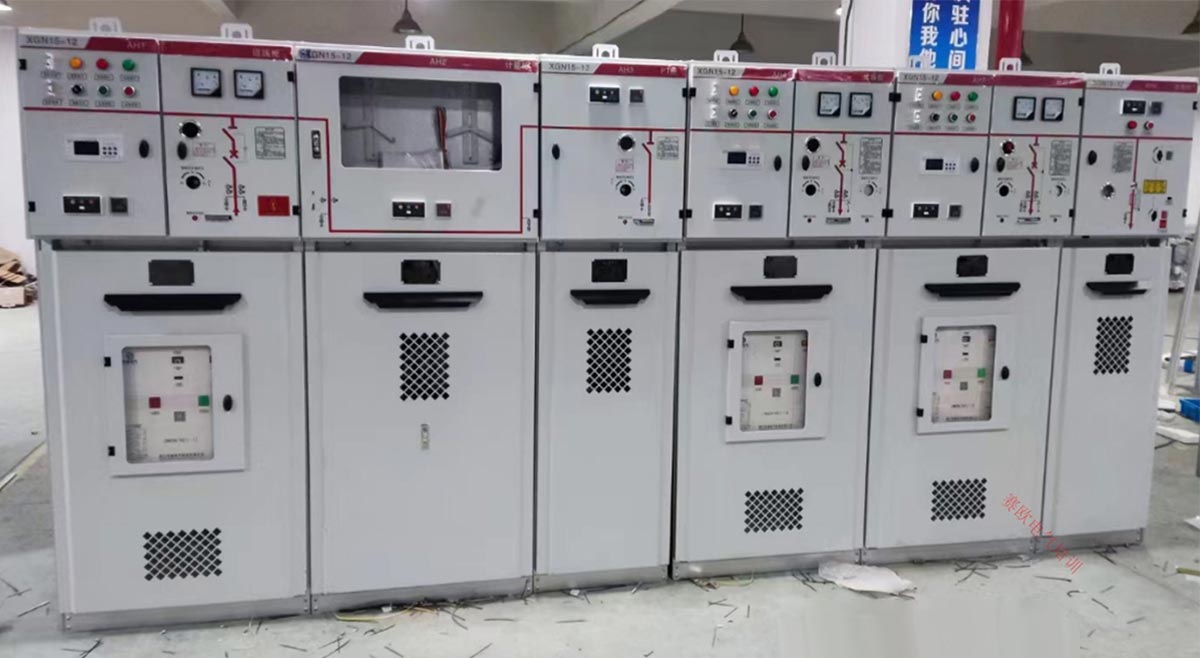

Pannelli MV dell'unità principale ad anello di media tensione da 11 KV

Cotenele è uno dei più importanti produttori di RMU in Cina, le unità principali ad anello compatte HXGN15-12 da noi prodotte sono molto popolari sul mercato. I pannelli MV dell'unità principale ad anello a media tensione HXGN15-12 11KV sono un'unità principale ad anello di tipo fisso, con chiusura in metallo, solitamente utilizzata per sistemi di distribuzione di energia trifase da 11 kV, 50 Hz. Questa RMU HXGN15-12 presenta le caratteristiche di una costruzione modulare con compartimenti separati per sbarre collettrici e quadri e un meccanismo di otturatore che isola il quadro quando si apre l'interruttore-sezionatore, garantendo così una manutenzione sicura. L'interruttore di carico di tipo puffer offre un'interruzione affidabile, mentre il meccanismo operativo (manuale o motorizzato) include un interblocco completo a "cinque prevenzioni". La disposizione trifase fronte-retro riduce al minimo l'ingombro. I componenti sono facili da sostituire e l'unità non presenta rischi di incendio o esplosione. È adatto per reti ad anello e applicazioni terminali, comprese le sottostazioni compatte.

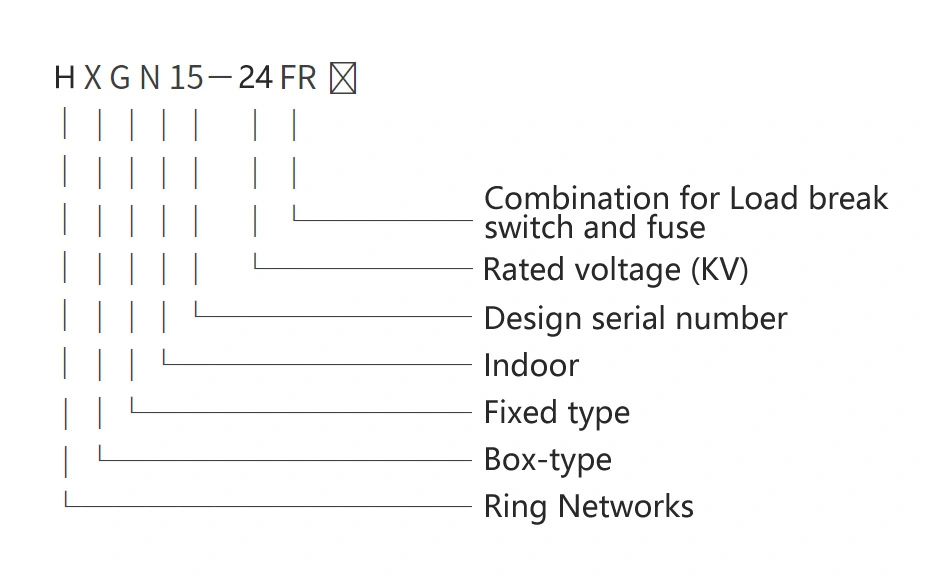

Modello e significati

Principali parametri tecnici

Principali parametri tecnici dell'RMU

Parametri del trasformatore di protezione con fusibile

Condizioni di lavoro

1.Temperatura ambiente:-25℃~+40℃;

2. Altitudine:Non superare i 1000 m sul livello del mare:

3.Umidità ambientale:UR media giornaliera ≤ 95%: UR media mensile ≤ 90%

4. Pressione del vapore acqueo:UR media giornaliera ≤ 2,2 kPa; UR media mensile ≤ 1,8 kPa;

5. Ambiente ambientale:nessun incendio, pericolo di esplosione, grave inquinamento, corrosione chimica e forti vibrazioni

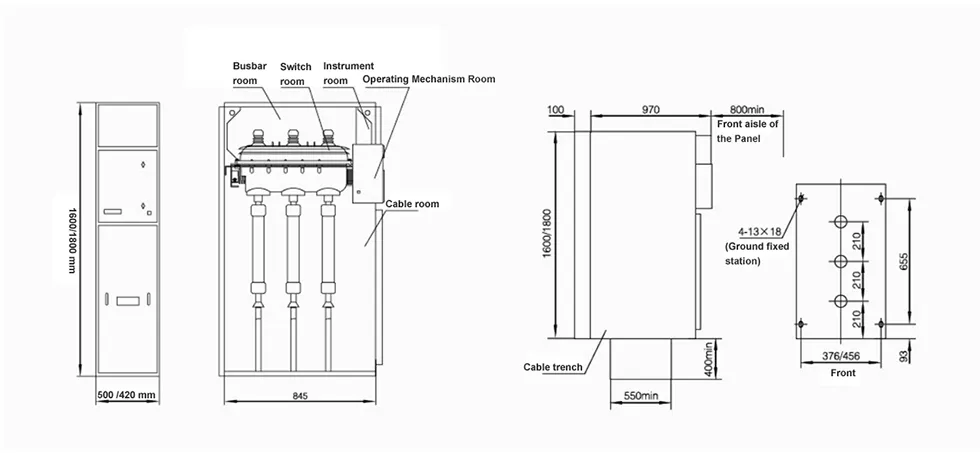

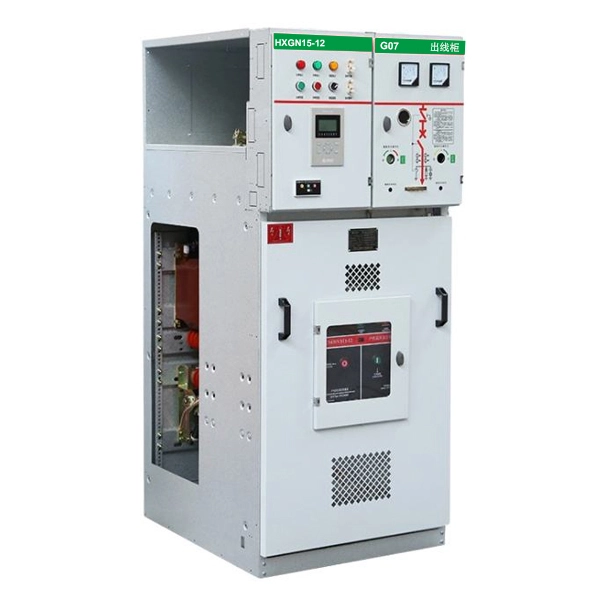

Struttura del prodotto

I pannelli MV dell'unità principale ad anello di media tensione HXGN15-12 11KV adottano una struttura di recinzione fissa con chiusura metallica. L'armadio è generalmente costruito con lamiere di acciaio di alluminio zincato rivettate ed è generalmente costituito da un'unità superiore e da un vano cavi inferiore.

L’unità è composta dai seguenti quattro scomparti funzionali:

Principio di funzionamento

1. Principio di estinzione dell'arco dell'interruttore principale

Interruttore di interruzione del carico SF6 RMU:Il guscio dell'interruttore è realizzato in resina epossidica e riempito con gas SF6, che funge sia da mezzo isolante che da spegnimento dell'arco. Durante il processo di apertura, un meccanismo di tipo puffer genera un flusso di gas che spegne l'arco, garantendo prestazioni di interruzione stabili e affidabili.

Interruttore di interruzione del carico a vuoto RMU:Utilizza un'ampolla in vuoto, dove l'elevata rigidità dielettrica del vuoto spegne l'arco. Questa versione offre i vantaggi di nessun rischio di incendio o esplosione e di una lunga durata elettrica.

2. Principio di protezione della combinazione interruttore-fusibile

L'interruttore sotto carico può essere combinato con fusibili. Quando un fusibile di fase si brucia, il suo percussore attiva un meccanismo di collegamento che apre l'interruttore di carico, fornendo un'interruzione con una sola operazione della corrente di cortocircuito per proteggere il trasformatore.

3. Principio di alimentazione della rete ad anello

Le unità principali ad anello possono essere combinate e ampliate in modo flessibile per formare alimentatori di rete ad anello. Se una linea in ingresso si guasta, l'altra linea in ingresso può mantenere l'alimentazione, garantendo il funzionamento continuo dei rami utente.

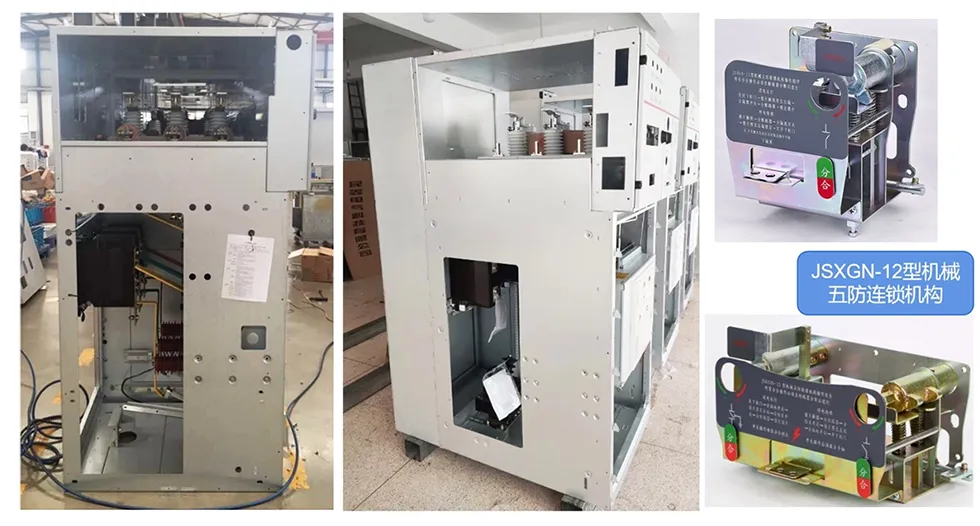

4. Meccanismo di interblocco di sicurezza

I quadri MT dell'unità principale ad anello di media tensione da 11 kV sono dotati di un dispositivo di interblocco meccanico completo "cinque prove". Ad esempio, lo sportello può essere aperto solo dopo che l'interruttore del carico è aperto e l'interruttore di terra è chiuso; l'interruttore di carico non può essere chiuso quando lo sportello è aperto.

Perchè scegliere Cotenele?

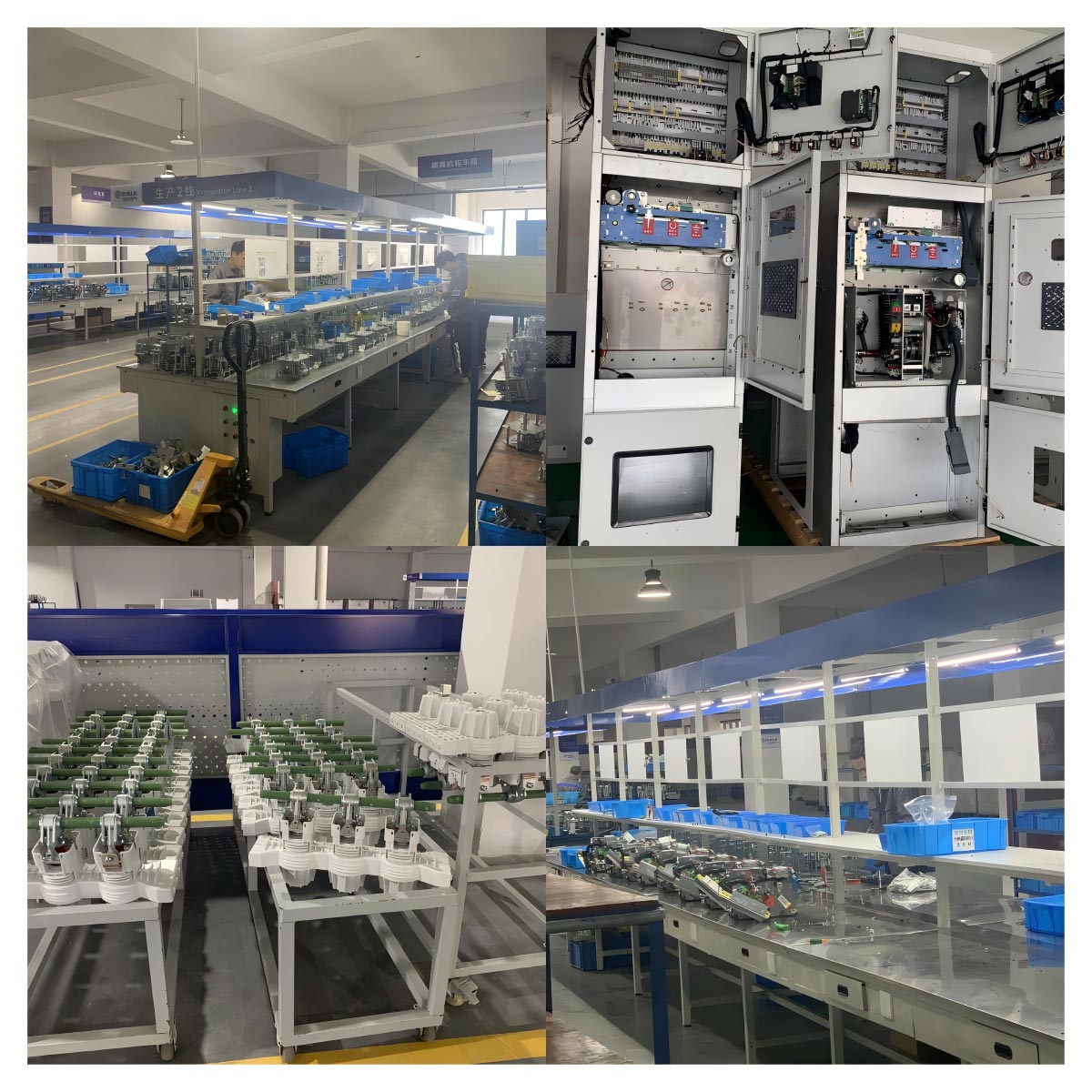

Cotenele International Trade (Wenzhou) Co., Ltd. è un produttore ed esportatore orientato alla tecnologia che combina una fabbrica di proprietà di 30.000 m² con anni di accumulo tecnologico in componenti principali di quadri da 12 kV a 40,5 kV.

Abbiamo investito molti sforzi nella ricerca e nello sviluppo di quadri elettrici isolati in gas, quadri elettrici ecologici e quadri isolati in aria, e disponiamo anche di una linea di prodotti completa che comprende unità principali ad anello, sottostazioni prefabbricate, trasformatori, interruttori automatici, sezionatori e altri prodotti. I nostri prodotti servono settori esigenti come quello energetico, ferroviario, petrolchimico, metropolitano, edile, dell'acciaio e del carbone.

Supportati dalle certificazioni ISO9001, ISO14001 e ISO18001, implementiamo completamente la gestione ERP e abbiamo raggiunto importanti progressi nella protezione ambientale, nel design compatto, nell'intelligenza e nel funzionamento esente da manutenzione.

Con sede nella "capitale elettrica" ​​cinese (Liushi, Yueqing), non siamo solo un produttore ma un fornitore integrato di alta qualità di componenti completi di media tensione. Il nostro team si muove al passo con i tempi, impegnato a fornire i migliori prodotti e il miglior servizio. Contattaci per provare affidabilità, innovazione e supporto completo.

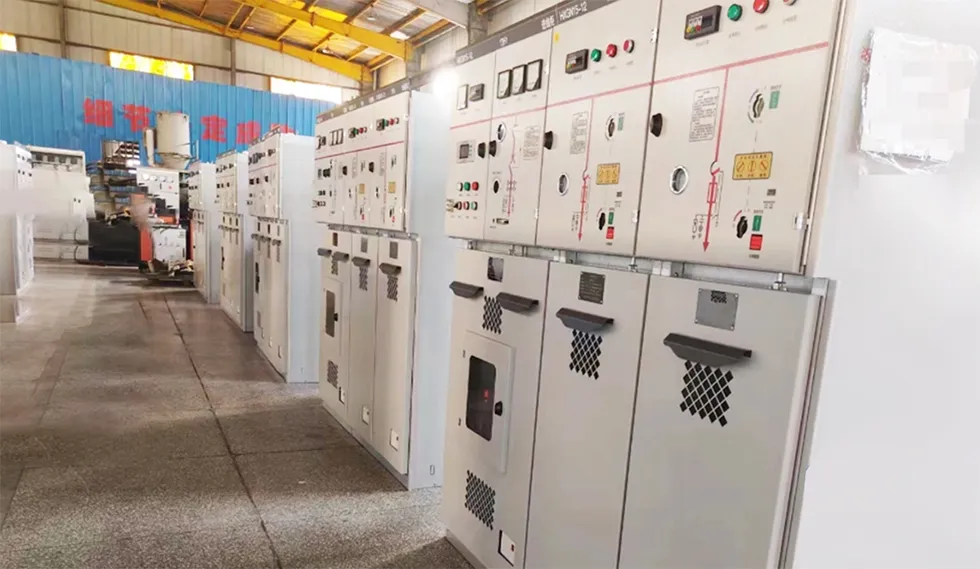

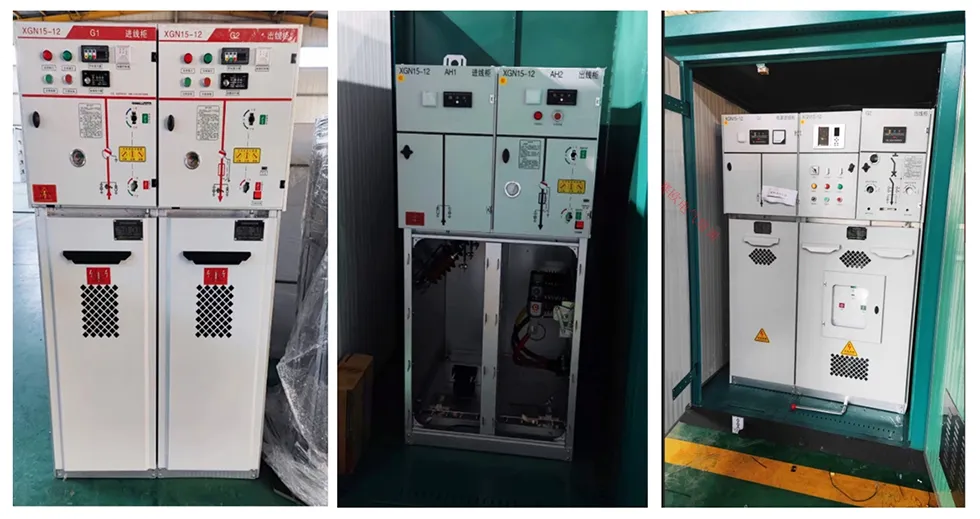

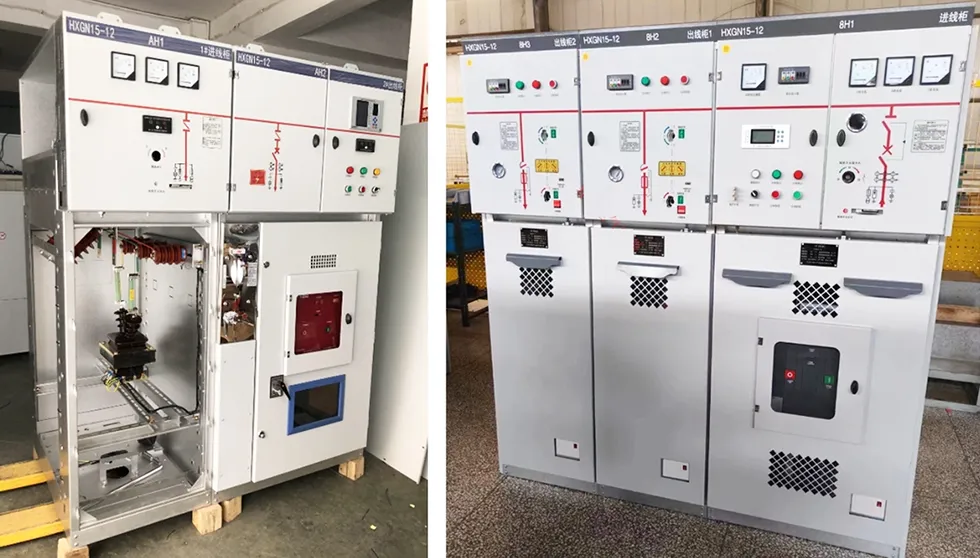

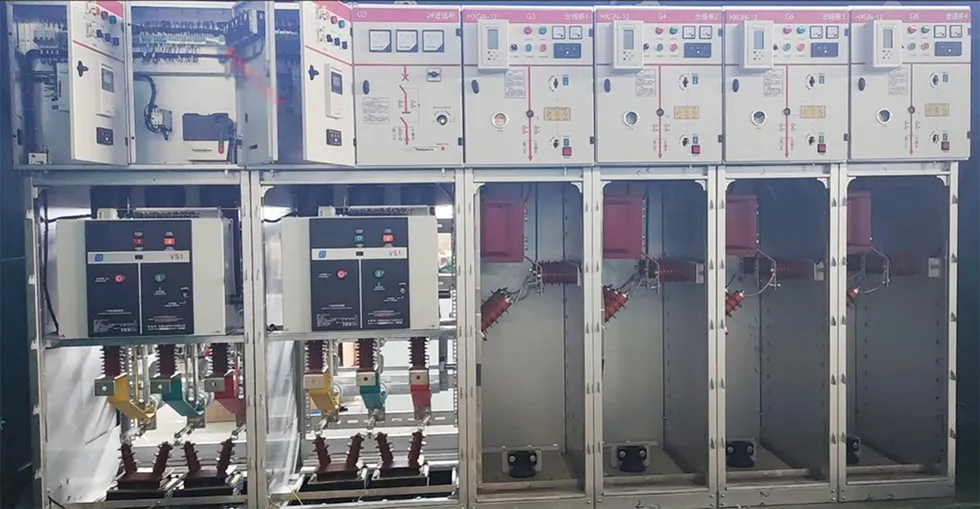

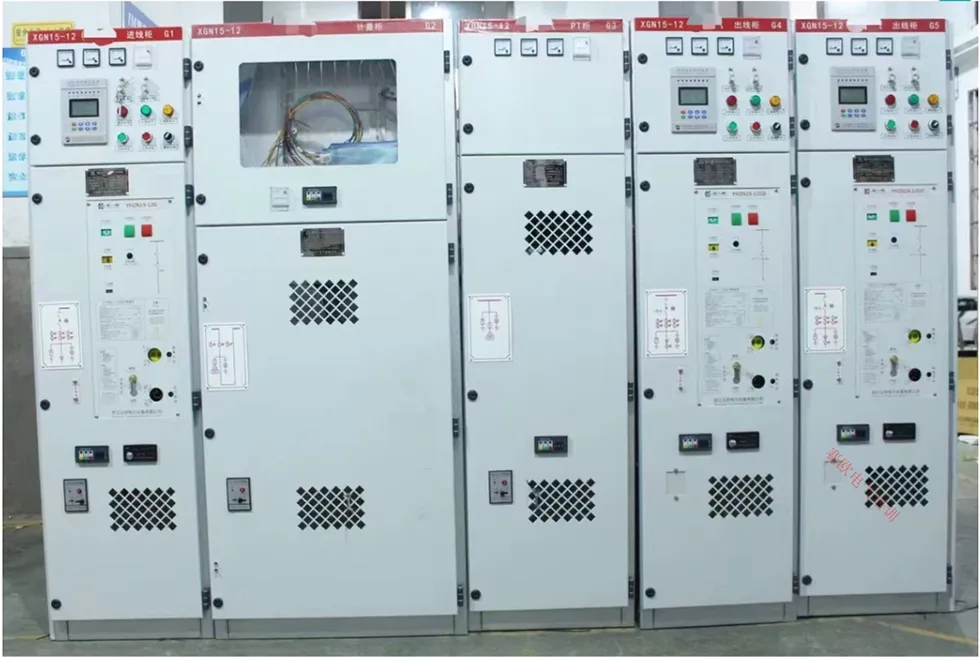

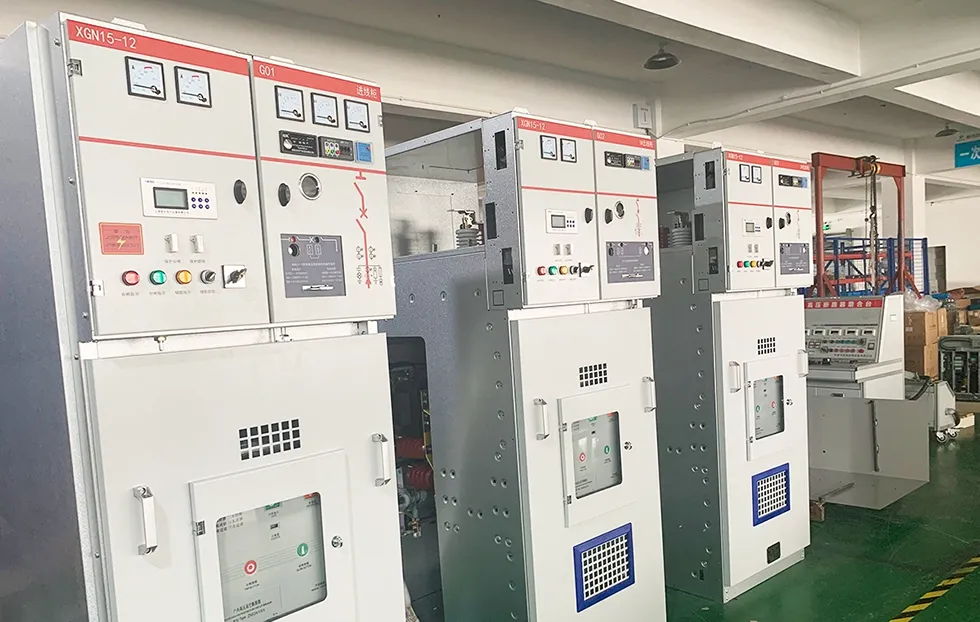

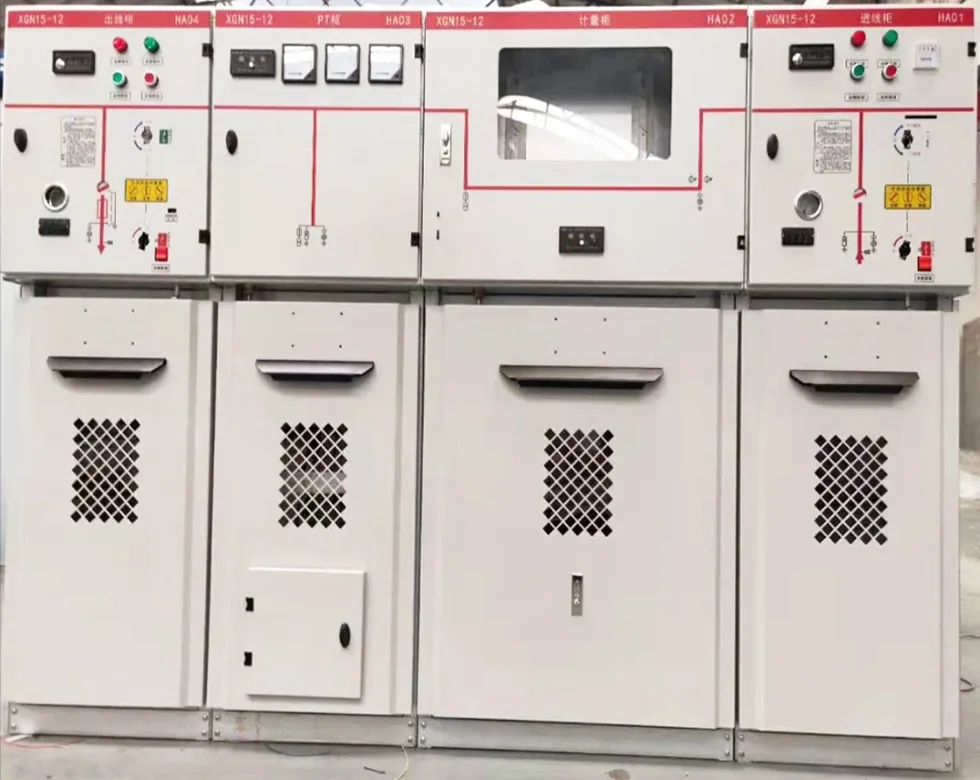

Spettacoli di prodotti
