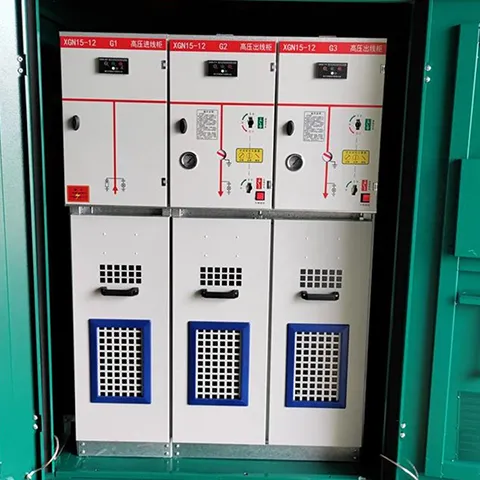

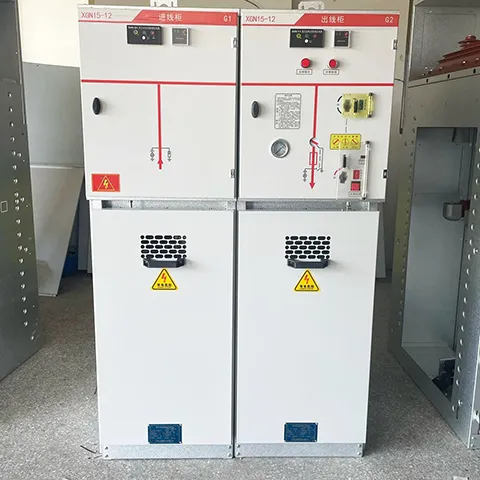

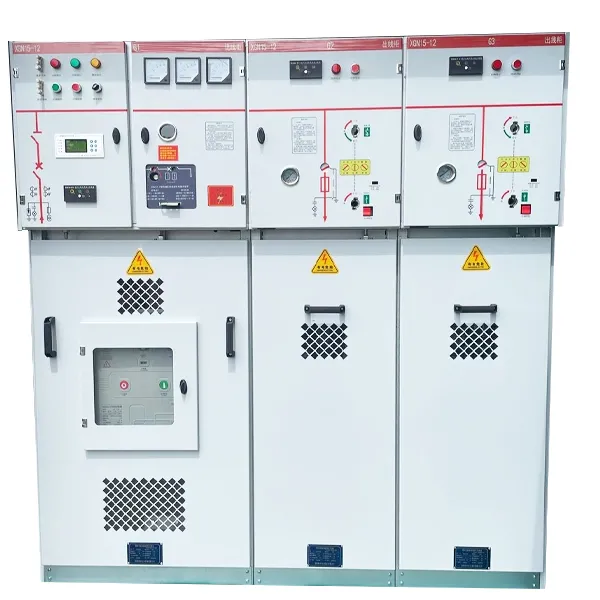

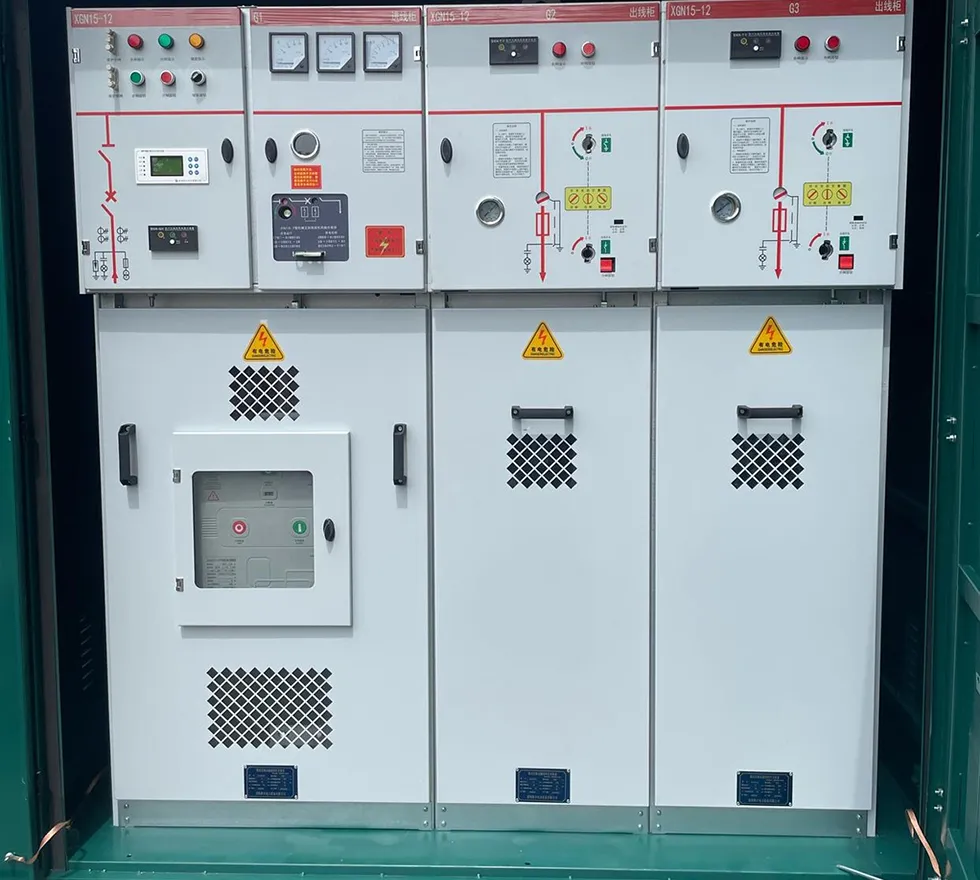

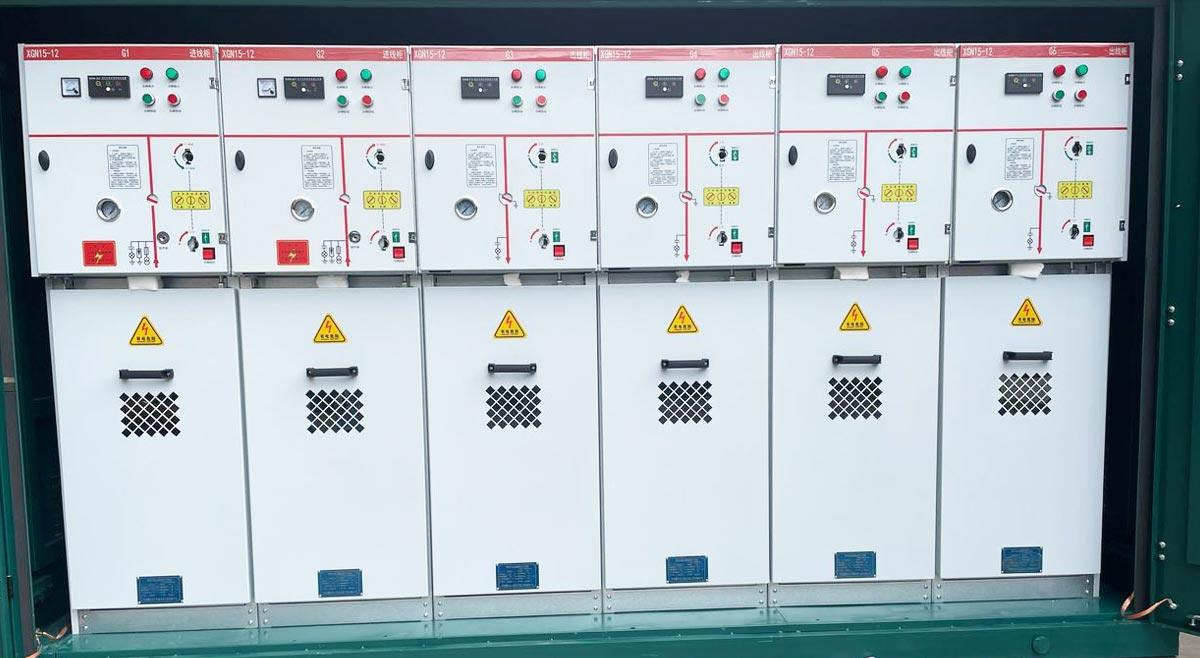

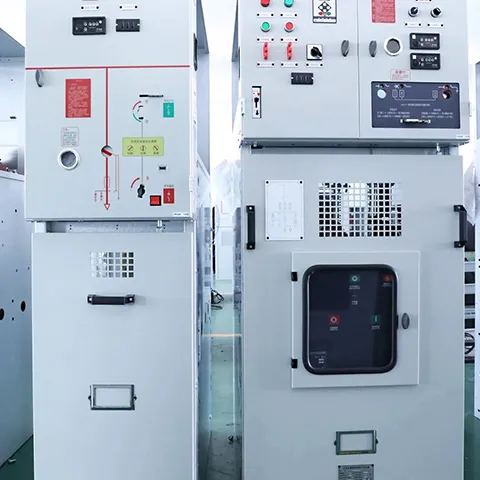

Pannello RMU dell'unità principale ad anello di media tensione da 22 KV

L'unità principale ad anello è uno dei prodotti principali fabbricati da Cotenele, siamo in grado di fornire RMU con tensione compresa tra 3,6 kv e 40,5 kv. Il pannello RMU dell'unità principale ad anello a media tensione serie XGN15-24 da 22 KV è progettato per sistemi di distribuzione dell'alimentazione trifase CA 50 Hz con una tensione nominale di 24 kV. L'intero armadio dell'unità principale dell'anello utilizza l'isolamento dell'aria per il sistema di sbarre. Sviluppato per le moderne reti di distribuzione, XGN15-24 RMU è una soluzione di quadri con custodia metallica compatta, espandibile e scalabile adatta per applicazioni di automazione della distribuzione. Il prodotto è pienamente conforme agli standard IEC 62271-200 e soddisfa i requisiti dei progetti di rinnovamento della rete elettrica urbana e di distribuzione dell'energia industriale.

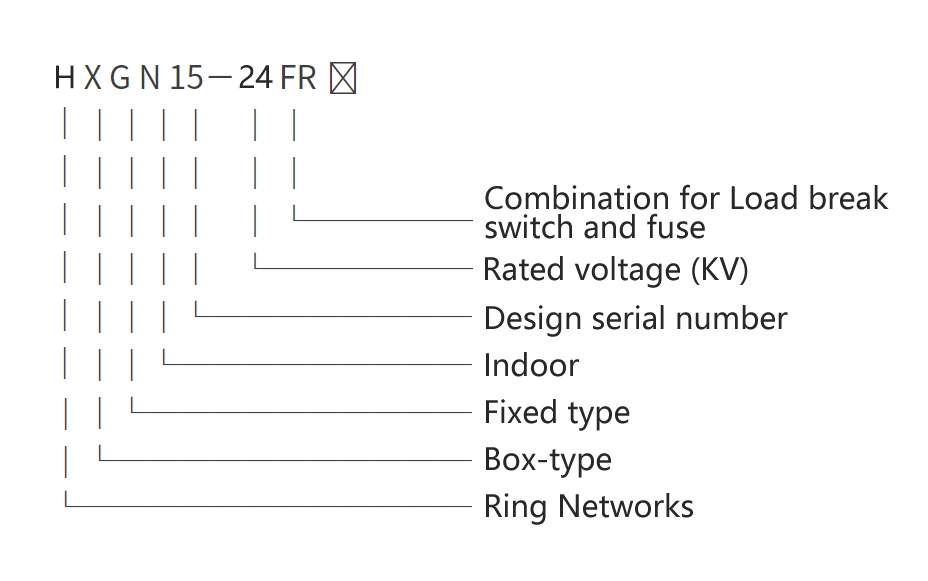

Modello e significati

Condizioni di lavoro

1. Intervallo di temperatura ambiente:Il limite superiore è +40 °C e il limite inferiore è –25 °C. La temperatura media misurata nell'arco di 24 ore non deve superare +35 °C.

2. Umidità relativa:L'umidità relativa media giornaliera non supera il 95%, mentre l'umidità relativa media mensile rimane inferiore al 90%.

3. Altitudine:L'altitudine non superiore a 1 000 m sul livello del mare.

4. Aria condizionata:L'aria circostante non è contaminata in modo significativo da polvere, fumo, gas corrosivi o infiammabili, vapore o nebbia salina.

5. Vibrazioni e condizioni sismiche:Le vibrazioni esterne o i movimenti del terreno che si originano sono trascurabili e non hanno alcun effetto misurabile sull'attrezzatura.

Parametri tecnici

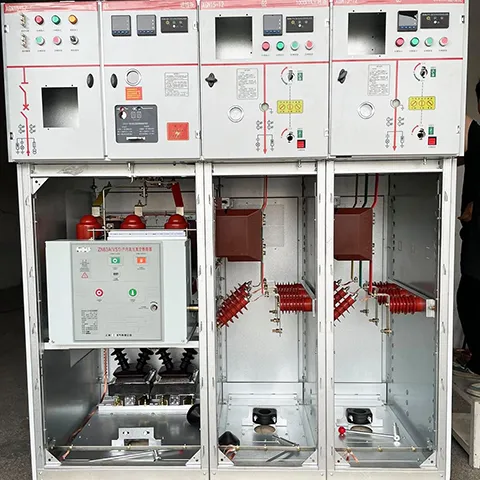

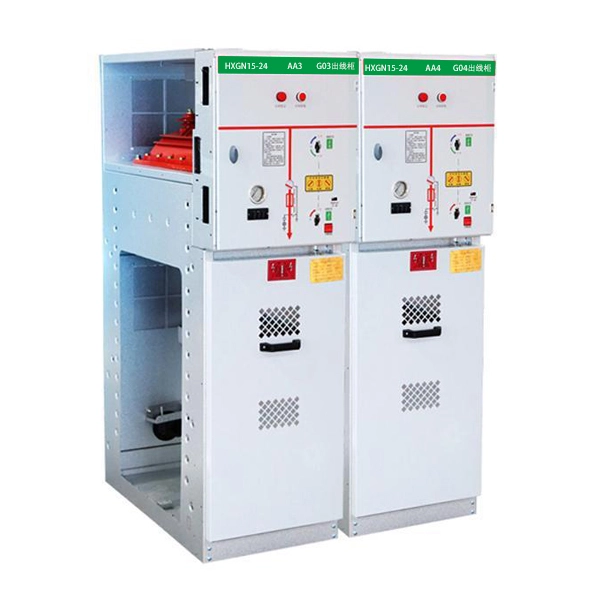

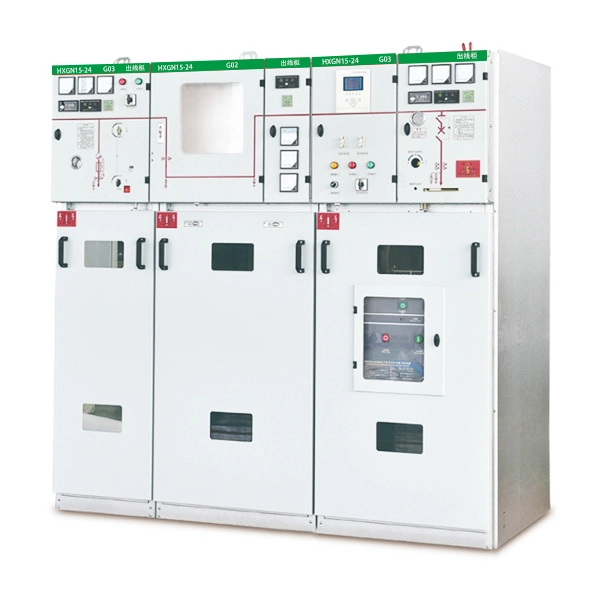

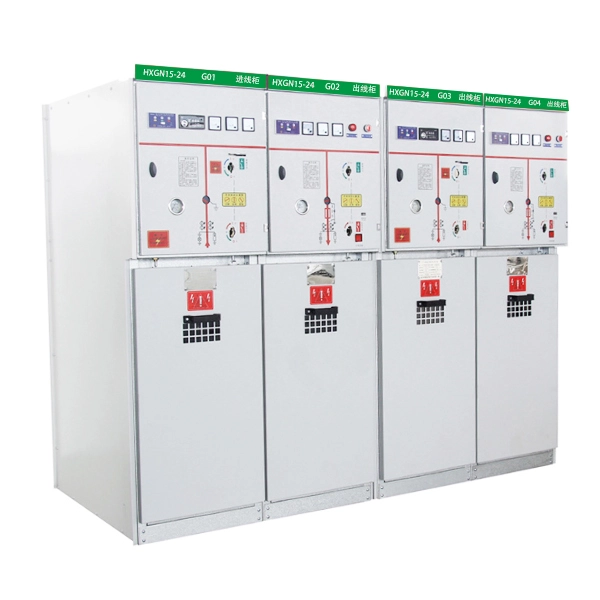

Struttura del prodotto XGN15-24

Il pannello RMU dell'unità principale ad anello di media tensione XGN15-24 22KV è composto da quattro scomparti funzionali principali, ogni scomparto ha ruoli diversi all'interno del quadro:

1. Vano sbarre

La cella sbarre si trova nella parte superiore dell'unità principale dell'anello. Le sbarre principali sono collegate tra loro e attraversano l'intero corpo dell'unità principale dell'anello. Il ruolo principale di questo compartimento è la raccolta e la distribuzione efficiente dell'energia tra più unità interconnesse.

2. Vano interruttore di carico (vano interruttore principale)

Gli interruttori-sezionatori (come FLN36-24 o FLN56) sono solitamente installati in questo compartimento come quadro principale. Il guscio dell'interruttore-sezionatore è realizzato in resina epossidica e riempito con gas esafluoruro di zolfo come mezzo isolante. C'è una finestra di osservazione sulla shell. Inoltre, a seconda delle esigenze del cliente, il vano può essere dotato anche di un densimetro del gas esafluoruro di zolfo o di un densimetro del gas con contatti di allarme.

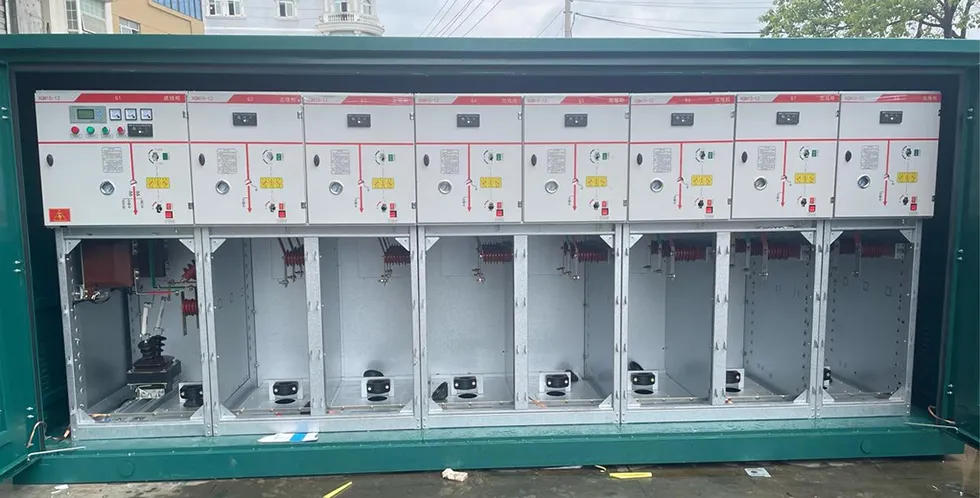

3. Vano cavi

Gli scomparti cavi solitamente hanno spazio sufficiente per un facile collegamento dei cavi. Sia i cavi unipolari che quelli tripolari possono essere collegati tramite semplici terminazioni di cavo non schermate. In questo compartimento possono essere installati anche altri componenti come parafulmini, trasformatori di corrente e interruttori di terra. Sono presenti finestre di osservazione e dispositivi di interblocco di sicurezza sulla porta dello scomparto, mentre la piastra inferiore comprende un coperchio sigillante, serracavi di dimensioni adeguate e telai di supporto. Per l'installazione del cavo, la piastra inferiore e il telaio anteriore vengono smontati.

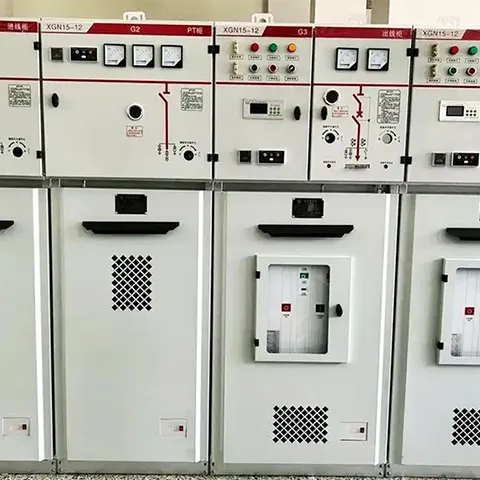

4. Compartimento di controllo a bassa tensione

Lo scomparto di bassa tensione svolge sia il ruolo di sistema di interblocco che quello di pannello di controllo. Al suo interno è presente un meccanismo di azionamento a molla con indicatore di posizione e dispositivi di interblocco meccanico. Lo scomparto può anche essere dotato di contatti ausiliari, bobine di sgancio, meccanismi di sgancio di emergenza, display capacitivi, serrature a chiave e dispositivi di comando elettrici. Se necessario, l'intero compartimento a bassa tensione può essere sostituito; questo design di modularizzazione può migliorare la manutenibilità.

5. Meccanismi di interblocco

Lo scomparto di bassa tensione è dotato di un sistema di interblocco meccanico a cinque posizioni per impedire una sequenza di funzionamento errata. Questo design ad incastro completo garantisce la sicurezza del funzionamento.
