Come valutare la qualità dei quadri di media tensione prima dell'acquisto?

Introduzione: la qualità si guadagna prima della consegna, non la si scopre dopo

Un quadro di media tensione appare impressionante in una brochure. L'involucro in acciaio inossidabile brilla. Le specifiche sulla scheda tecnica spuntano tutte le caselle giuste. Ma la differenza tra un pannello che funziona in modo affidabile per 30 anni e uno che genera richiamate, tempi di inattività e costosi retrofit non è visibile su un PDF. È integrato nel processo di produzione, nella disciplina dei test e nelle decisioni ingegneristiche prese molto prima che l'apparecchiatura raggiunga il sito del progetto.

Per i professionisti degli approvvigionamenti, i consulenti tecnici e i gestori delle risorse, valutare la qualità dei quadri prima dell'acquisto non significa verificare che la targhetta corrisponda all'ordine. Si tratta di determinare se il produttore dispone dei processi, della capacità di test e della cultura della qualità per fornire apparecchiature che funzioneranno come promesso per tutta la loro vita utile.

Questo articolo fornisce un quadro strutturato per valutare la qualità dei quadri di media tensione prima dell'emissione di un ordine di acquisto. Copre le aree più importanti, dalla capacità di produzione in fabbrica e la verifica dei test di tipo alla qualità dei componenti e alla disciplina della documentazione, e spiega cosa cercare in ciascuna.

1. Inizia con la fabbrica, non con la scheda tecnica

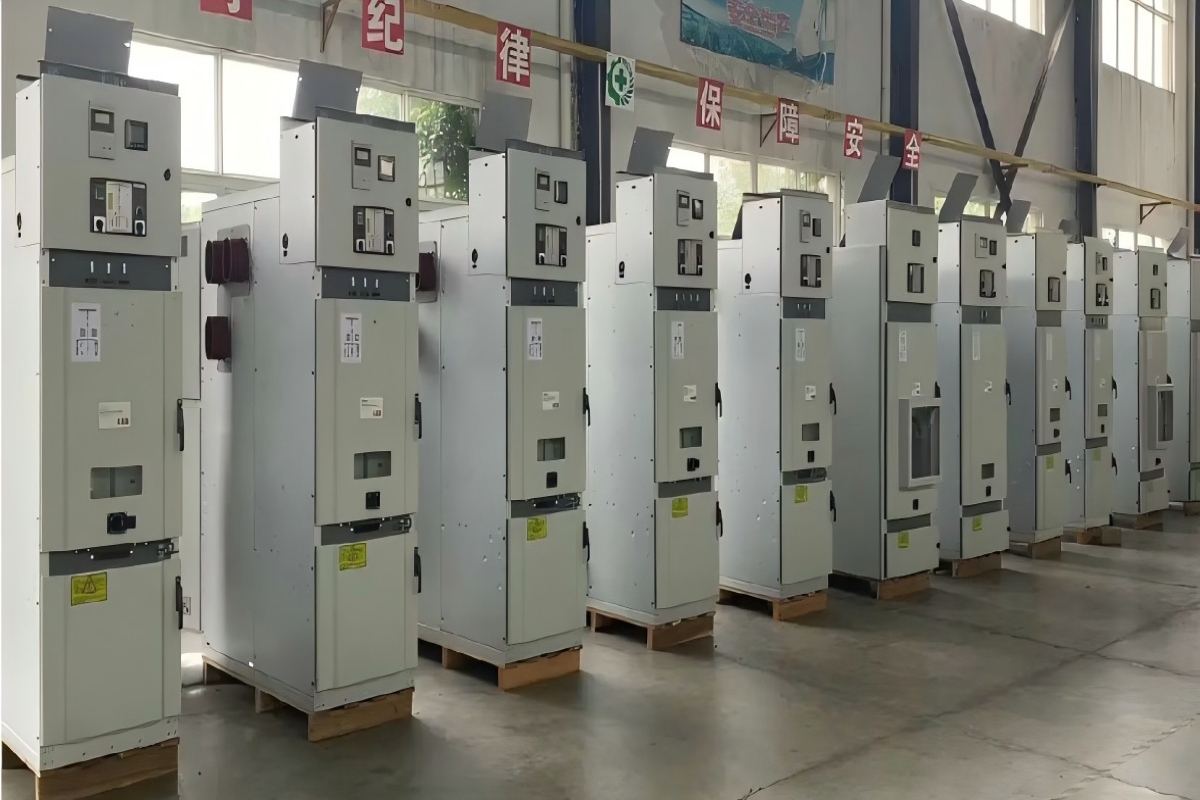

Il passo più rivelatore nella valutazione della qualità di un quadro è vedere dove e come è realizzato. Una visita in fabbrica dice di più sulla capacità di qualità di un produttore di quanto qualsiasi insieme di documenti possa trasmettere. Se una visita non è possibile, la soluzione migliore è richiedere fotografie e video dettagliati della linea di produzione, delle strutture di prova e degli ordini completati di recente.

Quando valuti una fabbrica, concentrati sugli indicatori di processo piuttosto che sulle impressioni. Il reparto di produzione è organizzato in postazioni di lavoro chiaramente definite oppure i pannelli vengono assemblati in modo casuale? I lavoratori utilizzano chiavi dinamometriche con impostazioni calibrate o i bulloni vengono serrati al tatto? I componenti in entrata (interruttori sotto vuoto, poli in resina epossidica, relè di protezione) sono conservati in condizioni controllate e tracciabili fino ai rispettivi fornitori? Questi dettagli del processo sono indicatori della qualità del prodotto finito.

La produzione di quadri di media tensione di COTENELE segue sequenze di produzione definite con controlli di qualità in-process in ogni fase. I poli in resina epossidica per interruttori automatici in vuoto vengono fusi internamente utilizzando apparecchiature automatiche di gelificazione a pressione. I serbatoi in acciaio inossidabile per RMU senza SF₆ sono saldati, sottoposti a test di tenuta e sigillati in condizioni controllate. I pannelli finiti vengono sottoposti a test di routine prima di lasciare la fabbrica.

2. Verifica del test di tipo: in modo completo e indipendente

Le prove di tipo secondo la norma IEC 62271-200 costituiscono il fondamento della garanzia della qualità dei quadri. Dimostra che il progetto può resistere alle sollecitazioni elettriche, meccaniche e termiche che incontrerà durante il servizio. Ma "omologato" è un termine che nel settore viene utilizzato in modo impreciso. La domanda da porre a un produttore non è "questa apparecchiatura è stata omologata?" Si tratta di "puoi fornire i rapporti completi delle prove di tipo da un laboratorio indipendente accreditato IEC, proprio adesso?"

Un programma di prove di tipo per quadri di media tensione comprende prove di interruzione e chiusura di cortocircuito, prove di corrente di breve durata, prove di aumento della temperatura, prove dielettriche e prove sull'arco interno. Ciascuno di questi deve essere eseguito sulla configurazione specifica del pannello e sulla combinazione di moduli offerti. Un produttore che ha completato l'intero programma fornirà i rapporti senza esitazione. Un produttore che utilizza frasi come "progettazione verificata secondo gli standard IEC" o "rapporti di prova in corso" segnala che la documentazione non esiste ancora.

Al di là dell'esistenza dei rapporti, rivederne la portata. Confermare che la configurazione testata corrisponda alla configurazione citata. Verificare che il valore di cortocircuito, la classificazione dell'arco interno e la classe di resistenza meccanica soddisfino i requisiti del progetto. Verificare che il laboratorio di prova sia veramente indipendente e accreditato IEC, non una struttura interna.

COTENELE fornisce certificati di prova di tipo IEC 62271-200 provenienti da laboratori terzi accreditati ad ogni presentazione di gara. I rapporti coprono l'intera sequenza del test e li forniamo prima che venga effettuato l'ordine, non dopo.

3. Esaminare i componenti principali di commutazione e isolamento

L'ampolla in vuoto e il sistema di isolamento costituiscono il cuore di qualsiasi quadro di media tensione. La qualità di questi componenti determina l'affidabilità, il profilo di manutenzione e la durata dell'apparecchiatura.

Per gli interruttori automatici in vuoto, l'ampolla in vuoto è il componente più critico. Valutare l'origine dell'interruttore e il pedigree di produzione. È prodotto da un produttore riconosciuto con esperienza nelle applicazioni di media tensione? Quale materiale di contatto viene utilizzato: il rame-cromo è lo standard del settore per la sua combinazione di conduttività e resistenza all'erosione da arco? L'ampolla è sigillata a vita e non richiede manutenzione per tutta la sua durata oppure il progetto richiede controlli periodici dell'integrità del vuoto?

Altrettanto importante è il sistema di isolamento. Per i quadri isolati in aria, verificare che le distanze tra fase e fase e tra fase e terra soddisfino o superino i requisiti IEC. Per le apparecchiature isolate con gas, confermare il mezzo isolante: aria secca o azoto con potenziale di riscaldamento globale pari a zero o un'alternativa che soddisfi le normative ambientali attuali e prevedibili. Il serbatoio del gas in acciaio inossidabile deve essere progettato e testato come un recipiente a pressione sigillato a vita, senza necessità di monitoraggio o rabbocco del gas.

Gli interruttori automatici in vuoto VS1 di COTENELE utilizzano ampolle in vuoto sigillate a vita provenienti da fornitori qualificati, accoppiate con isolamento dei poli in resina epossidica colato internamente. Le nostre RMU senza SF₆ utilizzano aria secca come mezzo isolante in serbatoi di acciaio inossidabile che vengono saldati, sottoposti a test di tenuta e sigillati per l'intera durata di progettazione di 30 anni.

4. Valutare il meccanismo operativo e gli interblocchi meccanici

Il meccanismo di manovra è il componente che si muove ogni volta che l'interruttore si apre o si chiude. Il design e la qualità costruttiva influiscono direttamente sulla resistenza meccanica e sull'affidabilità a lungo termine dell'apparecchiatura.

Un moderno interruttore automatico di media tensione utilizza un meccanismo a molla ad energia immagazzinata. Un piccolo motore carica la molla di chiusura per diversi secondi. Quando viene dato il comando di chiusura, l'energia immagazzinata viene rilasciata quasi istantaneamente per chiudere i contatti. Durante la chiusura, contemporaneamente viene caricata la molla di apertura, per cui l'interruttore è immediatamente pronto all'intervento. Questo meccanismo dovrebbe essere classificato per la resistenza meccanica di classe M2 (10.000 operazioni senza guasti) secondo IEC 62271-100.

Valutare la costruzione del meccanismo. Le molle, i collegamenti e i dispositivi di chiusura sono realizzati con materiali resistenti alla fatica e alla corrosione? Il meccanismo è accessibile per l'ispezione senza rimuovere l'interruttore dal pannello? Il funzionamento meccanico è fluido e coerente in più operazioni o mostra segni di inceppamento o variazione?

Altrettanto fondamentale è il sistema di interblocco meccanico che impone sequenze operative sicure. I "cinque interblocchi di prevenzione" (impedire la chiusura sotto carico, impedire l'apertura del sezionatore sotto carico, impedire la messa a terra sotto tensione, impedire la chiusura con messa a terra applicata e impedire l'ingresso nei compartimenti sotto tensione) devono funzionare in modo affidabile senza dipendenza dall'alimentazione ausiliaria. Testare questi interblocchi durante una visita in fabbrica o richiedere prove video della verifica degli interblocchi durante i test di routine.

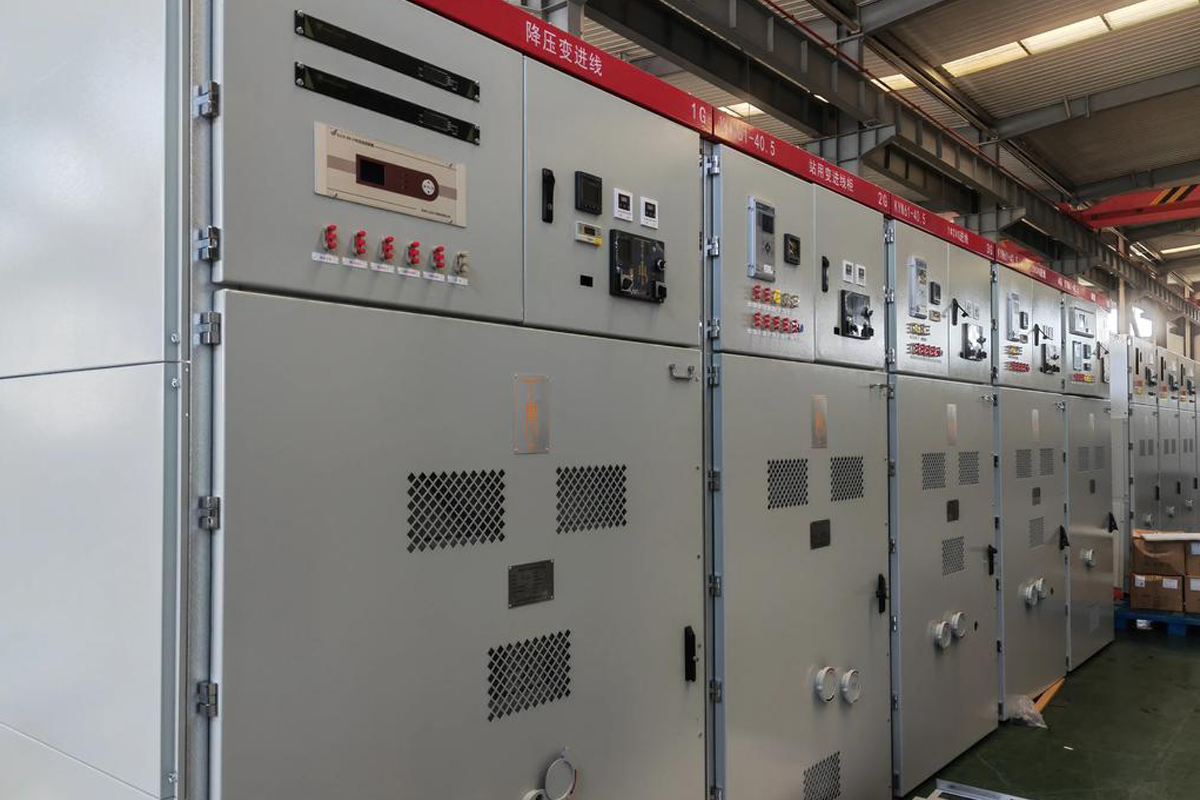

5. Ispezionare il compartimento a bassa tensione e il cablaggio

Lo scomparto di bassa tensione ospita i relè di protezione, i cavi di controllo, le morsettiere e i dispositivi di comunicazione che conferiscono intelligenza al quadro. La qualità della lavorazione in questo compartimento è un indicatore affidabile dell'attenzione generale ai dettagli da parte del produttore.

Aprire la porta a bassa tensione ed esaminare il cablaggio. I conduttori sono disposti in modo ordinato e fissati nelle canaline o nei telai? I cavi sono etichettati su entrambe le estremità con pennarelli chiari e durevoli? I numeri delle ghiere sui terminali sono coerenti e leggibili? I conduttori di riserva sono avvolti e fissati o lasciati liberi? Queste non sono preoccupazioni estetiche. Pratiche di cablaggio inadeguate portano a collegamenti allentati, guasti intermittenti e incubi nella risoluzione dei problemi che consumano ore di progettazione per anni dopo la messa in servizio.

Il relè di protezione deve essere montato, cablato e configurato correttamente per l'applicazione. Verificare che il tipo di relè, i rapporti del trasformatore di corrente e la tensione ausiliaria corrispondano alle specifiche del progetto. Se il quadro include funzionalità di comunicazione, verificare che il cablaggio di comunicazione e la configurazione del protocollo siano documentati e testati prima della consegna.

6. Esaminare il pacchetto di documentazione

La documentazione fa parte del prodotto. Un produttore di quadri che non è in grado di fornire un pacchetto di documentazione completo, accurato e ben organizzato in fase di gara difficilmente fornirà una documentazione migliore dopo l'effettuazione dell'ordine.

Come minimo, il pacchetto di documentazione pre-acquisto dovrebbe includere certificati di prova di tipo rilasciati da un laboratorio indipendente accreditato IEC, modelli di rapporti di test di routine che mostrino cosa verrà testato su ogni pannello prima della spedizione, una dichiarazione di conformità agli standard e ai regolamenti applicabili, un elenco di riferimento di installazioni simili e manuali di installazione e funzionamento. Per i progetti europei, è necessario includere la documentazione attestante la conformità al regolamento UE sui gas fluorurati se l'apparecchiatura è priva di SF₆.

Esaminare criticamente la documentazione. I rapporti di prova sono completi e leggibili o sono riassunti parziali con pagine mancanti? Le installazioni di riferimento si trovano in applicazioni e aree geografiche simili al tuo progetto? La documentazione è scritta in un inglese tecnico chiaro o mostra segni di traduzione senza revisione da parte di un ingegnere madrelingua?

COTENELE spedisce con ogni ordine un pacchetto di documentazione completo: certificati di prova di tipo, rapporti di test di routine, dichiarazioni di conformità e manuali operativi. Forniamo la stessa documentazione in fase di gara in modo che ingegneri consulenti e valutatori di servizi pubblici possano completare la loro revisione tecnica prima dell'aggiudicazione del contratto.

7. Valutare il supporto post-vendita e la disponibilità dei pezzi di ricambio

La qualità dei quadri va oltre l'apparecchiatura stessa e comprende la capacità del produttore di supportarla per decenni di funzionamento. Prima dell'acquisto valutare l'approccio del produttore al supporto post vendita, alla fornitura di ricambi e all'assistenza tecnica.

Il produttore offre supporto per la messa in servizio, in loco o in remoto? Esiste un processo definito per le richieste tecniche dopo la consegna, con chiari impegni sui tempi di risposta? I pezzi di ricambio standard (fusibili, contatti ausiliari, maniglie di manovra, moduli relè) sono disponibili a magazzino o vengono prodotti su ordinazione con tempi di consegna prolungati?

Un produttore con attività di esportazione consolidate dovrebbe essere in grado di spedire pezzi di ricambio tramite corriere internazionale e fornire supporto tecnico in inglese durante l'orario lavorativo europeo o asiatico. Se l'attività principale del produttore è nazionale e l'esportazione rappresenta una piccola frazione del volume, il supporto post-vendita per i progetti internazionali potrebbe essere scarso.

Conclusione: la qualità è processo, non apparenza

Per valutare la qualità dei quadri di media tensione prima dell'acquisto è necessario guardare oltre l'esterno lucido e guardare ai processi di produzione, alla disciplina dei test, all'pedigree dei componenti e al rigore della documentazione che determinano le prestazioni a lungo termine. I parametri sulla scheda tecnica sono il punto di partenza, non il traguardo. Ciò che conta è se il produttore ha costruito un sistema di produzione e una cultura della qualità che mantengano costantemente ciò che la scheda tecnica promette.

Una valutazione strutturata (capacità di fabbrica, verifica del test di tipo, qualità dei componenti principali, valutazione dei meccanismi e degli interblocchi, lavorazione del cablaggio, completezza della documentazione e supporto post-vendita) fornisce una base affidabile per confrontare i fornitori e selezionare apparecchiature che funzioneranno come previsto per decenni di servizio.

COTENELE supporta questo processo di valutazione fornendo certificati di prova di tipo in fase di richiesta, accogliendo ispezioni dei clienti sui nostri impianti di produzione e fornendo pacchetti di documentazione completi con ogni preventivo. I nostri interruttori automatici in vuoto e le unità principali ad anello esente da SF₆ sono realizzati secondo processi di produzione definiti, testati secondo gli standard IEC e supportati da un team di ingegneri che comprende i requisiti dei progetti internazionali.
