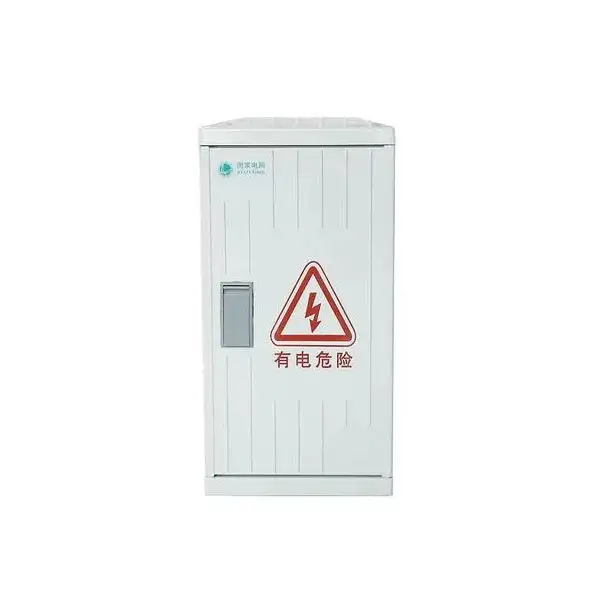

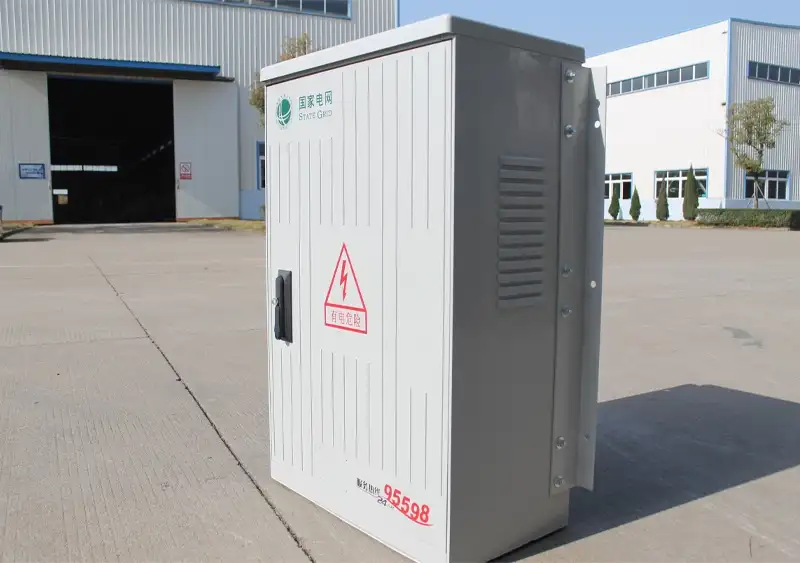

Scatola di giunzione cavi a bassa tensione

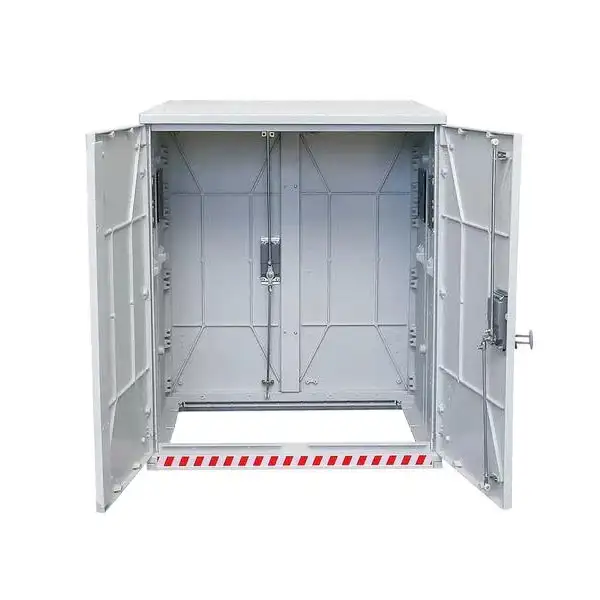

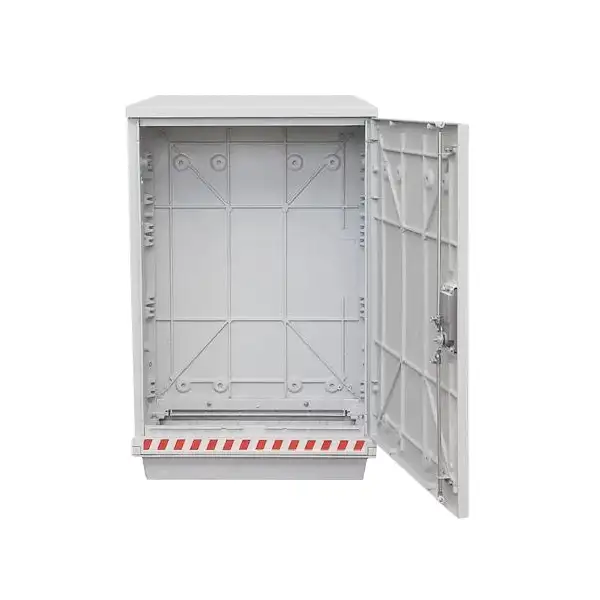

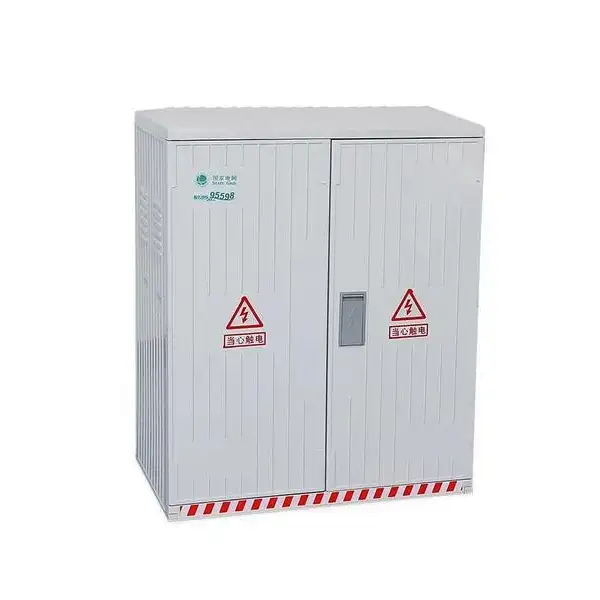

La scatola di giunzione per cavi a bassa tensione è uno dei prodotti principali di Cotenele. L'involucro della scatola di distribuzione per cavi a bassa tensione KDF1-Q-S è realizzato in materiale composito SMC mediante stampaggio a compressione ad alta temperatura. Ha le caratteristiche di eccellente resistenza agli urti, resistenza alla flessione, resistenza all'invecchiamento, resistenza all'abrasione, resistenza alla corrosione, durabilità estetica e installazione conveniente. Presenta inoltre un'elevata resistenza all'isolamento, resistenza all'arco e un elevato ritardo di fiamma.

La custodia soddisfa pienamente i requisiti di vari ambienti e luoghi difficili nei progetti di ingegneria esterna. All'interno della scatola, può ospitare interruttori con fusibili a coltello, interruttori automatici scatolati, interruttori a barra (o sezionatori sottocarico con fusibili), sistemi di sbarre collettrici, ecc. È adatto per la trasmissione e la distribuzione di energia in luoghi pubblici come il rinnovamento della rete elettrica urbana e rurale, l'ingegneria municipale, le comunità residenziali, i grattacieli, ecc., servendo per il controllo e la protezione di circuiti derivati ​​di cavi di tipo secco e linee di alimentazione.

Principali parametri tecnici

Condizioni di lavoro

1. La temperatura ambiente non deve superare +45°C e non deve essere inferiore a -35°C e la differenza di temperatura media nell'arco di 24 ore non deve essere superiore a 35°C.

2. L'altitudine del luogo di installazione non deve superare i 2000 m.

3. L'umidità relativa dell'aria circostante non deve superare il 50% ad una temperatura massima di +45°C. A temperature più basse è consentita un'umidità relativa più elevata (ad es. 80% a +22°C). Dovranno essere presi in considerazione i possibili effetti della condensa occasionale dovuta alle variazioni di temperatura.

4. L'apparecchiatura deve essere installata in un luogo esente da forti vibrazioni e urti e dove i componenti elettrici non saranno soggetti a corrosione.

5. Per l'utilizzo in condizioni ambientali particolari, la questione verrà risolta attraverso la consultazione tra l'utente e la nostra azienda.

Quali sono le funzioni principali della scatola di giunzione dei cavi a bassa tensione?

Le funzioni principali della scatola di giunzione per cavi a bassa tensione sono le seguenti:

1. Funzione di intercettazione/sfornamento del cavo:In prossimità del carico di potenza, è possibile utilizzare scatole di distribuzione per dividere i cavi di alimentazione principale di grande sezione in più cavi di sezione più piccola, ciascuno dei quali fornisce alimentazione a utenze diverse. Ciò può evitare lo spreco di posa di cavi spessi lungo tutto il percorso.

2. Funzione di transizione/connessione del cavo:Quando la distanza di trasmissione dell'energia è elevata e la lunghezza di un singolo cavo non è sufficiente, è necessario utilizzare una scatola di distribuzione per il collegamento del relè. Rispetto all'utilizzo di più giunti intermedi di cavi, l'utilizzo di una scatola di distribuzione per collegamenti su linee superiori a 1000 metri renderà il sistema più affidabile e sicuro.

Quali sono i vantaggi del prodotto?

1. Aspetto:L'involucro della scatola di giunzione per cavi a bassa tensione ha le caratteristiche di raffinato ed esteticamente gradevole, con dimensioni ridotte, peso leggero e facilità di installazione, la struttura esterna è compatta e soddisfa i requisiti di distanza superficiale.

2.Sicurezza:L'involucro della scatola di distribuzione presenta un'elevata resistenza di isolamento e un'elevata rigidità dielettrica alla frequenza industriale. che offre un elevato fattore di sicurezza ed è il prodotto preferito per il rinnovamento della rete elettrica.

3. Resistenza alla corrosione:Questa scatola di giunzione dei cavi ha un'eccellente resistenza alla corrosione, in grado di resistere alla corrosione di acidi diluiti, alcali e sali. Presenta inoltre una forte resistenza a vari oli, solventi organici e acqua di mare.

4. Durata della vita a lungo termine:Questa scatola di distribuzione a bassa tensione offre un'eccezionale resistenza all'invecchiamento, con una durata di oltre 30 anni.

5. Robusto e durevole:Questo quadro bt offre una buona resistenza agli urti e lavorabilità e non si danneggia facilmente.

6. Facile installazione:L'isolamento dell'involucro della scatola di distribuzione a bassa tensione non richiede la messa a terra, il che facilita l'installazione e consente un notevole risparmio di manodopera e risorse materiali.

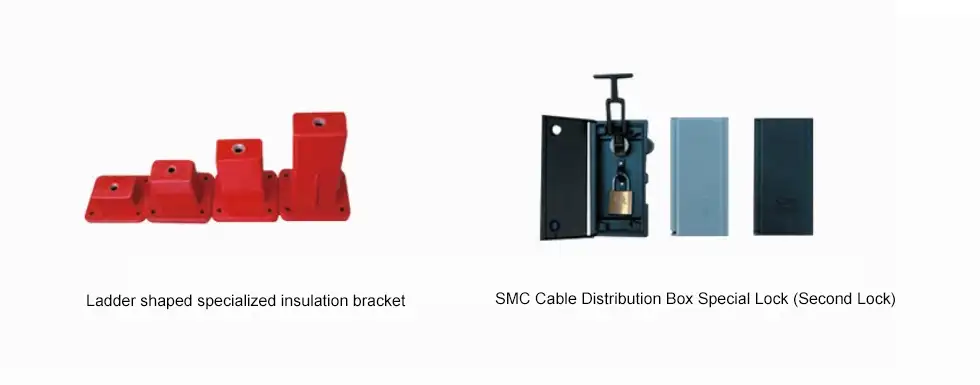

7.Blocca:Il box è dotato di staffe isolanti dedicate all'interno, e di una apposita serratura (con secondo lucchetto) sulla porta.

I prodotti Struttura e Componenti

1. Custodia/scatola:L'involucro è la struttura protettiva esterna. Deve soddisfare standard di protezione quali resistenza alla pioggia, alla polvere, agli spruzzi d'acqua, ecc., per garantire che i componenti interni siano protetti da condizioni meteorologiche e ambientali avverse.

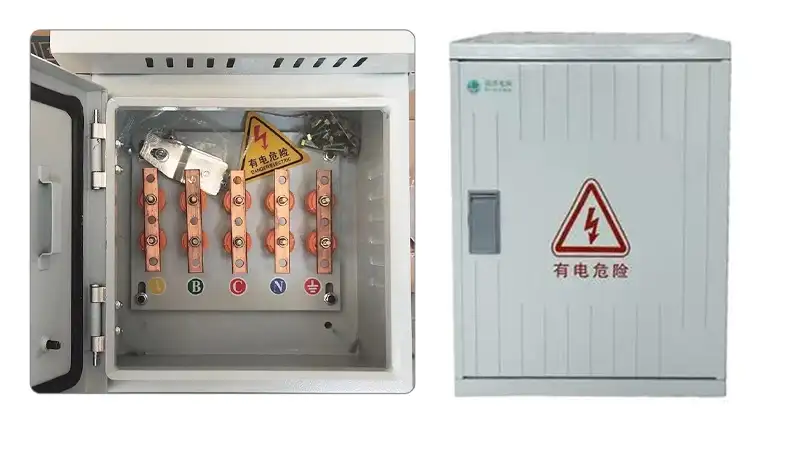

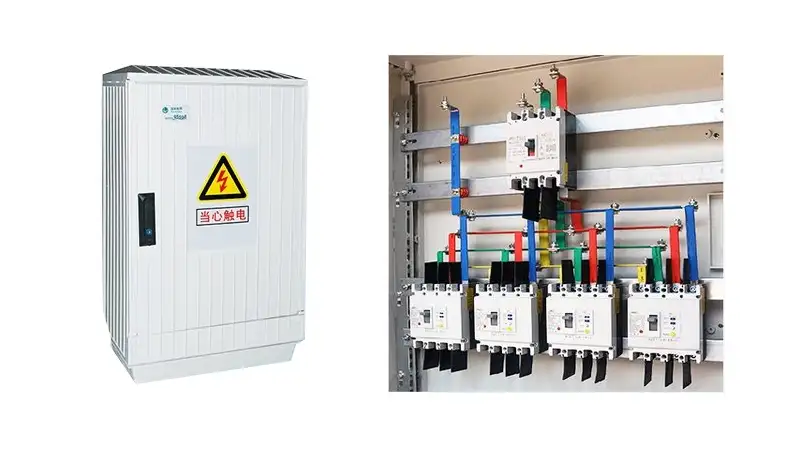

2. Sistema di sbarre:Il sistema di sbarre collettrici è il componente interno principale per la raccolta e la distribuzione della corrente, ovvero le sbarre o i conduttori tipicamente in rame. Questo è il canale principale per la distribuzione dell'energia.

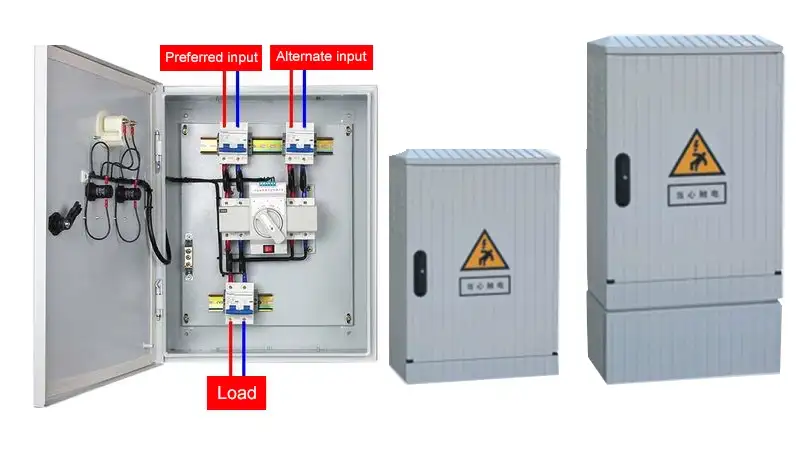

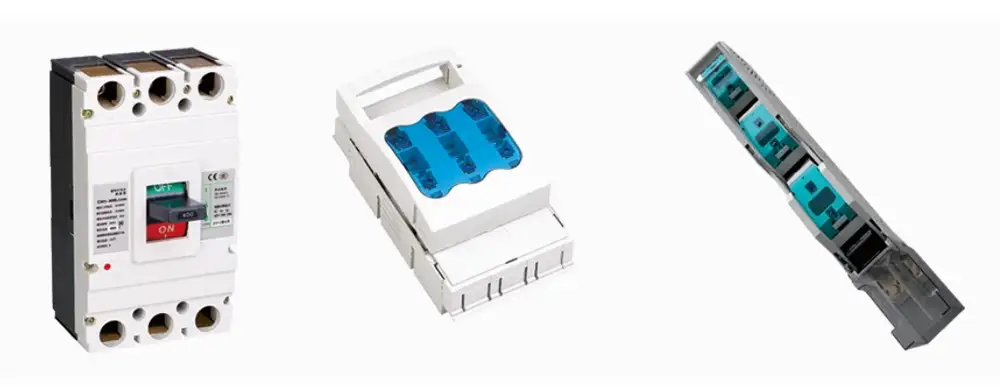

3. Dispositivi di commutazione e protezione:Le scatole di distribuzione avanzate sono dotate di componenti come sezionatori, fusibili o interruttori automatici, questi componenti vengono utilizzati per il controllo del circuito e la protezione da sovraccarico e cortocircuiti.

4. Connettori e accessori per cavi:Gli accessori includono terminali, connettori a T e altri accessori per il collegamento dei cavi in ​​entrata e in uscita. Le aperture nella parte inferiore per l'ingresso/uscita dei cavi sono dotate di componenti di tenuta per garantire il grado di protezione.

5. Sistema di messa a terra:Per garantire la sicurezza dell'operatore, la scatola di distribuzione a bassa tensione include una barra collettrice di terra interna (bus PE). Tutte le parti metalliche che potrebbero entrare in tensione devono essere messe a terra in modo affidabile.

Classificazione dei prodotti

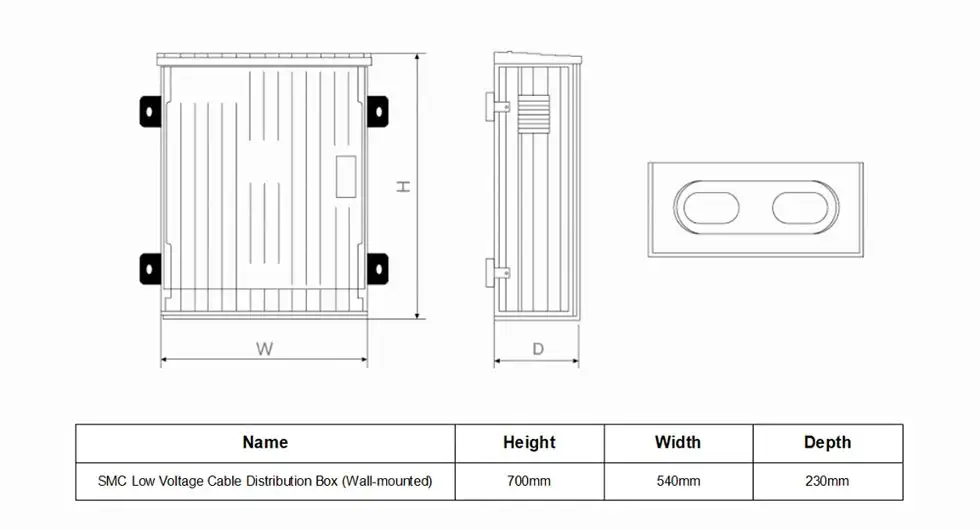

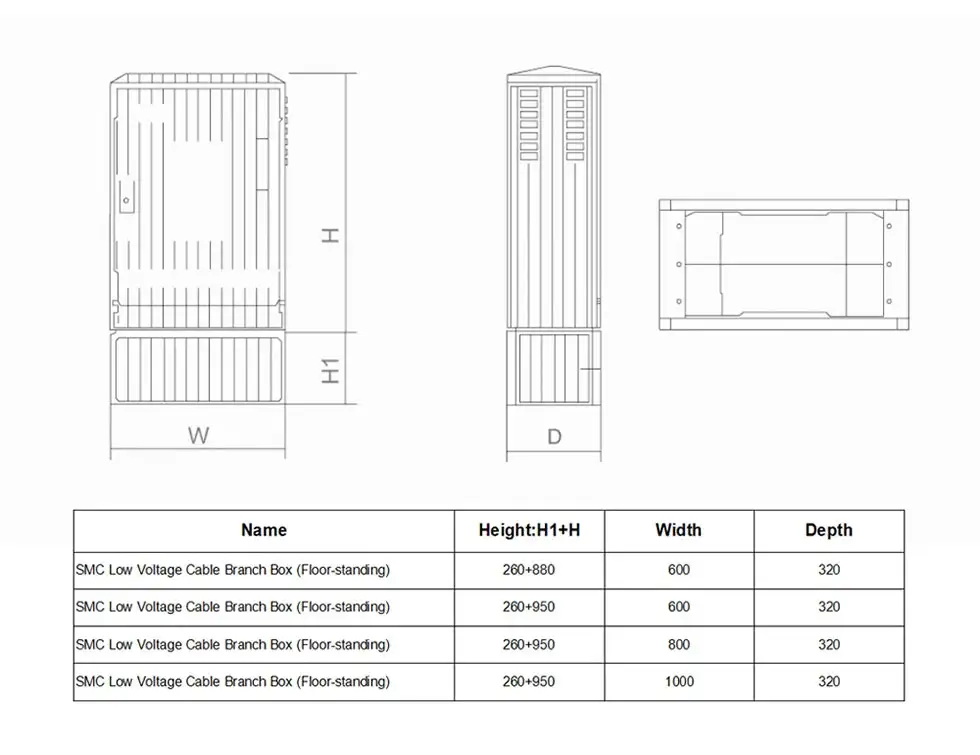

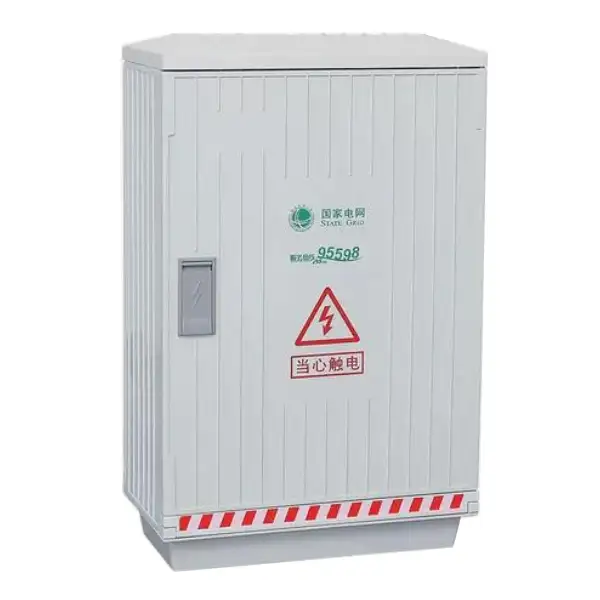

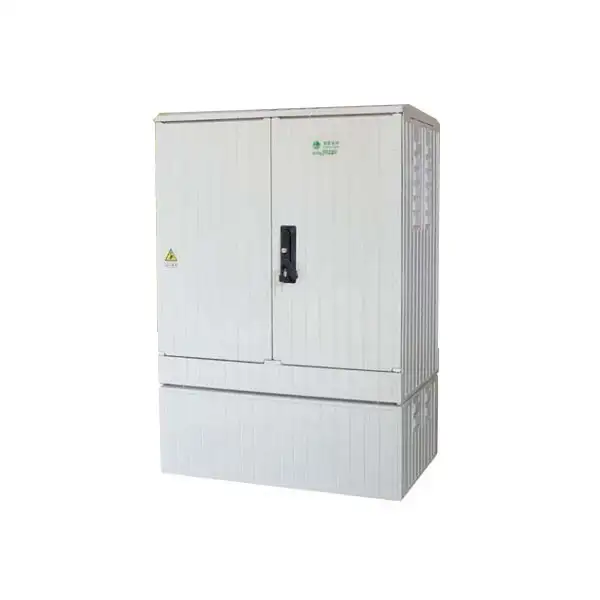

Prodotti Aspetto e dimensioni

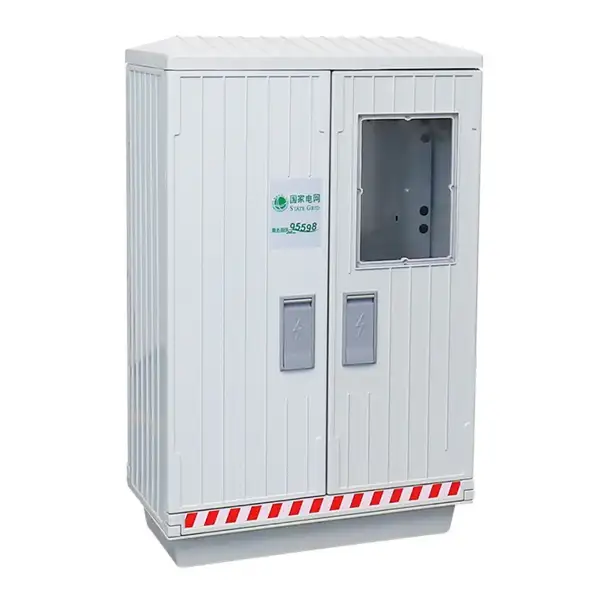

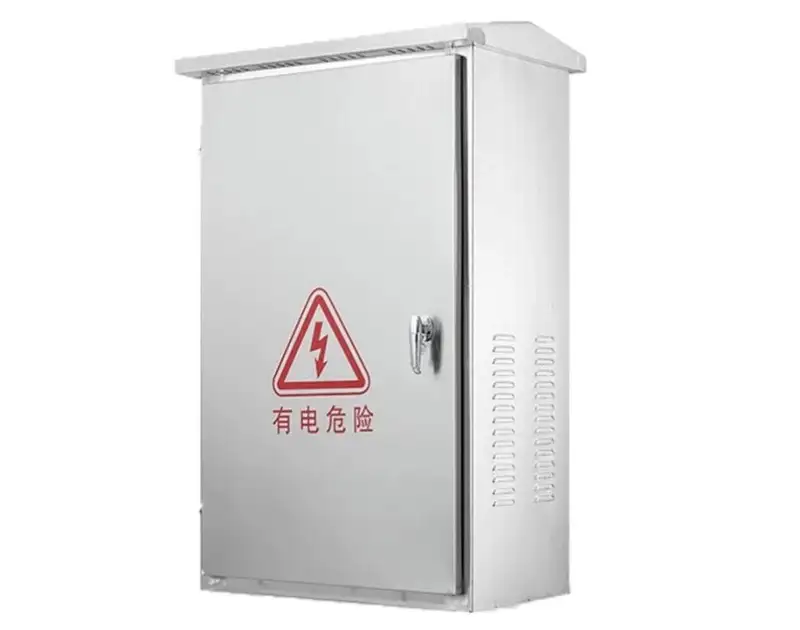

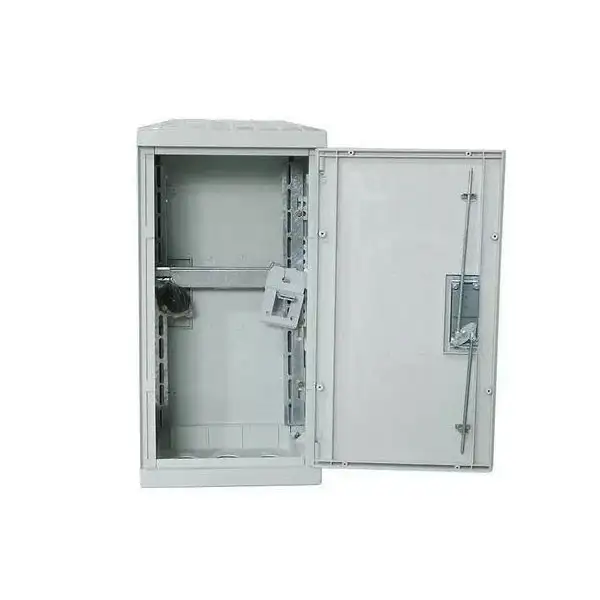

I prodotti mostrano
