Quadro GCK Bassa Tensione Estraibile
  • Quadro GCK Bassa Tensione EstraibileQuadro GCK Bassa Tensione Estraibile
  • Quadro GCK Bassa Tensione EstraibileQuadro GCK Bassa Tensione Estraibile
  • Quadro GCK Bassa Tensione EstraibileQuadro GCK Bassa Tensione Estraibile
  • Quadro GCK Bassa Tensione EstraibileQuadro GCK Bassa Tensione Estraibile

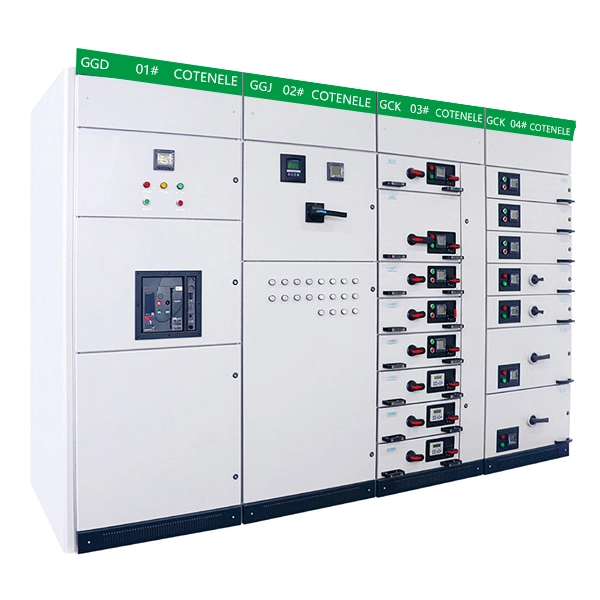

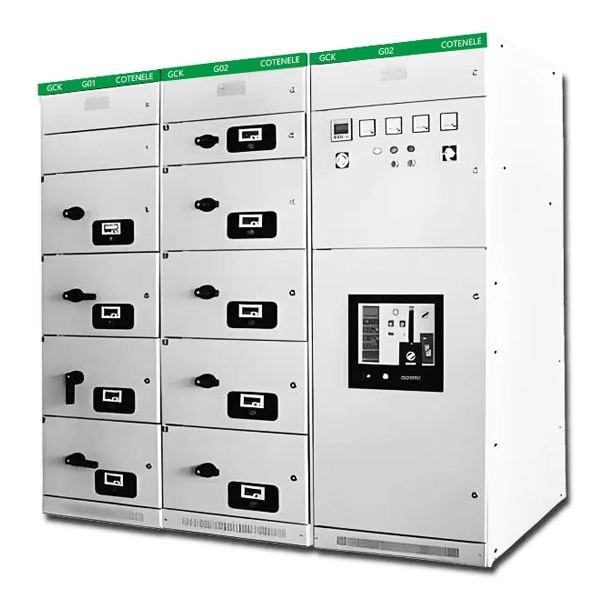

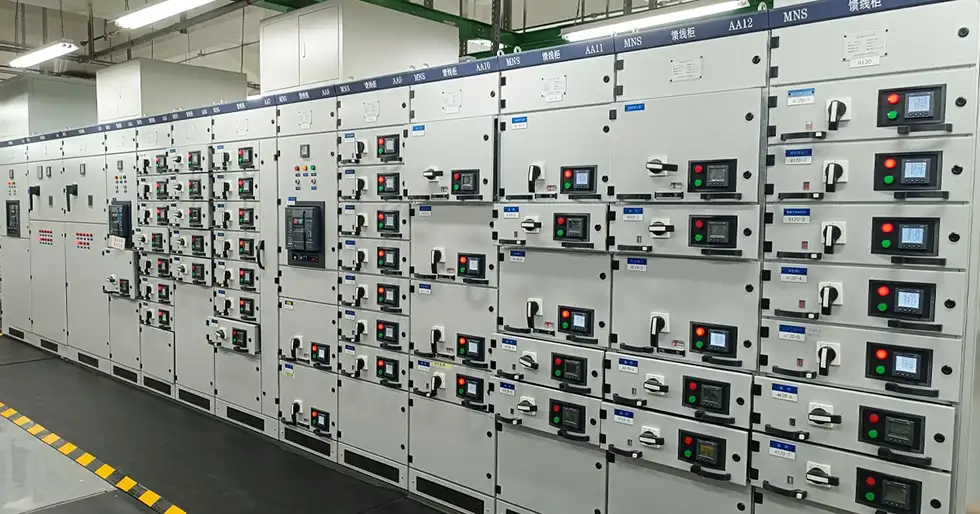

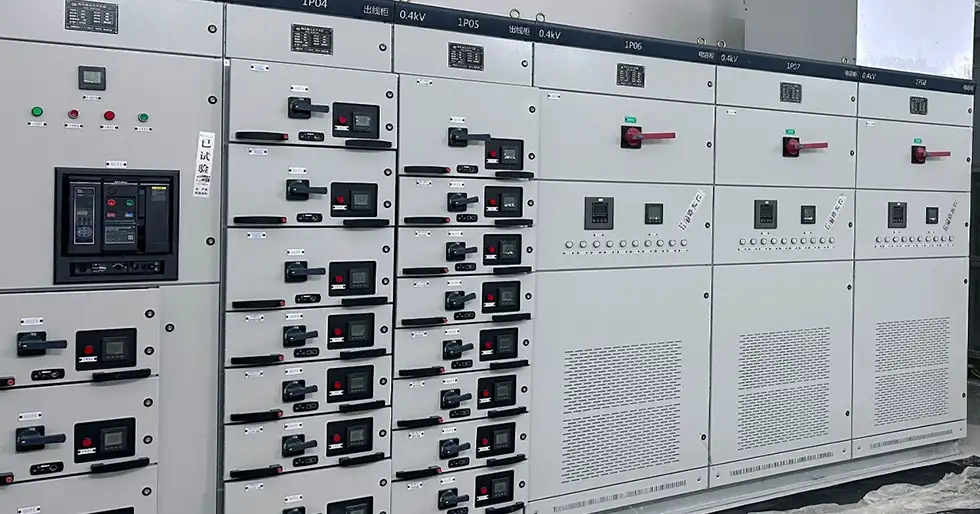

Quadro GCK Bassa Tensione Estraibile

Anche i quadri a bassa tensione a cassetto della serie GCK sono uno dei prodotti principali di Cotenele. Il quadro estraibile a bassa tensione GCK è costituito da due parti: l'armadio del centro di distribuzione dell'alimentazione (PC) e il centro di controllo del motore (MCC). È adatto per centrali elettriche, sottostazioni, imprese industriali e minerarie e altri utenti energetici come tensione di esercizio massima CA 50 Hz fino a 660 V e corrente di esercizio massima fino a 3150 A nel sistema di distribuzione. Viene utilizzato per la distribuzione dell'energia, il controllo dei motori, l'illuminazione e altre apparecchiature di distribuzione per la conversione dell'energia e il controllo della distribuzione.

Il pannello estraibile del quadro elettrico a bassa tensione GCK prodotto da Cotenele è un quadro estraibile domestico a bassa tensione ampiamente utilizzato per la distribuzione di energia e il controllo dei motori in centrali elettriche, imprese industriali e grattacieli.

Questo quadro di bassa tensione adotta un design modulare con scomparti separati per sbarre collettrici, unità funzionali e cavi, che migliora la sicurezza operativa. Ogni unità a cassetto fornisce tre posizioni — "connesso", "test" e "disconnesso" — consentendo la manutenzione del circuito senza diseccitare la sbarra principale.

Il quadro estraibile a bassa tensione GCK ha una tensione di isolamento nominale fino a 660 V, una corrente nominale della barra collettrice orizzontale fino a 4000 A e un'elevata capacità di resistenza di breve durata. Rispetto ai tipi GCS o MNS, il GCK offre una struttura più compatta e un costo inferiore, rendendolo ideale per applicazioni sensibili ai costi.

La manutenzione ordinaria comprende la pulizia dell'apparecchiatura, il controllo del surriscaldamento dei collegamenti dei cavi e l'ispezione dell'usura delle unità plug-in per garantire un funzionamento stabile a lungo termine.


Gck Low Voltage Switchboard Withdrawable

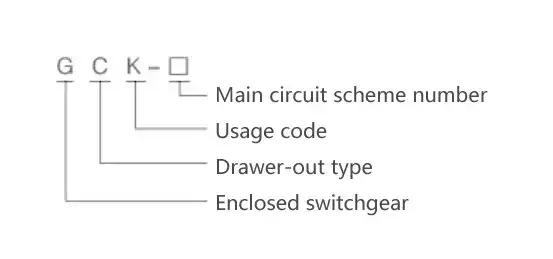

Modello e significati

Gck Low Voltage Switchboard Withdrawable


Principali parametri tecnici

Articolo Parametri
Frequenza operativa nominale (HZ) 50
Tensione operativa nominale (V) 380.660
Tensione di isolamento nominale (V) 660
Corrente operativa nominale (A) Sbarra orizzontale 630-3150
Sbarra verticale 600
Corrente nominale ammissibile di breve durata Sbarra orizzontale 80kA(RMS)/1s
Sbarra verticale 50kA(RMS)/1s
Corrente nominale di tenuta di picco Sbarra orizzontale 176 kA/0,1 s
Sbarra verticale 110 kA/0,1 s
Connettore a innesto del circuito principale (A) 200.400
Connettore estraibile circuito ausiliario (A) 10
Tensione di tenuta a frequenza industriale per 1 minuto (V) 2500
Grado di protezione IP40
Modalità operativa Locale, remoto, automatico


Gck Low Voltage Switchboard Withdrawable


Ambienti operativi

1. L'altitudine non deve superare i 2000 m sul livello del mare.

2. La temperatura dell'aria ambiente non deve essere superiore a +40 °C, con una temperatura media nelle 24 ore non superiore a +35 °C, e non deve essere inferiore a –50 °C.

3. Requisiti atmosferici:L'aria deve essere pulita. L'umidità relativa non deve superare il 50% ad una temperatura di +40 °C. A temperature più basse è consentita un'umidità relativa più elevata, ad esempio 90% a +20 °C.

4. L'apparecchiatura deve essere installata in luoghi esenti da incendi, rischi di esplosione, grave inquinamento, corrosione chimica o vibrazioni intense.

5. L'inclinazione ammissibile rispetto al piano verticale non deve superare i 5°.

6. Questo prodotto è adatto al trasporto e allo stoccaggio a temperature comprese tra –25 °C e +55 °C e per brevi periodi (non superiori a 24 ore) fino a +70 °C.

Se le condizioni di cui sopra non possono essere soddisfatte, l'utente dovrà informare il produttore al momento dell'ordine in modo che possa essere raggiunto un accordo reciproco.


Gck Low Voltage Switchboard Withdrawable


Strutture del prodotto

1. Quadro di base

Il quadro estraibile di bassa tensione GCK adotta una struttura di connessione bullonata modulare. Tutti i componenti del telaio sono collegati tramite viti per formare il telaio di base. Quindi, porte, pannelli, pareti divisorie, cassetti, staffe di montaggio, sbarre collettrici e componenti elettrici vengono aggiunti in sequenza per completare l'assemblaggio.

2. Caratteristiche del telaio

Il telaio utilizza profilati d'acciaio assemblati con angolari tridimensionali. Tutte le connessioni sono imbullonate (senza saldatura), il che elimina la deformazione della saldatura e lo stress residuo, migliorando così la precisione del montaggio. I fori di montaggio sul telaio e sulle parti seguono una griglia modulare da 20 mm (E = 20 mm).

3. Trattamento superficiale

Le parti strutturali interne sono zincate. Le parti esterne vengono decapate, fosfatate e successivamente verniciate con polvere epossidica elettrostatica.

4. Power Center (PC) – Unità in entrata

(1) Sezione superiore:cella sbarre orizzontale.

(2) Sotto:scomparto dell'interruttore.

(3) Gli interruttori possono essere di tipo domestico (ad esempio, serie DW15C, ME) o di tipo importato (ad esempio, serie F di ABB, compresi gli interruttori intelligenti).

(4) Per un'unità di ingresso PC con circuito principale montato posteriormente (incluso accoppiatore bus):

630 A – 1600 A → dimensioni armadio:800 (L) × 1000 (P) × 2200 (A) mm.

Senza circuito montato posteriormente:800×800×2200 millimetri.

(5) Per 1600 A – 3150 A:

Con circuito montato posteriormente:1000×1000×2200mm.

Senza circuito montato posteriormente:1000×800×2200mm.

5. Power Center (PC) – Unità di alimentazione

Costruzione simile all'unità entrante. Per correnti di alimentazione da 630 A – 1600 A un armadio (1000 × 1000 × 2200 mm) ospita due circuiti disposti verticalmente.

6. Centro controllo motore (MCC): due opzioni di montaggio

Montaggio a parete (accessibile solo dal lato posteriore):

Superiore:sbarre orizzontali. Sotto: zona unità funzionale cassetto (larghezza 600 mm, altezza 1840 mm). Lato sinistro – cassettiere; lato destro – zona uscita cavi larga 200 mm. Dimensioni armadio: 800 (L) × 500 (P) × 2200 (A) mm.

Indipendente (accessibile da entrambi i lati):

Larghezza armadio 600 mm; zona uscita cavi sul retro. Dimensioni del mobile:600 (L) × 800 o 1000 (P) × 2200 (A) mm. Si consiglia una profondità di 1000 mm da abbinare agli armadi porta PC.

Quando si estrae un cassetto, nessuna parte sotto tensione rimane esposta, garantendo la sicurezza.

7. Interblocco e intercambiabilità dei cassetti

La cassettiera e la sua anta sono interbloccate meccanicamente tramite il meccanismo di comando dell'interruttore principale. Quando l'interruttore principale è chiuso, la porta non può essere aperta. Il meccanismo può essere lucchettato in posizione chiusa o aperta.

I compartimenti sono separati da divisori metallici. I cassetti sono completamente intercambiabili.

Tre posizioni:connesso, testato e disconnesso. Il cassetto si blocca automaticamente in ogni posizione; tirando la piastra sul lato sinistro si rilascia il fermo per passare alla posizione successiva. Una funzione antigoccia impedisce la caduta del cassetto quando è completamente estratto.

8. Compartimenti fissi (ad esempio, compensazione del condensatore, misurazione)

Le unità fisse hanno le stesse dimensioni esterne e disposizione delle sbarre orizzontali delle cassettiere, consentendone l'installazione affiancata.

9. Sistema di sbarre collettrici – Trifase, cinque fili

Sbarre orizzontali:sbarra singola per corrente nominale ≤1250 A; doppie sbarre per >1250 A.

I giunti tra armadi adiacenti utilizzano blocchi di collegamento.

Le sbarre verticali sono racchiuse in custodie in tecnopolimero di policarbonato, con barriere interne per limitare la propagazione dell'arco.

La sbarra collettrice del neutro (N) si trova nella parte superiore anteriore dell'armadio.

La barra collettrice di terra protettiva (PE) si trova nella parte inferiore ed è collegata alle pareti divisorie e alle porte dell'armadio, garantendo la continuità della messa a terra.


Gck Low Voltage Switchboard Withdrawable


10. Ventilazione e protezione

Sono previste aperture di ventilazione naturale nella parte superiore e inferiore dell'armadio senza ridurre il livello di protezione dell'armadio.

Il grado di protezione della custodia è IP40.


Gck Low Voltage Switchboard Withdrawable

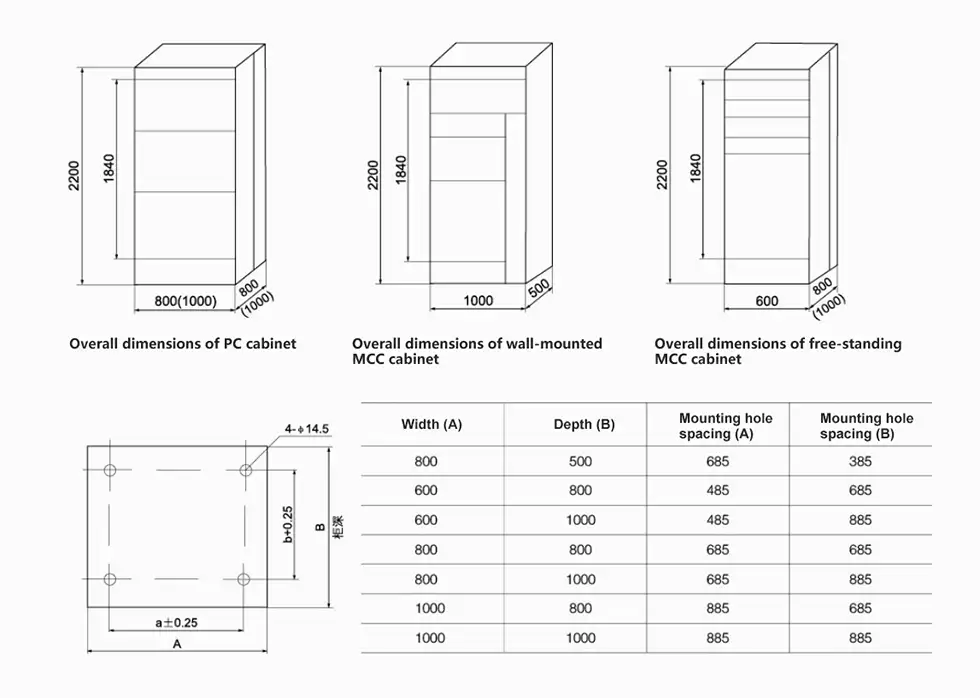

Dimensioni d'ingombro e di montaggio

Gck Low Voltage Switchboard Withdrawable

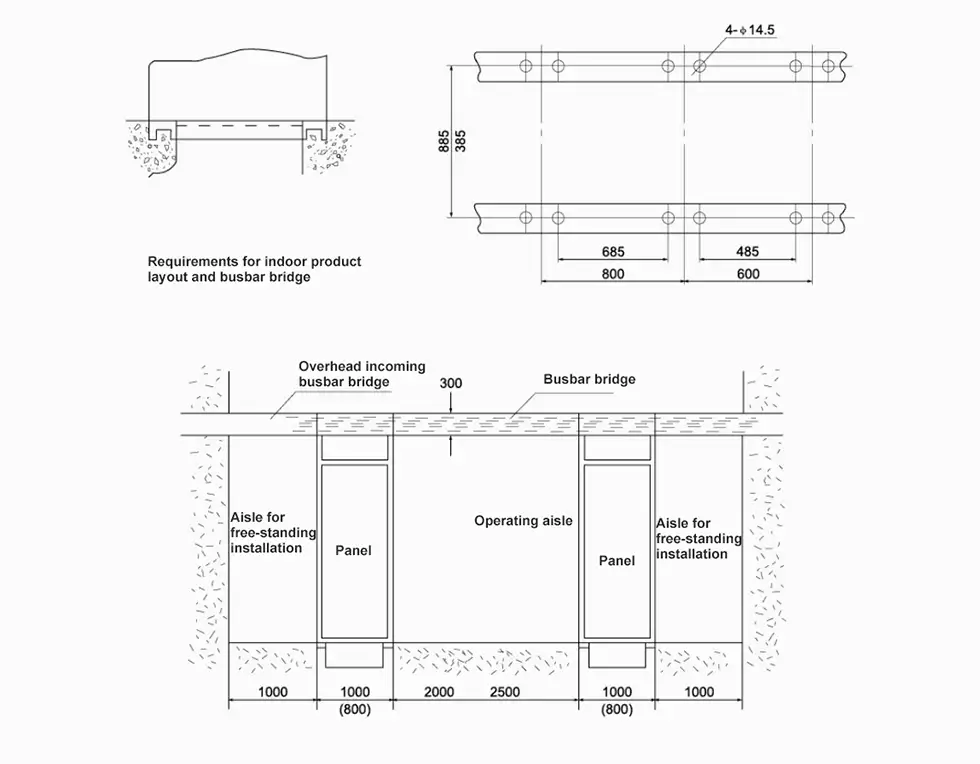

Cassettiera GCK – schema di installazione della fondazione

Gck Low Voltage Switchboard Withdrawable

Nota: presso la nostra azienda sono disponibili varie forme di ponti sbarre su richiesta dell'utente.

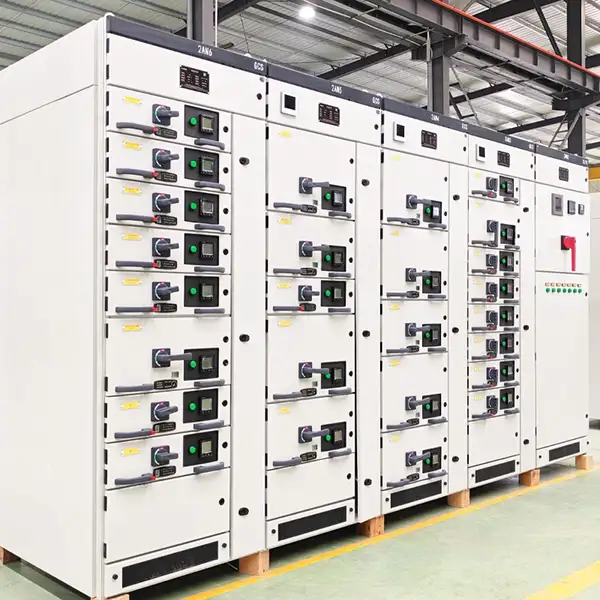

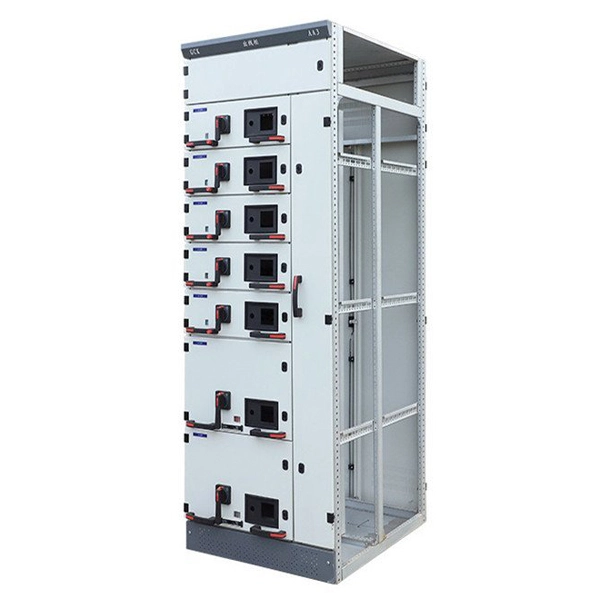

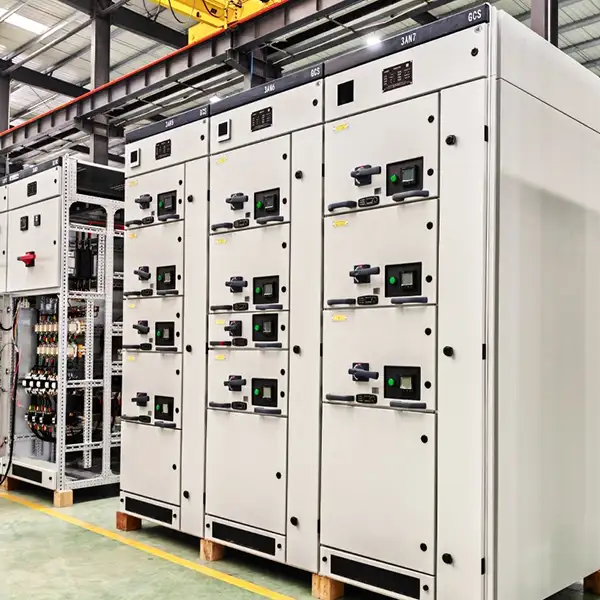

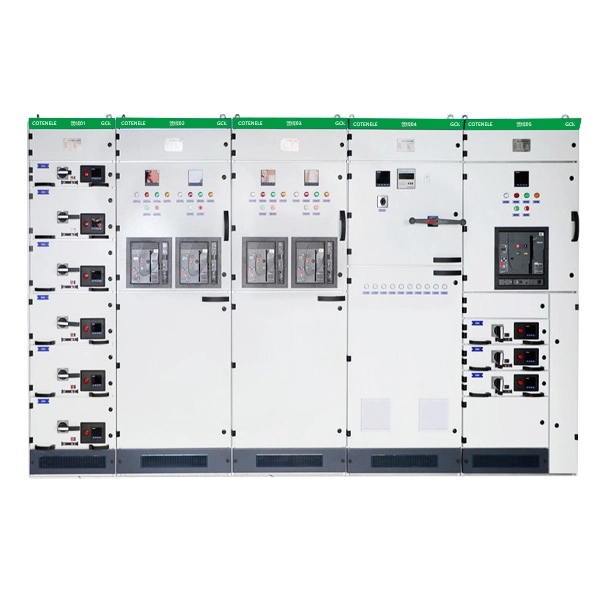

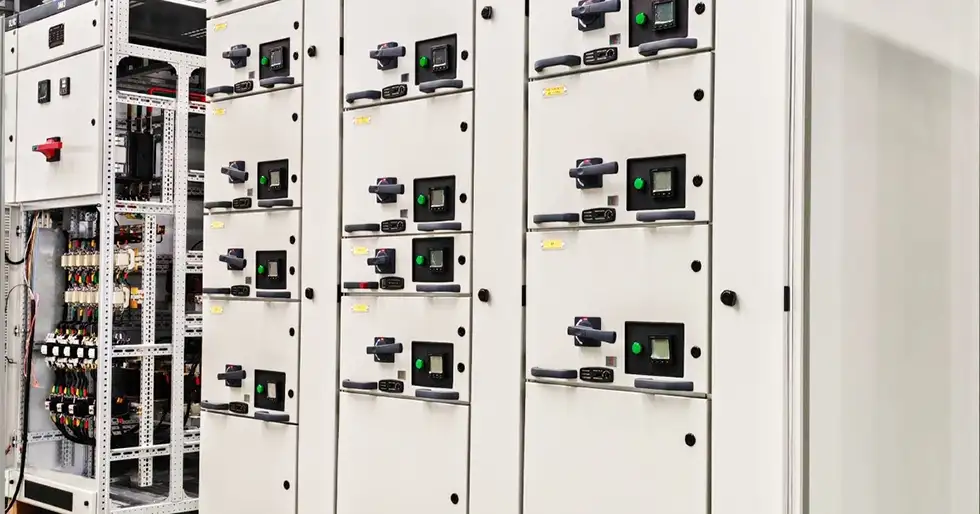

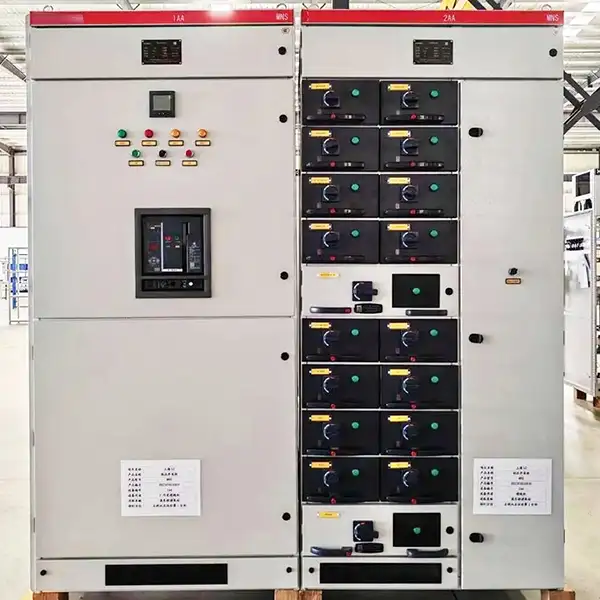

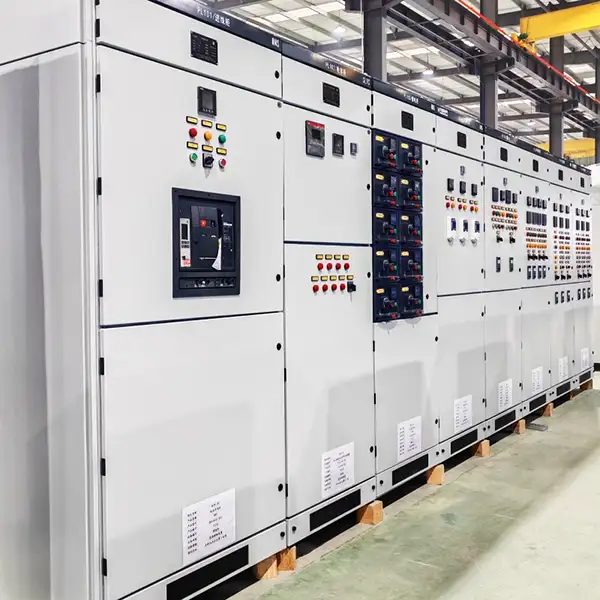

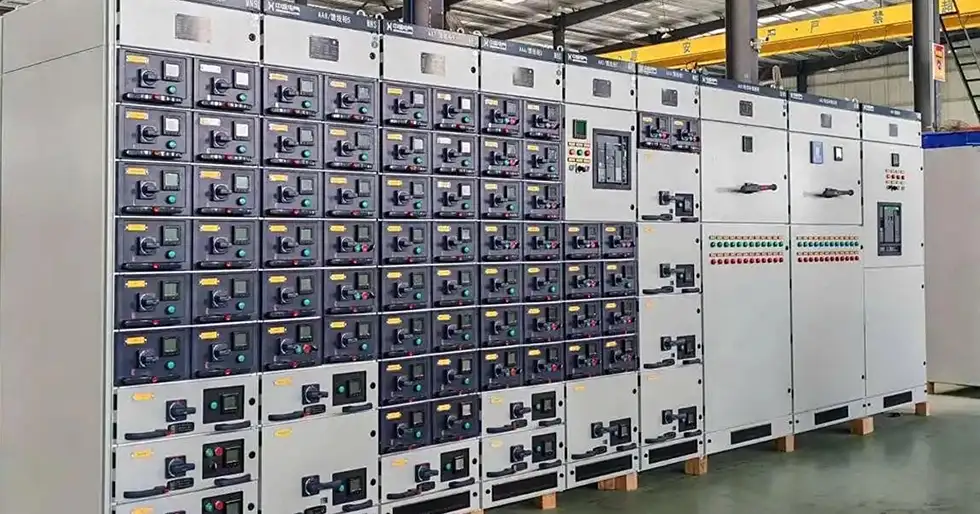

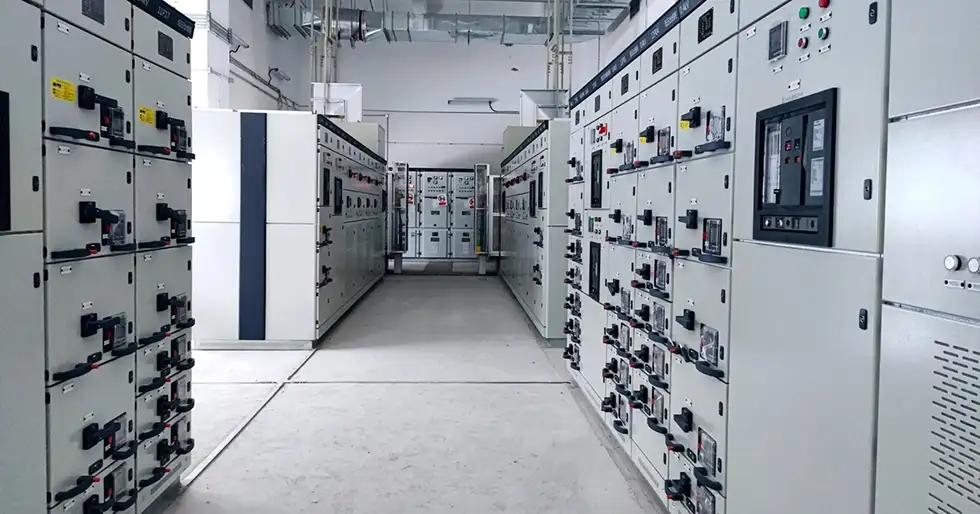

I prodotti mostrano
