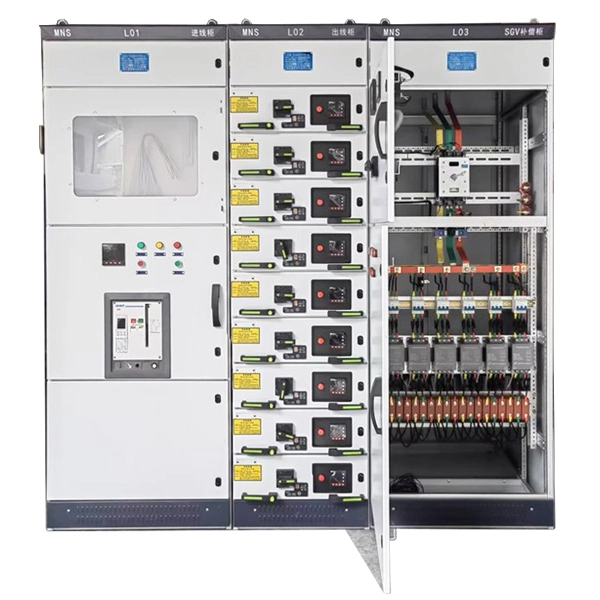

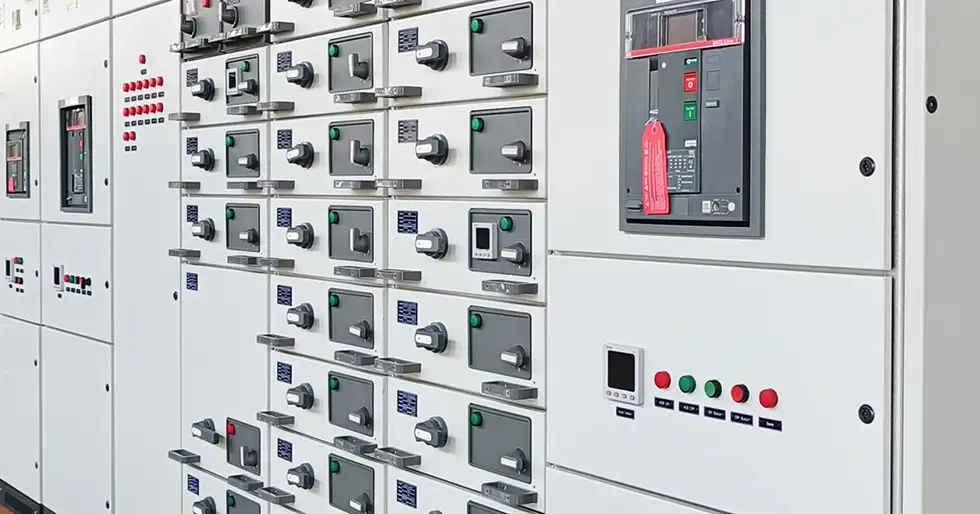

Quadri estraibili di bassa tensione MNS

Principali parametri tecnici

Quali sono la struttura dei quadri MNS？

Il corpo dell'armadio del quadro a bassa tensione MNS è chiaramente suddiviso in diversi scomparti indipendenti, ciò può garantire l'isolamento dei guasti e la sicurezza operativa:

Struttura del mobile:La struttura di base del quadro MNS è composta da profili a forma di C assemblati insieme. I profili a forma di C sono realizzati piegando piastre di acciaio con E=25mm come foro di installazione modulare. Tutti i rack degli armadi e le partizioni interne sono trattati con purificazione galvanizzata. I pannelli circostanti della porta e i pannelli laterali sono rivestiti con spruzzatura elettrostatica ad alta tensione. Questo telaio dell'armadio ha le caratteristiche di elevata resistenza e flessibilità.

Compartimenti funzionali:

1. Vano sbarre orizzontali:Situato nella parte posteriore dell'armadio, costituisce il canale principale per la raccolta e la distribuzione dell'energia.

2. Compartimento dell'unità funzionale:Situata nella parte anteriore del mobile, ospita le cassettiere, ciascuna delle quali costituisce un modulo funzionale indipendente.

3. Vano cavi:Situato nella parte anteriore destra o inferiore dell'armadio, utilizzato per il collegamento dei cavi in ​​entrata e in uscita.

Caratteristiche e vantaggi del prodotto:

1. Modularità e flessibilità:Le altezze delle unità a cassetti del quadro estraibile di bassa tensione MNS si basano su dimensioni modulari (ad esempio, 8E/4, 8E/2, 8E, 16E, 24E) e possono essere configurate in modo flessibile. Un singolo armadio può ospitare fino a 36 circuiti (funzionamento su un solo lato).

2. Design del cassetto a tre posizioni:Ciascun cassetto ha tre posizioni: "Connesso", "Test" e "Disconnesso".

Collegato:I circuiti principale e ausiliario sono entrambi collegati; l'apparecchiatura funziona normalmente.

Test:Circuito principale scollegato, solo circuito ausiliario collegato: consente il test del circuito di controllo senza diseccitare il circuito principale.

Disconnesso:Sia i circuiti principali che quelli ausiliari sono sezionati; il cassetto è completamente estraibile per manutenzione o sostituzione.

3. Elevata sicurezza e affidabilità:

Interblocco meccanico:La maniglia di manovra del cassetto del quadro MNS si interblocca con l'interruttore interno, garantendo che il cassetto possa essere spostato solo quando l'interruttore è aperto, ciò può impedire il funzionamento sotto carico.

4. Isolamento fisico:Gli scomparti del quadro sono separati da piastre in acciaio o barriere in plastica ignifuga ad alta resistenza, in grado di limitare efficacemente la propagazione dei guasti.

Robusto sistema di sbarre:La sbarra orizzontale del quadro MNS è appositamente progettata per resistere a correnti di cortocircuito fino a 100kA/1s, con eccellente stabilità dinamica e termica.

Capacità intelligente:Questo quadro può integrare contatori intelligenti e moduli di comunicazione (ad esempio Modbus, Profibus) per il monitoraggio remoto, la misurazione dei parametri (corrente, tensione, fattore di potenza, ecc.) e l'allarme tempestivo di guasto.

5. Installazione e manutenzione facili:I cassetti dei quadri MNs scorrono su guide a rulli a bassa resistenza allo sfilamento, azionabili da una sola persona. Il vano cavi offre ampio spazio e supporta la connessione anteriore o posteriore, facilitando la manutenzione.

Considerazioni sulla selezione e sull'utilizzo

1. Corrispondenza dei parametri tecnici:Determinare la corrente nominale in base alla potenza totale del carico e al fattore di diversità; selezionare apparecchi di manovra con potere di interruzione adeguato in funzione della capacità di cortocircuito della rete.

2. Funzione e configurazione del circuito:Chiarire se l'applicazione è un power center (PC) o un motor control center (MCC) e selezionare il tipo e la dimensione del cassetto appropriato.

3. Adattabilità ambientale:Scegliere il grado di protezione appropriato (ad esempio IP30, IP40, IP54) in base all'ambiente di installazione (ad esempio, una sala elettrica pulita e asciutta rispetto a un'officina industriale umida e polverosa).

4. Configurazione della cassettiera:

1/4 unità:Per circuiti di piccola capacità e alta densità come impianti di illuminazione e di piccola potenza.

1/2 unità:Adatto per circuiti di media capacità, ad esempio controllo di ventole e pompe.

1 unità e oltre:Utilizzato per apparecchiature ad alta potenza o circuiti principali come quelli in ingresso e congiuntore.

Punti di installazione e manutenzione

1. Ambiente di installazione:Il quadro estraibile di bassa tensione MNS deve essere installato all'interno senza gas o polvere esplosivi e corrosivi. La fondazione deve essere a livello, con un errore di livello dell'acciaio del canale controllato entro 1/1000.

2. Procedura di installazione:Seguire i passaggi: "Preparazione → Posizionamento → Collegamento → Messa in servizio". Dopo aver collegato le sbarre principali, sono necessari test della resistenza di isolamento e altri controlli per garantirne la correttezza prima della messa sotto tensione.

3. Funzionamento e manutenzione:Tutti gli interventi di funzionamento e manutenzione devono essere eseguiti da un operatore elettrico professionista addestrato. Nella manutenzione quotidiana, è necessario controllare regolarmente se l'area di contatto della spina del cassetto è surriscaldata, controllare se il dispositivo di interblocco meccanico funziona correttamente e pulire l'accumulo di polvere all'interno del pannello.

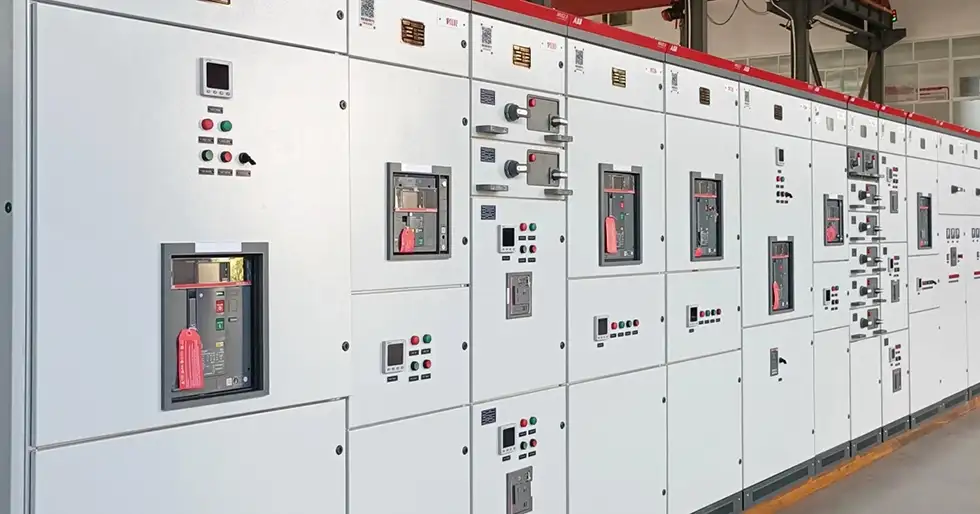

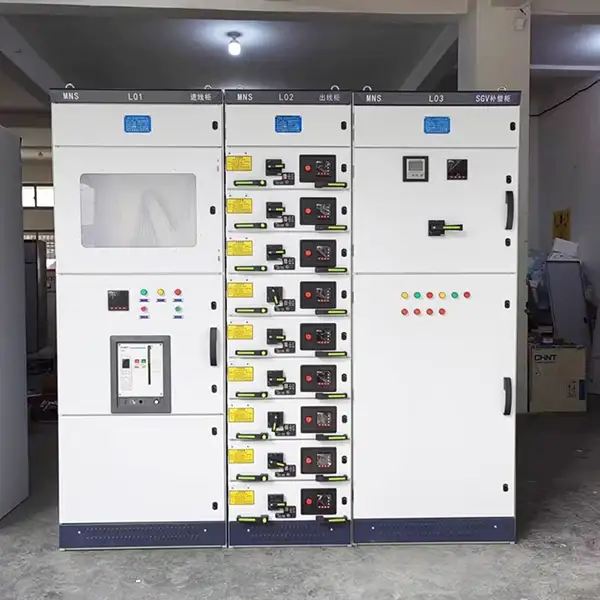

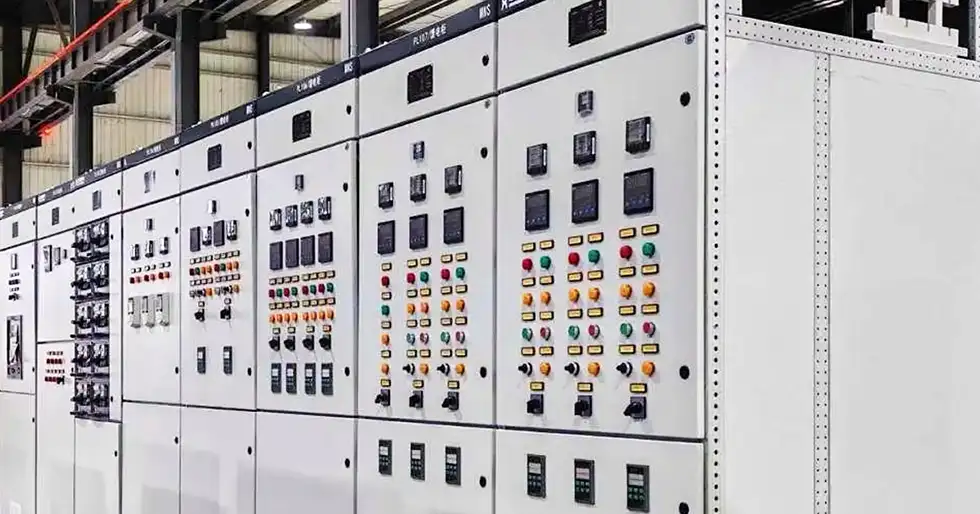

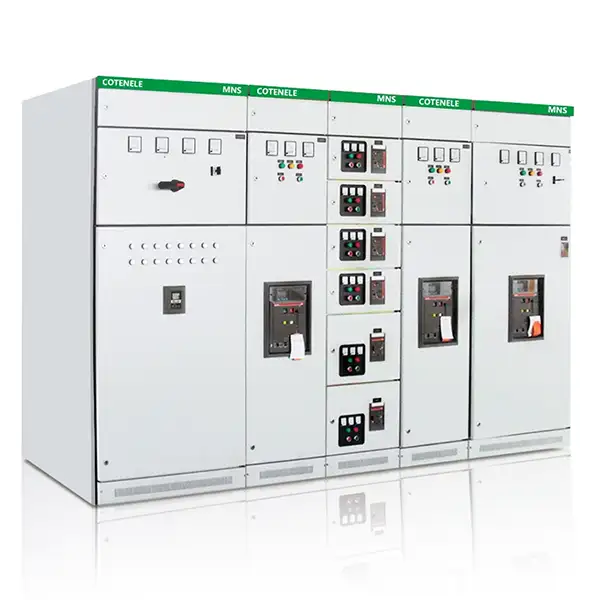

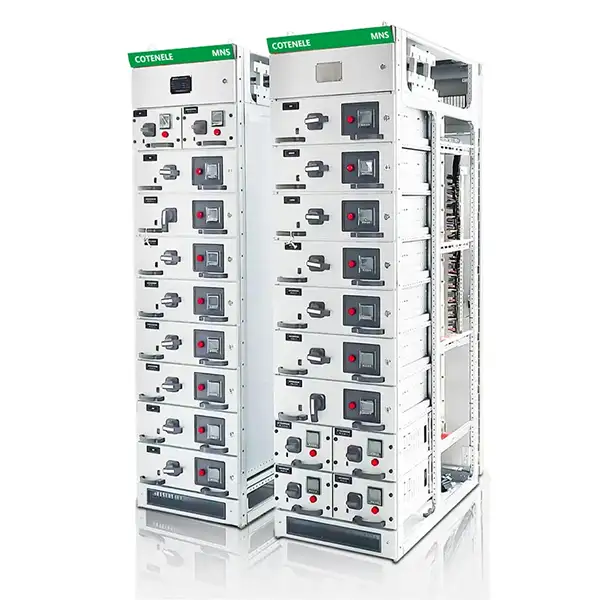

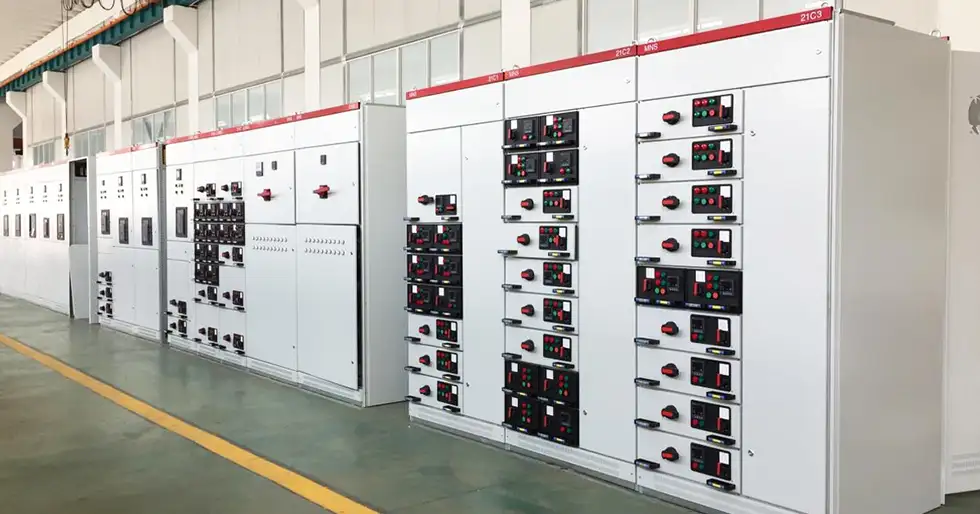

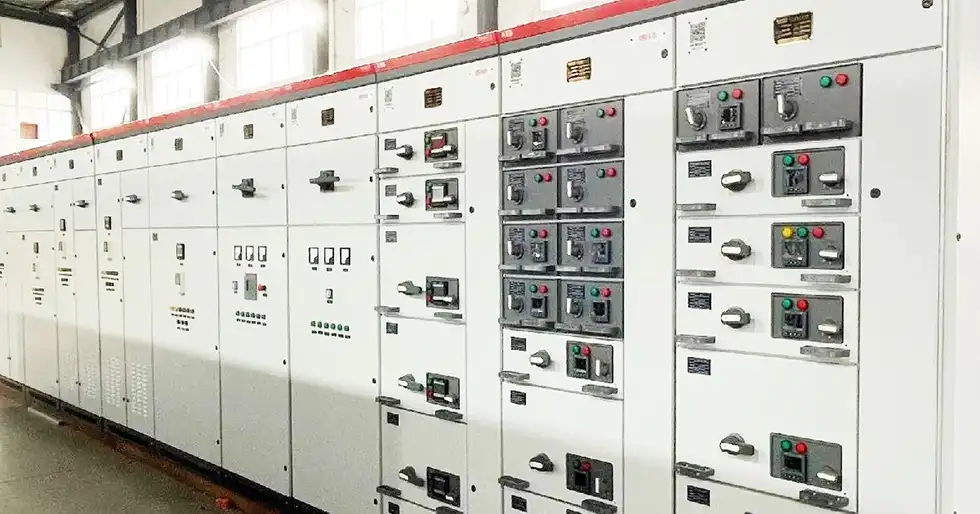

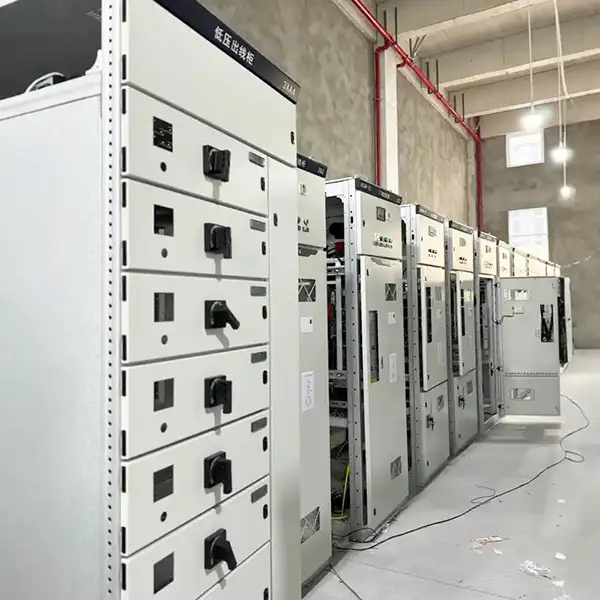

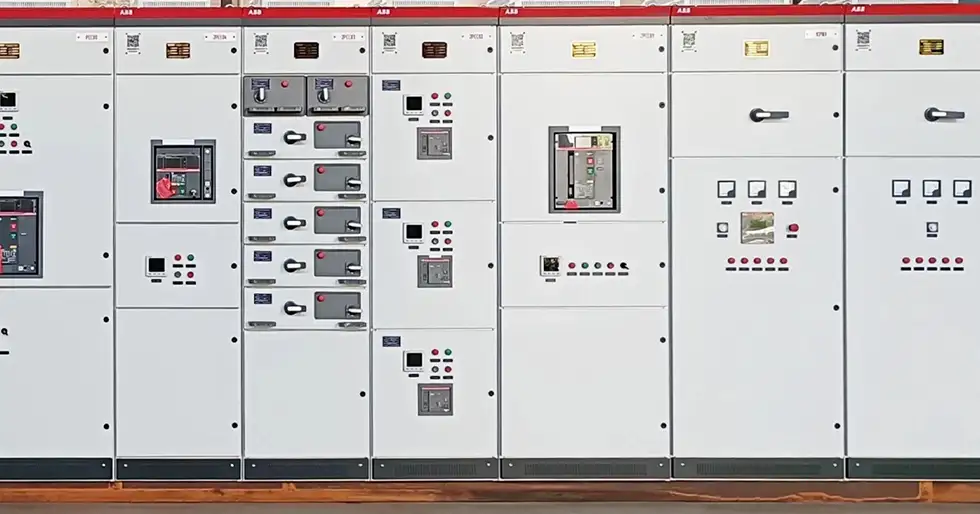

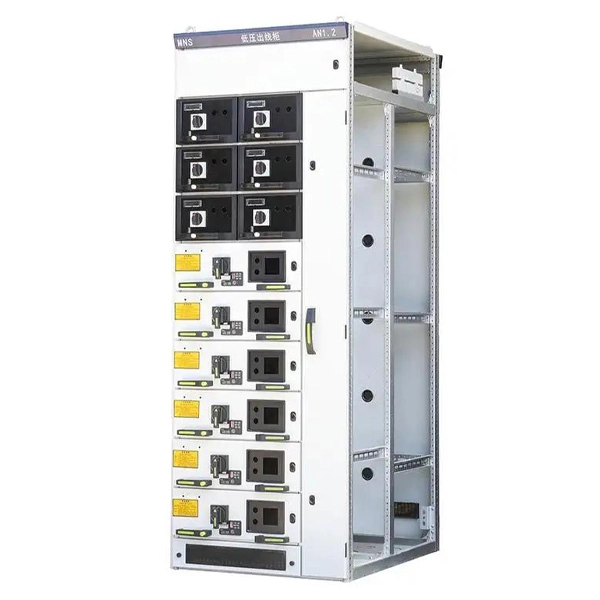

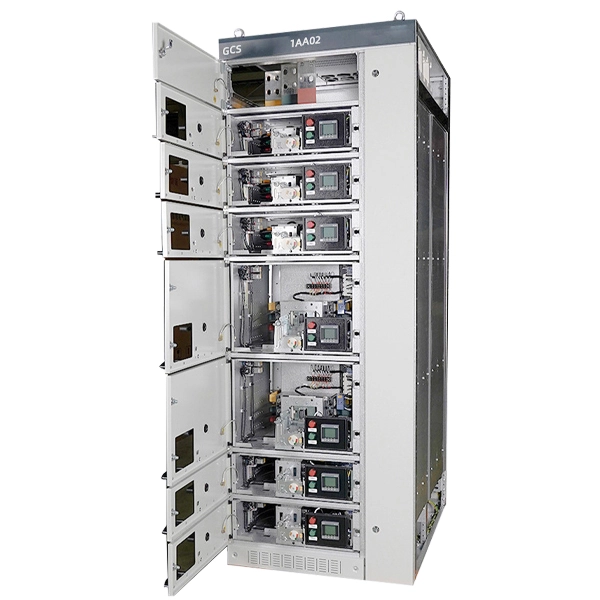

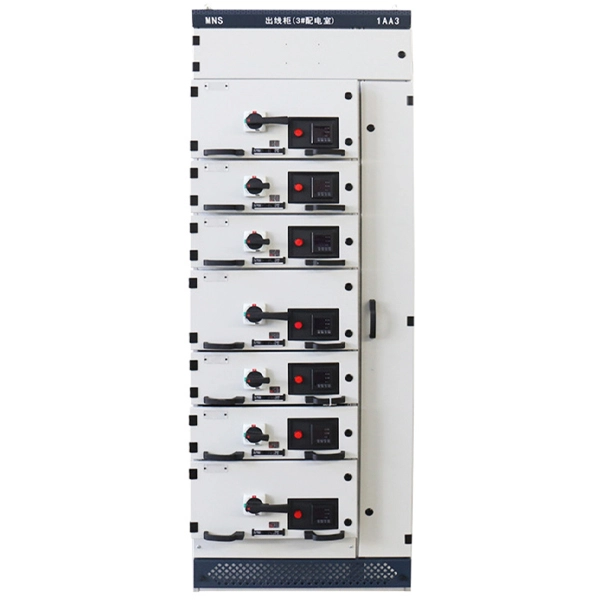

I prodotti mostrano
