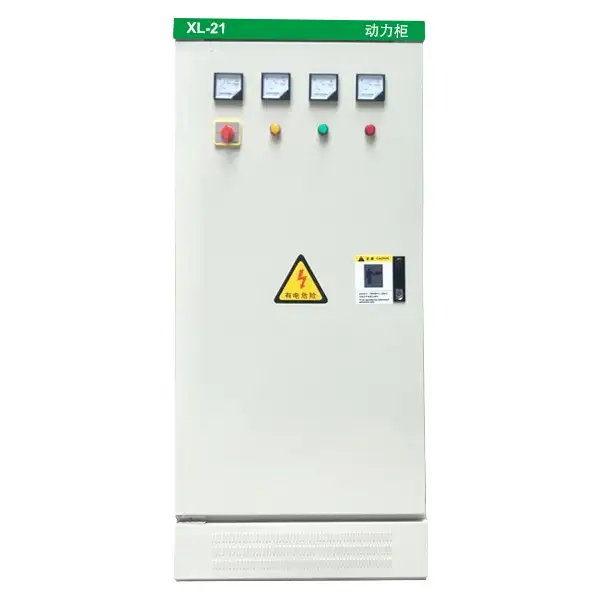

XL-21 Quadri BT del centro di controllo motori a bassa tensione

Cotenele è un produttore di quadri BT per centro di controllo motori a bassa tensione XL-21. Il quadro a bassa tensione XL-21 è uno dei primi e più utilizzati quadri di distribuzione dell'energia in Cina. Il suo scopo principale è distribuire energia elettrica alle apparecchiature finali all'interno di sistemi di alimentazione funzionanti a una frequenza di 50 Hz e tensioni nominali di 380 V (o 400 V/500 V/660 V), fornendo al contempo il controllo delle apparecchiature e la protezione dei circuiti. È compatibile con vari sistemi di messa a terra, inclusi trifase a tre fili, trifase a quattro fili e trifase a cinque fili (ad esempio TN-C, TT).

Il quadro a bassa tensione XL-21 presenta i vantaggi di qualità affidabile, installazione flessibile e facile manutenzione ed è conforme agli standard nazionali e internazionali pertinenti come GB/T 7251, IEC 60439, CCC, ecc. Cotenele ha superato la certificazione di gestione della qualità ISO9001.

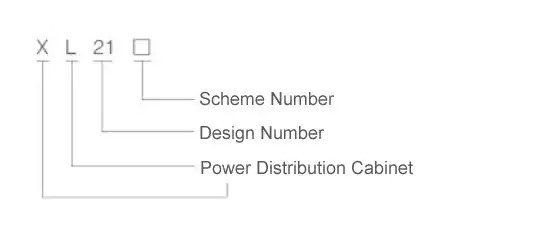

Modello e significati

Principali parametri tecnici

Quali sono le caratteristiche della struttura del prodotto dei quadri XL-21?

1. Custodia:Il guscio del quadro a bassa tensione XL-21 adatta il design completamente chiuso, questo design può offrire una protezione efficace contro polvere e oggetti esterni. Il grado di protezione standard è IP30, su richiesta è disponibile un grado superiore. La bassa tensione ha due tipologie costruttive: di tipo assemblato (elevata versatilità) e di tipo saldato (elevata resistenza).

2. Installazione e manutenzione:Il quadro BT XL-21 per centro di controllo motori a bassa tensione è progettato per il montaggio a parete e la manutenzione frontale, risparmiando spazio. Quando la porta è aperta, tutti i componenti interni sono completamente esposti, il che rende molto comoda la manutenzione ordinaria.

3. Disposizione interna:Questo pannello adatta la struttura della trave o della piastra per un layout flessibile. Elementi operativi come pulsanti, spie luminose e strumenti come voltmetro e amperometro sono montati sulla porta, mentre la maniglia di azionamento dell'interruttore principale è posizionata sul lato anteriore destro dell'armadio per un facile accesso.

4. Materiali e finiture:L'involucro del quadro di bassa tensione è realizzato in lamiera di acciaio laminata a freddo di alta qualità con spessore minimo 1,5 mm, piegata e saldata per un'elevata resistenza. La superficie è trattata con verniciatura a polvere elettrostatica per un'eccellente resistenza alla corrosione. La porta può aprirsi con un angolo non inferiore a 120 gradi per un facile accesso. Sia la custodia che la porta sono dotate di viti di terra per garantire una messa a terra sicura e affidabile.

La funzione principale e i componenti del pannello a bassa tensione XL-21

1. Funzioni principali

Il quadro BT del centro di controllo motori a bassa tensione XL-21 viene spesso utilizzato per fornire un'alimentazione affidabile alle apparecchiature collegate, utilizzate per il controllo preciso di avvio/arresto di motori e altri carichi. Supporta inoltre il monitoraggio operativo in tempo reale di parametri chiave come corrente e tensione. Allo stesso tempo, garantisce funzioni complete di protezione del circuito per far fronte a guasti come sovraccarico, cortocircuito e perdite.

2. Componenti tipici

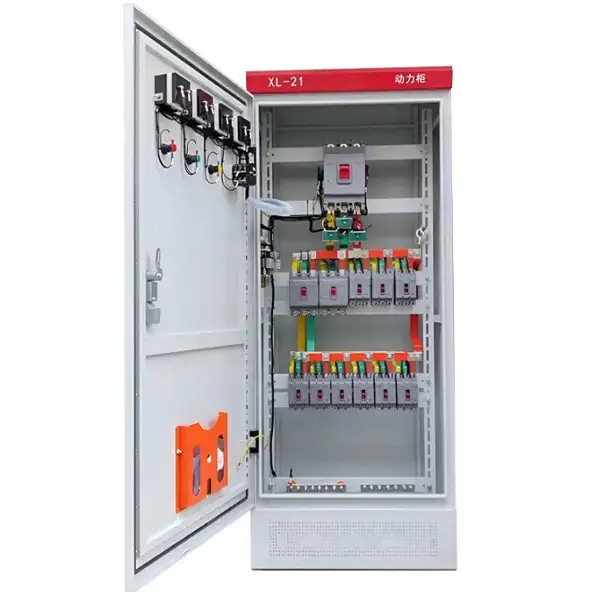

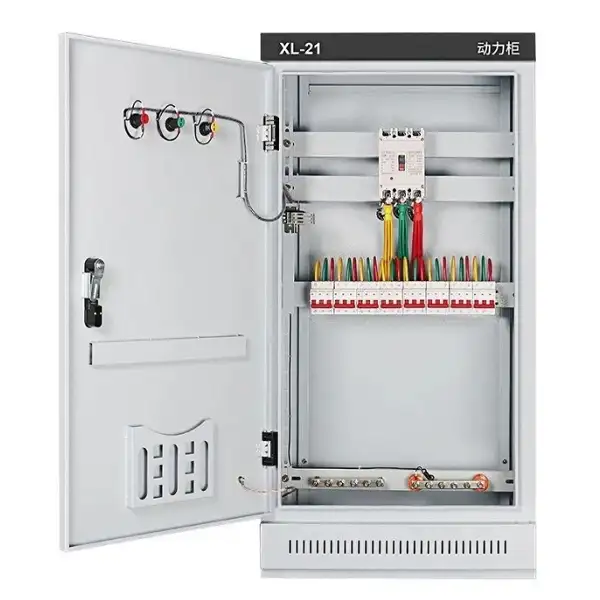

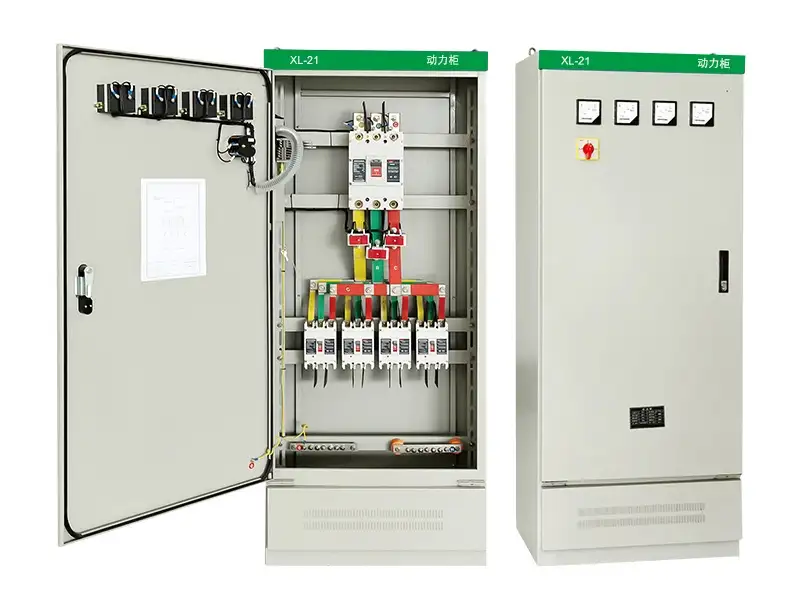

Il pannello a bassa tensione XL-21 comprende comunemente diversi componenti principali sottostanti, come interruttori automatici scatolati (MCCB), interruttori automatici in aria (ACB), interruttori automatici differenziali (RCCB), ecc. L'interruttore principale o l'interruttore in ingresso, ad esempio l'interruttore automatico scatolato CM1-400L, controlla l'alimentazione in ingresso dell'intero pannello di distribuzione e solitamente si trova all'estremità di ingresso del circuito principale. Interruttori di derivazione o interruttori in uscita, come l'interruttore o i contattori CM1-100L, responsabili della gestione di circuiti derivati ​​indipendenti come motori o illuminazione.

I dispositivi di protezione sono generalmente integrati negli sganciatori degli interruttori automatici, fornendo protezione da sovraccarico e cortocircuito, con accessori opzionali di protezione della corrente residua. I dispositivi di controllo consentono il funzionamento locale o remoto delle bobine dei contattori CA per avviare o arrestare apparecchiature ad alta potenza. Infine, vari indicatori e operatori tra cui voltmetri, amperometri, indicatori luminosi e pulsanti, insieme ai componenti montati sull'armadio, formano un'interfaccia di controllo e visualizzazione completa.

Condizioni operative e ambiente di installazione

Per garantire un funzionamento stabile a lungo termine, devono essere soddisfatte le seguenti condizioni ambientali:

1. Altitudine:Generalmente ≤2000 m; trattamento speciale richiesto per altitudini più elevate.

2. Temperatura ambiente:da -10°C a +40°C, con media nelle 24 ore ≤+35°C.

3. Umidità relativa:≤50% a +40°C; fino al 90% a +20°C – è necessario evitare la formazione di condensa.

4. Inclinazione di montaggio:≤5° dalla verticale per garantire stabilità.

5. Condizioni ambientali:Nessuna vibrazione o shock grave; assenza di gas corrosivi o esplosivi; nessuna polvere conduttiva.

6. Stoccaggio e trasporto:Prima dell'installazione, conservare in un luogo asciutto e pulito per evitare l'umidità. I canali di fondazione e i bulloni di ancoraggio sono a carico dell'utente.

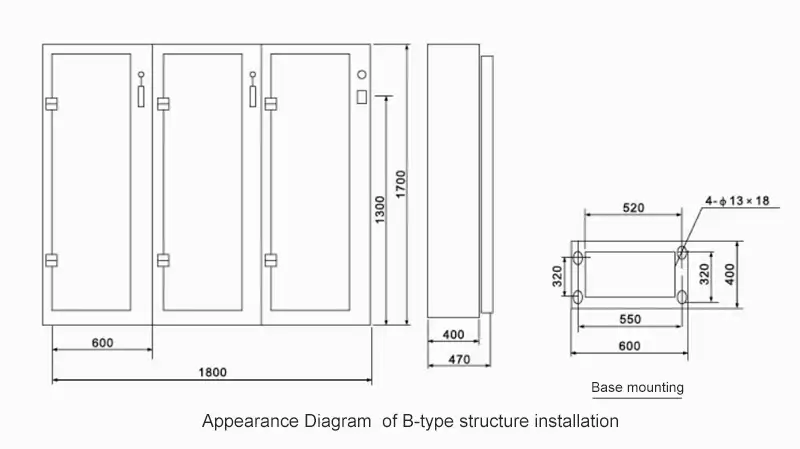

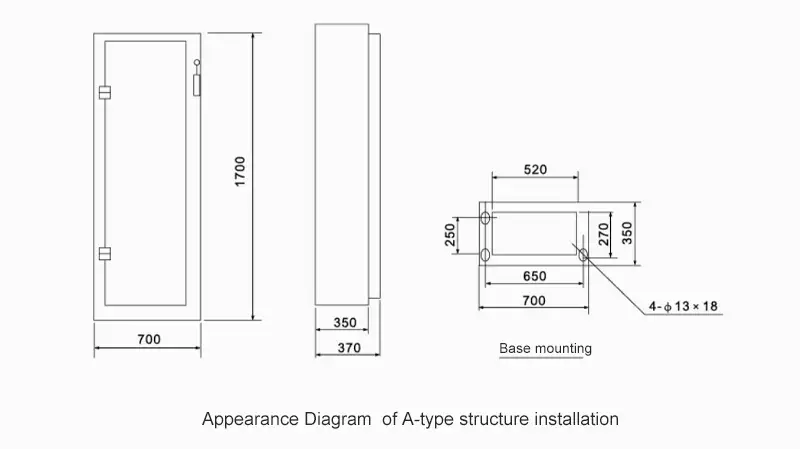

Aspetto e schema delle istruzioni di installazione

Funzionamento, manutenzione e ispezione

Prima di mettere in servizio l'armadio di distribuzione dell'energia dopo l'installazione o la revisione, è necessario eseguire le seguenti ispezioni e prove (le ispezioni e le prove dopo la revisione saranno determinate in base alla natura della revisione):

1. Controllare se l'apparecchiatura elettrica e il cablaggio secondario installati all'interno dell'armadio di distribuzione dell'alimentazione sono conformi ai requisiti del disegno.

2. Controllare se l'interruttore a coltello e l'interruttore dell'aria utilizzati per il funzionamento sono flessibili e privi di inceppamenti.

3. Controllare se l'apparecchiatura elettrica ha un buon contatto e soddisfa i requisiti operativi dell'apparecchiatura stessa.

4. Controllare se sono presenti oggetti estranei all'interno dell'armadio di distribuzione dell'alimentazione e se le viti di serraggio sulle varie parti sono allentate.

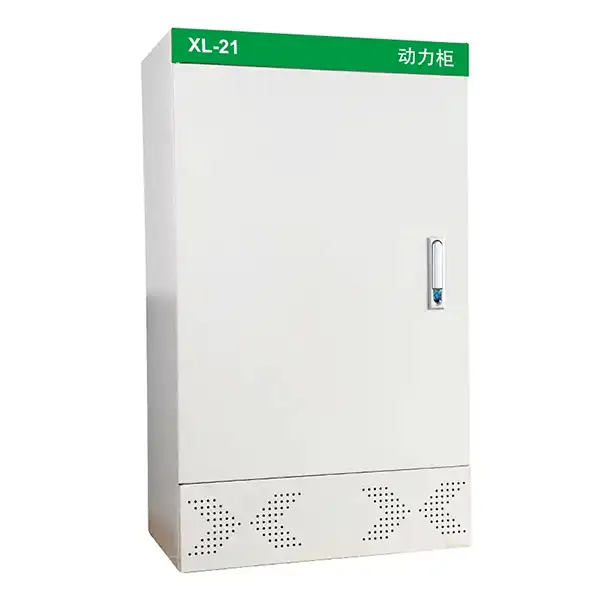

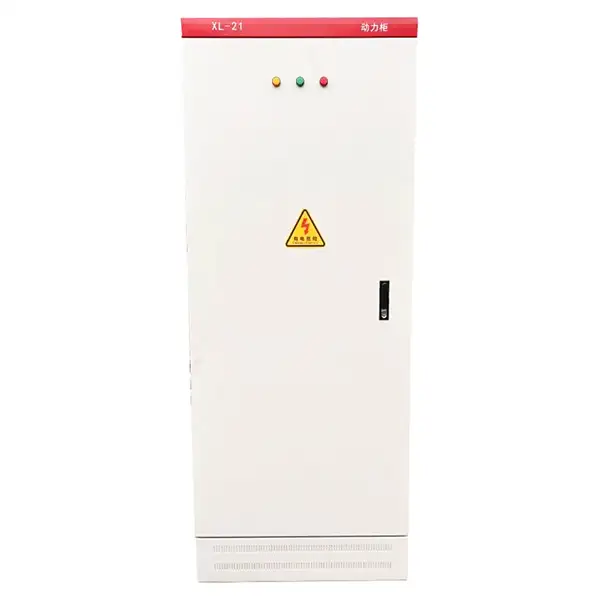

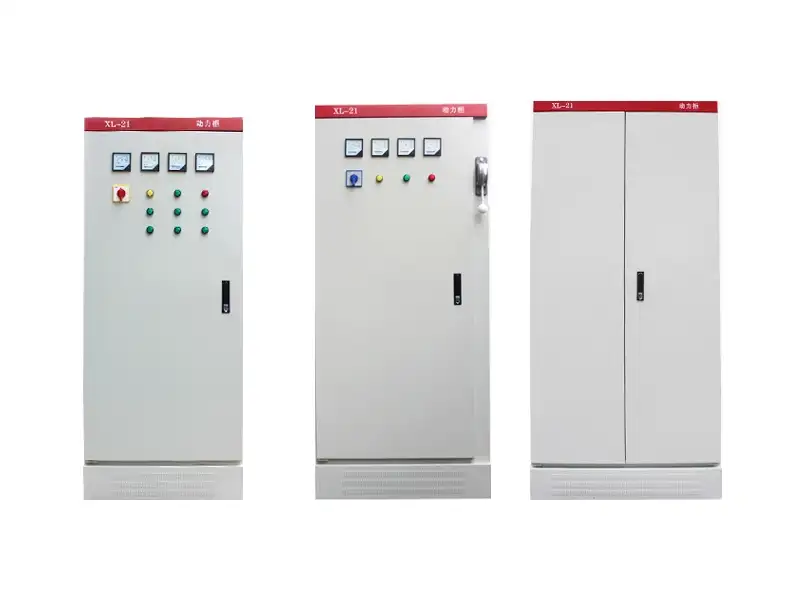

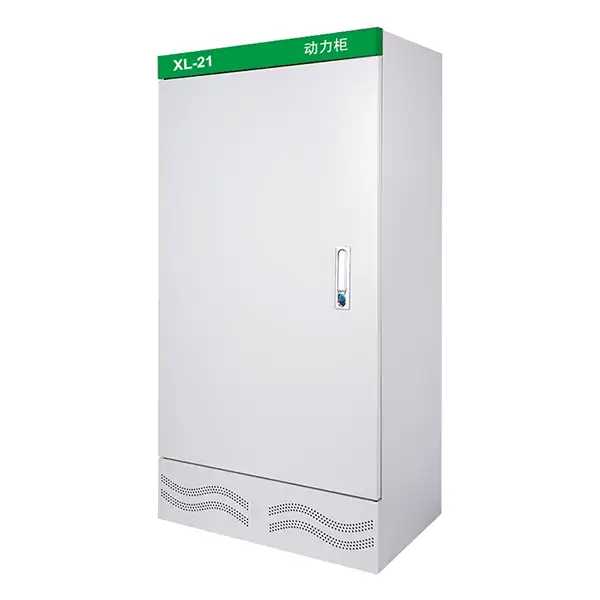

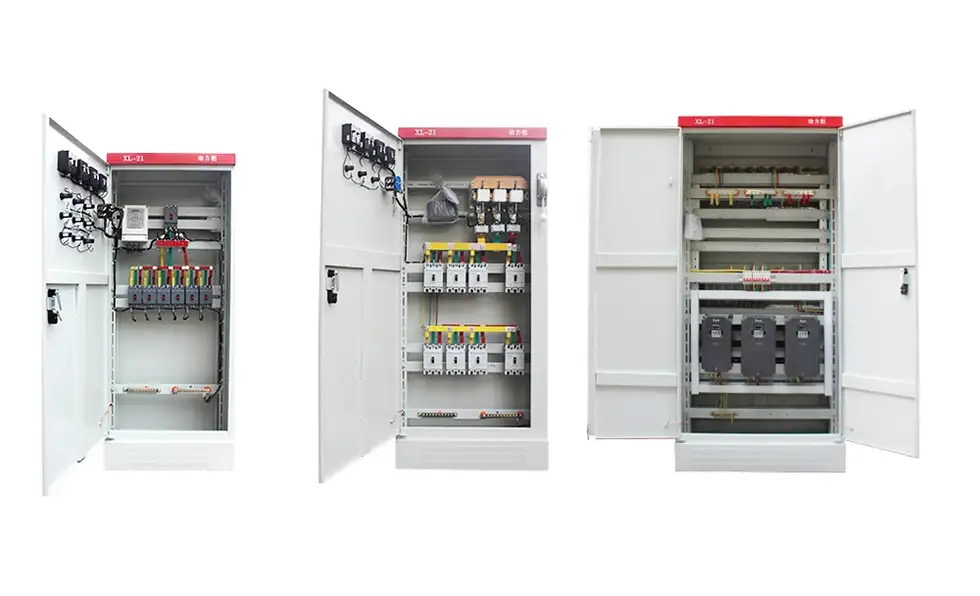

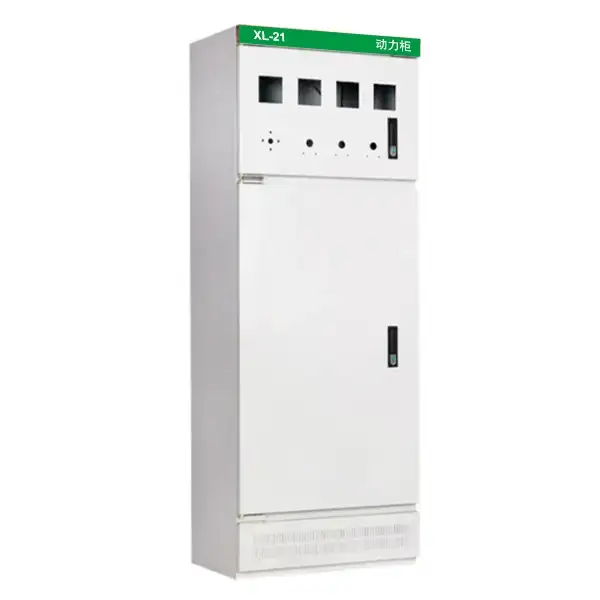

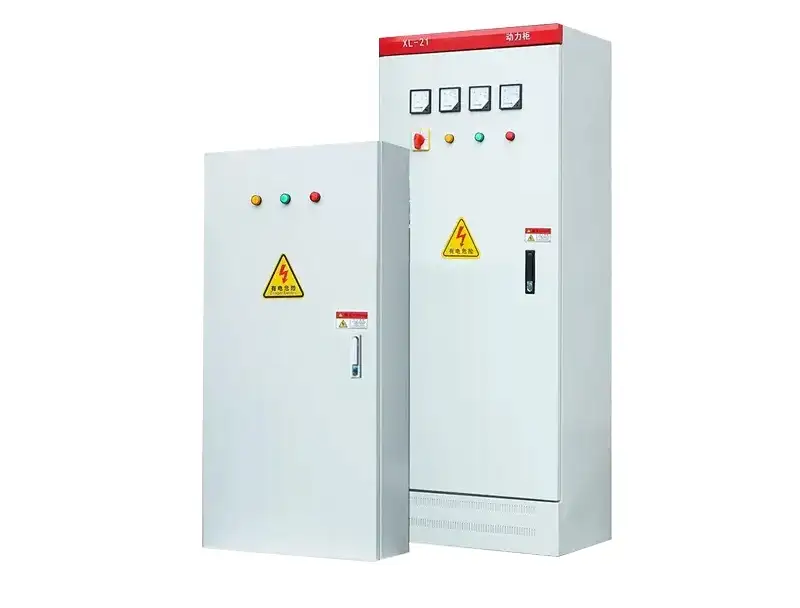

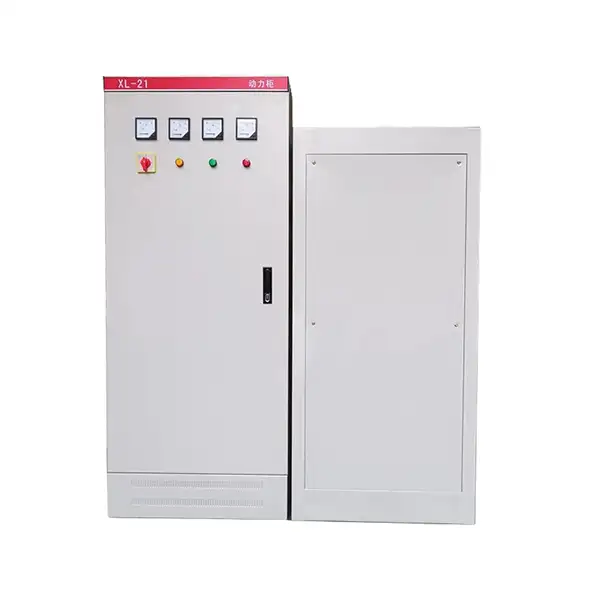

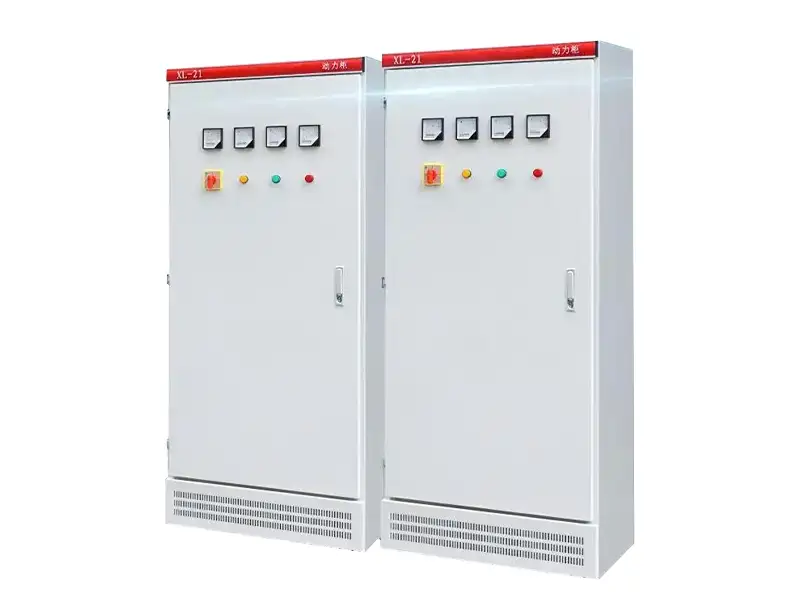

I prodotti mostrano
