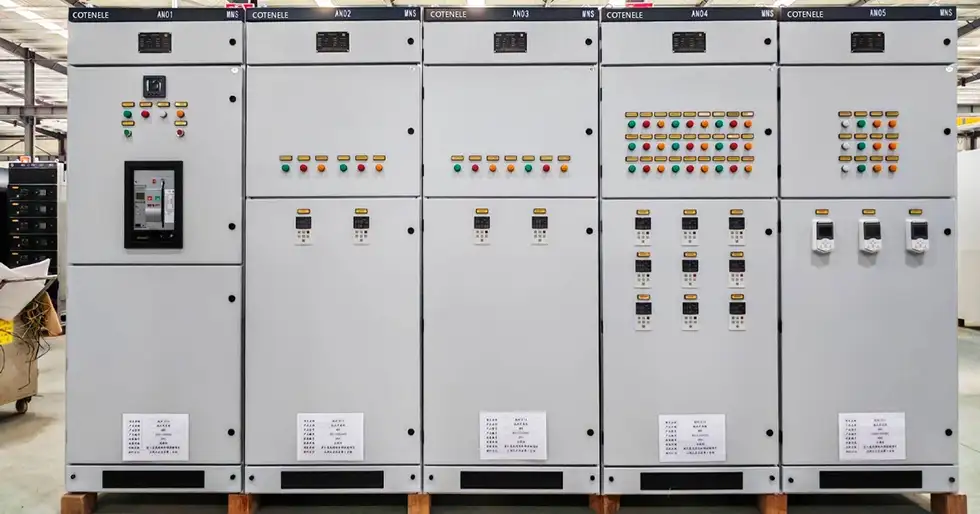

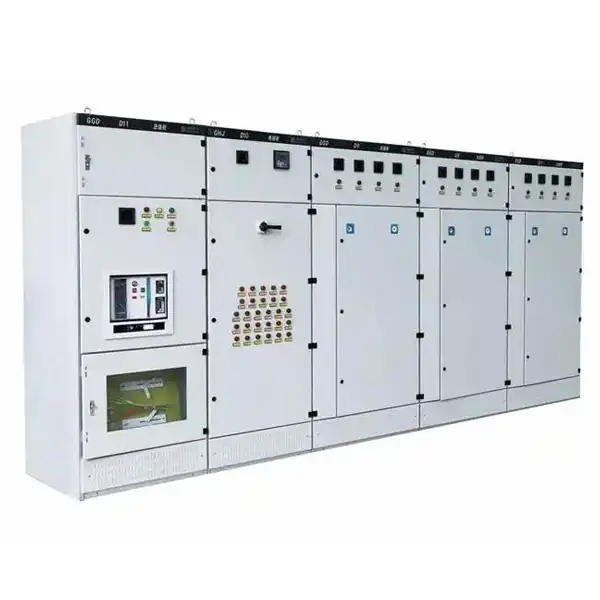

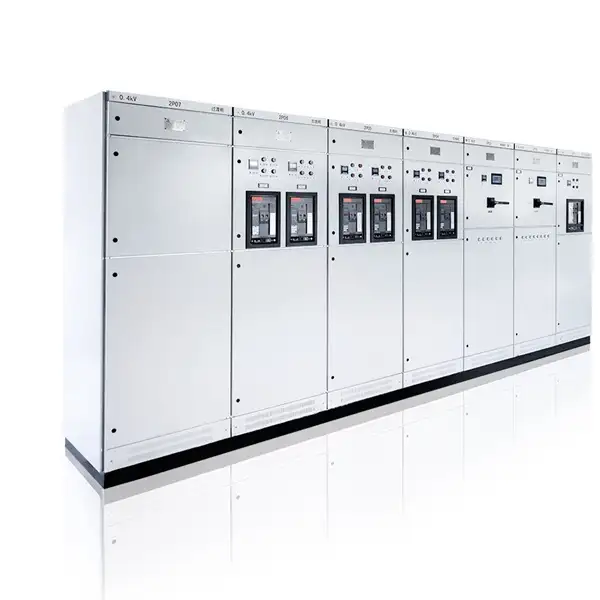

Quadro BT di bassa tensione GGD

Cotenele è un grande produttore ed esportatore di apparecchiature elettriche a bassa tensione, il pannello LV del quadro di comando a bassa tensione GGD è un dispositivo elettrico da noi prodotto, è un armadio di distribuzione di tipo fisso ampiamente utilizzato nei sistemi di alimentazione da 380 V – 660 V. Costruito in acciaio formato a freddo 8MF con fori di montaggio modulari, è dotato di ventilazione naturale attraverso fessure di raffreddamento superiori e inferiori per un'efficiente dissipazione del calore. Questa serie comprende tre modelli: GGD1 (1000 A/15 kA), GGD2 (1500 A/30 kA) e GGD3 (3150 A/50 kA), i loro gradi di protezione vanno da IP30 a IP54.

I quadri di bassa tensione della serie GGD si differenziano per i tipi estraibili come GCS o MNS, richiedono la manutenzione dello spegnimento ma offrono una soluzione più semplice ed economica. Le loro applicazioni tipiche dei quadri GGD includono impianti industriali, edifici commerciali, data center e progetti infrastrutturali. Questa serie di quadri a bassa tensione è conforme agli standard professionali nazionali come GB72511, JB/T9961 e IEC61439 ecc.

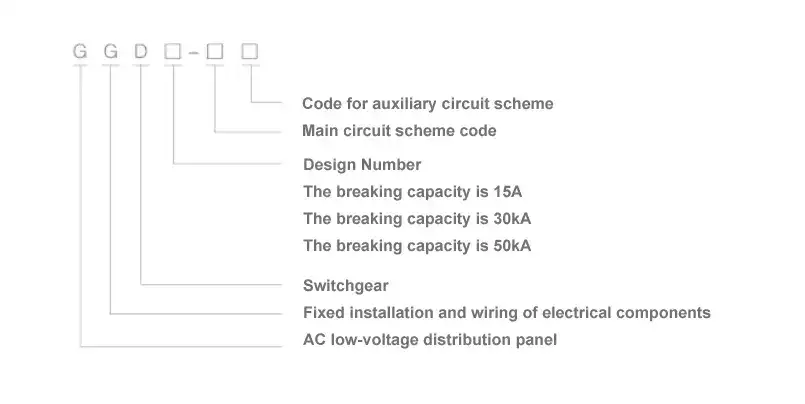

Modello e significati

Principali parametri tecnici

Condizioni di lavoro

Il pannello BT per quadri di bassa tensione Cotenele GGD è adatto ai seguenti ambienti operativi:

1. La temperatura dell'aria ambiente non deve superare +40°C o scendere sotto -5°C e la temperatura media su un periodo di 24 ore non deve essere superiore a +35°C.

2. Condizioni atmosferiche: l'aria deve essere pulita. L'umidità relativa non deve superare il 50% ad una temperatura massima di +40°C. A temperature più basse è consentita un'umidità relativa più elevata, ad esempio 90% a +20°C, a condizione che si tenga debitamente conto della possibile formazione occasionale di condensa derivante dalle variazioni di temperatura.

3. L'altitudine non deve superare i 2000 metri sul livello del mare.

4. Questa unità è adatta per il trasporto e la conservazione in un intervallo di temperatura compreso tra -25°C e +55°C e può essere esposta a temperature fino a +70°C per brevi periodi (non superiori a 24 ore). A temperature così estreme, l'unità non subirà alcun danno irreversibile e sarà in grado di funzionare normalmente in condizioni standard.

5. Se le condizioni operative di cui sopra non possono essere soddisfatte, la questione verrà risolta tramite negoziazione tra l'utente e il produttore.

6. Quando questa unità deve essere utilizzata su piattaforme di trivellazione e produzione petrolifera offshore o in centrali nucleari, deve essere concluso un accordo tecnico separato.

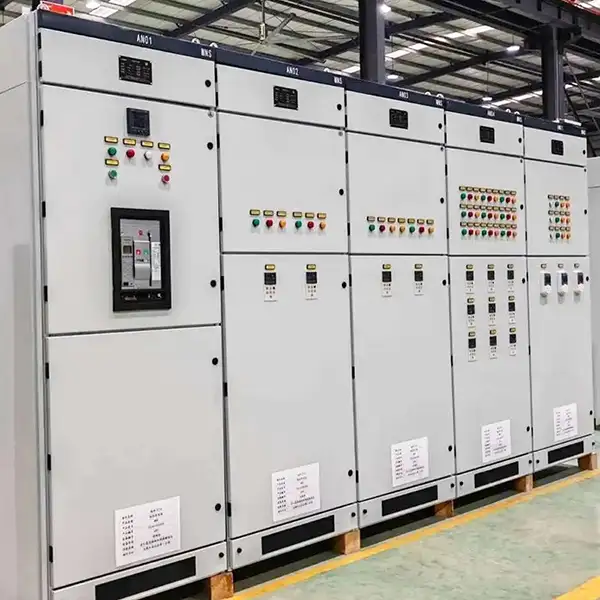

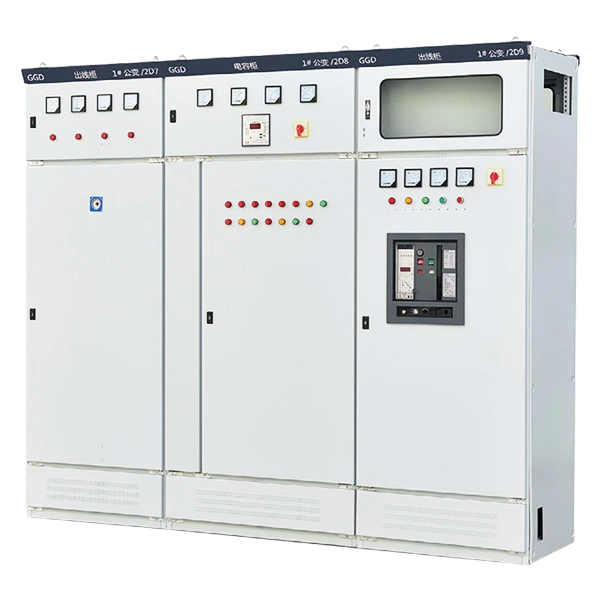

Quali sono le caratteristiche strutturali del quadro di bassa tensione GGD?

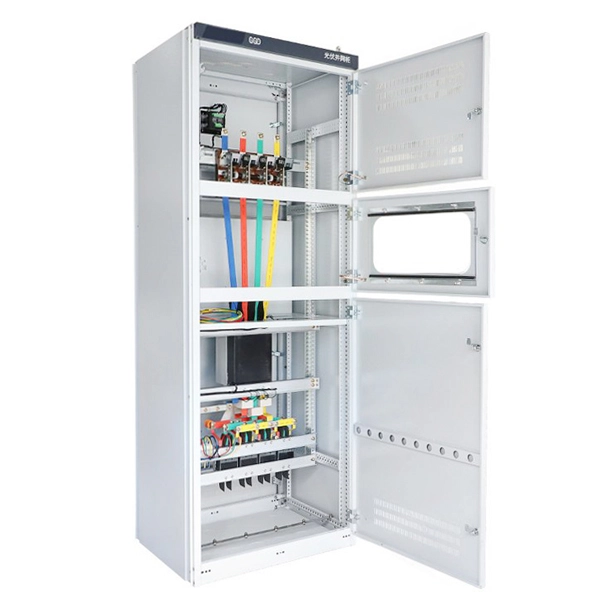

1. Struttura generale del governo

L'armadio di distribuzione CA a bassa tensione GGD adotta un design dell'armadio universale. Il suo telaio è assemblato in acciaio 8MF formato a freddo mediante saldatura parziale. Per garantire la precisione e la qualità del mobile, tutte le parti strutturali e i componenti ausiliari dedicati sono forniti da produttori designati di acciaio sagomato. I componenti del pannello adottano un design modulare e presentano fori di montaggio da 20 moduli, offrendo un'elevata versatilità. Ciò consente alla fabbrica di eseguire la pre-produzione, abbreviando significativamente il ciclo di produzione e migliorando l'efficienza del lavoro.

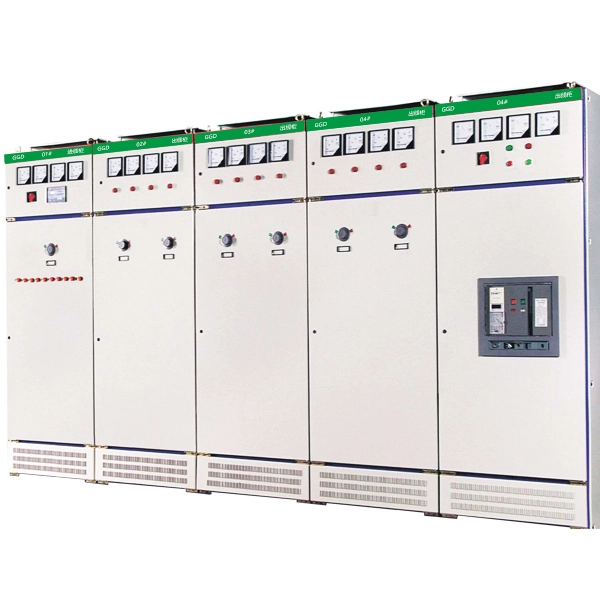

2. Progettazione della dissipazione del calore

In termini di dissipazione del calore, il quadro a bassa tensione GGD sfrutta appieno la ventilazione naturale. L'aria fresca entra continuamente dalle fessure sul fondo dell'armadio e sale naturalmente all'interno dell'involucro relativamente sigillato, formando un percorso di ventilazione senza ostacoli, che può rimuovere efficacemente il calore dall'interno del pannello a bassa tensione senza bisogno di alimentazione aggiuntiva, ottenendo così un raffreddamento efficiente.

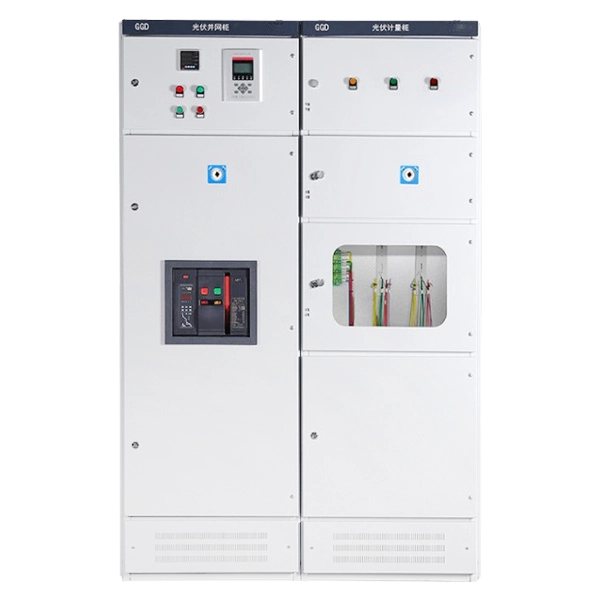

3. Design estetico ed esterno

Dal punto di vista dello stile esterno, il mobile GGD segue i requisiti del moderno design dei prodotti industriali. Il metodo della sezione aurea viene utilizzato per determinare le dimensioni complessive del mobile e la divisione delle sue varie sezioni. Di conseguenza, l'intero quadro risulta ben proporzionato, attraente e dall'aspetto fresco.

4. Ante e cerniere dell'armadio

L'anta dell'armadio è collegata al telaio tramite cerniere mobili di tipo pivot, rendendo l'installazione e la rimozione molto comode. Lungo il bordo piegato della porta è incorporata una guarnizione in gomma a forma di montagna. Quando la porta è chiusa, la guarnizione subisce una certa compressione, che non solo impedisce l'impatto diretto tra la porta e l'armadio, ma migliora anche efficacemente il grado di protezione della porta.

5. Sistema di protezione della messa a terra

Per la protezione della messa a terra, la porta dello strumento contenente i componenti elettrici è collegata in modo affidabile al telaio mediante fili di rame intrecciati. Allo stesso tempo, tutte le parti di montaggio interne sono collegate al telaio tramite viti zigrinate. In questo modo l'intero armadio forma un sistema di protezione di terra completo e continuo, garantendo la sicurezza del personale operativo e di manutenzione.

6. Rivestimento superficiale

La superficie del mobile è rifinita con una vernice da forno in poliestere con trama arancione. Questo rivestimento fornisce una forte adesione e una buona consistenza, conferendo all'intero mobile un tono morbido e opaco che evita efficacemente i riflessi. Ciò non solo migliora l'aspetto del prodotto, ma crea anche un ambiente visivo più confortevole per l'addetto in servizio.

7. Copertura superiore e anelli di sollevamento

Sono presenti quattro anelli di sollevamento ai quattro angoli della parte superiore del pannello GGD. Questi anelli di sollevamento vengono utilizzati per il sollevamento e il trasporto, facilitando la movimentazione e il posizionamento dell'apparecchiatura. La copertura superiore del pannello è rimovibile, questo design consente all'utente di staccarlo per un comodo montaggio e regolazione delle sbarre principali in loco quando necessario.

8. Grado di protezione

Il grado di protezione standard del pannello a bassa tensione GGD è IP30, che soddisfa i requisiti della maggior parte degli ambienti interni. Se l'ambiente operativo dell'utente richiede livelli di protezione più elevati o diversi, è possibile scegliere altri livelli di protezione da IP20 a IP40 per adattarsi alle varie condizioni di lavoro.

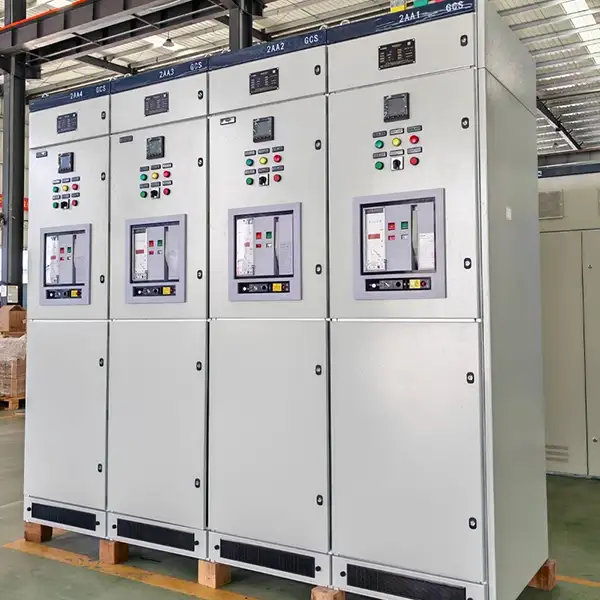

Quadro di bassa tensione GGD VS Quadro di tipo estraibile

Selezione e precauzioni

La scelta del pannello BT corretto per quadri di bassa tensione GGD è fondamentale per la sicurezza del sistema:

Abbina i parametri principali: seleziona innanzitutto il modello appropriato come GGD1, GGD2, GGD3, in base alla corrente di carico effettiva e alla corrente di cortocircuito. si consiglia di consentire un margine del 20% per la corrente.

Installazione e dissipazione del calore: per applicazioni ad alta corrente, ad esempio superiori a 3200 A, prendere in considerazione l'aumento della profondità del pannello, ad esempio gli armadi in uscita superiori potrebbero richiedere una profondità di 1200 mm. Mantenere uno spazio minimo di 800 mm davanti e dietro il pannello a bassa tensione per l'accesso per la manutenzione.

Adattabilità ambientale: per ambienti ad alta temperatura, elevata umidità o polverosi, scegli un modello con una classe di protezione più elevata, ad esempio IP40.

Funzionalità ed espansione: confermare i requisiti per la trasmissione dei dati, ad esempio il monitoraggio dell'alimentazione, e consentire spazio sufficiente per i requisiti di espansione futura.

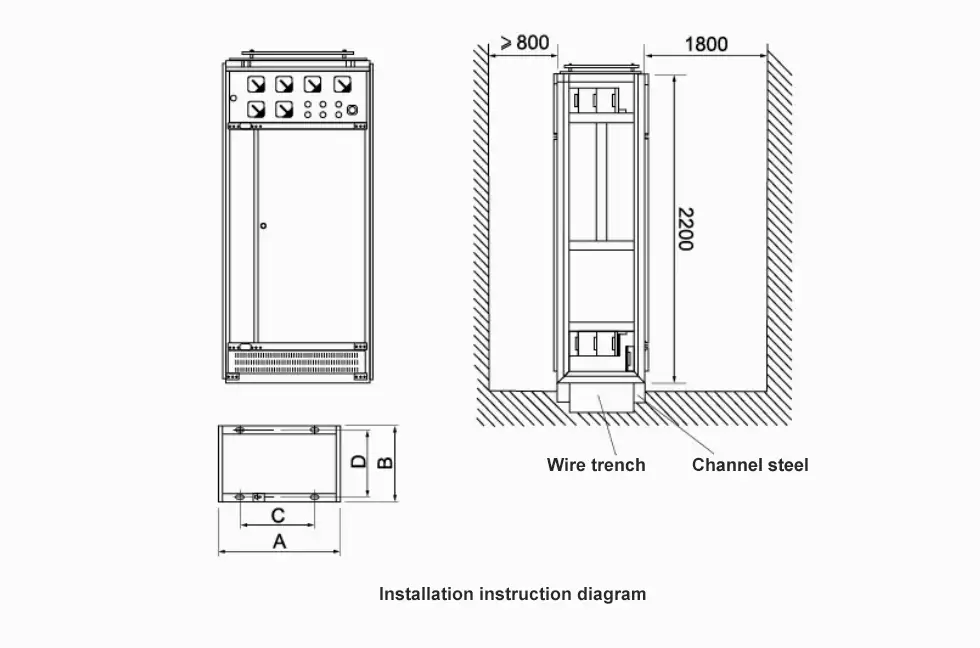

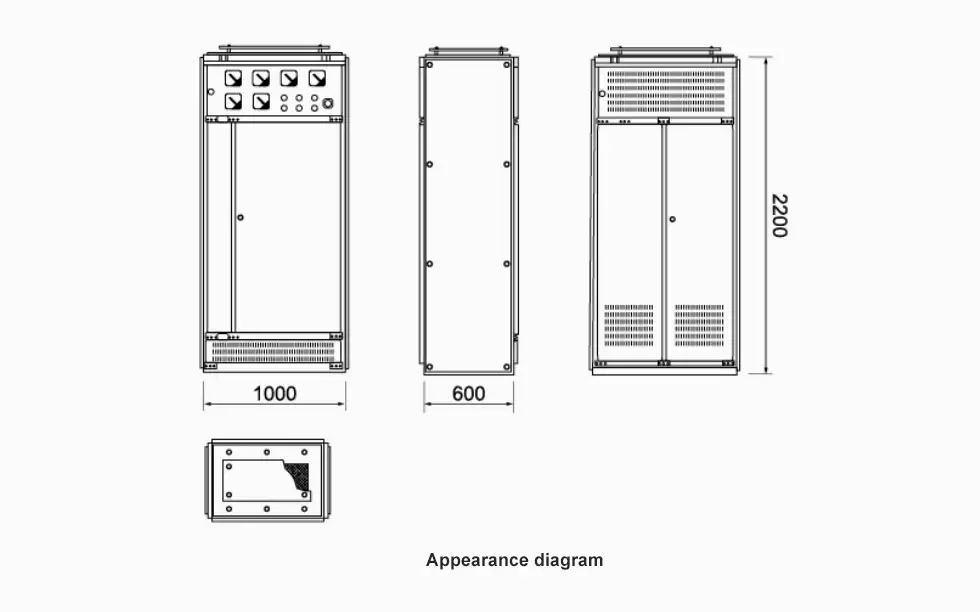

Aspetto e schema delle istruzioni di installazione
