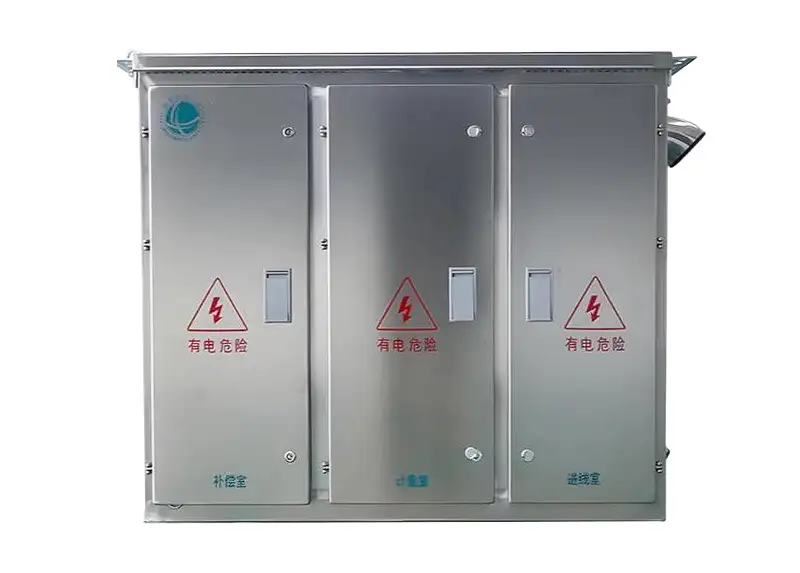

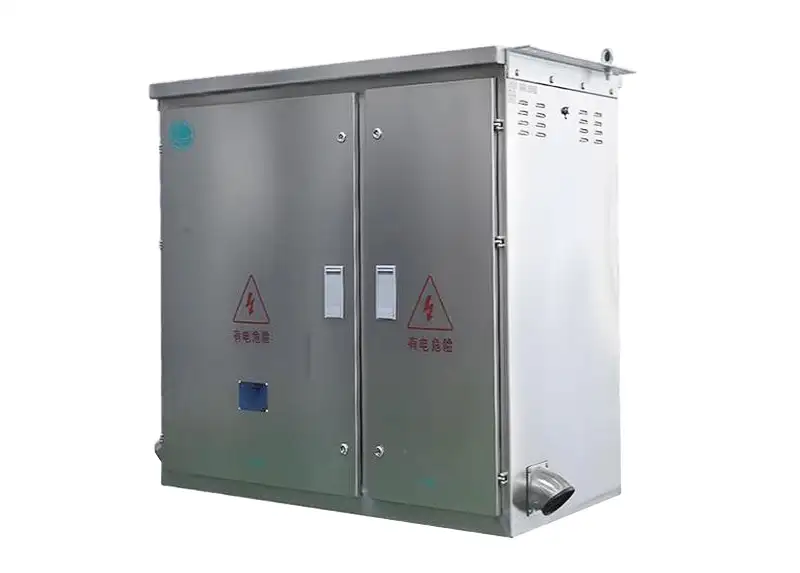

JP Scatola di distribuzione a bassa tensione Quadri BT

Il quadro di distribuzione BT con scatola di distribuzione a bassa tensione Cotenel JP combina molteplici funzioni quali distribuzione dell'energia, controllo, protezione, compensazione della potenza reattiva e misurazione dell'energia, con un modulo opzionale di protezione dalle perdite disponibile su richiesta. La scatola di distribuzione integrata a bassa tensione della serie JP è realizzata in acciaio inossidabile 201 o 304 di alta qualità con finitura elettrostatica verniciata a polvere, questa scatola di distribuzione resiste agli agenti atmosferici e riduce l'abbagliamento visivo, mentre il pannello della porta in schiuma è solido e durevole e può mantenere la sua forma invariata per lungo tempo. I lucchetti dotati della scatola di distribuzione a bassa tensione della serie JP migliorano la sicurezza antimanomissione, mentre gli anelli di sollevamento laterali standard semplificano l'installazione e la movimentazione in loco. Questa scatola di distribuzione a bassa tensione è molto adatta per sistemi CA a 50 Hz con tensioni nominali inferiori a 0,4 kV, è conforme agli standard GB7251.1‑1997 e ISO9001. La scatola di distribuzione a bassa tensione JP ha un ingombro compatto, è facile da installare e ha bassi costi di manutenzione, rendendola ideale per ambienti esterni o rurali che richiedono elevati livelli di protezione e prestazioni affidabili a lungo termine. È una scelta perfetta per le moderne reti di distribuzione a bassa tensione.

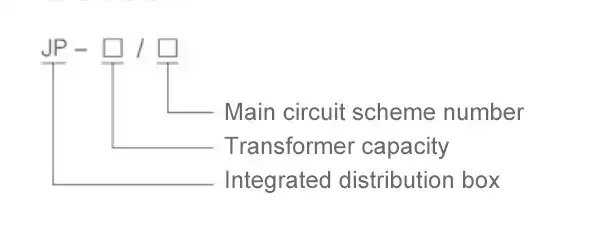

Modello e significati

Principali parametri tecnici

Condizioni di lavoro

1. Temperatura ambientale:-25℃+40℃;

2. Umidità relativa dell'aria:media giornaliera non superiore al 90%, media mensile non superiore al 90%

3. Altitudine:non superiore a 2000 m;

4. Installare in un luogo privo di forti vibrazioni e urti e senza gas corrosivi.

Cos'è il quadro BT con scatola di distribuzione a bassa tensione JP?

Il cuore della scatola di distribuzione integrata a bassa tensione della serie JP è l'"integrazione" strutturale, che integra tutti i moduli funzionali richiesti per l'intera area di distribuzione dell'energia in un guscio robusto, tra cui:

1. Distribuzione dell'energia:La scatola di distribuzione a bassa tensione JP può distribuire in modo sicuro e affidabile l'energia elettrica prodotta dai trasformatori a vari circuiti derivati;

2. Misurazione dell'energia:Le scatole di distribuzione a bassa tensione JP possono misurare con precisione il consumo energetico attraverso sale di misurazione e trasformatori di corrente integrati e solitamente sono dotate di funzioni antimanomissione;

3. Funzione di protezione:Questa scatola di distribuzione JP può fornire protezione da sovraccarico, cortocircuito, perdita, sovratensione, sottotensione, perdita di fase e sovratensione per garantire la sicurezza elettrica; E controllo e compensazione della potenza reattiva.

4. Compensazione della potenza reattiva:La funzione di compensazione della potenza reattiva della scatola di distribuzione integrata a bassa tensione della serie JP è uno dei principali vantaggi degli armadi JP, poiché può commutare automaticamente i banchi di condensatori in base al carico della rete per compensare la potenza reattiva, migliorando significativamente il fattore di potenza (fino a 0,95), riducendo le perdite di linea e migliorando la qualità della tensione.

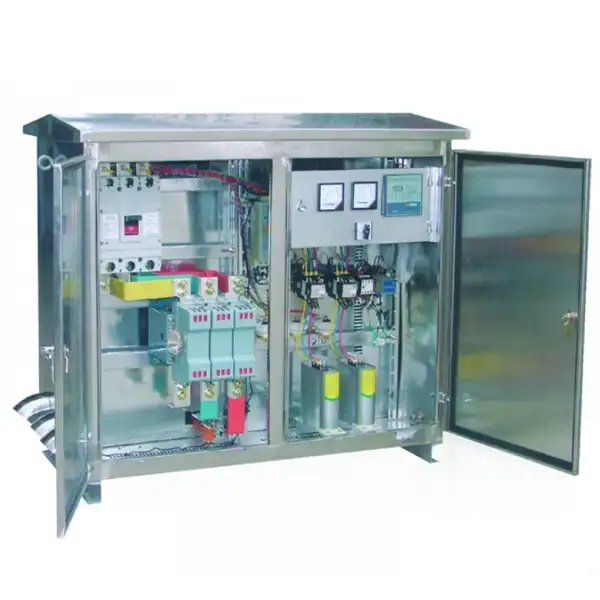

5. Struttura interna e caratteristiche

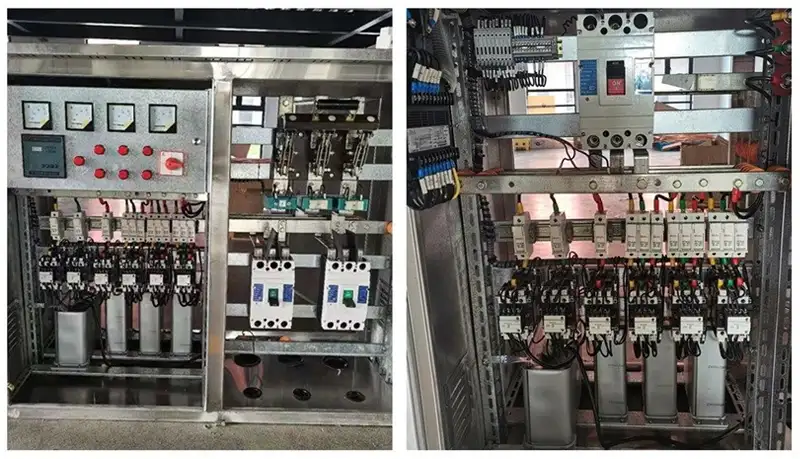

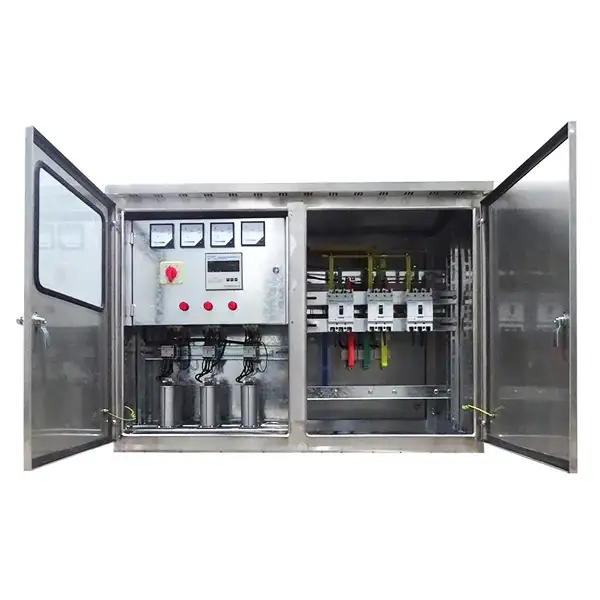

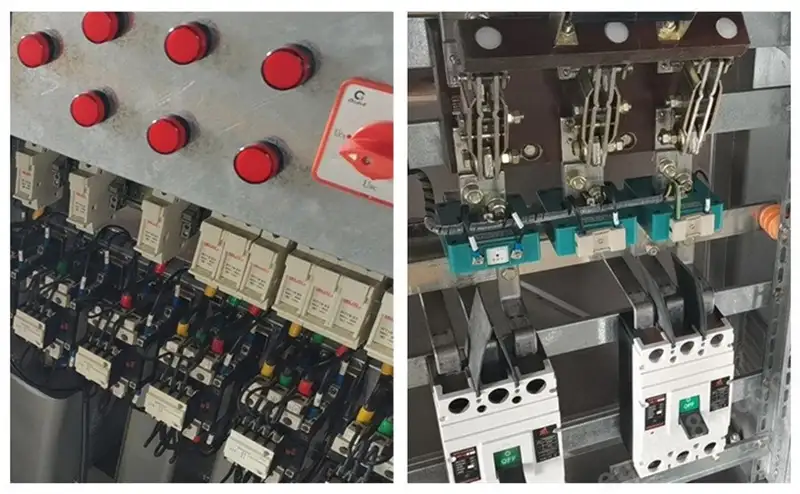

La scatola di distribuzione a bassa tensione JP presenta una chiara suddivisione in zone funzionali, generalmente suddivisa in un compartimento di misurazione, un compartimento della linea in entrata, un compartimento dell'interruttore di alimentazione e un compartimento di compensazione della potenza reattiva. Le caratteristiche di questa struttura rendono l'installazione, l'ispezione e la manutenzione molto convenienti. La scatola di distribuzione JP è specifica per ambienti esterni. Il suo involucro è solitamente realizzato in acciaio di alta qualità o acciaio inossidabile, con un livello di protezione comune di IP44 (alcuni modelli possono raggiungere IP65), che può resistere efficacemente all'acqua piovana, alla polvere e alle interferenze elettromagnetiche. L'armadio è inoltre dotato di curve impermeabili dedicate per l'ingresso e l'uscita dei cavi. Sul fronte dell’intelligence, i cabinet JP di nuova generazione fungono da “nervi periferici” della rete intelligente. Integrano moduli interni per l'acquisizione dati, la comunicazione remota (GPRS/fibra ottica) e il monitoraggio del carico. Questi moduli consentono al centro di controllo dell'energia di eseguire telemetria remota, segnalazione remota, controllo remoto e regolazione remota (le "quattro funzioni remote"), ottenendo una gestione intelligente della rete.

Ambito di applicazione tipico dei pannelli JP

1. Rinnovamento della rete rurale:Il cabinet JP è stato originariamente progettato per ambienti energetici rurali. Ad esempio, in un progetto di rinnovamento della rete rurale in una contea settentrionale, dopo aver sostituito in modo uniforme le vecchie apparecchiature con nuovi armadi JP, il fattore di potenza nell’area di distribuzione è aumentato da 0,75 a oltre 0,95, il tasso medio di perdita di linea è diminuito da 3 a 5 punti percentuali e il tasso di incidenti in viaggio a bassa tensione è diminuito di oltre il 60%, migliorando significativamente l’affidabilità e la sicurezza dell’alimentazione elettrica.

2. Riqualificazione urbana della vecchia comunità:Per gli impianti di distribuzione elettrica obsoleti nelle città che sono sopraffatti dai crescenti carichi di elettricità, l’adeguamento con armadi JP che integrano la compensazione della potenza reattiva e funzioni di monitoraggio intelligente può aumentare la capacità di alimentazione di circa il 20% senza aggiungere nuova capacità, risolvendo al tempo stesso efficacemente i problemi di instabilità della tensione.

3. Imprese industriali e minerarie e complessi commerciali:Nelle fabbriche, nell'illuminazione stradale, nelle comunità residenziali e in luoghi simili, gli armadi JP non solo eseguono la distribuzione di base dell'energia, ma la loro funzione di compensazione della potenza reattiva può anche far risparmiare una quantità considerevole sulle tariffe elettriche di base.

Diagramma schematico della struttura e delle dimensioni della scatola

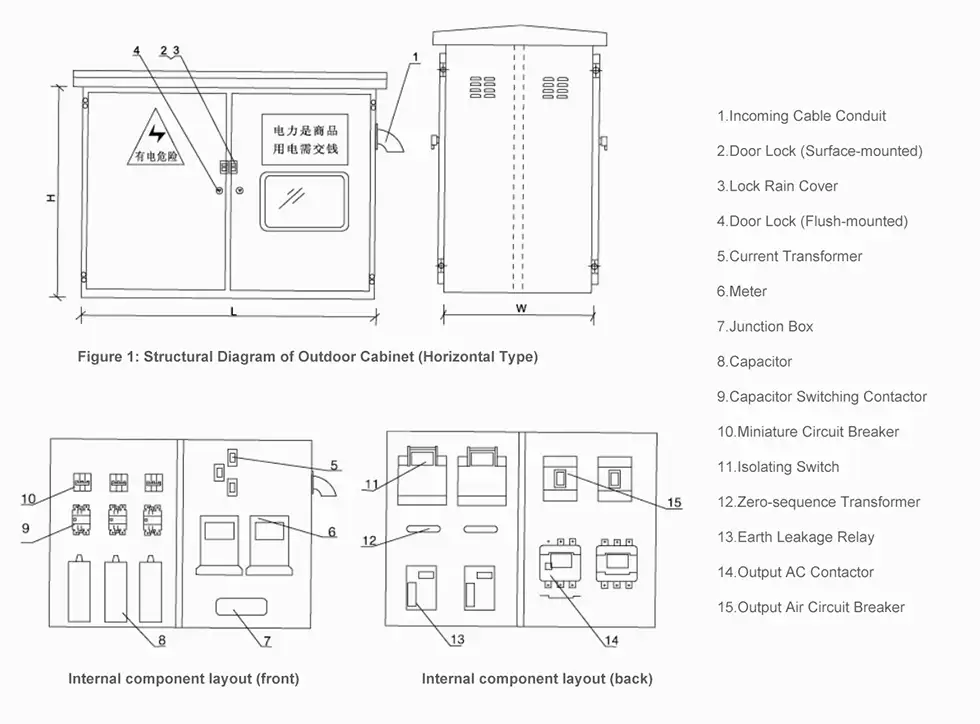

Dimensioni della scatola orizzontale

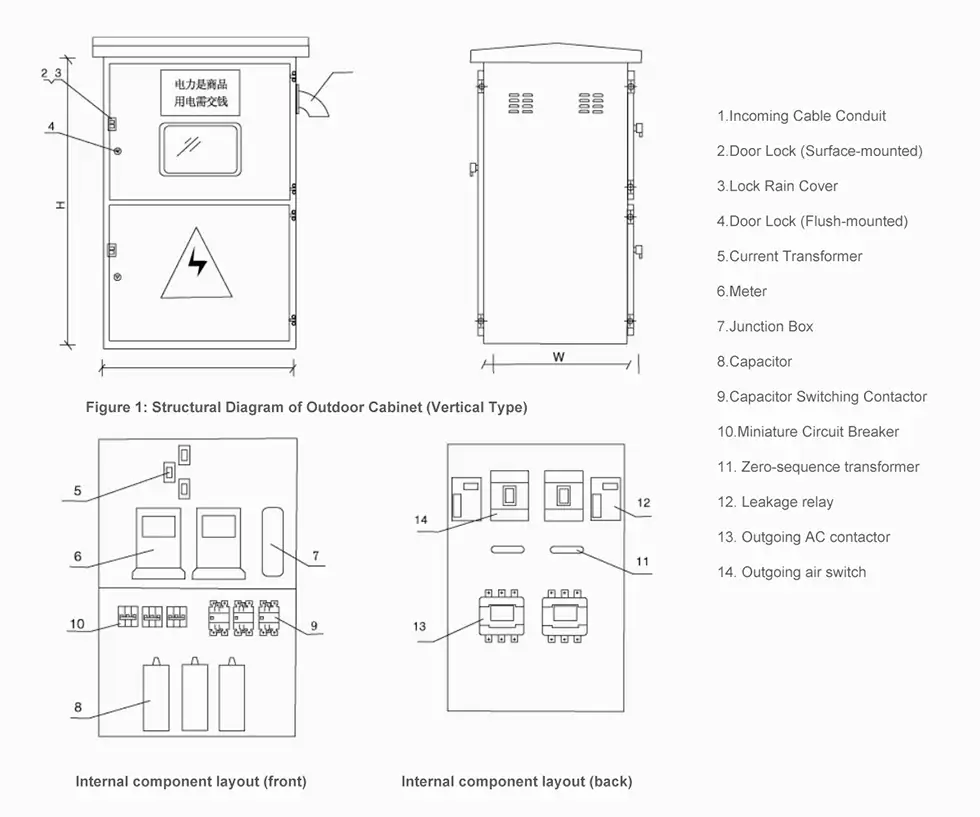

Dimensioni esterne scatola verticale

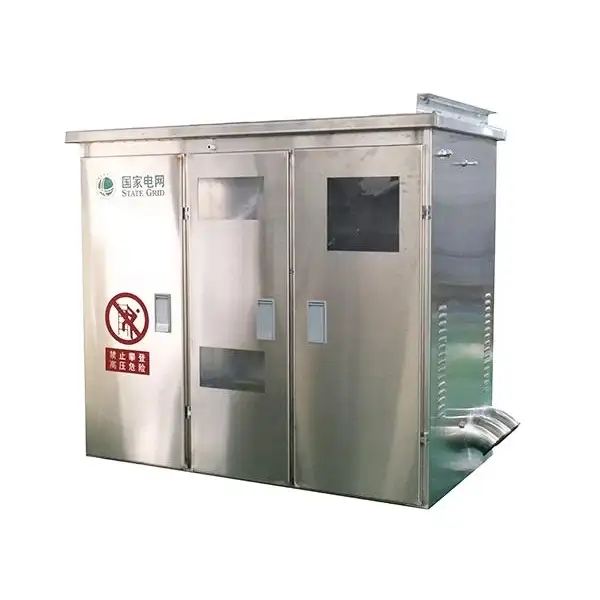

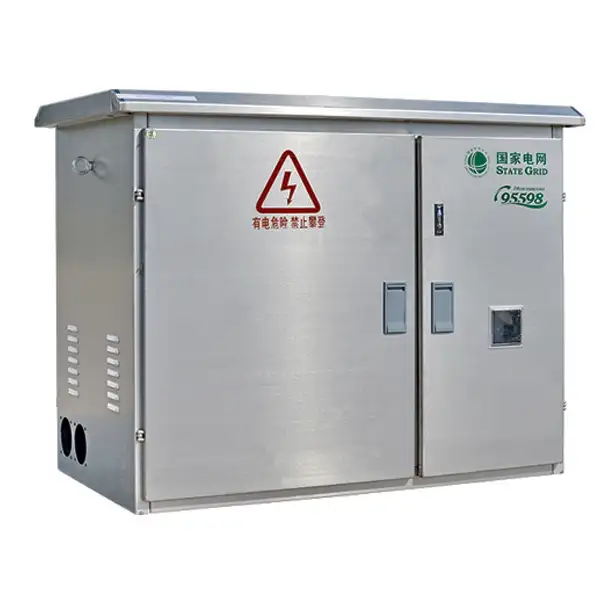

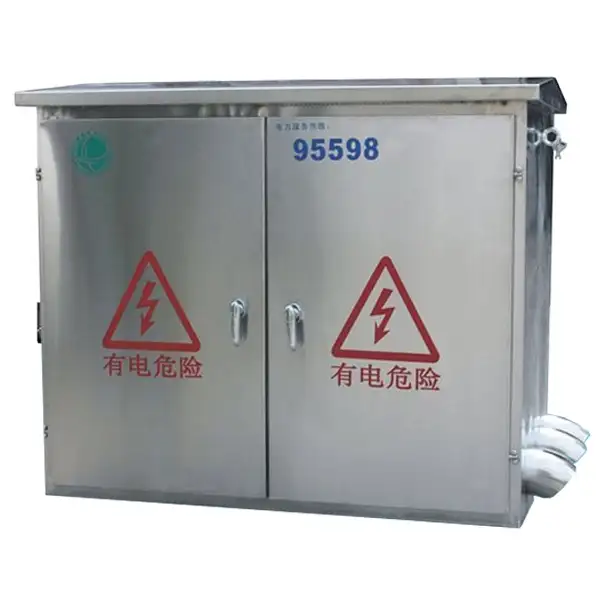

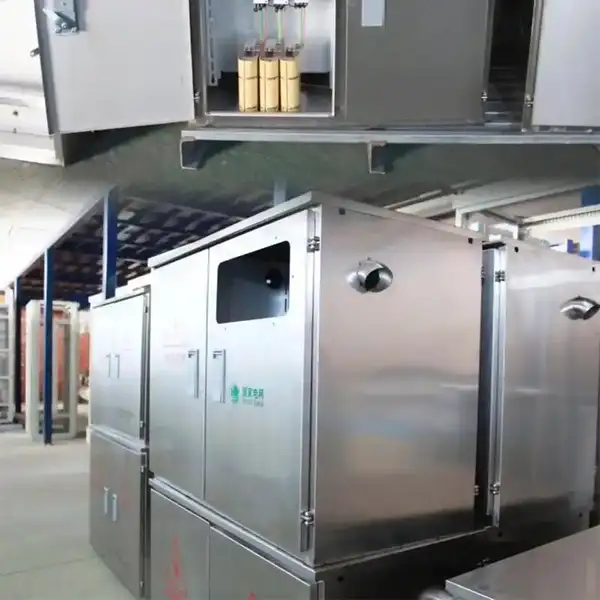

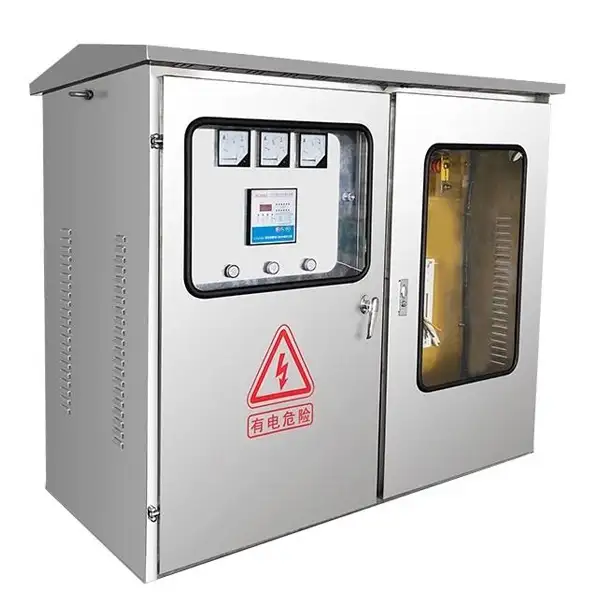

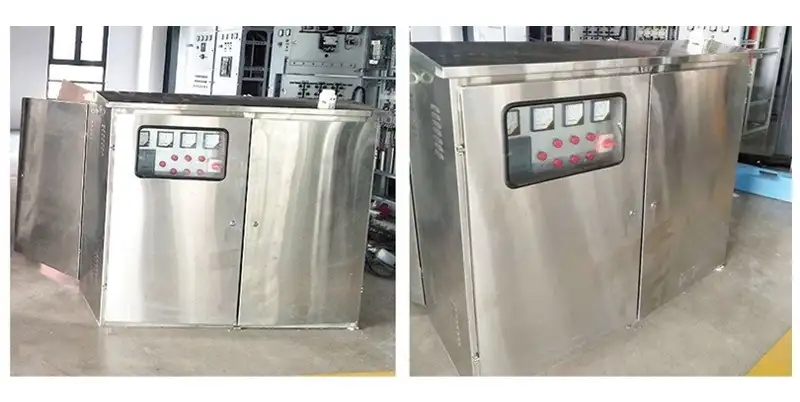

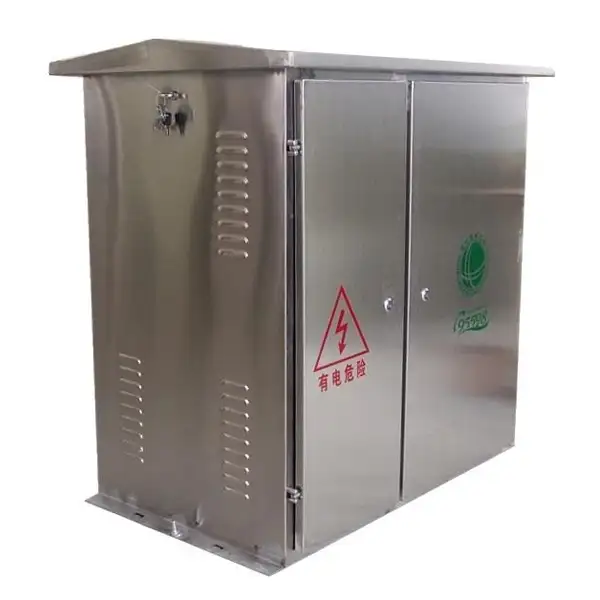

I prodotti mostrano
