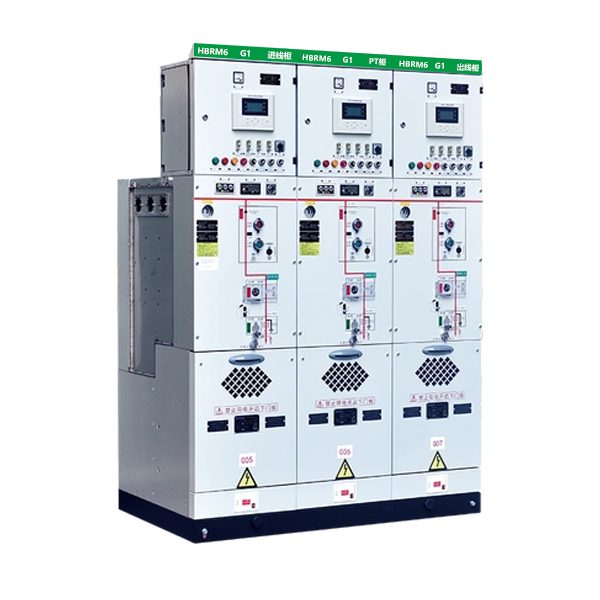

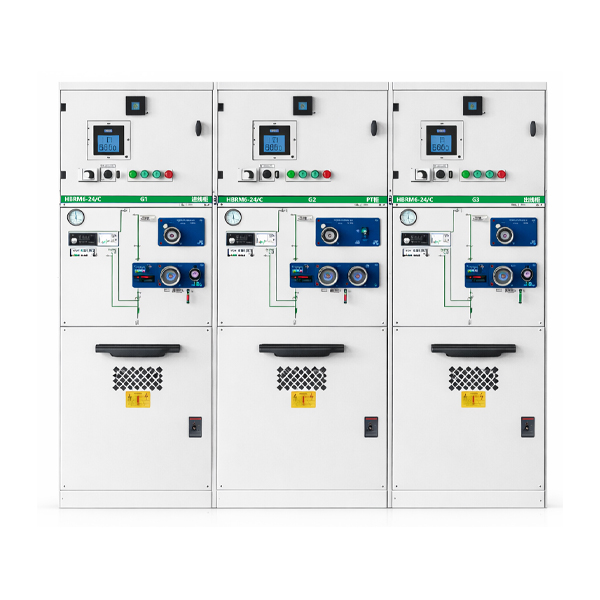

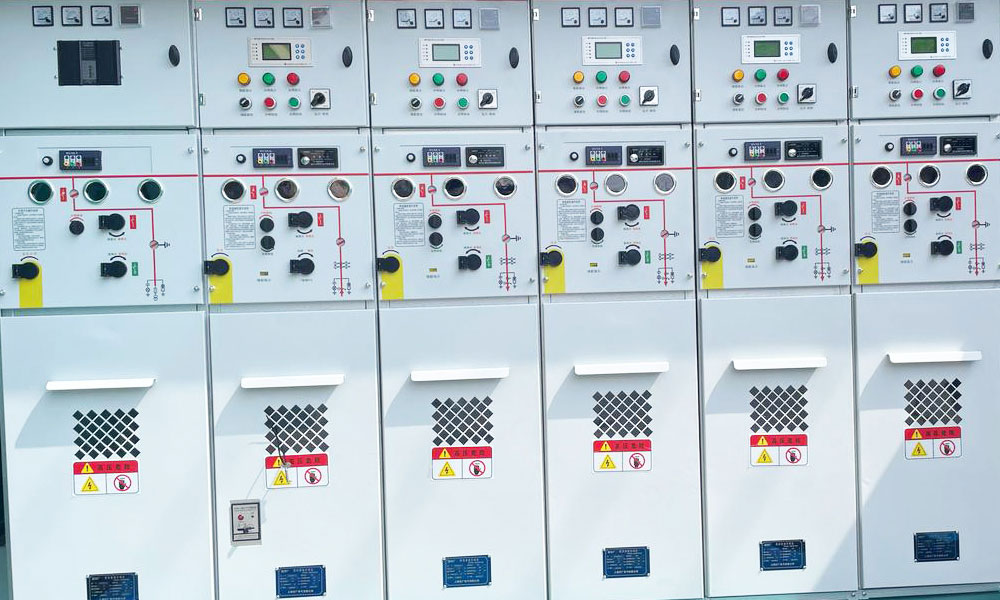

Quadri ecologici gratuiti da 24 KV SF6

Per tenere il passo con la tendenza di sviluppo del settore energetico, Cotenele è impegnata da molti anni nella ricerca e nello sviluppo di quadri ecologici da 24 KV senza SF6, il cui obiettivo principale è ridurre o sostituire completamente il gas esafluoruro di zolfo (SF₆), ampiamente utilizzato nei quadri tradizionali. I sistemi convenzionali di distribuzione a media tensione utilizzano ampiamente unità principali ad anello isolate in gas SF₆.

Tuttavia, con controlli globali sempre più severi sulle emissioni di gas serra e l’introduzione degli obiettivi cinesi di “picco del carbonio e neutralità del carbonio”, promuovere lo sviluppo e l’adozione di quadri rispettosi dell’ambiente è diventata una scelta inevitabile per l’industria energetica. I quadri ecologici, in quanto apparecchiature che "utilizzano poco o nessun mezzo dannoso per l'ambiente, hanno un basso impatto ambientale durante l'intero ciclo di vita e possiedono adattabilità ambientale", stanno gradualmente diventando il prodotto principale nel campo della distribuzione. Allo stato attuale, la domanda del mercato di quadri ecologici continua a crescere e le innovazioni tecnologiche emergono costantemente.

Che cosa sono i quadri elettrici isolati in gas rispettosi dell'ambiente:

Un quadro con involucro metallico isolato in gas ecologico si riferisce a un "quadro con involucro metallico che utilizza gas ecologico come isolamento principale, interruzione del vuoto, racchiude tutte le parti sotto tensione ad alta tensione (ad eccezione dei dispositivi di ingresso/uscita) in un serbatoio metallico con una leggera pressione positiva (≤0,04 MPa), utilizza una piccola quantità di materiali isolanti solidi come supporti, ha una continuità di servizio nominale non inferiore a LCS2A ed è in grado di interrompere normalmente la corrente di guasto di cortocircuito nominale sotto condizioni di pressione relativa pari a zero."I quadri ecologici isolati in gas utilizzano gas non SF₆ (inclusi aria secca, azoto e miscele SF₆) come mezzo isolante, combinato con la tecnologia di interruzione del vuoto. Attualmente è il tipo di quadro ecologico più utilizzato.

In base alle funzioni applicative, i quadri elettrici isolati in gas ecologici possono essere suddivisi in unità principali ad anello (RMU) e quadri (quadri isolati in gas, C-GIS).

Principali mezzi isolanti:

1. Aria secca: N₂ e aria secca possono essere utilizzati come mezzi isolanti nei quadri di media tensione fino a 12 kV fino a 40,5 kV. Quando la pressione dell'aria secca viene aumentata fino a circa tre volte quella dell'isolamento SF₆, è possibile soddisfare i requisiti di isolamento.

2. Azoto (N₂): l'N₂ puro è uno dei mezzi isolanti più rispettosi dell'ambiente ed è stato ampiamente utilizzato nei quadri elettrici isolati in gas ecologici da 12 kV.

3. Altri gas rispettosi dell'ambiente: includono miscele 80% N₂/20% O₂, CO₂, C₃, C₅, ecc., alcuni dei quali hanno già visto applicazioni commerciali.

4. In termini di costruzione, il serbatoio del gas del quadro elettrico isolato in gas ecologico è saldato da sottili piastre metalliche, offrendo un processo di produzione semplice che garantisce coerenza della qualità del prodotto, stabilità e affidabilità operativa durante la produzione di massa, che è l'approccio tradizionale in Cina.

Costruzione di quadri ecologici isolati in gas

I quadri ecologici isolati in gas adottano un design modulare.

Gli scomparti interni del quadro ecologico isolato in gas comprendono principalmente le seguenti parti:

1. Scomparto riempito di gas (serbatoio del gas)

Lo scomparto riempito di gas è la parte centrale dei quadri ecologici isolati in gas. È realizzato con piastre di acciaio inossidabile saldate con precisione e riempito internamente con gas ecologici come aria secca o azoto. Le parti primarie sotto tensione (sbarra collettrice principale) e il corpo dell'interruttore sono sigillati all'interno del serbatoio del gas. Il livello di protezione di questo serbatoio del gas può raggiungere IP67 e il suo interno non è influenzato dalle condizioni ambientali esterne, con capacità di impermeabilità e anticondensa a breve termine. Il serbatoio del gas utilizza un leggero isolamento del gas a pressione positiva (≤0,04 MPa), riducendo la probabilità di perdite di gas. Anche se si verifica una perdita nel serbatoio del gas, è possibile mantenere una resistenza isolante sufficiente a una pressione relativa pari a zero senza compromettere il normale funzionamento.

2. Scomparto a bassa tensione (vano strumenti)

Lo scomparto a bassa tensione si trova nella parte superiore o anteriore dell'armadio e viene utilizzato per installare apparecchiature secondarie come dispositivi di protezione del microcomputer, controller intelligenti e strumenti di misurazione. Il compartimento strumenti può essere dotato di protezione microcomputer e altri strumenti e può realizzare funzioni “quattro remote” (misurazione remota, segnalazione remota, controllo remoto, regolazione remota), fornendo funzionalità di automazione e intelligenza.

3. Vano cavi

Il vano cavi si trova nella parte inferiore dell'armadio e viene utilizzato per il collegamento dei cavi in ​​entrata e in uscita. Può inoltre ospitare apparecchiature quali scaricatori di sovratensione e trasformatori di tensione. I collegamenti in entrata e in uscita utilizzano collegamenti con cavi plug-in completamente isolati e schermati, garantendo la sicurezza operativa.

Scomparto del meccanismo operativo

La cella comandi viene utilizzata per installare i meccanismi di comando a molla del sezionatore e dell'interruttore generale, consentendo sia la manovra manuale che quella elettrica. Il meccanismo è integrato con l'interruttore per ottenere l'interblocco. Il meccanismo operativo ha meno parti, riducendo i collegamenti di trasmissione e migliorando l'affidabilità.

4. Componenti principali

I principali componenti interni includono l'interruttore automatico sottovuoto, il sezionatore, il sezionatore di terra, la sbarra collettrice principale, lo scaricatore di sovratensione, ecc. Questi sono posizionati all'interno del serbatoio del gas sigillato come unità funzionali per formare ciascun compartimento pieno di gas.

Scenari applicativi

1. Reti di distribuzione urbana

I quadri ecologici sono più ampiamente utilizzati nelle reti di distribuzione urbana. Rispetto ai tradizionali quadri di media tensione, i quadri ecologici isolati in gas hanno un ingombro ridotto, elevate prestazioni di sicurezza e una forte resistenza agli ambienti difficili, il che offre grandi vantaggi nelle aree urbane con scarse risorse territoriali. I quadri ecologici isolati in gas sono ampiamente utilizzati nelle aree residenziali urbane, nelle aree commerciali e nelle sottostazioni.

2. Settore delle energie rinnovabili

I quadri ecologici registrano la domanda in più rapida crescita nel settore delle energie rinnovabili. La connessione alla rete degli impianti eolici e fotovoltaici è spesso soggetta a fluttuazioni di tensione. Le unità principali ad anello isolate in gas rispettose dell'ambiente e C-GIS possono soddisfare con precisione le esigenze di distribuzione affidabile della connessione alla rete di base di energia rinnovabile su larga scala. Le principali applicazioni includono:

Energia eolica offshore, eolica/fotovoltaica onshore e sistemi di accumulo dell'energia.

3. Centri dati

I data center hanno requisiti estremamente elevati in termini di affidabilità dell'alimentazione e protezione ambientale ecologica. I quadri ecologici possono soddisfare la duplice esigenza di una distribuzione dell'energia altamente affidabile e di un funzionamento a basse emissioni di carbonio.

4. Infrastrutture di trasporto

I quadri ecologici sono ampiamente utilizzati nelle infrastrutture di trasporto come metropolitane, ferrovie ad alta velocità, aeroporti, autostrade ecc.

5. Applicazioni in ambienti estremi

I quadri ecologici isolati in gas sono particolarmente adatti per aree con ambienti operativi difficili, come aree costiere, umide, ad alta temperatura, freddo intenso, alta quota, gas chimicamente corrosivo o aree fortemente inquinate.

Quadro ecologico isolato in gas VS  SF₆Quadro isolato in gas

Di seguito è riportato un confronto completo tra quadri isolati in gas SF₆ (GIS SF₆), quadri isolati in gas ecologici (GIS ecologici).  Questi due percorsi tecnici sono le opzioni principali nella distribuzione di media tensione, ciascuno con differenze significative nel mezzo isolante, nella costruzione, nei vantaggi e nelle limitazioni.

Perché scegliere i quadri ecologici Contenele 24KV?

I quadri ecologici Contenes sono la scelta distributiva ideale per raggiungere gli obiettivi di neutralità del carbonio:

• Leadership ecologica: utilizza azoto (N₂) o aria secca invece di SF₆, zero emissioni di gas serra. Riconosciuto come “caso tipico di innovazione tecnologica verde del 2024”.
• Sicuro e affidabile: grado di protezione IP67, funzionamento normale a pressione relativa pari a zero, durata meccanica fino a 11.000 operazioni e tensione di resistenza di 42 kV a pressione relativa pari a zero.
• Elevata capacità e compattezza: solo 600 mm di larghezza, con corrente di alimentazione massima fino a 3.150 A, per soddisfare facilmente le esigenze di distribuzione di corrente elevata
• Intelligente ed esente da manutenzione: il funzionamento si basa su una piattaforma intelligente e offre qualità affidabile, sicurezza, affidabilità ed esente da manutenzione a vita.
• Ampia applicazione: classificato al livello più alto per i quadri ecologici isolati in gas ad alta pressione da 35 kV, con un tasso di successo del 18% nei progetti di SPIC e Huaneng e una capacità di produzione annua di 10.000 unità per garantire pienamente la consegna.

Laboratorio di produzione

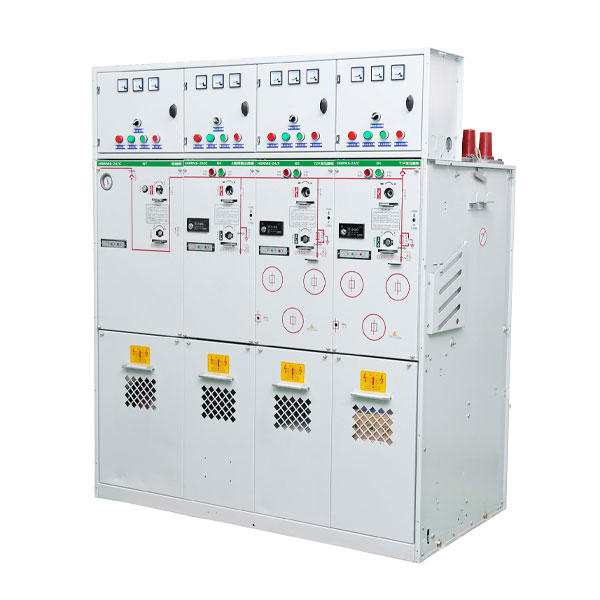

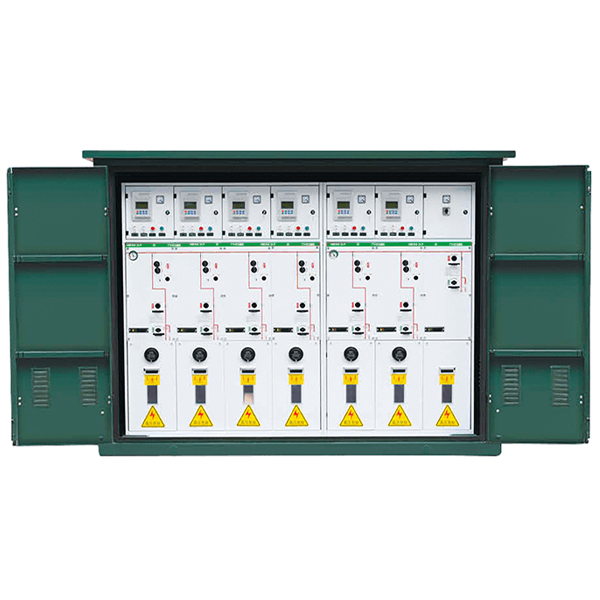

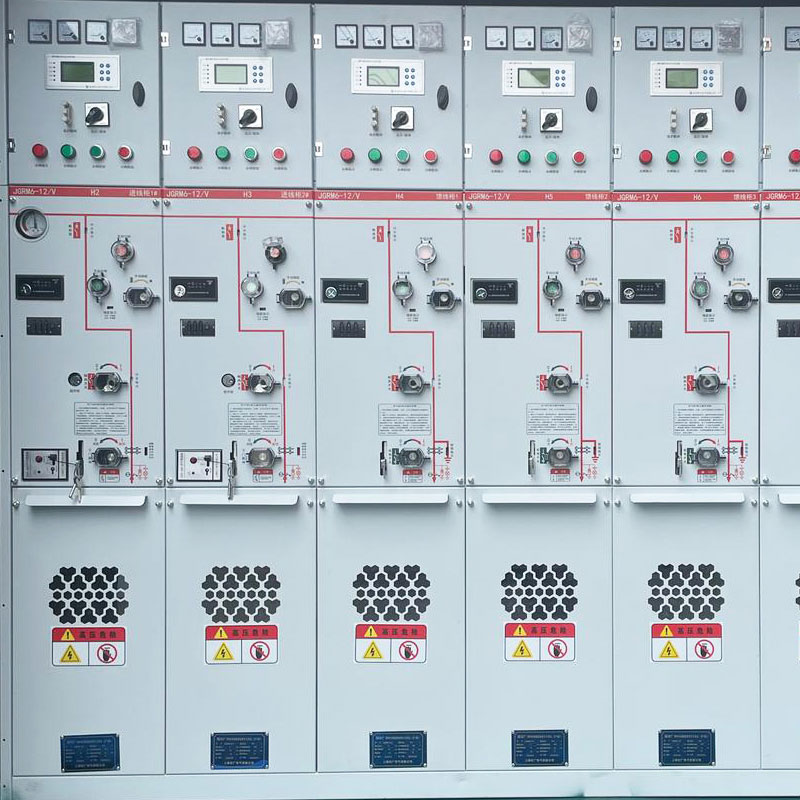

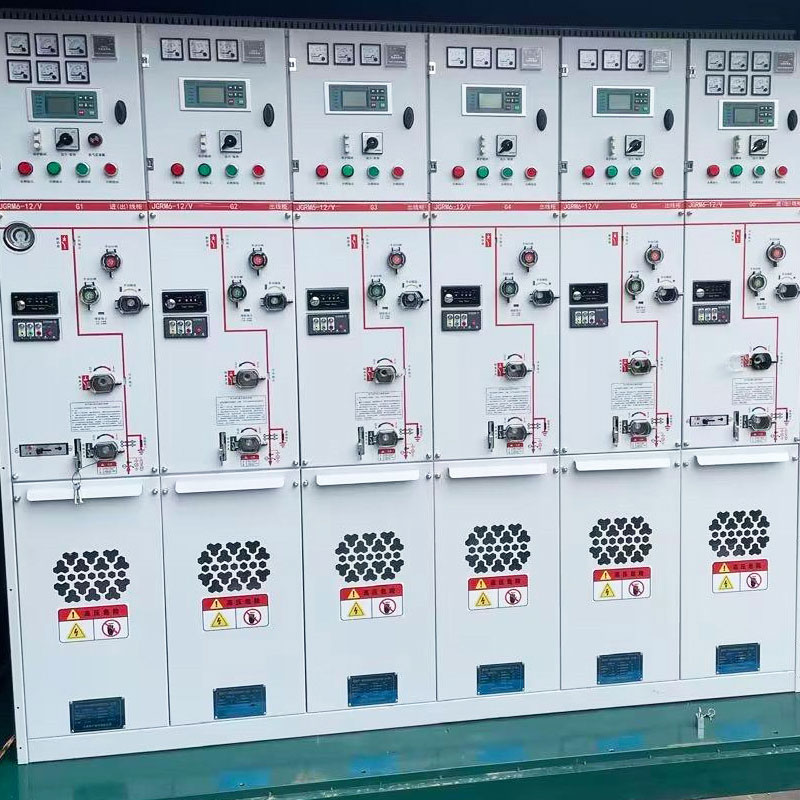

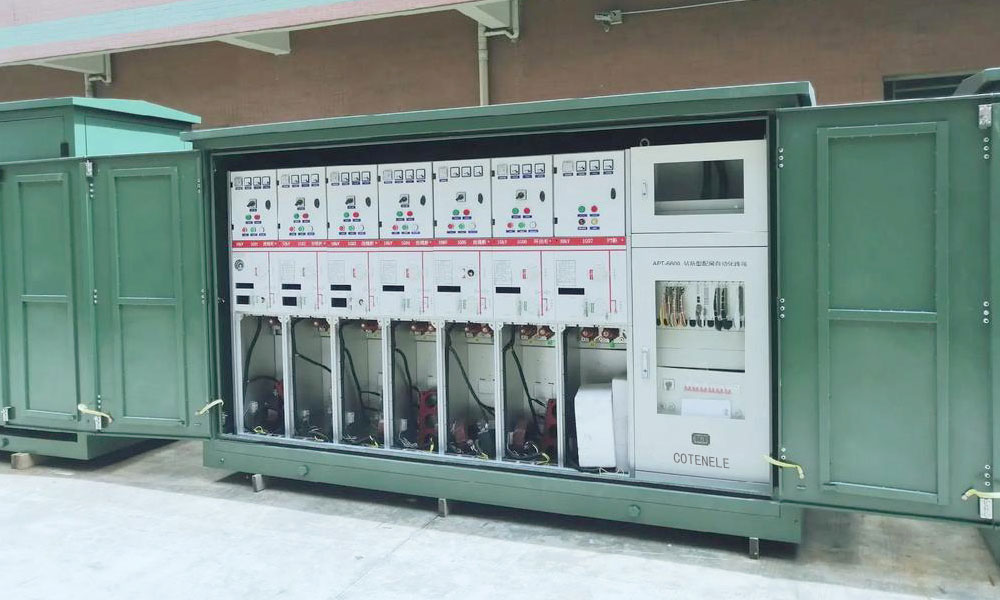

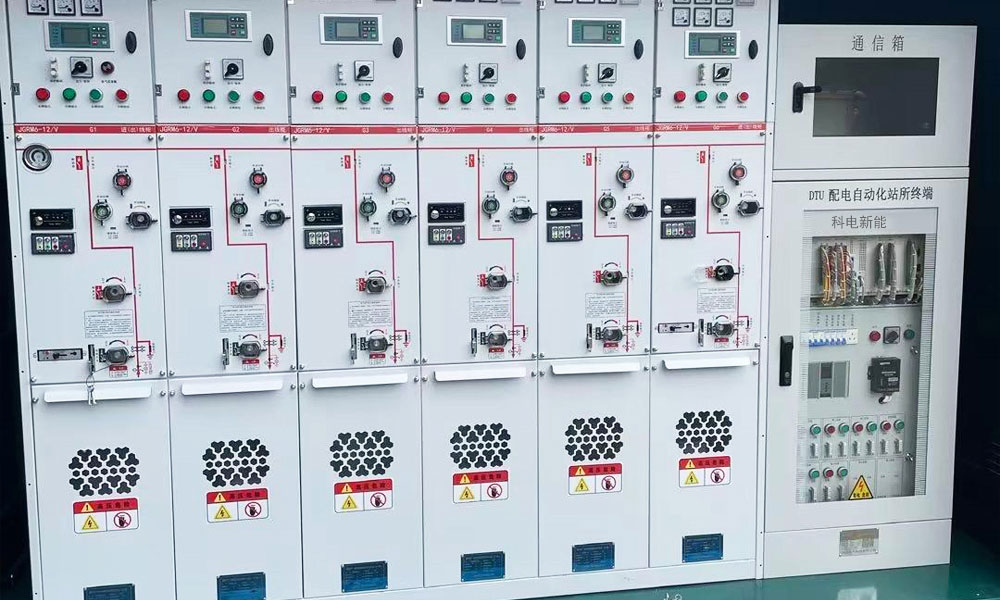

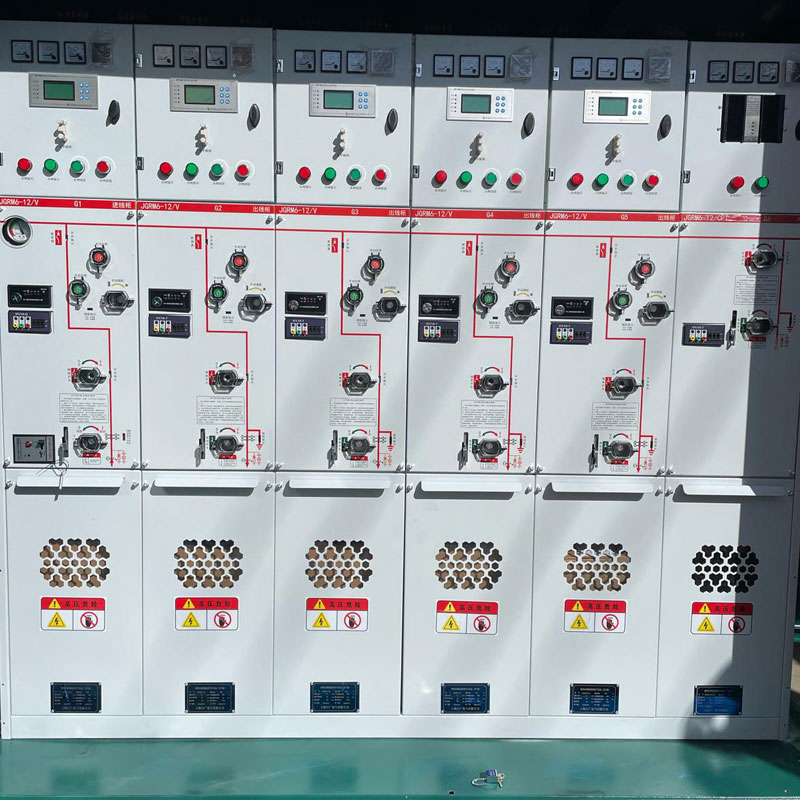

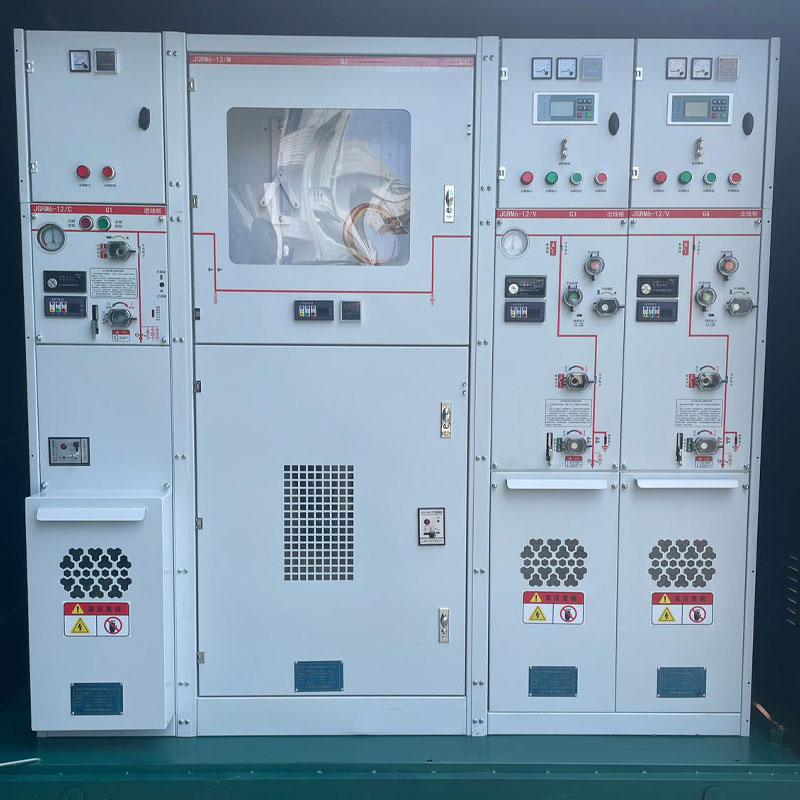

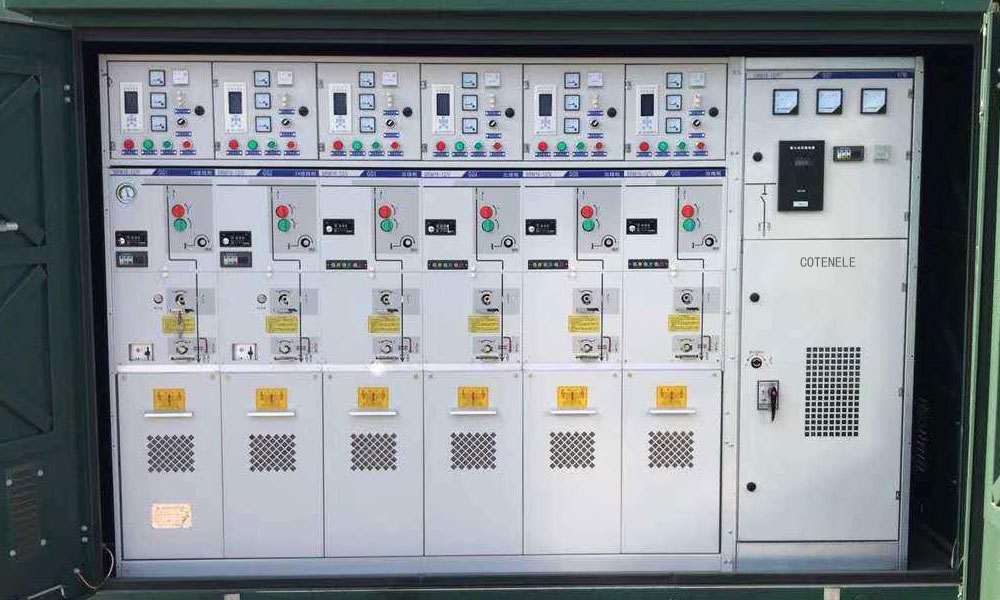

Il prodotto mostra:
