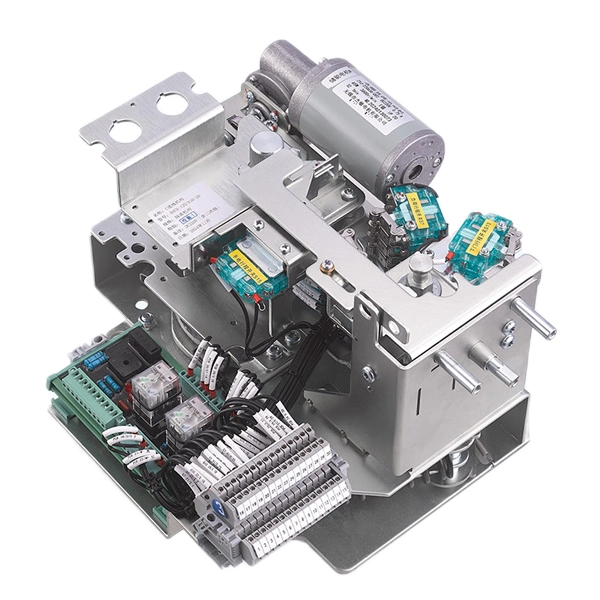

Meccanismo elettrico 11KV per quadri di media tensione

Cotenele è un grande produttore che produce unità principali ad anello e i relativi componenti principali interni. L'unità principale ad anello (RMU) è un'importante garanzia per una fornitura elettrica affidabile e sicura in una moderna rete di distribuzione elettrica. Si tratta di un quadro compatto, con involucro metallico, comunemente utilizzato nelle sottostazioni di distribuzione secondaria per distribuire energia a trasformatori, grandi edifici e impianti industriali.

Il meccanismo elettrico da 11 KV per quadri di media tensione è un componente fondamentale di una RMU che funge da "centro di controllo" per gli interruttori elettrici come interruttori automatici in vuoto, sezionatori e sezionatori di carico. Tra le varie sezioni dei componenti all'interno di una RMU, il meccanismo di ingresso è probabilmente il più critico, poiché funge da gateway per l'energia elettrica che entra nel sistema.

Modello

Definizione del meccanismo operativo in entrata?

Il meccanismo di ingresso è un componente di controllo critico per l'unità di ingresso di un'unità principale dell'anello, dove l'energia ad alta tensione proveniente dalla rete esterna o dalla sottostazione a monte entra nell'RMU. Gestisce l'interruttore primario per collegare, isolare o mettere a terra in modo sicuro il circuito in ingresso.

A seconda dei requisiti di sistema, il meccanismo in ingresso controlla uno dei due tipi di interruttore:

Interruttore di interruzione del carico (meccanismo "C")

Progettato per un funzionamento frequente in condizioni di carico normali.

Funzionamento a tre posizioni:ON/OFF/TERRA.

Fornisce isolamento visibile e messa a terra sicura per la manutenzione.

Interruttore automatico in vuoto (meccanismo "V")

Applicazioni ad alta capacità con protezione dai guasti.

Interrompe le correnti di cortocircuito per prevenire danni all'RMU e alle apparecchiature a valle.

Esegue tutte le funzioni di un sezionatore di carico con sicurezza migliorata.

Tutti i meccanismi in entrata includono:

Funzionamento manuale o motorizzato a molla.

Indicatori di posizione chiari (ON, OFF, EARTH).

Interblocchi elettrici integrati con il sistema di protezione RMU.

Istruzioni di funzionamento – Meccanismo elettrico 11KV per quadri di media tensione

1. Operazione di chiusura

Chiusura manuale:

Inserire la maniglia operativa designata nell'albero di trasmissione superiore.

Ruotare in senso orario di ~90° per comprimere la molla fino al punto di bloccaggio.

La molla si sblocca, determinando la chiusura del circuito principale dell'interruttore di carico.

Chiusura elettrica:

Alimentare il meccanismo e inviare un segnale di chiusura.

Il controller controlla lo stato dell'interruttore del carico e gli interblocchi.

Se le condizioni sono soddisfatte, il motore del meccanismo completa la chiusura.

Nota: l'operazione di messa a terra è bloccata meccanicamente durante la chiusura del circuito principale.

2. Operazione di apertura

Apertura manuale:

Inserire la maniglia operativa nell'albero di trasmissione superiore.

Ruotare in senso antiorario di circa 90° per comprimere la molla fino al punto di chiusura.

La molla rilascia energia per aprire il circuito principale dell'interruttore di carico.

Apertura elettrica:

Invia un segnale di apertura al controller.

Il controller verifica lo stato dell'interruttore e gli interblocchi.

Il motore del meccanismo completa l'operazione di apertura.

Nota: In posizione aperto sono consentite le manovre di chiusura e di messa a terra.

3. Operazione di messa a terra

Chiusura del sezionatore di terra:

Inserire la maniglia nell'albero motore di messa a terra inferiore.

Ruotare in senso orario di ~90°; la molla si comprime e si rilascia per chiudere il sezionatore di terra.

Gli interblocchi si attivano, impedendo la chiusura del circuito principale.

Apertura del sezionatore di terra:

Inserire la maniglia nello stesso albero inferiore.

Ruotare in senso antiorario di ~90°; la molla rilascia per aprire l'interruttore di messa a terra.

Rilascio degli interblocchi, consentendo il normale funzionamento dell'interruttore del carico.

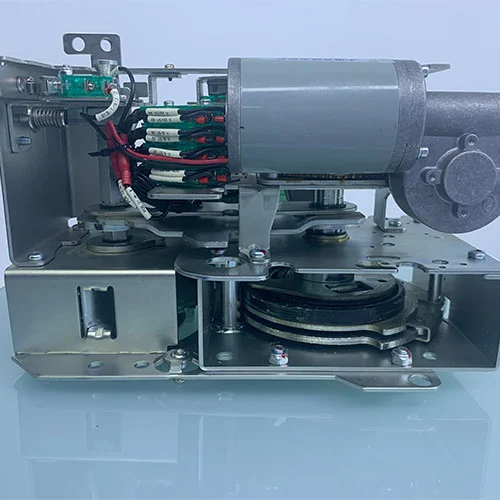

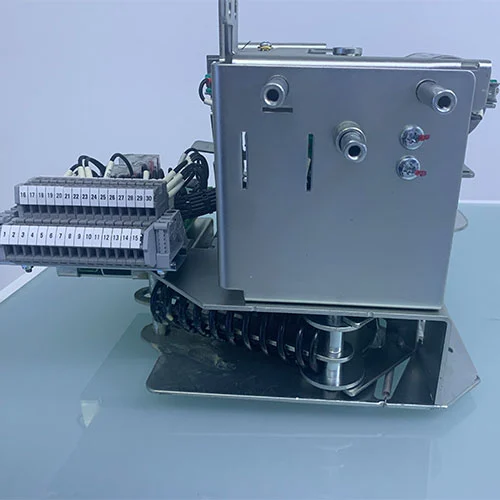

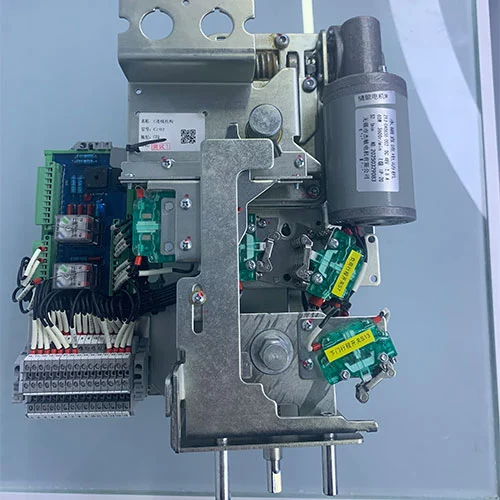

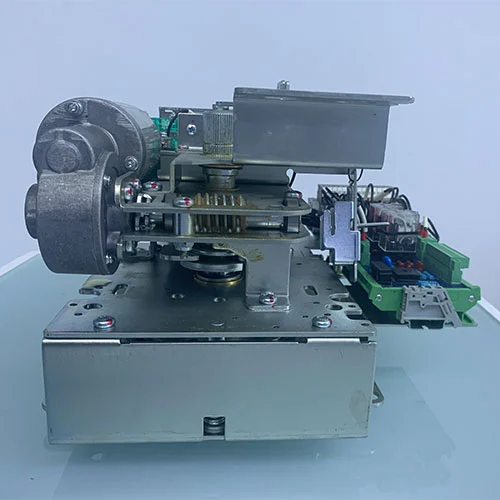

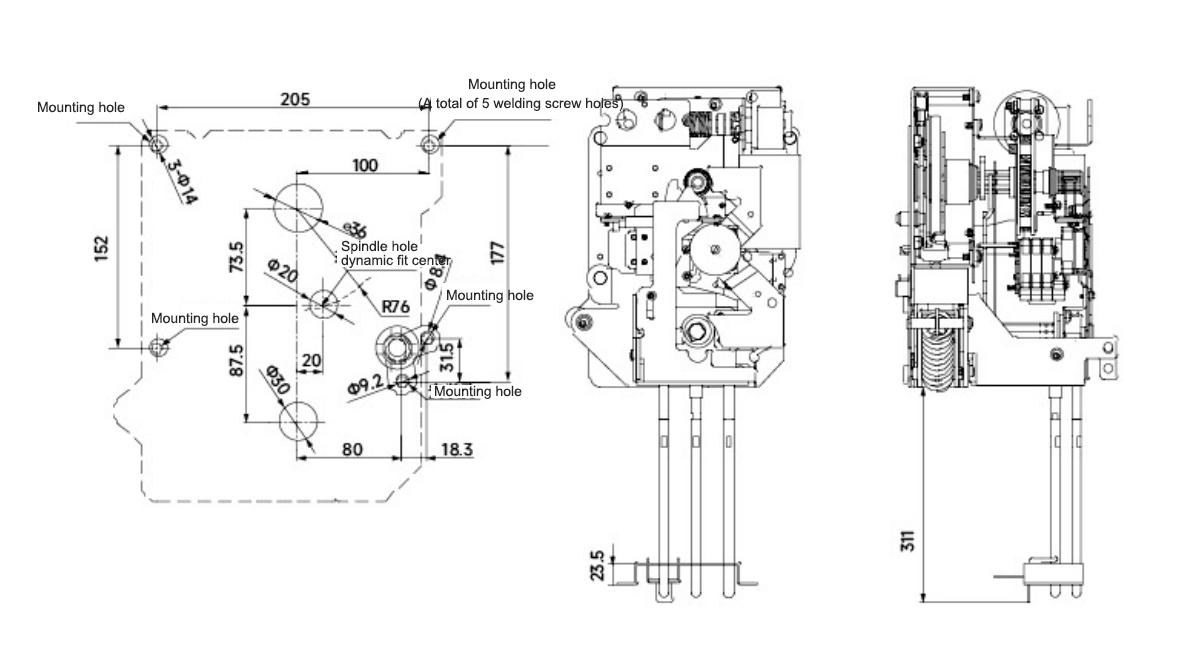

Aspetto e dimensione

Perché sceglierci?

Fornitura diretta in fabbrica:Cotenele si trova a Yueqing, nella provincia di Zhejiang, con uno stabilimento principale che copre 30.000 metri quadrati.

Certificazioni:ISO9001, ISO14001, ISO45001.

Forza tecnica:Vasta esperienza di ricerca e sviluppo nelle cappe a gas ecologiche, negli interruttori automatici sotto vuoto e nei meccanismi operativi della serie RHSV, con numerosi brevetti e rapporti di test di tipo nazionale.

Casi dei clienti:Progetti su larga scala come China Resources Power, Banyunxian Wind Farm, Tagikistan Aini Gold Mine e la ferrovia Sichuan-Tibet dimostrano l'affidabilità e l'applicabilità internazionale dei nostri prodotti.

Vantaggi dell'approvvigionamento:Supporta personalizzazione di massa, consegna rapida e applicazioni di ingegneria di progetto nazionali e internazionali.

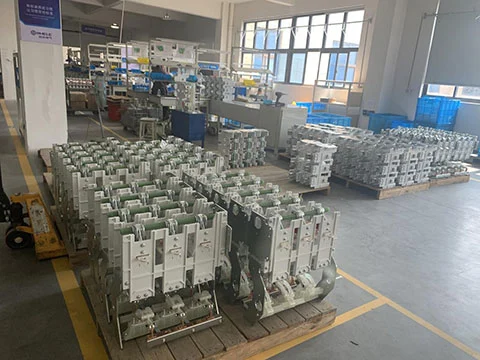

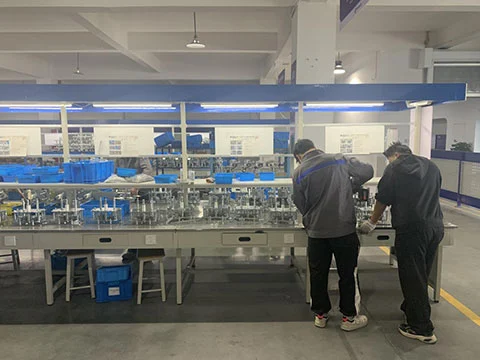

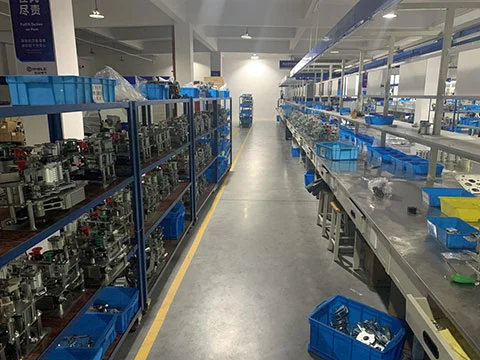

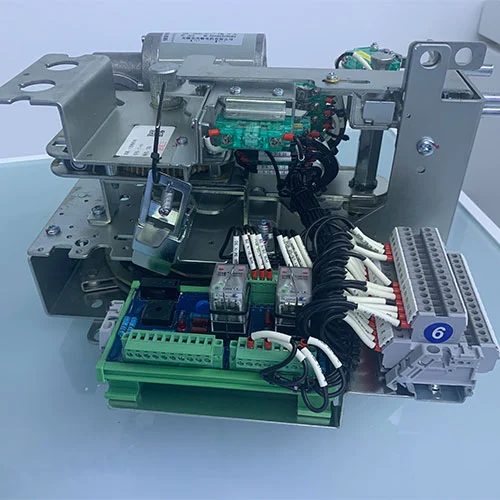

Esposizione dei prodotti
