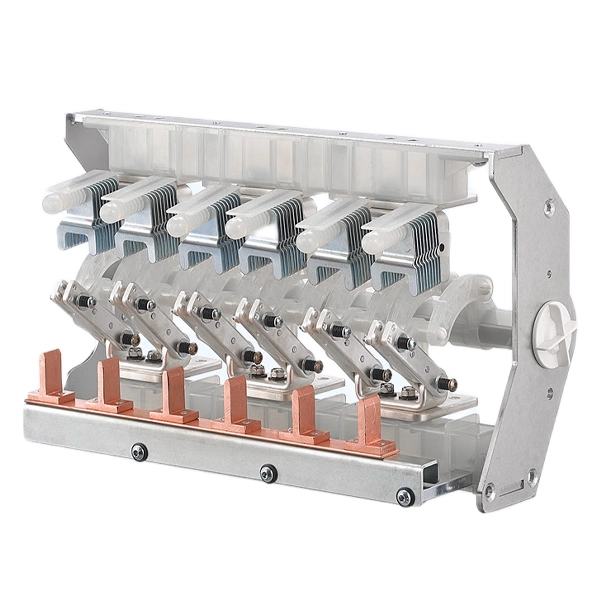

Pannelli RMU da 11 KV Interruttori sezionatori di carico a media tensione per interni

Nelle reti di distribuzione dell'energia elettrica a media tensione, vengono utilizzati vari quadri per garantire la fornitura sicura e affidabile di elettricità. Tra questi, gli interruttori-sezionatori sono componenti critici in questi quadri come unità principali ad anello, quadri ecologici e quadri isolati in gas. Sono componenti specializzati progettati per gestire le richieste di routine di circuiti elettrici di eccitazione e diseccitazione. gli interruttori-sezionatori di carico a media tensione per interni serie KDK-12D/1250-20 da 11 KV prodotti da Contele ricevono da molto tempo ampi elogi da parte di clienti nazionali ed esteri

Modello e significati

Cos'è un interruttore-sezionatore?

Pannelli RMU da 11 kV Gli interruttori-sezionatori di carico per media tensione per interni sono dispositivi di commutazione elettrici posizionati tra sezionatori e interruttori automatici, in grado di interrompere la corrente in un circuito normale e in condizioni di sovraccarico specificate. Possono interrompere in modo sicuro la corrente operativa ma non sono adatti per interrompere le correnti di cortocircuito (correnti di guasto). Sono tipicamente dotati di dispositivi di estinzione dell'arco di base, in grado di gestire archi di carico normale ma insufficienti per estinguere archi di cortocircuito ad alta intensità.

Principio di funzionamento di un interruttore-sezionatore

La chiave degli interruttori-sezionatori risiede nella gestione sicura degli archi elettrici. Quando i contatti si separano, la corrente ionizza l'aria o il dielettrico, formando un percorso conduttivo. Se l'arco non viene controllato, danneggerà i contatti e ritarderà la disconnessione.

I metodi di estinzione dell'arco comunemente usati includono:

1. Estinzione dell'arco ad immersione in olio:I contatti sono immersi in olio isolante. Il calore generato dall'arco decompone l'olio, formando gas idrogeno ad alta pressione che spegne rapidamente l'arco.

2. Estinzione con arco di gas (tipo a getto):Il materiale solido estinguente viene riscaldato e vaporizzato, espellendo gas per estinguere l'arco.

3. Estinzione dell'arco elettrico con aria compressa o gas:L'aria fornita meccanicamente estingue l'arco (come il primo SF₆).

4. Estinzione dell'arco sottovuoto:I contatti sono sigillati in una bottiglia sottovuoto. Al punto zero AC, l'arco si spegne istantaneamente, ripristinando la rigidità dielettrica.

Funzioni principali

Pannelli RMU da 11 KV Gli interruttori-sezionatori di carico per media tensione per interni sono componenti molto importanti per le unità principali dell'anello e i quadri ecologici, hanno varie funzioni critiche:

1. Commutazione di circuito di routine: può essere azionata manualmente o in remoto per abilitare/disabilitare l'alimentazione da e verso la linea, adatta per la manutenzione o la commutazione della rete ad anello.

2. Capacità di trasporto di corrente e capacità di resistenza: può trasportare la corrente nominale e resistere allo stress meccanico e termico della corrente di cortocircuito per un breve periodo.

3. Punto di isolamento visivo: fornisce un punto di disconnessione visiva affidabile, garantendo la sicurezza del personale di manutenzione.

4. Protezione insieme ai fusibili: In un'unità di rete ad anello, l'interruttore del carico funziona insieme ai fusibili per ottenere la disconnessione automatica in caso di guasto, evitando che il funzionamento monofase danneggi il carico.

Interruttore di interruzione del carico, sezionatore e interruttore automatico sotto vuoto

Per apprezzare appieno il ruolo dell'interruttore di carico, è essenziale confrontarlo con i suoi omologhi.

Nel complesso, l'interruttore di carico è un componente funzionale efficiente e specializzato per l'unità principale dell'anello di media tensione o il quadro ecologico. Gestendo l'interruzione sicura delle correnti di carico e collaborando perfettamente con i fusibili per la protezione dai guasti, fornisce una soluzione economica, compatta e affidabile per la stragrande maggioranza delle operazioni di commutazione nelle reti di distribuzione a media tensione. Mentre il sezionatore fornisce sicurezza attraverso l'isolamento e l'interruttore automatico fornisce una protezione completa, l'interruttore di carico è il cavallo di battaglia che gestisce attivamente il flusso di potenza su base giornaliera.

Parametri tecnici

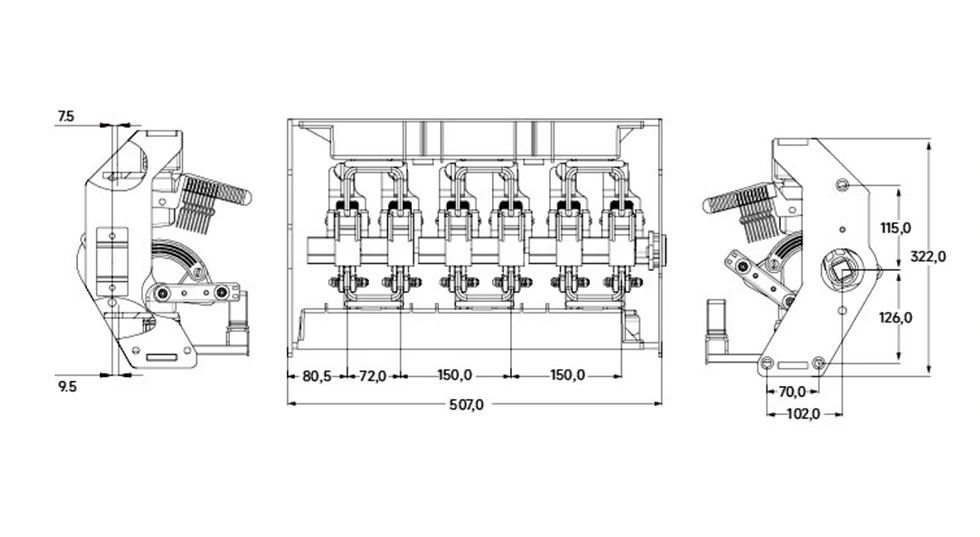

Aspetto e dimensione

Domande frequenti

Q1. Qual è il compito principale di un sezionatore di carico?

A: La funzione principale degli interruttori di interruzione del carico di media tensione per interni dei pannelli RMU da 11 KV è quella di accendere e spegnere l'alimentazione. utilizziamo un sezionatore di carico per interrompere l'alimentazione in modo sicuro quando un elettricista deve eseguire la manutenzione su una linea. È progettato per gestire la normale corrente che scorre ogni giorno attraverso il sistema.

Q2. Quanto dura solitamente un sezionatore di carico?

R: La maggior parte dei moderni sezionatori di carico, soprattutto quelli che utilizzano la tecnologia del vuoto, sono molto durevoli. Sono classificati per un numero specifico di operazioni (ad esempio, 1.000 o 2.000 volte). In normali condizioni di lavoro possono durare decenni senza la necessità di sostituire le parti principali.

Q3. Un interruttore-sezionatore è sicuro da toccare?

R: Nei moderni quadri, l'interruttore-sezionatore stesso è solitamente sigillato all'interno di un serbatoio metallico (come in un quadro "isolato in gas" o "ecologico). Non è possibile toccarlo direttamente. L'esterno dell'armadio è collegato a terra, quindi se l'apparecchiatura è installata correttamente, è sicuro per gli operatori stare di fronte ad essa e azionare la maniglia.

Q4. Perché un interruttore di carico è più economico di un interruttore automatico?

R: Un interruttore automatico è una macchina molto complessa. Deve essere abbastanza forte da catturare e fermare un'enorme esplosione di energia simile a un fulmine (un cortocircuito). Un sezionatore di carico deve solo interrompere il normale flusso di elettricità. Poiché le parti interne non devono essere così pesanti, il costo di produzione è inferiore.

Q5. Posso utilizzare un interruttore-sezionatore per un grande motore di fabbrica?

R: Di solito no. I motori di grandi dimensioni creano problemi particolari quando li spegni. Richiedono un dispositivo (come un contattore o un interruttore automatico specifico) progettato per gestire quel tipo specifico di contraccolpo elettrico. Gli interruttori-sezionatori sono ideali per cavi, linee di distribuzione e trasformatori.

Il nostro impegno nel servizio post-vendita

Riteniamo che la nostra partnership con voi sia iniziata dopo il completamento della transazione. La nostra azienda si impegna a fornire un supporto affidabile per garantire che le vostre apparecchiature possano funzionare senza problemi per tutta la loro durata di vita. Ecco i servizi che puoi ottenere da noi:

Supporto tecnico e formazione: guida remota e formazione gratuita; primo anno di manutenzione gratuita.

Risposta rapida: richieste gestite entro 1 ora, garantendo una tempestiva risoluzione dei problemi.

Consulenza a vita: consulenza tecnica e supporto forniti durante l'intero ciclo di vita dell'apparecchiatura.

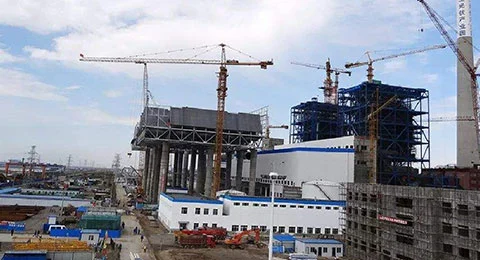

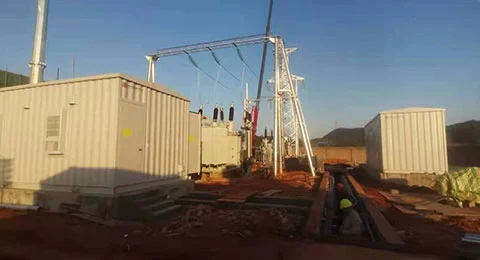

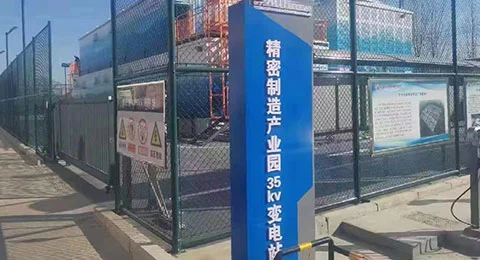

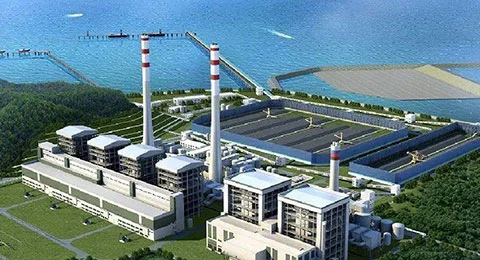

Casi dei clienti

1. Progetto di distribuzione elettrica regionale della rete statale della Cina orientale

2. Progetto fotovoltaico da 1600 MW della nuova base energetica della provincia di Qinghai

3. Espansione della sottostazione da 110 kV della miniera d'oro Aini del Tagikistan

4. Fornitura completa di apparecchiature elettriche per la ferrovia Sichuan-Tibet

Perché scegliere Cotenele Electric?

1. Il produttore professionale in Cina, fornitura diretta in fabbrica, supporta l'acquisto all'ingrosso.

2. I prodotti sono certificati ISO9001/14001/18001.

3. Anni di esperienza nella collaborazione con clienti nazionali e internazionali, casi di studio reali garantiscono il successo.

4. Ricerca e sviluppo innovativi, aggiornamento continuo dei gabinetti a gas ecologici della serie RHSV.

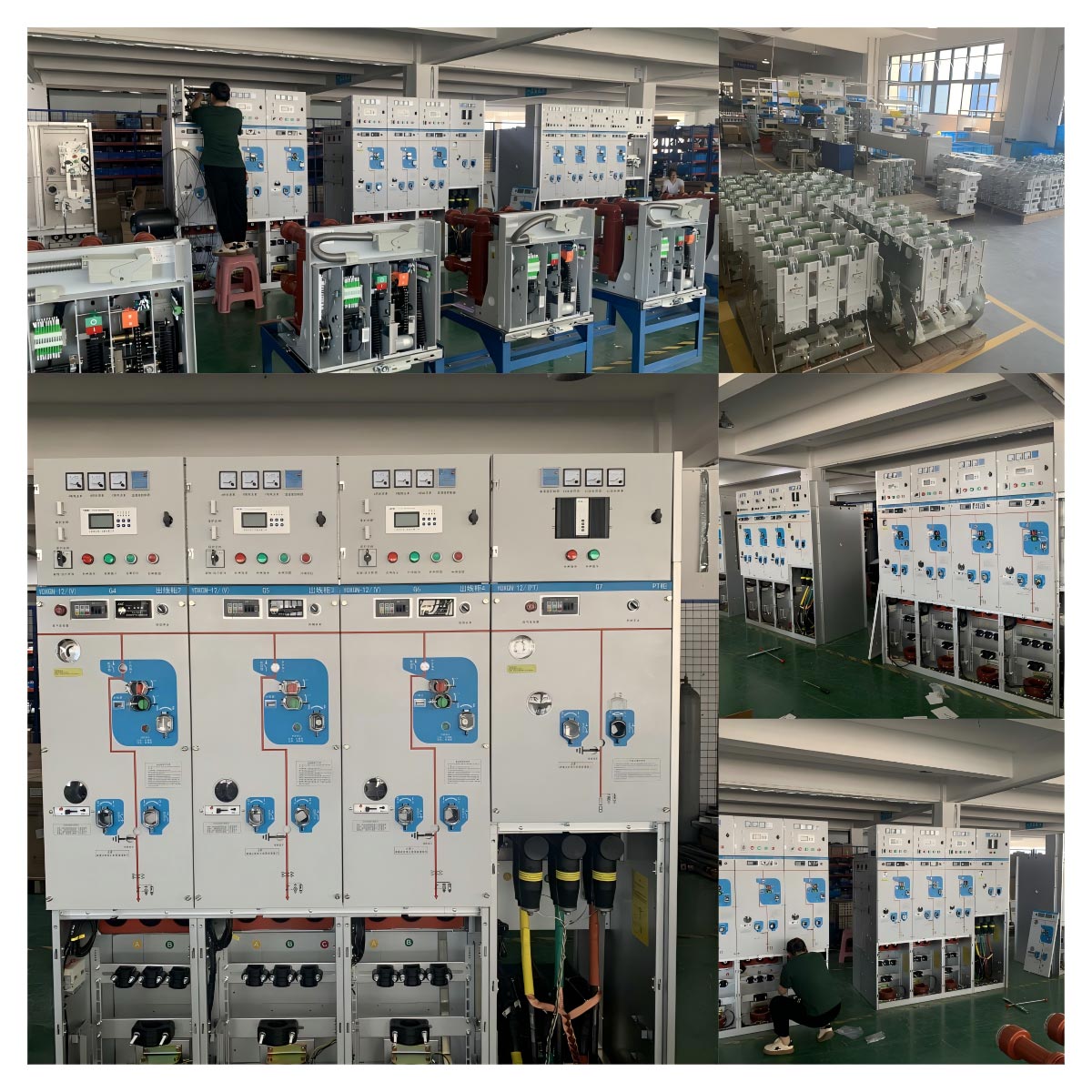

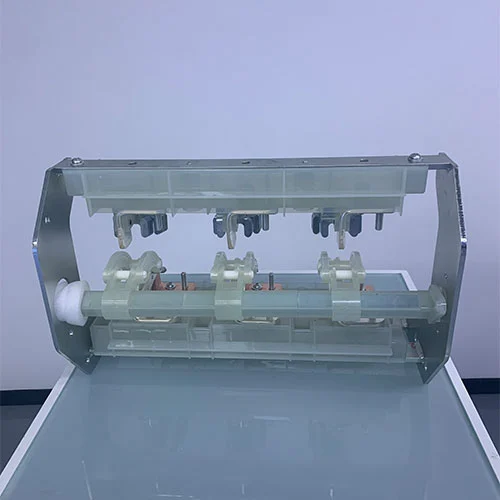

Esposizione dei prodotti
