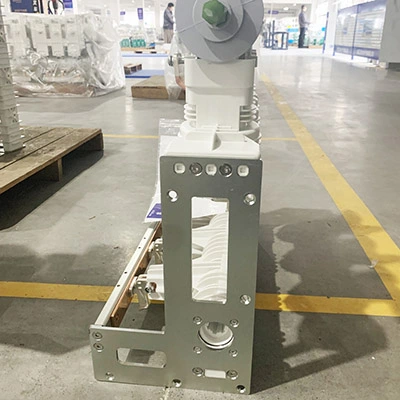

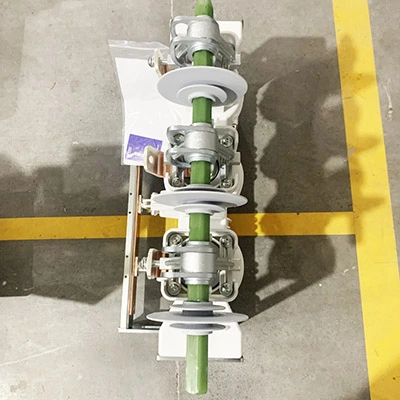

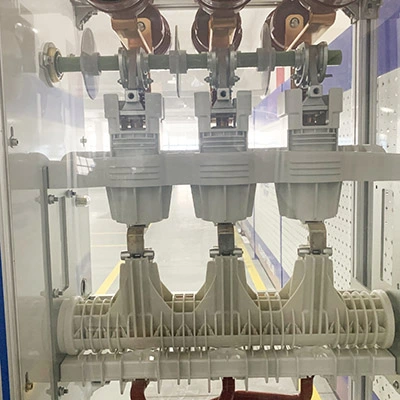

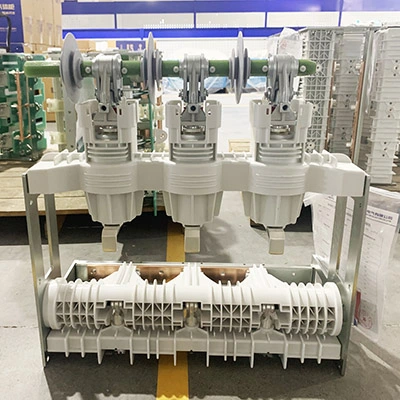

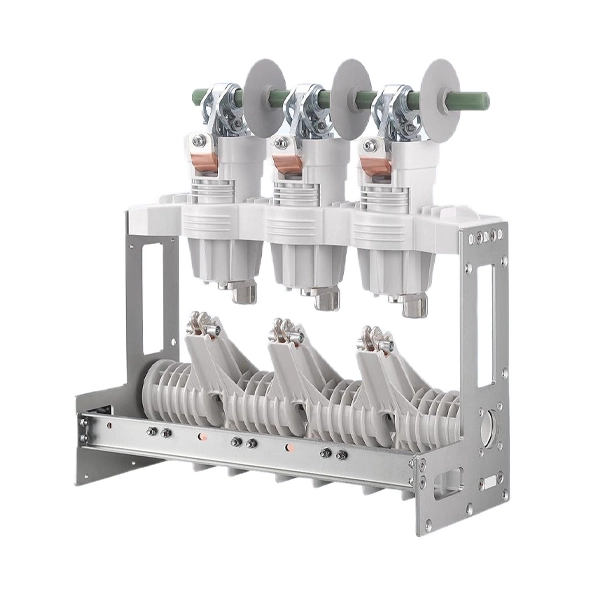

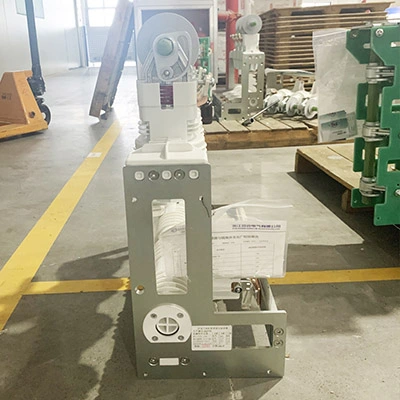

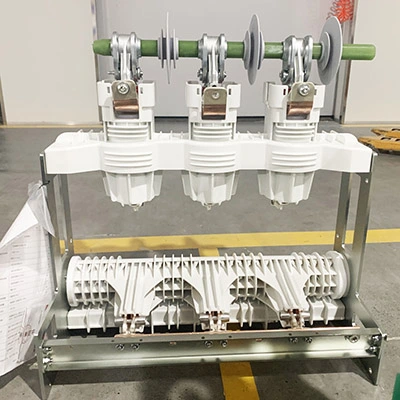

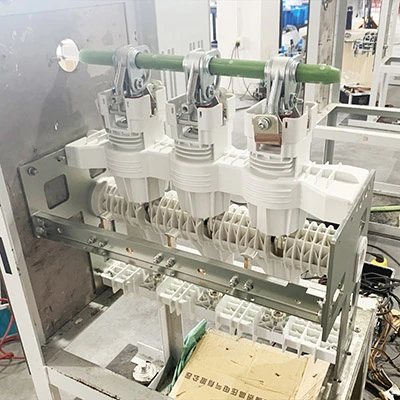

Interruttore automatico sottovuoto a media tensione da 11 KV con interruttore di isolamento

L'interruttore automatico sottovuoto a media tensione da 11 KV con interruttore di isolamento è un dispositivo critico nei sistemi di distribuzione dell'alimentazione a media tensione. Unisce la capacità superiore di interruzione di corrente dell'interruttore automatico in vuoto con l'affidabile funzione di isolamento elettrico del sezionatore in una singola unità. L'interruttore automatico in vuoto interrompe in modo sicuro sia le correnti di carico normali che quelle di guasto utilizzando l'ampolla in vuoto, rendendolo particolarmente adatto per un funzionamento frequente con una manutenzione minima. Il sezionatore fornisce un traferro visibile dopo l'apertura dell'interruttore, garantendo assoluta sicurezza durante la manutenzione.

Modello e significati

La definizione di interruttore automatico in vuoto

Un interruttore automatico sottovuoto a media tensione da 11 KV con interruttore di isolamento è una combinazione di apparecchiature elettriche. Questa unità è composta principalmente da due parti principali:

Unità interruttore automatico in vuoto

L'VCB è responsabile dell'interruzione sicura delle normali correnti di carico e delle correnti di guasto di cortocircuito. Utilizza una tecnologia di estinzione dell'arco basata sul vuoto per garantire l'interruzione sicura della corrente.

Interruttore di disconnessione

Il sezionatore è collegato meccanicamente o integrato con l'VCB. Fornisce un traferro fisicamente visibile quando è in posizione aperta, garantendo un isolamento sicuro delle apparecchiature a valle dalla fonte di alimentazione durante la manutenzione.

Questa interruzione visibile garantisce che l'apparecchiatura sia isolata e messa a terra, rendendone sicuro il funzionamento per i lavoratori.

È importante notare che mentre il VCB può funzionare sotto carico, il sezionatore è un dispositivo di scarico. Deve essere azionato solo dopo che l'VCB ha già aperto il circuito per garantire la sicurezza.

Principio di funzionamento

L’operazione prevede il funzionamento coordinato di due distinti meccanismi:

Interruzione del circuito (funzione VCB):Quando il meccanismo di comando (a molla o elettromagnetico) viene azionato per aprire, i contatti mobili all'interno della camera di interruzione del vuoto si separano. Nel vapore metallico liberato dalle superfici di contatto si innesca un arco elettrico. I contatti dalla forma speciale (che spesso utilizzano un design del campo magnetico longitudinale) controllano questo arco, facendolo ruotare rapidamente. Il vapore metallico si condensa sugli schermi circostanti e l'arco si spegne allo zero naturale della corrente del ciclo CA. Il mezzo sotto vuoto recupera rapidamente la sua elevata rigidità dielettrica, interrompendo la corrente.

Funzione sezionatore:Dopo aver aperto il circuito elettrico tramite l'interruttore sotto vuoto, è possibile attivare il meccanismo di isolamento (manualmente o motorizzato). L'interruttore sotto vuoto aziona fisicamente i contatti isolanti che, separati dalle ampolle sotto vuoto del VCB, si aprono creando un traferro chiaro e visibile nel circuito di corrente principale. Dopo aver completato l'adeguata procedura di messa a terra, i lavoratori possono operare in sicurezza all'interno dell'area di isolamento facendo affidamento sull'affidabile punto di isolamento formato dall'intercapedine.

La struttura dell'interruttore automatico sottovuoto

La struttura dell'interruttore automatico sotto vuoto a media tensione da 11 KV con interruttore di isolamento comprende le seguenti caratteristiche:

Unità di interruzione del vuoto (componenti principali):Questa è la funzione più importante. Ogni fase include un'ampolla sottovuoto sigillata. I suoi componenti principali sono: il guscio isolante ermetico (involucro in ceramica/vetro), il sistema conduttivo (contatti e conduttori fissi/mobili, spesso con design del campo magnetico assiale per un elevato potere di interruzione) e il sistema di schermatura (schermi metallici per proteggere l'isolamento e controllare i campi elettrici).

Meccanismo operativo:Un unico meccanismo comune (come un meccanismo a molla o elettromagnetico) fornisce in genere l'energia sia per le azioni di chiusura/apertura rapide dell'VCB sia per il funzionamento sequenziale del sezionatore. Gli interblocchi garantiscono la corretta sequenza e una sicurezza affidabile: il sezionatore può funzionare solo quando l'interruttore è aperto.

Gruppo sezionatore:Questo è costituito da una serie di contatti di isolamento (del tipo a coltello o dei moderni tipi a movimento lineare) per ciascuna fase, montati in serie con gli interruttori VCB. Sono collegati meccanicamente al meccanismo di funzionamento principale o dispongono di un azionamento manuale/motore dedicato con una rigorosa logica di sequenziamento.

Struttura di supporto e isolamento:L'insieme è montato su un telaio robusto. Barre isolanti, pilastri o isolanti epossidici forniscono il supporto dielettrico e meccanico necessario tra le parti sotto tensione, il telaio messo a terra e tra le fasi.

Applicazioni

L'interruttore automatico sotto vuoto di media tensione Cotenele 11KV con interruttore di isolamento è ampiamente utilizzato in:

Sottostazioni urbane e industriali

Sistemi di trazione ferroviaria e metropolitana

Impianti petrolchimici ed energetici

Sistemi di distribuzione dell'energia rinnovabile

Smart grid e infrastrutture comunali

Impianti siderurgici, minerari e industriali pesanti

Interruttore automatico VS Interruttore di isolamento

Le funzioni di un interruttore automatico in vuoto e di un isolatore sono distinte. Ecco un confronto:

Funzione primaria:

1. Interruttore automatico: un dispositivo di commutazione protettivo. È progettato per creare, trasportare e interrompere automaticamente o manualmente correnti sia in condizioni di carico normali che in condizioni anomale (come i cortocircuiti). La sua funzione migliore è interrompere la corrente, estinguendo l'arco in modo sicuro.

2. Sezionatore (isolatore): un dispositivo di isolamento di sicurezza. La sua unica funzione è quella di fornire un'interruzione visibile nel circuito, garantendo un affidabile spazio di isolamento per la sicurezza durante la manutenzione. Non ha la capacità progettata di creare o interrompere alcuna corrente significativa.

Funzionamento sotto corrente:

1. Interruttore automatico: deve funzionare per interrompere la corrente. I suoi contatti si separano sotto carico ed è specificamente progettato per estinguere l'arco risultante all'interno della sua camera a vuoto sigillata.

2. Sezionatore: non deve mai essere azionato mentre scorre corrente (ad eccezione di correnti capacitive trascurabili in alcuni modelli). Il funzionamento sotto carico provocherebbe un arco elettrico pericoloso e incontrollato all'aria aperta.

Nuclei di progettazione:

1. Interruttore automatico: la progettazione riguarda principalmente i materiali di contatto, ad esempio leghe di rame-cromo, la pressione di contatto (che deve garantire una bassa resistenza e resistere alle forze elettrodinamiche, la corsa/velocità del contatto quale velocità di apertura/chiusura ottimale per controllare il tempo dell'arco e prevenire il rimbalzo e il raggiungimento di un elevato recupero dielettrico nel vuoto.

2. Interruttore di isolamento: la progettazione si concentra principalmente sulla rigidità meccanica, sulla chiarezza della posizione aperta/chiusa, ad esempio spazio visibile, sulle distanze di dispersione/spazio libero per l'isolamento dell'aria e sull'interfaccia del contatto isolante quando chiuso sotto corrente stazionaria è robusta.

Sequenza:

Negli apparecchi combinati, l'interruttore in vuoto (VCB) deve sempre intervenire per primo per disconnettere il circuito elettrico. Solo dopo aver confermato che il flusso di corrente è stato interrotto è possibile azionare in sicurezza il sezionatore per creare lo spazio di isolamento fisico. Questa sequenza viene applicata tramite interblocchi meccanici o elettrici.

Parametri tecnici

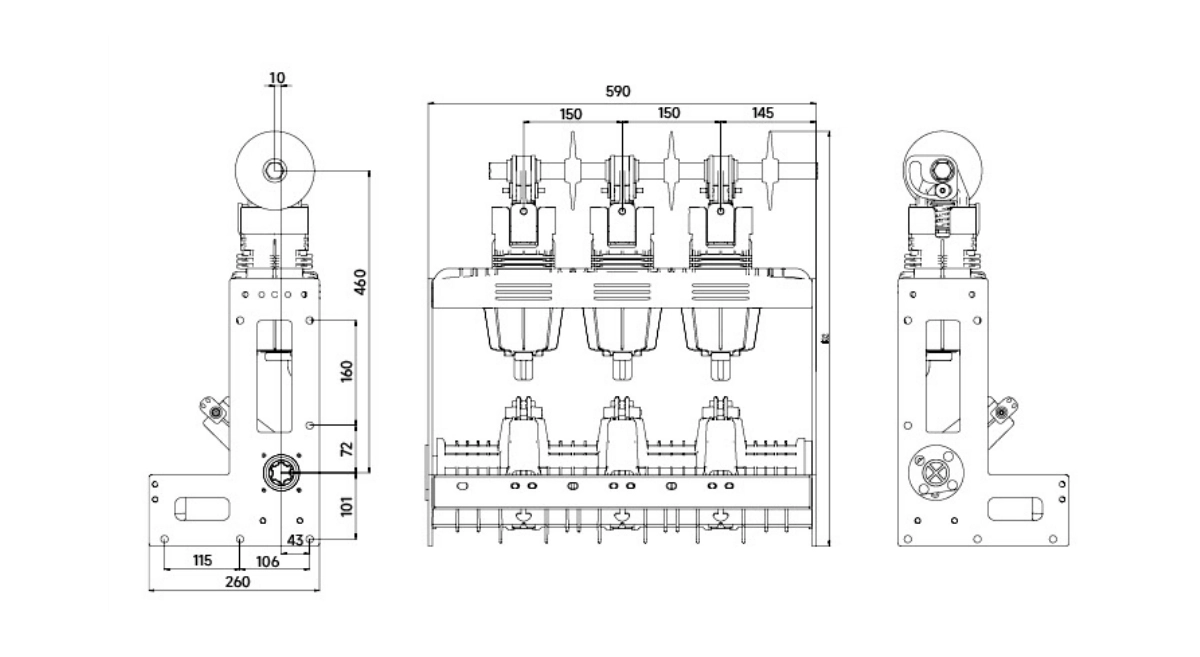

Aspetto e dimensione

Garanzia di qualità

Test di tipo e test di routine prima della consegna

Test di tenuta e isolamento ad alta tensione

Test meccanici e del ciclo di vita

Ispezione facoltativa di terze parti

Certificato da:

Sistema di gestione della qualità ISO9001

Sistema di gestione ambientale ISO14001

ISO45001 Salute e sicurezza sul lavoro

Domande frequenti

1. Qual è la differenza tra un interruttore automatico in vuoto e un isolatore?

Un interruttore automatico in vuoto interrompe la corrente sotto carico, mentre un isolatore fornisce un punto di disconnessione visibile e deve funzionare solo quando non circola corrente.

2. Perché utilizzare un interruttore automatico in vuoto di media tensione da 11 KV con interruttore di isolamento?

Perché offre elevata affidabilità, rapida estinzione dell'arco, bassa manutenzione e lunga durata rispetto agli interruttori automatici in olio o SF6.

3. Il sezionatore può interrompere corrente?

No. L'isolatore è strettamente un dispositivo di scarico e deve essere azionato solo dopo l'apertura dell'interruttore automatico.

Esposizione dei prodotti

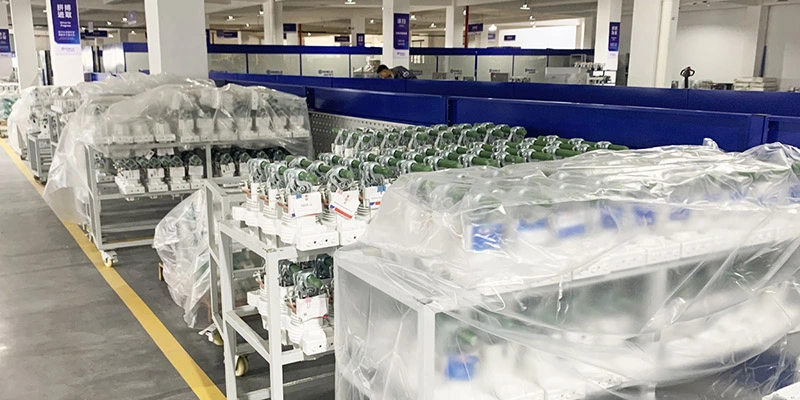

Il nostro laboratorio
