Prodotti

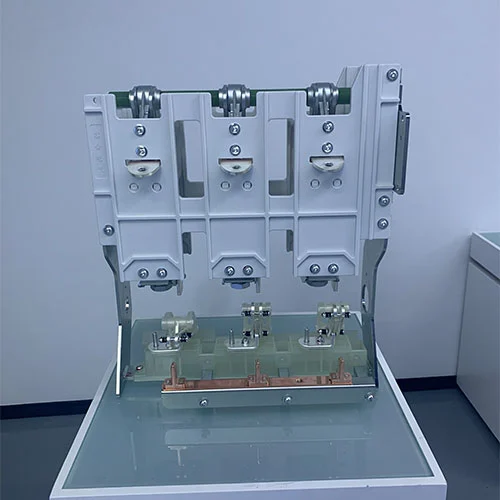

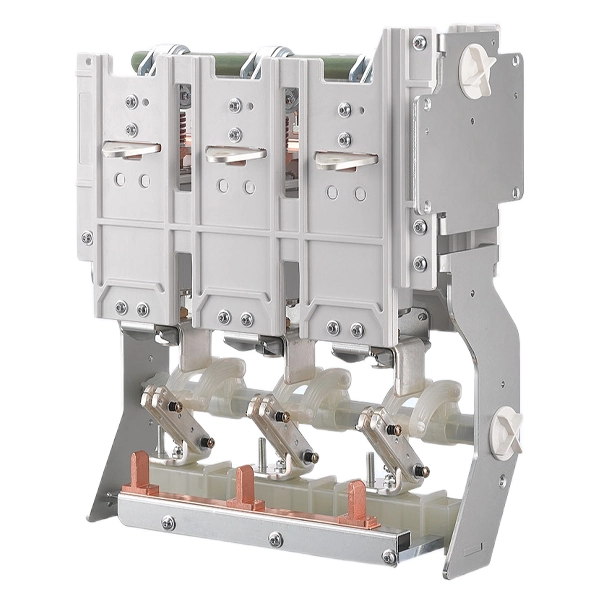

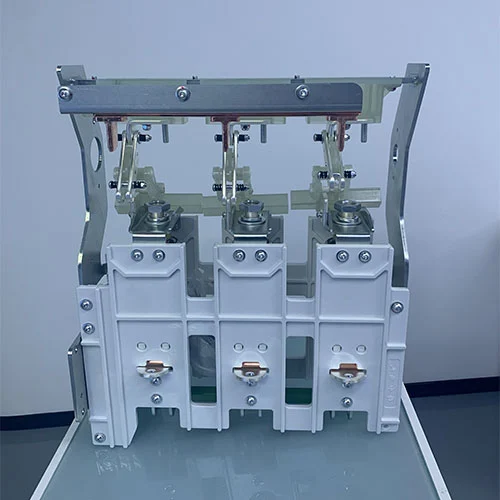

Interruttore di isolamento dell'interruttore sotto vuoto del quadro di media tensione da 11 KV
Cotenele è un produttore professionale cinese di interruttori di isolamento per interruttori sottovuoto per quadri di media tensione da 11 KV, specializzato in componenti principali di quadri da 12 kV – 40,5 kV. I nostri prodotti sono ampiamente utilizzati nelle sottostazioni, nelle energie rinnovabili, nella distribuzione di energia industriale e nei sistemi ferroviari. Questi due componenti principali dell’unità principale dell’anello di media tensione sono fondamentali per costruire un’infrastruttura elettrica resiliente per gli impianti industriali e le moderne reti intelligenti.
Nei moderni sistemi di distribuzione dell'energia a media tensione, gli interruttori automatici in vuoto e gli interruttori di isolamento sono due componenti essenziali che garantiscono la sicurezza operativa e l'affidabilità del sistema.
Noi di Cotenele abbiamo fornito questi componenti principali a molteplici sottostazioni da 110 kV, impianti eolici e progetti fotovoltaici, dove prestazioni di commutazione stabili e protezione dai guasti sono fondamentali.
Sebbene entrambi i dispositivi siano installati all'interno di quadri di media tensione e unità principali ad anello (RMU), svolgono ruoli fondamentalmente diversi ma complementari:
Interruttore automatico sotto vuoto:Responsabile della protezione dai guasti
Interruttore di isolamento:Responsabile dell'isolamento sicuro e della manutenzione
L'interruttore di isolamento dell'interruttore sottovuoto per quadri di media tensione da 11 KV costituisce la pietra angolare di un sistema di distribuzione dell'alimentazione sicuro, controllabile e di facile manutenzione.
Modello del prodotto
| KD | V | 12 | D | 1250 | 25 |
| Azienda codice |
Interruttore automatico in vuoto Meccanismo di funzionamento | Valutato voltaggio |
Tipo di messa a terra | Valutato attuale |
Corrente nominale ammissibile di breve durata |
Cos'è un interruttore automatico in vuoto?
L'interruttore sottovuoto è un quadro elettrico che utilizza il vuoto come mezzo di estinzione dell'arco per interrompere la corrente.
Principio di funzionamento:Quando si verifica un guasto, i contatti fissi e mobili all'interno di un'ampolla in vuoto sigillata si separano. Questa azione genererà un arco composto da vapore metallico ionizzato. Tuttavia, in un ambiente quasi completamente vuoto, nessun gas può sostenere la combustione di un arco. Il vapore metallico si ricondenserà rapidamente sulla superficie di contatto, estinguendo quasi istantaneamente l'arco. Questo processo può isolare rapidamente i guasti e ridurre al minimo la perdita di energia.
Componenti chiave:Il suo nucleo è l'interruttore sotto vuoto, che ospita i contatti. Uno scudo ad arco protegge la camera dalla contaminazione dei vapori metallici. Un meccanismo attuatore (molla, magnetico o motore) aziona il contatto mobile tramite aste operative, mentre un alloggiamento isolante fornisce supporto e rigidità dielettrica.
Cos'è un sezionatore?
Un sezionatore è un componente elettrico del quadro di media tensione o dell'unità principale ad anello nel moderno sistema di alimentazione. La funzione principale di questo dispositivo di commutazione è che, in posizione chiusa, trasporta la normale corrente di carico. In posizione aperta, fornisce una distanza di isolamento affidabile per garantire la sicurezza del personale che lavora su un circuito.
Funzionalità:È progettato per creare e interrompere in modo sicuro le correnti di carico normali, ma non è destinato principalmente a interrompere correnti di guasto elevate (cortocircuiti). L'interruttore di isolamento può sopportare la corrente di cortocircuito per una durata limitata finché il componente di protezione a monte non elimina il guasto nelle situazioni anomale.
Tipi:
Isolamento in aria:Questo tipo di interruttore di isolamento è adatto per la commutazione di trasformatori, cavi e motori nelle reti di distribuzione dell'energia.
Isolamento in gas:Questo tipo di sezionatore utilizza solitamente la tecnologia SF6 o senza SF6, ha le caratteristiche di ingombro compatto e prestazioni elevate, ideali per quadri con involucro metallico e applicazioni in cui lo spazio è limitato.

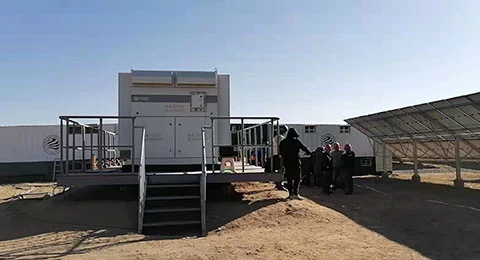

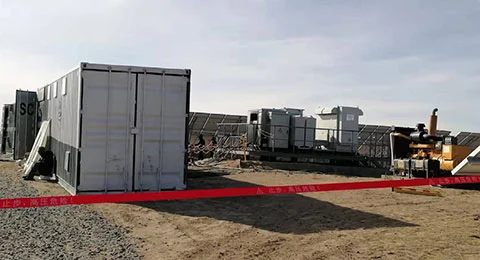

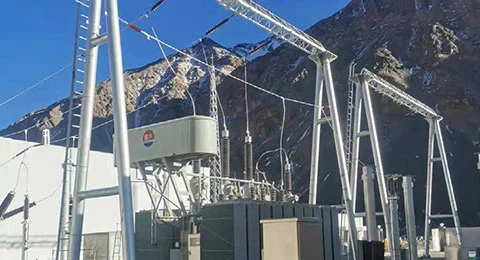

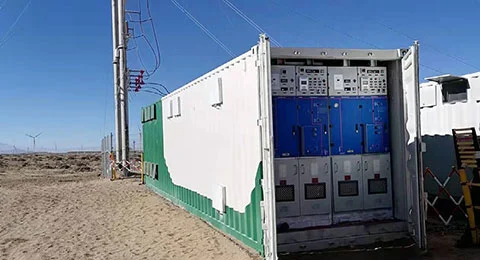

Scenari applicativi
Con esperienza in progetti quali:
Sottostazioni 110kV
Progetti di energia eolica offshore
Basi fotovoltaiche da 1600MW
Infrastruttura ferroviaria (ferrovia Sichuan-Tibet)
L'interruttore di isolamento dell'interruttore sotto vuoto del quadro di media tensione da 11 KV è ampiamente applicato in:
1. Sottostazioni elettriche
Protezione di trasformatori e alimentatori
Garantire la stabilità della rete
2. Energia rinnovabile
Gestire i cambi frequenti
Gestire le fluttuazioni di potenza
3. Sistemi energetici industriali
Impianti siderurgici, minerari, petrolchimici
Protezione delle apparecchiature ad alto carico
4. Ferrovie e infrastrutture
Alimentazione di trazione stabile
Requisiti di elevata affidabilità
5. Sistemi commerciali e comunali
Ospedali, data center, sistemi metropolitani
Parametri tecnici
| SN | Contenuto | Unità | Tecnico Parametro |
| 1 | Resistenza del circuito principale | uΩ | ≤60 |
| 2 | Oltre il viaggio | mm | 2-3 |
| 3 | Spazio tra i contatti aperti | mm | 8-10 |
| 4 | Contattare Durata rimbalzo all'operazione di chiusura | SM | ≤2 |
| 5 | Velocità media di apertura | SM | 1-1.6 |
| 6 | Velocità media di chiusura | SM | 0,6-1,2 |
| 7 | Fuori contemporaneità di apertura dei contatti | SM | ≤2 |
| 8 | Fuori contemporaneità di chiusura dei contatti | SM | ≤2 |

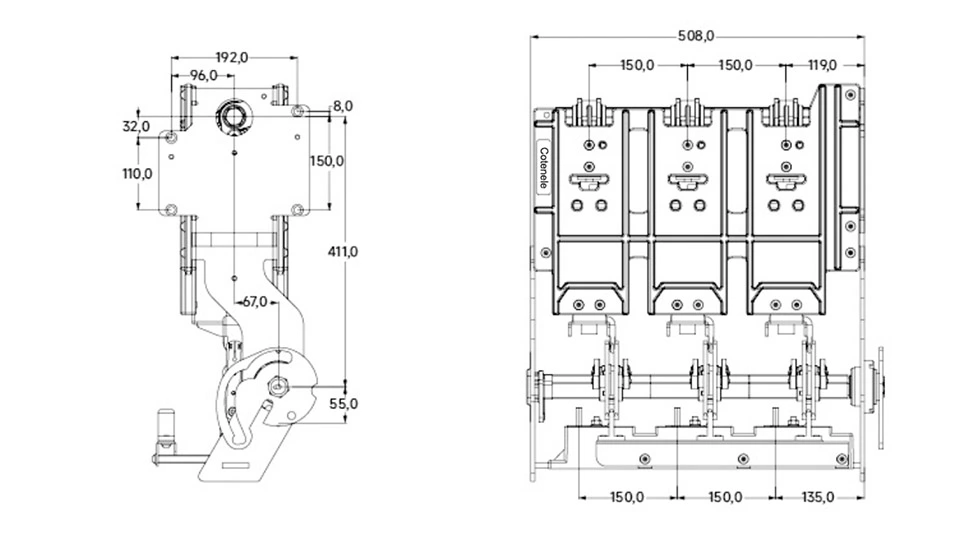

Aspetto e dimensione
Perché scegliere Cotenele?
1. Capacità di produzione reale
Base di produzione da 30.000㎡ a Yueqing
Focus sui componenti dei quadri da 12kV–40,5kV
2. Comprovata esperienza ingegneristica
Fornito per progetti eolici, solari, ferroviari e minerari all'estero
Prestazioni verificate in ambienti difficili
3. Sistema Qualità Certificato
ISO9001/ISO14001/ISO45001
Tipo di rapporti di prova provenienti da laboratori nazionali
4. Ricerca e sviluppo continui
3 generazioni di tecnologia dei quadri ambientali RHSV
Diversi design brevettati
5. Verde e orientato al futuro
Soluzioni senza SF6
Certificazioni “Green Factory” e “Green Supply Chain”.
Domande frequenti
1. Qual è la funzione di un interruttore automatico in vuoto in un quadro da 11 kV?
L'interruttore sottovuoto (VCB) è responsabile della protezione dell'impianto elettrico interrompendo automaticamente le correnti di guasto come cortocircuiti e sovraccarichi.
Garantisce una rapida eliminazione dei guasti e previene danni alle apparecchiature nelle reti di distribuzione a 11 kV.
2. Qual è la differenza principale tra un VCB e un sezionatore?
Un interruttore automatico sottovuoto è un dispositivo di protezione utilizzato per interrompere automaticamente gravi correnti di guasto (come le correnti di cortocircuito). Un sezionatore è un dispositivo di commutazione progettato per creare e interrompere in sicurezza le normali correnti di carico e fornire un punto di isolamento visibile per la sicurezza; non può interrompere in modo affidabile le correnti di guasto.
3. Perché gli interruttori automatici in vuoto sono progettati per essere rispettosi dell'ambiente?
A differenza delle tecnologie degli interruttori automatici isolati in gas esafluoruro di zolfo, gli interruttori automatici in vuoto non utilizzano gas a effetto serra per estinguere gli archi. Funzionano secondo un semplice principio del vuoto, sono rispettosi dell'ambiente e sono conformi ai requisiti normativi che sostengono soluzioni energetiche più rispettose dell'ambiente in tutto il mondo.
4. Gli interruttori di manovra-sezionatori necessitano di manutenzione?
Sì, ma il livello dipende dal tipo. Gli interruttori sezionatori isolati in aria possono richiedere un'ispezione periodica e la pulizia dei contatti. I materiali isolati con gas (come l'esafluoruro di zolfo) sono generalmente "sigillati in modo permanente" e non richiedono una manutenzione frequente. Kotner offre queste due tipologie di prodotti per soddisfare diverse esigenze di utilizzo.
5. È possibile utilizzare un interruttore di isolamento con interruttore sottovuoto per quadri di media tensione da 11 KV per la protezione?
Gli interruttori automatici standard non sono in grado di interrompere le correnti di guasto. Ma se utilizzati in combinazione con fusibili (come nei dispositivi combinati con fusibili), gli interruttori di isolamento possono fornire una funzione di protezione. Il fusibile interromperà la corrente di guasto e quindi i sezionatori isoleranno il circuito.
6. In che modo le VCB sostengono la crescita delle energie rinnovabili?
Se i sistemi di energia solare ed eolica subiscono fluttuazioni significative nella potenza in uscita e richiedono commutazioni frequenti, i VCB sono adatti per queste applicazioni perché possono gestire operazioni di commutazione frequenti senza degrado delle prestazioni e forniscono capacità di eliminazione rapida dei guasti, in modo da garantire la stabilità della rete.

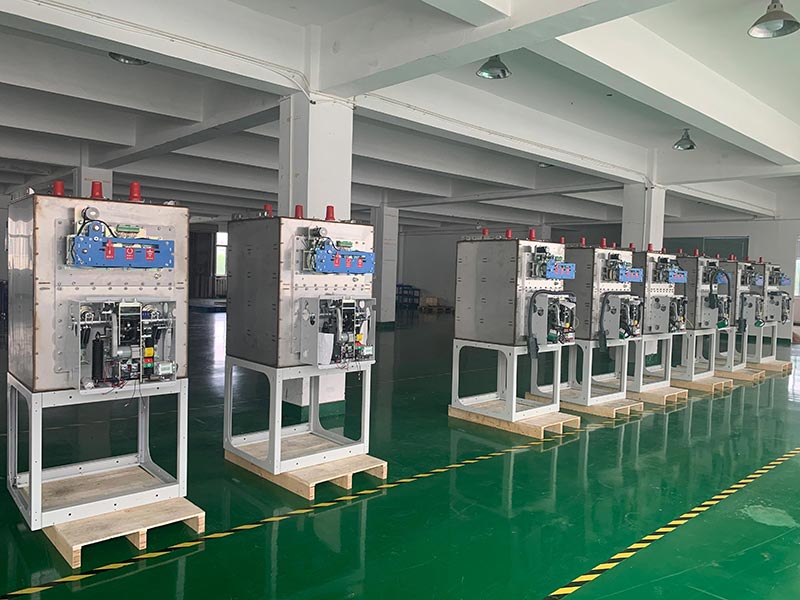

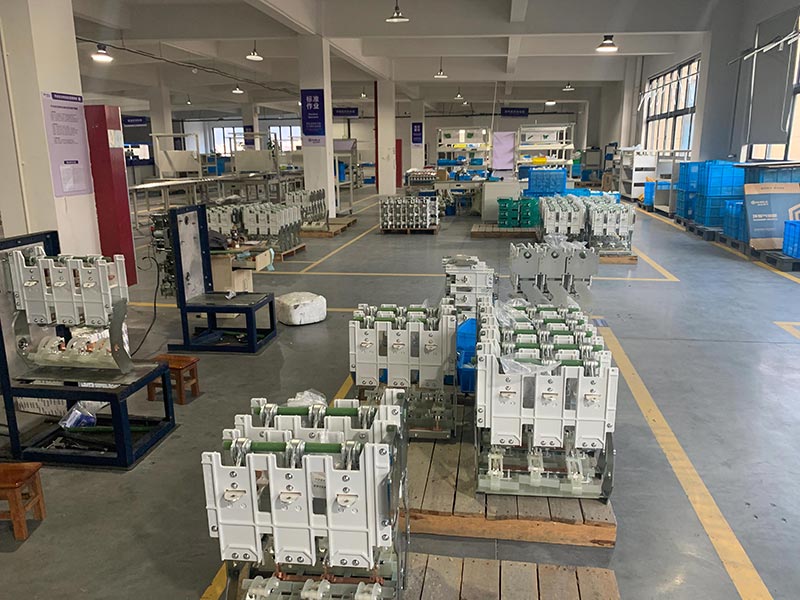

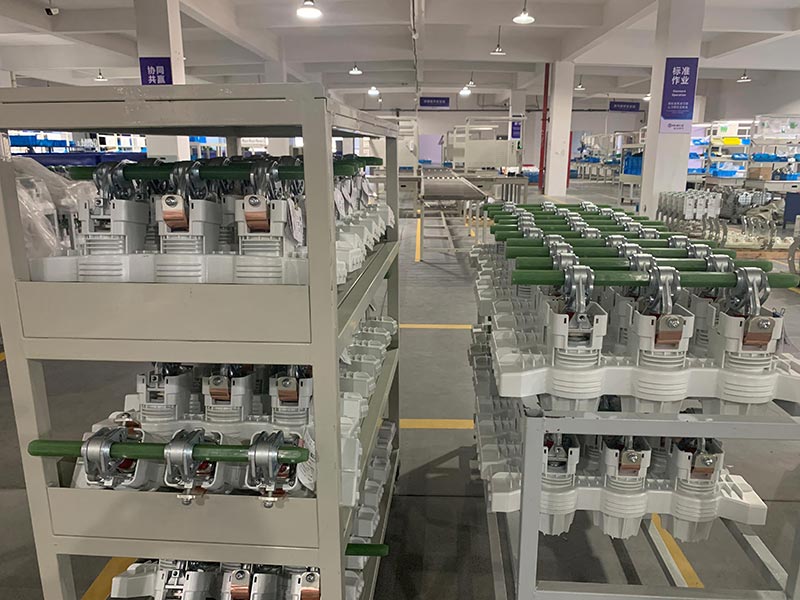

Laboratorio di produzione

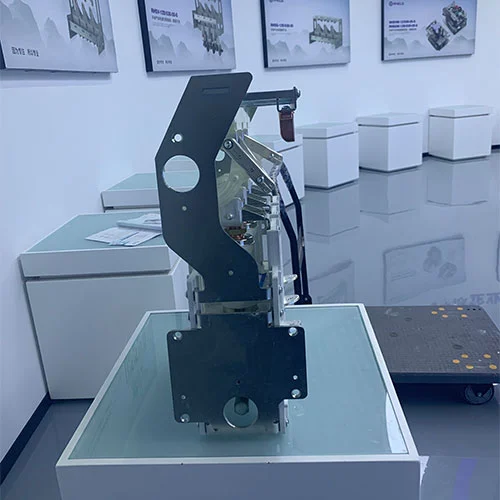

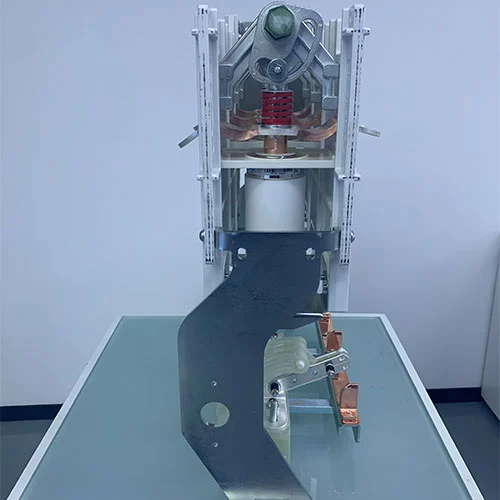

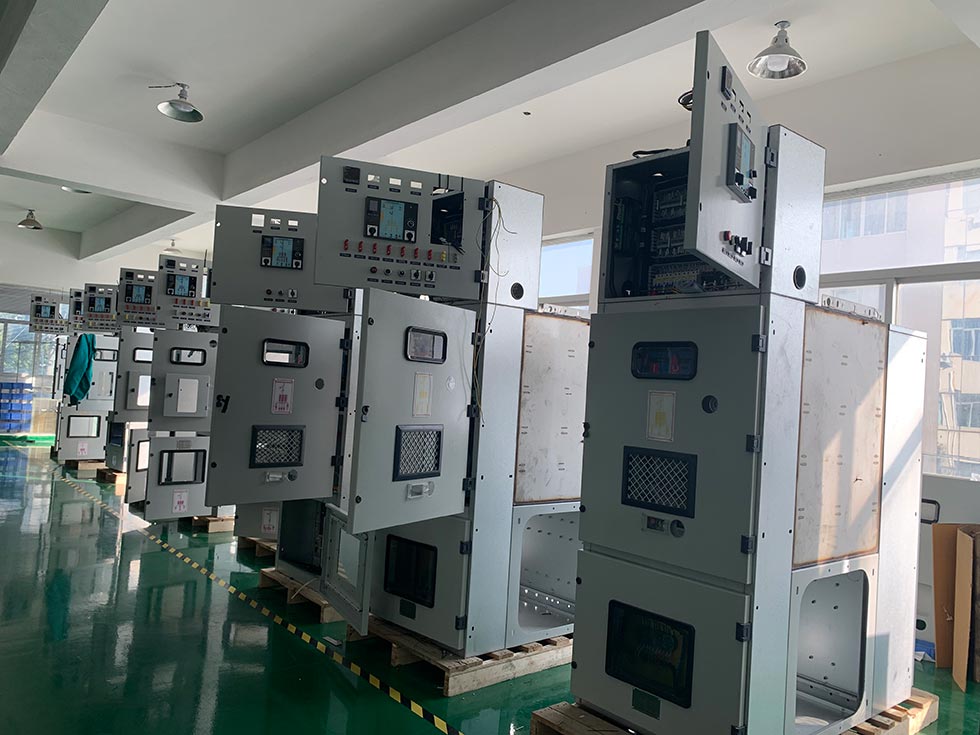

Esposizione dei prodotti
