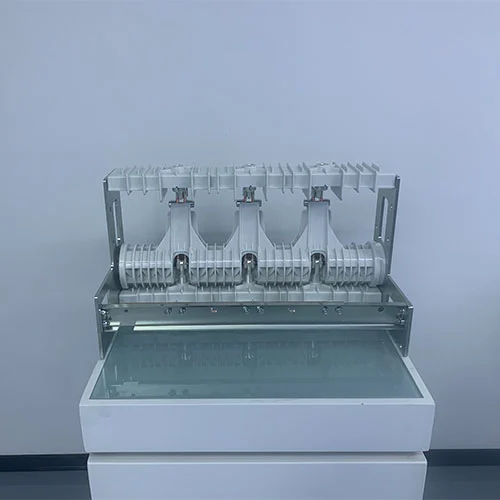

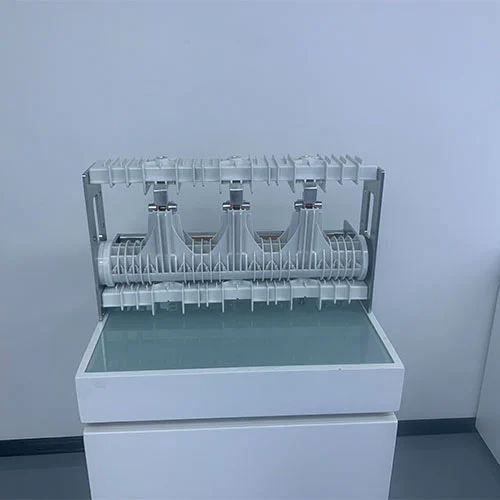

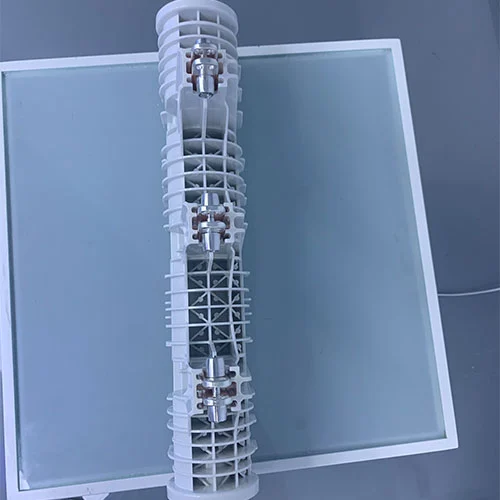

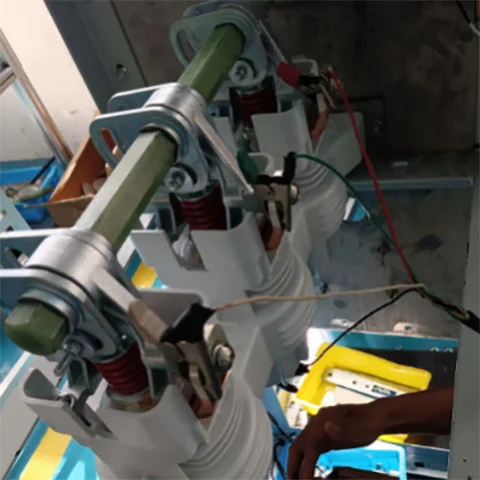

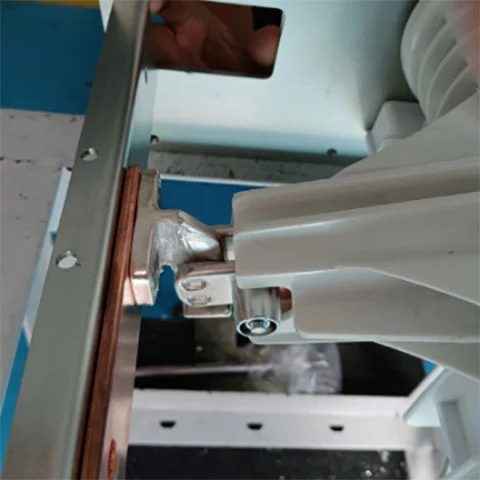

Sezionatore di isolamento di media tensione da 11 KV

Un sezionatore di isolamento di media tensione da 11 KV è un dispositivo di commutazione meccanico utilizzato nei sistemi di distribuzione dell'alimentazione per fornire un isolamento elettrico sicuro e una commutazione controllata del carico. È ampiamente applicato nelle unità principali dell'anello (RMU), nei quadri isolati in gas e nelle sottostazioni secondarie.

A differenza degli interruttori automatici, un sezionatore non può interrompere le correnti di guasto. Il suo ruolo principale è quello di garantire un gap di isolamento visibile e affidabile, consentendo la manutenzione e il funzionamento sicuri dei sistemi elettrici.

Modello del prodotto

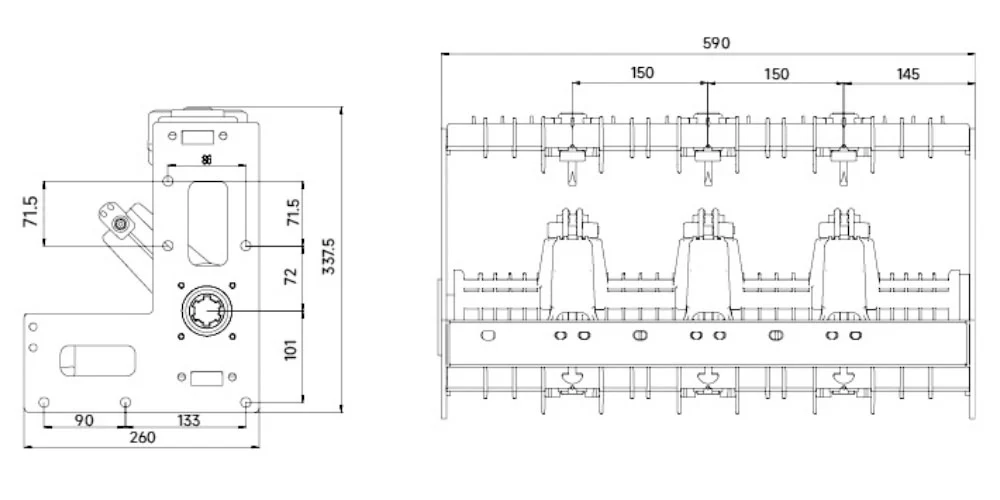

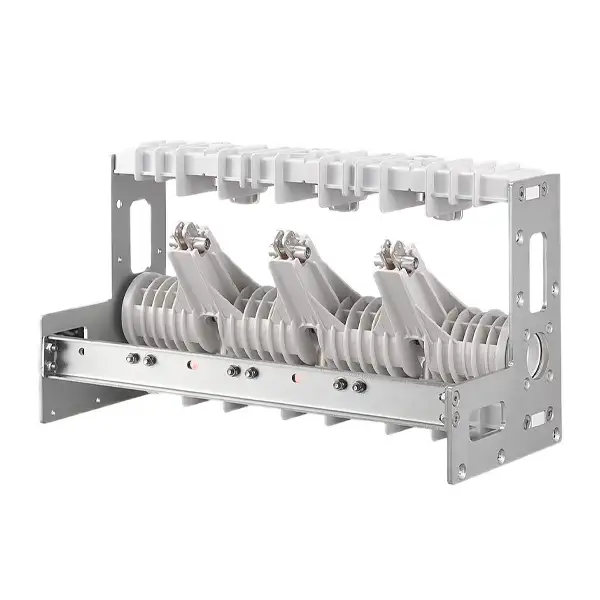

Aspetto e dimensione

Quali sono i diversi tipi di sezionatori?

1. Sezionatori isolati in aria

Installato in quadri isolati in aria

Struttura semplice con isolamento visibile

Adatto per installazioni standard

2. Sezionatori isolati in gas

Racchiuso in serbatoi di gas sigillati

Compatto ed esente da manutenzione

Ideale per sottostazioni urbane e con spazi limitati

3. Sezionatori ecologici senza SF₆

Utilizza gas isolanti alternativi o aria secca

Basso potenziale di riscaldamento globale

Soddisfa le moderne normative ambientali

Parametri tecnici

Vantaggi del prodotto

Il nostro sezionatore di isolamento per media tensione da 11 KV presenta i seguenti vantaggi:

Rispettoso dell'ambiente

Il vantaggio più importante è la riduzione o l’eliminazione dell’SF₆, che contribuirà direttamente a ridurre le emissioni di gas serra dalla rete di distribuzione elettrica.

Installazione compatta

Il mezzo isolato in gas, sia che utilizzi SF₆ o alternative, offre una soluzione molto più compatta e salvaspazio rispetto al mezzo isolato in aria, questo è molto adatto per sottostazioni urbane, sottostazioni secondarie compatte (CSS) o dispositivi montati su pad.

Elevata affidabilità e lunga durata

La struttura robusta e sigillata con isolamento stabile del gas protegge i contatti dei sezionatori dalla contaminazione ambientale come polvere, umidità e salinità, garantendo a questi interruttori isolatori prestazioni costanti, manutenzione minima e durata operativa estesa.

Sicurezza e versatilità

Gli interruttori di isolamento hanno un punto di isolamento visibile o previsto per la sicurezza. Creano e interrompono le correnti di carico normali e aggiungono flessibilità operativa per la rete di distribuzione elettrica e la gestione del carico senza interruttori automatici.

Adattabilità

Interruttori di isolamento solitamente utilizzati per varie configurazioni, livelli di tensione e applicazioni specifiche come l'estrazione mineraria, la commutazione di condensatori, ecc., ciò può renderli adatti a un'ampia gamma di esigenze di distribuzione elettrica secondaria, dall'integrazione di energia rinnovabile all'alimentazione industriale.

Qual è la differenza tra un interruttore automatico e un sezionatore?

Comprendere la differenza tra un interruttore automatico e un sezionatore è essenziale per il funzionamento sicuro ed efficiente del quadro.

1.Funzione primaria

Interruttore automatico: un dispositivo di protezione progettato per interrompere automaticamente correnti di guasto e sovraccarichi, proteggendo le apparecchiature e il sistema di alimentazione.

Sezionatore: dispositivo operativo e di sicurezza utilizzato per fornire isolamento visibile e per commutare le correnti di carico nominali in condizioni normali.

2.Capacità di interruzione

Interruttore automatico: in grado di interrompere correnti di guasto elevate.

Sezionatore: non può interrompere le correnti di guasto; resiste alle correnti di cortocircuito solo per un tempo limitato finché l'interruttore non elimina il guasto.

3.Sequenza operativa

In un sistema tipico, entrambi i dispositivi funzionano insieme:

Durante la disconnessione: prima si apre l'interruttore per interrompere il flusso di corrente, quindi si apre il sezionatore per garantire un isolamento sicuro.

Durante l'eccitazione: si chiude per primo il sezionatore e poi l'interruttore.

4.Design e costi

Interruttore automatico: più complesso, dotato di tecnologia di estinzione dell'arco (vuoto, SF₆, ecc.), con conseguente costo più elevato.

Sezionatore: design meccanico più semplice, che lo rende più economico ai fini dell'isolamento.

Gli interruttori automatici sono responsabili della protezione del sistema di alimentazione, mentre il sezionatore di isolamento di media tensione da 11 KV garantisce la sicurezza delle persone e delle apparecchiature fornendo un isolamento elettrico affidabile.

Come scegliere il giusto sezionatore di media tensione da 11 KV?

Quando si seleziona un modello adatto, considerare:

Tensione nominale (11kV / 12kV)

Corrente nominale (630A / 1250A)

Tipo di installazione (RMU, GIS, AIS)

Condizioni ambientali (umidità, polvere, temperatura)

Requisiti per soluzioni ecocompatibili (prive di SF₆).

Per le sottostazioni compatte si consigliano soluzioni isolate in gas o ecologiche.

Garanzia di qualità e test

Cotenele attua un rigoroso controllo di qualità durante tutta la produzione:

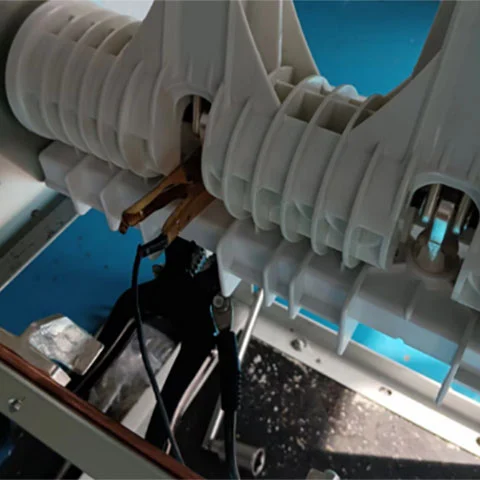

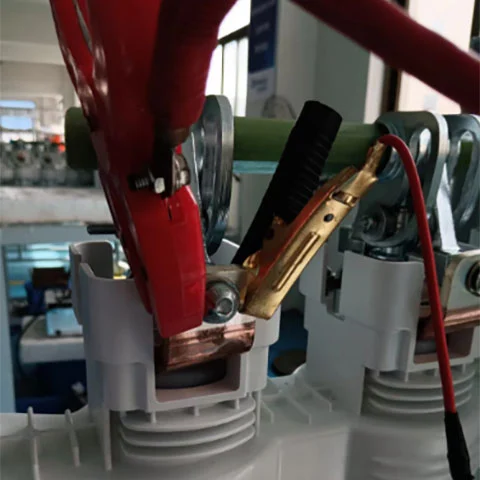

Test di tipo e test di routine

Test ad alta tensione

Ispezione in fabbrica e verifica facoltativa di terze parti

Tutti i prodotti sono conformi agli standard ISO9001, ISO14001 e ISO45001.

Domande frequenti

1.Che cos'è un sezionatore di media tensione da 11 KV?

Un sezionatore sottocarico è un dispositivo di commutazione che, quando in posizione aperta, fornisce isolamento oltre alle sue funzioni di commutazione standard. È progettato per trasportare, creare e interrompere le correnti di carico nominali in condizioni operative normali.

2.Come funziona un interruttore di manovra-sezionatore?

Quando è chiuso, la corrente nominale scorre attraverso i contatti di isolamento principali. Per interrompere la corrente di carico, questi contatti si aprono per primi, trasferendo la corrente alla camera di interruzione, come un'ampolla sotto vuoto nelle serie GSec e GSec Air, dove la corrente viene interrotta. Durante la chiusura, i contatti di isolamento chiudono il circuito prima che l'unità di interruzione si chiuda.

3.Cosa distingue un interruttore in vuoto da un sezionatore sottocarico?

La differenza principale è la capacità di protezione: un interruttore automatico in vuoto può eliminare le correnti di guasto per proteggere l'apparecchiatura elettrica. ma un sezionatore sottocarico non viene utilizzato per interrompere le correnti di guasto. La sua funzione più importante è quella di garantire un sicuro isolamento dopo l'apertura del circuito, consentendo di effettuare interventi sulla parte sezionata e garantendo l'isolamento dalle parti in tensione.

4.Cotenele offre diverse tipologie di sezionatori?

Sì, Cotenele ha due classificazioni principali:
Sezionatori isolati in aria, utilizzati per la sezionamento di cavi, la manovra di trasformatori e motori nelle sottostazioni di distribuzione secondaria e per l'alimentazione di circuiti, trasformatori e reti di rete principale ad anello.
Sezionatori isolati in gas, questi isolatori presentano le caratteristiche della tecnologia SF6 o esente da manutenzione e offrono prestazioni elevate, affidabilità e lunga durata in dimensioni compatte.

5.Gli interruttori sezionatori Cotenele sono di facile manutenzione?

SÌ. I prodotti Cotenele vengono forniti con istruzioni dettagliate di assistenza e manutenzione di Cotenele, insieme a pezzi di ricambio completi e supporto accessori.

6.A cosa servono gli interruttori-sezionatori Cotenele per interni isolati in aria?

Sono utilizzati per quadri elettrici chiusi di media tensione, unità principali ad anello e sottostazioni di trasformazione compatte. I nostri sezionatori di carico presentano i vantaggi di un controllo affidabile della corrente di sovraccarico e delle loro tensioni fino a 40,5 kV e delle loro correnti fino a 1250 A.

7.In che modo gli switch Cotenele migliorano la qualità dell'alimentazione e l'affidabilità?

Consentono un elevato numero di manovre alla corrente nominale e possono sopportare correnti di cortocircuito fino a 31,5 kA per 1 secondo. È incluso un sezionatore di terra con potere di chiusura e il funzionamento è garantito in un ampio intervallo di temperature, contribuendo a prestazioni costanti e affidabilità del sistema.

8.Perché gli interruttori Cotenele sono considerati sicuri e affidabili?

Utilizzati in combinazione con fusibili limitatori di corrente, forniscono una protezione completa e un'interruzione sicura delle correnti di cortocircuito. I nostri interruttori forniscono uno spazio di isolamento visibile e soddisfano i requisiti di Classe 2 dello standard IEC 62271-304

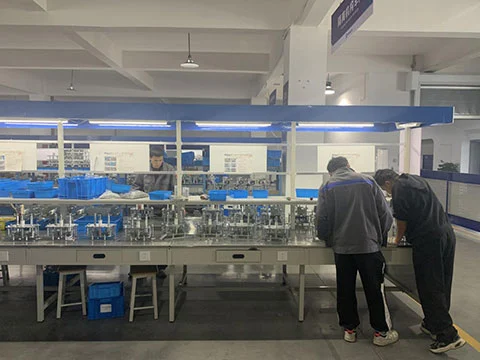

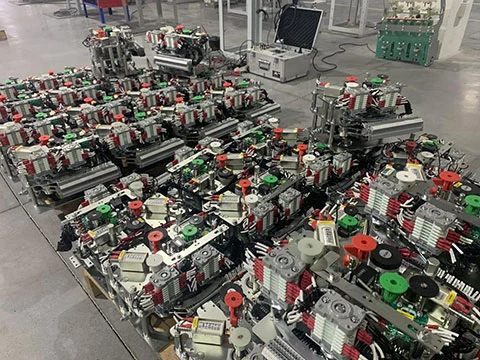

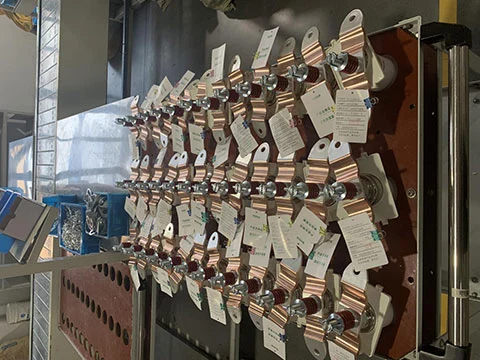

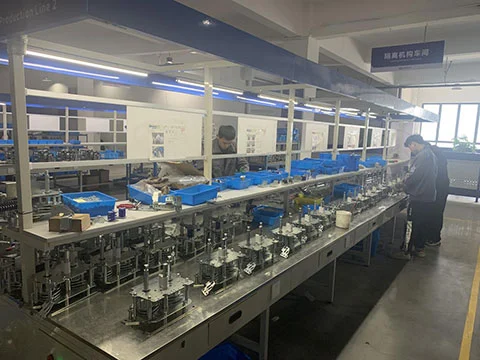

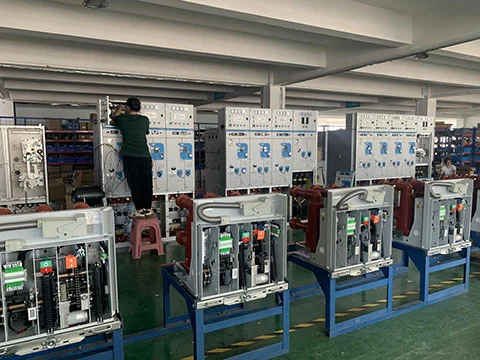

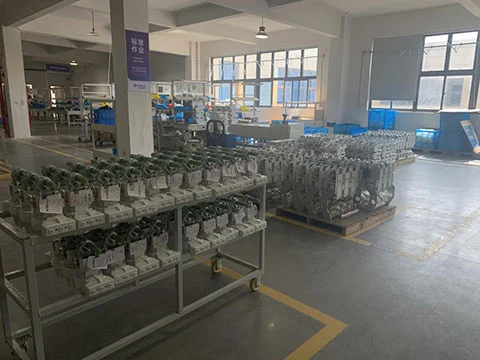

La nostra fabbrica

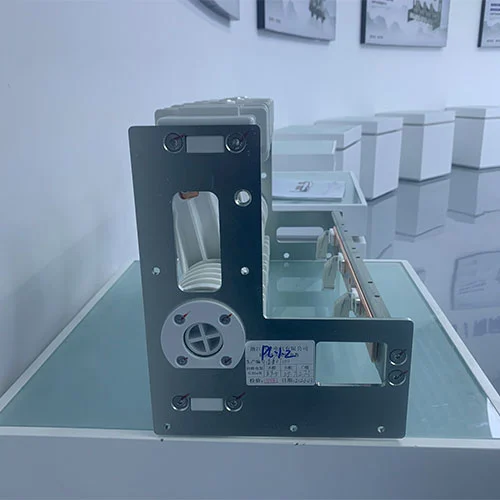

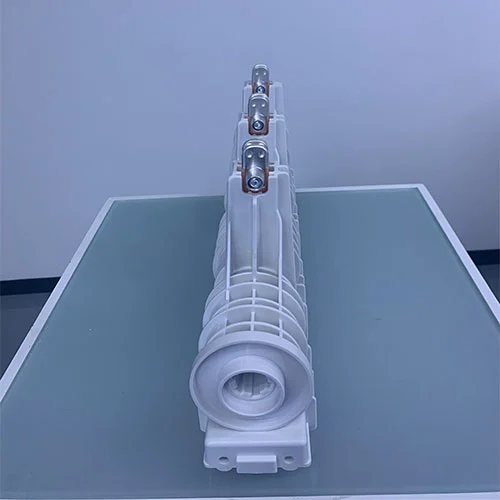

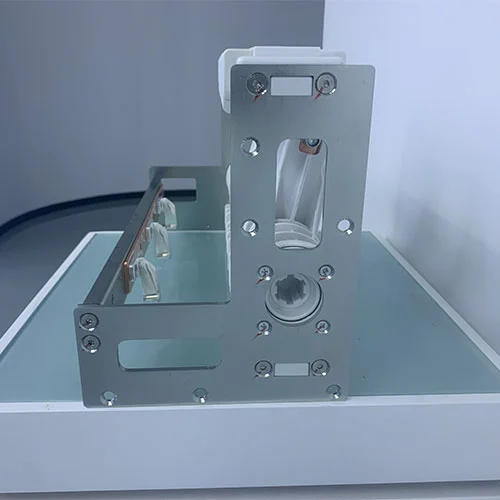

Esposizione dei prodotti
