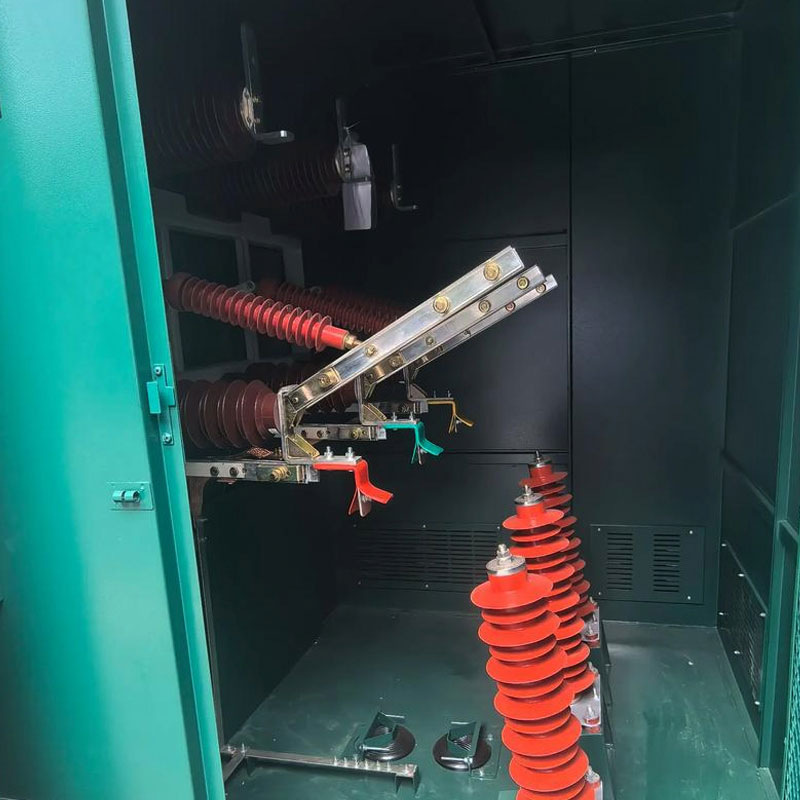

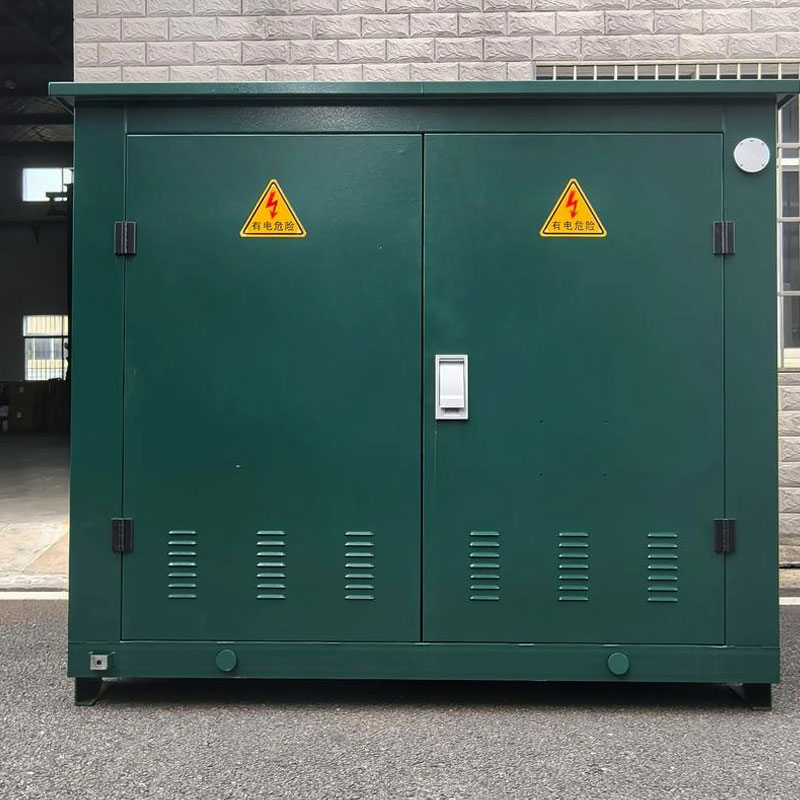

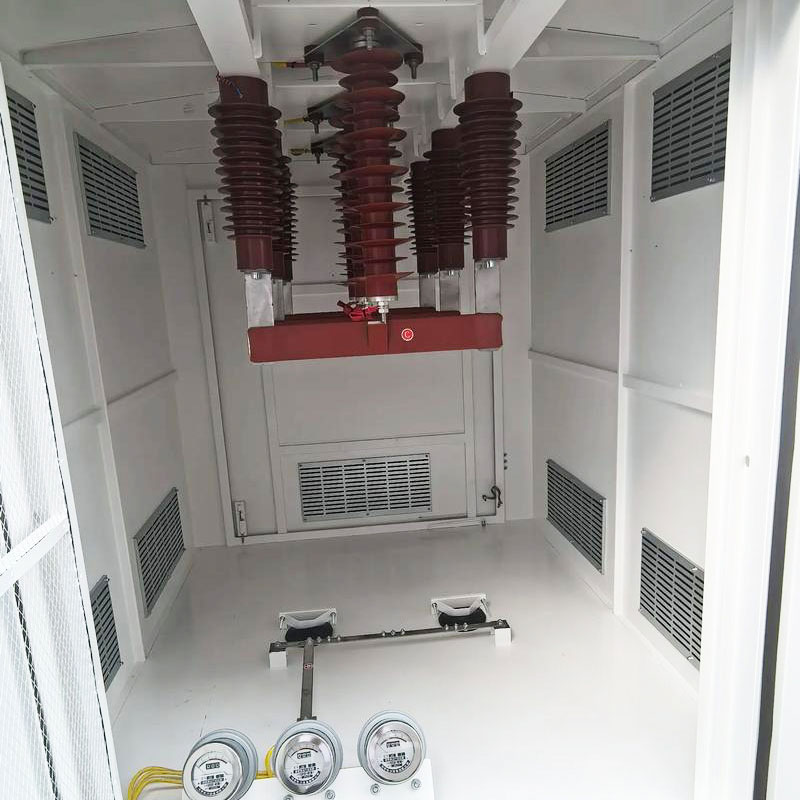

Quadro elettrico di distribuzione cavi con scatola di giunzione elettrica 33KV

Cotenele è uno dei più noti produttori di apparecchiature elettriche in Cina, il nostro quadro di distribuzione per cavi con scatola di giunzione elettrica da 33 KV è un dispositivo di distribuzione di energia per esterni o interni ampiamente utilizzato nelle reti di trasmissione e distribuzione da 33 kV. La sua funzione principale è quella di consentire la ramificazione, il trasferimento e la combinazione dell'energia elettrica nelle linee via cavo, nonché (in modelli specifici) la segmentazione e il controllo della linea. Nei sistemi di alimentazione ad alta tensione, funge da punto nodale per le linee via cavo, distribuendo la potenza in ingresso da una linea principale a più linee in uscita, estendendo così il raggio di alimentazione, riducendo i costi complessivi del progetto e migliorando la flessibilità e l'affidabilità della fornitura.

Principali parametri tecnici

Principio di funzionamento del prodotto

Il principio di funzionamento del quadro di distribuzione cavi con scatola di giunzione elettrica da 33 KV si basa sull'attuale azione di divisione di circuiti paralleli.

1. Ingresso alimentazione: i cavi ad alta tensione introducono energia elettrica attraverso gli accessori in ingresso e alimentano i terminali in ingresso delle sbarre collettrici (sbarre in rame) o degli interruttori SF6 all'interno della scatola.

2. Raccolta sbarre: L'energia elettrica viene raccolta sulla sbarra trifase all'interno della scatola.

3. Uscita diramazione: più cavi in ​​uscita sono collegati simultaneamente alla stessa sbarra collettrice di fase tramite pressacavi (tipo base) o condotti fuori dal lato di uscita dell'interruttore (tipo interruttore).

4. Protezione e monitoraggio: durante il funzionamento, il parafulmine sopprime le sovratensioni in tempo reale; L'indicatore di tensione e l'indicatore di guasto (opzionale) vengono utilizzati per monitorare lo stato del circuito. Se dotato di sezionatore del carico, il circuito può essere disconnesso durante la manutenzione, formando un chiaro punto di isolamento.

L'ambito di lavoro del quadro di distribuzione dei cavi con scatola di giunzione elettrica da 33 KV

Il livello di tensione di 33 kV determina che questa apparecchiatura viene utilizzata principalmente in grandi sistemi di distribuzione di energia:

• Reti di distribuzione centrali urbane: come supplemento alla scatola principale ad anello da 33 kV, la scatola di giunzione elettrica da 33 KV è comunemente utilizzata come nodo della rete di distribuzione via cavo nelle strade trafficate e nei centri commerciali, riducendo l'occupazione del territorio.
• Imprese industriali e minerarie: in alcune grandi fabbriche, gli utenti possono anche distribuire l'energia dalla sottostazione principale da 33 kV alle sottostazioni di ciascuna officina tramite scatole di derivazione dei cavi da 33 kV.
• Impianti di energia rinnovabile:

1. Energia eolica: negli impianti eolici, le scatole di giunzione elettriche da 33 KV vengono utilizzate per collegare le linee di raccolta di più turbine eoliche.
2. Solare fotovoltaico: nei grandi impianti fotovoltaici, la scatola di derivazione del cavo di media tensione viene utilizzata per collegare il trasformatore a scatola da 33 kV e le linee tra di loro e per collegarsi alla sottostazione step-up.

• Trasporti e infrastrutture: le scatole di derivazione dei cavi da 33 kV vengono utilizzate anche come punti intermedi di trasferimento e distribuzione per linee di cavi a lunga percorrenza nei sistemi di alimentazione per la costruzione di infrastrutture come autostrade, tunnel e aeroporti.

Precauzioni per l'uso della scatola di giunzione elettrica da 33 KV

1. Adattabilità ambientale:

• Ad altitudini superiori a 1000 metri considerare una ridotta resistenza dell'isolamento esterno; specificare un modello di tipo plateau al produttore.
• In aree con elevata nebbia salina o elevata umidità, l'involucro del quadro elettrico di distribuzione dei cavi a scatola di giunzione da 33 KV deve essere realizzato in acciaio inossidabile 316L e il rivestimento dell'involucro deve essere migliorato con misure anticorrosione.

2. Impermeabilizzazione e prevenzione dell'immersione: sebbene questa scatola di derivazione del cavo abbia un elevato livello di protezione, se si verifica un accumulo di acqua nella trincea del cavo o nella fossa di fondazione, ciò potrebbe causare l'immersione degli accessori del cavo nell'acqua per un lungo periodo, con conseguenti malfunzionamenti. Pertanto, è necessario garantire un drenaggio regolare.

3. Prevenire malfunzionamenti: per i quadri di distribuzione dei cavi con scatola di giunzione elettrica da 33 KV con interruttori di isolamento del carico, è necessario confermare lo stato corrente del circuito prima dell'operazione. si prega di non aprire o chiudere il sezionatore quando sotto tensione a meno che l'interruttore non sia progettato per disconnettere il carico.

4. Requisiti di messa a terra: l'involucro del quadro elettrico di distribuzione dei cavi a scatola di giunzione da 33 KV deve essere messo a terra in modo affidabile e il collegamento del filo di terra dello strato di schermatura del cavo deve essere corretto e standardizzato, per garantire la sicurezza del personale.

5. Prevenzione dell'umidità: per i quadri elettrici di distribuzione dei cavi a scatola di giunzione isolati in aria da 33 KV (sbarre di rame esposte), è necessario installare dispositivi di riscaldamento e deumidificazione per evitare infiltrazioni o cortocircuiti causati dalla condensa.

Come selezionare il giusto quadro di distribuzione dei cavi?

Conferma i seguenti principali parametri tecnici e configurazioni al momento della selezione:

1. Tensione nominale: la tensione nominale del quadro di distribuzione via cavo deve corrispondere alla tensione nominale del sistema di 33 KV/35 kV (la tensione massima è 40,5 kV)

2. Corrente nominale: la corrente nominale della sbarra principale di un quadro di distribuzione via cavo da 33 kV è solitamente 630 A, ma dovremmo comunque selezionare la corrente adatta in base alla corrente di carico effettiva. Se è necessaria una corrente più elevata, comunicare prima con il produttore e personalizzare i prodotti in base alle proprie esigenze.

3. Numero di circuiti: determinare la configurazione di linea richiesta, ad esempio un ingresso e quante linee di uscita o quante linee di ingresso e quante linee di uscita.

4. Passaggio richiesto o meno:

• Per la semplice derivazione dei cavi con bassa frequenza operativa: scegliere una scatola di derivazione dei cavi di base.
• Per l'isolamento dei guasti, l'alimentazione della rete ad anello o la manutenzione dei punti di isolamento: scegliere una scatola di derivazione del cavo del tipo con interruttore di isolamento del carico.

5. Metodo di isolamento: si consiglia di utilizzare una scatola di derivazione per cavi in ​​stile europeo completamente isolata e completamente sigillata (utilizzando connettori prefabbricati in gomma siliconica o EPDM) per garantire un'elevata sicurezza ed essere adatta all'uso esterno.

6. Materiale del guscio: in genere si consiglia di utilizzare gusci della scatola di derivazione dei cavi in ​​acciaio inossidabile per uso esterno. Per aree altamente corrosive, è necessario scegliere il guscio in acciaio inossidabile 316.

7. Funzione aggiuntiva: determina se per l'automazione della distribuzione è necessaria la protezione parafulmini, l'indicatore di guasto o il monitoraggio intelligente (interfaccia DTU/FTU).

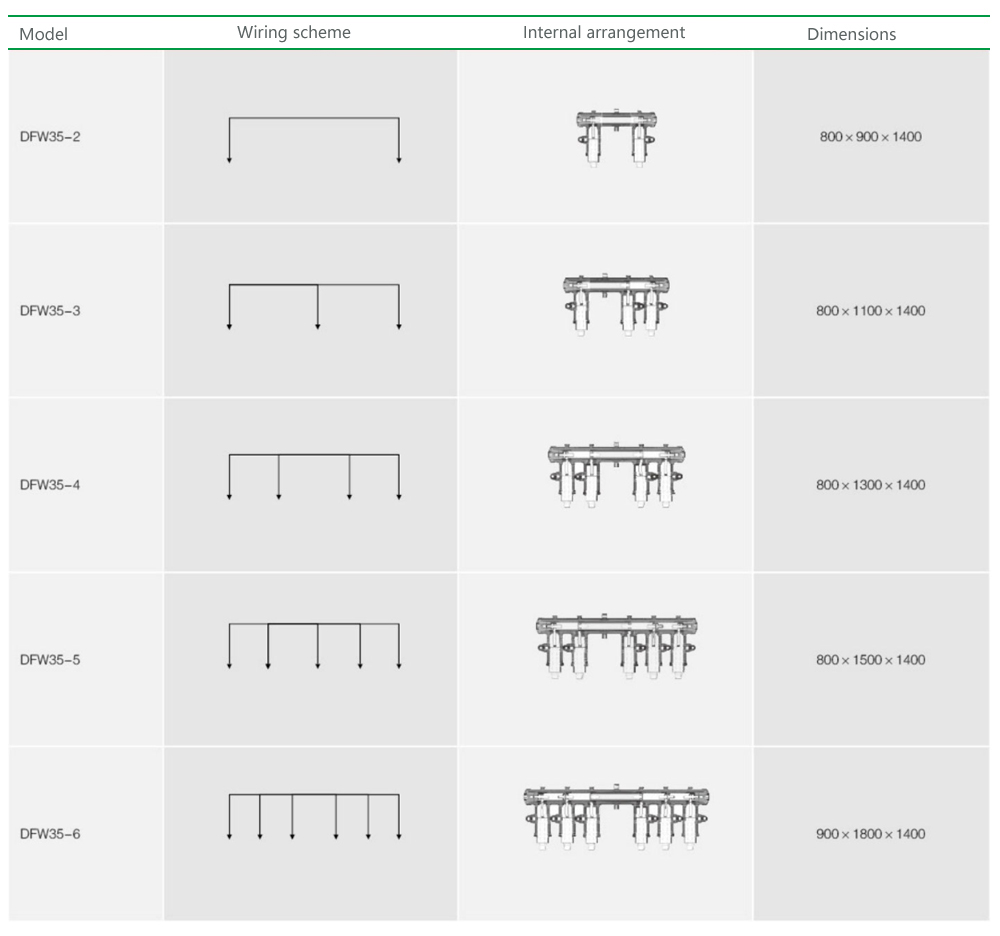

Diagramma del numero d'ordine:

Laboratorio di produzione

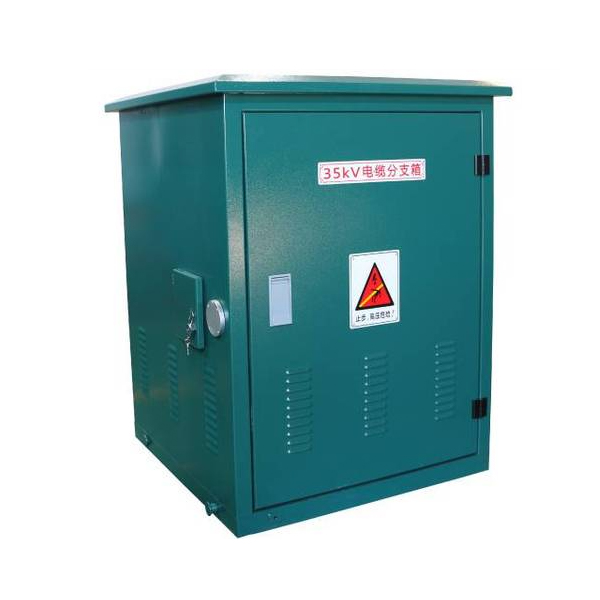

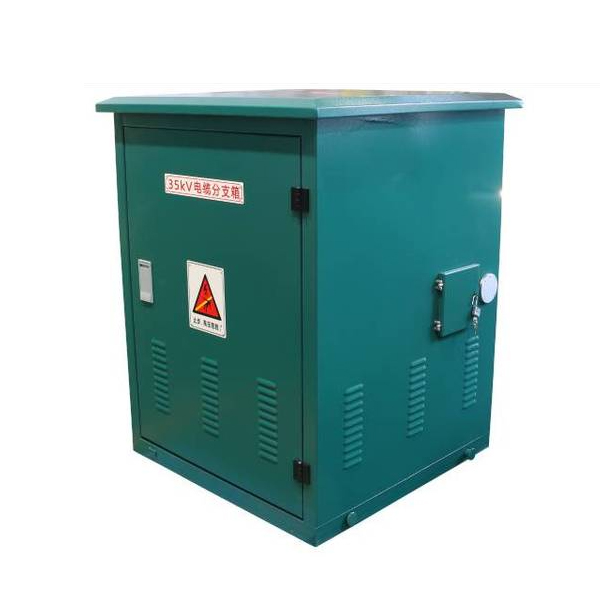

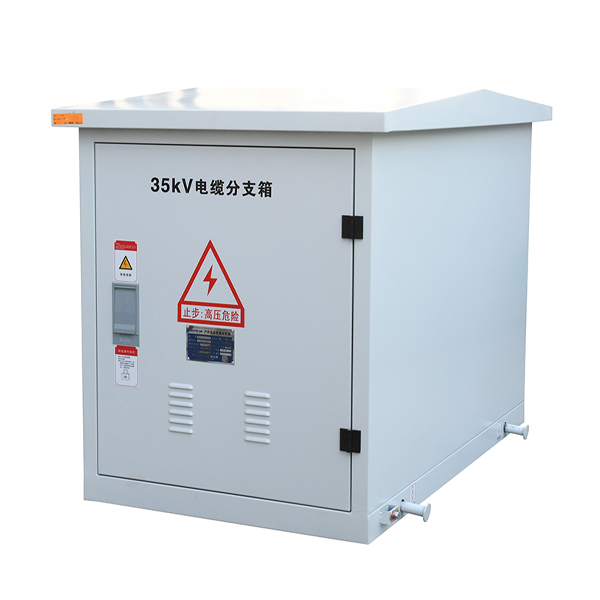

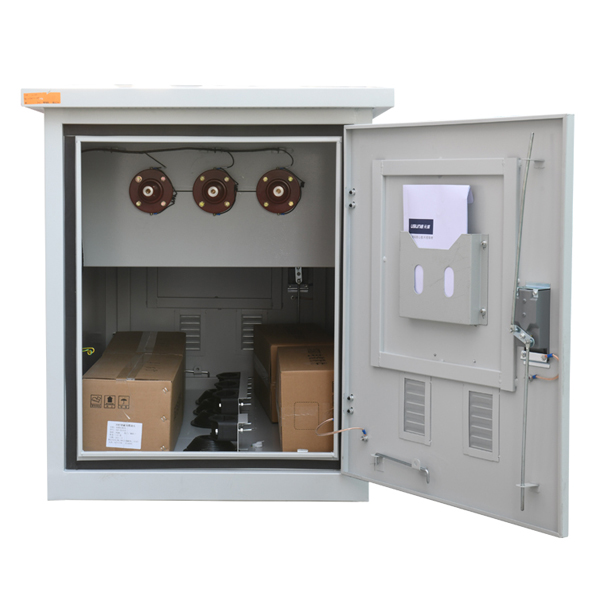

I prodotti mostrano
