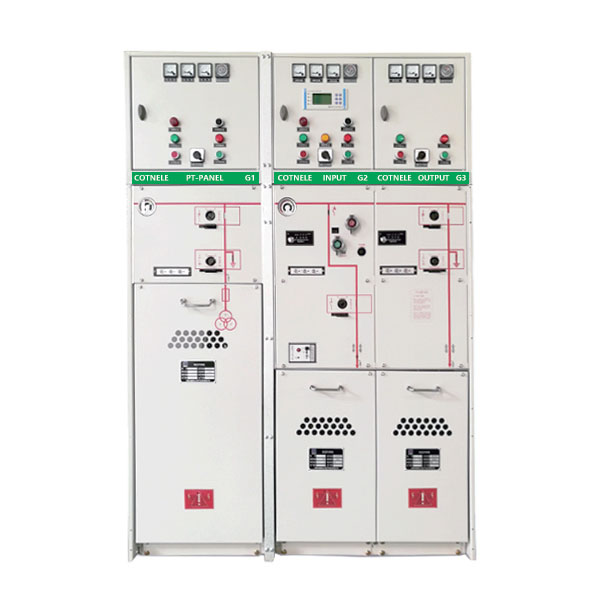

Quadro elettrico isolato in gas ecologico da 12 KV

Poiché la quota di mercato dei quadri ecologici continua a crescere a livello globale, Cotenele è diventata uno dei principali fornitori di quadri elettrici isolati in gas ecologici da 12 KV nel settore energetico.

I quadri ecologici isolati in gas da 12 kV si riferiscono ai quadri con involucro metallico utilizzati nei sistemi di alimentazione con una tensione nominale di 12 kV per ricevere e distribuire energia elettrica, dove l'isolamento e il mezzo di estinzione dell'arco non è principalmente SF₆ (esafluoruro di zolfo, un potente gas a effetto serra). Utilizza invece tecnologie come aria secca, azoto, miscele di gas ecocompatibili o materiali isolanti solidi, con l'obiettivo di ridurre o eliminare le emissioni di gas serra e l'inquinamento ambientale. I nostri quadri elettrici isolati in gas rispettosi dell'ambiente soddisfano gli standard internazionali pertinenti come IEC 62271, (UE) 2024/573, IEEE/ANSI C37.20 e gli standard UL/NEMA.

Perché rispettoso dell'ambiente？

Il nucleo "rispetto dell'ambiente" si riflette in:

• Mezzo isolante ecologico: privo di Sf6, le parti primarie, come interruttori, sbarre collettrici, sono sigillate in un serbatoio di gas in acciaio inossidabile riempito con gas ecologico come aria secca e N2. Le ampolle sotto vuoto gestiscono l'interruzione dei cortocircuiti. Aria secca o azoto con un potenziale di riscaldamento globale (GWP) vicino allo zero. Al termine del suo ciclo di vita, il gas può essere rilasciato direttamente nell'atmosfera senza particolari recuperi.
• Materiali riciclabili: oltre il 90% dei materiali può essere riciclato al termine del ciclo di vita del prodotto, ciò può ridurre lo spreco di risorse e l'inquinamento ambientale.
• Funzionamento a basse emissioni di carbonio: alcuni modelli riducono il consumo energetico grazie al design ottimizzato e al raffreddamento a convezione naturale (funzionamento senza ventola).

Condizioni di lavoro

1. Temperatura dell'aria ambiente: massima +40°C, minima -50°C

2. Umidità relativa dell'aria: media giornaliera non superiore al 95%, media mensile non superiore al 90%

3. Altitudine ≤1500 m (sotto pressione di gonfiaggio standard)

4. Intensità sismica non superiore a magnitudo 8

5. Luoghi esenti da incendi, esplosioni, forte inquinamento, corrosione chimica e forti vibrazioni

Condizioni speciali:

• Per condizioni operative speciali che differiscono dalle condizioni operative normali, sarà raggiunto un accordo tra il produttore e l'utente finale. Se sono coinvolti ambienti operativi eccezionalmente difficili, è obbligatoria la consultazione con il produttore e il fornitore.
• Quando le apparecchiature elettriche sono installate ad un'altitudine superiore a 2000 m, devono essere fornite indicazioni speciali in modo che la struttura dell'involucro possa essere modificata durante la produzione.

Principali parametri tecnici

La struttura di quadri/RMU ecologici?

I quadri ecologici da 12 kV adottano tipicamente un design modulare, con una combinazione flessibile di unità funzionali che possono essere sigillate in un serbatoio di gas comune o separatamente. La struttura può essere predisposta con isolamento superiore o isolamento inferiore. I componenti principali sono suddivisi nelle seguenti sezioni:

Compartimenti

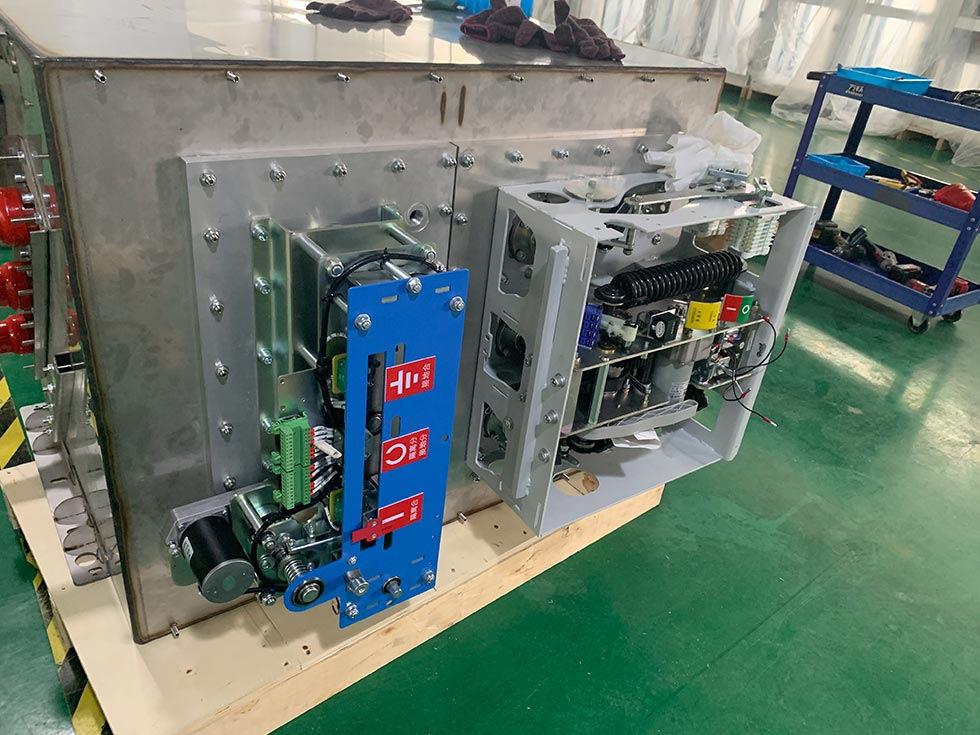

1. Compartimento isolato in gas: la camera sigillata del nucleo del quadro, riempita con aria secca o azoto. Tutte le parti primarie sotto tensione (sbarre, interruttori, connessioni) sono completamente sigillate, raggiungendo il grado di protezione IP67, insensibile all'ambiente esterno.

2. Compartimento meccanismi: situato all'esterno del compartimento isolato in gas, che ospita i meccanismi di funzionamento e i componenti secondari per il funzionamento locale e remoto.

Vano cavi: La funzione principale del vano cavi è quella di collegare i cavi in ​​entrata e in uscita, solitamente posizionato nella parte inferiore del quadro, dotato di finestre di osservazione, apparecchi di illuminazione e dispositivi di interblocco meccanico di sicurezza.

3. Scomparto di bassa tensione (scatola strumenti): lo scomparto di bassa tensione (scatola strumenti) si trova solitamente nella parte superiore del quadro e viene utilizzato principalmente per installare apparecchiature secondarie come relè di protezione, moduli di monitoraggio intelligenti e contatori di energia.

4. Canale di scarico della pressione: il canale di scarico della pressione si trova su un lato della camera isolata con gas ed è dotato di dischi di rottura, che possono rilasciare in sicurezza la pressione in situazioni di guasto estreme per garantire la sicurezza degli operatori e delle apparecchiature.

Componenti interni principali:

1. Ampolla in vuoto: il nucleo di estinzione dell'arco dell'interruttore automatico o del sezionatore di carico. Estingue l'arco sotto vuoto spinto, garantendo lunga durata, funzionamento esente da manutenzione ed elevato potere di interruzione.

2. Sezionatore a tre posizioni: integra posizioni chiusa, isolata e messa a terra. Spesso combinato con il vacuostato per la commutazione del circuito e l'isolamento sicuro. La differenza tra l'isolamento superiore e quello inferiore risiede nella sua posizione rispetto all'interruttore.

3. Sbarra principale: Conduttori per la raccolta e la distribuzione dell'energia elettrica. I collegamenti di estensione laterali o superiori consentono una combinazione flessibile e un'espansione tra le unità del quadro.

4. Meccanismo operativo: fornisce alimentazione per l'apertura/chiusura dell'interruttore e incorpora un sistema di interblocco meccanico completo a “cinque prevenzioni”.

5. Dispositivi di monitoraggio e protezione intelligenti: comprende apparecchiature di monitoraggio del gas, indicatori di presenza di tensione, sensori di corrente/tensione, relè di protezione integrati basati su microprocessore e soluzioni intelligenti di monitoraggio online (relè di densità, manometri, monitoraggio della temperatura e dell'umidità) che supportano l'automazione della distribuzione e il controllo remoto.

6. Altri componenti: terminazioni dei cavi, scaricatori di sovratensione, trasformatori di strumenti, ecc.

Classificazione

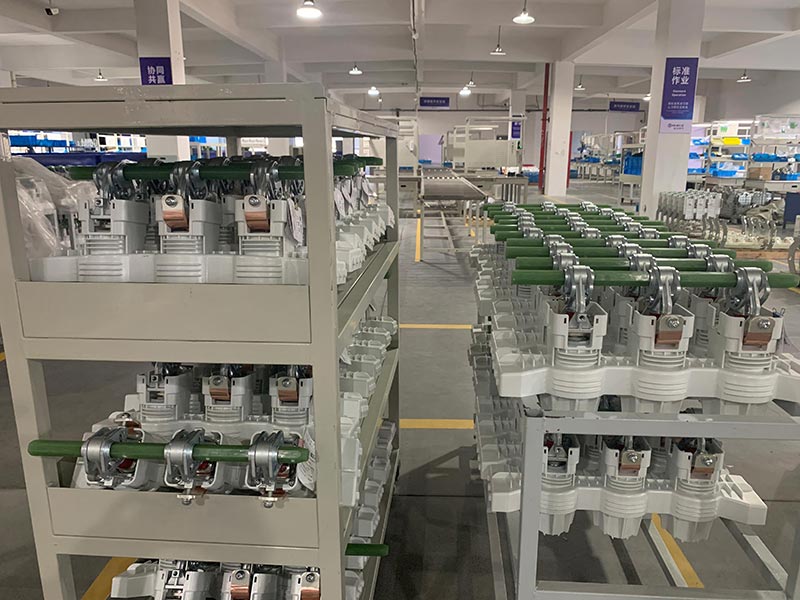

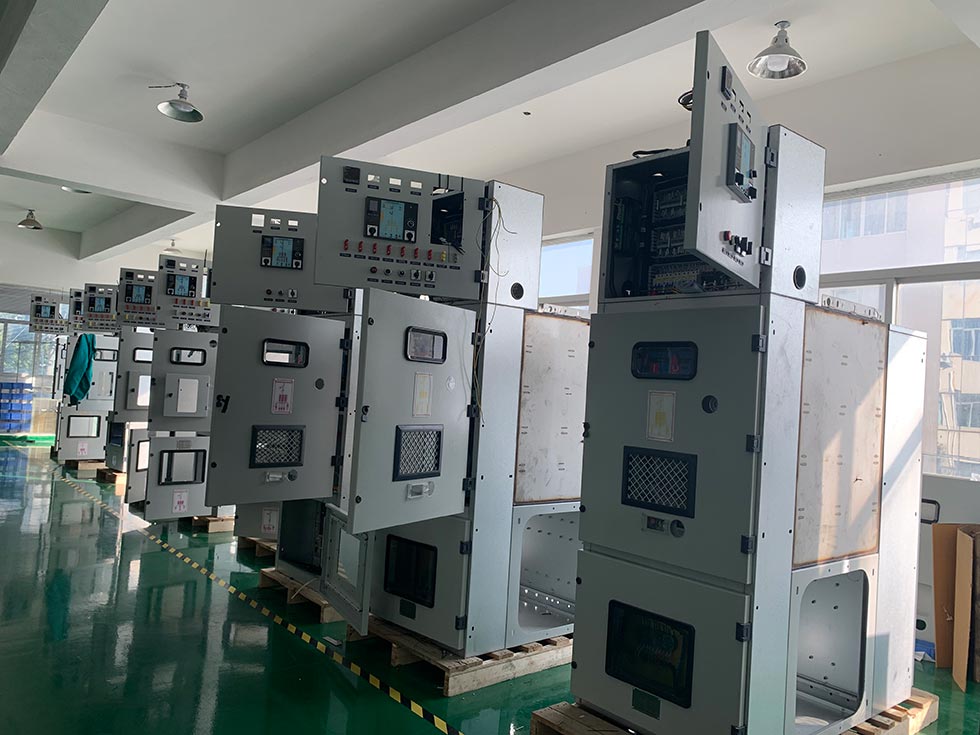

Il nostro laboratorio

Principali vantaggi del prodotto

1. Verde e rispettoso dell'ambiente

GWP medio di isolamento prossimo allo zero o nullo; completamente privo di SF₆, nessuna emissione di gas serra; elevata riciclabilità dei materiali.

2. Sicuro e affidabile

Completamente isolate e sigillate: parti sotto tensione non influenzate dall'ambiente esterno; soddisfa i requisiti di isolamento anche a pressione relativa pari a zero; elevato grado di protezione (IP67 per serbatoio gas); interblocco completo a cinque prevenzioni.

3. Struttura compatta

Volume paragonabile al quadro SF₆ con le stesse specifiche (la larghezza può essere 460 mm, 420 mm, ecc.); ingombro ridotto; può essere montato a parete, risparmiando notevolmente spazio nella sottostazione.

4. Manutenzione esente o bassa

Lunga durata delle ampolle in vuoto (ad esempio, 10.000 operazioni meccaniche); Parti isolanti AT non soggette a invecchiamento; i componenti principali non necessitano di manutenzione periodica; costi operativi ridotti.

5. Forte adattabilità ambientale

Funzionamento stabile in condizioni difficili: alta quota, freddo estremo, umidità, inquinamento, nebbia salina costiera, forti tempeste di sabbia.

6. Alto livello di intelligenza

Supporta il monitoraggio online e l'avviso tempestivo di pressione del gas, temperatura, umidità, corrente, tensione; integra l'automazione della distribuzione e le funzioni IoT.

7. Espansione flessibile

Il design modulare supporta l'espansione laterale, l'espansione superiore, il serbatoio del gas comune o i serbatoi del gas separati; comodo montaggio e collegamento in loco.

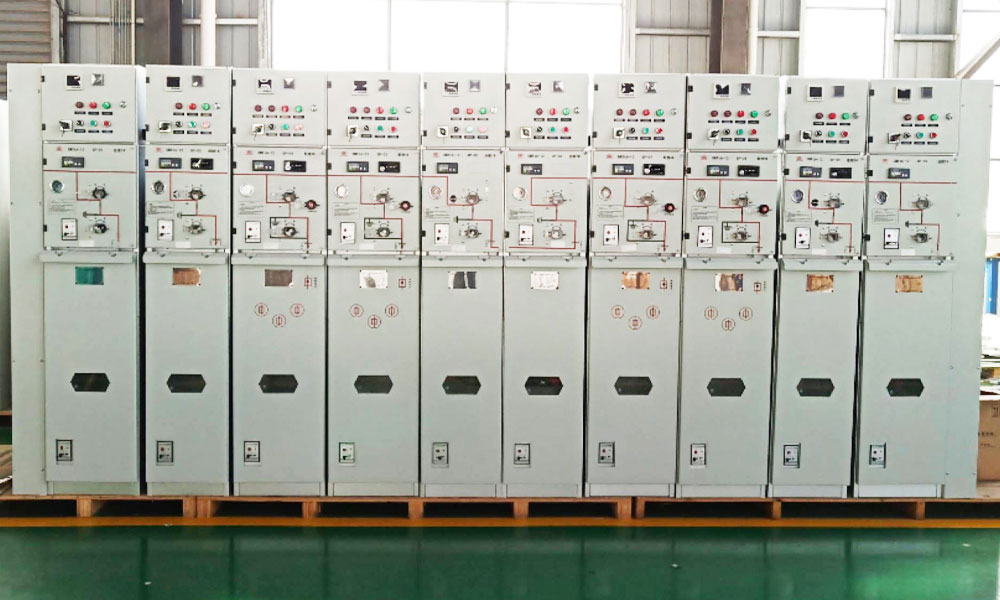

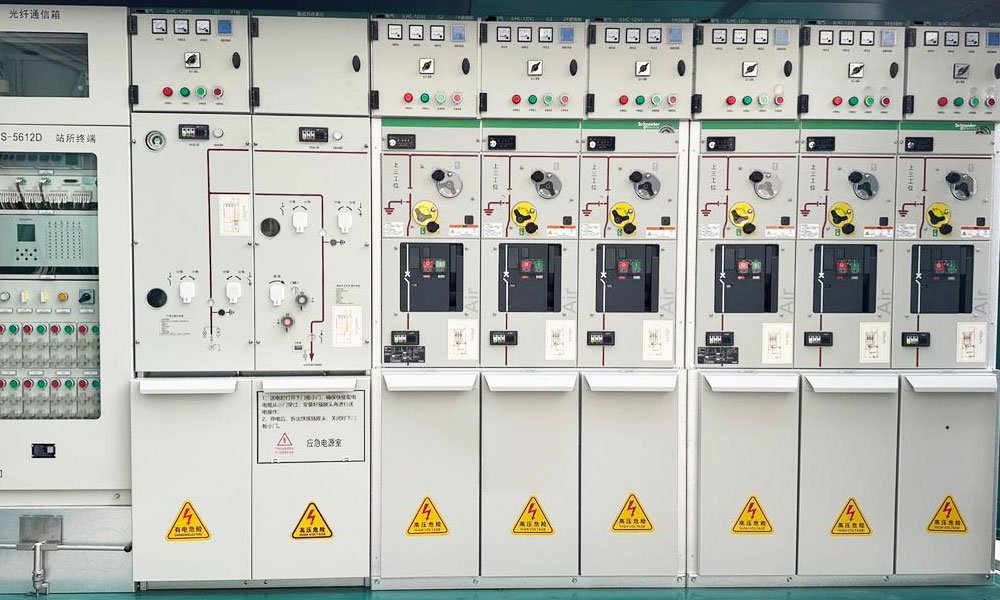

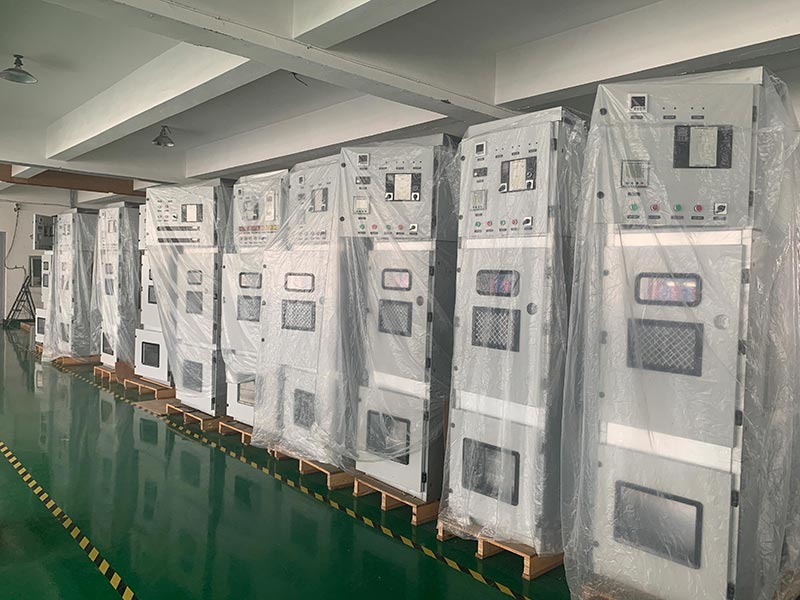

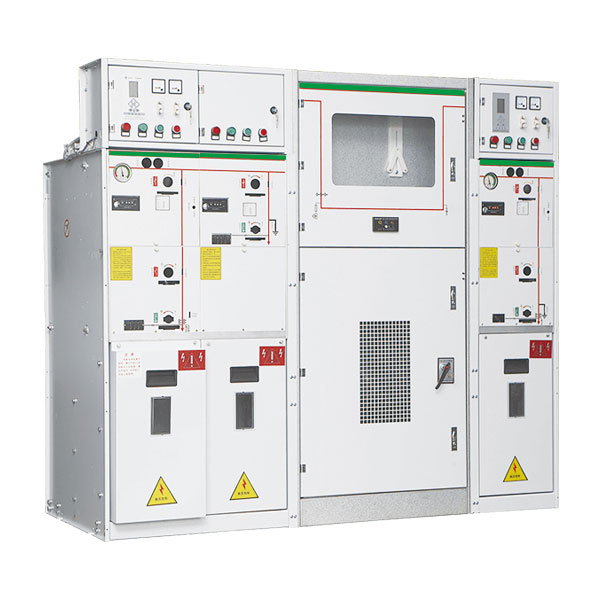

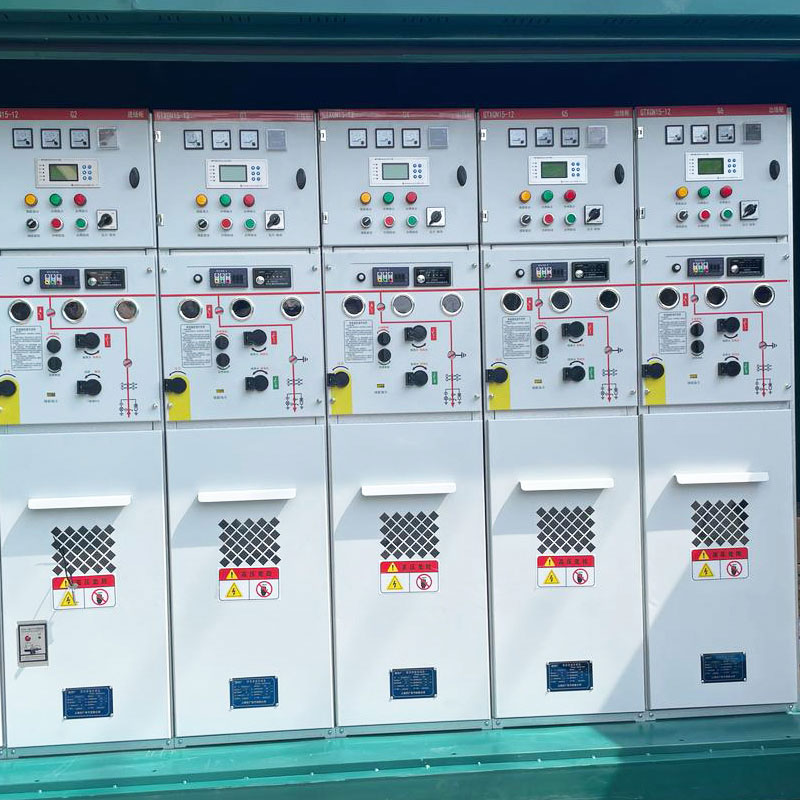

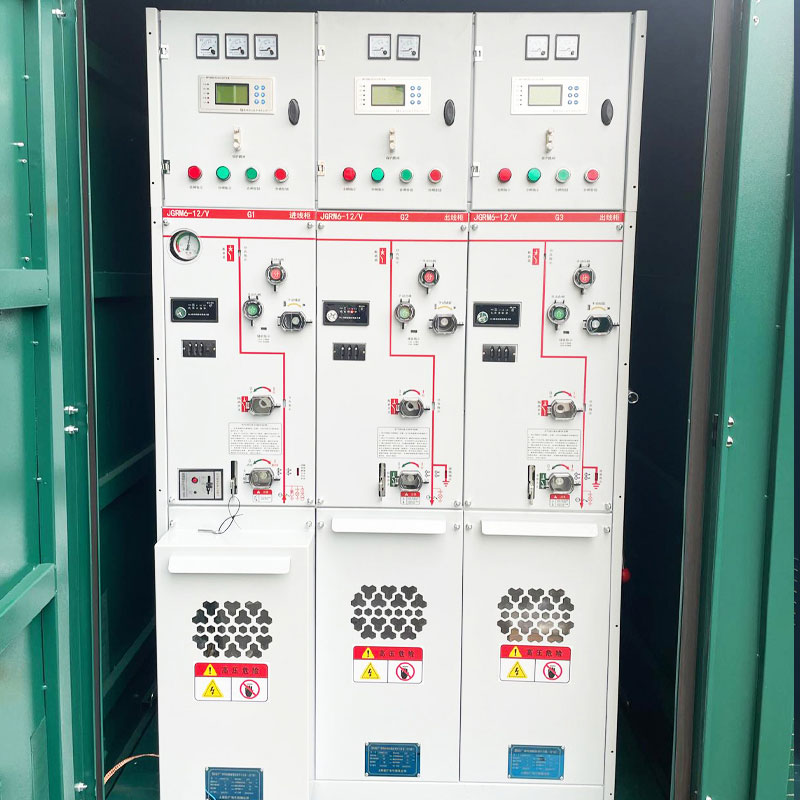

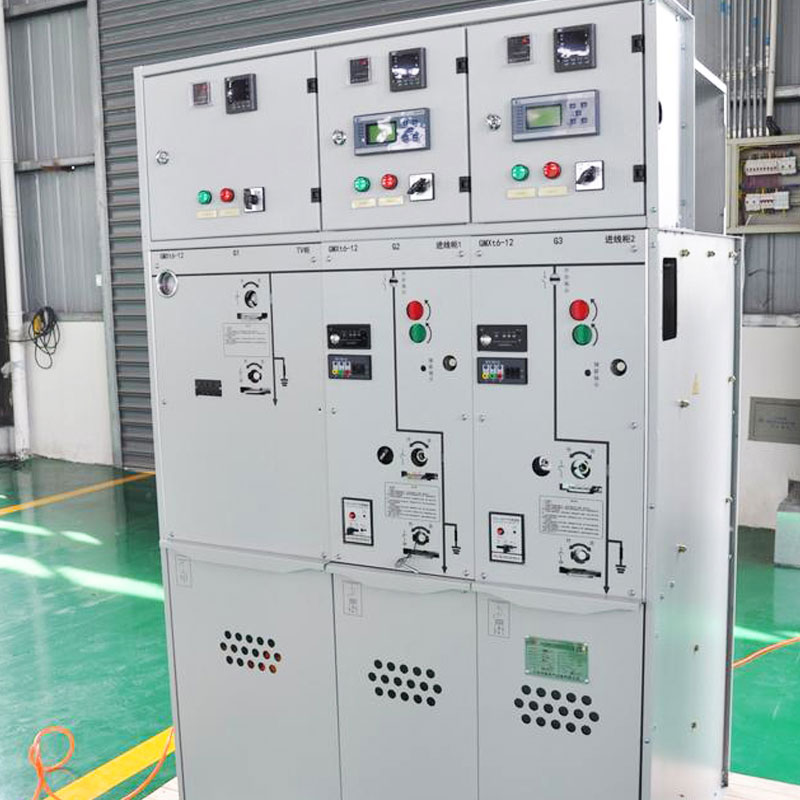

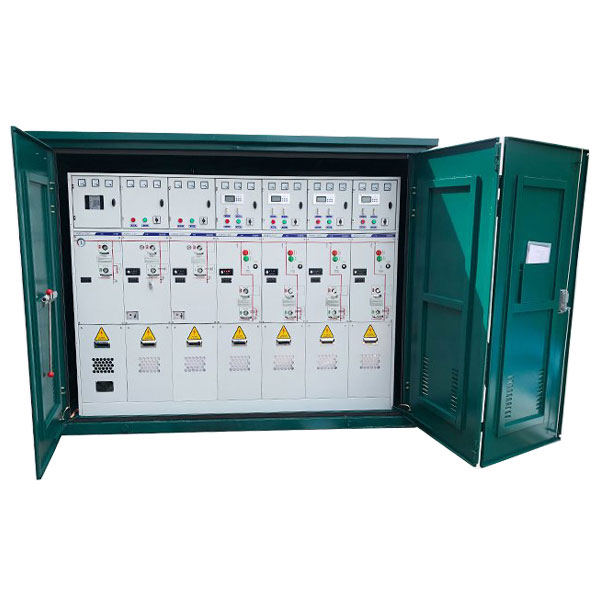

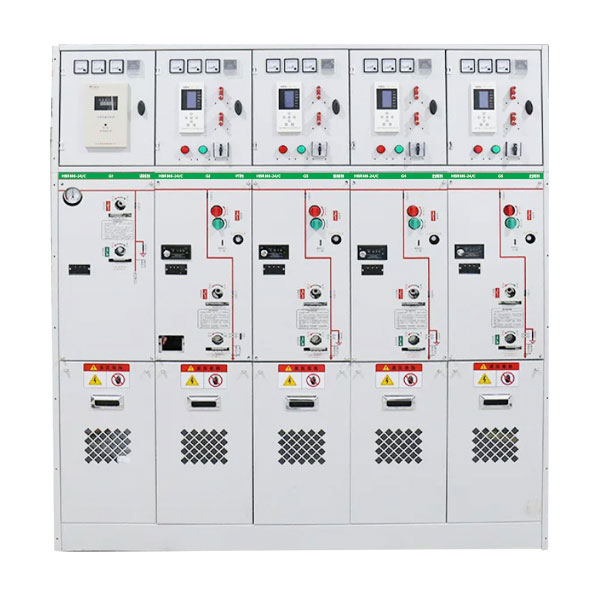

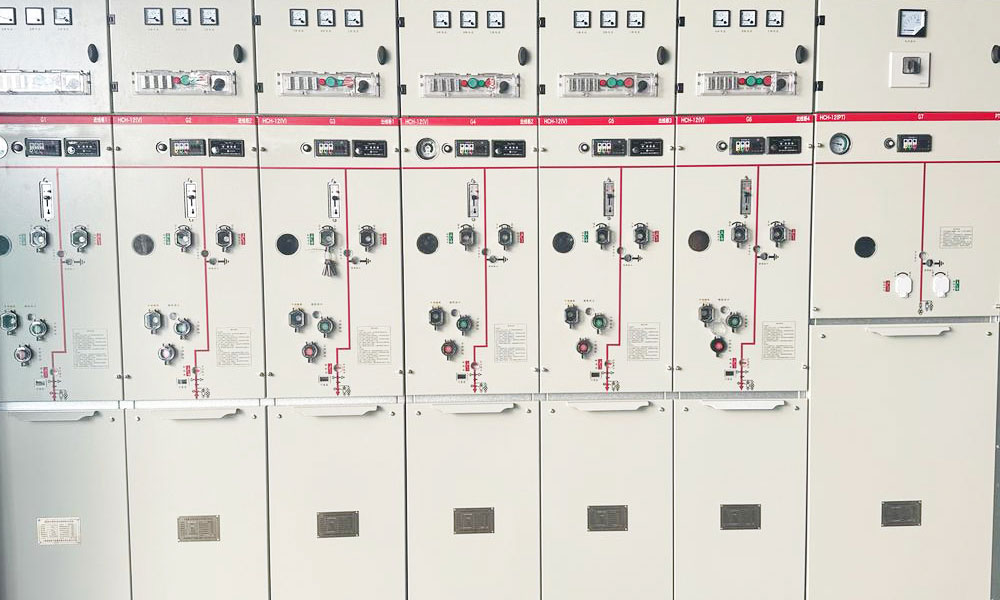

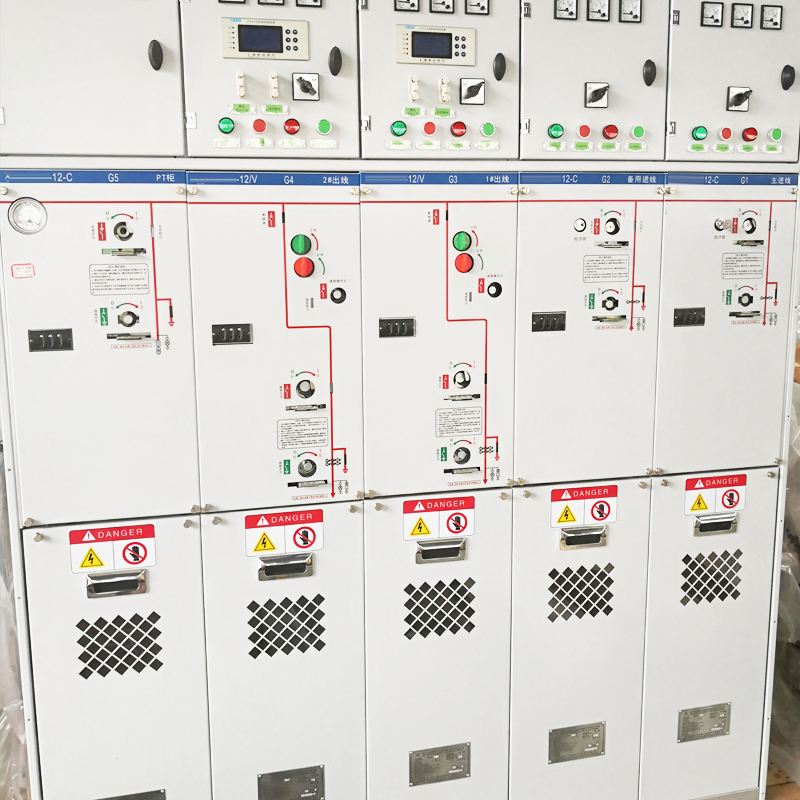

Spettacoli di prodotti
