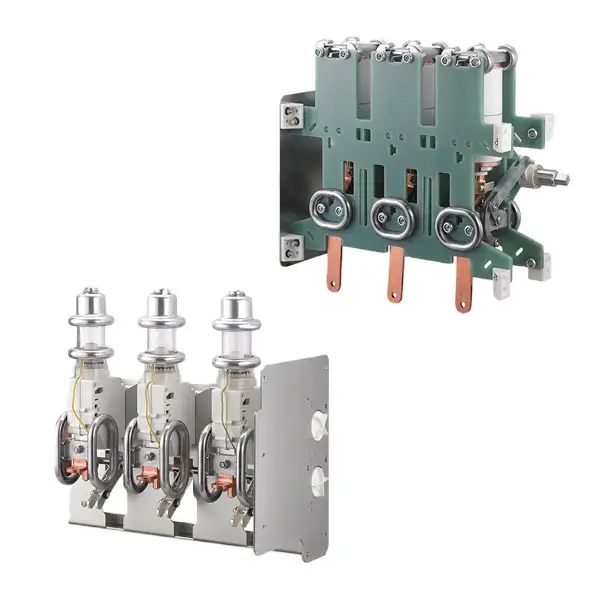

Interruttore automatico sotto vuoto da 33 KV con interruttore di isolamento
In qualità di produttore professionale cinese, Cotenele International Trade (Wenzhou) Co., Ltd. fornisce soluzioni specializzate per quadri di tensione da media ad alta. Il prodotto presentato, l'interruttore automatico in vuoto da 33 kV serie KDV-40.5/630-20 con interruttore di isolamento, è ampiamente utilizzato in quadri di media tensione ecologici, unità principali ad anello e sistemi di distribuzione dell'alimentazione. Questo gruppo integrato combina un interruttore automatico in vuoto con un interruttore isolante, offrendo numerosi vantaggi come facilità di installazione e lunga durata.

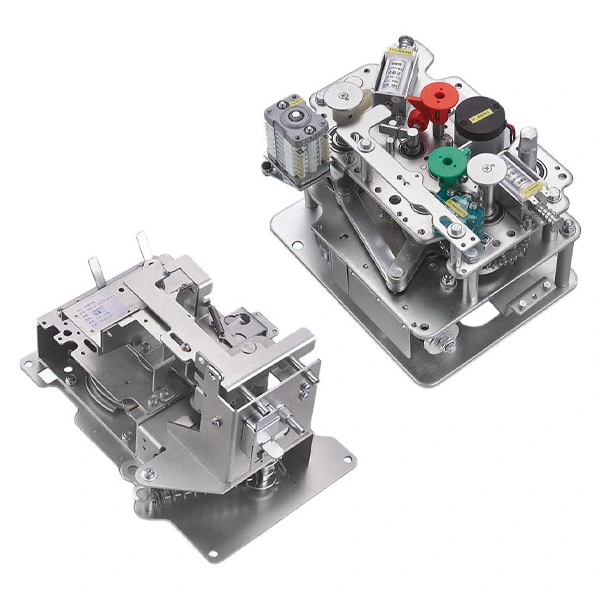

Meccanismo di interruzione automatica da 33 KV con meccanismo di isolamento
Il meccanismo di interruttore automatico da 33 KV con meccanismo di isolamento della serie KDVM-40.5/630-20-X dei produttori cinesi Cotenele offre commutazione rapida e affidabile a molla, elevata durata oltre 10.000 cicli, interblocco meccanico con sezionatori e funzionamento ecologico. Ideale per gli acquirenti che cercano soluzioni di quadri di media tensione sicuri ed esenti da manutenzione.
Interruttore di interruzione del carico di media tensione per interni da 33 KV
L'interruttore-sezionatore di carico a media tensione per interni da 33 KV della serie KDK-40.5D/630-20 del produttore cinese Contenele è progettato per una distribuzione dell'energia affidabile, sicura ed ecologica in applicazioni industriali, commerciali e di pubblica utilità. Conforme agli standard nazionali cinesi GB 3804-2017, GB 16926-2009 e GB/T 1985-2023, questo interruttore presenta un'elevata capacità di resistenza ai cortocircuiti, una lunga durata meccanica e bassi requisiti di manutenzione. È la scelta ideale per l'approvvigionamento di quadri interni e sistemi di distribuzione dell'energia a media tensione, garantendo isolamento sicuro, flessibilità operativa e gestione sostenibile dell'energia.
Interruttore automatico sottovuoto a media tensione da 22 KV con sezionatore
Questo interruttore automatico in vuoto di media tensione da 22 kV con sezionatore è una soluzione affidabile progettata da Cotenele, un produttore cinese professionale, specificamente per i moderni sistemi di distribuzione dell'energia. Gli interruttori automatici e i sezionatori in vuoto hanno ciascuno funzioni diverse; il loro utilizzo combinato crea un potente effetto sinergico, svolgendo un ruolo cruciale nel garantire il funzionamento stabile ed efficiente della rete elettrica.
Interruttore automatico VCB a media tensione da 11 KV con meccanismo di isolamento
L'interruttore automatico VCB a media tensione da 11 KV con meccanismo di isolamento è una soluzione affidabile ed ecologica per i sistemi di distribuzione dell'energia. Prodotto da Cotenele in Cina, garantisce operazioni di commutazione sicure, veloci e durevoli, con una durata meccanica superiore a 10.000 cicli. Ampiamente utilizzato in GIS, RMU e quadri isolati in aria per progetti metropolitani, ferroviari, petrolchimici e industriali. Conforme agli standard GB1984-2014 e GB/T1985-2023.
Meccanismo di isolamento dell'interruttore automatico di media tensione da 22 KV
Il meccanismo di isolamento dell'interruttore automatico di media tensione da 22 KV di Cotenele International Trade (Wenzhou) Co., Ltd è una soluzione operativa ad alta affidabilità per gli alimentatori in entrata nelle RMU. Progettato in Cina, garantisce commutazioni precise, longevità meccanica di oltre 10.000 operazioni e piena conformità agli standard internazionali. Scelto dalle società di servizi energetici e dai clienti industriali in tutto il mondo.
Componenti dell'unità principale dell'anello comune
Componenti del circuito primario
- Interruttore automatico in vuoto (VCB)
- Interruttore di interruzione del carico (LBS)
- Sezionatore (isolatore)
- Interruttore di messa a terra
Componenti di protezione e misurazione
- Trasformatore di corrente (CT)
- Trasformatore di tensione (TV)
- Fusibili
- Scaricatore di sovratensione
Componenti di controllo e indicazione
- Meccanismo operativo
- Sistema di interblocco
- Indicatore di presenza di tensione
- Morsettiere secondarie
Componenti di isolamento e supporto
- Isolanti
- Boccole
- Parti strutturali isolanti solide o gassose
Dispositivi di commutazione chiave nei sistemi RMU
Interruttore automatico in vuoto (VCB)
Un interruttore automatico in vuoto utilizza il vuoto sia come mezzo isolante che di estinzione dell'arco. I suoi contatti centrali sono sigillati all'interno di un'ampolla sottovuoto. Quando il contatto mobile si separa dal contatto fisso si genera un arco elettrico. In un ambiente sotto vuoto, l'arco si disperde rapidamente e si estingue quando il vapore metallico condensa. L'arco si spegne naturalmente allo zero di corrente e la rigidità dielettrica viene rapidamente ripristinata.
Applicazione: Gli VCB sono caratterizzati da un elevato potere di interruzione, capacità di funzionamento frequente e bassi requisiti di manutenzione. Sono ampiamente utilizzati nei sistemi di distribuzione da 3 a 10 kV per la protezione e il controllo di linee e apparecchiature elettriche. Possono interrompere sia la corrente di carico normale che la corrente di guasto di cortocircuito, fornendo protezione da sovraccarico, cortocircuito e sottotensione. Gli VCB possono essere installati sia in quadri estraibili che di tipo fisso.
Applicazione: Gli VCB sono caratterizzati da un elevato potere di interruzione, capacità di funzionamento frequente e bassi requisiti di manutenzione. Sono ampiamente utilizzati nei sistemi di distribuzione da 3 a 10 kV per la protezione e il controllo di linee e apparecchiature elettriche. Possono interrompere sia la corrente di carico normale che la corrente di guasto di cortocircuito, fornendo protezione da sovraccarico, cortocircuito e sottotensione. Gli VCB possono essere installati sia in quadri estraibili che di tipo fisso.
Interruttore di interruzione del carico (LBS)
Un interruttore di interruzione del carico è un dispositivo di commutazione situato tra un sezionatore e un interruttore automatico. È dotato di un semplice meccanismo di estinzione dell'arco e può creare e interrompere la corrente di carico normale e la corrente di sovraccarico, ma non può interrompere la corrente di guasto di cortocircuito. Dopo la disconnessione si forma solitamente una fessura di isolamento visibile.
Applicazione:LBS viene utilizzato per la commutazione di circuiti elettrici in condizioni di carico normali. Poiché non può interrompere le correnti di guasto, viene solitamente utilizzato insieme a fusibili ad alta tensione, che forniscono protezione da cortocircuito. È ampiamente utilizzato nei sistemi di distribuzione da 10 kV e inferiori per il controllo del trasformatore.
Applicazione:LBS viene utilizzato per la commutazione di circuiti elettrici in condizioni di carico normali. Poiché non può interrompere le correnti di guasto, viene solitamente utilizzato insieme a fusibili ad alta tensione, che forniscono protezione da cortocircuito. È ampiamente utilizzato nei sistemi di distribuzione da 10 kV e inferiori per il controllo del trasformatore.
Sezionatore
Un sezionatore ha una struttura semplice. La sua caratteristica principale è uno spazio di isolamento chiaramente visibile dopo l'apertura, che garantisce che le apparecchiature elettriche siano isolate in modo sicuro dalla fonte di alimentazione durante la manutenzione. Non ha capacità di estinzione dell'arco e non deve essere utilizzato in condizioni di carico.
Applicazione: viene utilizzato principalmente durante la manutenzione o l'ispezione per garantire un isolamento affidabile tra l'apparecchiatura e il sistema sotto tensione, fornendo un punto di separazione di sicurezza chiaro e visibile.
Applicazione: viene utilizzato principalmente durante la manutenzione o l'ispezione per garantire un isolamento affidabile tra l'apparecchiatura e il sistema sotto tensione, fornendo un punto di separazione di sicurezza chiaro e visibile.
Confronto dei quadri
| Articolo | Interruttore automatico sotto vuoto | Interruttore di interruzione del carico | Sezionatore |
|---|---|---|---|
| Dispositivo di estinzione dell'arco | Interruttore sottovuoto | Semplice dispositivo di estinzione dell'arco | Nessuna capacità di estinzione dell'arco |
| Capacità di creazione/interruzione | Può interrompere le correnti di carico e di cortocircuito | Può interrompere solo la corrente di carico | Impossibile interrompere la corrente di carico |
| Scopo primario | Protezione e controllo | Commutazione del carico | Isolamento |
| Visibilità della disconnessione | Nessuna disconnessione visibile | Disconnessione solitamente visibile | Spazio di isolamento chiaramente visibile |
Meccanismo operativo
Il meccanismo di comando è un'unità di esecuzione essenziale inComponenti dell'unità principale Ring, responsabile della manovra di apertura e chiusura degli interruttori generali e dei sezionatori di terra. Converte l'energia meccanica, elettromagnetica o immagazzinata della molla in un movimento meccanico preciso per garantire prestazioni di commutazione affidabili.
Tipi comuni di meccanismi operativi
- Meccanismo a molla: il tipo più utilizzato, che immagazzina energia in una molla per un funzionamento rapido e affidabile.
- Meccanismo magnetico: struttura semplice, alta affidabilità e bassi requisiti di manutenzione.
- Meccanismo manuale: utilizzato come soluzione di backup o a basso costo per i sistemi di distribuzione di base.
Tipi di unità RMU e meccanismi operativi
| Tipo RMU | Nome dell'unità | Componente di commutazione principale | Tipo di meccanismo operativo | Descrizione |
|---|---|---|---|---|
| Unità C | Unità interruttore di interruzione del carico | Interruttore di interruzione del carico (LBS) | Meccanismo a molla | Funzionamento a molla singola; motorizzazione opzionale disponibile |
| Unità F | Unità combinata LBS-fusibile | LBS + Fusibile | Meccanismo a molla con funzione di scatto | Sistema a doppia molla; protezione contro l'intervento del percussore del fusibile |
| Unità V | Unità interruttore automatico in vuoto | Interruttore automatico in vuoto (VCB) | Molla/Attuatore magnetico | Interrompe la corrente di guasto; funziona con relè di protezione |
| Unità D | Unità di risalita sbarre | Nessun interruttore principale | Nessuno | Utilizzato per il collegamento sbarre tra le sezioni |
Quadri estraibili vs RMU
| Articolo | Quadri estraibili (KYN28) | Unità principale Ring (RMU) |
|---|---|---|
| Componente di commutazione principale | Interruttore automatico in vuoto estraibile | Sezionatore sotto carico + fusibili o VCB fisso |
| Funzione sezionatore | Sostituito da carrello estraibile | Interruttore integrato a 3 posizioni |
| Fusibili | Meno comune | Comune per la protezione del trasformatore |
| Struttura | Design estraibile | Design compatto fisso |
| Funzione di protezione | Sistemi di protezione avanzati | Protezione più semplice basata su fusibili |
| Misurare | Più grande | Compatto |
