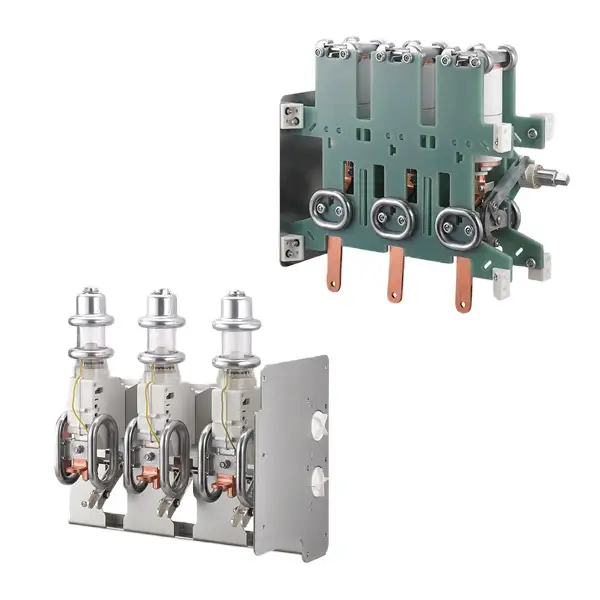

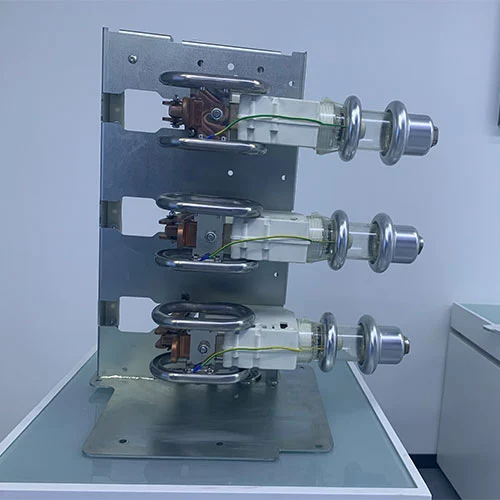

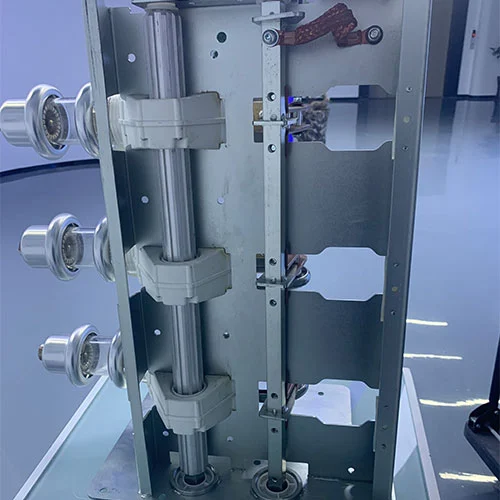

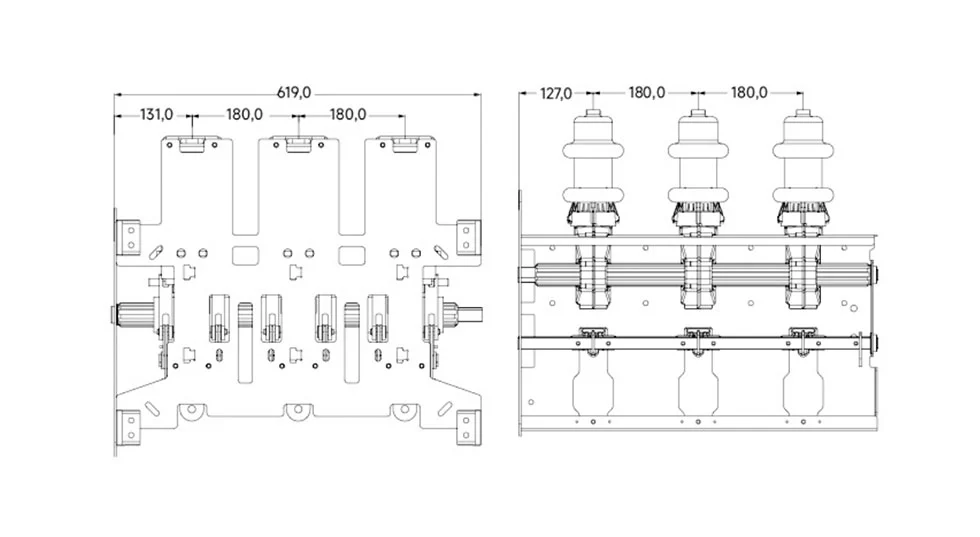

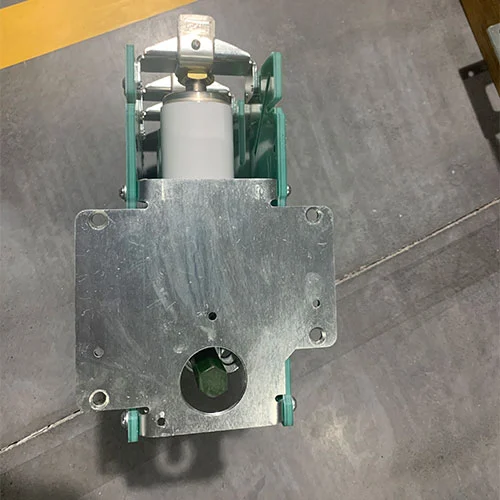

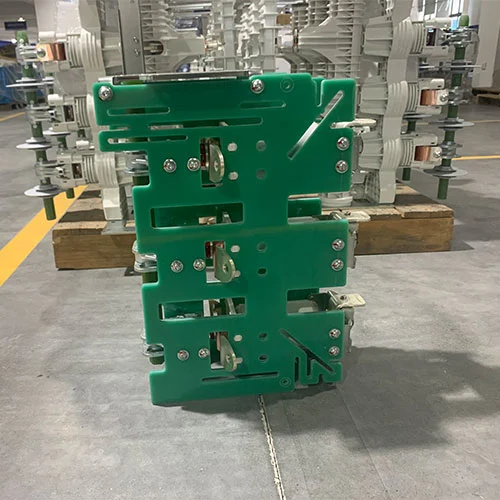

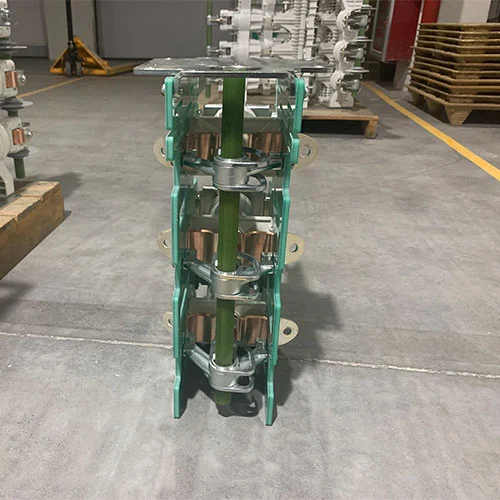

Interruttore automatico sotto vuoto da 33 KV con interruttore di isolamento

Domande frequenti

Q1: Perché gli interruttori automatici in vuoto sono più rispettosi dell'ambiente rispetto ai tradizionali interruttori comuni?

Il vantaggio principale degli interruttori automatici in vuoto per il rispetto dell'ambiente è il loro mezzo di estinzione dell'arco. Gli interruttori in vuoto funzionano utilizzando l'alto vuoto, eliminando qualsiasi rischio di emissioni di SF₆, ma gli interruttori comuni utilizzano gas SF₆, una sostanza con un potenziale di riscaldamento globale estremamente elevato.

D2: In un'unità integrata, quale dispositivo funziona per primo durante uno spegnimento?

R: L'interruttore sottovuoto funziona sempre per primo per interrompere in sicurezza la corrente, sia in condizioni di carico che di guasto. Solo dopo che il VCB ha aperto il circuito è necessario azionare l'interruttore di manovra-sezionatore per fornire un isolamento fisico visibile.

D3: Un sezionatore può interrompere una corrente di guasto?

R: No. Un sezionatore non è progettato per interrompere le correnti di guasto. Il suo ruolo è fornire isolamento su un circuito diseccitato. L'interruzione del guasto deve essere sempre eseguita dall'interruttore dedicato.

D4: Quali sono i principali vantaggi derivanti dall'utilizzo di un VCB in applicazioni a commutazione frequente?

R: Gli interruttori automatici in vuoto hanno un'eccellente durata operativa elettrica e meccanica. L'interruzione dell'arco sotto vuoto provoca un'erosione minima dei contatti, consentendo loro di gestire operazioni di commutazione frequenti, comuni nelle attività di commutazione industriale o di condensatori, con elevata affidabilità e manutenzione minima.

Q5: Qual è la differenza tra i sezionatori isolati in aria e quelli isolati in gas?

R: I sezionatori isolati in aria utilizzano l'aria come mezzo isolante e sono comuni per vari quadri elettrici e unità principali ad anello ecologici per interni di media tensione. I sezionatori isolati in gas utilizzano solitamente un gas come SF₆ come mezzo isolante, montati in una camera sigillata, le loro dimensioni sono molto compatte.

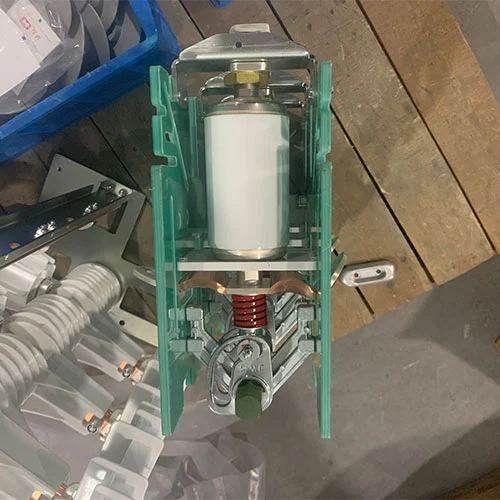

Q6: Come funziona l'ampolla in vuoto in un VCB?

R: Quando i contatti si separano, si forma un arco di vapore metallico ionizzato. Nel vuoto, questo vapore si condensa rapidamente sulle superfici di contatto perché non ci sono molecole di gas a sostenere l'arco. Ciò porta ad un'estinzione dell'arco estremamente rapida, solitamente entro il primo passaggio per lo zero di corrente.

D7: Queste soluzioni combinate sono adatte per le applicazioni di rete intelligente?

R: Assolutamente. I moderni VCB e i sezionatori motorizzati possono essere dotati di sensori e dispositivi elettronici intelligenti.
Questi dispositivi elettronici possono funzionare in remoto, monitorare le condizioni e integrarsi perfettamente nei sistemi di rete intelligente automatizzati, queste funzioni possono migliorare la stabilità e la gestione della rete elettrica.

Q8: Quando si seleziona un interruttore automatico in vuoto da 33 kV con interruttore di isolamento per un progetto, quali specifiche chiave devo controllare?

R: I parametri critici includono la tensione e la corrente nominale del sistema, la capacità di interruzione di cortocircuito dell'VCB, la resistenza meccanica (numero di operazioni) di entrambi i dispositivi, il tipo di meccanismo operativo (molla, motore) e il mezzo isolante richiesto (aria o gas) affinché il sezionatore soddisfi gli obiettivi ambientali e di spazio.

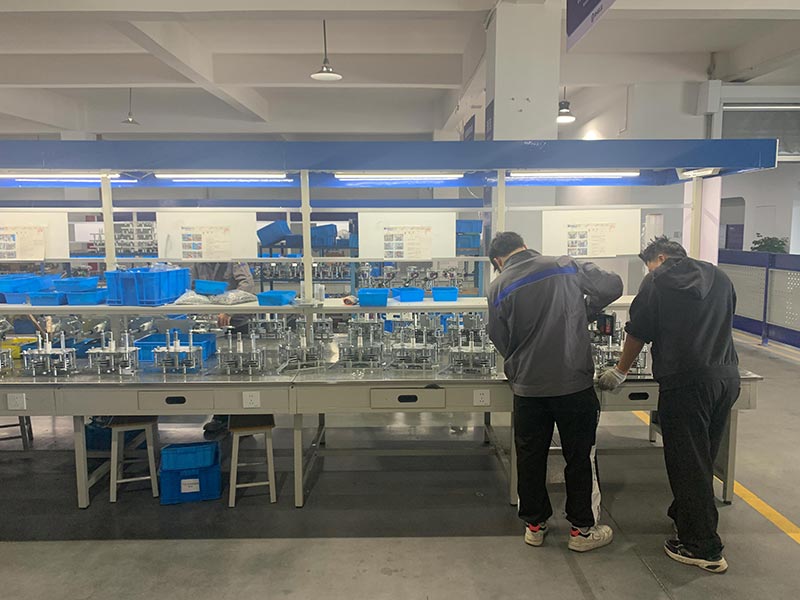

Laboratorio di produzione

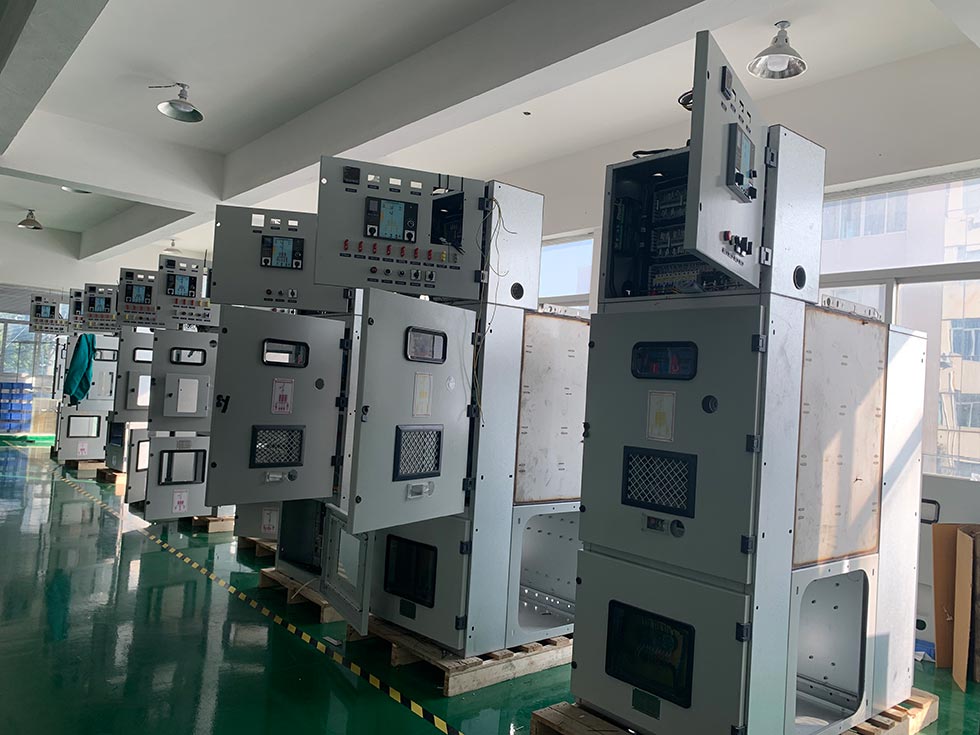

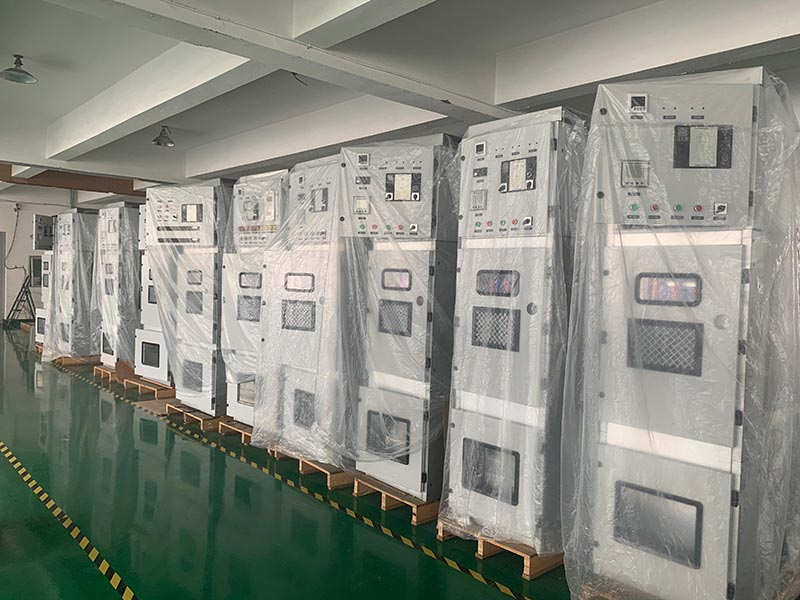

Esposizione dei prodotti
