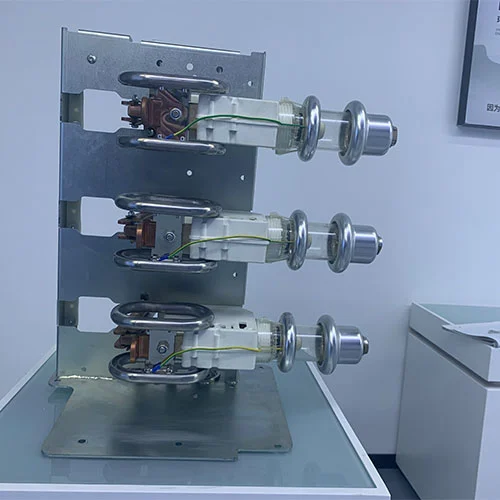

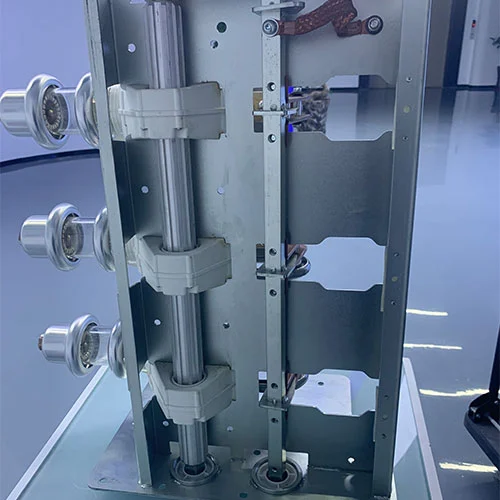

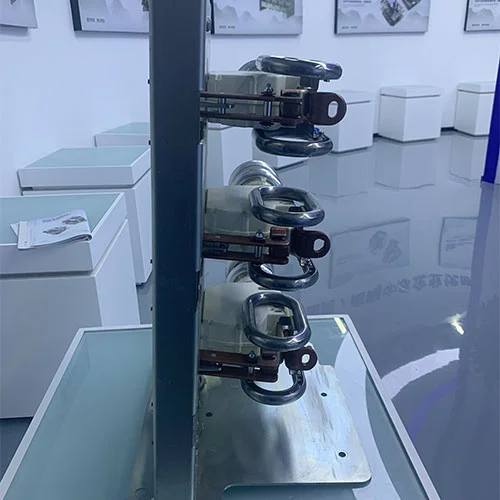

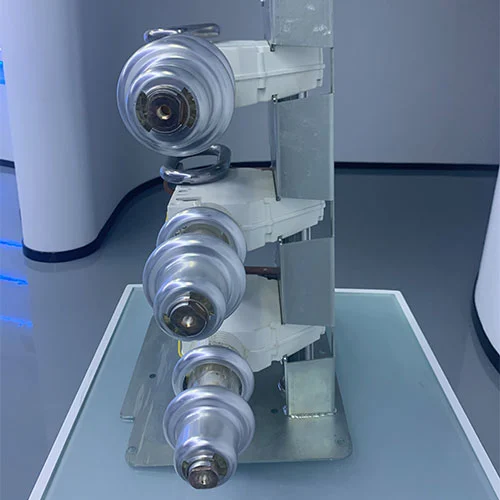

Interruttore di interruzione del carico di media tensione per interni da 33 KV

Nel sistema di distribuzione dell'energia, non abbiamo solo bisogno di affidabilità e sicurezza, ma anche di responsabilità ambientale. L'interruttore-sezionatore di carico per media tensione per interni da 33 KV è un componente molto importante in questo campo, in particolare per i quadri ecologici. Questi interruttori-sezionatori di carico sono utilizzati per l'interruzione efficiente e sicura del circuito nei sistemi di media tensione, sono molto importanti per il controllo e la protezione dell'alimentazione. Questi sezionatori di carico sono dotati di tecnologie di estinzione dell'arco avanzate e rispettose dell'ambiente e presentano caratteristiche compatte e durevoli. Oggi, gli interruttori di manovra-sezionatore sono ampiamente utilizzati per la gestione sostenibile dell'energia in applicazioni industriali, commerciali e di servizi pubblici, conformi alle tendenze globali delle infrastrutture elettriche verdi.

Modello del prodotto

Cos'è un interruttore di interruzione del carico?

Un interruttore di interruzione del carico di media tensione per interni da 33 KV è un dispositivo di commutazione elettrico che viene solitamente utilizzato per creare, trasportare e interrompere correnti in condizioni normali del circuito. L'elemento più importante è che può anche trasportare correnti per una durata specifica in condizioni anomale, come cortocircuiti, spesso combinati con i fusibili da utilizzare. La funzione primaria dell'interruttore-sezionatore è quella di isolare e diseccitare in modo sicuro sezioni di una rete di media tensione per modifiche di manutenzione o configurazione. A differenza degli interruttori automatici utilizzati per interrompere correnti di guasto elevate, l'LBS viene utilizzato per l'interruzione affidabile delle correnti di carico (la normale corrente operativa). L'interruttore-sezionatore è un componente importante nelle unità principali ad anello (RMU) e nei quadri interni per il sistema di distribuzione dell'energia, che può garantire flessibilità operativa e protezione.

Qual è la classificazione degli interruttori-sezionatori di carico

Gli interruttori-sezionatori vengono generalmente classificati in base al mezzo utilizzato per l'isolamento e l'estinzione dell'arco:

Interruttore di interruzione del carico a vuoto: il mezzo di isolamento e di estinzione dell'arco è il mezzo di vuoto. Quando i contatti si separano, l'arco si spegne rapidamente. Questo tipo di mezzo di isolamento ed estinzione dell'arco offre eccellenti prestazioni di estinzione dell'arco e questi interruttori-sezionatori di carico hanno le caratteristiche di elevata resistenza meccanica, manutenzione minima e sono rispettosi dell'ambiente.

Interruttore-sezionatore di carico SF6: il mezzo isolante e di estinzione dell'arco di questo tipo di interruttore-sezionatore di carico è il gas esafluoruro di zolfo (SF6). Il gas SF6 ha un'elevata rigidità dielettrica, adatta per un design molto compatto, e questi interruttori-sezionatori di carico presentano grandi vantaggi nelle applicazioni a tensione più elevata. L'interruttore-sezionatore sf6 adatta il design sigillato a vita per ridurre al minimo la gestione del gas.

Interruttore di interruzione del carico d'aria: l'interruttore di interruzione del carico d'aria utilizza l'aria ambiente come mezzo isolante e di estinzione dell'arco, solitamente questo tipo di interruttore di interruzione del carico è dotato di un meccanismo a molla per allungare e raffreddare rapidamente l'arco. Questo mezzo di isolamento ed estinzione dell'arco è robusto, economico e affidabile ed è adatto per i quadri generali compatti per interni.

La scelta del tipo di sezionatore di carico si basa sul livello di tensione, sulla capacità di interruzione richiesta, su considerazioni ambientali e sulle limitazioni di spazio all'interno del quadro.

Ambito di applicazione degli interruttori automatici in vuoto

Parametri tecnici

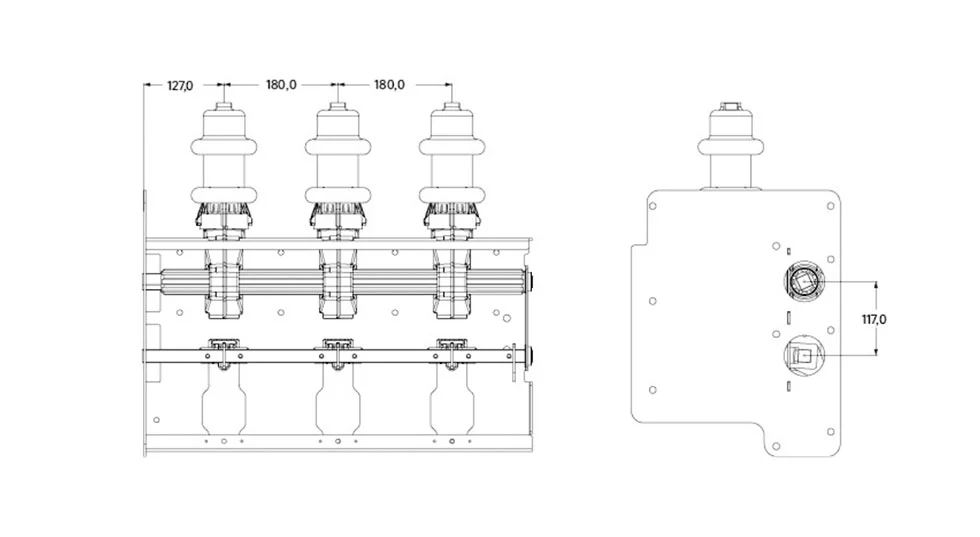

Aspetto e dimensione

Applicazioni

L'interruttore-sezionatore di carico a media tensione per interni da 33 kV è adatto per un'ampia gamma di settori e applicazioni, fornendo ai clienti soluzioni di gestione dell'alimentazione sicure, affidabili e convenienti:

1.Impianti industriali e manifatturieri

Questo sezionatore di carico viene generalmente utilizzato per l'isolamento sicuro degli alimentatori di apparecchiature elettriche, trasformatori e banchi di condensatori e per garantire la continuità operativa e la sicurezza del personale durante la manutenzione delle apparecchiature elettriche.

2.Complessi commerciali ed edifici critici

Negli ospedali, nei data center e negli uffici di grandi dimensioni, forniscono una segmentazione sicura dell'alimentazione per una fornitura ininterrotta e una facile gestione dei circuiti.

3.Reti di utilità e distribuzione

Sono il componente principale delle sottostazioni interne e delle RMU e consentono la configurazione sicura della rete, l'isolamento dei guasti e la protezione dei trasformatori di distribuzione.

4.Impianti di energia rinnovabile

Per il controllo e l'isolamento dei circuiti in parchi solari fotovoltaici, collegamenti di turbine eoliche e quadri di sistemi di accumulo di energia.

5.Infrastrutture pubbliche

Gli interruttori-sezionatori vengono solitamente utilizzati per sistemi di distribuzione dell'energia affidabili e sicuri negli alimentatori di trazione ferroviaria, nei terminal aeroportuali e nelle strutture sotterranee.

Caratteristiche del prodotto

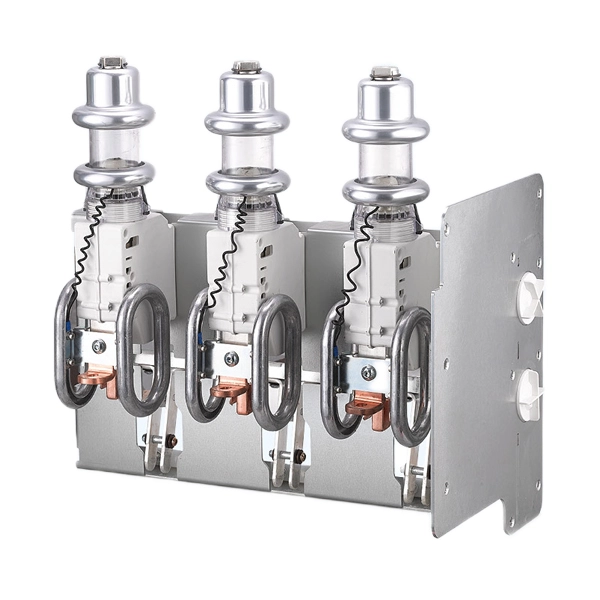

L'interruttore-sezionatore di carico a media tensione per interni serie KDK-40.5D/630-20 per quadri ecologici prodotti da Contenele presenta di seguito diverse caratteristiche chiave:

1. Maggiore sicurezza

Questo interruttore di carico utilizza una tecnologia di estinzione dell'arco ad alte prestazioni e un affidabile sistema di interblocco meccanico. Alcuni modelli offrono anche un interruttore di messa a terra opzionale, che fornisce la massima protezione al personale e alle apparecchiature, garantendo un funzionamento più sicuro in loco.

2. Design rispettoso dell'ambiente

Gli interruttori di carico Contenele utilizzano la tecnologia del vuoto o unità sigillate SF6, riducendo efficacemente l'impatto ambientale. Utilizzano anche materiali rispettosi dell'ambiente, incarnando il concetto di distribuzione di energia verde.

3. Struttura compatta

Le dimensioni compatte dell'interruttore consentono un'integrazione efficiente in vari pannelli di quadri elettrici, risparmiando spazio e facilitando l'installazione e la manutenzione.

4. Funzionamento flessibile

Che si richieda un funzionamento manuale, elettrico o pneumatico, i nostri interruttori di carico offrono una varietà di soluzioni di controllo automatizzato per adattarsi a diversi scenari applicativi.

5. Elevata durata e bassa manutenzione

L'interruttore è caratterizzato da un design di precisione, contatti e struttura meccanica di alta qualità, vanta una lunga durata elettrica e meccanica e richiede una manutenzione giornaliera minima, consentendo ai clienti di risparmiare tempo e costi.

6. Funzioni integrate

In genere può essere combinato con fusibili di protezione per interrompere le correnti di guasto e può anche essere abbinato a sensori per il monitoraggio e il controllo della rete intelligente, migliorando l'affidabilità del sistema.

7. Certificazione degli standard internazionali

L'interruttore-sezionatore di carico a media tensione per interni da 33 KV è prodotto e testato in conformità con i principali standard internazionali (come IEC e IEEE) per garantire sicurezza e compatibilità nel mercato globale.

Domande frequenti

Q1: Qual è la differenza principale tra un interruttore di interruzione del carico e un interruttore automatico?

R: La funzione principale dell'interruttore di interruzione del carico è quella di interrompere le normali correnti di carico e fornire un isolamento sicuro. Di solito non viene utilizzato per interrompere da solo elevate correnti di cortocircuito (questo richiede fusibili di riserva). Un interruttore automatico viene generalmente utilizzato per interrompere automaticamente sia le correnti di guasto che quelle di carico di elevata entità.

Q2: Cos'è più rispettoso dell'ambiente: il vuoto o l'SF6 LBS?

R: Gli interruttori automatici sotto vuoto sono generalmente più rispettosi dell'ambiente poiché non contengono gas sf6. e il vuoto è permanentemente sigillato. Gli interruttori-sezionatori in SF6 utilizzano una quantità minima di gas in unità sigillate a vita, ma l'interruttore automatico in vuoto rimane la scelta preferita per le applicazioni più rispettose dell'ambiente.

Q3: È possibile utilizzare un interruttore-sezionatore di carico a media tensione per interni da 33 KV per la protezione del trasformatore?

R: Sì, un sezionatore di carico viene generalmente utilizzato come dispositivo di isolamento primario per un trasformatore di distribuzione. Se combinato con fusibili ad alta tensione adeguatamente dimensionati (formando una combinazione "interruttore-fusibile"), l'interruttore-sezionatore può fornire una protezione completa per il trasformatore contro sovraccarichi e guasti da cortocircuito.

Q4: Perché scegliere un LBS motorizzato rispetto a uno manuale?

R: Il funzionamento motorizzato (elettrico) degli interruttori-sezionatori può essere controllato a distanza e l'interruttore-sezionatore può essere integrato in sistemi SCADA, reti intelligenti o azionato da una distanza di sicurezza. Pertanto, questa situazione può migliorare la flessibilità operativa dell'interruttore-sezionatore di carico, la sicurezza e supportare le funzioni di automazione.

Q5: Con quale frequenza è necessaria la manutenzione di un interruttore di interruzione del carico per interni?

R: Le moderne unità LBS di tipo sigillato (in particolare sottovuoto e sigillate SF6) hanno le caratteristiche di intervalli di manutenzione molto lunghi con una manutenzione minima. La manutenzione primaria generalmente prevede l'ispezione visiva, il controllo del funzionamento meccanico e la verifica dell'usura dei contatti, che spesso dura diversi anni in normali condizioni operative.

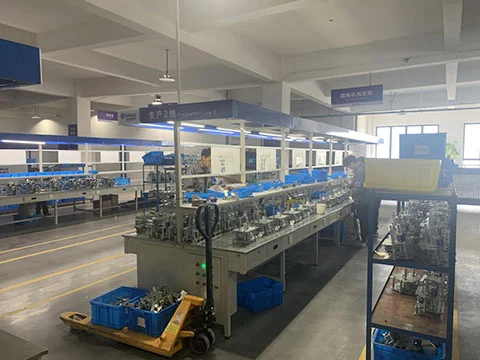

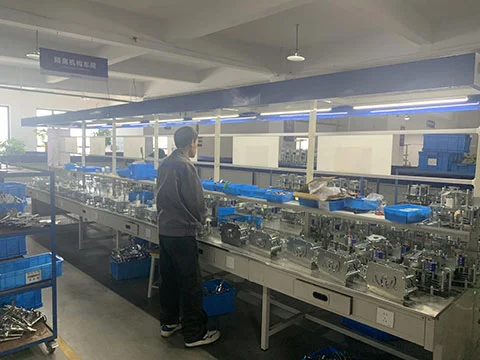

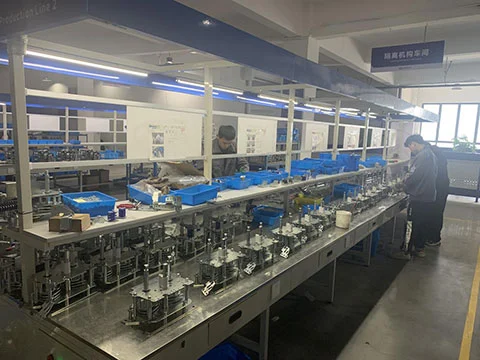

Officina di fabbrica
